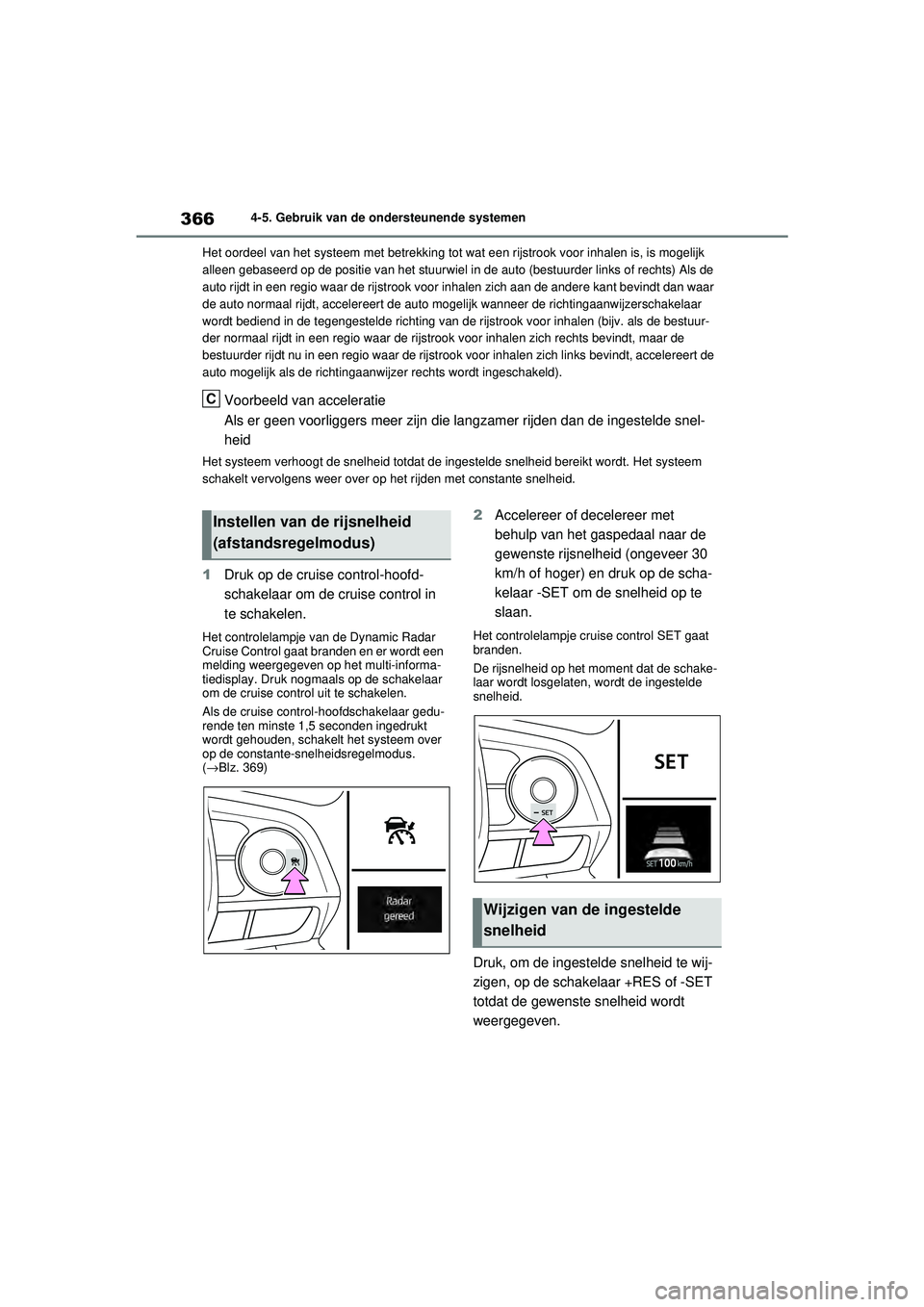

3664-5. Gebruik van de ondersteunende systemen
Het oordeel van het systeem met betrekking tot wat een rijstrook voor inhalen is, is mogelijk
alleen gebaseerd op de positie van het stuurwiel in de auto (bestuurder links of rechts) Als de
auto rijdt in een regio waar de rijstrook voor inhalen zich aan de andere kant bevindt dan waar
de auto normaal rijdt, accelereert de auto mogelijk wanneer de richti ngaanwijzerschakelaar
wordt bediend in de tegengestelde richting van de ri jstrook voor inhalen (bijv. als de bestuur-
der normaal rijdt in een regio waar de rijstrook voor inhalen zich rechts bevindt, maar de
bestuurder rijdt nu in een regio waar de rijstrook voor inhalen zich links bevindt, accelereert de
auto mogelijk als de richtingaanwij zer rechts wordt ingeschakeld).
Voorbeeld van acceleratie
Als er geen voorliggers meer zijn die langzamer rijden dan de ingestelde snel-
heid
Het systeem verhoogt de snelheid totdat de inges telde snelheid bereikt wordt. Het systeem
schakelt vervolgens weer over op het rijden met constante snelheid.
1Druk op de cruise control-hoofd-
schakelaar om de cruise control in
te schakelen.
Het controlelampje van de Dynamic Radar
Cruise Control gaat branden en er wordt een
melding weergegeven op het multi-informa-
tiedisplay. Druk nogmaals op de schakelaar
om de cruise control uit te schakelen.
Als de cruise control-hoofdschakelaar gedu-
rende ten minste 1,5 seconden ingedrukt
wordt gehouden, schakelt het systeem over
op de constante-snelheidsregelmodus.
(→ Blz. 369)
2 Accelereer of decelereer met
behulp van het gaspedaal naar de
gewenste rijsnelheid (ongeveer 30
km/h of hoger) en druk op de scha-
kelaar -SET om de snelheid op te
slaan.
Het controlelampje cruise control SET gaat
branden.
De rijsnelheid op het moment dat de schake-
laar wordt losgelaten, wordt de ingestelde
snelheid.
Druk, om de ingestelde snelheid te wij-
zigen, op de schakelaar +RES of -SET
totdat de gewenste snelheid wordt
weergegeven.
C
Instellen van de rijsnelheid
(afstandsregelmodus)
Wijzigen van de ingestelde
snelheid
pM_RAV4_OM_OM42D20E_(EE).book Page 366 Friday, August 7, 2020 1:15 PM

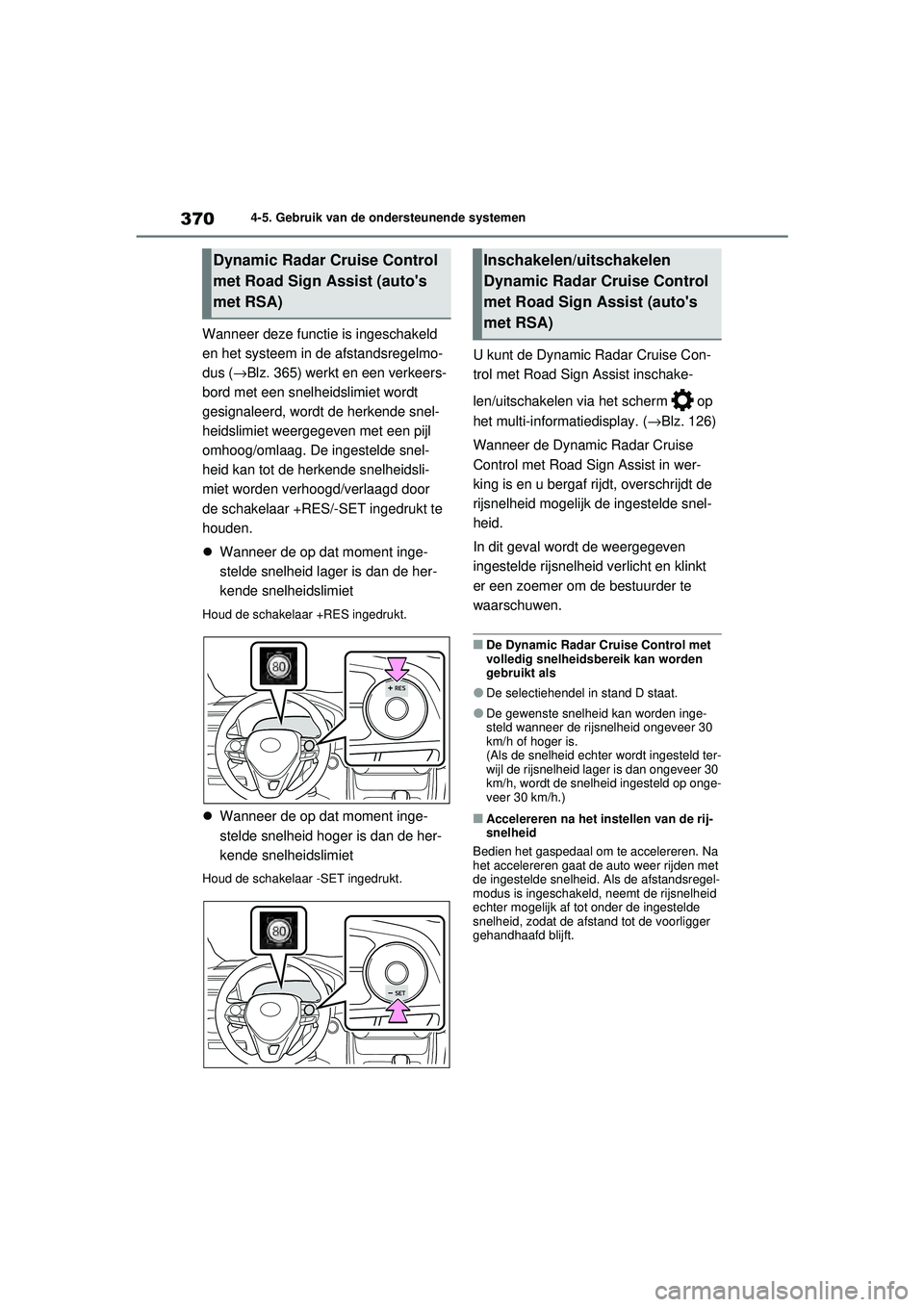

3704-5. Gebruik van de ondersteunende systemen
Wanneer deze functie is ingeschakeld
en het systeem in de afstandsregelmo-
dus (→Blz. 365) werkt en een verkeers-
bord met een snelheidslimiet wordt
gesignaleerd, wordt de herkende snel-
heidslimiet weergegeven met een pijl
omhoog/omlaag. De ingestelde snel-
heid kan tot de herkende snelheidsli-
miet worden verhoogd/verlaagd door
de schakelaar +RES/-SET ingedrukt te
houden.
 Wanneer de op dat moment inge-
stelde snelheid lager is dan de her-
kende snelheidslimiet
Houd de schakelaar +RES ingedrukt.
Wanneer de op dat moment inge-
stelde snelheid hoger is dan de her-
kende snelheidslimiet
Houd de schakelaar -SET ingedrukt.
U kunt de Dynamic Radar Cruise Con-
trol met Road Sign Assist inschake-
len/uitschakelen via het scherm op
het multi-informatiedisplay. ( →Blz. 126)
Wanneer de Dynamic Radar Cruise
Control met Road Sign Assist in wer-
king is en u bergaf rijdt, overschrijdt de
rijsnelheid mogelijk de ingestelde snel-
heid.
In dit geval wordt de weergegeven
ingestelde rijsnelheid verlicht en klinkt
er een zoemer om de bestuurder te
waarschuwen.
■De Dynamic Radar Cruise Control met
volledig snelheidsbereik kan worden
gebruikt als
●De selectiehendel in stand D staat.
●De gewenste snelheid kan worden inge-
steld wanneer de rijsnelheid ongeveer 30
km/h of hoger is.
(Als de snelheid echter wordt ingesteld ter-
wijl de rijsnelheid lager is dan ongeveer 30
km/h, wordt de snelheid ingesteld op onge-
veer 30 km/h.)
■Accelereren na het instellen van de rij-
snelheid
Bedien het gaspedaal om te accelereren. Na
het accelereren gaat de auto weer rijden met
de ingestelde snelheid. Als de afstandsregel-
modus is ingeschakel d, neemt de rijsnelheid
echter mogelijk af tot onder de ingestelde
snelheid, zodat de afstand tot de voorligger
gehandhaafd blijft.
Dynamic Radar Cruise Control
met Road Sign Assist (auto's
met RSA)Inschakelen/uitschakelen
Dynamic Radar Cruise Control
met Road Sign Assist (auto's
met RSA)
pM_RAV4_OM_OM42D20E_(EE).book Page 370 Friday, August 7, 2020 1:15 PM

3724-5. Gebruik van de ondersteunende systemen
■Werking van de remmen
Er kan een geluid van de remmen hoorbaar
zijn en de reactie van het rempedaal kan ver-
anderen, maar dit duidt niet op een storing.
■Waarschuwingsmeldingen en zoemers
voor de Dynamic Radar Cruise Control
met volledig snelheidsbereik
Waarschuwingsmeldingen en zoemers wor-
den gebruikt om een systeemstoring aan te
geven of om de bestuurder te informeren dat
hij tijdens het rijden extra moet opletten. Lees
de op het multi-informatiedisplay weergege-
ven waarschuwingsmelding en volg de aan-
wijzingen op. ( →Blz. 331, 628)
■Omstandigheden waarin de sensor
voorliggers mogelijk niet op de juiste
manier signaleert
Bedien in onderstaande gevallen en afhanke-
lijk van de omstandigheden het rempedaal
wanneer het systeem onvoldoende decele-
reert of bedien het gaspedaal wanneer moet
worden geaccelereerd.
Omdat de sensor deze voertuigen wellicht
niet op de juiste manier signaleert, wordt er
mogelijk geen naderingswaarschuwing
( → Blz. 368) gegeven.
●Auto's die plotseling voor u invoegen
●Auto's die met lage snelheden rijden
●Auto's die niet op dezelfde rijstrook rijden
●Voertuigen met een relatief kleine achter-
zijde (aanhangwagens zonder lading, enz.)
●Motorfietsen die op dezelfde rijstrook rijden
●Als door omringend verkeer opgeworpen
water of sneeuw de signalering door de
sensor hindert
●Als de achterzijde van de auto ver ingezakt
is (omdat er zware lading in de bagage-
ruimte vervoerd wordt, enz.)
●De voorligger heeft een extreem grote
bodemvrijheid
pM_RAV4_OM_OM42D20E_(EE).book Page 372 Friday, August 7, 2020 1:15 PM

3744-5. Gebruik van de ondersteunende systemen
*: Indien aanwezig
■Weergave instrumentenpaneelMulti-informatiedisplay
Ingestelde snelheid
Controlelampjes
■BedieningsschakelaarsAfstandsschakelaar
Schakelaar +RES
Cruise control-hoofdschakelaar
Uitschakeltoets
Schakelaar -SETDynamic Radar
Cruise Control*
Wanneer de afstandsregelmodus
is ingeschakeld, accelereert en
decelereert de auto automatisch
overeenkomstig de veranderin-
gen in snelheid van de voorligger,
zelfs wanneer het gaspedaal niet
wordt ingetrapt. In de constante-
snelheidsregelmodus rijdt de auto
met een constante snelheid.
Gebruik de Dynamic Radar Cruise
Control op autowegen en snelwe-
gen.
 Afstandsregelmodus ( →Blz. 376)
 Constante-snelheidsregelmodus
(→Blz. 380)
Systeemonderdelen
A
B
C
WAARSCHUWING
■Voor het gebruik van de Dynamic
Radar Cruise Control
●Voor veilig rijden is alleen de bestuurder
verantwoordelijk. Vertrouw niet alleen
op het systeem en rijd voorzichtig door
altijd goed op de omgeving te letten.
●Het Dynamic Radar Cruise Control-sys-
teem biedt ondersteuning bij het rijden
om de bestuurder te ontlasten. Er zijn
echter grenzen aan de geboden onder-
steuning.
Lees de hierna gegeven aanwijzingen
aandachtig door. Vertrouw niet blindelings
op dit systeem en rijd altijd voorzichtig.
• Omstandigheden waarin de sensor voorliggers mogelijk niet op de juiste
manier signaleert:→ Blz. 383
• Omstandigheden waaronder de afstandsregelmodus mogelijk niet goed
werkt: →Blz. 383
A
B
C
D
E
pM_RAV4_OM_OM42D20E_(EE).book Page 374 Friday, August 7, 2020 1:15 PM

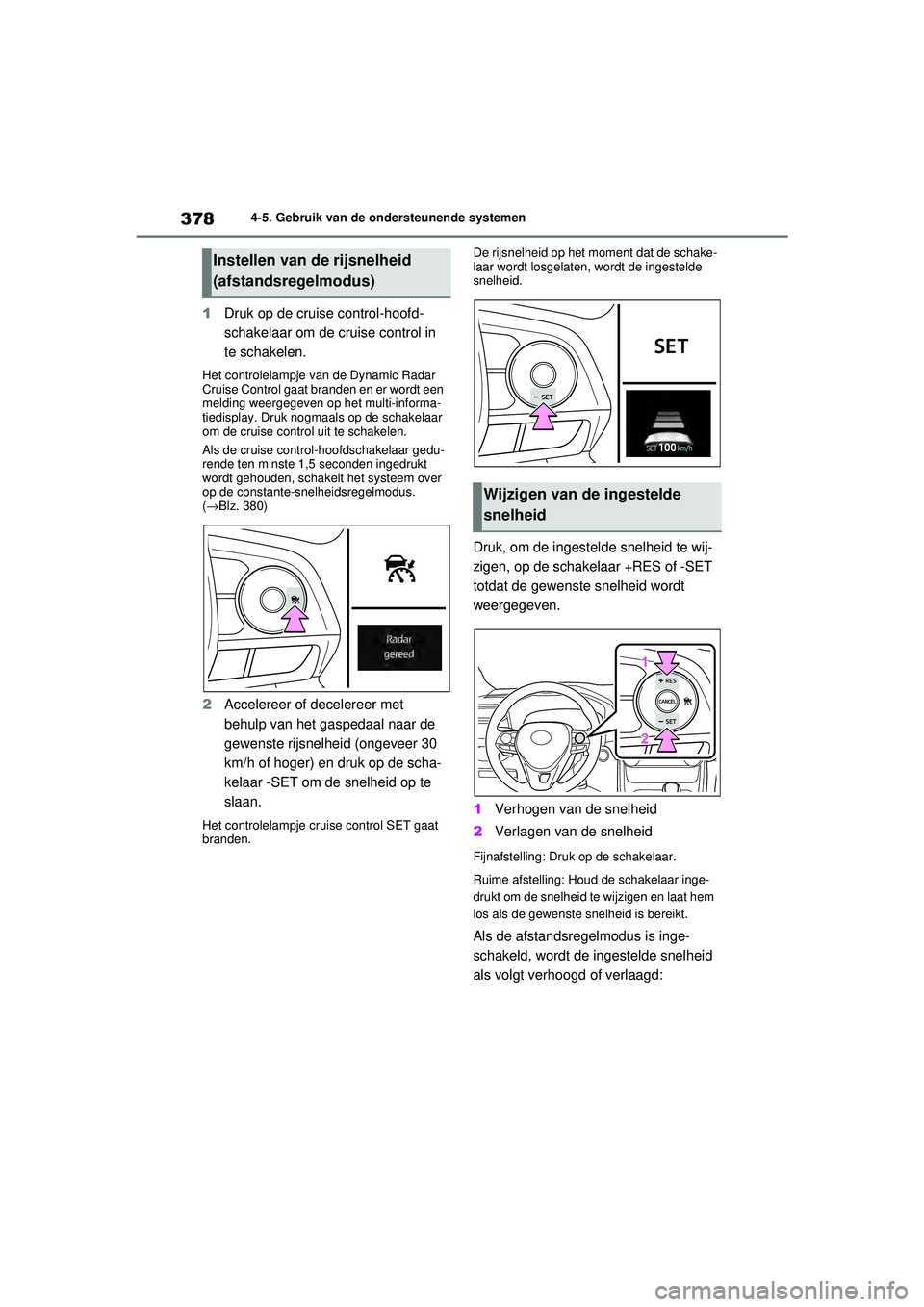

3784-5. Gebruik van de ondersteunende systemen
1Druk op de cruise control-hoofd-
schakelaar om de cruise control in
te schakelen.
Het controlelampje van de Dynamic Radar
Cruise Control gaat branden en er wordt een
melding weergegeven op het multi-informa-
tiedisplay. Druk nogmaals op de schakelaar
om de cruise control uit te schakelen.
Als de cruise control-hoofdschakelaar gedu-
rende ten minste 1,5 seconden ingedrukt
wordt gehouden, schakelt het systeem over
op de constante-snelheidsregelmodus.
(→ Blz. 380)
2 Accelereer of decelereer met
behulp van het gaspedaal naar de
gewenste rijsnelheid (ongeveer 30
km/h of hoger) en druk op de scha-
kelaar -SET om de snelheid op te
slaan.
Het controlelampje cruise control SET gaat
branden. De rijsnelheid op het moment dat de schake-
laar wordt losgelaten, wordt de ingestelde
snelheid.
Druk, om de ingestelde snelheid te wij-
zigen, op de schakelaar +RES of -SET
totdat de gewenste snelheid wordt
weergegeven.
1
Verhogen van de snelheid
2 Verlagen van de snelheid
Fijnafstelling: Druk op de schakelaar.
Ruime afstelling: Houd de schakelaar inge-
drukt om de snelheid te wijzigen en laat hem
los als de gewenste snelheid is bereikt.
Als de afstandsregelmodus is inge-
schakeld, wordt de ingestelde snelheid
als volgt verhoogd of verlaagd:
Instellen van de rijsnelheid
(afstandsregelmodus)
Wijzigen van de ingestelde
snelheid
pM_RAV4_OM_OM42D20E_(EE).book Page 378 Friday, August 7, 2020 1:15 PM

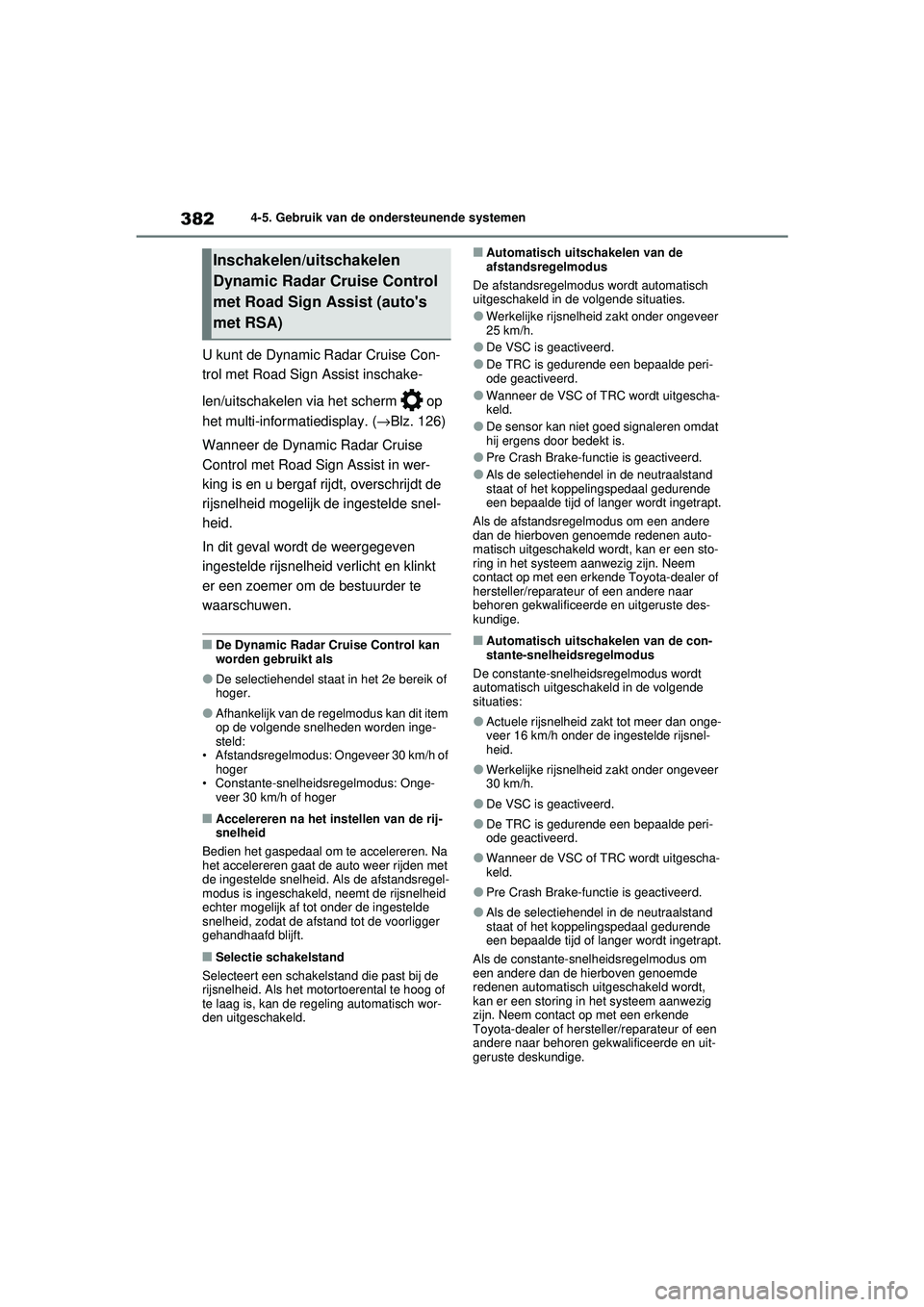

3824-5. Gebruik van de ondersteunende systemen
U kunt de Dynamic Radar Cruise Con-
trol met Road Sign Assist inschake-
len/uitschakelen via het scherm op
het multi-informatiedisplay. (→Blz. 126)
Wanneer de Dynamic Radar Cruise
Control met Road Sign Assist in wer-
king is en u bergaf rijdt, overschrijdt de
rijsnelheid mogelijk de ingestelde snel-
heid.
In dit geval wordt de weergegeven
ingestelde rijsnelheid verlicht en klinkt
er een zoemer om de bestuurder te
waarschuwen.
■De Dynamic Radar Cruise Control kan
worden gebruikt als
●De selectiehendel staat in het 2e bereik of
hoger.
●Afhankelijk van de regelmodus kan dit item
op de volgende snelheden worden inge-
steld:
• Afstandsregelmodus: O ngeveer 30 km/h of
hoger
• Constante-snelheidsregelmodus: Onge- veer 30 km/h of hoger
■Accelereren na het instellen van de rij-
snelheid
Bedien het gaspedaal om te accelereren. Na
het accelereren gaat de auto weer rijden met
de ingestelde snelheid. Als de afstandsregel-
modus is ingeschakeld, neemt de rijsnelheid
echter mogelijk af tot onder de ingestelde
snelheid, zodat de afstand tot de voorligger
gehandhaafd blijft.
■Selectie schakelstand
Selecteert een schakelstand die past bij de
rijsnelheid. Als het motortoerental te hoog of
te laag is, kan de regeling automatisch wor-
den uitgeschakeld.
■Automatisch uitschakelen van de
afstandsregelmodus
De afstandsregelmodus wordt automatisch
uitgeschakeld in de volgende situaties.
●Werkelijke rijsnelheid zakt onder ongeveer
25 km/h.
●De VSC is geactiveerd.
●De TRC is gedurende een bepaalde peri-
ode geactiveerd.
●Wanneer de VSC of TRC wordt uitgescha-
keld.
●De sensor kan niet goed signaleren omdat
hij ergens door bedekt is.
●Pre Crash Brake-func tie is geactiveerd.
●Als de selectiehendel in de neutraalstand
staat of het koppelingspedaal gedurende
een bepaalde tijd of langer wordt ingetrapt.
Als de afstandsregelmodus om een andere
dan de hierboven genoemde redenen auto-
matisch uitgeschakeld wordt, kan er een sto-
ring in het systeem aanwezig zijn. Neem
contact op met een erkende Toyota-dealer of
hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste des-
kundige.
■Automatisch uitschakelen van de con-
stante-snelheidsregelmodus
De constante-snelhei dsregelmodus wordt
automatisch uitgeschakeld in de volgende
situaties:
●Actuele rijsnelheid zakt tot meer dan onge-
veer 16 km/h onder de ingestelde rijsnel-
heid.
●Werkelijke rijsnelheid zakt onder ongeveer
30 km/h.
●De VSC is geactiveerd.
●De TRC is gedurende een bepaalde peri-
ode geactiveerd.
●Wanneer de VSC of TRC wordt uitgescha-
keld.
●Pre Crash Brake-func tie is geactiveerd.
●Als de selectiehendel in de neutraalstand
staat of het koppelingspedaal gedurende
een bepaalde tijd of langer wordt ingetrapt.
Als de constante-snel heidsregelmodus om
een andere dan de hierboven genoemde
redenen automatisch uitgeschakeld wordt,
kan er een storing in het systeem aanwezig
zijn. Neem contact op met een erkende
Toyota-dealer of hersteller/reparateur of een
andere naar behoren gekwalificeerde en uit-
geruste deskundige.
Inschakelen/uitschakelen
Dynamic Radar Cruise Control
met Road Sign Assist (auto's
met RSA)
pM_RAV4_OM_OM42D20E_(EE).book Page 382 Friday, August 7, 2020 1:15 PM

383
4
4-5. Gebruik van de ondersteunende systemen
Rijden
■De Dynamic Radar Cruise Control met
Road Sign Assist (auto's met RSA)
werkt mogelijk niet goed wanneer
De Dynamic Radar Cruise Control met Road
Sign Assist werkt mogelijk niet goed in situa-
ties waarbij de RSA mogelijk niet goed werkt
of niet goed signaleert ( →Blz. 361). Contro-
leer daarom, wanneer u deze functie
gebruikt, het weergegeven verkeersbord met
de snelheidslimiet.
In de onderstaande gevallen wordt de inge-
stelde snelheid mogelijk niet gewijzigd in de
herkende snelheidslimiet door het ingedrukt
houden van de schakelaar +RES/-SET:
●Als er geen informatie over de snelheidsli-
miet beschikbaar is
●Wanneer de herkende snelheidslimiet
gelijk is aan de ingestelde snelheid
●Wanneer de herkende snelheidslimiet bui-
ten het snelheidsbereik van het Dynamic
Radar Cruise Control-systeem ligt
■Werking van de remmen
Er kan een geluid van de remmen hoorbaar
zijn en de reactie van het rempedaal kan ver-
anderen, maar dit duidt niet op een storing.
■Waarschuwingsmeldingen en zoemers
voor Dynamic Radar Cruise Control
Waarschuwingsmeldingen en zoemers wor-
den gebruikt om een systeemstoring aan te
geven of om de bestuurder te informeren dat
hij tijdens het rijden extra moet opletten. Lees
de op het multi-informatiedisplay weergege-
ven waarschuwingsmelding en volg de aan-
wijzingen op. ( →Blz. 331, 628)
■Omstandigheden waarin de sensor
voorliggers mogelijk niet op de juiste
manier signaleert
Bedien in onderstaande gevallen en afhanke-
lijk van de omstandigheden het rempedaal
wanneer het systeem onvoldoende decele-
reert of bedien het gaspedaal wanneer moet
worden geaccelereerd.
Omdat de sensor deze voertuigen wellicht
niet op de juiste manier signaleert, wordt er
mogelijk geen naderingswaarschuwing
( → Blz. 380) gegeven.
●Auto's die plotseling voor u invoegen
●Auto's die met lage snelheden rijden
●Auto's die niet op dezelfde rijstrook rijden
●Voertuigen met een relatief kleine achter-
zijde (aanhangwagens zonder lading, enz.)
●Motorfietsen die op dezelfde rijstrook rijden
●Als door omringend verkeer opgeworpen
water of sneeuw de signalering door de
sensor hindert
●Als de achterzijde van de auto ver ingezakt
is (omdat er zware lading in de bagage-
ruimte vervoerd wordt, enz.)
●De voorligger heeft een extreem grote
bodemvrijheid
■Omstandigheden waaronder de
afstandsregelmodus mogelijk niet goed
werkt
Bedien indien nodig in onderstaande geval-
len het rempedaal (of, afhankelijk van de situ-
atie, het gaspedaal).
Doordat de sensor voorliggers mogelijk niet
op de juiste manier signaleert, werkt het sys-
teem mogelijk niet goed.
●Als de weg erg bochtig is of de rijstroken
erg smal zijn
pM_RAV4_OM_OM42D20E_(EE).book Page 383 Friday, August 7, 2020 1:15 PM

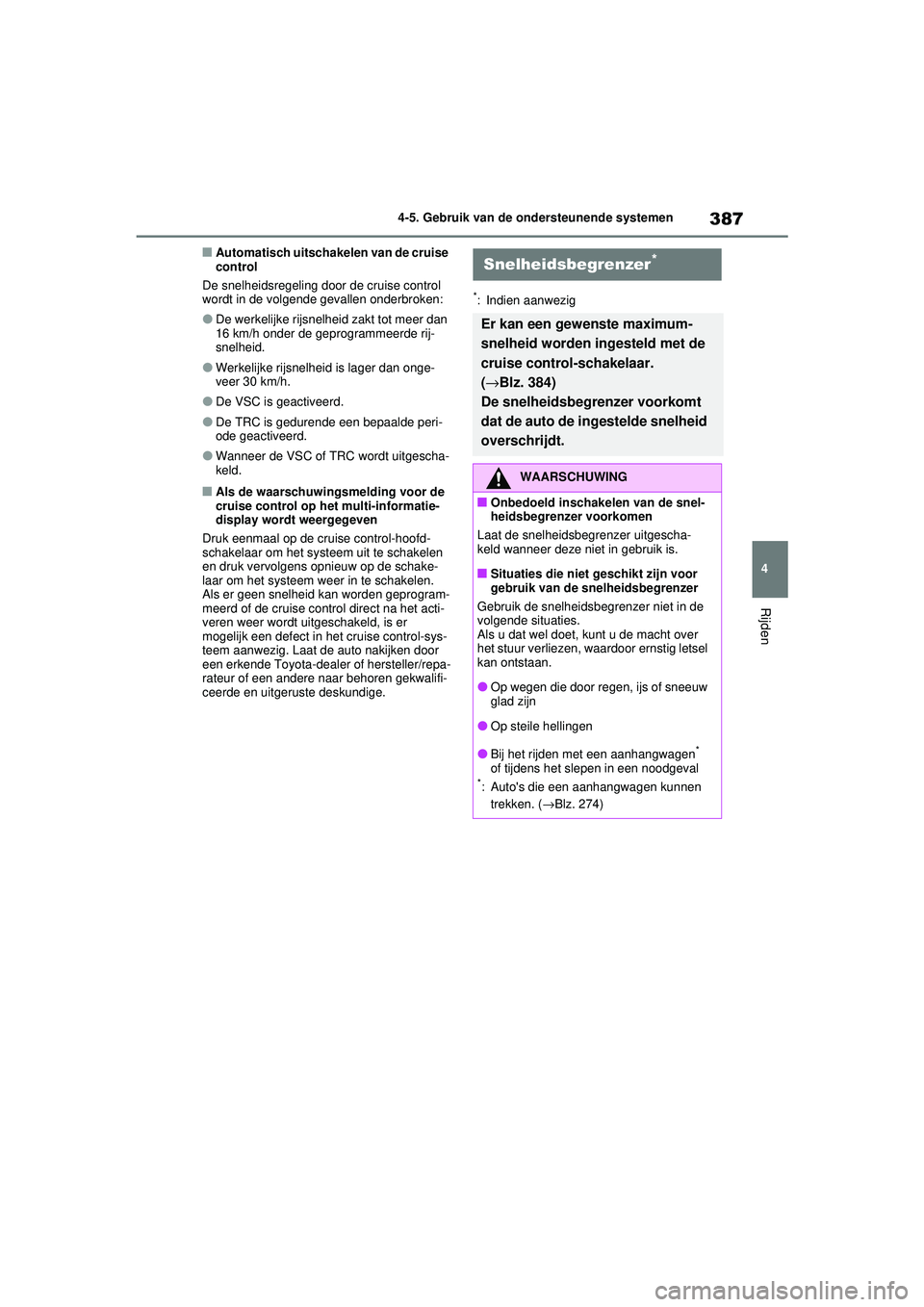

387
4
4-5. Gebruik van de ondersteunende systemen
Rijden
■Automatisch uitschakelen van de cruise
control
De snelheidsregeling door de cruise control
wordt in de volgende gevallen onderbroken:
●De werkelijke rijsnelheid zakt tot meer dan
16 km/h onder de geprogrammeerde rij-
snelheid.
●Werkelijke rijsnelhei d is lager dan onge-
veer 30 km/h.
●De VSC is geactiveerd.
●De TRC is gedurende een bepaalde peri-
ode geactiveerd.
●Wanneer de VSC of TRC wordt uitgescha-
keld.
■Als de waarschuwingsmelding voor de
cruise control op het multi-informatie-
display wordt weergegeven
Druk eenmaal op de cruise control-hoofd-
schakelaar om het systeem uit te schakelen
en druk vervolgens opnieuw op de schake-
laar om het systeem weer in te schakelen.
Als er geen snelheid kan worden geprogram-
meerd of de cruise control direct na het acti-
veren weer wordt uitgeschakeld, is er
mogelijk een defect in het cruise control-sys-
teem aanwezig. Laat de auto nakijken door
een erkende Toyota-dealer of hersteller/repa-
rateur of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
*: Indien aanwezig
Snelheidsbegrenzer*
Er kan een gewenste maximum-
snelheid worden ingesteld met de
cruise control-schakelaar.
(→ Blz. 384)
De snelheidsbegrenzer voorkomt
dat de auto de ingestelde snelheid
overschrijdt.
WAARSCHUWING
■Onbedoeld inschakelen van de snel-
heidsbegrenzer voorkomen
Laat de snelheidsbegrenzer uitgescha-
keld wanneer deze niet in gebruik is.
■Situaties die niet geschikt zijn voor
gebruik van de snelheidsbegrenzer
Gebruik de snelheidsbegrenzer niet in de
volgende situaties.
Als u dat wel doet, kunt u de macht over
het stuur verliezen, waardoor ernstig letsel
kan ontstaan.
●Op wegen die door regen, ijs of sneeuw
glad zijn
●Op steile hellingen
●Bij het rijden met een aanhangwagen*
of tijdens het slepen in een noodgeval
*: Auto's die een aanhangwagen kunnen
trekken. ( →Blz. 274)
pM_RAV4_OM_OM42D20E_(EE).book Page 387 Friday, August 7, 2020 1:15 PM
