4324-5. Gebruik van de ondersteunende systemen
■Als de motorkap wordt geopend
●Als de motor is uitgezet door het Stop &
Start-systeem en de motorkap wordt
geopend, slaat de motor af en kan de
motor niet worden gestart door de automa-
tische motorstartfunctie. Start in dat geval
de motor volgens de normale startproce-
dure. (→Blz. 284, 286)
●Als de motorkap wordt gesloten nadat de
motor is gestart terwijl de motorkap was
geopend, werkt het Stop & Start-systeem
niet. Sluit de motorkap, zet het contact
UIT, wacht ten minste 30 seconden en
start vervolgens de motor.
■Airconditioning terwijl de motor door
het Stop & Start-systeem is uitgescha-
keld
Auto's met een automatische airconditioning:
Als de airconditioning in de automatische
modus staat en de motor is uitgeschakeld
door het Stop & Start-systeem, kan de venti-
lator met een lage snelheid gaan draaien om
te voorkomen dat de temperatuur in het inte-
rieur hoger of lager wordt, of kan hij worden
uitgeschakeld.
Schakel het Stop & Start-systeem uit door de
uitschakeltoets van het Stop & Start-systeem
in te drukken om de prestaties van de aircon-
ditioning voorrang te geven als de auto stil-
staat.
●Als de voorruit beslagen is
Schakel de voorruitverwarming in.
( → Blz. 513, 518)
Druk als de voorruit blijft beslaan op de uit-
schakeltoets van het Stop & Start-systeem
om het Stop & Start-systeem uit te schake-
len.
●Als het airconditioningsysteem een onaan-
gename geur verspreidt
• Auto's met een handmatig bediende air- conditioning:
Als de tijd voor uitschakeling bij stilstand is
ingesteld op “Extended” (verlengd), wijzig de
instelling dan in “Standard” (standaard). Als
er een onaangename geur verspreid wordt
terwijl de tijd voor uitschakeling bij stilstand is
ingesteld op “Standard” (standaard), druk
dan op de uitschakeltoets voor het Stop &
Start-systeem om het Stop & Start-systeem
te deactiveren. • Auto's met automatische airconditioning:
Druk op de uitschakeltoets van het Stop &
Start-systeem om het Stop & Start-systeem
uit te schakelen.
■Wijzigen van de tijd voor uitschakeling
bij stilstand bij ingeschakelde aircondi-
tioning
De werkingsduur van het Stop & Start-sys-
teem als de airconditioni ng is ingeschakeld,
kan via van het multi-informatiedisplay
( → Blz. 126) worden gewijzigd. (De werkings-
duur van het Stop & Start-systeem als de air-
conditioning is uitgeschakeld, kan niet
worden gewijzigd.)
■Weergeven van de status van het Stop
& Start-systeem
Sinds starten:
Geeft de totale tijd weer die de motor door
het Stop & Start-systeem is uitgeschakeld
vanaf het moment dat de motor werd gestart
tot de motor werd uitgeschakeld.
Telkens als de motor uitgezet wordt, wordt dit
item gereset.
■Meldingen multi-informatiedisplay
In de volgende gevallen kunnen en
een melding worden weergegeven op het
multi-informatiedisplay.
●Wanneer de motor niet kan worden uitge-
schakeld door het Stop & Start-systeem “Press Brake More to Activate” (trap
het rempedaal dieper in om te activeren)
*
• Het rempedaal wordt niet ver genoeg inge- trapt.
→ Als het rempedaal verder wordt ingetrapt,
werkt het systeem.
*: Auto's met automatische transmissie of Multidrive CVT
“Non-Dedicated Battery” (niet-speci-
fieke accu)
• Er is een accu geplaatst die niet is ontwor- pen voor gebruik met een Stop & Start-
systeem.
pM_RAV4_OM_OM42D20E_(EE).book Page 432 Friday, August 7, 2020 1:15 PM

4344-5. Gebruik van de ondersteunende systemen
“Battery Charging” (accu aan het
opladen)
• De accu is mogelijk bijna leeg.
→ De motor wordt herstart om voorrang te
geven aan het laden van de accu. Nadat de
motor gedurende een bepaalde periode heeft
gedraaid, wordt het systeem weer geacti-
veerd.
●Wanneer de motor niet weer kan worden
gestart door het Stop & Start-systeem
“Stop & Start system active Shift to N and
press clutch to restart” (Stop & Start-systeem
actief. Schakel naar N en trap koppeling in
om opnieuw te starten)
*
• Terwijl de motor is uitgeschakeld door het Stop & Start-systeem wordt de selectie-
hendel in een andere stand dan de neu-
traalstand gezet zonder dat het
koppelingspedaal is ingetrapt.
→ Zet de selectiehendel in stand N en trap
het koppelingspedaal in.
*: Auto's met handgeschakelde transmissie
■Wanneer de zoemer klinkt (auto's met
automatische transmissie of Multidrive
CVT)
Als het bestuurdersportier wordt geopend ter-
wijl de motor is uitgezet door het Stop &
Start-systeem en de selectiehendel in D
staat, klinkt er een zoemer en gaat het con-
trolelampje Stop & Start knipperen. Sluit het
bestuurdersportier om de zoemer te stoppen.
■Beveiligingsfunctie van het Stop &
Start-systeem
●Als het volume van het audiosysteem hoog
staat, wordt het geluid van het audiosys-
teem mogelijk plotseling uitgeschakeld om
het stroomverbruik te beperken. Stel het
volume van het audiosysteem op een
gematigd niveau in om te voorkomen dat
het audiosysteem wordt uitgeschakeld.
Zet, als het audiosysteem wordt uitgescha-
keld, het contact UIT, wacht ten minste 3
seconden en zet vervolgens het contact in
stand ACC of AAN om het audiosysteem
weer in te schakelen.
●Het audiosysteem wordt mogelijk niet inge-
schakeld wanneer de accukabels zijn los-
genomen en weer aangesloten. Zet als dit
gebeurt het contact UIT en herhaal de
onderstaande procedure tweemaal om het
audiosysteem normaal in te schakelen.
• Zet het contact AAN en vervolgens UIT.
■Batterij vervangen
→ Blz. 659
■Als het controlelampje uitgeschakeld
Stop & Start-systeem continu knippert
Er is mogelijk een storing in het systeem aan-
wezig. Laat de auto nakijken door een
erkende Toyota-dealer of hersteller/repara-
teur of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
■Als “Stop & Start System Malfunction
Visit Your Dealer” (storing Stop & Start-
systeem, ga naar uw dealer) op het
multi-informatiedisplay wordt weerge-
geven
Er is mogelijk een storing in het systeem aan-
wezig. Laat de auto nakijken door een
erkende Toyota-dealer of hersteller/repara-
teur of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
WAARSCHUWING
■Als het Stop & Start-systeem is inge-
schakeld
Zorg ervoor dat het Stop & Start-systeem
uitgeschakeld is als de auto zich in een
slecht geventileerde ruimte bevindt.
Anders kan de motor onverwacht worden
gestart, waardoor er uitlaatgassen in de
auto terecht kunnen komen die zeer scha-
delijk kunnen zijn voor de gezondheid.
●Verlaat de auto niet als de motor is uit-
gezet door het Stop & Start-systeem
(zolang het controlelampje van het Stop
& Start-systeem brandt). Anders kan
door de automatische motorstartfunctie
een ongeval ontstaan.
●Trap het rempedaal in en activeer indien
nodig de parkeerrem als de motor is uit-
gezet door het Stop & Start-systeem
(het controlelampje van het Stop &
Start-systeem brandt).
pM_RAV4_OM_OM42D20E_(EE).book Page 434 Friday, August 7, 2020 1:15 PM

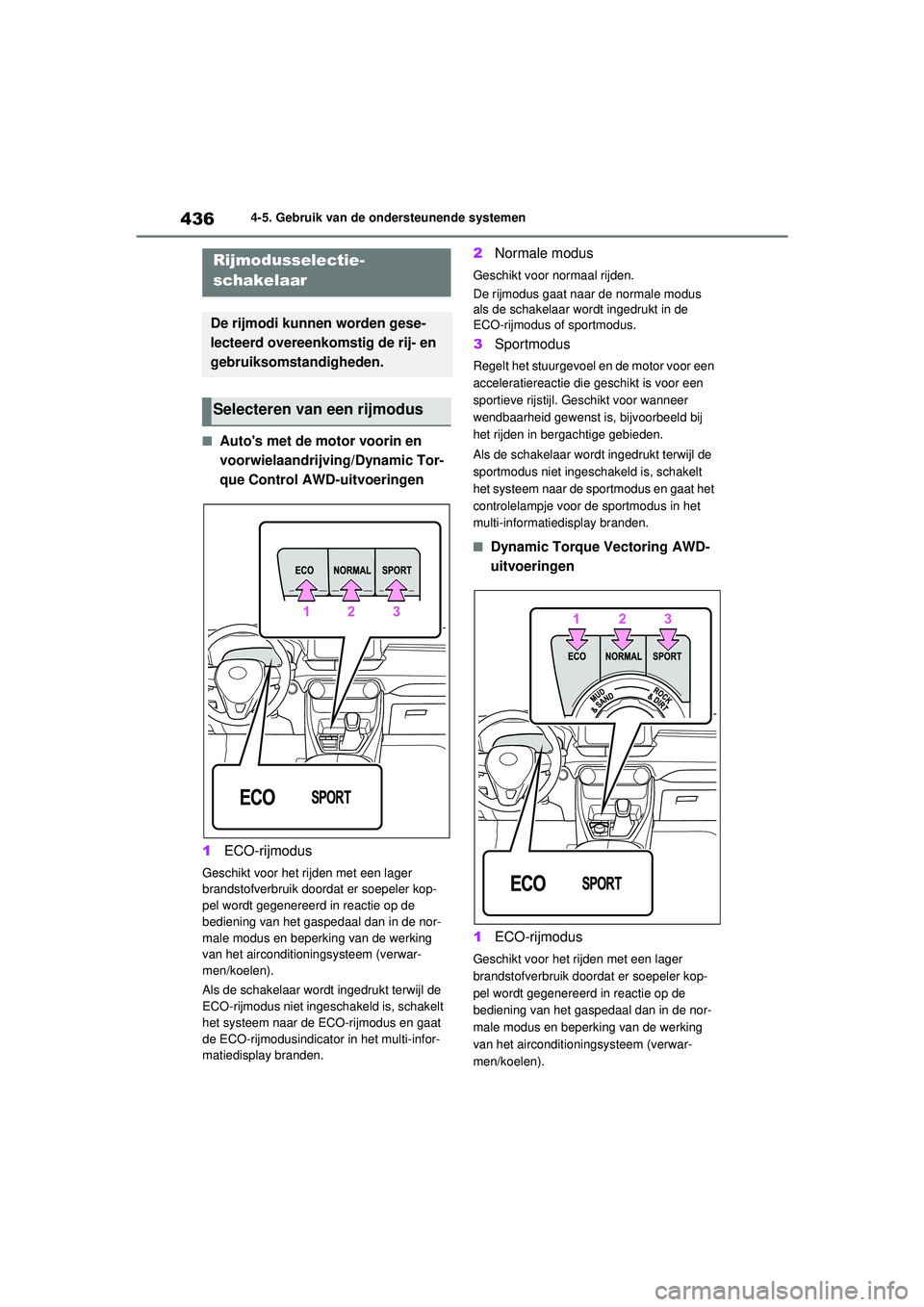

4364-5. Gebruik van de ondersteunende systemen
■Auto's met de motor voorin en
voorwielaandrijving/Dynamic Tor-
que Control AWD-uitvoeringen
1 ECO-rijmodus
Geschikt voor het rijden met een lager
brandstofverbruik doordat er soepeler kop-
pel wordt gegenereerd in reactie op de
bediening van het gaspedaal dan in de nor-
male modus en beperking van de werking
van het airconditioningsysteem (verwar-
men/koelen).
Als de schakelaar wordt ingedrukt terwijl de
ECO-rijmodus niet inges chakeld is, schakelt
het systeem naar de ECO-rijmodus en gaat
de ECO-rijmodusindicator in het multi-infor-
matiedisplay branden.
2 Normale modus
Geschikt voor normaal rijden.
De rijmodus gaat naar de normale modus
als de schakelaar wordt ingedrukt in de
ECO-rijmodus of sportmodus.
3Sportmodus
Regelt het stuurgevoel en de motor voor een
acceleratiereactie die geschikt is voor een
sportieve rijstijl. Ge schikt voor wanneer
wendbaarheid gewenst is, bijvoorbeeld bij
het rijden in bergachtige gebieden.
Als de schakelaar wordt ingedrukt terwijl de
sportmodus niet inges chakeld is, schakelt
het systeem naar de sportmodus en gaat het
controlelampje voor de sportmodus in het
multi-informatiedisplay branden.
■Dynamic Torque Vectoring AWD-
uitvoeringen
1 ECO-rijmodus
Geschikt voor het rijden met een lager
brandstofverbruik doordat er soepeler kop-
pel wordt gegenereerd in reactie op de
bediening van het gaspedaal dan in de nor-
male modus en beperking van de werking
van het airconditioningsysteem (verwar-
men/koelen).
Rijmodusselectie-
schakelaar
De rijmodi kunnen worden gese-
lecteerd overeenkomstig de rij- en
gebruiksomstandigheden.
Selecteren van een rijmodus
pM_RAV4_OM_OM42D20E_(EE).book Page 436 Friday, August 7, 2020 1:15 PM

437
4
4-5. Gebruik van de ondersteunende systemen
Rijden

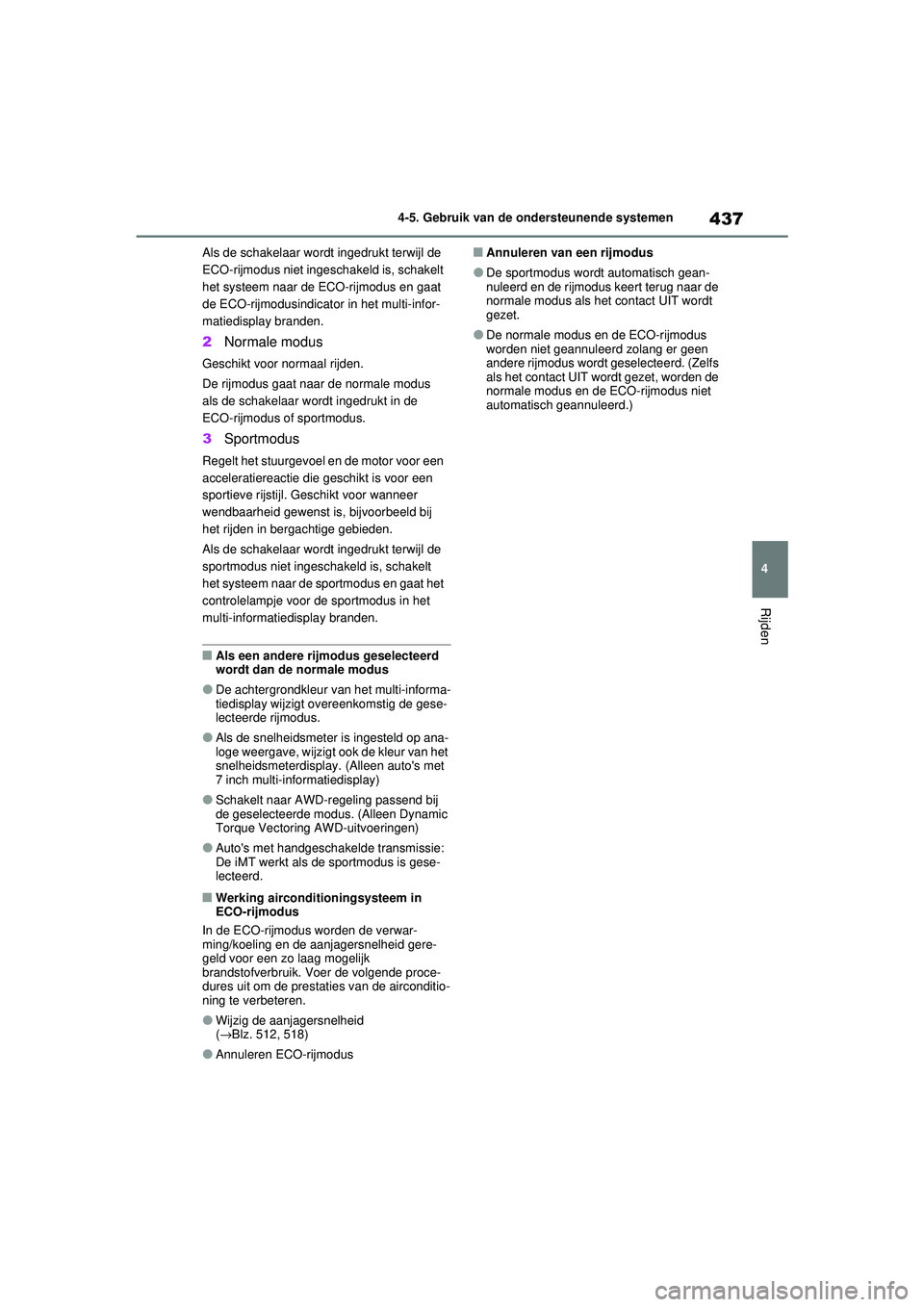

Als de schakelaar wordt ingedrukt terwijl de
ECO-rijmodus niet inges
chakeld is, schakelt
het systeem naar de ECO-rijmodus en gaat
de ECO-rijmodusindicator in het multi-infor-
matiedisplay branden.
2 Normale modus
Geschikt voor normaal rijden.
De rijmodus gaat naar de normale modus
als de schakelaar wordt ingedrukt in de
ECO-rijmodus of sportmodus.
3Sportmodus
Regelt het stuurgevoel en de motor voor een
acceleratiereactie die geschikt is voor een
sportieve rijstijl. Ge schikt voor wanneer
wendbaarheid gewenst is, bijvoorbeeld bij
het rijden in bergachtige gebieden.
Als de schakelaar wordt ingedrukt terwijl de
sportmodus niet inge schakeld is, schakelt
het systeem naar de sportmodus en gaat het
controlelampje voor de sportmodus in het
multi-informatiedisplay branden.
■Als een andere rijmodus geselecteerd
wordt dan de normale modus
●De achtergrondkleur van het multi-informa-
tiedisplay wijzigt overeenkomstig de gese-
lecteerde rijmodus.
●Als de snelheidsmeter is ingesteld op ana-
loge weergave, wijzigt ook de kleur van het
snelheidsmeterdisplay . (Alleen auto's met
7 inch multi-informatiedisplay)
●Schakelt naar AWD-r egeling passend bij
de geselecteerde modus. (Alleen Dynamic
Torque Vectoring AWD-uitvoeringen)
●Auto's met handgeschakelde transmissie:
De iMT werkt als de sportmodus is gese-
lecteerd.
■Werking airconditioningsysteem in
ECO-rijmodus
In de ECO-rijmodus worden de verwar-
ming/koeling en de aanjagersnelheid gere-
geld voor een zo laag mogelijk
brandstofverbruik. Voer de volgende proce-
dures uit om de prestaties van de airconditio-
ning te verbeteren.
●Wijzig de aanjagersnelheid
( → Blz. 512, 518)
●Annuleren ECO-rijmodus
■Annuleren van een rijmodus
●De sportmodus wordt automatisch gean-
nuleerd en de rijmodus keert terug naar de
normale modus als het contact UIT wordt
gezet.
●De normale modus en de ECO-rijmodus
worden niet geannuleerd zolang er geen
andere rijmodus wordt geselecteerd. (Zelfs
als het contact UIT wordt gezet, worden de
normale modus en de ECO-rijmodus niet
automatisch geannuleerd.)
pM_RAV4_OM_OM42D20E_(EE).book Page 437 Friday, August 7, 2020 1:15 PM

439
4
4-5. Gebruik van de ondersteunende systemen
Rijden

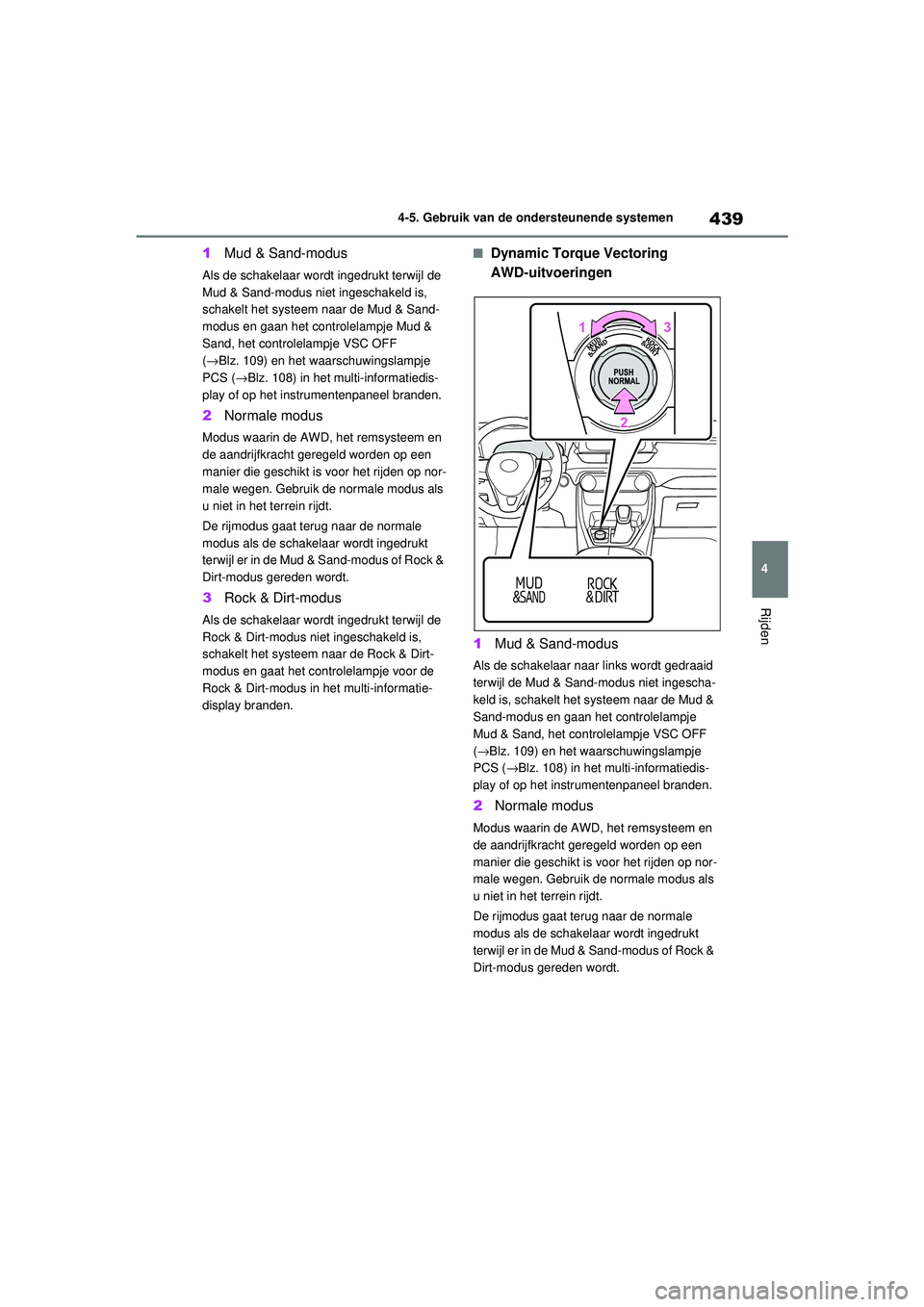

1
Mud & Sand-modus
Als de schakelaar wordt ingedrukt terwijl de
Mud & Sand-modus niet ingeschakeld is,
schakelt het systeem naar de Mud & Sand-
modus en gaan het controlelampje Mud &
Sand, het controlelampje VSC OFF
( → Blz. 109) en het waarschuwingslampje
PCS (→ Blz. 108) in het multi-informatiedis-
play of op het instrumentenpaneel branden.
2 Normale modus
Modus waarin de AWD, het remsysteem en
de aandrijfkracht geregeld worden op een
manier die geschikt is voor het rijden op nor-
male wegen. Gebruik de normale modus als
u niet in het terrein rijdt.
De rijmodus gaat terug naar de normale
modus als de schakelaar wordt ingedrukt
terwijl er in de Mud & Sand-modus of Rock &
Dirt-modus gereden wordt.
3Rock & Dirt-modus
Als de schakelaar wordt ingedrukt terwijl de
Rock & Dirt-modus niet ingeschakeld is,
schakelt het systeem naar de Rock & Dirt-
modus en gaat het controlelampje voor de
Rock & Dirt-modus in het multi-informatie-
display branden.
■Dynamic Torque Vectoring
AWD-uitvoeringen
1 Mud & Sand-modus
Als de schakelaar naar links wordt gedraaid
terwijl de Mud & Sand-modus niet ingescha-
keld is, schakelt het systeem naar de Mud &
Sand-modus en gaan het controlelampje
Mud & Sand, het controlelampje VSC OFF
(→ Blz. 109) en het waarschuwingslampje
PCS ( →Blz. 108) in het multi-informatiedis-
play of op het instrumentenpaneel branden.
2 Normale modus
Modus waarin de AWD, het remsysteem en
de aandrijfkracht geregeld worden op een
manier die geschikt is voor het rijden op nor-
male wegen. Gebruik de normale modus als
u niet in het terrein rijdt.
De rijmodus gaat terug naar de normale
modus als de schakel aar wordt ingedrukt
terwijl er in de Mud & Sand-modus of Rock &
Dirt-modus gereden wordt.
pM_RAV4_OM_OM42D20E_(EE).book Page 439 Friday, August 7, 2020 1:15 PM

4404-5. Gebruik van de ondersteunende systemen
3Rock & Dirt-modus
Als de schakelaar naar rechts wordt
gedraaid terwijl de Rock & Dirt-modus niet
ingeschakeld is, schakelt het systeem naar
de Rock & Dirt-modus en gaat het controle-
lampje voor de Rock & Dirt-modus in het
multi-informatiedisplay branden.
■Multi-terrain Select
●Multi-terrain Select is ontworpen voor
gebruik tijdens terreinrijden. Rijd bij nor-
maal rijden in de normale modus.
●De Mud & Sand-modus en Rock & Dirt-
modus regelen de auto zo dat deze de
maximale aandrijfkracht op de weg kan
overbrengen en de rijeigenschappen opti-
maal worden afgestemd op het slechte
wegdek. Het resultaat kan zijn dat vergele-
ken met de normale modus het brandstof-
verbruik toeneemt.
■Als de Mud & Sand- of Rock & Dirt-
modus is geselecteerd
●De achtergrond van het multi-informatie-
display verandert en volgt de Multi-terrain
Select-modus.
●Het AWD-bedrijfsstatusdisplay wordt auto-
matisch weergegeven op het multi-infor-
matiedisplay.
●De kleur van de schakelaar verandert en
volgt de Multi-terrain Select-modus.
(Alleen Dynamic Torque Vectoring AWD-
uitvoeringen)
●Auto's met handgeschakelde transmissie:
de iMT werkt.
■AWD-regeling voor Mud & Sand- en
Rock & Dirt-modi
Als de rijsnelheid de hieronder genoemde
snelheden overschrijdt, wordt de AWD-rege-
ling op dezelfde wijze ui tgevoerd als in de
normale modus, zelfs als de Mud & Sand- of
Rock & Dirt-modus is geselecteerd.
●Mud & Sand-modus: De rijsnelheid is
ongeveer 40 km/h of hoger.
●Rock & Dirt-modus: De rijsnelheid is onge-
veer 25 km/h of hoger.
Als de rijsnelheid lager wordt dan boven-
staande snelheden, schakelt het systeem
automatisch naar de AWD-regeling, pas-
send bij elke modus.
■Als de Multi-terrain Select-remregeling
tijdelijk onderbroken wordt
Als de Mud & Sand- of Rock & Dirt-modus
continu gedurende een langere tijd wordt
gebruikt, kan het remsysteem oververhit
raken en kan de Multi-terrain Select-remre-
geling tijdelijk onderbroken worden.
●Op dat moment klinkt de zoemer met tus-
senpozen en wordt “Traction Control Tur-
ned OFF” (Traction Control uitgeschakeld)
weergegeven op het multi-informatiedis-
play.
●Breng de auto zo snel mogelijk op een vei-
lige plaats tot stilstand* als de Multi-terrain
Select-remregeling onderbroken wordt en
wacht totdat de temperatuur van het sys-
teem daalt. Als de melding niet langer
weergegeven wordt op het multi-informa-
tiedisplay, werkt de remregeling weer nor-
maal. Normaal rijden is nog steeds
mogelijk, zelfs al is de Multi-terrain Select-
remregeling niet in werking.
*: Zet na het tot stilstand brengen van de
auto de motor niet uit zolang de melding
nog weergegeven wordt.
■Als de Mud & Sand- of Rock & Dirt-
modus is geannuleerd
In onderstaande situaties wordt de Mud &
Sand-modus of Rock & Dirt-modus automa-
tisch geannuleerd, zelfs al zijn ze geselec-
teerd.
●Als de rijmodus is gewijzigd ( →Blz. 436)
●Als het contact UIT wordt gezet
■Rijden in de Mud & Sand- of Rock &
Dirt-modus
De volgende situaties kunnen zich voordoen
maar zij duiden niet op storingen.
●Er kunnen trillingen gevoeld worden in de
carrosserie en de stuurinrichting
●Er kunnen werkingsgelui den hoorbaar zijn
uit het motorcompartiment.
pM_RAV4_OM_OM42D20E_(EE).book Page 440 Friday, August 7, 2020 1:15 PM

441
4
4-5. Gebruik van de ondersteunende systemen
Rijden
■Wanneer een controle door een erkende
Toyota-dealer of hersteller/reparateur of
een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige nodig
is
In de volgende situaties is er mogelijk een
storing aanwezig in het systeem. Laat de
auto onmiddellijk nakijken door een erkende
Toyota-dealer of hersteller/reparateur of een
andere naar behoren gekwalificeerde en uit-
geruste deskundige.
●Als het controlelampje Traction Control
gaat branden als de Mud & Sand- of Rock
& Dirt-modus geselecteerd is
●Als het controlelampje voor elke modus
niet gaat branden, zelfs niet als de Mud &
Sand- of Rock & Dirt-modus is geselec-
teerd
■Dynamic Torque Control AWD-uit-
voeringen
Druk de schakelaar SNOW-modus in.
Als de schakelaar wordt ingedrukt, schakelt
het systeem naar de SNOW-modus en gaat
het controlelampje SNOW-modus in het
multi-informatiedisplay branden.
Als de schakelaar nogmaals wordt inge-
drukt, gaat het controlelampje SNOW-
modus uit.
Schakelaar SNOW-modus
(AWD-uitvoeringen)
De SNOW-modus kan worden
geselecteerd om de auto af te
stemmen op de omstandigheden
bij rijden op een glad wegdek, bij-
voorbeeld als het heeft
gesneeuwd.
Werking systeem
pM_RAV4_OM_OM42D20E_(EE).book Page 441 Friday, August 7, 2020 1:15 PM

4424-5. Gebruik van de ondersteunende systemen
■Dynamic Torque Vectoring AWD-
uitvoeringen
Druk de schakelaar SNOW-modus in.
Als de schakelaar wordt ingedrukt, schakelt
het systeem naar de SNOW-modus en gaat
het controlelampje SNOW-modus in het
multi-informatiedisplay branden.
Als de schakelaar nogmaals wordt inge-
drukt, gaat het controlelampje SNOW-
modus uit.
■Bij het wijzigen naar de SNOW-modus
De achtergrond van het multi-informatiedis-
play verandert.
■Uitschakelen van de SNOW-modus
De SNOW-modus wordt automatisch uitge-
schakeld als de Mud & Sand- of Rock & Dirt-
modus voor de Multi-terrain Select is gese-
lecteerd.
*: Indien aanwezig
Druk op de schakelaar DAC.
Het controlelampje van de Downhill Assist
Control gaat branden en het systeem treedt
in werking.
Wanneer het systeem in werking is, gaat het
controlelampje Traction Control knipperen
en gaan de remlichten en het derde remlicht
branden. Tijdens de werking van het sys-
teem kan een geluid worden waargenomen.
Dit is normaal en duidt niet op een storing.
Downhill Assist Control*
De Downhill Assist Control helpt
te hoge snelheden op steile neer-
waartse hellingen te voorkomen.
Het systeem wordt ingeschakeld
als de rijsnelheid lager is dan 25
km/h terwijl het gaspedaal en het
rempedaal niet ingetrapt zijn.
WAARSCHUWING
■Bij gebruik van Downhill Assist Con-
trol
Vertrouw niet uitsluitend op de Downhill
Assist Control. Met deze functie worden
de fysieke grenzen van de auto niet ver-
legd. Controleer altijd zorgvuldig de condi-
tie van de weg en rijd veilig.
Werking systeem
pM_RAV4_OM_OM42D20E_(EE).book Page 442 Friday, August 7, 2020 1:15 PM
