6228-2. Stappen die genomen moeten worden in noodgevallen
■Controlelampje Toyota Parking Assist-sensor OFF* (waarschuwingszoe-
mer)
*: Dit lampje brandt op het multi-informatiedisplay (alleen 7 inch display).
■Controlelampje PKSB OFF* (waarschuwingszoemer)
*: Dit lampje brandt op het multi-informatiedisplay (alleen 7 inch display).
WaarschuwingslampjeDetails/handelingen
(Knippert)
(indien aanwezig)
Wanneer er een zoemer klinkt:
Geeft aan dat er een storing aanwezig is in de Toyota Par-
king Assist-sensor
→ Laat de auto onmiddellijk nakijken door een erkende
Toyota-dealer of hersteller/reparateur of een andere
naar behoren gekwalificeerde en uitgeruste deskun-
dige.
Wanneer er geen zoemer klinkt:
Dit geeft aan dat het systeem tijdelijk niet beschikbaar is,
doordat een sensor mogelijk vuil is of is bedekt met bijvoor-
beeld ijs.
→ Volg de instructies die worden weergegeven op het
multi-informatiedisplay. ( →Blz. 408, 628)
WaarschuwingslampjeDetails/handelingen
(Knippert)
(indien aanwezig)
Wanneer er een zoemer klinkt:
Geeft aan dat er een storing aanwezig is in het PKSB-sys-
teem (Parking Support Brake)
→ Laat de auto onmiddellijk nakijken door een erkende
Toyota-dealer of hersteller/reparateur of een andere
naar behoren gekwalificeerde en uitgeruste deskun-
dige.
Wanneer er geen zoemer klinkt:
Dit geeft aan dat het systeem tijdelijk niet beschikbaar is,
doordat een sensor mogelijk vuil is of is bedekt met bijvoor-
beeld ijs.
→ Volg de instructies die worden weergegeven op het
multi-informatiedisplay. ( →Blz. 416, 628)
pM_RAV4_OM_OM42D20E_(EE).book Page 622 Friday, August 7, 2020 1:15 PM

623
8
8-2. Stappen die genomen moeten worden in noodgevallen
Bij problemen
■Controlelampje RCTA OFF* (waarschuwingszoemer)
*: Dit lampje brandt op het multi-informatiedisplay (alleen 7 inch display).
■Controlelampje Traction Control
WaarschuwingslampjeDetails/handelingen
(Knippert)
(indien aanwezig)
Wanneer er een zoemer klinkt:
Geeft aan dat er een storing aanwezig is in de RCTA (Rear
Crossing Traffic Alert)
→ Laat de auto onmiddellijk nakijken door een erkende
Toyota-dealer of hersteller/reparateur of een andere
naar behoren gekwalificeerde en uitgeruste deskun-
dige.
Wanneer er geen zoemer klinkt:
Geeft aan dat de achterbumper rondom de radarsensor vuil
is, enz. ( →Blz. 399)
→ Volg de instructies die worden weergegeven op het
multi-informatiedisplay. ( →Blz. 391, 628)
WaarschuwingslampjeDetails/handelingen
Geeft aan dat er een storing is in:
 Multi-terrain Select-remregeling (indien aanwezig);
 De VSC/Trailer Sway Control;
 Het TRC-systeem;
 Het Hill Start Assist Control-systeem of
 De Downhill Assist Control (indien aanwezig)
→ Laat de auto onmiddellijk nakijken door een erkende
Toyota-dealer of hersteller/reparateur of een andere
naar behoren gekwalificeerde en uitgeruste deskun-
dige.
pM_RAV4_OM_OM42D20E_(EE).book Page 623 Friday, August 7, 2020 1:15 PM

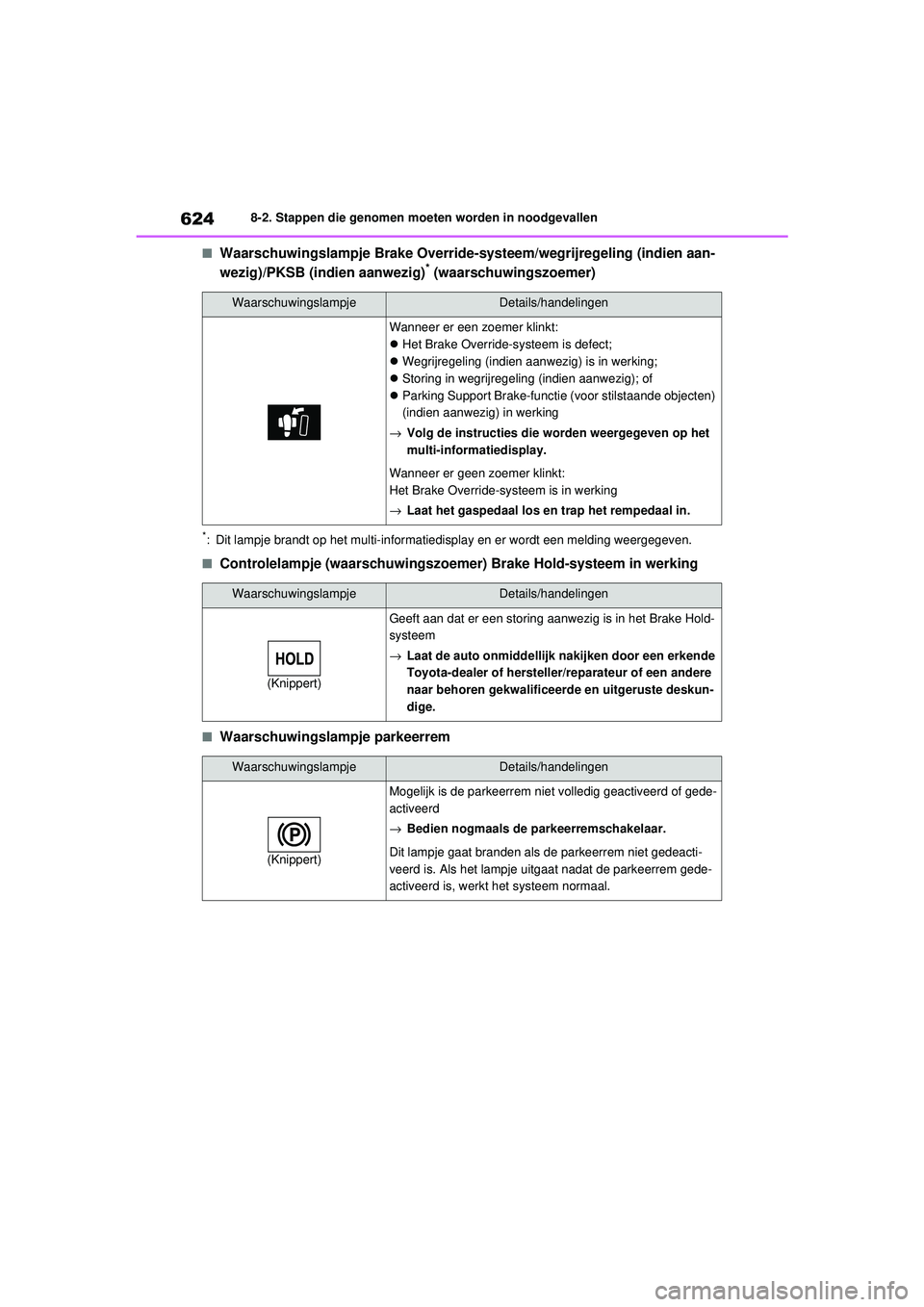

6248-2. Stappen die genomen moeten worden in noodgevallen
■Waarschuwingslampje Brake Override-systeem/wegrijregeling (indien aan-
wezig)/PKSB (indien aanwezig)* (waarschuwingszoemer)
*: Dit lampje brandt op het multi-informatiedisplay en er wordt een melding weergegeven.
■Controlelampje (waarschuwingszoemer) Brake Hold-systeem in werking
■Waarschuwingslampje parkeerrem
WaarschuwingslampjeDetails/handelingen
Wanneer er een zoemer klinkt:
Het Brake Override-systeem is defect;
 Wegrijregeling (indien aanwezig) is in werking;
 Storing in wegrijregeling (indien aanwezig); of
 Parking Support Brake-functie (voor stilstaande objecten)
(indien aanwezig) in werking
→ Volg de instructies die worden weergegeven op het
multi-informatiedisplay.
Wanneer er geen zoemer klinkt:
Het Brake Override-systeem is in werking
→ Laat het gaspedaal los en trap het rempedaal in.
WaarschuwingslampjeDetails/handelingen
(Knippert)
Geeft aan dat er een storing aanwezig is in het Brake Hold-
systeem
→Laat de auto onmiddellijk nakijken door een erkende
Toyota-dealer of hersteller/reparateur of een andere
naar behoren gekwalificeerde en uitgeruste deskun-
dige.
WaarschuwingslampjeDetails/handelingen
(Knippert)
Mogelijk is de parkeerrem niet volledig geactiveerd of gede-
activeerd
→ Bedien nogmaals de parkeerremschakelaar.
Dit lampje gaat branden als de parkeerrem niet gedeacti-
veerd is. Als het lampje uitgaat nadat de parkeerrem gede-
activeerd is, werkt het systeem normaal.
pM_RAV4_OM_OM42D20E_(EE).book Page 624 Friday, August 7, 2020 1:15 PM

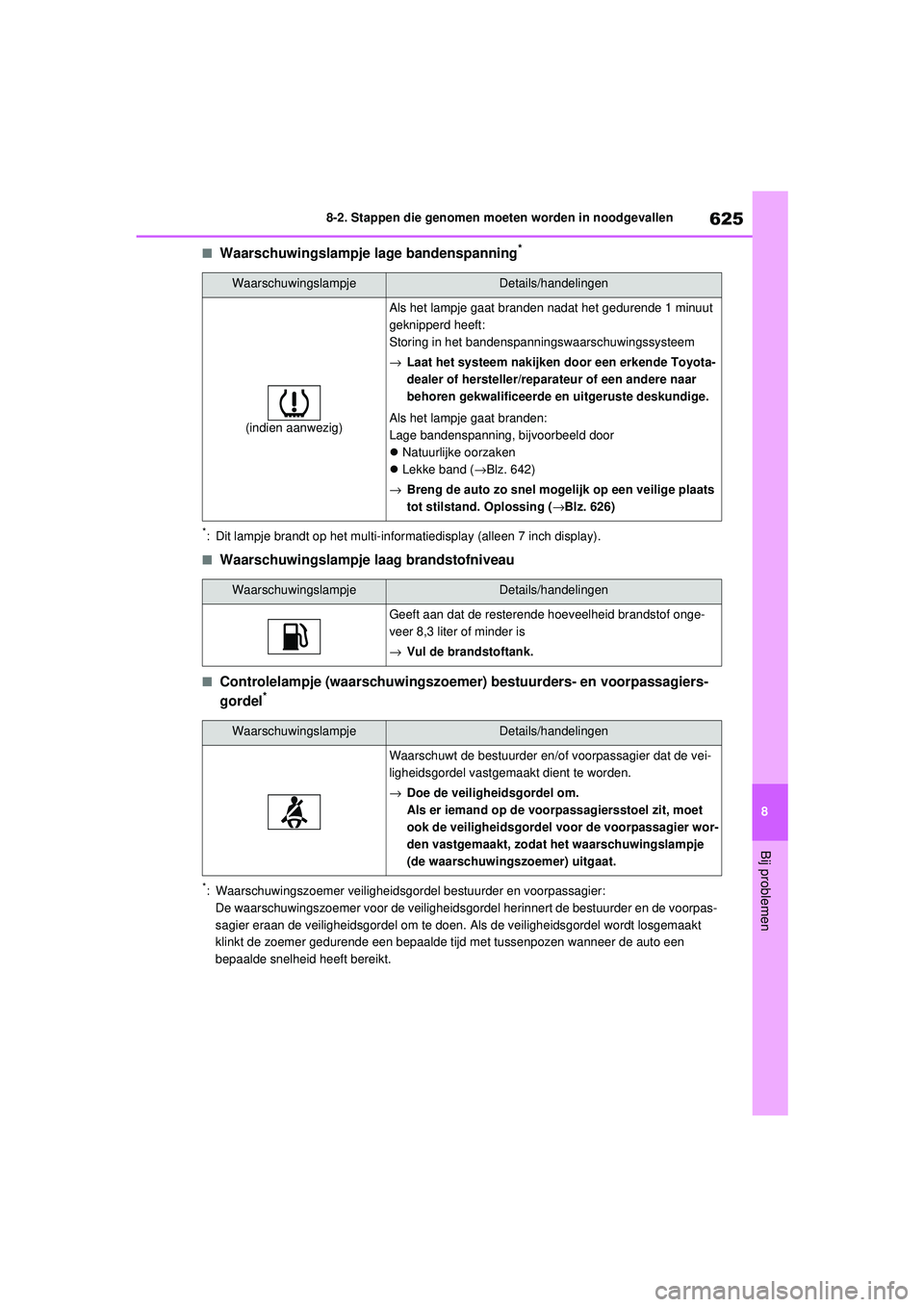

625
8
8-2. Stappen die genomen moeten worden in noodgevallen
Bij problemen
■Waarschuwingslampje lage bandenspanning*
*: Dit lampje brandt op het multi-informatiedisplay (alleen 7 inch display).
■Waarschuwingslampje laag brandstofniveau
■Controlelampje (waarschuwingszoemer) bestuurders- en voorpassagiers-
gordel*
*: Waarschuwingszoemer veiligheidsgor
del bestuurder en voorpassagier:
De waarschuwingszoemer voor de veilighei dsgordel herinnert de bestuurder en de voorpas-
sagier eraan de veiligheidsgordel om te doen. Als de veiligheidsgordel wordt losgemaakt
klinkt de zoemer gedurende een bepaalde tijd met tussenpozen wanneer de auto een
bepaalde snelheid heeft bereikt.
WaarschuwingslampjeDetails/handelingen
(indien aanwezig)
Als het lampje gaat branden nadat het gedurende 1 minuut
geknipperd heeft:
Storing in het bandenspanningswaarschuwingssysteem
→ Laat het systeem nakijken door een erkende Toyota-
dealer of hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste deskundige.
Als het lampje gaat branden:
Lage bandenspanning, bijvoorbeeld door
 Natuurlijke oorzaken
 Lekke band ( →Blz. 642)
→ Breng de auto zo snel mogelijk op een veilige plaats
tot stilstand. Oplossing ( →Blz. 626)
WaarschuwingslampjeDetails/handelingen
Geeft aan dat de resterende hoeveelheid brandstof onge-
veer 8,3 liter of minder is
→ Vul de brandstoftank.
WaarschuwingslampjeDetails/handelingen
Waarschuwt de bestuurder en/of voorpassagier dat de vei-
ligheidsgordel vastgemaakt dient te worden.
→Doe de veiligheidsgordel om.
Als er iemand op de voorpassagiersstoel zit, moet
ook de veiligheidsgordel voor de voorpassagier wor-
den vastgemaakt, zodat het waarschuwingslampje
(de waarschuwingszoemer) uitgaat.
pM_RAV4_OM_OM42D20E_(EE).book Page 625 Friday, August 7, 2020 1:15 PM

6268-2. Stappen die genomen moeten worden in noodgevallen
■Controlelampjes veiligheidsgordel achterpassagiers*1 (waarschuwingszoe-
mer)*2, 3
*1: Deze lampjes branden op het multi-informatiedisplay.
*2: Waarschuwingszoemer veiligheidsgordel achterpassagiers (behalve auto's met model-
code*4 die een “W” als laatste letter heeft):
De waarschuwingszoemer voor de veilighei dsgordel herinnert de achterpassagiers eraan
de veiligheidsgordel om te doen. Als de veili gheidsgordel wordt losgemaakt klinkt de zoe-
mer gedurende een bepaalde tijd met tussenpozen wanneer de veiligheidsgordel is vastge-
maakt en losgemaakt en de auto een bepaalde snelheid heeft bereikt.
*3: Waarschuwingszoemer veiligheidsgordel achterpassagiers (auto's met modelcode*4 die
een “W” als laatste letter heeft):
De waarschuwingszoemer voor de veilighei dsgordel herinnert de achterpassagiers eraan
de veiligheidsgordel om te doen. Als de veili gheidsgordel wordt losgemaakt klinkt de zoe-
mer gedurende een bepaalde tijd met tussenpozen wanneer de auto een bepaalde snel-
heid heeft bereikt.
*4: De modelcode staat vermeld op het typeplaatje. ( →Blz. 670)
■Waarschuwingszoemer
De zoemer is in sommige gevallen niet hoor-
baar, zoals in een luidruchtige omgeving of
wanneer het volume van de audio hoog
staat.
■Detectiesensor voorpassagier, contro-
lelampje veiligheidsgordel en waar-
schuwingszoemer
●Als er bagage wordt geplaatst op de pas-
sagiersstoel kan de detectiesensor het
controlelampje laten knipperen en de
waarschuwingszoemer laten klinken, ook
al zit er niemand op de passagiersstoel.
●Als er op de stoel een kussen wordt
geplaatst, werkt de sensor wellicht niet
goed, waardoor ook het waarschuwings-
lampje niet goed werkt.
■Als het motorcontrolelampje tijdens het
rijden gaat branden
Het motorcontrolelampje gaat branden als de
brandstoftank volledig leeg raakt. Vul de
brandstoftank onmiddellijk als deze leeg is.
Het motorcontrolelampje gaat na enkele rit-
ten weer uit.
Neem zo snel mogelijk contact op met een erkende Toyota-dealer of hersteller/repara-
teur of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige als het
motorcontrolelampje niet uitgaat.
■Waarschuwingslampje (waarschu-
wingszoemer) elektrische stuurbe-
krachtiging
Als de laadtoestand van de accu laag wordt
of de spanning tijdelijk daalt, kan het waar-
schuwingslampje van de elektrische stuurbe-
krachtiging gaan branden en kan er een
waarschuwingszoemer klinken.
■Als het waarschuwingslampje lage ban-
denspanning gaat branden (auto's met
bandenspanningswaarschuwingssys-
teem)
Controleer het uiterlijk van de banden om na
te gaan of er een band lek is.
Als een band lek is: →Blz. 631, 642
Als geen van de banden lek is:
Zet het contact UIT en vervolgens AAN. Con-
troleer of het waarschuwingslampje lage ban-
denspanning gaat branden of knipperen.
WaarschuwingslampjeDetails/handelingen
(indien aanwezig)
Waarschuwt de achterpassagiers om de veiligheidsgordel
om te doen
→ Doe de veiligheidsgordel om.
pM_RAV4_OM_OM42D20E_(EE).book Page 626 Friday, August 7, 2020 1:15 PM

627
8
8-2. Stappen die genomen moeten worden in noodgevallen
Bij problemen

Als het waarschuwingslampje lage ban-
denspanning gedurende ongeveer 1
minuut knippert en vervolgens blijft bran-
den
Er kan een storing aanwezig zijn in het ban-
denspanningswaarschuwingssysteem. Laat
de auto onmiddellijk nakijken door een
erkende Toyota-dealer of hersteller/repara-
teur of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
 Als het waarschuwingslampje lage ban-
denspanning gaat branden
1 Controleer de bandenspanning voor
iedere band nadat de banden voldoende
zijn afgekoeld en breng de banden op de
voorgeschreven spanning.
2 Als het waarschuwingslampje zelfs na
enkele minuten niet uitgaat, controleer
dan of de bandenspanning voor iedere
band in orde is en voer de initialisatie uit.
(→ Blz. 581)
■Het waarschuwingslampje lage banden-
spanning gaat mogelijk branden door
een natuurlijke oorzaak (auto's met ban-
denspanningswaarschuwingssysteem)
Het waarschuwingslampje lage bandenspan-
ning gaat mogelijk branden door een natuur-
lijke oorzaak, zoals het onvermijdelijke
spanningsverlies dat op den duur optreedt of
een veranderde bandenspanning die veroor-
zaakt wordt door temperatuurveranderingen.
In dat geval zal het waarschuwingslampje na
een paar minuten uitgaan als de banden
weer op de juiste spanning gebracht zijn.
■Als een wiel wordt vervangen door een
compact reservewiel (auto's met com-
pact reservewiel en bandenspannings-
waarschuwingssysteem)
Het compacte reservewiel is niet voorzien
van een bandenspanningssensor en -zender.
Bij een lekke band zal het waarschuwings-
lampje lage bandenspanning niet uitgaan,
ook al is het wiel met de lekke band vervan-
gen door het reservewiel. Vervang het reser-
vewiel door het standaardwiel en breng de
band op de juiste spanning. Het waarschu-
wingslampje lage bandenspanning zal na
een paar minuten uitgaan.
■Omstandigheden waaronder het ban-
denspanningswaarschuwingssysteem
mogelijk niet juist werkt
→ Blz. 572
WAARSCHUWING
■Als er een waarschuwingslampje
gaat branden of een waarschuwings-
zoemer klinkt wanneer een waar-
schuwingsmelding wordt
weergegeven op het multi-informatie-
display
*
Controleer de melding die wordt weerge-
geven op het multi-informatiedisplay en
volg deze op.
Het niet in acht nemen van de voorzorgs-
maatregelen kan ernsti g letsel tot gevolg
hebben.
*: Het waarschuwingslampje gaat rood of
geel branden en de waarschuwingszoe-
mer piept één keer of klinkt continu.
■Als het waarschuwingslampje elektri-
sche stuurbekrachtiging gaat bran-
den
Als het lampje geel gaat branden, wordt de
stuurbekrachtiging beperkt. Als het lampje
rood gaat branden, werkt de stuurbekrach-
tiging niet meer en gaat het draaien van
het stuurwiel zeer zwaar.
Als het stuurwiel zwaarder werkt dan
gebruikelijk, houd het dan stevig vast en
oefen meer kracht uit.
■Als het waarschuwingslampje lage
bandenspanning gaat branden
(auto's met bandenspanningswaar-
schuwingssysteem)
Neem de volgende voorzorgsmaatregelen
in acht. Als u dat niet doet, kunt u de
macht over het stuur verliezen, waardoor
ernstig letsel kan ontstaan.
●Zet de auto zo snel mogelijk stil op een
veilige plaats. Breng de banden meteen
op spanning.
pM_RAV4_OM_OM42D20E_(EE).book Page 627 Friday, August 7, 2020 1:15 PM

6288-2. Stappen die genomen moeten worden in noodgevallen
■Waarschuwingsmeldingen
De hieronder uitgelegde waarschuwingsmel-
dingen verschillen mogelijk van de werkelijke
meldingen overeenkomstig de bedrijfscondi-
ties en voertuigspecificaties.
WAARSCHUWING
●Als, nadat de banden op spanning zijn
gebracht, het waarschuwingslampje
lage bandenspanning opnieuw gaat
branden, kan dit erop duiden dat er een
band lek is. Controleer de banden. Ver-
vang het wiel met de lekke band door
het reservewiel en laat de band repare-
ren door de dichtstbijzijnde erkende
Toyota-dealer of hersteller/reparateur of
een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
●Vermijd plotselinge stuurbewegingen en
hard remmen. De banden kunnen
beschadigd raken, waardoor u de con-
trole over het stuurwiel of de remmen
kunt verliezen.
■Als u een klapband krijgt of als er
plotseling een lek ontstaat (auto's
met bandenspanningswaarschu-
wingssysteem)
Het kan zijn dat het bandenspannings-
waarschuwingssysteem niet meteen in
werking treedt.
OPMERKING
■Ervoor zorgen dat het bandenspan-
ningswaarschuwingssysteem goed
werkt (auto's met bandenspannings-
waarschuwingssysteem)
Monteer geen banden met verschillende
specificaties of van verschillende merken,
anders werkt het bandenspanningswaar-
schuwingssysteem mogelijk niet goed.

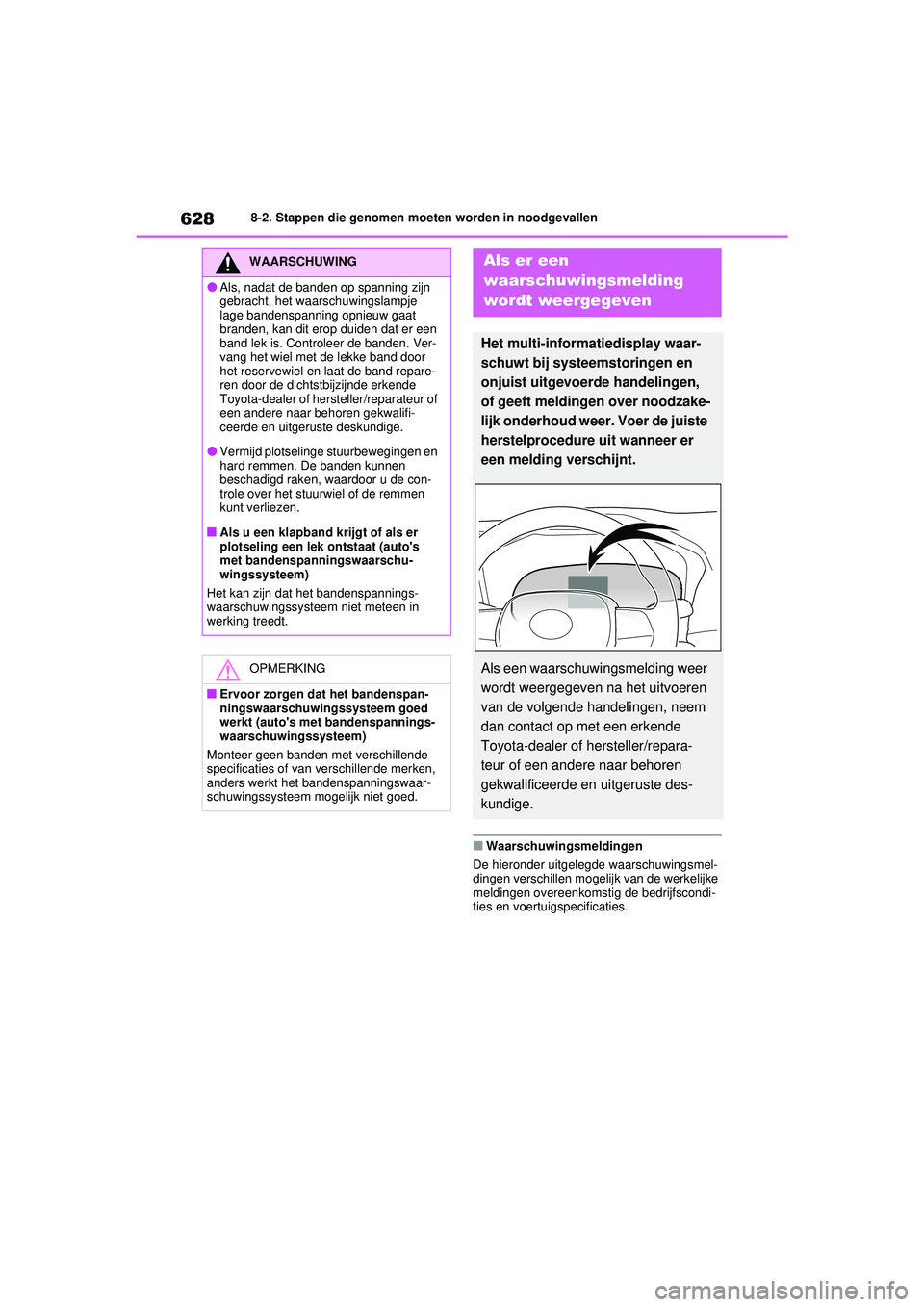

Als er een
waarschuwingsmelding
wordt weergegeven
Het multi-informatiedisplay waar-
schuwt bij systeemstoringen en
onjuist uitgevoerde handelingen,
of geeft meldingen over noodzake-
lijk onderhoud weer. Voer de juiste
herstelprocedure uit wanneer er
een melding verschijnt.
Als een waarschuwingsmelding weer
wordt weergegeven na het uitvoeren
van de volgende handelingen, neem
dan contact op met een erkende
Toyota-dealer of hersteller/repara-
teur of een andere naar behoren
gekwalificeerde en uitgeruste des-
kundige.
pM_RAV4_OM_OM42D20E_(EE).book Page 628 Friday, August 7, 2020 1:15 PM

629
8
8-2. Stappen die genomen moeten worden in noodgevallen
Bij problemen
■Als er een melding over een bediening
wordt weergegeven
●Als er een melding over de bediening van
het gaspedaal of rempedaal wordt weerge-
geven
Er wordt mogelijk een waarschuwingsmel-
ding over de bediening van het rempedaal
weergegeven terwijl de ondersteunende sys-
temen zoals het PCS (Pre-Crash Safety-sys-
teem) (indien aanwezig) of het Dynamic
Radar Cruise Control-systeem met volledig
snelheidsbereik (indien aanwezig) in werking
zijn. Als een waarschuwingsmelding wordt
weergegeven, decelereer de auto dan of volg
de instructie op het multi-informatiedisplay.
Er wordt een waarschuwingsmelding weer-
gegeven wanneer het Brake Override-sys-
teem, de wegrijregeling (indien aanwezig) of
de Parking Support Brake-functie (indien
aanwezig) (→ Blz. 266, 413) in werking is.
Volg de instructies op het multi-informatiedis-
play.
●Als er een melding over de bediening van
de startknop wordt weergegeven (indien
aanwezig)
Er wordt een instructie voor de bediening van
de startknop weergegeven wanneer een
onjuiste procedure voor het starten van het
motor wordt uitgevoerd of wanneer de start-
knop onjuist wordt bediend. Volg de op het
multi-informatiedisplay weergegeven instruc-
ties om de startknop nogmaals te bedienen.
●Als er een melding over de bediening van
de selectiehendel wordt weergegeven
(indien aanwezig)
Om te voorkomen dat de selectiehendel in de
verkeerde stand wordt gezet of dat de auto
onverwachts in beweging komt, kan op het
multi-informatiedisplay een melding worden
weergegeven die u verzoekt om de selectie-
hendel in een andere stand te zetten. Volg in
dat geval de instructie van de melding en zet
de selectiehendel in de aangegeven stand.
●Als er een melding of afbeelding met
betrekking tot een geopend/gesloten
onderdeel of het bijvull en van een vloeistof
wordt weergegeven
Controleer het onderdeel dat op het multi-
informatiedisplay wordt weergegeven of dat
door het waarschuwingslampje wordt aange-
geven en los het probleem op, bijvoorbeeld
door het geopende portier te sluiten of de
vloeistof bij te vullen.
■Als er een melding wordt weergegeven
dat u naar een erkende Toyota-dealer of
hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste
deskundige moet gaan
Het systeem of onderdeel dat op het multi-
informatiedisplay wordt weergegeven, is
defect. Laat de auto onmiddellijk nakijken
door een erkende Toyota-dealer of herstel-
ler/reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige.
■Als er een melding wordt weergegeven
dat de handleiding moet worden
geraadpleegd
●Als de onderstaande berichten worden
weergegeven, volg dan de desbetreffende
instructies.
• “Engine Coolant Temp High” (hoge koel- vloeistoftemperatuur) ( →Blz. 661)
• “Exhaust Filter Full” (uitlaatgasfiltersys- teem vol) ( →Blz. 444)
●Als de onderstaande meldingen worden
weergegeven, is er mogelijk sprake van
een storing.
Breng de auto onmiddellijk op een veilige
plaats tot stilstand en neem contact op met
een erkende Toyota-dealer of herstel-
ler/reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige.
Doorrijden met de auto kan gevaarlijk zijn.
• “Charging System Malfunction” (storing laadsysteem)
• “High Transmission Fluid Temp” (tempera- tuur transmissievloeistof hoog) (AWD-uit-
voeringen met automatische transmissie)
• “Transmission Oil Temp. High” (tempera- tuur transmissievloeistof hoog) (auto's met
Multidrive CVT)
• “Smart Entry & Start System Malfunction” (storing Smart entry-systeem met start-
knop)
pM_RAV4_OM_OM42D20E_(EE).book Page 629 Friday, August 7, 2020 1:15 PM
