6308-2. Stappen die genomen moeten worden in noodgevallen
●Als de onderstaande meldingen worden
weergegeven, is er mogelijk sprake van
een storing.
Laat onmiddellijk de auto nakijken door
een erkende Toyota-dealer of herstel-
ler/reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige.
• “Oil Pressure Low” (lage oliedruk)
• “Braking Power Low” (lage remkracht)
■Als “Shift to P when Parked” (zet bij het
parkeren de selectiehendel in stand P)
wordt weergegeven (indien aanwezig)
De melding wordt weergegeven wanneer het
bestuurdersportier wordt geopend terwijl het
contact niet UIT is gezet en de selectiehendel
in een andere stand dan P stond.
Zet de selectiehendel in stand P.
■Als “Auto Power OFF to Conserve Bat-
tery” (Auto power off-functie ingescha-
keld om batterijpakket te sparen) wordt
weergegeven (indien aanwezig)
Het contact is UIT gezet door de automati-
sche power off-functie.
Wanneer de motor de volgende keer wordt
gestart, moet het motortoerental enigszins
worden verhoogd en gedurende ongeveer 5
minuten op dit niveau worden gehandhaafd
om de accu op te laden.
■Als “Engine Oil Level Low Add or
Replace” (Motoroliepeil laag. Bijvullen
of verversen) wordt weergegeven
Het motoroliepeil is mogelijk te laag. Contro-
leer het oliepeil en vul indien nodig olie bij.
Deze waarschuwingsmelding verschijnt
mogelijk wanneer de auto op een helling stil-
staat. Plaats de auto op een horizontale
ondergrond en controleer of de melding ver-
dwijnt.
■Als er een melding wordt weergegeven
dat er een storing in de camera voor
aanwezig is (indien aanwezig)
De onderstaande systemen worden mogelijk
tijdelijk uitgeschakeld tot het in de melding
aangegeven probleem is opgelost.
( → Blz. 331, 618)
●PCS (Pre-Crash Safety-systeem)*
●LTA (Lane Tracing Assist)*
●LDA (Lane Departure Alert met stuurrege-
ling)*
●Automatic High Beam*
●RSA (Road Sign Assist)*
●Dynamic Radar Cruise Control met volle-
dig snelheidsbereik*
●Dynamic Radar Cruise Control*
*
: Indien aanwezig
■Als “Radar Cruise Control Unavailable
See Owner's Manual” (Dynamic Radar
Cruise Control-systeem niet beschik-
baar. Zie handleiding) (indien aanwezig)
wordt weergegeven
Het Dynamic Radar Cruise Control-systeem
met volledig snelheidsbereik (indien aanwe-
zig) of het Dynamic Radar Cruise Control-
systeem (indien aanwezig) wordt tijdelijk uit-
geschakeld of tot het in de melding aange-
geven probleem is opgelost. (Oorzaken en
oplossingen: →Blz. 331)
■Als “Radar Cruise Control Unavailable”
(Dynamic Radar Cruise Control-sys-
teem niet beschikbaar) wordt weergege-
ven (indien aanwezig)
Het Dynamic Radar Cruise Control-systeem
met volledig snelheidsbereik (indien aanwe-
zig) of het Dynamic Radar Cruise Control-
systeem (indien aanwezig) kan tijdelijk niet
gebruikt worden. Gebruik het systeem wan-
neer dit weer beschikbaar is.
■Waarschuwingszoemer
→ Blz. 626
WAARSCHUWING
■Als er een waarschuwingslampje
gaat branden of een waarschuwings-
zoemer klinkt wanneer een waar-
schuwingsmelding wordt
weergegeven op het multi-informatie-
display
→ Blz. 627
OPMERKING
■“High Power Consumption Partial
Limit On AC/Heater Operation” (Hoog
energieverbruik. Bediening airco/ver-
warming gedeeltelijk beperkt) wordt
regelmatig weergegeven
Mogelijk is er een storing met betrekking
tot het laadsysteem of de accu kan verou-
derd zijn. Laat de auto nakijken door een
erkende Toyota-dealer of hersteller/repa-
rateur of een andere naar behoren gekwa-
lificeerde en uitgeruste deskundige.
pM_RAV4_OM_OM42D20E_(EE).book Page 630 Friday, August 7, 2020 1:15 PM

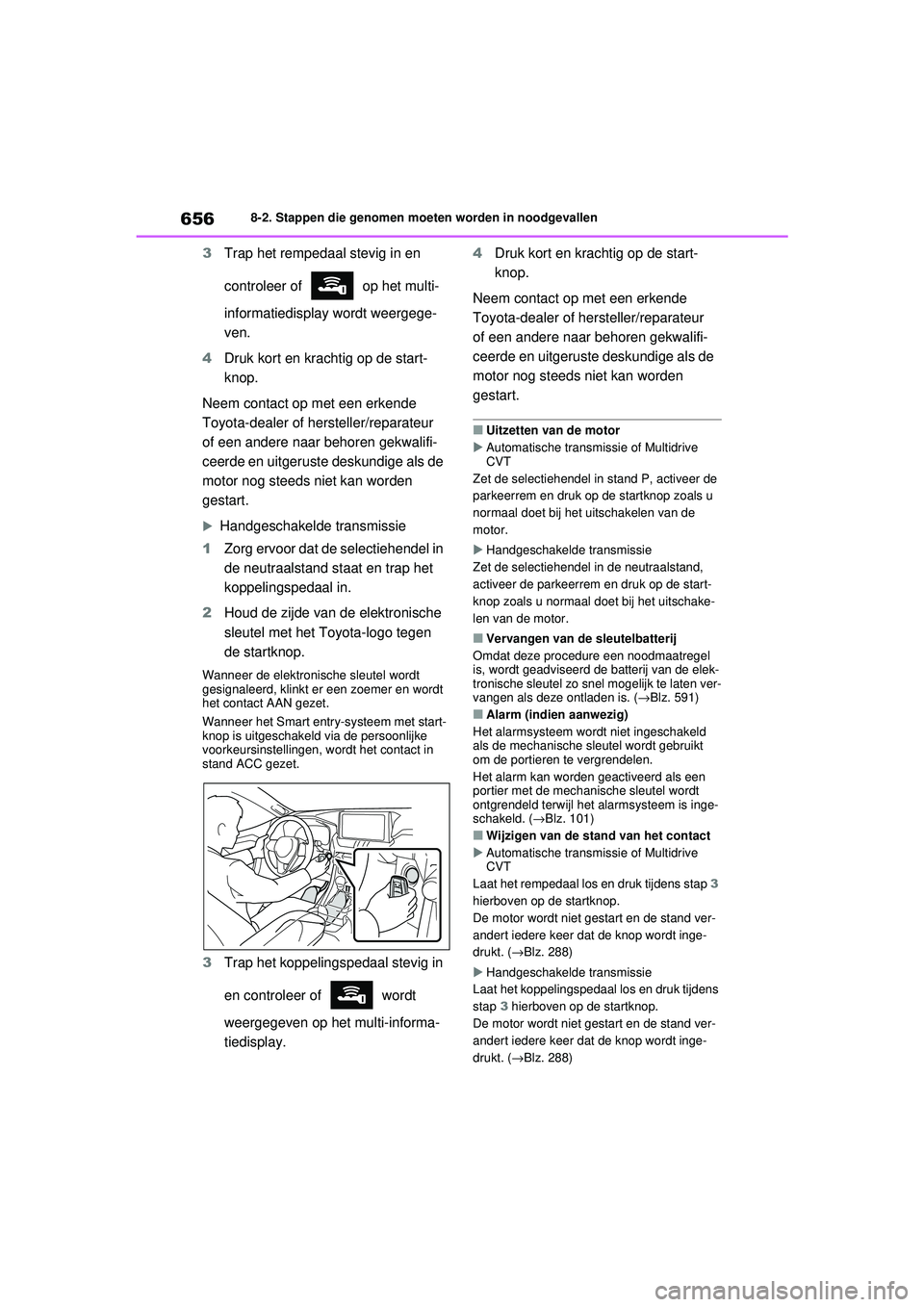

6568-2. Stappen die genomen moeten worden in noodgevallen
3Trap het rempedaal stevig in en
controleer of op het multi-
informatiedisplay wordt weergege-
ven.
4 Druk kort en krachtig op de start-
knop.
Neem contact op met een erkende
Toyota-dealer of hersteller/reparateur
of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige als de
motor nog steeds niet kan worden
gestart.
Handgeschakelde transmissie
1 Zorg ervoor dat de selectiehendel in
de neutraalstand st aat en trap het
koppelingspedaal in.
2 Houd de zijde van de elektronische
sleutel met het Toyota-logo tegen
de startknop.
Wanneer de elektronische sleutel wordt
gesignaleerd, klinkt er een zoemer en wordt
het contact AAN gezet.
Wanneer het Smart entry-systeem met start-
knop is uitgeschakel d via de persoonlijke
voorkeursinstellingen, wordt het contact in
stand ACC gezet.
3 Trap het koppelingspedaal stevig in
en controleer of wordt
weergegeven op het multi-informa-
tiedisplay. 4
Druk kort en krachtig op de start-
knop.
Neem contact op met een erkende
Toyota-dealer of hersteller/reparateur
of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige als de
motor nog steeds niet kan worden
gestart.
■Uitzetten van de motor
 Automatische transmissie of Multidrive
CVT
Zet de selectiehendel in stand P, activeer de
parkeerrem en druk op de startknop zoals u
normaal doet bij het uitschakelen van de
motor.
 Handgeschakelde transmissie
Zet de selectiehendel in de neutraalstand,
activeer de parkeerrem en druk op de start-
knop zoals u normaal doet bij het uitschake-
len van de motor.
■Vervangen van de sleutelbatterij
Omdat deze procedure een noodmaatregel
is, wordt geadviseerd de batterij van de elek-
tronische sleutel zo snel mogelijk te laten ver-
vangen als deze ontladen is. ( →Blz. 591)
■Alarm (indien aanwezig)
Het alarmsysteem wordt niet ingeschakeld
als de mechanische sleutel wordt gebruikt
om de portieren te vergrendelen.
Het alarm kan worden geactiveerd als een
portier met de mechanische sleutel wordt
ontgrendeld terwijl het alarmsysteem is inge-
schakeld. ( →Blz. 101)
■Wijzigen van de stand van het contact
 Automatische transmissie of Multidrive
CVT
Laat het rempedaal los en druk tijdens stap 3
hierboven op de startknop.
De motor wordt niet gestart en de stand ver-
andert iedere keer dat de knop wordt inge-
drukt. ( →Blz. 288)
 Handgeschakelde transmissie
Laat het koppelingspedaal los en druk tijdens
stap 3 hierboven op de startknop.
De motor wordt niet gestart en de stand ver-
andert iedere keer dat de knop wordt inge-
drukt. ( →Blz. 288)
pM_RAV4_OM_OM42D20E_(EE).book Page 656 Friday, August 7, 2020 1:15 PM

661
8
8-2. Stappen die genomen moeten worden in noodgevallen
Bij problemen
1
Breng de auto op een veilige plaats
tot stilstand, schakel de airconditio-
ning uit en zet vervolgens de motor
af.
2 Als er stoom te zien is:
Open, nadat de stoom is verdwe-
nen, voorzichtig de motorkap.
Als er geen stoom te zien is:
Open voorzichtig de motorkap.
WAARSCHUWING
●Was altijd uw handen nadat u de accu-
drager, de accupolen en andere accu-
gerelateerde onderdelen hebt aange-
raakt.
●Houd kinderen uit de buurt van de accu.
■Bij het vervangen van de accu
Neem voor meer informatie over het ver-
vangen van de accu contact op met een
erkende Toyota-dealer of hersteller/repa-
rateur of een andere naar behoren gekwa-
lificeerde en uitgeruste deskundige.
■Voorkomen van schade aan de auto
(auto's met handgeschakelde trans-
missie)
Probeer de auto niet aan te duwen of aan
te slepen omdat hierdoor de driewegkata-
lysator te heet kan worden en er brand kan
ontstaan.
OPMERKING
■Omgaan met startkabels
Zorg er bij het aansluiten van de startka-
bels voor dat deze niet verstrikt raken in
de koelventilator of in de aandrijfriem van
de motor.
Als de motor oververhit
raakt
Het volgende kan erop duiden dat
de auto oververhit raakt.
 De naald van de koelvloeistoftem-
peratuurmeter (→Blz. 112, 116)
komt in het rode gebied of u merkt
dat de motor minder vermogen
levert. (De auto accelereert bij-
voorbeeld niet als het gaspedaal
wordt ingetrapt.)
 “Engine Coolant Temp High Stop
in a Safe Place See Owner’s
Manual” (Temperatuur koelvloei-
stof te hoog. Breng auto op veilige
plaats tot stilstand. Raadpleeg
handleiding) wordt weergegeven
op het multi-informatiedisplay.
 Er komt stoom onder de motorkap
uit.
Correctieprocedures
pM_RAV4_OM_OM42D20E_(EE).book Page 661 Friday, August 7, 2020 1:15 PM

663
8
8-2. Stappen die genomen moeten worden in noodgevallen
Bij problemen
8
Controleer of “Engine Coolant
Temp High Stop in a Safe Place
See Owner’s Manual (Temperatuur
koelvloeistof te hoog. Breng auto op
veilige plaats tot stilstand. Raad-
pleeg handleiding)” wordt weerge-
geven op het multi-
informatiedisplay.
Als de melding niet verdwijnt:
Zet de motor uit en neem contact op
met een erkende Toyota-dealer of
hersteller/reparateur of een andere
naar behoren gekwalificeerde en
uitgeruste deskundige.
Als de melding niet wordt weerge-
geven:
Laat de auto nakijken door de
dichtstbijzijnde erkende Toyota-
dealer of hersteller/reparateur of
een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
WAARSCHUWING
■Bij controles in de motorruimte van
uw auto
Neem de volgende voorzorgsmaatregelen
in acht.
Het niet in acht nemen van de voorzorgs-
maatregelen kan ernstig letsel, zoals
brandwonden, tot gevolg hebben.
●Als er stoom onder de motorkap van-
daan komt, open de motorkap dan niet
voordat de stoom is verdwenen. De
motorruimte kan zeer heet zijn.
●Houd uw handen en kleding (met name
stropdassen, sjaals en dassen) uit de
buurt van de ventilator en aandrijfrie-
men. Als u dit niet doet, kunnen uw han-
den of kleding bekneld raken, wat kan
leiden tot ernstig letsel.
●Draai de dop van het koelvloeistofreser-
voir niet los als de motor en de radiateur
heet zijn. Er kan hete stoom of koel-
vloeistof uit spuiten.
OPMERKING
■Bij het bijvullen van koelvloeistof
Vul langzaam koelvloeistof bij nadat de
motor voldoende is afgekoeld. Het te snel
bijvullen van koude koelvloeistof bij een
hete motor kan schade aan de motor ver-
oorzaken.
■Voorkomen van beschadigingen aan
het koelsysteem
Houd u aan de volgende voorzorgsmaat-
regelen:
●Zorg dat de koelvloeistof niet verontrei-
nigd raakt (bijvoorbeeld met zand of
stof)
●Gebruik geen koelvloeistofadditief.
pM_RAV4_OM_OM42D20E_(EE).book Page 663 Friday, August 7, 2020 1:15 PM

683
9

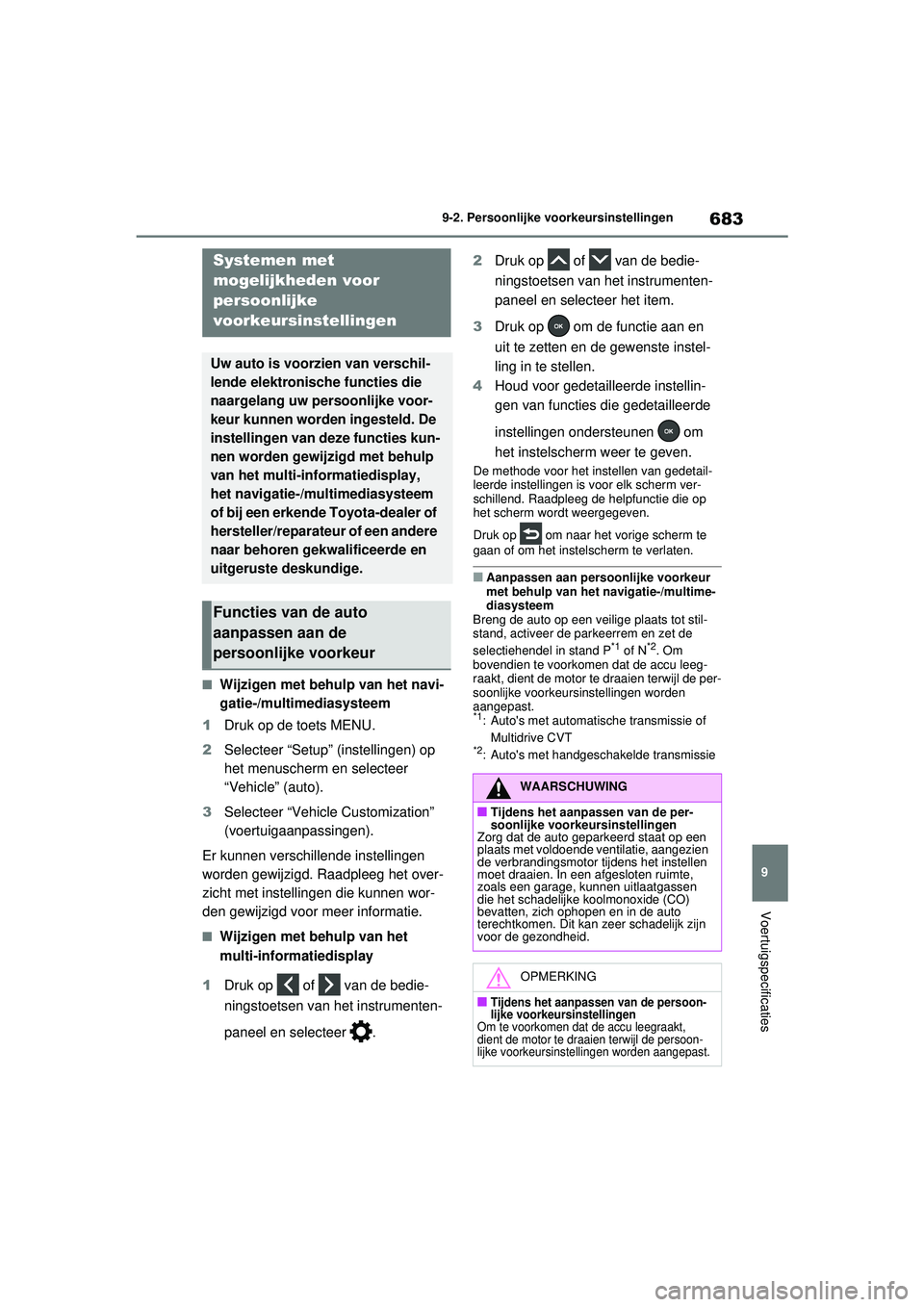

9-2. Persoonlijke voorkeursinstellingen
Voertuigspecificaties
9-2.Persoonlijke voorkeursinstellingen
■Wijzigen met behulp van het navi-
gatie-/multimediasysteem
1 Druk op de toets MENU.
2 Selecteer “Setup” (instellingen) op
het menuscherm en selecteer
“Vehicle” (auto).
3 Selecteer “Vehicle Customization”
(voertuigaanpassingen).
Er kunnen verschillende instellingen
worden gewijzigd. Raadpleeg het over-
zicht met instellingen die kunnen wor-
den gewijzigd voor meer informatie.
■Wijzigen met behulp van het
multi-informatiedisplay
1 Druk op of van de bedie-
ningstoetsen van het instrumenten-
paneel en selecteer . 2
Druk op of van de bedie-
ningstoetsen van het instrumenten-
paneel en selecteer het item.
3 Druk op om de functie aan en
uit te zetten en de gewenste instel-
ling in te stellen.
4 Houd voor gedetailleerde instellin-
gen van functies die gedetailleerde
instellingen ondersteunen om
het instelscherm weer te geven.
De methode voor het instellen van gedetail-
leerde instellingen is voor elk scherm ver-
schillend. Raadpleeg de helpfunctie die op
het scherm wordt weergegeven.
Druk op om naar het vorige scherm te
gaan of om het instelscherm te verlaten.
■Aanpassen aan persoonlijke voorkeur
met behulp van het navigatie-/multime-
diasysteem
Breng de auto op een veilige plaats tot stil-
stand, activeer de parkeerrem en zet de
selectiehendel in stand P
*1 of N*2. Om
bovendien te voorkomen dat de accu leeg-
raakt, dient de motor te draaien terwijl de per-
soonlijke voorkeursinstellingen worden
aangepast.
*1: Auto's met automatische transmissie of
Multidrive CVT
*2: Auto's met handgeschakelde transmissie
Systemen met
mogelijkheden voor
persoonlijke
voorkeursinstellingen
Uw auto is voorzien van verschil-
lende elektronische functies die
naargelang uw persoonlijke voor-
keur kunnen worden ingesteld. De
instellingen van deze functies kun-
nen worden gewijzigd met behulp
van het multi-info rmatiedisplay,
het navigatie-/multimediasysteem
of bij een erkende Toyota-dealer of
hersteller/reparateur of een andere
naar behoren gekwalificeerde en
uitgeruste deskundige.
Functies van de auto
aanpassen aan de
persoonlijke voorkeur
WAARSCHUWING
■Tijdens het aanpassen van de per-
soonlijke voorkeursinstellingen
Zorg dat de auto geparkeerd staat op een
plaats met voldoende ventilatie, aangezien
de verbrandingsmotor tijdens het instellen
moet draaien. In een afgesloten ruimte,
zoals een garage, kunnen uitlaatgassen
die het schadelijke koolmonoxide (CO)
bevatten, zich ophopen en in de auto
terechtkomen. Dit kan zeer schadelijk zijn
voor de gezondheid.
OPMERKING
■Tijdens het aanpassen van de persoon-
lijke voorkeursinstellingen
Om te voorkomen dat de accu leegraakt,
dient de motor te draaien terwijl de persoon-
lijke voorkeursinstellingen worden aangepast.
pM_RAV4_OM_OM42D20E_(EE).book Page 683 Friday, August 7, 2020 1:15 PM

6849-2. Persoonlijke voorkeursinstellingen
Sommige voorkeursinstellingen zijn van invloed op de instellingen van andere func-
ties. Neem voor meer informatie contact op met een erkende Toyota-dealer of her-
steller/reparateur of een andere naar behoren gekwalificeerde en uitgeruste
deskundige.
Auto's met navigatiesysteem of multimediasysteem: Instellingen die u met het
scherm van het navigatiesysteem of multimediasysteem kunt wijzigen
Instellingen die u met behulp van het multi-informatiedisplay kunt wijzigen
Instellingen die door een erkende Toyota-d ealer of hersteller/reparateur of een
andere naar behoren gekwalificeerde en uitgeruste deskundige kunnen worden
gewijzigd
Definitie van symbolen: O = beschikbaar, – = niet beschikbaar
■Alarm ( →Blz. 101)
*: Indien aanwezig
■Meters, tellers en multi-informatiedisplay ( →Blz. 112, 116, 121)
Systemen met mogelijkheden voor persoonlijke
voorkeursinstellingen
FunctieStandaard-
instellingPersoonlijke
voorkeursinstelling
Aanpassen van de gevoeligheid van
de inbraaksensor wanneer een ruit
is geopend
*StandaardLaag––O
Schakelt het alarm uit wanneer de
portieren worden ontgrendeld met
de mechanische sleutel
UitAan––O
Functie*1Standaard-
instellingPersoonlijke
voorkeursinstelling
Klok (instellen tijd)⎯⎯OO*2–
Klok (displaytype)*312-uurs weergave24-uurs weergaveOO*2–
Taal*3“English” (Engels)Behalve Engels*4–O–
Eenheden*3km (l/100 km)km (km/liter)–O–
Weergave snelheidsmeter*6AnaloogDigitaal–O–
ECO-controlelampje*5AanUit–O–
A
B
C
ABC
ABC
pM_RAV4_OM_OM42D20E_(EE).book Page 684 Friday, August 7, 2020 1:15 PM

685
9
9-2. Persoonlijke voorkeursinstellingen
Voertuigspecificaties
*1: Voor meer informatie over elke functie:
→Blz. 126
*2: Alleen auto's zonder navigatiesysteem of multimediasysteem
*3: De standaardinstelling verschilt per land.
*4: De beschikbare talen kunnen per regio verschillend zijn.
*5: Indien aanwezig
*6: Alleen auto's met 7 inch display
*7: AWD-uitvoeringen
“Fuel Economy” (brandstofverbruik)
“Total Average”
(totaal gemid- delde)
“Trip Average” (rit-
gemiddelde)
–O–“Tank Average”
(gemiddelde per tankbeurt)
Audiosysteemgekoppeld display*5AanUit–O–
Display AWD-systeem*7AanUit–O–
Type rij-informatieTrip (rit)Total (totaal)–O–
Rij-informatie-items (eerste item)Afstand
Gemiddelde rij- snelheid
–O–
Totale tijd
Rij-informatie-items (tweede item)Totale tijd
Gemiddelde rij-snelheid
–O–
Afstand
Pop-updisplayAanUit–O–
Multi-informatiedisplay uitUitAan–O–
SuggestiefunctieAan
Aan (bij stil-
staande auto)
O–O
Uit
Functie*1Standaard-
instellingPersoonlijke
voorkeursinstellingABC
pM_RAV4_OM_OM42D20E_(EE).book Page 685 Friday, August 7, 2020 1:15 PM

700Wat moet u doen als... (Problemen oplossen)
De auto power off-functie wordt
bediend als het contact gedurende
een bepaalde tijd in stand ACC of
AAN staat (de motor draait niet).
(→Blz. 289)
 Het controlelampje van de veilig-
heidsgordel knippert
Dragen de bestuurder en de passagiers hun
veiligheidsgordel? (→ Blz. 625
, 626)
Het waarschuwingslampje van de
parkeerrem brandt
Is de parkeerrem gedeactiveerd?
(→ Blz. 303)
Afhankelijk van de situatie klinken er
mogelijk ook andere soorten waarschu-
wingszoemers. ( →Blz. 618, 628)
 Heeft iemand een portier geopend
tijdens het instellen van het alarm?
De sensor signaleert dit en laat het
alarm klinken. ( →Blz. 101)
Zet om het alarm uit te schakelen het con-
tact AAN of start de motor.
Wordt de melding weergegeven op
het multi-informatiedisplay?
Controleer de melding op het multi-
informatiedisplay. ( →Blz. 628)
 Wanneer een waarschuwings-
lampje gaat branden of een waar-
schuwingsmelding wordt
weergegeven, raadpleeg dan
Blz. 618, 628.
 Auto's zonder reservewiel
Breng de auto op een veilige plaats tot stil-
stand en repareer de lekke band met de
bandenreparatieset. ( →Blz. 631)
 Auto's met reservewiel
Breng de auto op een veilige plaats
tot stilstand en vervang de lekke
band door het reservewiel.
(→Blz. 642)
 Voer de procedure uit voor als de
auto vastzit in modder, vuil of
sneeuw. ( →Blz. 664)
Het contact wordt automatisch
UIT gezet (auto's met Smart
entry-systeem en startknop)
Tijdens het rijden klinkt een
waarschuwingszoemer
Er wordt een alarm geactiveerd
en de claxon klinkt (indien aan-
wezig)Bij het verlaten van de auto
klinkt een waarschuwingszoe-
mer
Er gaat een waarschuwings-
lampje branden of er wordt een
waarschuwingsmelding weerge-
geven
Wanneer zich een probleem
heeft voorgedaan
Als uw auto een lekke band
heeft
De auto zit vast
pM_RAV4_OM_OM42D20E_(EE).book Page 700 Friday, August 7, 2020 1:15 PM
