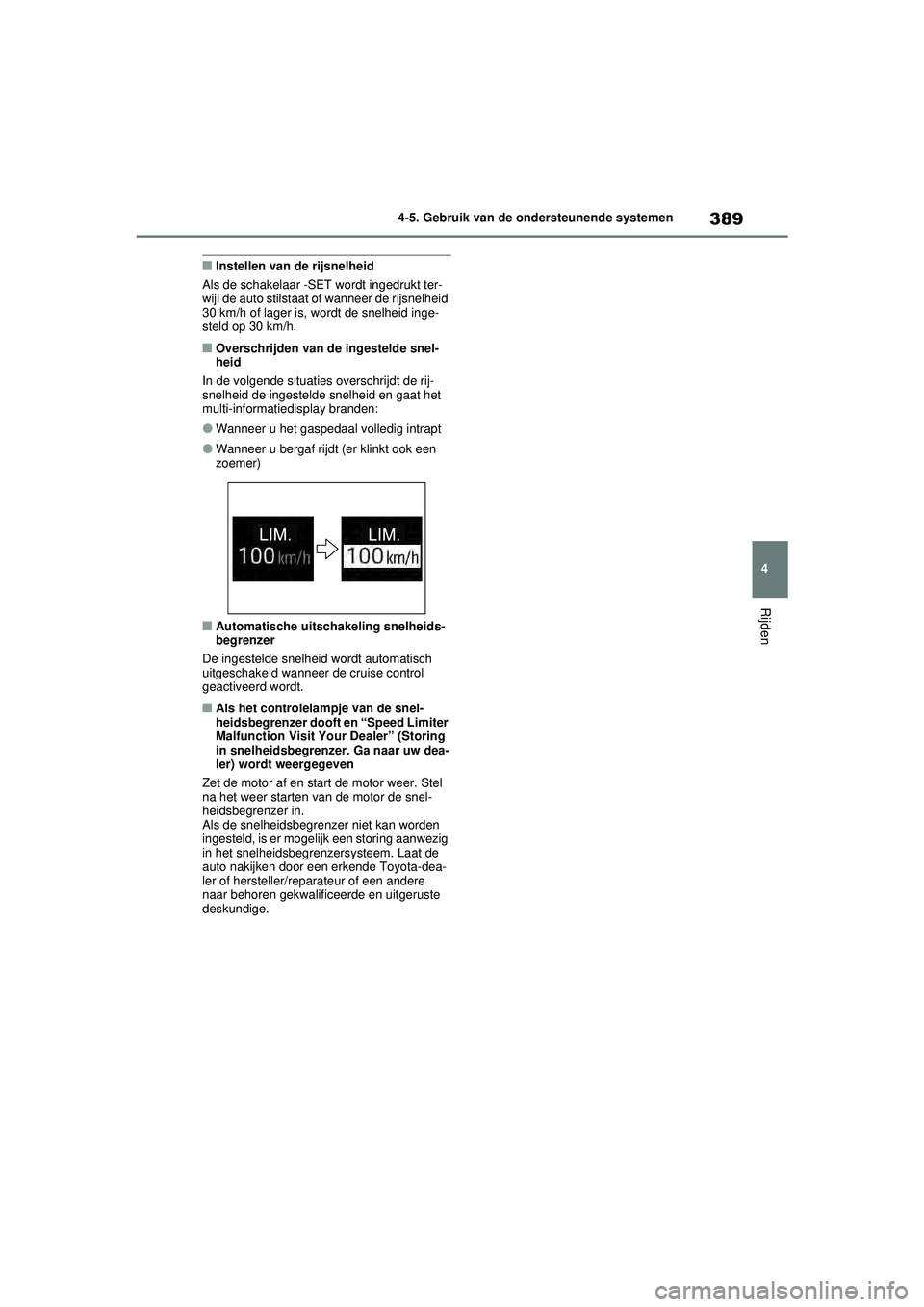

389
4
4-5. Gebruik van de ondersteunende systemen
Rijden
■Instellen van de rijsnelheid
Als de schakelaar -SET wordt ingedrukt ter-
wijl de auto stilstaat of wanneer de rijsnelheid
30 km/h of lager is, wordt de snelheid inge-
steld op 30 km/h.
■Overschrijden van de ingestelde snel-
heid
In de volgende situaties overschrijdt de rij-
snelheid de ingestelde snelheid en gaat het
multi-informatiedisplay branden:
●Wanneer u het gaspedaal volledig intrapt
●Wanneer u bergaf rijdt (er klinkt ook een
zoemer)
■Automatische uitschakeling snelheids-
begrenzer
De ingestelde snelheid wordt automatisch
uitgeschakeld wanneer de cruise control
geactiveerd wordt.
■Als het controlelampje van de snel-
heidsbegrenzer dooft en “Speed Limiter
Malfunction Visit Your Dealer” (Storing
in snelheidsbegrenzer. Ga naar uw dea-
ler) wordt weergegeven
Zet de motor af en start de motor weer. Stel
na het weer starten van de motor de snel-
heidsbegrenzer in.
Als de snelheidsbegrenzer niet kan worden
ingesteld, is er mogelij k een storing aanwezig
in het snelheidsbegrenzersysteem. Laat de
auto nakijken door een erkende Toyota-dea-
ler of hersteller/reparateur of een andere
naar behoren gekwalificeerde en uitgeruste
deskundige.
pM_RAV4_OM_OM42D20E_(EE).book Page 389 Friday, August 7, 2020 1:15 PM

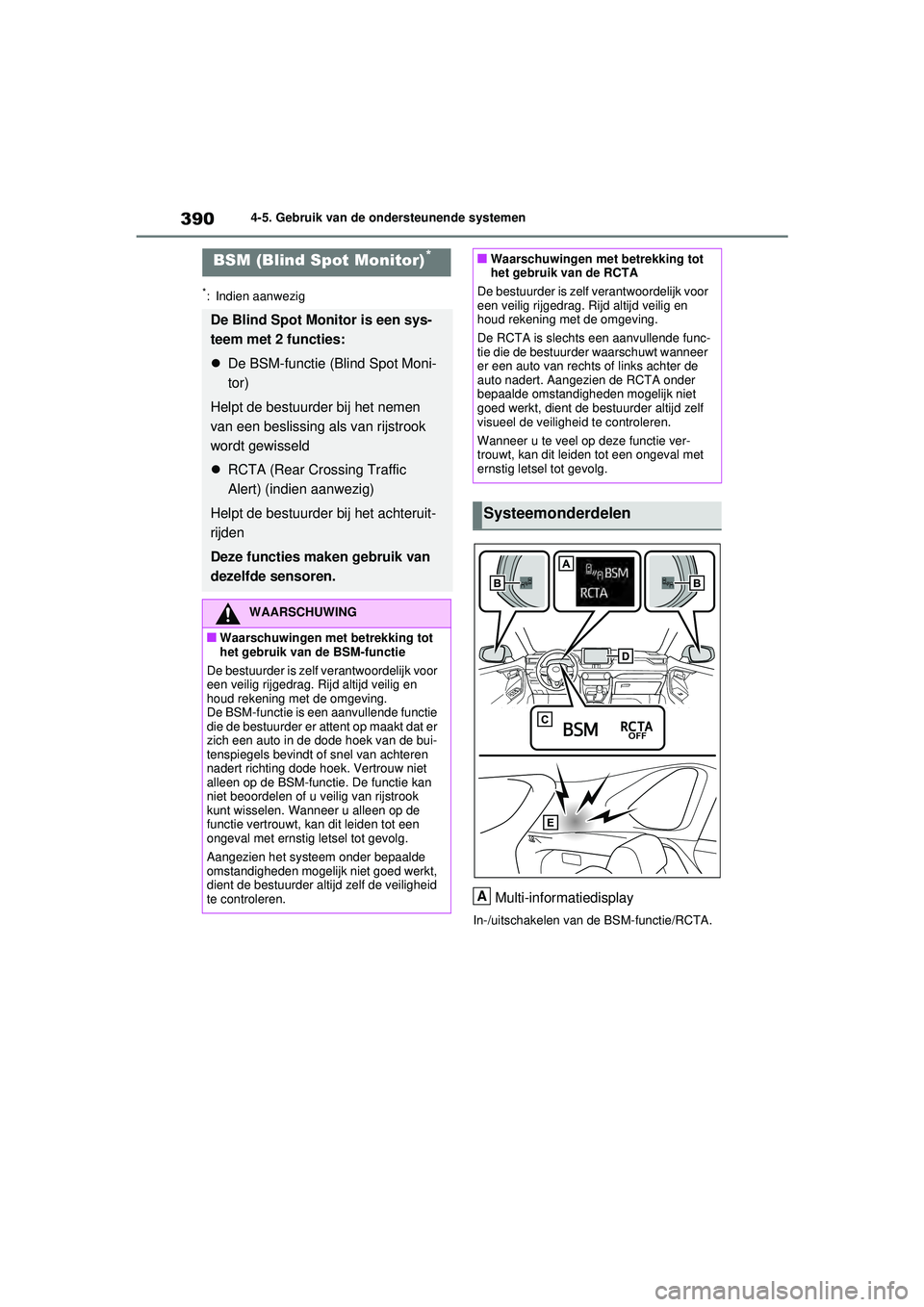

3904-5. Gebruik van de ondersteunende systemen
*: Indien aanwezig
Multi-informatiedisplay
In-/uitschakelen van de BSM-functie/RCTA.
BSM (Blind Spot Monitor)*
De Blind Spot Monitor is een sys-
teem met 2 functies:
De BSM-functie (Blind Spot Moni-
tor)
Helpt de bestuurder bij het nemen
van een beslissing als van rijstrook
wordt gewisseld
 RCTA (Rear Crossing Traffic
Alert) (indien aanwezig)
Helpt de bestuurder bij het achteruit-
rijden
Deze functies maken gebruik van
dezelfde sensoren.
WAARSCHUWING
■Waarschuwingen met betrekking tot
het gebruik van de BSM-functie
De bestuurder is zelf verantwoordelijk voor
een veilig rijgedrag. Rijd altijd veilig en
houd rekening met de omgeving.
De BSM-functie is een aanvullende functie
die de bestuurder er attent op maakt dat er
zich een auto in de dode hoek van de bui-
tenspiegels bevindt of snel van achteren
nadert richting dode hoek. Vertrouw niet
alleen op de BSM-functie. De functie kan
niet beoordelen of u veilig van rijstrook
kunt wisselen. Wanneer u alleen op de
functie vertrouwt, kan dit leiden tot een
ongeval met ernstig letsel tot gevolg.
Aangezien het systeem onder bepaalde
omstandigheden mogelijk niet goed werkt,
dient de bestuurder altijd zelf de veiligheid
te controleren.
■Waarschuwingen met betrekking tot
het gebruik van de RCTA
De bestuurder is zelf verantwoordelijk voor
een veilig rijgedrag. Rijd altijd veilig en
houd rekening met de omgeving.
De RCTA is slechts een aanvullende func-
tie die de bestuurder waarschuwt wanneer
er een auto van rechts of links achter de
auto nadert. Aangezien de RCTA onder
bepaalde omstandigheden mogelijk niet
goed werkt, dient de bestuurder altijd zelf
visueel de veiligheid te controleren.
Wanneer u te veel op deze functie ver-
trouwt, kan dit leiden tot een ongeval met
ernstig letsel tot gevolg.
Systeemonderdelen
A
pM_RAV4_OM_OM42D20E_(EE).book Page 390 Friday, August 7, 2020 1:15 PM

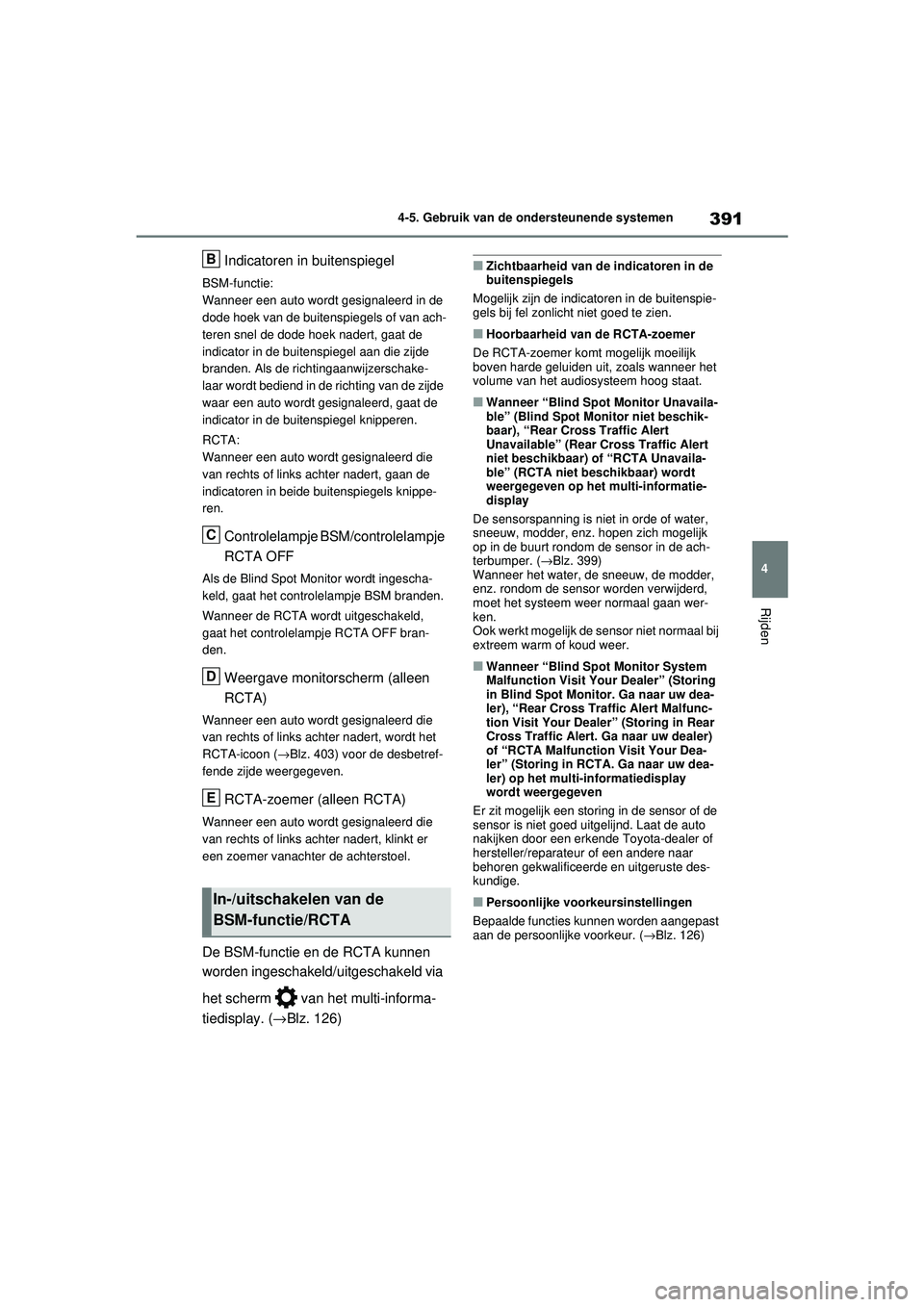

391
4
4-5. Gebruik van de ondersteunende systemen
Rijden
Indicatoren in buitenspiegel
BSM-functie:
Wanneer een auto wordt gesignaleerd in de
dode hoek van de buitenspiegels of van ach-
teren snel de dode hoek nadert, gaat de
indicator in de buitenspiegel aan die zijde
branden. Als de richtingaanwijzerschake-
laar wordt bediend in de richting van de zijde
waar een auto wordt gesignaleerd, gaat de
indicator in de buitenspiegel knipperen.
RCTA:
Wanneer een auto wordt gesignaleerd die
van rechts of links achter nadert, gaan de
indicatoren in beide buitenspiegels knippe-
ren.
Controlelampje BSM/controlelampje
RCTA OFF
Als de Blind Spot Monitor wordt ingescha-
keld, gaat het controlelampje BSM branden.
Wanneer de RCTA wordt uitgeschakeld,
gaat het controlelampje RCTA OFF bran-
den.
Weergave monitorscherm (alleen
RCTA)
Wanneer een auto wordt gesignaleerd die
van rechts of links achter nadert, wordt het
RCTA-icoon (
→Blz. 403) voor de desbetref-
fende zijde weergegeven.
RCTA-zoemer (alleen RCTA)
Wanneer een auto wordt gesignaleerd die
van rechts of links achter nadert, klinkt er
een zoemer vanachter de achterstoel.
De BSM-functie en de RCTA kunnen
worden ingeschakeld/uitgeschakeld via
het scherm van het multi-informa-
tiedisplay. ( →Blz. 126)
■Zichtbaarheid van de indicatoren in de
buitenspiegels
Mogelijk zijn de indicatoren in de buitenspie-
gels bij fel zonlicht niet goed te zien.
■Hoorbaarheid van de RCTA-zoemer
De RCTA-zoemer komt mogelijk moeilijk
boven harde geluiden uit, zoals wanneer het
volume van het audiosysteem hoog staat.
■Wanneer “Blind Spot Monitor Unavaila-
ble” (Blind Spot Monitor niet beschik-
baar), “Rear Cross Traffic Alert
Unavailable” (Rear Cross Traffic Alert
niet beschikbaar) of “RCTA Unavaila-
ble” (RCTA niet beschikbaar) wordt
weergegeven op het multi-informatie-
display
De sensorspanning is niet in orde of water,
sneeuw, modder, enz. hopen zich mogelijk
op in de buurt rondom de sensor in de ach-
terbumper. ( →Blz. 399)
Wanneer het water, de sneeuw, de modder,
enz. rondom de sensor worden verwijderd,
moet het systeem weer normaal gaan wer-
ken.
Ook werkt mogelijk de sensor niet normaal bij
extreem warm of koud weer.
■Wanneer “Blind Spot Monitor System
Malfunction Visit Your Dealer” (Storing
in Blind Spot Monitor. Ga naar uw dea-
ler), “Rear Cross Traffic Alert Malfunc-
tion Visit Your Dealer” (Storing in Rear
Cross Traffic Alert. Ga naar uw dealer)
of “RCTA Malfunction Visit Your Dea-
ler” (Storing in RCTA. Ga naar uw dea-
ler) op het multi-informatiedisplay
wordt weergegeven
Er zit mogelijk een storing in de sensor of de
sensor is niet goed uitgelijnd. Laat de auto
nakijken door een erkende Toyota-dealer of
hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste des-
kundige.
■Persoonlijke voorkeursinstellingen
Bepaalde functies kunnen worden aangepast
aan de persoonlijke voorkeur. ( →Blz. 126)In-/uitschakelen van de
BSM-functie/RCTA
B
C
D
E
pM_RAV4_OM_OM42D20E_(EE).book Page 391 Friday, August 7, 2020 1:15 PM

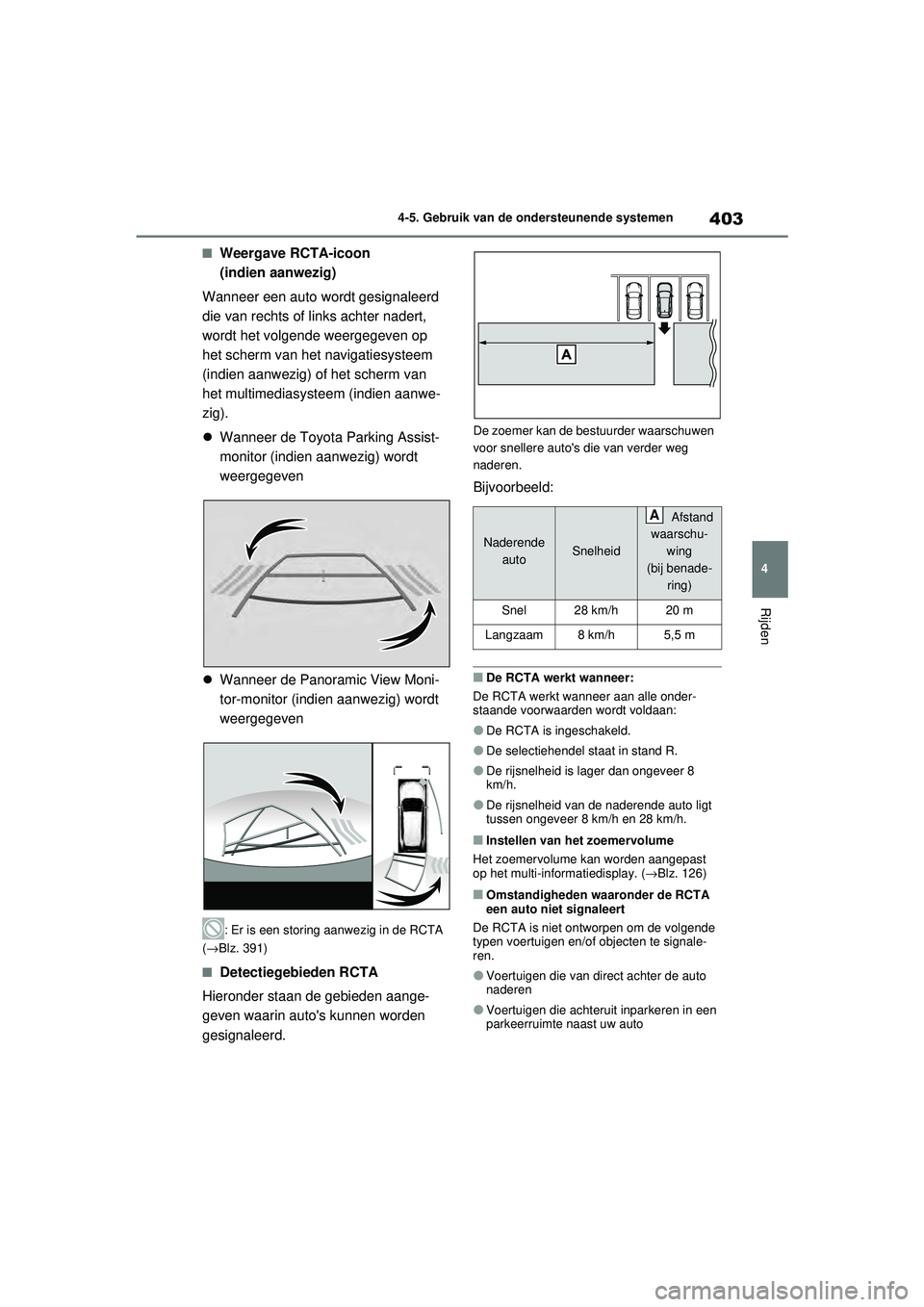

403
4
4-5. Gebruik van de ondersteunende systemen
Rijden
■Weergave RCTA-icoon
(indien aanwezig)
Wanneer een auto wordt gesignaleerd
die van rechts of links achter nadert,
wordt het volgende weergegeven op
het scherm van het navigatiesysteem
(indien aanwezig) of het scherm van
het multimediasysteem (indien aanwe-
zig).
 Wanneer de Toyota Parking Assist-
monitor (indien aanwezig) wordt
weergegeven
 Wanneer de Panoramic View Moni-
tor-monitor (indien aanwezig) wordt
weergegeven
: Er is een storing aanwezig in de RCTA
( → Blz. 391)
■Detectiegebieden RCTA
Hieronder staan de gebieden aange-
geven waarin auto's kunnen worden
gesignaleerd.
De zoemer kan de bestuurder waarschuwen
voor snellere auto's die van verder weg
naderen.
Bijvoorbeeld:
■De RCTA werkt wanneer:
De RCTA werkt wanneer aan alle onder-
staande voorwaarden wordt voldaan:
●De RCTA is ingeschakeld.
●De selectiehendel staat in stand R.
●De rijsnelheid is lager dan ongeveer 8
km/h.
●De rijsnelheid van de naderende auto ligt
tussen ongeveer 8 km/h en 28 km/h.
■Instellen van het zoemervolume
Het zoemervolume kan worden aangepast
op het multi-informatiedisplay. ( →Blz. 126)
■Omstandigheden waaronder de RCTA
een auto niet signaleert
De RCTA is niet ontworpen om de volgende
typen voertuigen en/of objecten te signale-
ren.
●Voertuigen die van direct achter de auto
naderen
●Voertuigen die achteruit inparkeren in een
parkeerruimte naast uw auto
Naderende autoSnelheid
Afstand
waarschu- wing
(bij benade- ring)
Snel28 km/h20 m
Langzaam8 km/h5,5 m
A
pM_RAV4_OM_OM42D20E_(EE).book Page 403 Friday, August 7, 2020 1:15 PM

4064-5. Gebruik van de ondersteunende systemen
■Display (multi-informatiedisplay)
Wanneer de sensoren een object, zoals
een muur, signaleren, wordt er een
afbeelding weergegeven op het multi-
informatiedisplay overeenkomstig de
positie van en de afstand tot het object.
Signalering hoeksensor voor (indien
aanwezig)
Signaleren binnenste sensor voor
(indien aanwezig)
*1
Signaleren hoeksensor achter*2
Signaleren binnenste sensor ach-
ter
*2
*1: Weergegeven als de selectiehendel in een rijpositie staat
*2: Weergegeven als de selectiehendel in
stand R staat
■Display (scherm audiosysteem)
Wanneer de sensoren een object, zoals
een muur, signaleren, wordt er een
afbeelding weergegeven op het scherm
van het navigatie systeem (indien aan-
wezig) of het scherm van het multime-
diasysteem (indien aanwezig)
overeenkomstig de positie van en de
afstand tot het object.
 Wanneer de Toyota Parking Assist-
monitor (indien aanwezig) wordt
weergegeven
Bij detectie van een obstakel verschijnt er in
de bovenhoek van het scherm een vereen-
voudigde weergave.
Wanneer de Panoramic View Moni-
tor-monitor (indien aanwezig) wordt
weergegeven
Panoramabeeld*
Er wordt een afbeelding weergegeven wan-
neer de Panoramic View Monitor wordt
weergegeven.
*: Bij detectie van een obstakel verschijnt er
in de bovenhoek van het scherm een ver-
eenvoudigde weergave terwijl de vergrote
weergave wordt getoond.
 Behalve panoramabeeld
A
B
C
D
pM_RAV4_OM_OM42D20E_(EE).book Page 406 Friday, August 7, 2020 1:15 PM

407
4
4-5. Gebruik van de ondersteunende systemen
Rijden
Bij detectie van een obstakel verschijnt er in
de bovenhoek van het scherm een vereen-
voudigde weergave.
De Toyota Parking Assist-sensor kan
worden ingeschakeld/uitgeschakeld via
het scherm van het multi-informa-
tiedisplay. (
→Blz. 126)
Wanneer de Toyota Parking Assist-sensor
wordt uitgeschakeld, gaat het controlelampje
Toyota Parking Assist-sensor OFF
(→ Blz. 109) op het multi-informatiedisplay
branden.
Als u het systeem weer wilt inschakelen,
selecteer dan op het multi-informatie-
display, selecteer en zet het vervol-
gens aan.
Wanneer het systeem is uitgeschakeld, blijft
het uitgeschakeld, zelfs als het contact AAN
wordt gezet nadat dit UIT was gezet.
Toyota Parking Assist-sensor
in-/uitschakelen
WAARSCHUWING
■Voorzorgsmaatregelen Toyota Par-
king Assist-sensor
Neem de volgende voorzorgsmaatregelen
in acht.
Anders kan een ongeval het gevolg zijn.
●Rijd als het systeem is ingeschakeld
niet harder dan 10 km/h.
●Het detectiegebied van de sensoren en
de reactietijden zijn beperkt. Controleer
tijdens het voor- of achteruitrijden of de
omgeving (vooral naast de auto) veilig is
en rijd langzaam. Regel de snelheid met
het rempedaal.
●Monteer geen accessoires in de buurt
van de bumpers omdat deze gebieden
binnen de detectiegebieden van de sen-
soren vallen.
●Objecten direct onder de bumper wor-
den niet waargenomen.
Smalle paaltjes of objecten die lager zijn
dan de sensor worden mogelijk niet
gesignaleerd wanneer u ze nadert, zelfs
als ze eenmaal zijn gesignaleerd.
■Wanneer moet de functie uitgescha-
keld worden
Schakel in de volgende situaties de functie
uit, omdat deze anders mogelijk zelfs
werkt als er geen kans op een aanrijding
is.
●De auto is uitgerust met een universele
staafantenne, een draadloze antenne of
mistlampen.
●De voor- of achterbumper of een sensor
ondergaat een sterke schok.
●Als een niet-originele Toyota-wielop-
hanging (bijvoorbeeld verlaagde wielop-
hanging) is gemonteerd.
●Er zijn sleepogen geplaatst.
●Er is een kentekenplaat met achter-
grondverlichting gemonteerd.
■Bij gebruik van de Toyota Parking
Assist-sensor
In de volgende gevallen werkt het systeem
mogelijk niet goed als gevolg van een sto-
ring in een sensor, enz. Laat de auto nakij-
ken door een erkende Toyota-dealer of
hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste
deskundige.
●Het display van de Toyota Parking
Assist-sensor knippert of wordt continu
weergegeven en er klinkt een piepsig-
naal terwijl er geen objecten worden
gesignaleerd.
●Als het gedeelte rond de sensor in aan-
raking komt met iets of wordt blootge-
steld aan een krachtige schok.
●Als de bumper of grille ergens tegenaan
komt.
pM_RAV4_OM_OM42D20E_(EE).book Page 407 Friday, August 7, 2020 1:15 PM

4084-5. Gebruik van de ondersteunende systemen
■Het systeem kan worden geactiveerd
wanneer
●Het contact AAN staat.
●De Toyota Parking Assist-sensor is inge-
schakeld.
●De rijsnelheid lager is dan ongeveer 10
km/h.
●De selectiehendel in een andere stand dan
P staat.
■Als “Parking Assist Unavailable Clean
Parking Assist Sensor” (Parking Assist
niet beschikbaar, reinig Parking Assist-
sensor) wordt weergegeven op het
multi-informatiedisplay
Mogelijk is een van de sensoren bedekt met
bijvoorbeeld ijs, sneeuw of vuil. Verwijder dit
van de sensor om te zorgen dat het systeem
weer normaal werkt.
Ook wordt er bij lage temperaturen mogelijk
een waarschuwingsmelding weergegeven
doordat zich ijs vormt op een sensor en een
sensor daardoor mogelij k geen obstakels sig-
naleert. Zodra het ijs smelt, zal het systeem
weer normaal werken.
Als er een waarschuwingsmelding wordt
weergegeven terwijl de sensor schoon is, is
er mogelijk een storing aanwezig in de sen-
sor. Laat de auto nakijken door een erkende
Toyota-dealer of hersteller/reparateur of een
andere naar behoren gekwalificeerde en uit-
geruste deskundige.
■Als “Parking Assist Unavailable” (Par-
king Assist niet beschikbaar) wordt
weergegeven op het multi-informatie-
display (auto's met PKSB)
●Er kan continu water over de sensor stro-
men, zoals bij zware regenval. Als het sys-
teem signaleert dat de toestand weer
normaal is, zal het systeem weer normaal
werken.
●Mogelijk is het systeem na het losnemen
en weer aansluiten van een accuklem niet
geïnitialiseerd. Initialiseer het systeem.
( → Blz. 408)
Als deze melding na de initialisatie nog
steeds wordt weergegeven, laat de auto
dan controleren door een erkende Toyota-
dealer of hersteller/reparateur of een
andere naar behoren gekwalificeerde en
uitgeruste deskundige.
■Als een accuklem is losgenomen en
weer is aangesloten (auto's met PKSB)
Het systeem moet worden geïnitialiseerd.
Rijd om het systeem te initialiseren gedu-
rende ten minste 5 seconden recht vooruit
met een snelheid van ongeveer 35 km/h of
hoger.
■Detectie-informatie sensoren
●Het detectiegebied van de sensoren is
beperkt tot het gebied rond de voor- en
achterbumper van de auto.
●Tijdens het gebruik kunnen zich de vol-
gende situaties voordoen:
• Afhankelijk van de vorm van het object en andere factoren kan de detectieafstand
korter worden of kan detectie niet mogelijk
zijn.
• Tussen het signaleren van een statisch object en de weergave zit een kleine ver-
traging (geluid waarschuwingszoemer).
Ook als er met lage snelheid wordt gere-
den, bestaat de mogelijkheid dat het object
binnen 30 cm van de sensoren komt voor-
dat het display wordt weergegeven en de
waarschuwingszoemer hoorbaar is.
• Het kan moeilijk zijn om de zoemer te horen als het audiosysteem hard staat of
als de luchtcirculati e van de airconditioning
veel geluid produceert.
• Het kan moeilijk zijn om de geluidssignalen te horen ten gevolge van geluiden van
andere systemen.
WAARSCHUWING
●Als het display knippert of continu wordt
weergegeven en er geen zoemer klinkt,
behalve wanneer het geluid is gedempt.
■Opmerkingen bij het wassen van de
auto
Stel de omgeving van de sensoren niet
bloot aan sterke waterstralen of stoom.
Anders kan de sensor defect raken.
●Spuit bij het wassen van de auto met
een hogedrukreiniger niet rechtstreeks
op de sensoren, omdat dit er toe kan lei-
den dat een sensor niet meer goed
werkt.
●Richt bij het wassen van de auto met
stoom de stoom niet rechtstreeks op de
sensoren, omdat dit er toe kan leiden
dat een sensor niet meer goed werkt.
pM_RAV4_OM_OM42D20E_(EE).book Page 408 Friday, August 7, 2020 1:15 PM

409
4
4-5. Gebruik van de ondersteunende systemen
Rijden
■Omstandigheden waaronder de functie
mogelijk niet goed werkt
De staat van de auto en de omgeving kunnen
van invloed zijn op de capaciteit van de sen-
sor om objecten correct te signaleren. Speci-
fieke situaties waarin dit voor kan komen ziet
u hieronder.
●De sensor is bedekt met vuil, sneeuw of ijs.
(Het reinigen van de sensoren zal het pro-
bleem oplossen.)
●De sensor is bevroren. (Het ontdooien van
de sensor zal het probleem oplossen.)
Vooral bij lage buitentemperaturen kan het
gebeuren dat er ten gevolge van een
bevroren sensor een abnormaal beeld te
zien is op het display of dat objecten, zoals
een muur, niet worden gesignaleerd.
●Een sensor wordt ergens door afgedekt.
●Wanneer een sensor of de omgeving van
een sensor zeer heet of koud is.
●De auto rijdt op een bijzonder hobbelige
weg, op een helling, op grind of op gras.
●Er is veel omgevingslawaai rond de auto
van claxons, motorfietsmotoren, luchtrem-
men van vrachtwagens of andere geluids-
bronnen die ultrasone geluidsgolven
produceren.
●Er is een andere auto uitgerust met Par-
king Assist-sensoren in de nabije omge-
ving.
●Een sensor is bedekt met een waterfilm of
er is sprake van zware regenval.
●Als een sensor wordt geraakt door een
grote hoeveelheid water, zoals bij het rij-
den op een overstroomde weg.
●Als de auto sterk naar één kant helt.
●De auto nadert een hoge of gebogen
stoeprand.
●Als het object zich te dicht bij de sensor
bevindt.
■Objecten die mogelijk niet goed worden
gesignaleerd
Door de vorm van het object kan de sensor
het mogelijk niet signaleren. Let goed op bij
de volgende objecten:
●Kabels, hekken, touwen, enz.
●Katoen, sneeuw en andere materialen die
geluidsgolven absorberen
●Zeer hoekige objecten
●Lage objecten
●Hoge obstakels waarbij het bovenste deel
uitsteekt in de richting van uw auto
Mogelijk worden mensen die bepaalde soor-
ten kleding dragen niet gesignaleerd.
■Detectiebereik van de sensoren
Auto's zonder PKSB
Ongeveer 100 cm
*
Ongeveer 150 cm*
Ongeveer 65 cm
Ongeveer 60 cm
Auto's met PKSBOngeveer 100 cm
Ongeveer 150 cm
Ongeveer 63 cm
Ongeveer 63 cm
Weergave sensorsignalering,
afstand tot object
A
B
C
D
A
B
C
D
pM_RAV4_OM_OM42D20E_(EE).book Page 409 Friday, August 7, 2020 1:15 PM
