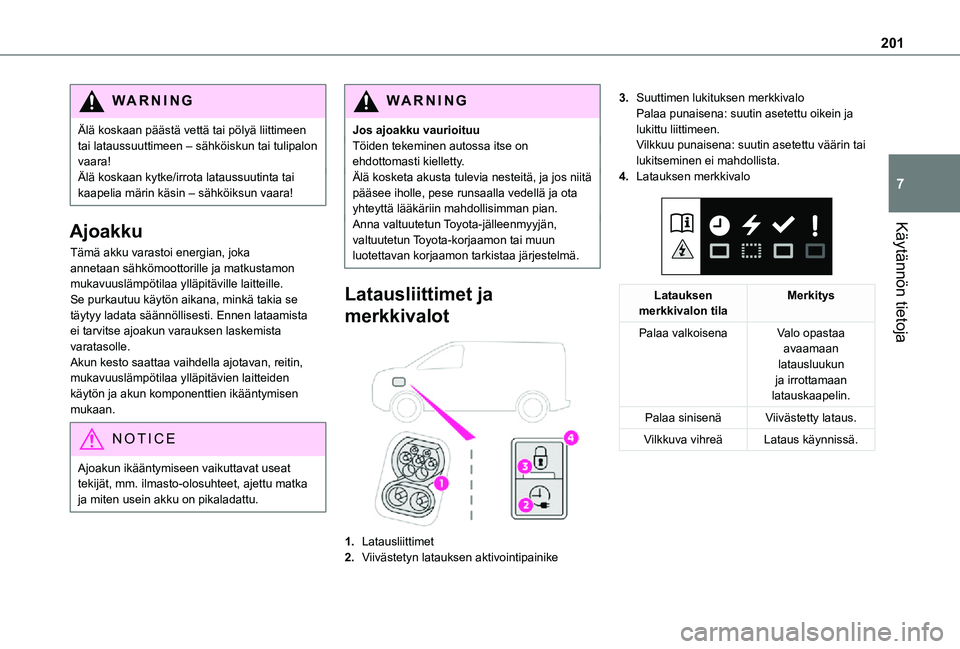

201
Käytännön tietoja
7
WARNI NG
Älä koskaan päästä vettä tai pölyä liittimeen tai lataussuuttimeen – sähköiskun tai tulipalon vaara!Älä koskaan kytke/irrota lataussuutinta tai kaapelia märin käsin – sähköiksun vaara!
Ajoakku
Tämä akku varastoi energian, joka annetaan sähkömoottorille ja matkustamon mukavuuslämpötilaa ylläpitäville laitteille. Se purkautuu käytön aikana, minkä takia se täytyy ladata säännöllisesti. Ennen lataamista ei tarvitse ajoakun varauksen laskemista varatasolle.Akun kesto saattaa vaihdella ajotavan, reitin, mukavuuslämpötilaa ylläpitävien laitteiden käytön ja akun komponenttien ikääntymisen mukaan.
NOTIC E
Ajoakun ikääntymiseen vaikuttavat useat tekijät, mm. ilmasto-olosuhteet, ajettu matka ja miten usein akku on pikaladattu.
WARNI NG
Jos ajoakku vaurioituuTöiden tekeminen autossa itse on ehdottomasti kielletty.Älä kosketa akusta tulevia nesteitä, ja jos niitä pääsee iholle, pese runsaalla vedellä ja ota yhteyttä lääkäriin mahdollisimman pian.Anna valtuutetun Toyota-jälleenmyyjän, valtuutetun Toyota-korjaamon tai muun luotettavan korjaamon tarkistaa järjestelmä.
Latausliittimet ja
merkkivalot

1.Latausliittimet
2.Viivästetyn latauksen aktivointipainike
3.Suuttimen lukituksen merkkivaloPalaa punaisena: suutin asetettu oikein ja lukittu liittimeen.Vilkkuu punaisena: suutin asetettu väärin tai lukitseminen ei mahdollista.
4.Latauksen merkkivalo

Latauksen merkkivalon tilaMerkitys
Palaa valkoisenaValo opastaa avaamaan latausluukun ja irrottamaan latauskaapelin.
Palaa sinisenäViivästetty lataus.
Vilkkuva vihreäLataus käynnissä.

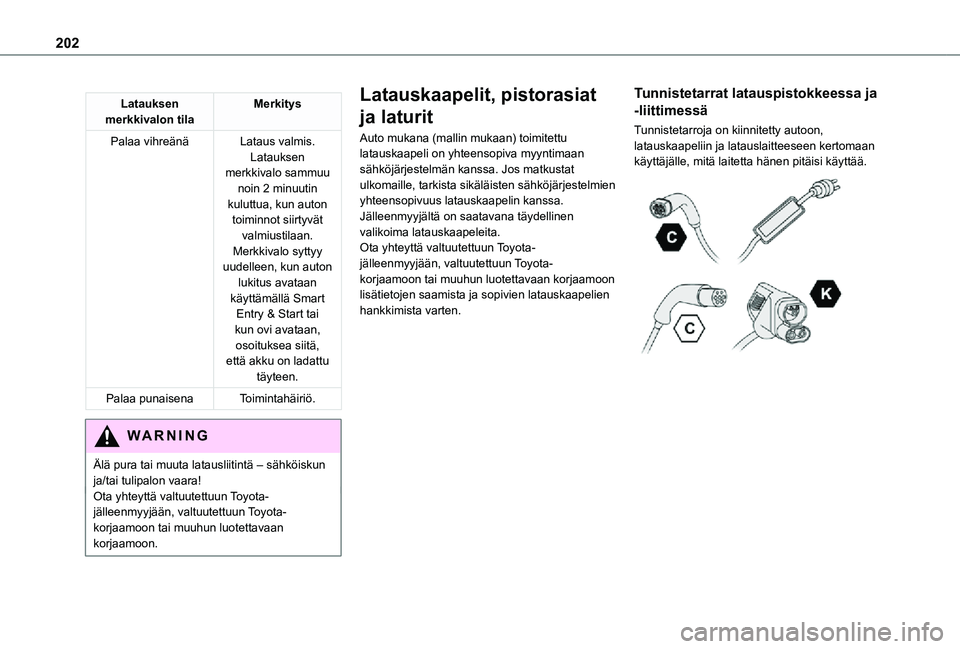

202
Latauksen merkkivalon tilaMerkitys
Palaa vihreänäLataus valmis.Latauksen merkkivalo sammuu noin 2 minuutin kuluttua, kun auton toiminnot siirtyvät valmiustilaan.
Merkkivalo syttyy uudelleen, kun auton lukitus avataan käyttämällä Smart Entry & Start tai kun ovi avataan, osoituksea siitä, että akku on ladattu täyteen.
Palaa punaisenaToimintahäiriö.
WARNI NG
Älä pura tai muuta latausliitintä – sähköiskun ja/tai tulipalon vaara!Ota yhteyttä valtuutettuun Toyota-jälleenmyyjään, valtuutettuun Toyota-korjaamoon tai muuhun luotettavaan korjaamoon.
Latauskaapelit, pistorasiat
ja laturit
Auto mukana (mallin mukaan) toimitettu latauskaapeli on yhteensopiva myyntimaan sähköjärjestelmän kanssa. Jos matkustat ulkomaille, tarkista sikäläisten sähköjärjestelmien yhteensopivuus latauskaapelin kanssa.Jälleenmyyjältä on saatavana täydellinen valikoima latauskaapeleita.Ota yhteyttä valtuutettuun Toyota-jälleenmyyjään, valtuutettuun Toyota-korjaamoon tai muuhun luotettavaan korjaamoon lisätietojen saamista ja sopivien latauskaapelien hankkimista varten.
Tunnistetarrat latauspistokkeessa ja
-liittimessä
Tunnistetarroja on kiinnitetty autoon, latauskaapeliin ja latauslaitteeseen kertomaan käyttäjälle, mitä laitetta hänen pitäisi käyttää\
.

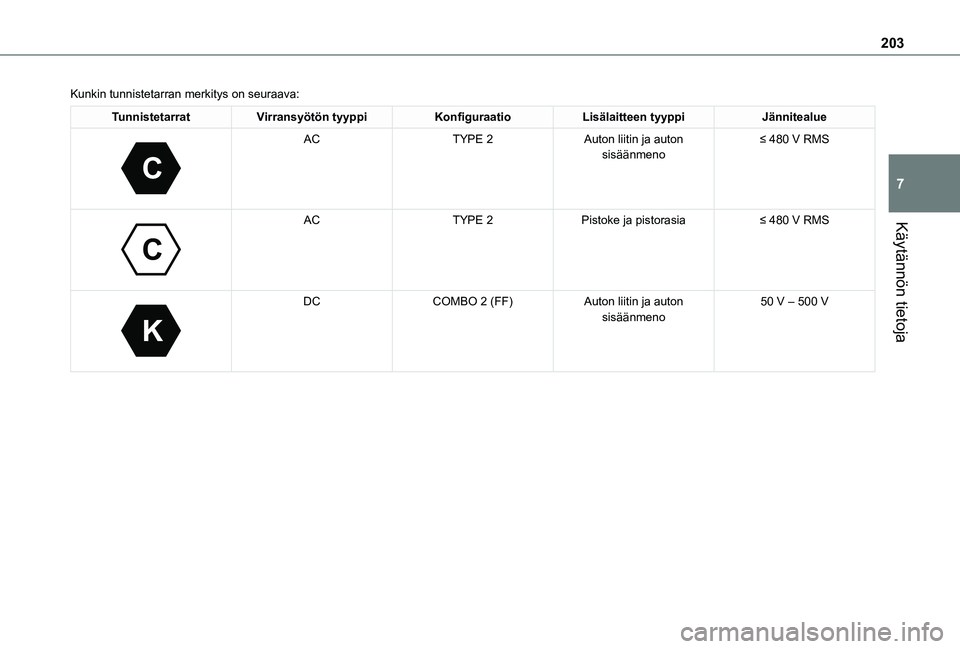

203
Käytännön tietoja
7
Kunkin tunnistetarran merkitys on seuraava:
TunnistetarratVirransyötön tyyppiKonfiguraatioLisälaitteen tyyppiJännitealue
C

ACTYPE 2Auton liitin ja auton sisäänmeno≤ 480 V RMS

C

ACTYPE 2Pistoke ja pistorasia≤ 480 V RMS

K

DCCOMBO 2 (FF)Auton liitin ja auton sisäänmeno50 V – 500 V

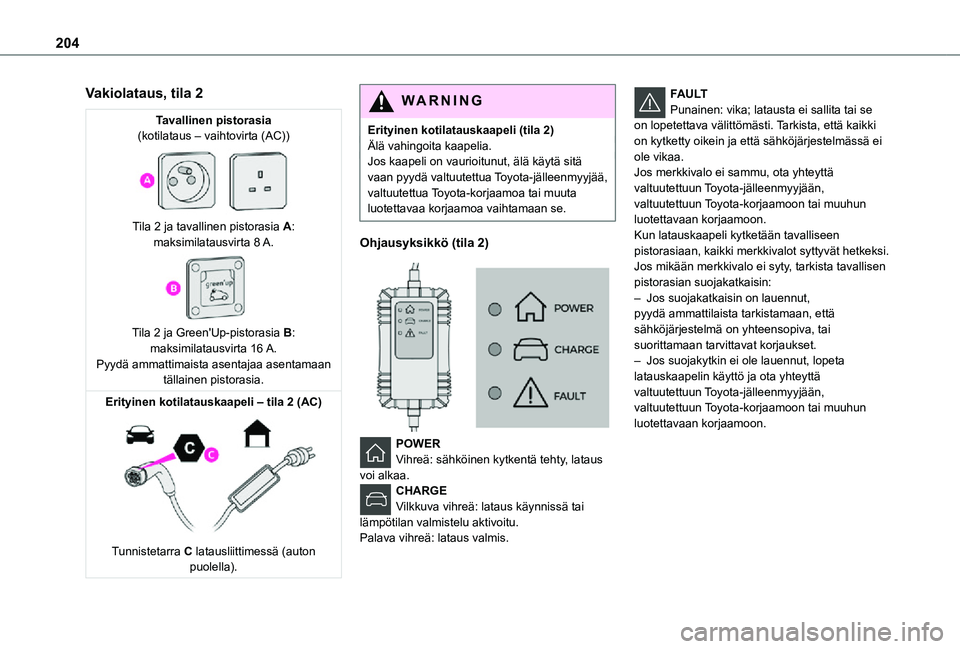

204
Vakiolataus, tila 2
Tavallinen pistorasia(kotilataus – vaihtovirta (AC))

Tila 2 ja tavallinen pistorasia A: maksimilatausvirta 8 A.

Tila 2 ja Green'Up-pistorasia B: maksimilatausvirta 16 A.Pyydä ammattimaista asentajaa asentamaan tällainen pistorasia.
Erityinen kotilatauskaapeli – tila 2 (AC)

Tunnistetarra C latausliittimessä (auton puolella).
WARNI NG
Erityinen kotilatauskaapeli (tila 2)Älä vahingoita kaapelia.Jos kaapeli on vaurioitunut, älä käytä sitä vaan pyydä valtuutettua Toyota-jälleenmyyjää, valtuutettua Toyota-korjaamoa tai muuta luotettavaa korjaamoa vaihtamaan se.
Ohjausyksikkö (tila 2)


POWER
Vihreä: sähköinen kytkentä tehty, lataus voi alkaa.CHARGEVilkkuva vihreä: lataus käynnissä tai lämpötilan valmistelu aktivoitu.Palava vihreä: lataus valmis.
FAULTPunainen: vika; latausta ei sallita tai se on lopetettava välittömästi. Tarkista, että kaikki on kytketty oikein ja että sähköjärjestelmässä ei ole vikaa.Jos merkkivalo ei sammu, ota yhteyttä valtuutettuun Toyota-jälleenmyyjään, valtuutettuun Toyota-korjaamoon tai muuhun luotettavaan korjaamoon.Kun latauskaapeli kytketään tavalliseen pistorasiaan, kaikki merkkivalot syttyvät hetkeksi.Jos mikään merkkivalo ei syty, tarkista tavallisen pistorasian suojakatkaisin:– Jos suojakatkaisin on lauennut, pyydä ammattilaista tarkistamaan, että sähköjärjestelmä on yhteensopiva, tai suorittamaan tarvittavat korjaukset.– Jos suojakytkin ei ole lauennut, lopeta latauskaapelin käyttö ja ota yhteyttä valtuutettuun Toyota-jälleenmyyjään, valtuutettuun Toyota-korjaamoon tai muuhun luotettavaan korjaamoon.

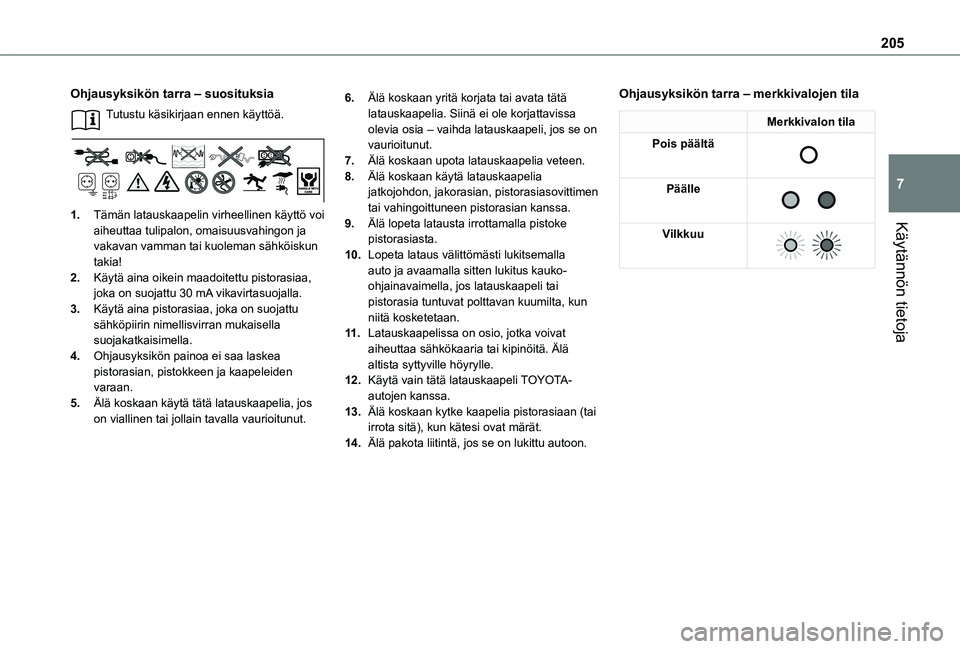

205
Käytännön tietoja
7
Ohjausyksikön tarra – suosituksia
Tutustu käsikirjaan ennen käyttöä.
1.Tämän latauskaapelin virheellinen käyttö voi aiheuttaa tulipalon, omaisuusvahingon ja vakavan vamman tai kuoleman sähköiskun takia!
2.Käytä aina oikein maadoitettu pistorasiaa, joka on suojattu 30 mA vikavirtasuojalla.
3.Käytä aina pistorasiaa, joka on suojattu sähköpiirin nimellisvirran mukaisella suojakatkaisimella.
4.Ohjausyksikön painoa ei saa laskea pistorasian, pistokkeen ja kaapeleiden varaan.
5.Älä koskaan käytä tätä latauskaapelia, jos on viallinen tai jollain tavalla vaurioitunut.
6.Älä koskaan yritä korjata tai avata tätä latauskaapelia. Siinä ei ole korjattavissa olevia osia – vaihda latauskaapeli, jos se on vaurioitunut.
7.Älä koskaan upota latauskaapelia veteen.
8.Älä koskaan käytä latauskaapelia jatkojohdon, jakorasian, pistorasiasovittimen tai vahingoittuneen pistorasian kanssa.
9.Älä lopeta latausta irrottamalla pistoke pistorasiasta.
10.Lopeta lataus välittömästi lukitsemalla auto ja avaamalla sitten lukitus kauko-ohjainavaimella, jos latauskaapeli tai pistorasia tuntuvat polttavan kuumilta, kun niitä kosketetaan.
11 .Latauskaapelissa on osio, jotka voivat aiheuttaa sähkökaaria tai kipinöitä. Älä altista syttyville höyrylle.
12.Käytä vain tätä latauskaapeli TOYOTA-autojen kanssa.
13.Älä koskaan kytke kaapelia pistorasiaan (tai irrota sitä), kun kätesi ovat märät.
14.Älä pakota liitintä, jos se on lukittu autoon.
Ohjausyksikön tarra – merkkivalojen tila
Merkkivalon tila
Pois päältä

Päälle

Vilkkuu

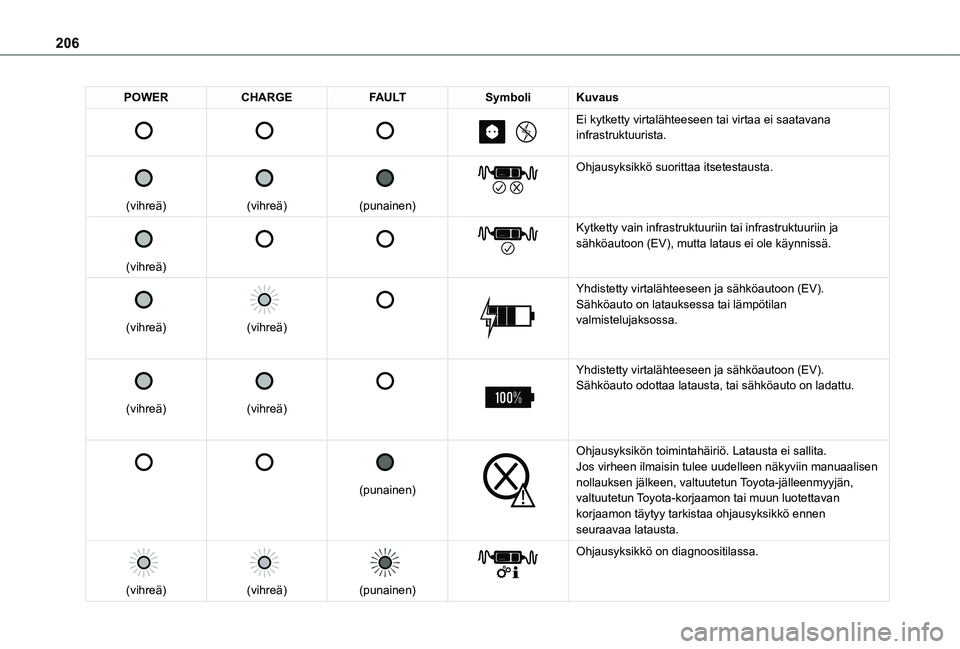

206
POWERCHARGEFAULTSymboliKuvaus







Ei kytketty virtalähteeseen tai virtaa ei saatavana infrastruktuurista.


(vihreä)


(vihreä)


(punainen)


Ohjausyksikkö suorittaa itsetestausta.


(vihreä)






Kytketty vain infrastruktuuriin tai infrastruktuuriin ja sähköautoon (EV), mutta lataus ei ole käynnissä.


(vihreä)


(vihreä)




Yhdistetty virtalähteeseen ja sähköautoon (EV).Sähköauto on latauksessa tai lämpötilan valmistelujaksossa.


(vihreä)


(vihreä)




Yhdistetty virtalähteeseen ja sähköautoon (EV).Sähköauto odottaa latausta, tai sähköauto on ladattu.






(punainen)


Ohjausyksikön toimintahäiriö. Latausta ei sallita.Jos virheen ilmaisin tulee uudelleen näkyviin manuaalisen nollauksen jälkeen, valtuutetun Toyota-jälleenmyyjän, valtuutetun Toyota-korjaamon tai muun luotettavan korjaamon täytyy tarkistaa ohjausyksikkö ennen seuraavaa latausta.

(vihreä)


(vihreä)


(punainen)


Ohjausyksikkö on diagnoositilassa.

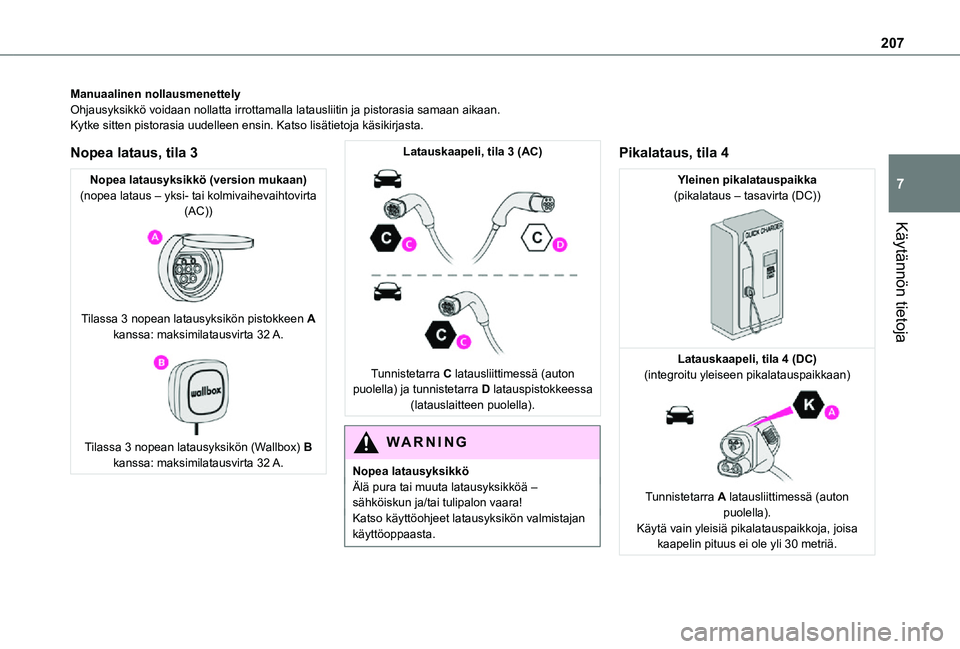

207
Käytännön tietoja
7
Manuaalinen nollausmenettelyOhjausyksikkö voidaan nollatta irrottamalla latausliitin ja pistorasi\
a samaan aikaan.Kytke sitten pistorasia uudelleen ensin. Katso lisätietoja käsikir\
jasta.
Nopea lataus, tila 3
Nopea latausyksikkö (version mukaan)(nopea lataus – yksi- tai kolmivaihevaihtovirta (AC))

Tilassa 3 nopean latausyksikön pistokkeen A kanssa: maksimilatausvirta 32 A.

Tilassa 3 nopean latausyksikön (Wallbox) B kanssa: maksimilatausvirta 32 A.
Latauskaapeli, tila 3 (AC)

Tunnistetarra C latausliittimessä (auton puolella) ja tunnistetarra D latauspistokkeessa (latauslaitteen puolella).
WARNI NG
Nopea latausyksikköÄlä pura tai muuta latausyksikköä – sähköiskun ja/tai tulipalon vaara!Katso käyttöohjeet latausyksikön valmistajan käyttöoppaasta.
Pikalataus, tila 4
Yleinen pikalatauspaikka(pikalataus – tasavirta (DC))

Latauskaapeli, tila 4 (DC)(integroitu yleiseen pikalatauspaikkaan)

Tunnistetarra A latausliittimessä (auton puolella).Käytä vain yleisiä pikalatauspaikkoja, joisa kaapelin pituus ei ole yli 30 metriä.

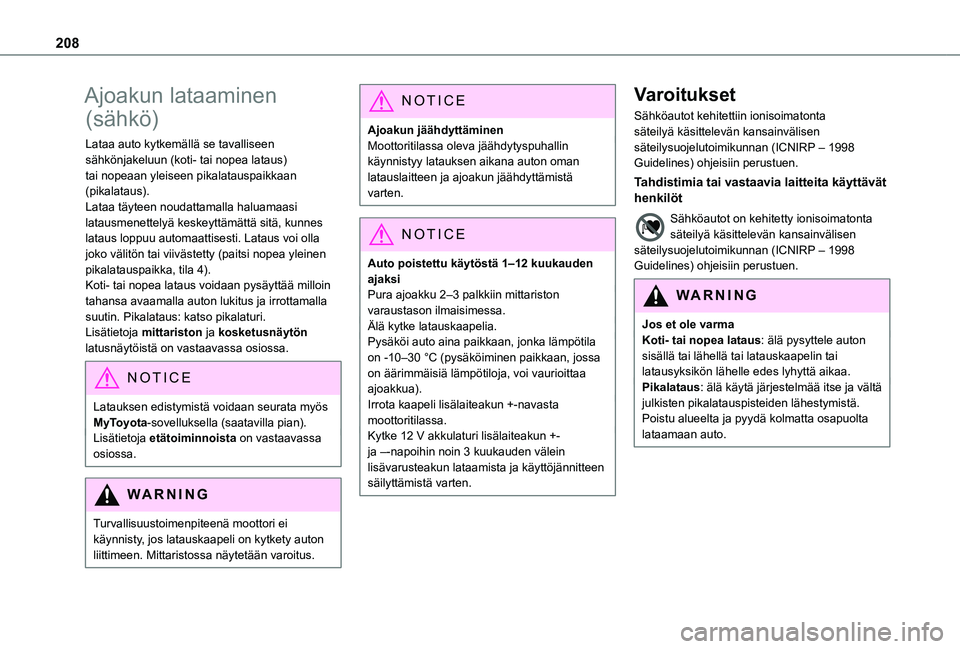

208
Ajoakun lataaminen
(sähkö)
Lataa auto kytkemällä se tavalliseen sähkönjakeluun (koti- tai nopea lataus) tai nopeaan yleiseen pikalatauspaikkaan (pikalataus).Lataa täyteen noudattamalla haluamaasi latausmenettelyä keskeyttämättä sitä, kunnes lataus loppuu automaattisesti. Lataus voi olla joko välitön tai viivästetty (paitsi nopea yleinen pikalatauspaikka, tila 4).Koti- tai nopea lataus voidaan pysäyttää milloin tahansa avaamalla auton lukitus ja irrottamalla suutin. Pikalataus: katso pikalaturi.Lisätietoja mittariston ja kosketusnäytön latusnäytöistä on vastaavassa osiossa.
NOTIC E
Latauksen edistymistä voidaan seurata myös MyToyota-sovelluksella (saatavilla pian).Lisätietoja etätoiminnoista on vastaavassa osiossa.
WARNI NG
Turvallisuustoimenpiteenä moottori ei käynnisty, jos latauskaapeli on kytkety auton
liittimeen. Mittaristossa näytetään varoitus.
NOTIC E
Ajoakun jäähdyttäminenMoottoritilassa oleva jäähdytyspuhallin käynnistyy latauksen aikana auton oman latauslaitteen ja ajoakun jäähdyttämistä varten.
NOTIC E
Auto poistettu käytöstä 1–12 kuukauden ajaksiPura ajoakku 2–3 palkkiin mittariston varaustason ilmaisimessa.Älä kytke latauskaapelia.Pysäköi auto aina paikkaan, jonka lämpötila on -10–30 °C (pysäköiminen paikkaan, jossa on äärimmäisiä lämpötiloja, voi vaurioittaa ajoakkua).Irrota kaapeli lisälaiteakun +-navasta moottoritilassa.Kytke 12 V akkulaturi lisälaiteakun +-
ja –-napoihin noin 3 kuukauden välein lisävarusteakun lataamista ja käyttöjännitteen säilyttämistä varten.
Varoitukset
Sähköautot kehitettiin ionisoimatonta säteilyä käsittelevän kansainvälisen säteilysuojelutoimikunnan (ICNIRP – 1998 Guidelines) ohjeisiin perustuen.
Tahdistimia tai vastaavia laitteita käyttävät henkilöt
Sähköautot on kehitetty ionisoimatonta säteilyä käsittelevän kansainvälisen säteilysuojelutoimikunnan (ICNIRP – 1998 Guidelines) ohjeisiin perustuen.
WARNI NG
Jos et ole varmaKoti- tai nopea lataus: älä pysyttele auton sisällä tai lähellä tai latauskaapelin tai latausyksikön lähelle edes lyhyttä aikaa.Pikalataus: älä käytä järjestelmää itse ja vältä julkisten pikalatauspisteiden lähestymistä. Poistu alueelta ja pyydä kolmatta osapuolta lataamaan auto.
