2021 TOYOTA PROACE Omistajan Käsikirja (in Finnish)

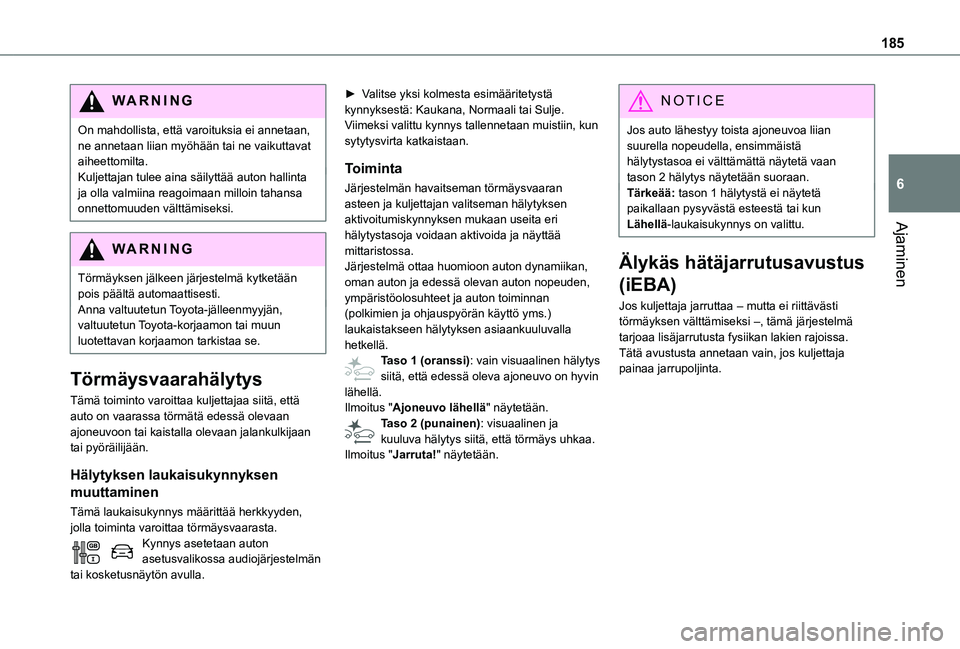

185
Ajaminen
6
WARNI NG
On mahdollista, että varoituksia ei annetaan, ne annetaan liian myöhään tai ne vaikuttavat aiheettomilta.Kuljettajan tulee aina säilyttää auton hallinta ja olla valmiina reagoimaan milloin tahansa onnettomuuden välttämiseksi.
WARNI NG
Törmäyksen jälkeen järjestelmä kytketään pois päältä automaattisesti.Anna valtuutetun Toyota-jälleenmyyjän, valtuutetun Toyota-korjaamon tai muun luotettavan korjaamon tarkistaa se.
Törmäysvaarahälytys
Tämä toiminto varoittaa kuljettajaa siitä, että auto on vaarassa törmätä edessä olevaan ajoneuvoon tai kaistalla olevaan jalankulkijaan tai pyöräilijään.
Hälytyksen laukaisukynnyksen
muuttaminen
Tämä laukaisukynnys määrittää herkkyyden, jolla toiminta varoittaa törmäysvaarasta.Kynnys asetetaan auton asetusvalikossa audiojärjestelmän tai kosketusnäytön avulla.
►  Valitse yksi kolmesta esimääritetystä kynnyksestä: Kaukana, Normaali tai Sulje.Viimeksi valittu kynnys tallennetaan muistiin, kun sytytysvirta katkaistaan.
Toiminta
Järjestelmän havaitseman törmäysvaaran asteen ja kuljettajan valitseman hälytyksen aktivoitumiskynnyksen mukaan useita eri hälytystasoja voidaan aktivoida ja näyttää mittaristossa.Järjestelmä ottaa huomioon auton dynamiikan, oman auton ja edessä olevan auton nopeuden, ympäristöolosuhteet ja auton toiminnan (polkimien ja ohjauspyörän käyttö yms.) laukaistakseen hälytyksen asiaankuuluvalla hetkellä.Taso 1 (oranssi): vain visuaalinen hälytys siitä, että edessä oleva ajoneuvo on hyvin lähellä.Ilmoitus "Ajoneuvo lähellä" näytetään.Taso 2 (punainen): visuaalinen ja kuuluva hälytys siitä, että törmäys uhkaa.
Ilmoitus "Jarruta!" näytetään.
NOTIC E
Jos auto lähestyy toista ajoneuvoa liian suurella nopeudella, ensimmäistä hälytystasoa ei välttämättä näytetä vaan tason 2 hälytys näytetään suoraan.Tärkeää: tason 1 hälytystä ei näytetä paikallaan pysyvästä esteestä tai kun Lähellä-laukaisukynnys on valittu.
Älykäs hätäjarrutusavustus
(iEBA)
Jos kuljettaja jarruttaa – mutta ei riittävästi törmäyksen välttämiseksi –, tämä järjestelmä \
tarjoaa lisäjarrutusta fysiikan lakien rajoissa.Tätä avustusta annetaan vain, jos kuljettaja painaa jarrupoljinta.

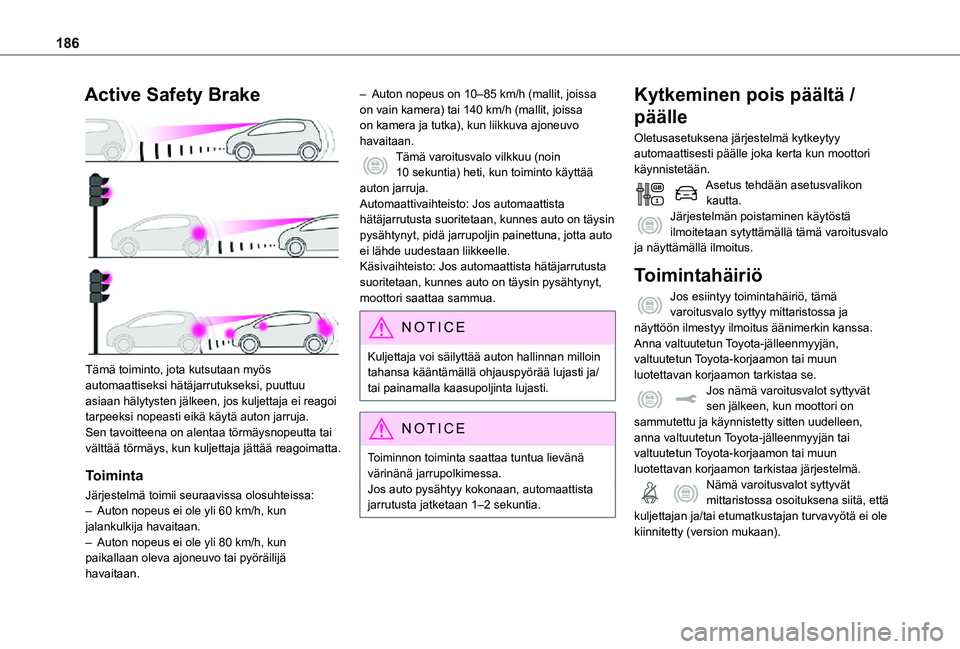

186
Active Safety Brake

Tämä toiminto, jota kutsutaan myös automaattiseksi hätäjarrutukseksi, puuttuu asiaan hälytysten jälkeen, jos kuljettaja ei reagoi tarpeeksi nopeasti eikä käytä auton jarruja.Sen tavoitteena on alentaa törmäysnopeutta tai
välttää törmäys, kun kuljettaja jättää reagoimatta.
Toiminta
Järjestelmä toimii seuraavissa olosuhteissa:– Auton nopeus ei ole yli 60 km/h, kun jalankulkija havaitaan.– Auton nopeus ei ole yli 80 km/h, kun paikallaan oleva ajoneuvo tai pyöräilijä havaitaan.
– Auton nopeus on 10–85 km/h (mallit, joissa on vain kamera) tai 140 km/h (mallit, joissa on kamera ja tutka), kun liikkuva ajoneuvo havaitaan.Tämä varoitusvalo vilkkuu (noin 10 sekuntia) heti, kun toiminto käyttää auton jarruja.Automaattivaihteisto: Jos automaattista hätäjarrutusta suoritetaan, kunnes auto on täysin pysähtynyt, pidä jarrupoljin painettuna, jotta auto ei lähde uudestaan liikkeelle.Käsivaihteisto: Jos automaattista hätäjarrutusta suoritetaan, kunnes auto on täysin pysähtynyt, moottori saattaa sammua.
NOTIC E
Kuljettaja voi säilyttää auton hallinnan milloin tahansa kääntämällä ohjauspyörää lujasti ja/tai painamalla kaasupoljinta lujasti.
NOTIC E
Toiminnon toiminta saattaa tuntua lievänä värinänä jarrupolkimessa.Jos auto pysähtyy kokonaan, automaattista jarrutusta jatketaan 1–2 sekuntia.
Kytkeminen pois päältä /
päälle
Oletusasetuksena järjestelmä kytkeytyy automaattisesti päälle joka kerta kun moottori käynnistetään.Asetus tehdään asetusvalikon kautta.Järjestelmän poistaminen käytöstä ilmoitetaan sytyttämällä tämä varoitusvalo ja näyttämällä ilmoitus.
Toimintahäiriö
Jos esiintyy toimintahäiriö, tämä varoitusvalo syttyy mittaristossa ja näyttöön ilmestyy ilmoitus äänimerkin kanssa.Anna valtuutetun Toyota-jälleenmyyjän, valtuutetun Toyota-korjaamon tai muun luotettavan korjaamon tarkistaa se.Jos nämä varoitusvalot syttyvät sen jälkeen, kun moottori on sammutettu ja käynnistetty sitten uudelleen, anna valtuutetun Toyota-jälleenmyyjän tai
valtuutetun Toyota-korjaamon tai muun luotettavan korjaamon tarkistaa järjestelmä.Nämä varoitusvalot syttyvät mittaristossa osoituksena siitä, että kuljettajan ja/tai etumatkustajan turvavyötä ei ole kiinnitetty (version mukaan).

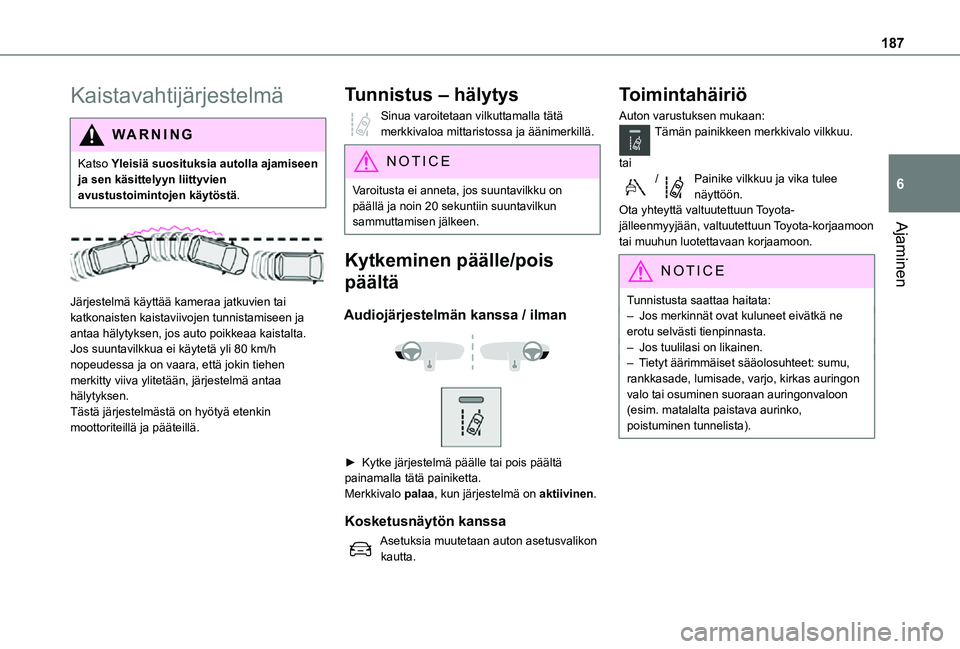

187
Ajaminen
6
Kaistavahtijärjestelmä
WARNI NG
Katso Yleisiä suosituksia autolla ajamiseen ja sen käsittelyyn liittyvien avustustoimintojen käytöstä.


Järjestelmä käyttää kameraa jatkuvien tai katkonaisten kaistaviivojen tunnistamiseen ja antaa hälytyksen, jos auto poikkeaa kaistalta. Jos suuntavilkkua ei käytetä yli 80 km/h nopeudessa ja on vaara, että jokin tiehen merkitty viiva ylitetään, järjestelmä antaa hälytyksen.Tästä järjestelmästä on hyötyä etenkin moottoriteillä ja pääteillä.
Tunnistus – hälytys
Sinua varoitetaan vilkuttamalla tätä merkkivaloa mittaristossa ja äänimerkillä.
NOTIC E
Varoitusta ei anneta, jos suuntavilkku on päällä ja noin 20 sekuntiin suuntavilkun sammuttamisen jälkeen.
Kytkeminen päälle/pois
päältä
Audiojärjestelmän kanssa / ilman


►  Kytke järjestelmä päälle tai pois päältä painamalla tätä painiketta.Merkkivalo palaa, kun järjestelmä on aktiivinen.
Kosketusnäytön kanssa
Asetuksia muutetaan auton asetusvalikon kautta.
Toimintahäiriö
Auton varustuksen mukaan:Tämän painikkeen merkkivalo vilkkuu.
tai/Painike vilkkuu ja vika tulee näyttöön.Ota yhteyttä valtuutettuun Toyota-jälleenmyyjään, valtuutettuun Toyota-korjaamoon tai muuhun luotettavaan korjaamoon.
NOTIC E
Tunnistusta saattaa haitata:– Jos merkinnät ovat kuluneet eivätkä ne erotu selvästi tienpinnasta.– Jos tuulilasi on likainen.– Tietyt äärimmäiset sääolosuhteet: sumu, rankkasade, lumisade, varjo, kirkas auringon valo tai osuminen suoraan auringonvaloon (esim. matalalta paistava aurinko, poistuminen tunnelista).

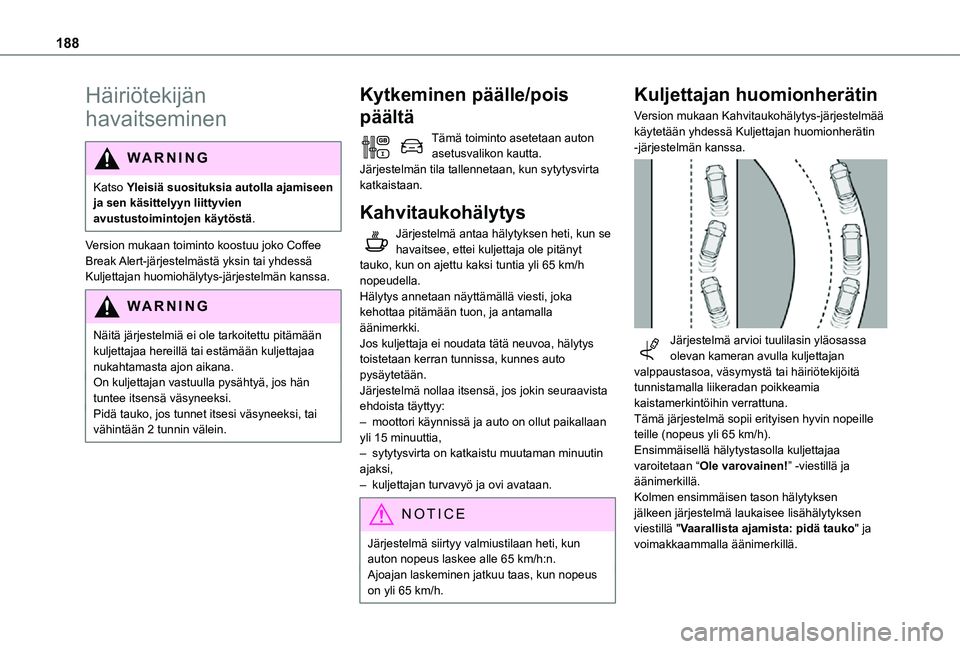

188
Häiriötekijän
havaitseminen
WARNI NG
Katso Yleisiä suosituksia autolla ajamiseen ja sen käsittelyyn liittyvien avustustoimintojen käytöstä.
Version mukaan toiminto koostuu joko Coffee Break Alert-järjestelmästä yksin tai yhdessä Kuljettajan huomiohälytys-järjestelmän kanssa.
WARNI NG
Näitä järjestelmiä ei ole tarkoitettu pitämään kuljettajaa hereillä tai estämään kuljettajaa nukahtamasta ajon aikana. On kuljettajan vastuulla pysähtyä, jos hän tuntee itsensä väsyneeksi.Pidä tauko, jos tunnet itsesi väsyneeksi, tai vähintään 2 tunnin välein.
Kytkeminen päälle/pois
päältä
Tämä toiminto asetetaan auton asetusvalikon kautta.Järjestelmän tila tallennetaan, kun sytytysvirta katkaistaan.
Kahvitaukohälytys
Järjestelmä antaa hälytyksen heti, kun se havaitsee, ettei kuljettaja ole pitänyt tauko, kun on ajettu kaksi tuntia yli 65 km/h nopeudella.Hälytys annetaan näyttämällä viesti, joka kehottaa pitämään tuon, ja antamalla äänimerkki.Jos kuljettaja ei noudata tätä neuvoa, hälytys toistetaan kerran tunnissa, kunnes auto pysäytetään.Järjestelmä nollaa itsensä, jos jokin seuraavista ehdoista täyttyy:– moottori käynnissä ja auto on ollut paikallaan yli 15 minuuttia,
– sytytysvirta on katkaistu muutaman minuutin ajaksi,– kuljettajan turvavyö ja ovi avataan.
NOTIC E
Järjestelmä siirtyy valmiustilaan heti, kun auton nopeus laskee alle 65 km/h:n.Ajoajan laskeminen jatkuu taas, kun nopeus on yli 65 km/h.
Kuljettajan huomionherätin
Version mukaan Kahvitaukohälytys-järjestelmää käytetään yhdessä Kuljettajan huomionherätin -järjestelmän kanssa.

Järjestelmä arvioi tuulilasin yläosassa olevan kameran avulla kuljettajan valppaustasoa, väsymystä tai häiriötekijöitä tunnistamalla liikeradan poikkeamia kaistamerkintöihin verrattuna.Tämä järjestelmä sopii erityisen hyvin nopeille teille (nopeus yli 65 km/h).
Ensimmäisellä hälytystasolla kuljettajaa varoitetaan “Ole varovainen!” -viestillä ja äänimerkillä.Kolmen ensimmäisen tason hälytyksen jälkeen järjestelmä laukaisee lisähälytyksen viestillä "Vaarallista ajamista: pidä tauko" ja voimakkaammalla äänimerkillä.

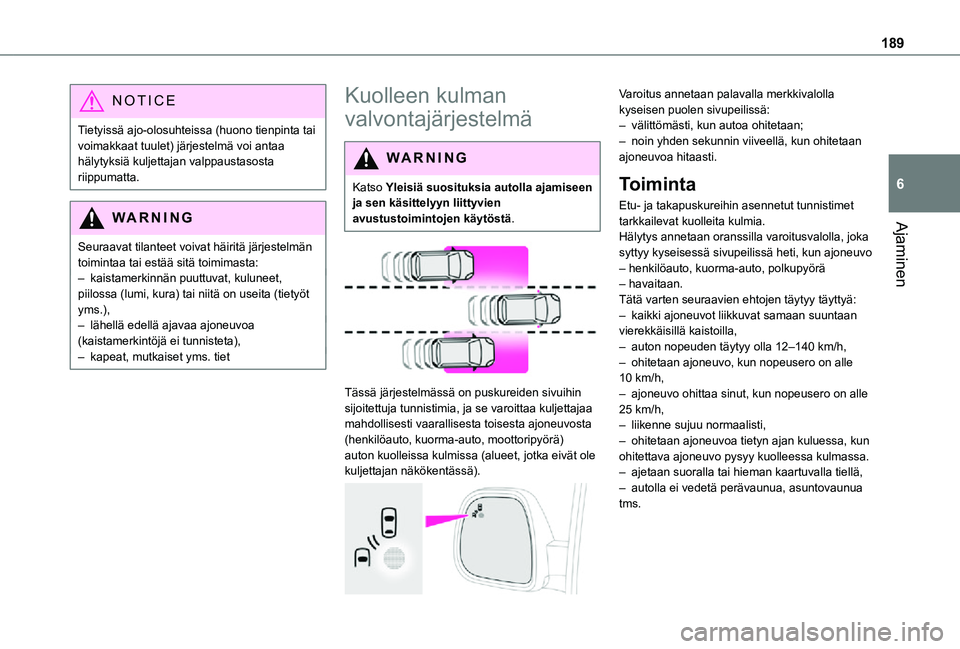

189
Ajaminen
6
NOTIC E
Tietyissä ajo-olosuhteissa (huono tienpinta tai voimakkaat tuulet) järjestelmä voi antaa hälytyksiä kuljettajan valppaustasosta riippumatta.
WARNI NG
Seuraavat tilanteet voivat häiritä järjestelmän toimintaa tai estää sitä toimimasta:– kaistamerkinnän puuttuvat, kuluneet, piilossa (lumi, kura) tai niitä on useita (tietyöt yms.),– lähellä edellä ajavaa ajoneuvoa (kaistamerkintöjä ei tunnisteta),– kapeat, mutkaiset yms. tiet
Kuolleen kulman
valvontajärjestelmä
WARNI NG
Katso Yleisiä suosituksia autolla ajamiseen ja sen käsittelyyn liittyvien avustustoimintojen käytöstä.


Tässä järjestelmässä on puskureiden sivuihin sijoitettuja tunnistimia, ja se varoittaa kuljettajaa mahdollisesti vaarallisesta toisesta ajoneuvosta (henkilöauto, kuorma-auto, moottoripyörä)
auton kuolleissa kulmissa (alueet, jotka eivät ole kuljettajan näkökentässä).

Varoitus annetaan palavalla merkkivalolla kyseisen puolen sivupeilissä:– välittömästi, kun autoa ohitetaan;– noin yhden sekunnin viiveellä, kun ohitetaan ajoneuvoa hitaasti.
Toiminta
Etu- ja takapuskureihin asennetut tunnistimet tarkkailevat kuolleita kulmia.Hälytys annetaan oranssilla varoitusvalolla, joka syttyy kyseisessä sivupeilissä heti, kun ajoneuvo – henkilöauto, kuorma-auto, polkupyörä – havaitaan.Tätä varten seuraavien ehtojen täytyy täyttyä:– kaikki ajoneuvot liikkuvat samaan suuntaan vierekkäisillä kaistoilla,– auton nopeuden täytyy olla 12–140 km/h,– ohitetaan ajoneuvo, kun nopeusero on alle 10 km/h,– ajoneuvo ohittaa sinut, kun nopeusero on alle 25 km/h,– liikenne sujuu normaalisti,– ohitetaan ajoneuvoa tietyn ajan kuluessa, kun
ohitettava ajoneuvo pysyy kuolleessa kulmassa.– ajetaan suoralla tai hieman kaartuvalla tiellä,– autolla ei vedetä perävaunua, asuntovaunua tms.

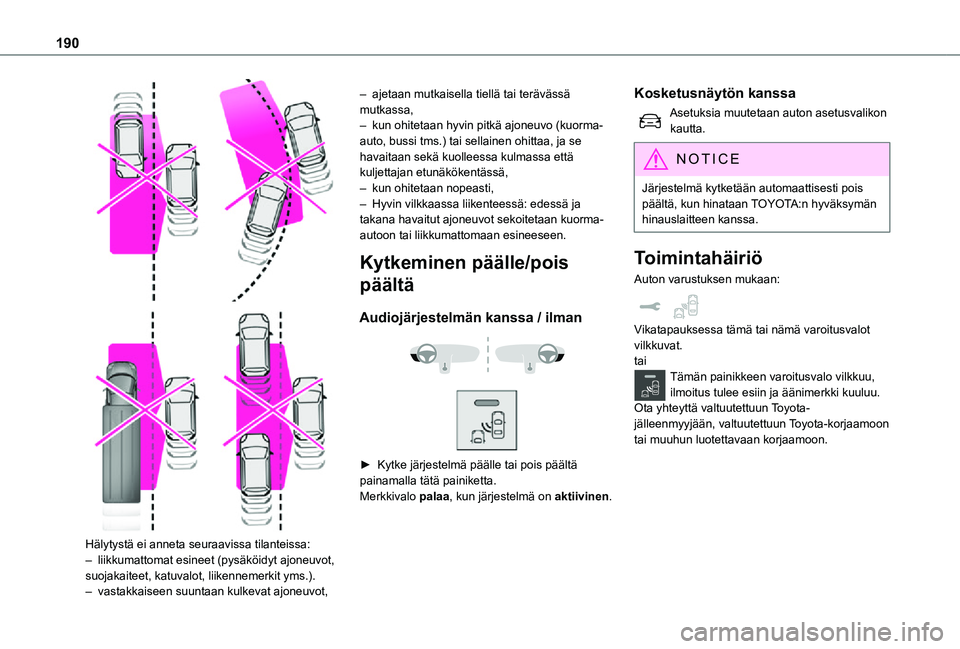

190


Hälytystä ei anneta seuraavissa tilanteissa:
– liikkumattomat esineet (pysäköidyt ajoneuvot, suojakaiteet, katuvalot, liikennemerkit yms.).– vastakkaiseen suuntaan kulkevat ajoneuvot,
– ajetaan mutkaisella tiellä tai terävässä mutkassa,– kun ohitetaan hyvin pitkä ajoneuvo (kuorma-auto, bussi tms.) tai sellainen ohittaa, ja se havaitaan sekä kuolleessa kulmassa että kuljettajan etunäkökentässä,– kun ohitetaan nopeasti,– Hyvin vilkkaassa liikenteessä: edessä ja takana havaitut ajoneuvot sekoitetaan kuorma-autoon tai liikkumattomaan esineeseen.
Kytkeminen päälle/pois
päältä
Audiojärjestelmän kanssa / ilman


►  Kytke järjestelmä päälle tai pois päältä painamalla tätä painiketta.Merkkivalo palaa, kun järjestelmä on aktiivinen.
Kosketusnäytön kanssa
Asetuksia muutetaan auton asetusvalikon kautta.
NOTIC E
Järjestelmä kytketään automaattisesti pois päältä, kun hinataan TOYOTA:n hyväksymän hinauslaitteen kanssa.
Toimintahäiriö
Auton varustuksen mukaan:
Vikatapauksessa tämä tai nämä varoitusvalot vilkkuvat.taiTämän painikkeen varoitusvalo vilkkuu, ilmoitus tulee esiin ja äänimerkki kuuluu.Ota yhteyttä valtuutettuun Toyota-jälleenmyyjään, valtuutettuun Toyota-korjaamoon tai muuhun luotettavaan korjaamoon.

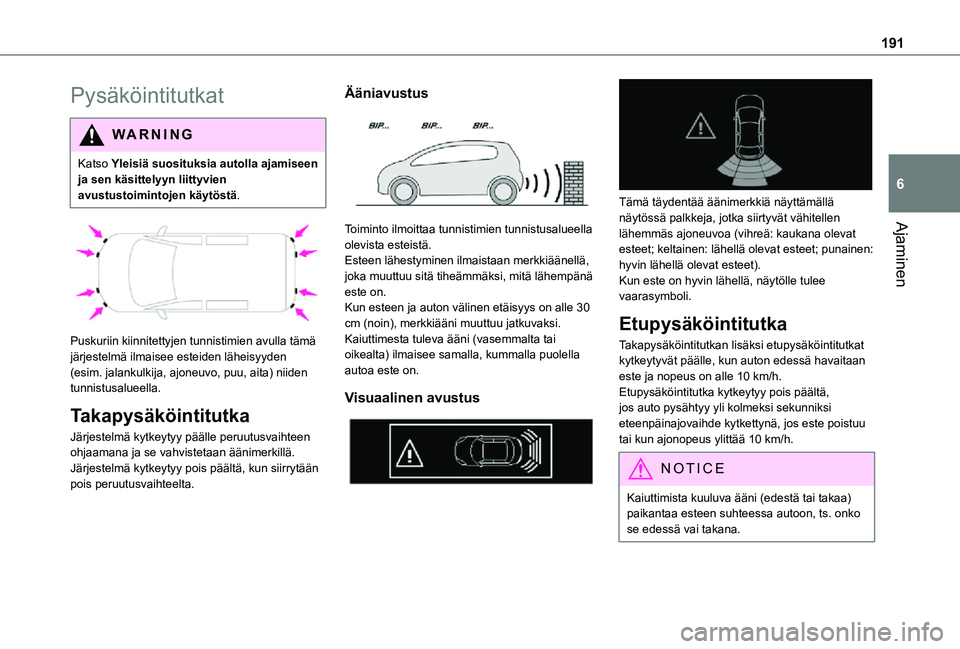

191
Ajaminen
6
Pysäköintitutkat
WARNI NG
Katso Yleisiä suosituksia autolla ajamiseen ja sen käsittelyyn liittyvien avustustoimintojen käytöstä.


Puskuriin kiinnitettyjen tunnistimien avulla tämä järjestelmä ilmaisee esteiden läheisyyden (esim. jalankulkija, ajoneuvo, puu, aita) niiden tunnistusalueella.
Takapysäköintitutka
Järjestelmä kytkeytyy päälle peruutusvaihteen ohjaamana ja se vahvistetaan äänimerkillä.Järjestelmä kytkeytyy pois päältä, kun siirrytään pois peruutusvaihteelta.
Ääniavustus

Toiminto ilmoittaa tunnistimien tunnistusalueella olevista esteistä.Esteen lähestyminen ilmaistaan merkkiäänellä, joka muuttuu sitä tiheämmäksi, mitä lähempänä este on.Kun esteen ja auton välinen etäisyys on alle 30 cm (noin), merkkiääni muuttuu jatkuvaksi.Kaiuttimesta tuleva ääni (vasemmalta tai oikealta) ilmaisee samalla, kummalla puolella autoa este on.
Visuaalinen avustus


Tämä täydentää äänimerkkiä näyttämällä\
näytössä palkkeja, jotka siirtyvät vähitellen lähemmäs ajoneuvoa (vihreä: kaukana olevat esteet; keltainen: lähellä olevat esteet; punainen: hyvin lähellä olevat esteet).Kun este on hyvin lähellä, näytölle tulee vaarasymboli.
Etupysäköintitutka
Takapysäköintitutkan lisäksi etupysäköintitutkat kytkeytyvät päälle, kun auton edessä havaitaan este ja nopeus on alle 10 km/h.Etupysäköintitutka kytkeytyy pois päältä, jos auto pysähtyy yli kolmeksi sekunniksi eteenpäinajovaihde kytkettynä, jos este poistuu tai kun ajonopeus ylittää 10 km/h.
NOTIC E
Kaiuttimista kuuluva ääni (edestä tai takaa) paikantaa esteen suhteessa autoon, ts. onko se edessä vai takana.

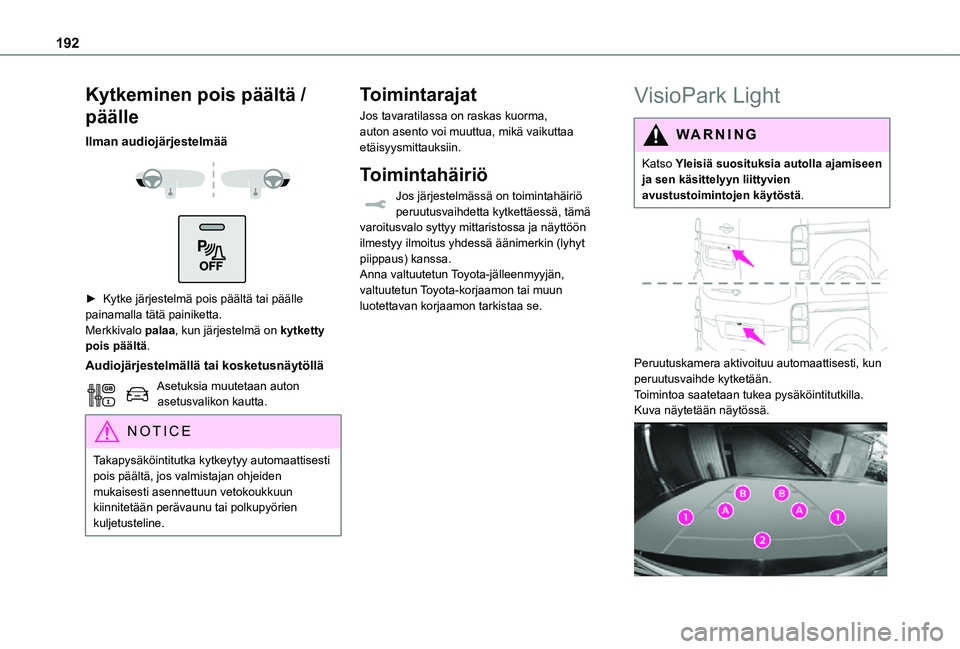

192
Kytkeminen pois päältä /
päälle
Ilman audiojärjestelmää


►  Kytke järjestelmä pois päältä tai päälle painamalla tätä painiketta.Merkkivalo palaa, kun järjestelmä on kytketty pois päältä.
Audiojärjestelmällä tai kosketusnäytöllä
Asetuksia muutetaan auton asetusvalikon kautta.
NOTIC E
Takapysäköintitutka kytkeytyy automaattisesti pois päältä, jos valmistajan ohjeiden mukaisesti asennettuun vetokoukkuun kiinnitetään perävaunu tai polkupyörien kuljetusteline.
Toimintarajat
Jos tavaratilassa on raskas kuorma, auton asento voi muuttua, mikä vaikuttaa etäisyysmittauksiin.
Toimintahäiriö
Jos järjestelmässä on toimintahäiriö peruutusvaihdetta kytkettäessä, tämä varoitusvalo syttyy mittaristossa ja näyttöön ilmestyy ilmoitus yhdessä äänimerkin (lyhyt piippaus) kanssa.Anna valtuutetun Toyota-jälleenmyyjän, valtuutetun Toyota-korjaamon tai muun luotettavan korjaamon tarkistaa se.
VisioPark Light
WARNI NG
Katso Yleisiä suosituksia autolla ajamiseen ja sen käsittelyyn liittyvien avustustoimintojen käytöstä.


Peruutuskamera aktivoituu automaattisesti, kun peruutusvaihde kytketään.Toimintoa saatetaan tukea pysäköintitutkilla.Kuva näytetään näytössä.
