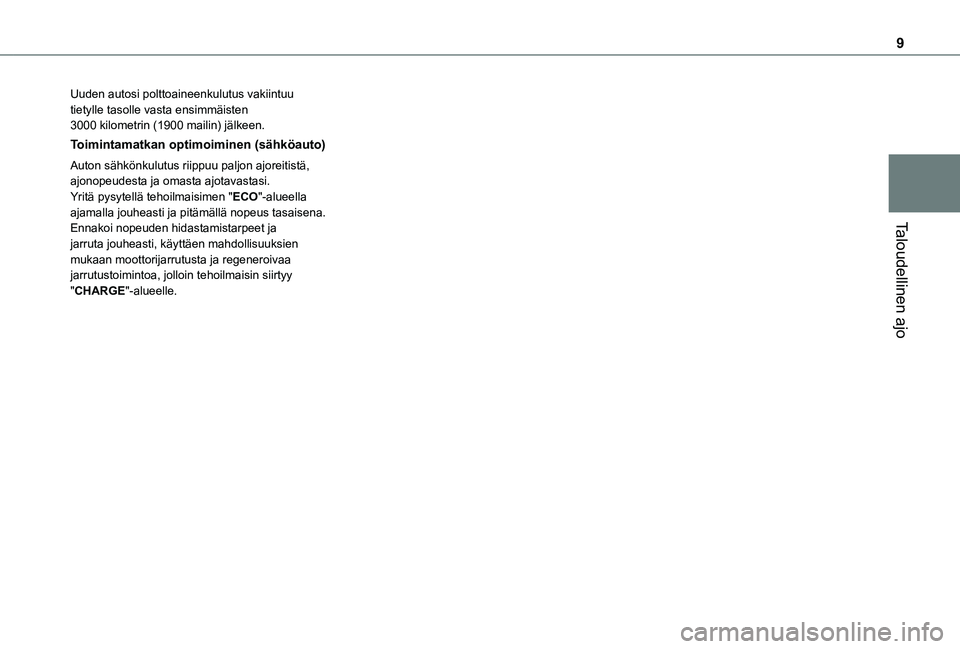

9
Taloudellinen ajo
Uuden autosi polttoaineenkulutus vakiintuu tietylle tasolle vasta ensimmäisten 3000 kilometrin (1900 mailin) jälkeen.
Toimintamatkan optimoiminen (sähköauto)
Auton sähkönkulutus riippuu paljon ajoreitistä, ajonopeudesta ja omasta ajotavastasi.Yritä pysytellä tehoilmaisimen "ECO"-alueella ajamalla jouheasti ja pitämällä nopeus tasaisena.Ennakoi nopeuden hidastamistarpeet ja jarruta jouheasti, käyttäen mahdollisuuksien mukaan moottorijarrutusta ja regeneroivaa jarrutustoimintoa, jolloin tehoilmaisin siirtyy "CHARGE"-alueelle.

10
Mittaristo
Nopeusmittari

Analoginen nopeusmittari (km/h tai mph).
Ilmaisimet ja näytöt

LCD teksti- tai matriisinäytöllä

1.Polttoainemittari
2.Moottorin jäähdytysnesteen lämpömittari.
Matriisinäytöllä (sähköauto)

1.Mukavuuslämpötilan kulutusilmaisin
2.Varaustilan ilmaisin
LCD-symbolinäytöllä

LCD-tekstinäytöllä

Matriisinäytöllä

Matriisinäytöllä (sähköauto)

NOTIC E
Ajaessasi ulkomailla haluat ehkä vaihtaa etäisyyden yksikköä: ajonopeus on näytettävä maan virallisessa yksikössä (mph tai km/h). Yksikkö vaihdetaan näytön asetusvalikosta auton seistessä paikoillaan.

11
Mittarit
1
1.Vakionopeudensäätimen tai nopeudenrajoittimen asetuksetNopeusrajoitusmerkkien näyttö
2.Vaihtamisilmaisin (diesel)Automaattivaihteiston vaihde (diesel) tai ajovalitsimen asento (sähköauto)
3.Digitaalinen nopeusmittari (mph tai km/h) LCD-symboli- ja LCD-tekstimittaristossa.Näyttöalue matriisimittaristossa: varoituksen tai toiminnon tilailmoitus, ajotietokone, digitaalinen nopeusmittari (mph tai km/h), tehomittari/auton varaustila (sähköauto) jne.
4.Huoltoilmaisin, sitten matkamittari (mailit tai km)Osamatkamittari (mailit tai km) (diesel)Toimintamatka/valittu ajotila (sähköauto)Näyttöalue LCD-tekstimittaristossa: varoituksen tai toiminnon tilailmoitus, ajotietokone jne.
5.Moottorin jäähdytysnesteen lämpötilan ilmaisin
6.Moottorin öljymäärän ilmaisin
7.Polttoainemittari
Säätöpainikkeet

LCD-symbolinäytöllä

LCD-tekstinäytöllä

Matriisinäytöllä

Matriisinäytöllä (sähköauto)

A.Huoltomuistutuksen nollaus.Tilapäinen huoltomuistutus.Muistutus ajomatkasta AdBlue®-järjestelmällä.Versiosta riippuen: paluu edelliselle tasolle tai käsillä olevan toiminnon peruminen.
B.Yleinen valaistuksen säätö.Versiosta riippuen: selaa valikkoa tai luetteloa tai muuta arvo.
C.Osamatkamittarin nollaus.Versiosta riippuen: siirry asetusvalikkoon (pitkä painallus), vahvista valinta (lyhyt painallus).
D.Huoltomuistutus tai ajomatka SCR -järjestelmällä ja AdBlue®.Valitun toiminnon nollaus (huoltomuistutus tai osamatkamittari).Versiosta riippuen: siirry asetusvalikkoon (pitkä painallus), vahvista valinta (lyhyt
painallus).
Kosketusnäytöllä myös valaistuksen säätö on mahdollista.
Käyntinopeusmittari

Käyntinopeusmittari (x 1000 k/min).
Tehoilmaisin (sähköauto)

Tehoilmaisin CHARGE, ECO, POWER tai VA PA A.
NOTIC E
Katso lisätietoja ilmaisimista kyseisestä osiosta.

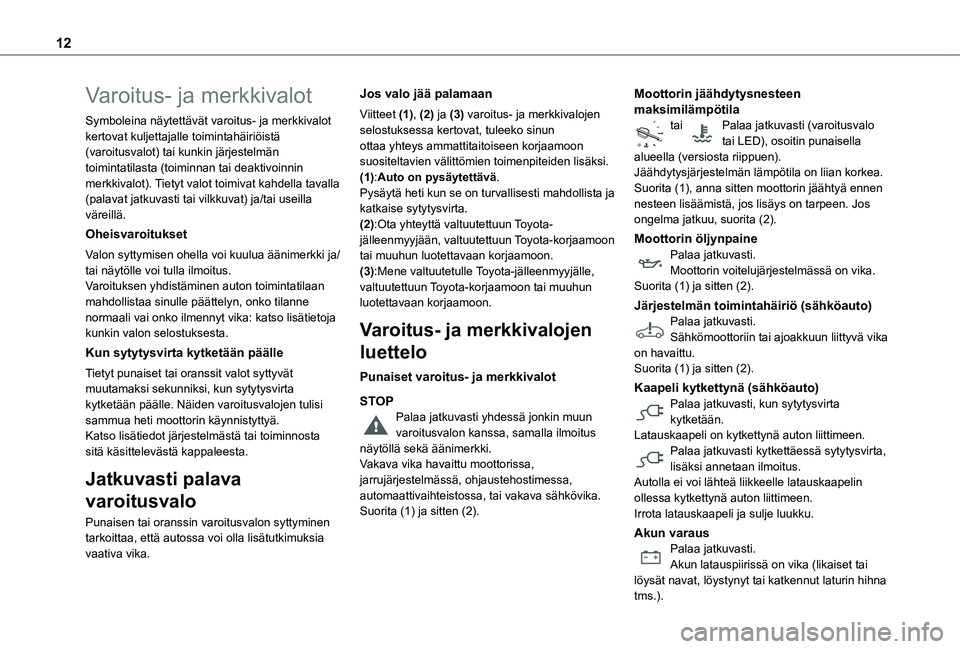

12
Varoitus- ja merkkivalot
Symboleina näytettävät varoitus- ja merkkivalot kertovat kuljettajalle toimintahäiriöistä (varoitusvalot) tai kunkin järjestelmän toimintatilasta (toiminnan tai deaktivoinnin merkkivalot). Tietyt valot toimivat kahdella tavalla (palavat jatkuvasti tai vilkkuvat) ja/tai useilla väreillä.
Oheisvaroitukset
Valon syttymisen ohella voi kuulua äänimerkki ja/tai näytölle voi tulla ilmoitus.Varoituksen yhdistäminen auton toimintatilaan mahdollistaa sinulle päättelyn, onko tilanne normaali vai onko ilmennyt vika: katso lisätietoja kunkin valon selostuksesta.
Kun sytytysvirta kytketään päälle
Tietyt punaiset tai oranssit valot syttyvät muutamaksi sekunniksi, kun sytytysvirta kytketään päälle. Näiden varoitusvalojen tulisi sammua heti moottorin käynnistyttyä.Katso lisätiedot järjestelmästä tai toiminnosta
sitä käsittelevästä kappaleesta.
Jatkuvasti palava
varoitusvalo
Punaisen tai oranssin varoitusvalon syttyminen tarkoittaa, että autossa voi olla lisätutkimuksia vaativa vika.
Jos valo jää palamaan
Viitteet (1), (2) ja (3) varoitus- ja merkkivalojen selostuksessa kertovat, tuleeko sinun ottaa yhteys ammattitaitoiseen korjaamoon suositeltavien välittömien toimenpiteiden lisäksi.(1):Auto on pysäytettävä.Pysäytä heti kun se on turvallisesti mahdollista ja katkaise sytytysvirta.(2):Ota yhteyttä valtuutettuun Toyota-jälleenmyyjään, valtuutettuun Toyota-korjaamoon tai muuhun luotettavaan korjaamoon.(3):Mene valtuutetulle Toyota-jälleenmyyjälle, valtuutettuun Toyota-korjaamoon tai muuhun luotettavaan korjaamoon.
Varoitus- ja merkkivalojen
luettelo
Punaiset varoitus- ja merkkivalot
STOPPalaa jatkuvasti yhdessä jonkin muun varoitusvalon kanssa, samalla ilmoitus
näytöllä sekä äänimerkki.Vakava vika havaittu moottorissa, jarrujärjestelmässä, ohjaustehostimessa, automaattivaihteistossa, tai vakava sähkövika.Suorita (1) ja sitten (2).
Moottorin jäähdytysnesteen maksimilämpötilatai Palaa jatkuvasti (varoitusvalo tai LED), osoitin punaisella alueella (versiosta riippuen).Jäähdytysjärjestelmän lämpötila on liian korkea.Suorita (1), anna sitten moottorin jäähtyä ennen nesteen lisäämistä, jos lisäys on tarpeen. Jos ongelma jatkuu, suorita (2).
Moottorin öljynpainePalaa jatkuvasti.Moottorin voitelujärjestelmässä on vika.Suorita (1) ja sitten (2).
Järjestelmän toimintahäiriö (sähköauto)Palaa jatkuvasti.Sähkömoottoriin tai ajoakkuun liittyvä vika on havaittu.Suorita (1) ja sitten (2).
Kaapeli kytkettynä (sähköauto)Palaa jatkuvasti, kun sytytysvirta kytketään.Latauskaapeli on kytkettynä auton liittimeen.
Palaa jatkuvasti kytkettäessä sytytysvirta, lisäksi annetaan ilmoitus.Autolla ei voi lähteä liikkeelle latauskaapelin ollessa kytkettynä auton liittimeen.Irrota latauskaapeli ja sulje luukku.
Akun varausPalaa jatkuvasti.Akun latauspiirissä on vika (likaiset tai löysät navat, löystynyt tai katkennut laturin hihna
tms.).

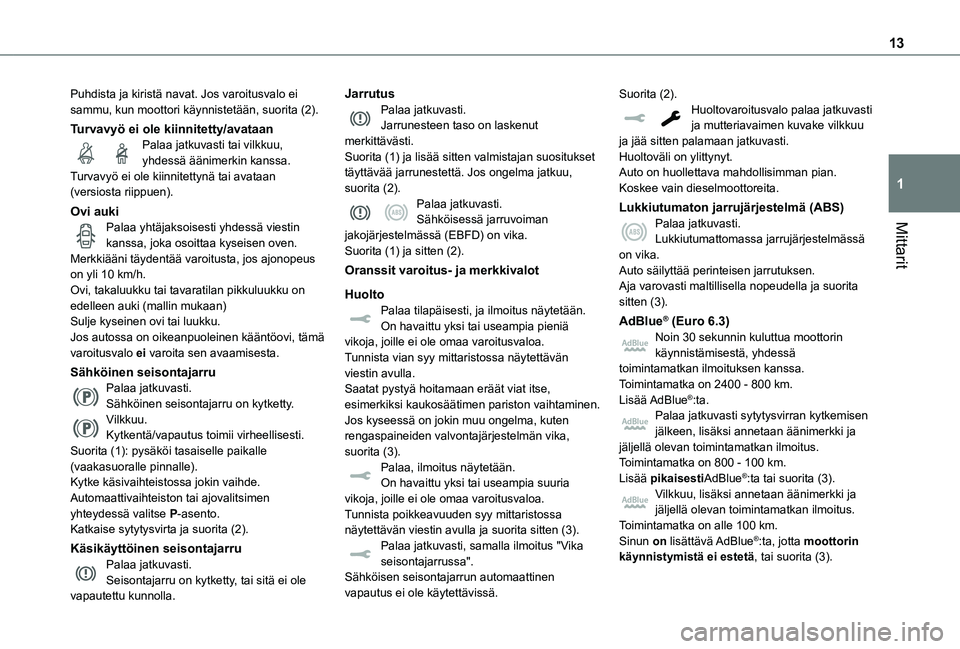

13
Mittarit
1
Puhdista ja kiristä navat. Jos varoitusvalo ei sammu, kun moottori käynnistetään, suorita (2).
Turvavyö ei ole kiinnitetty/avataanPalaa jatkuvasti tai vilkkuu, yhdessä äänimerkin kanssa.Turvavyö ei ole kiinnitettynä tai avataan (versiosta riippuen).
Ovi aukiPalaa yhtäjaksoisesti yhdessä viestin kanssa, joka osoittaa kyseisen oven.Merkkiääni täydentää varoitusta, jos ajonopeus on yli 10 km/h.Ovi, takaluukku tai tavaratilan pikkuluukku on edelleen auki (mallin mukaan)Sulje kyseinen ovi tai luukku.Jos autossa on oikeanpuoleinen kääntöovi, tämä varoitusvalo ei varoita sen avaamisesta.
Sähköinen seisontajarruPalaa jatkuvasti.Sähköinen seisontajarru on kytketty.Vilkkuu.Kytkentä/vapautus toimii virheellisesti.
Suorita (1): pysäköi tasaiselle paikalle (vaakasuoralle pinnalle). Kytke käsivaihteistossa jokin vaihde.Automaattivaihteiston tai ajovalitsimen yhteydessä valitse P-asento.Katkaise sytytysvirta ja suorita (2).
Käsikäyttöinen seisontajarruPalaa jatkuvasti.Seisontajarru on kytketty, tai sitä ei ole
vapautettu kunnolla.
JarrutusPalaa jatkuvasti.Jarrunesteen taso on laskenut merkittävästi.Suorita (1) ja lisää sitten valmistajan suositukset täyttävää jarrunestettä. Jos ongelma jatkuu, suorita (2).Palaa jatkuvasti.Sähköisessä jarruvoiman jakojärjestelmässä (EBFD) on vika.Suorita (1) ja sitten (2).
Oranssit varoitus- ja merkkivalot
HuoltoPalaa tilapäisesti, ja ilmoitus näytetään.On havaittu yksi tai useampia pieniä vikoja, joille ei ole omaa varoitusvaloa.Tunnista vian syy mittaristossa näytettävän viestin avulla.Saatat pystyä hoitamaan eräät viat itse, esimerkiksi kaukosäätimen pariston vaihtaminen.Jos kyseessä on jokin muu ongelma, kuten rengaspaineiden valvontajärjestelmän vika,
suorita (3).Palaa, ilmoitus näytetään.On havaittu yksi tai useampia suuria vikoja, joille ei ole omaa varoitusvaloa.Tunnista poikkeavuuden syy mittaristossa näytettävän viestin avulla ja suorita sitten (3).Palaa jatkuvasti, samalla ilmoitus "Vika seisontajarrussa".Sähköisen seisontajarrun automaattinen vapautus ei ole käytettävissä.
Suorita (2).Huoltovaroitusvalo palaa jatkuvasti ja mutteriavaimen kuvake vilkkuu ja jää sitten palamaan jatkuvasti.Huoltoväli on ylittynyt.Auto on huollettava mahdollisimman pian.Koskee vain dieselmoottoreita.
Lukkiutumaton jarrujärjestelmä (ABS)Palaa jatkuvasti.Lukkiutumattomassa jarrujärjestelmässä on vika.Auto säilyttää perinteisen jarrutuksen.Aja varovasti maltillisella nopeudella ja suorita sitten (3).
AdBlue® (Euro 6.3)Noin 30 sekunnin kuluttua moottorin käynnistämisestä, yhdessä toimintamatkan ilmoituksen kanssa.Toimintamatka on 2400 - 800 km.Lisää AdBlue®:ta.Palaa jatkuvasti sytytysvirran kytkemisen jälkeen, lisäksi annetaan äänimerkki ja
jäljellä olevan toimintamatkan ilmoitus.Toimintamatka on 800 - 100 km.Lisää pikaisestiAdBlue®:ta tai suorita (3).Vilkkuu, lisäksi annetaan äänimerkki ja jäljellä olevan toimintamatkan ilmoitus.Toimintamatka on alle 100 km.Sinun on lisättävä AdBlue®:ta, jotta moottorin käynnistymistä ei estetä, tai suorita (3).

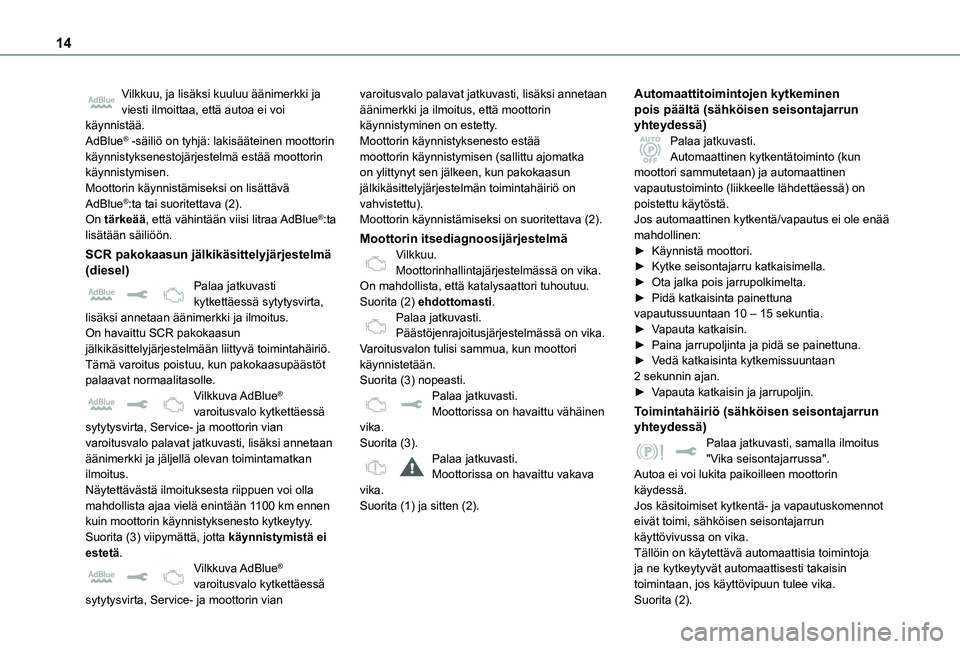

14
Vilkkuu, ja lisäksi kuuluu äänimerkki ja viesti ilmoittaa, että autoa ei voi käynnistää.AdBlue® -säiliö on tyhjä: lakisääteinen moottorin käynnistyksenestojärjestelmä estää moottorin käynnistymisen.Moottorin käynnistämiseksi on lisättävä AdBlue®:ta tai suoritettava (2).On tärkeää, että vähintään viisi litraa AdBlue®:ta lisätään säiliöön.
SCR pakokaasun jälkikäsittelyjärjestelmä (diesel)Palaa jatkuvasti kytkettäessä sytytysvirta, lisäksi annetaan äänimerkki ja ilmoitus.On havaittu SCR pakokaasun jälkikäsittelyjärjestelmään liittyvä toimintahäiriö\
.Tämä varoitus poistuu, kun pakokaasupäästöt palaavat normaalitasolle.Vilkkuva AdBlue® varoitusvalo kytkettäessä sytytysvirta, Service- ja moottorin vian varoitusvalo palavat jatkuvasti, lisäksi annetaan
äänimerkki ja jäljellä olevan toimintamatkan ilmoitus.Näytettävästä ilmoituksesta riippuen voi olla mahdollista ajaa vielä enintään 1100 km ennen kuin moottorin käynnistyksenesto kytkeytyy.Suorita (3) viipymättä, jotta käynnistymistä ei estetä.Vilkkuva AdBlue® varoitusvalo kytkettäessä
sytytysvirta, Service- ja moottorin vian
varoitusvalo palavat jatkuvasti, lisäksi annetaan äänimerkki ja ilmoitus, että moottorin käynnistyminen on estetty.Moottorin käynnistyksenesto estää moottorin käynnistymisen (sallittu ajomatka on ylittynyt sen jälkeen, kun pakokaasun jälkikäsittelyjärjestelmän toimintahäiriö on vahvistettu).Moottorin käynnistämiseksi on suoritettava (2).
Moottorin itsediagnoosijärjestelmäVilkkuu.Moottorinhallintajärjestelmässä on vika.On mahdollista, että katalysaattori tuhoutuu.Suorita (2) ehdottomasti.Palaa jatkuvasti.Päästöjenrajoitusjärjestelmässä on vika.Varoitusvalon tulisi sammua, kun moottori käynnistetään.Suorita (3) nopeasti.Palaa jatkuvasti.Moottorissa on havaittu vähäinen vika.Suorita (3).
Palaa jatkuvasti.Moottorissa on havaittu vakava vika.Suorita (1) ja sitten (2).
Automaattitoimintojen kytkeminen pois päältä (sähköisen seisontajarrun yhteydessä)Palaa jatkuvasti.Automaattinen kytkentätoiminto (kun moottori sammutetaan) ja automaattinen vapautustoiminto (liikkeelle lähdettäessä) on poistettu käytöstä.Jos automaattinen kytkentä/vapautus ei ole enää mahdollinen:►  Käynnistä moottori.►  Kytke seisontajarru katkaisimella.►  Ota jalka pois jarrupolkimelta.►  Pidä katkaisinta painettuna vapautussuuntaan 10 – 15 sekuntia.►  Vapauta katkaisin.►  Paina jarrupoljinta ja pidä se painettuna.►  Vedä katkaisinta kytkemissuuntaan 2 sekunnin ajan.►  Vapauta katkaisin ja jarrupoljin.
Toimintahäiriö (sähköisen seisontajarrun yhteydessä)Palaa jatkuvasti, samalla ilmoitus
"Vika seisontajarrussa".Autoa ei voi lukita paikoilleen moottorin käydessä.Jos käsitoimiset kytkentä- ja vapautuskomennot eivät toimi, sähköisen seisontajarrun käyttövivussa on vika.Tällöin on käytettävä automaattisia toimintoja ja ne kytkeytyvät automaattisesti takaisin toimintaan, jos käyttövipuun tulee vika.
Suorita (2).

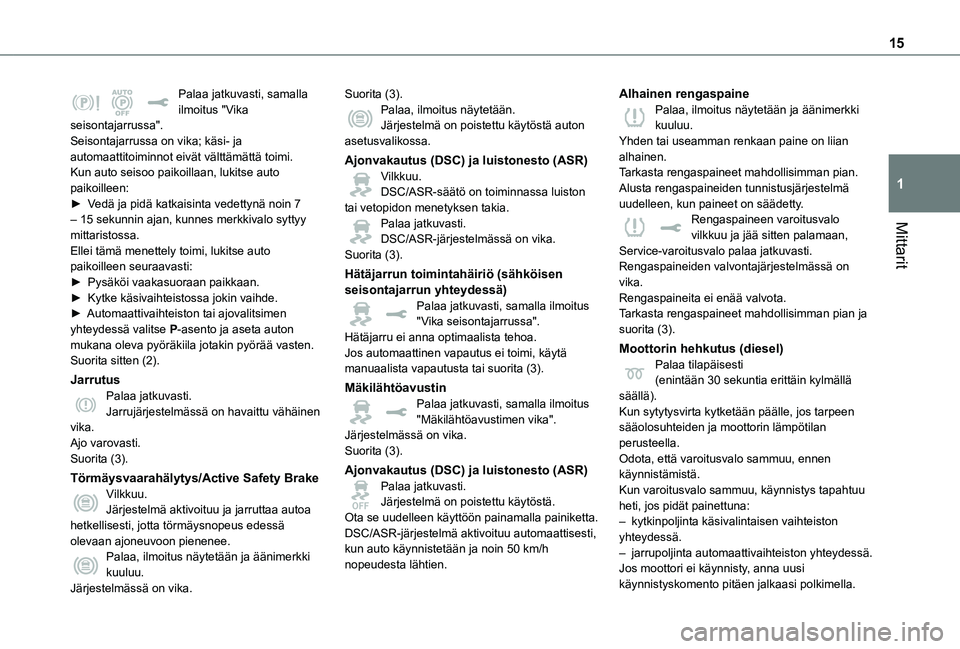

15
Mittarit
1
Palaa jatkuvasti, samalla ilmoitus "Vika seisontajarrussa".Seisontajarrussa on vika; käsi- ja automaattitoiminnot eivät välttämättä toimi.Kun auto seisoo paikoillaan, lukitse auto paikoilleen:►  Vedä ja pidä katkaisinta vedettynä noin 7 – 15 sekunnin ajan, kunnes merkkivalo syttyy mittaristossa.Ellei tämä menettely toimi, lukitse auto paikoilleen seuraavasti:►  Pysäköi vaakasuoraan paikkaan.►  Kytke käsivaihteistossa jokin vaihde.►  Automaattivaihteiston tai ajovalitsimen yhteydessä valitse P-asento ja aseta auton mukana oleva pyöräkiila jotakin pyörää vasten.Suorita sitten (2).
JarrutusPalaa jatkuvasti.Jarrujärjestelmässä on havaittu vähäinen vika.Ajo varovasti.
Suorita (3).
Törmäysvaarahälytys/Active Safety BrakeVilkkuu.Järjestelmä aktivoituu ja jarruttaa autoa hetkellisesti, jotta törmäysnopeus edessä olevaan ajoneuvoon pienenee.Palaa, ilmoitus näytetään ja äänimerkki kuuluu.Järjestelmässä on vika.
Suorita (3).Palaa, ilmoitus näytetään.Järjestelmä on poistettu käytöstä auton asetusvalikossa.
Ajonvakautus (DSC) ja luistonesto (ASR)Vilkkuu.DSC/ASR-säätö on toiminnassa luiston tai vetopidon menetyksen takia.Palaa jatkuvasti.DSC/ASR-järjestelmässä on vika.Suorita (3).
Hätäjarrun toimintahäiriö (sähköisen seisontajarrun yhteydessä)Palaa jatkuvasti, samalla ilmoitus "Vika seisontajarrussa".Hätäjarru ei anna optimaalista tehoa.Jos automaattinen vapautus ei toimi, käytä manuaalista vapautusta tai suorita (3).
MäkilähtöavustinPalaa jatkuvasti, samalla ilmoitus "Mäkilähtöavustimen vika".Järjestelmässä on vika.
Suorita (3).
Ajonvakautus (DSC) ja luistonesto (ASR)Palaa jatkuvasti.Järjestelmä on poistettu käytöstä.Ota se uudelleen käyttöön painamalla painiketta.DSC/ASR-järjestelmä aktivoituu automaattisesti, kun auto käynnistetään ja noin 50 km/h nopeudesta lähtien.
Alhainen rengaspainePalaa, ilmoitus näytetään ja äänimerkki kuuluu.Yhden tai useamman renkaan paine on liian alhainen.Tarkasta rengaspaineet mahdollisimman pian.Alusta rengaspaineiden tunnistusjärjestelmä uudelleen, kun paineet on säädetty.Rengaspaineen varoitusvalo vilkkuu ja jää sitten palamaan, Service-varoitusvalo palaa jatkuvasti.Rengaspaineiden valvontajärjestelmässä on vika.Rengaspaineita ei enää valvota.Tarkasta rengaspaineet mahdollisimman pian ja suorita (3).
Moottorin hehkutus (diesel)Palaa tilapäisesti(enintään 30 sekuntia erittäin kylmällä säällä).Kun sytytysvirta kytketään päälle, jos tarpeen sääolosuhteiden ja moottorin lämpötilan perusteella.
Odota, että varoitusvalo sammuu, ennen käynnistämistä.Kun varoitusvalo sammuu, käynnistys tapahtuu heti, jos pidät painettuna:– kytkinpoljinta käsivalintaisen vaihteiston yhteydessä.– jarrupoljinta automaattivaihteiston yhteydessä.Jos moottori ei käynnisty, anna uusi käynnistyskomento pitäen jalkaasi polkimella.

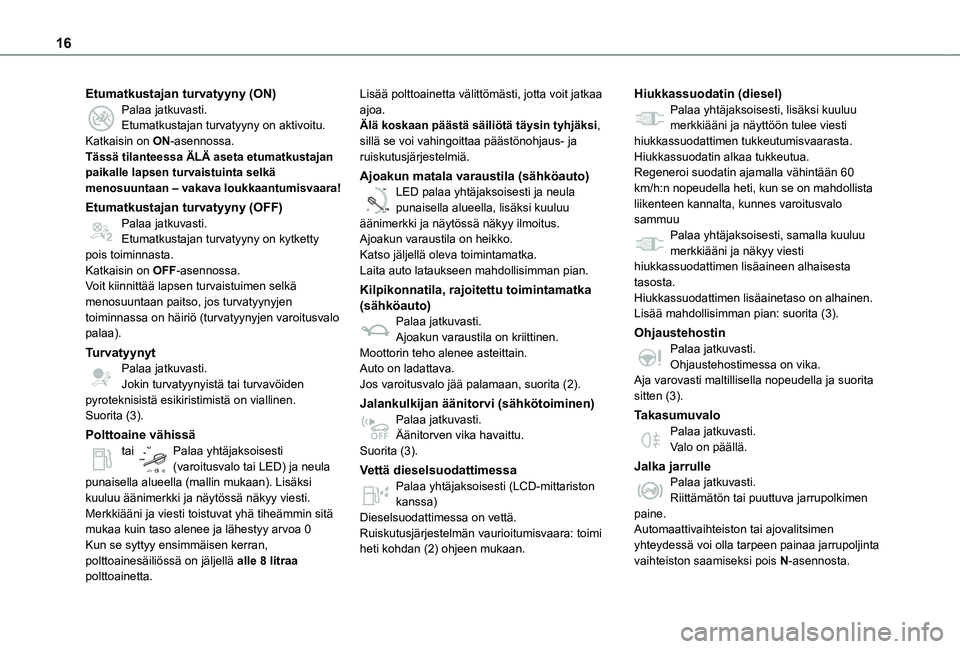

16
Etumatkustajan turvatyyny (ON)Palaa jatkuvasti.Etumatkustajan turvatyyny on aktivoitu.Katkaisin on ON-asennossa.Tässä tilanteessa ÄLÄ aseta etumatkustajan paikalle lapsen turvaistuinta selkä menosuuntaan – vakava loukkaantumisvaara!
Etumatkustajan turvatyyny (OFF)Palaa jatkuvasti.Etumatkustajan turvatyyny on kytketty pois toiminnasta.Katkaisin on OFF-asennossa.Voit kiinnittää lapsen turvaistuimen selkä menosuuntaan paitso, jos turvatyynyjen toiminnassa on häiriö (turvatyynyjen varoitusvalo palaa).
TurvatyynytPalaa jatkuvasti.Jokin turvatyynyistä tai turvavöiden pyroteknisistä esikiristimistä on viallinen.Suorita (3).
Polttoaine vähissä
tai Palaa yhtäjaksoisesti (varoitusvalo tai LED) ja neula punaisella alueella (mallin mukaan). Lisäksi kuuluu äänimerkki ja näytössä näkyy viesti.Merkkiääni ja viesti toistuvat yhä tiheämmin sitä mukaa kuin taso alenee ja lähestyy arvoa 0Kun se syttyy ensimmäisen kerran, polttoainesäiliössä on jäljellä alle 8 litraa polttoainetta.
Lisää polttoainetta välittömästi, jotta voit jatkaa ajoa.Älä koskaan päästä säiliötä täysin tyhjäks\
i, sillä se voi vahingoittaa päästönohjaus- ja ruiskutusjärjestelmiä.
Ajoakun matala varaustila (sähköauto)
0 %
100
LED palaa yhtäjaksoisesti ja neula punaisella alueella, lisäksi kuuluu äänimerkki ja näytössä näkyy ilmoitus.Ajoakun varaustila on heikko.Katso jäljellä oleva toimintamatka.Laita auto lataukseen mahdollisimman pian.
Kilpikonnatila, rajoitettu toimintamatka (sähköauto)Palaa jatkuvasti.Ajoakun varaustila on kriittinen.Moottorin teho alenee asteittain.Auto on ladattava.Jos varoitusvalo jää palamaan, suorita (2).
Jalankulkijan äänitorvi (sähkötoiminen)Palaa jatkuvasti.Äänitorven vika havaittu.
Suorita (3).
Vettä dieselsuodattimessaPalaa yhtäjaksoisesti (LCD-mittariston kanssa)Dieselsuodattimessa on vettä.Ruiskutusjärjestelmän vaurioitumisvaara: toimi heti kohdan (2) ohjeen mukaan.
Hiukkassuodatin (diesel)Palaa yhtäjaksoisesti, lisäksi kuuluu merkkiääni ja näyttöön tulee viesti hiukkassuodattimen tukkeutumisvaarasta.Hiukkassuodatin alkaa tukkeutua.Regeneroi suodatin ajamalla vähintään 60 km/h:n nopeudella heti, kun se on mahdollista liikenteen kannalta, kunnes varoitusvalo sammuuPalaa yhtäjaksoisesti, samalla kuuluu merkkiääni ja näkyy viesti hiukkassuodattimen lisäaineen alhaisesta tasosta.Hiukkassuodattimen lisäainetaso on alhainen.Lisää mahdollisimman pian: suorita (3).
OhjaustehostinPalaa jatkuvasti.Ohjaustehostimessa on vika.Aja varovasti maltillisella nopeudella ja suorita sitten (3).
TakasumuvaloPalaa jatkuvasti.
Valo on päällä.
Jalka jarrullePalaa jatkuvasti.Riittämätön tai puuttuva jarrupolkimen paine.Automaattivaihteiston tai ajovalitsimen yhteydessä voi olla tarpeen painaa jarrupoljinta vaihteiston saamiseksi pois N-asennosta.
