Toimintahäiriön sattuessa
8

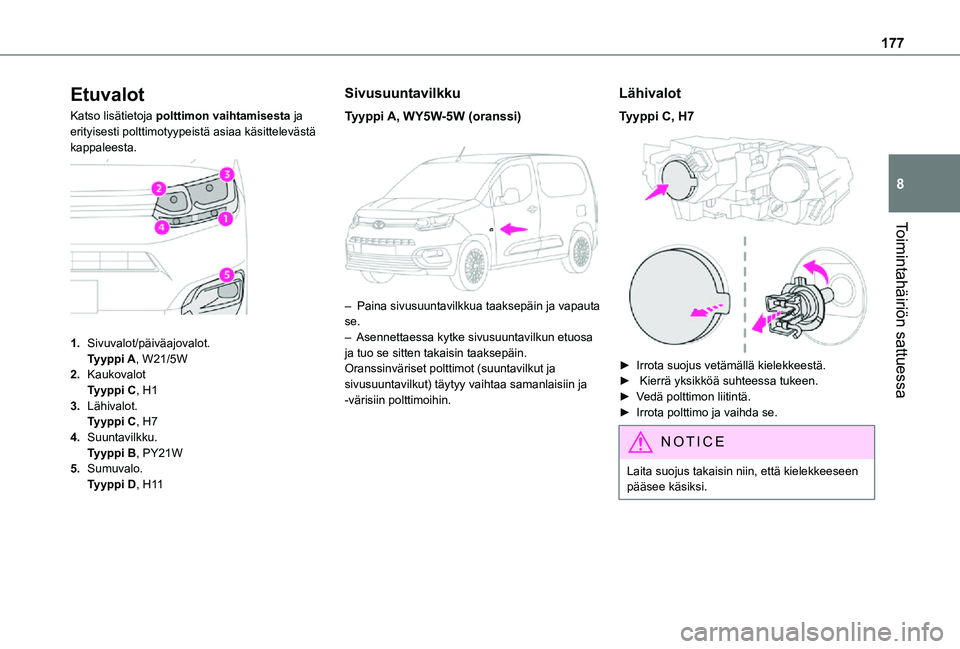

Etuvalot
Katso lisätietoja polttimon vaihtamisesta ja erityisesti polttimotyypeistä asiaa käsittelevästä kappaleesta.

1.Sivuvalot/päiväajovalot.Tyyppi A, W21/5W
2.KaukovalotTyyppi C, H1
3.Lähivalot.Tyyppi C, H7
4.Suuntavilkku.Tyyppi B, PY21W
5.Sumuvalo.Tyyppi D, H11
Sivusuuntavilkku
Tyyppi A, WY5W-5W (oranssi)

– Paina sivusuuntavilkkua taaksepäin ja vapauta se.– Asennettaessa kytke sivusuuntavilkun etuosa ja tuo se sitten takaisin taaksepäin.Oranssinväriset polttimot (suuntavilkut ja sivusuuntavilkut) täytyy vaihtaa samanlaisiin ja -värisiin polttimoihin.
Lähivalot
Tyyppi C, H7

►  Irrota suojus vetämällä kielekkeestä. ►   Kierrä yksikköä suhteessa tukeen.►  Vedä polttimon liitintä.►  Irrota polttimo ja vaihda se.
NOTIC E
Laita suojus takaisin niin, että kielekkeeseen pääsee käsiksi.

178
Sivuvalot/päiväajovalot
Tyyppi A, W21/5W

►  Kierrä liitintä neljänneskierros myötäpäivään.►  Vedä polttimon liitintä.►  Irrota polttimo ja vaihda se.
Kaukovalot
Tyyppi C, H1

►  Irrota suojus vetämällä kielekkeestä.►  Irrota yksikkö tuesta.►  Vedä polttimon liitintä.►  Irrota polttimo ja vaihda se.
NOTIC E
Laita suojus takaisin niin, että kielekkeeseen pääsee käsiksi.
Suuntavilkut
Tyyppi B, PY21W
NOTIC E
Jos suuntavilkun merkkivalo (vasen tai oikea) vilkkuu nopeasti, se tarkoittaa, että jokin vastaavan puolen polttimo on lakannut toimimasta.


►  Kierrä liitintä neljänneskierros vastapäivään.►  Vedä yksikköä suhteessa tukeen.
►  Irrota polttimo ja vaihda se.

179
Toimintahäiriön sattuessa
8

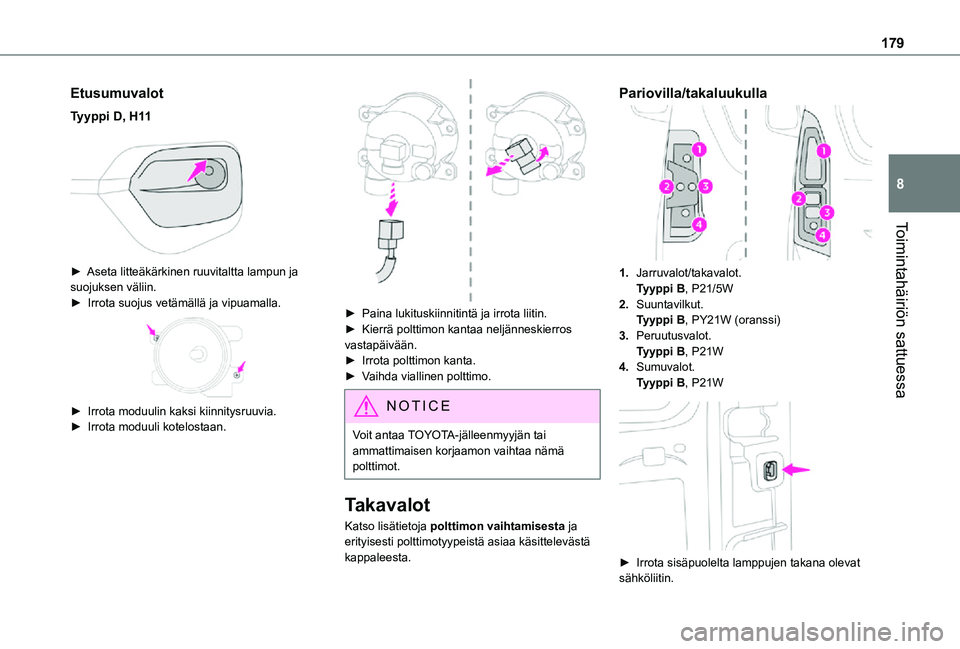

Etusumuvalot
Tyyppi D, H11

►  Aseta litteäkärkinen ruuvitaltta lampun ja suojuksen väliin.►  Irrota suojus vetämällä ja vipuamalla.

►  Irrota moduulin kaksi kiinnitysruuvia.►  Irrota moduuli kotelostaan.

►  Paina lukituskiinnitintä ja irrota liitin.►  Kierrä polttimon kantaa neljänneskierros vastapäivään.►  Irrota polttimon kanta.►  Vaihda viallinen polttimo.
NOTIC E
Voit antaa TOYOTA-jälleenmyyjän tai ammattimaisen korjaamon vaihtaa nämä polttimot.
Takavalot
Katso lisätietoja polttimon vaihtamisesta ja erityisesti polttimotyypeistä asiaa käsittelevästä kappaleesta.
Pariovilla/takaluukulla
1.Jarruvalot/takavalot.Tyyppi B, P21/5W
2.Suuntavilkut.Tyyppi B, PY21W (oranssi)
3.Peruutusvalot.Tyyppi B, P21W
4.Sumuvalot.Tyyppi B, P21W

►  Irrota sisäpuolelta lamppujen takana olevat sähköliitin.

180

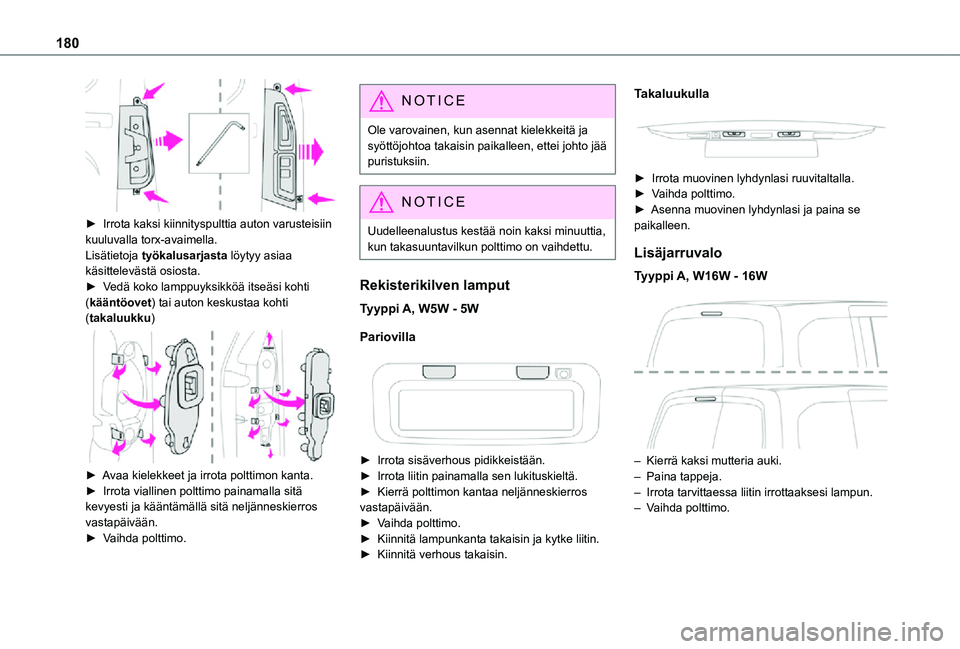

►  Irrota kaksi kiinnityspulttia auton varusteisiin kuuluvalla torx-avaimella.
Lisätietoja työkalusarjasta löytyy asiaa käsittelevästä osiosta.►  Vedä koko lamppuyksikköä itseäsi kohti (kääntöovet) tai auton keskustaa kohti (takaluukku)

►  Avaa kielekkeet ja irrota polttimon kanta.►  Irrota viallinen polttimo painamalla sitä kevyesti ja kääntämällä sitä neljänneskierros vastapäivään.►  Vaihda polttimo.
NOTIC E
Ole varovainen, kun asennat kielekkeitä ja syöttöjohtoa takaisin paikalleen, ettei johto jää puristuksiin.
NOTIC E
Uudelleenalustus kestää noin kaksi minuuttia,
kun takasuuntavilkun polttimo on vaihdettu.
Rekisterikilven lamput
Tyyppi A, W5W - 5W
Pariovilla


►  Irrota sisäverhous pidikkeistään.►  Irrota liitin painamalla sen lukituskieltä.
►  Kierrä polttimon kantaa neljänneskierros vastapäivään.►  Vaihda polttimo.►  Kiinnitä lampunkanta takaisin ja kytke liitin.►  Kiinnitä verhous takaisin.
Takaluukulla


►  Irrota muovinen lyhdynlasi ruuvitaltalla.►  Vaihda polttimo.►  Asenna muovinen lyhdynlasi ja paina se paikalleen.
Lisäjarruvalo
Tyyppi A, W16W - 16W

– Kierrä kaksi mutteria auki.– Paina tappeja.– Irrota tarvittaessa liitin irrottaaksesi lampun.– Vaihda polttimo.

181
Toimintahäiriön sattuessa
8
Sulakkeen vaihtaminen

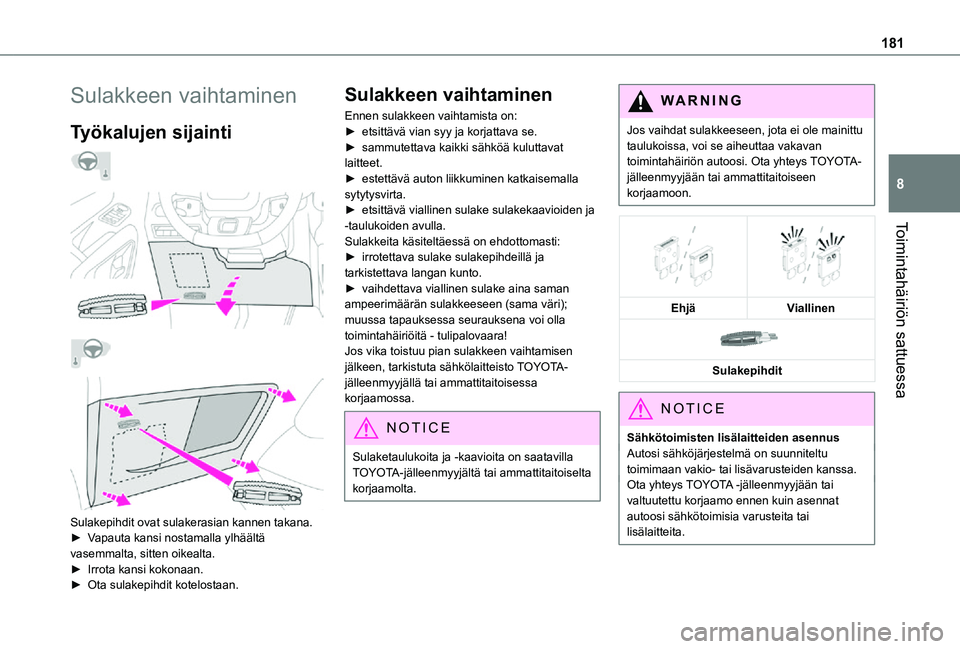

Työkalujen sijainti




Sulakepihdit ovat sulakerasian kannen takana.►  Vapauta kansi nostamalla ylhäältä 
vasemmalta, sitten oikealta.►  Irrota kansi kokonaan.►  Ota sulakepihdit kotelostaan.
Sulakkeen vaihtaminen
Ennen sulakkeen vaihtamista on:►  etsittävä vian syy ja korjattava se.►  sammutettava kaikki sähköä kuluttavat laitteet.►  estettävä auton liikkuminen katkaisemalla sytytysvirta.►  etsittävä viallinen sulake sulakekaavioiden ja -taulukoiden avulla.Sulakkeita käsiteltäessä on ehdottomasti:►  irrotettava sulake sulakepihdeillä ja tarkistettava langan kunto.►  vaihdettava viallinen sulake aina saman ampeerimäärän sulakkeeseen (sama väri); muussa tapauksessa seurauksena voi olla toimintahäiriöitä - tulipalovaara!Jos vika toistuu pian sulakkeen vaihtamisen jälkeen, tarkistuta sähkölaitteisto TOYOTA-jälleenmyyjällä tai ammattitaitoisessa korjaamossa.
NOTIC E
Sulaketaulukoita ja -kaavioita on saatavilla TOYOTA-jälleenmyyjältä tai ammattitaitoiselta korjaamolta.
WARNI NG
Jos vaihdat sulakkeeseen, jota ei ole mainittu taulukoissa, voi se aiheuttaa vakavan toimintahäiriön autoosi. Ota yhteys TOYOTA-jälleenmyyjään tai ammattitaitoiseen korjaamoon.




EhjäViallinen

Sulakepihdit
NOTIC E
Sähkötoimisten lisälaitteiden asennusAutosi sähköjärjestelmä on suunniteltu toimimaan vakio- tai lisävarusteiden kanssa.
Ota yhteys TOYOTA -jälleenmyyjään tai valtuutettu korjaamo ennen kuin asennat autoosi sähkötoimisia varusteita tai lisälaitteita.

182
WARNI NG
TOYOTA ei vastaa kustannuksista, jotka aiheutuvat auton korjaamisesta tai toimintahäiriöiden poistamisesta, jos ne ovat aiheutuneet muiden kuin TOYOTA asentamien tai suosittelemien lisälaitteiden asennuksesta tai ohjeiden vastaisesta asennuksesta, erityisesti, jos kaikkien kytkettyjen lisävarusteiden yhteenlaskettu virrankulutus ylittää 10 milliampeeria.
NOTIC E
Kysy lisätietoja vetokoukun tai taksivarustelun asennuksesta TOYOTA -jälleenmyyjältä.
Sulakkeet kojetaulussa
Sulakekotelo sijaitsee kojetaulun alaosassa (vasemmalla).
Sulakkeiden sijainti
►  Vapauta kansi nostamalla ylhäältä vasemmalta, sitten oikealta.Jäljempänä kuvatut sulakkeet vaihtelevat auton varustelun mukaan.

Sulakkeen nroAmpeerimäärä (A)Toiminnot
F110Langaton älypuhelinlaturi, himmentyvä sisätaustapeili.
F415Äänitorvi.
F620Lasinpesulaitteen pumppu.
F71012 V -pistorasia (takana)
F1030Sähkötoiminen lukitusmoduuli.
F1310Telematiikan ja radion säätimet.
Sulakkeen nroAmpeerimäärä (A)Toiminnot
F145Hälytin, ylikuormi-tuksen ilmaisin, edistyksellinen telematiikkayk-sikkö.
F193Perävaunun kytkentärasia
F223Takaympäristön näkymän näyttö.
F235Perävaunun yleinen kytkentärasia.
F275Lisälämmitin.
F2920Audiojärjestelmä, kosketusnäyttö.
F321512 V -pistorasia (edessä).
F345Peilin säädin.
F365USB-liitäntä.

183
Toimintahäiriön sattuessa
8
Sulakkeet moottoritilassa
Sulakekotelo sijaitsee moottoritilassa akun lähellä.
Sulakkeiden sijainti

►  Avaa kaksi salpaa A.►  Irrota kansi.►  Vaihda sulake.►  Kun olet valmis, sulje kansi huolellisesti ja lukitse sitten kaksi salpaa A, jotta sulakekotelo sulkeutuu tiiviisti.

Sulakkeen nroAmpeerimäärä(A)Toiminnot
F1615Etusumuvalo.
F1810Oikeanpuoleiset kaukovalot.
F1910Vasemmanpuoleiset kaukovalot.
F2940Tuulilasinpyyhkimet.
12 V -akku
Toimintaohjeet moottorin käynnistämiseksi toisella akulla tai purkautuneen akun lataamiseksi.
Lyijy-käynnistysakut
ECO
Akuissa on haitallisia aineita, kuten rikkihappoa ja lyijyä.Ne on hävitettävä määräysten mukaisesti eikä niitä missään tilanteessa saa laittaa sekajätteen joukkoon.Vie käytetyt kaukosäätimen paristot ja auton akut asianmukaiseen keruupisteeseen.
WARNI NG
Suojaa silmäsi ja kasvosi ennen akun käsittelyä.Kaikki akulle suoritettavat toimenpiteet on tehtävä hyvällä ilmanvaihdolla varustetussa tilassa, kaukana avotulesta ja kipinälähteistä räjähdys- tai tulipaloriskin välttämiseksi.Pese kätesi työn jälkeen.

184
WARNI NG
Malliversiot joiden varusteisiin kuuluu Stop & Start on varustettu erityisvalmisteisella 12 V lyijyakulla, jossa on erikoisteknologiaa.Vain TOYOTA-jälleenmyyjä tai valtuutettu korjaamo saa vaihtaa sen.
Akun sijainti
Akku sijaitsee konepellin alla.►  Avaa konepelti sisäpuolella olevan vivun avulla, vapauta sitten tuulihaka.►  Kiinnitä konepellin tukitanko.

Akun miinusnapaan (-) ei pääse käsiksi.Maadoituspiste on auton etuosassa.
NOTIC E
Katso lisätietoja konepellistä ja moottorista asiaa käsittelevistä osioista.

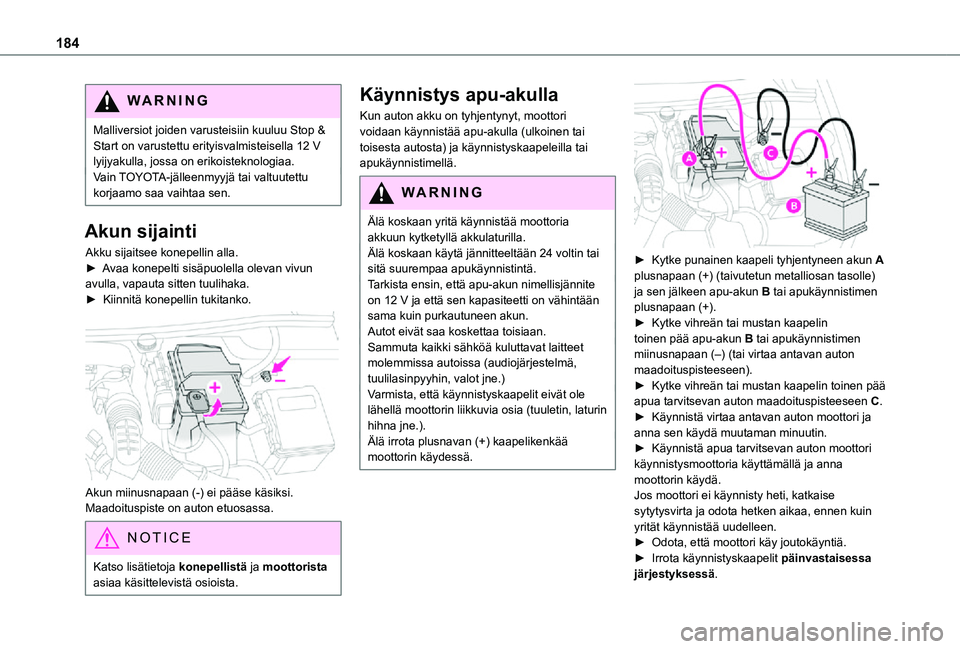

Käynnistys apu-akulla
Kun auton akku on tyhjentynyt, moottori voidaan käynnistää apu-akulla (ulkoinen tai toisesta autosta) ja käynnistyskaapeleilla tai apukäynnistimellä.
WARNI NG
Älä koskaan yritä käynnistää moottoria akkuun kytketyllä akkulaturilla.
Älä koskaan käytä jännitteeltään 24 voltin tai sitä suurempaa apukäynnistintä.Tarkista ensin, että apu-akun nimellisjännite on 12 V ja että sen kapasiteetti on vähintään sama kuin purkautuneen akun.Autot eivät saa koskettaa toisiaan.Sammuta kaikki sähköä kuluttavat laitteet molemmissa autoissa (audiojärjestelmä, tuulilasinpyyhin, valot jne.)Varmista, että käynnistyskaapelit eivät ole lähellä moottorin liikkuvia osia (tuuletin, laturin hihna jne.).Älä irrota plusnavan (+) kaapelikenkää moottorin käydessä.


►  Kytke punainen kaapeli tyhjentyneen akun A plusnapaan (+) (taivutetun metalliosan tasolle) ja sen jälkeen apu-akun B tai apukäynnistimen plusnapaan (+).►  Kytke vihreän tai mustan kaapelin toinen pää apu-akun B tai apukäynnistimen miinusnapaan (–) (tai virtaa antavan auton maadoituspisteeseen).►  Kytke vihreän tai mustan kaapelin toinen pää apua tarvitsevan auton maadoituspisteeseen C.►  Käynnistä virtaa antavan auton moottori ja anna sen käydä muutaman minuutin.►  Käynnistä apua tarvitsevan auton moottori käynnistysmoottoria käyttämällä ja anna moottorin käydä.Jos moottori ei käynnisty heti, katkaise sytytysvirta ja odota hetken aikaa, ennen kuin yrität käynnistää uudelleen.►  Odota, että moottori käy joutokäyntiä.►  Irrota käynnistyskaapelit päinvastaisessa järjestyksessä.
