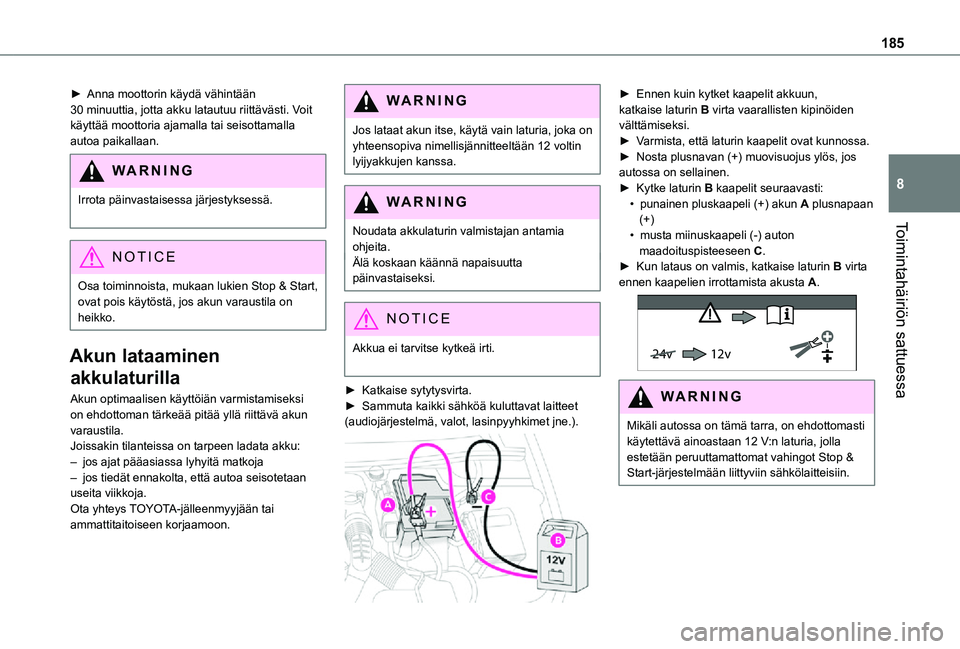

185
Toimintahäiriön sattuessa
8
►  Anna moottorin käydä vähintään 30 minuuttia, jotta akku latautuu riittävästi. Voit käyttää moottoria ajamalla tai seisottamalla autoa paikallaan.
WARNI NG
Irrota päinvastaisessa järjestyksessä.
NOTIC E
Osa toiminnoista, mukaan lukien Stop & Start, ovat pois käytöstä, jos akun varaustila on heikko.
Akun lataaminen
akkulaturilla
Akun optimaalisen käyttöiän varmistamiseksi on ehdottoman tärkeää pitää yllä riittävä akun varaustila.Joissakin tilanteissa on tarpeen ladata akku:– jos ajat pääasiassa lyhyitä matkoja– jos tiedät ennakolta, että autoa seisotetaan useita viikkoja.Ota yhteys TOYOTA-jälleenmyyjään tai ammattitaitoiseen korjaamoon.
WARNI NG
Jos lataat akun itse, käytä vain laturia, joka on yhteensopiva nimellisjännitteeltään 12 voltin lyijyakkujen kanssa.
WARNI NG
Noudata akkulaturin valmistajan antamia
ohjeita.Älä koskaan käännä napaisuutta päinvastaiseksi.
NOTIC E
Akkua ei tarvitse kytkeä irti.
►  Katkaise sytytysvirta.►  Sammuta kaikki sähköä kuluttavat laitteet (audiojärjestelmä, valot, lasinpyyhkimet jne.).

►  Ennen kuin kytket kaapelit akkuun, katkaise laturin B virta vaarallisten kipinöiden välttämiseksi.►  Varmista, että laturin kaapelit ovat kunnossa.►  Nosta plusnavan (+) muovisuojus ylös, jos autossa on sellainen.►  Kytke laturin B kaapelit seuraavasti:• punainen pluskaapeli (+) akun A plusnapaan (+)• musta miinuskaapeli (-) auton maadoituspisteeseen C.►  Kun lataus on valmis, katkaise laturin B virta ennen kaapelien irrottamista akusta A.
24v 12v
WARNI NG
Mikäli autossa on tämä tarra, on ehdottomasti käytettävä ainoastaan 12 V:n laturia, jolla estetään peruuttamattomat vahingot Stop & Start-järjestelmään liittyviin sähkölaitteisiin.

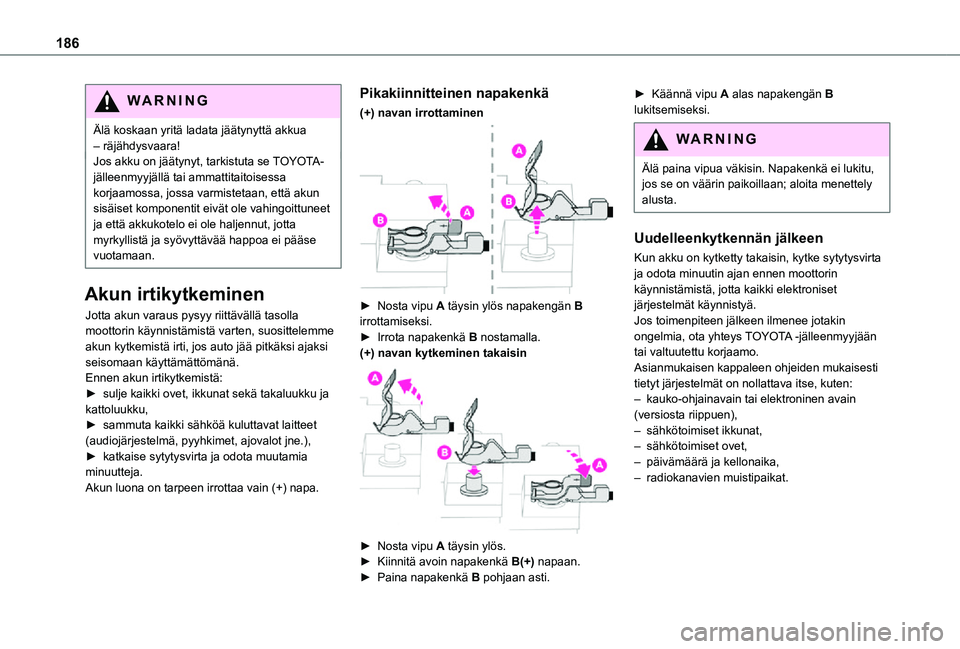

186
WARNI NG
Älä koskaan yritä ladata jäätynyttä akkua – räjähdysvaara!Jos akku on jäätynyt, tarkistuta se TOYOTA-jälleenmyyjällä tai ammattitaitoisessa korjaamossa, jossa varmistetaan, että akun sisäiset komponentit eivät ole vahingoittuneet ja että akkukotelo ei ole haljennut, jotta myrkyllistä ja syövyttävää happoa ei pääse vuotamaan.
Akun irtikytkeminen
Jotta akun varaus pysyy riittävällä tasolla moottorin käynnistämistä varten, suosittelemme akun kytkemistä irti, jos auto jää pitkäksi ajaksi seisomaan käyttämättömänä.Ennen akun irtikytkemistä:►  sulje kaikki ovet, ikkunat sekä takaluukku ja kattoluukku,►  sammuta kaikki sähköä kuluttavat laitteet (audiojärjestelmä, pyyhkimet, ajovalot jne.),
►  katkaise sytytysvirta ja odota muutamia minuutteja.Akun luona on tarpeen irrottaa vain (+) napa.
Pikakiinnitteinen napakenkä
(+) navan irrottaminen

►  Nosta vipu A täysin ylös napakengän B irrottamiseksi.►  Irrota napakenkä B nostamalla.(+) navan kytkeminen takaisin

►  Nosta vipu A täysin ylös.►  Kiinnitä avoin napakenkä B(+) napaan.►  Paina napakenkä B pohjaan asti.
►  Käännä vipu A alas napakengän B lukitsemiseksi.
WARNI NG
Älä paina vipua väkisin. Napakenkä ei lukitu, jos se on väärin paikoillaan; aloita menettely alusta.
Uudelleenkytkennän jälkeen
Kun akku on kytketty takaisin, kytke sytytysvirta ja odota minuutin ajan ennen moottorin käynnistämistä, jotta kaikki elektroniset järjestelmät käynnistyä.Jos toimenpiteen jälkeen ilmenee jotakin ongelmia, ota yhteys TOYOTA -jälleenmyyjään tai valtuutettu korjaamo.Asianmukaisen kappaleen ohjeiden mukaisesti tietyt järjestelmät on nollattava itse, kuten:– kauko-ohjainavain tai elektroninen avain (versiosta riippuen),– sähkötoimiset ikkunat,– sähkötoimiset ovet,– päivämäärä ja kellonaika,– radiokanavien muistipaikat.

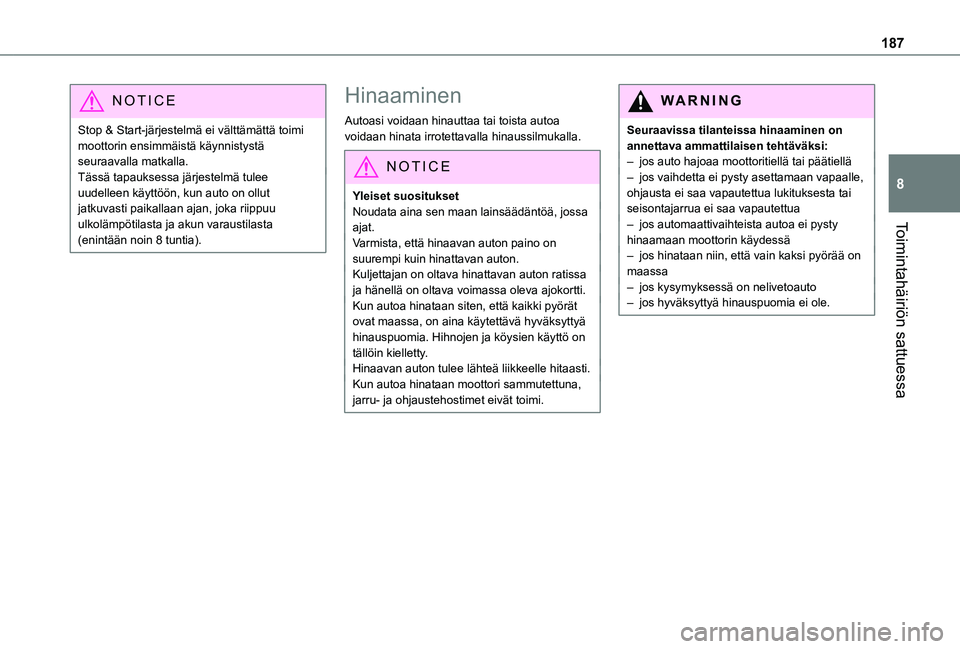

187
Toimintahäiriön sattuessa
8
NOTIC E
Stop & Start-järjestelmä ei välttämättä toimi moottorin ensimmäistä käynnistystä seuraavalla matkalla.Tässä tapauksessa järjestelmä tulee uudelleen käyttöön, kun auto on ollut jatkuvasti paikallaan ajan, joka riippuu ulkolämpötilasta ja akun varaustilasta (enintään noin 8 tuntia).
Hinaaminen
Autoasi voidaan hinauttaa tai toista autoa voidaan hinata irrotettavalla hinaussilmukalla.
NOTIC E
Yleiset suosituksetNoudata aina sen maan lainsäädäntöä, jossa ajat.Varmista, että hinaavan auton paino on suurempi kuin hinattavan auton.Kuljettajan on oltava hinattavan auton ratissa ja hänellä on oltava voimassa oleva ajokortti.Kun autoa hinataan siten, että kaikki pyörät ovat maassa, on aina käytettävä hyväksyttyä hinauspuomia. Hihnojen ja köysien käyttö on tällöin kielletty.Hinaavan auton tulee lähteä liikkeelle hitaasti.Kun autoa hinataan moottori sammutettuna, jarru- ja ohjaustehostimet eivät toimi.
WARNI NG
Seuraavissa tilanteissa hinaaminen on annettava ammattilaisen tehtäväksi:– jos auto hajoaa moottoritiellä tai päätiellä– jos vaihdetta ei pysty asettamaan vapaalle, ohjausta ei saa vapautettua lukituksesta tai seisontajarrua ei saa vapautettua– jos automaattivaihteista autoa ei pysty hinaamaan moottorin käydessä– jos hinataan niin, että vain kaksi pyörää on maassa– jos kysymyksessä on nelivetoauto– jos hyväksyttyä hinauspuomia ei ole.

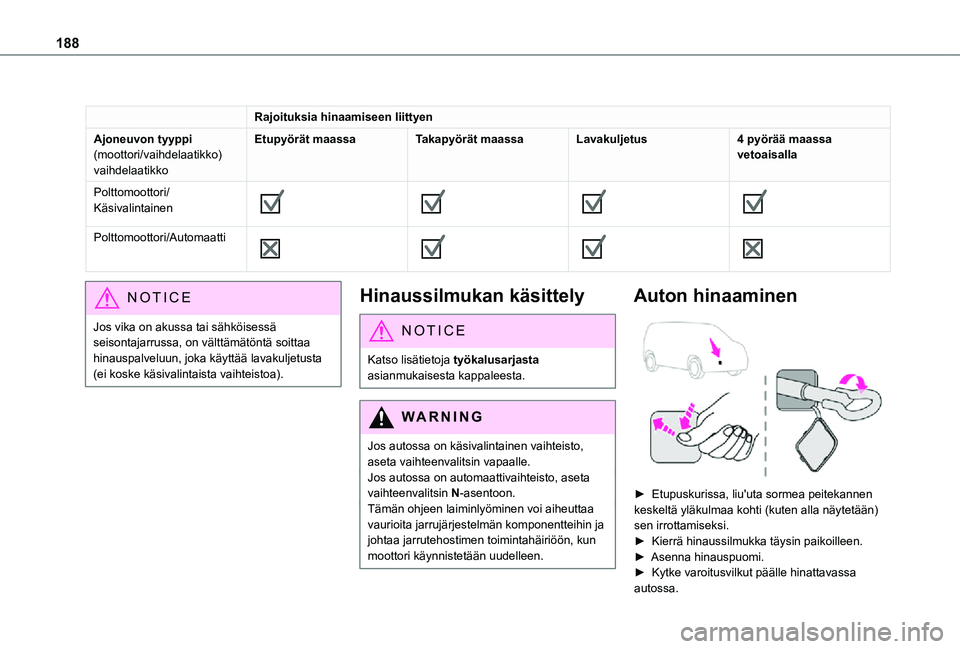

188
Rajoituksia hinaamiseen liittyen
Ajoneuvon tyyppi(moottori/vaihdelaatikko)vaihdelaatikko
Etupyörät maassaTakapyörät maassaLavakuljetus4 pyörää maassa vetoaisalla
Polttomoottori/Käsivalintainen








Polttomoottori/Automaatti







NOTIC E
Jos vika on akussa tai sähköisessä seisontajarrussa, on välttämätöntä soittaa hinauspalveluun, joka käyttää lavakuljetusta (ei koske käsivalintaista vaihteistoa).
Hinaussilmukan käsittely
NOTIC E
Katso lisätietoja työkalusarjasta asianmukaisesta kappaleesta.
WARNI NG
Jos autossa on käsivalintainen vaihteisto, aseta vaihteenvalitsin vapaalle.Jos autossa on automaattivaihteisto, aseta vaihteenvalitsin N-asentoon.Tämän ohjeen laiminlyöminen voi aiheuttaa vaurioita jarrujärjestelmän komponentteihin ja johtaa jarrutehostimen toimintahäiriöön, kun moottori käynnistetään uudelleen.
Auton hinaaminen

►  Etupuskurissa, liu'uta sormea peitekannen keskeltä yläkulmaa kohti (kuten alla näytetään) sen irrottamiseksi.►  Kierrä hinaussilmukka täysin paikoilleen.►  Asenna hinauspuomi.►  Kytke varoitusvilkut päälle hinattavassa autossa.

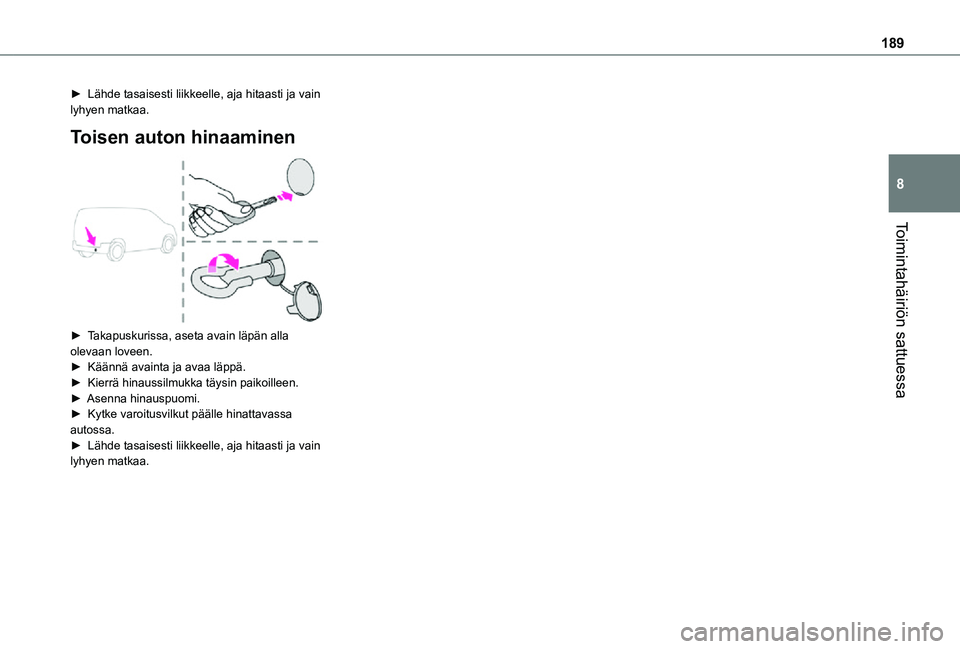

189
Toimintahäiriön sattuessa
8
►  Lähde tasaisesti liikkeelle, aja hitaasti ja vain lyhyen matkaa.
Toisen auton hinaaminen

►  Takapuskurissa, aseta avain läpän alla olevaan loveen.►  Käännä avainta ja avaa läppä.►  Kierrä hinaussilmukka täysin paikoilleen.►  Asenna hinauspuomi.►  Kytke varoitusvilkut päälle hinattavassa autossa.
►  Lähde tasaisesti liikkeelle, aja hitaasti ja vain lyhyen matkaa.

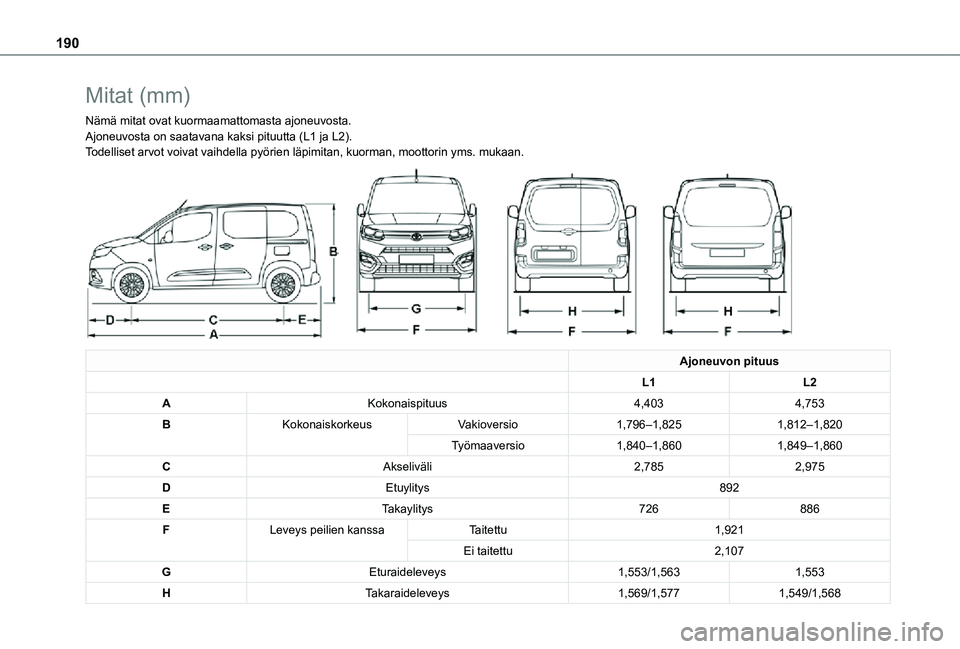

190
Mitat (mm)
Nämä mitat ovat kuormaamattomasta ajoneuvosta.Ajoneuvosta on saatavana kaksi pituutta (L1 ja L2).Todelliset arvot voivat vaihdella pyörien läpimitan, kuorman, moott\
orin yms. mukaan.

Ajoneuvon pituus
L1L2
AKokonaispituus4,4034,753
BKokonaiskorkeusVakioversio1,796–1,8251,812–1,820
Työmaaversio1,840–1,8601,849–1,860
CAkseliväli2,7852,975
DEtuylitys892
ETakaylitys726886
FLeveys peilien kanssaTaitettu1,921
Ei taitettu2,107
GEturaideleveys1,553/1,5631,553
HTakaraideleveys1,569/1,5771,549/1,568

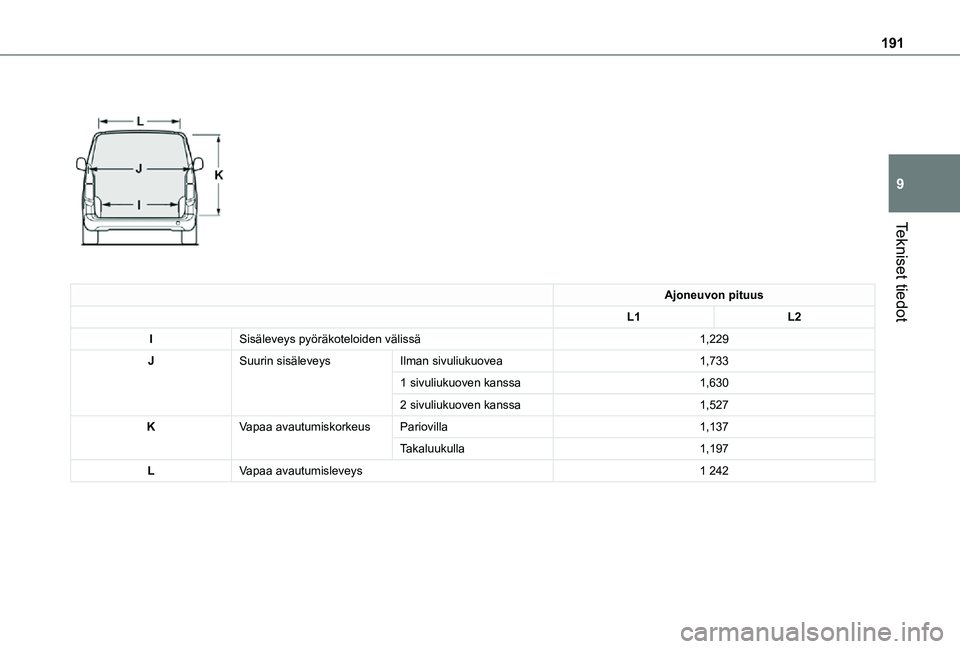

191
Tekniset tiedot
9


Ajoneuvon pituus
L1L2
ISisäleveys pyöräkoteloiden välissä1,229
JSuurin sisäleveysIlman sivuliukuovea1,733
1 sivuliukuoven kanssa1,630
2 sivuliukuoven kanssa1,527
KVapaa avautumiskorkeusPariovilla1,137
Takaluukulla1,197
LVapaa avautumisleveys1 242

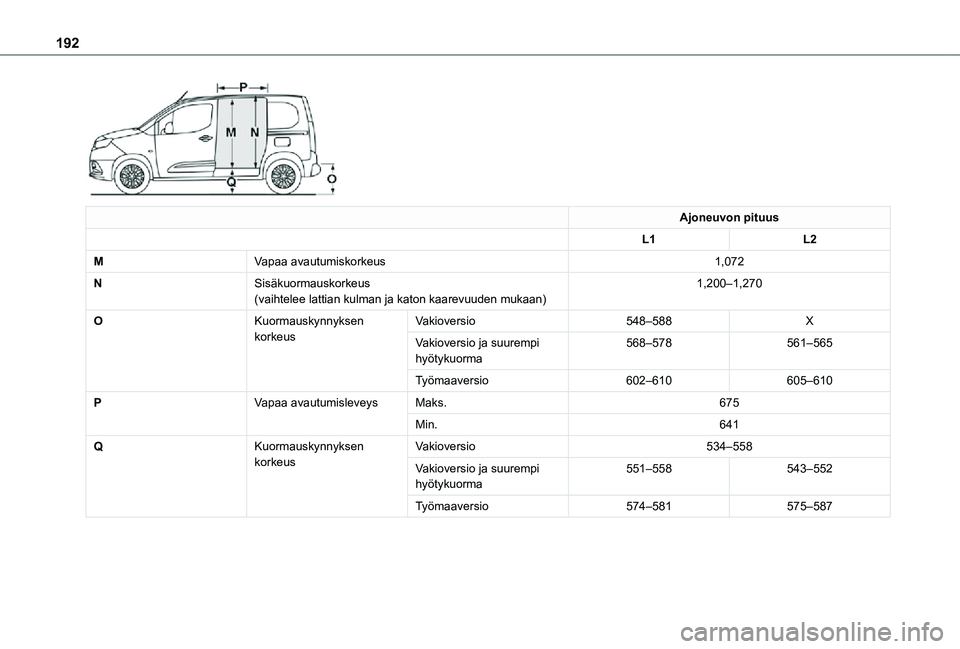

192

Ajoneuvon pituus
L1L2
MVapaa avautumiskorkeus1,072
NSisäkuormauskorkeus(vaihtelee lattian kulman ja katon kaarevuuden mukaan)1,200–1,270
OKuormauskynnyksen korkeusVakioversio548–588X
Vakioversio ja suurempi hyötykuorma568–578561–565
Työmaaversio602–610605–610
PVapaa avautumisleveysMaks.675
Min.641
QKuormauskynnyksen korkeusVakioversio534–558
Vakioversio ja suurempi hyötykuorma551–558543–552
Työmaaversio574–581575–587
