2021 TOYOTA PROACE CITY Manuale de Empleo (in Spanish)

193
En caso de avería
8
WARNI NG
Las versiones equipadas con Stop & Start disponen de una batería de plomo y ácido de 12 V con una tecnología y especificaciones especiales.Solamente puede ser sustituida por un concesionario TOYOTA o un taller cualificado.
Acceso a la batería
La batería se encuentra bajo el capó.► Abra el capó mediante la palanca de liberación interior y, a continuación, el enganche de seguridad exterior.► Fije el soporte del capó.

No se puede acceder al terminal de la batería (-).Existe un punto de conexión a tierra remoto cerca de la batería.
NOTIC E
Si desea obtener más información acerca del capó y el motor, consulte las secciones correspondientes.
Arranque mediante otra batería
Si se descarga la batería del vehículo, el motor podrá arrancarse mediante una batería de reserva (externa o de otro vehículo) y unas pinzas o un elevador de potencia de la batería.
WARNI NG
Nunca arranque el motor conectando un cargador de batería.Nunca utilice un elevador de potencia de la batería de 24 V o más.Compruebe de antemano que la batería de reserva tenga una tensión nominal de 12 V y una capacidad al menos igual a la de la batería descargada.Los dos vehículos no deben estar en contacto entre sí.Apague todos los elementos que consuman electricidad de ambos vehículos (el sistema de audio, los limpiaparabrisas, las luces, etc.).Asegúrese de que las pinzas no estén cerca de las piezas móviles del motor (del ventilador, la correa, etc.).No desconecte el terminal (+) con el motor en funcionamiento.


► Conecte el cable rojo al terminal (+) de una batería agotada A (en el codo de metal) y, a continuación, al terminal (+) de la batería de reserva B o al elevador de potencia.► Conecte un extremo del cable verde o negro al terminal (-) de la batería de reserva B o al elevador de potencia (o a un punto de conexión a tierra del vehículo que está prestando asistencia).► Conecte el otro extremo del cable verde o negro al punto de conexión a tierra C del vehículo averiado.► Arranque el motor del vehículo que está prestando asistencia y déjelo encendido durante unos minutos.► Accione el motor de arranque del vehículo averiado y deje el motor en marcha.Si el motor no arranca inmediatamente, desactive el encendido y espere unos momentos antes de intentarlo de nuevo.► Espere a que regrese al ralentí.► Desconecte las pinzas en orden inverso.

194
► Deje el motor en funcionamiento durante al menos 30 minutos (conduciéndolo o detenido) para que la batería alcance un estado de carga adecuado.
WARNI NG
Para desconectar, proceda en orden inverso.
NOTIC E
Algunas funciones, incluida la Stop & Start, no están disponibles si la batería no tiene carga suficiente.
Carga de la batería mediante
un cargador
Para disfrutar de una duración óptima de la batería, es esencial mantenerla en un estado de carga adecuado.En algunas circunstancias, es posible que resulte necesario cargar la batería:– si se utiliza el vehículo principalmente para viajes cortos;– si se utiliza el vehículo por caminos que no sean de asfalto durante varias semanas.Póngase en contacto con un concesionario TOYOTA o un taller cualificado.
WARNI NG
Para cargar usted mismo la batería del vehículo, utilice solamente cargadores compatibles con baterías de plomo y ácido con una tensión nominal de 12 V.
WARNI NG
Siga las instrucciones facilitadas por el fabricante del cargador.No invierta nunca las polaridades.
NOTIC E
No es necesario desconectar la batería.
► Desactive el encendido.► Apague todos los elementos que consuman electricidad (el sistema de audio, las luces, los limpiaparabrisas, etc.).

► Apague el cargador B antes de conectar los cables a la batería para evitar la formación de chispas peligrosas.► Asegúrese de que los cables del cargador estén en buen estado.► Levante la cubierta de plástico del terminal (+) si el vehículo dispone de una.► Conecte los cables del cargador B del modo siguiente:• el cable rojo positivo (+) con el terminal (+) de la batería A,• el cable negro negativo (-) con el punto de conexión a tierra C del vehículo.► Al final de la operación de carga, apague el cargador B antes de desconectar los cables de la batería A.
24v 12v

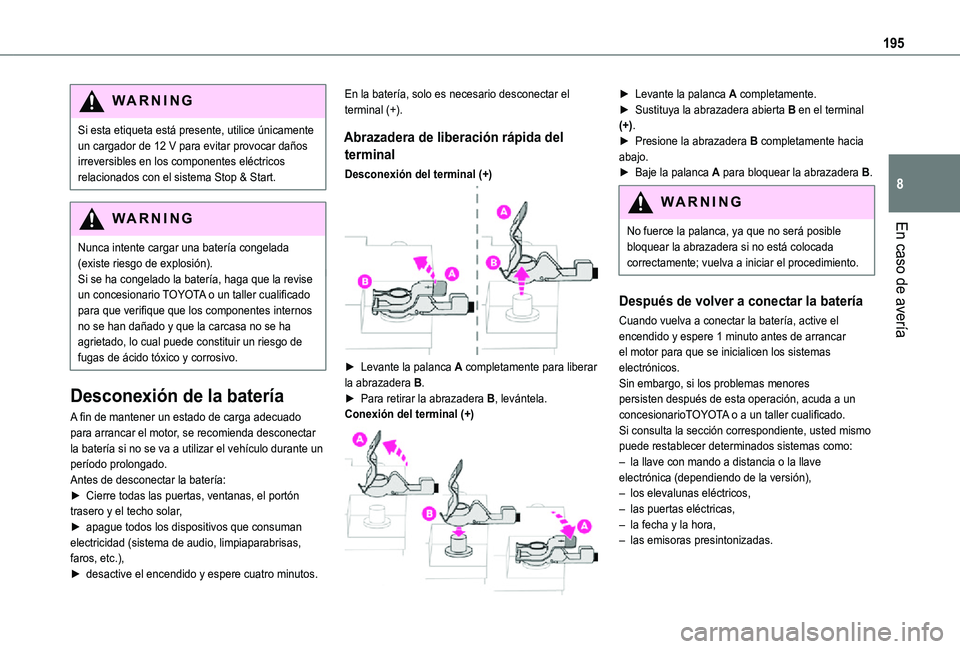

195
En caso de avería
8
WARNI NG
Si esta etiqueta está presente, utilice únicamente un cargador de 12 V para evitar provocar daños irreversibles en los componentes eléctricos relacionados con el sistema Stop & Start.
WARNI NG
Nunca intente cargar una batería congelada (existe riesgo de explosión).Si se ha congelado la batería, haga que la revise un concesionario TOYOTA o un taller cualificado para que verifique que los componentes internos no se han dañado y que la carcasa no se ha agrietado, lo cual puede constituir un riesgo de fugas de ácido tóxico y corrosivo.
Desconexión de la batería
A fin de mantener un estado de carga adecuado para arrancar el motor, se recomienda desconectar
la batería si no se va a utilizar el vehículo durante un período prolongado.Antes de desconectar la batería:► Cierre todas las puertas, ventanas, el portón trasero y el techo solar,► apague todos los dispositivos que consuman electricidad (sistema de audio, limpiaparabrisas, faros, etc.),► desactive el encendido y espere cuatro minutos.
En la batería, solo es necesario desconectar el terminal (+).
Abrazadera de liberación rápida del
terminal
Desconexión del terminal (+)

► Levante la palanca A completamente para liberar la abrazadera B.► Para retirar la abrazadera B, levántela.Conexión del terminal (+)

► Levante la palanca A completamente.► Sustituya la abrazadera abierta B en el terminal (+).► Presione la abrazadera B completamente hacia abajo.► Baje la palanca A para bloquear la abrazadera B.
WARNI NG
No fuerce la palanca, ya que no será posible
bloquear la abrazadera si no está colocada correctamente; vuelva a iniciar el procedimiento.
Después de volver a conectar la batería
Cuando vuelva a conectar la batería, active el encendido y espere 1 minuto antes de arrancar el motor para que se inicialicen los sistemas electrónicos.Sin embargo, si los problemas menores persisten después de esta operación, acuda a un concesionarioTOYOTA o a un taller cualificado.Si consulta la sección correspondiente, usted mismo puede restablecer determinados sistemas como:– la llave con mando a distancia o la llave electrónica (dependiendo de la versión),– los elevalunas eléctricos,– las puertas eléctricas,– la fecha y la hora,– las emisoras presintonizadas.

196
NOTIC E
Es posible que el sistema Stop & Start no esté operativo durante el trayecto posterior al primer encendido del motor.En este caso, el sistema solamente estará disponible tras un período continuo de inmovilización del vehículo (período que depende de la temperatura exterior y del estado de carga de la batería (hasta aproximadamente 8 horas).
Remolcado
Procedimiento para el remolcado del vehículo o para remolcar otro vehículo mediante el enganche para remolque.
NOTIC E
Recomendaciones generalesRespete la legislación en vigor del país en el que está conduciendo.Asegúrese de que el peso del vehículo remolcador sea superior al del remolcado.El conductor deberá permanecer al volante del vehículo remolcado y disponer de carnet de conducir válido.Cuando remolque un vehículo con las cuatro ruedas sobre el suelo, utilice siempre una barra de remolque autorizada; las cuerdas y las correas están prohibidas.El vehículo remolcador debe iniciar la marcha con suavidad.Si se remolca un vehículo con el motor apagado, no dispondrá de dirección asistida ni frenos.
WARNI NG
Es necesario llamar a un servicio de asistencia profesional si:– se ha averiado el vehículo en una autopista o carretera general;– no es posible colocar el cambio de marchas en punto muerto, desbloquear la dirección o soltar el freno de estacionamiento;– no es posible remolcar un vehículo con cambio automático con el motor en marcha;– desea remolcar con tan solo dos ruedas en el suelo;– el vehículo dispone de tracción a las cuatro ruedas;– no hay una barra de remolque autorizada disponible.
Limitaciones del remolcado
Tipo de vehículo(motor/caja de cambios)caja de cambios
Ruedas delanteras sobre el sueloRuedas traseras sobre el sueloPlataforma4 ruedas sobre el suelo con una barra de remolque
Combustión interna/manual







Combustión interna/automática

197
En caso de avería
8
NOTIC E
En caso de que se produzca un fallo en la batería o en el freno de estacionamiento eléctrico, es imprescindible llamar a un profesional que disponga de vehículos grúa con plataforma (no se incluyen los vehículos con cambio manual).
Acceso al enganche
NOTIC E
Si desea obtener más información acerca del kit de herramientas, consulte la sección correspondiente.
WARNI NG
Con cajas de cambio manuales, coloque la palanca de cambios en punto muerto.En una caja de cambios automática, coloque la palanca selectora en la posición N.Si no se cumplen estas instrucciones, podría provocar daños en los componentes del sistema de frenado y limitar la asistencia de frenado al arrancar de nuevo el motor.
Remolque de su vehículo

► En el parachoques delantero, deslice un dedo desde el centro de la placa de la cubierta hasta la esquina superior (como se muestra arriba) para soltar el enganche.► Atornille el enganche del remolque completamente.► Instale la barra de remolque.► Encienda las luces de advertencia de peligro del vehículo remolcado.► Desplácese suavemente, conduzca lentamente y
en distancias cortas.
Remolque de otro vehículo

► En el parachoques trasero, coloque la llave en la muesca ubicada debajo de la aleta.► Gire la llave y, a continuación, abra la aleta.► Atornille el enganche del remolque completamente.► Instale la barra de remolque.► Encienda las luces de advertencia de peligro del vehículo remolcado.► Desplácese suavemente, conduzca lentamente y en distancias cortas.

198
Dimensiones (mm)
Estas dimensiones se han medido en un vehículo sin carga.El vehículo está disponible en dos longitudes (L1 y L2).Es posible que los valores reales varíen en función de los diám\
etros de rueda, las cargas, el motor, etc.

Longitud del vehículo
L1L2
ALongitud general4.4034.753
BAltura generalVersión estándarDe 1.796 a 1.825De 1.812 a 1.820
Versión para lugar de trabajoDe 1.840 a 1.860De 1.849 a 1.860
CDistancia entre ejes2.7852.975
DSaliente delantero892
ESaliente trasero726886
FAncho incluidos los espejosPlegado1.921
Desplegado2,107
GAncho de la vía delantera1.553/1.5631.553
HAncho de la vía trasera1.569/1.5771.549/1.568

199
Características técnicas
9


Longitud del vehículo
L1L2
IAncho interior entre los arcos de las ruedas1,229
JAncho interior máximoSin puerta lateral deslizante1,733
Con 1 puerta lateral deslizante1,630
Con 2 puertas laterales deslizantes1,527
KAltura de la aberturaCon puertas con bisagra lateral1,137
Con portón trasero1,197
LAncho de la abertura1 242

200

Longitud del vehículo
L1L2
MAltura de la abertura1,072
NAltura de la carga interior(varía en función del ángulo del suelo y de la curvatura del techo)
De 1.200 a 1.270
OAltura del umbral de cargaVersión estándarDe 548 a 588X
Versión estándar con carga adicionalDe 568 a 578De 561 a 565
Versión para lugar de trabajoDe 602 a 610De 605 a 610
PAncho de la aberturaMáx.675
Mín.641
QAltura del umbral de cargaVersión estándarDe 534 a 558
Versión estándar con carga adicionalDe 551 a 558De 543 a 552
Versión para lugar de trabajoDe 574 a 581De 575 a 587
