2021 TOYOTA PROACE CITY EV Lietošanas Instrukcija (in Latvian)

209
Praktiska informācija
7

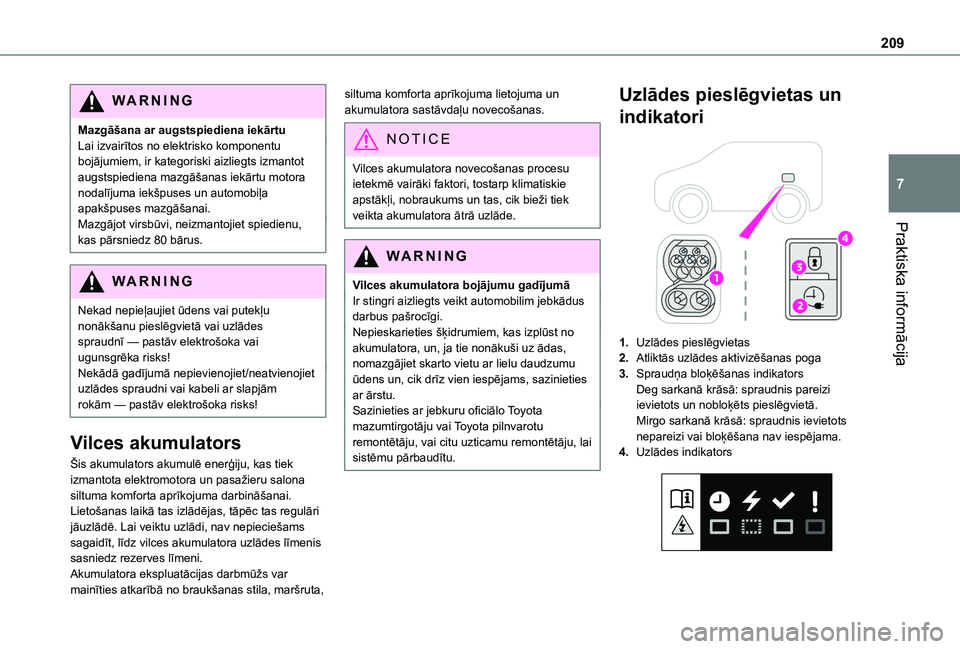

WARNI NG
Mazgāšana ar augstspiediena iekārtuLai izvairītos no elektrisko komponentu bojājumiem, ir kategoriski aizliegts izmantot augstspiediena mazgāšanas iekārtu motora nodalījuma iekšpuses un automobiļa apakšpuses mazgāšanai.Mazgājot virsbūvi, neizmantojiet spiedienu, kas pārsniedz 80 bārus.
WARNI NG
Nekad nepieļaujiet ūdens vai putekļu nonākšanu pieslēgvietā vai uzlādes spraudnī — pastāv elektrošoka vai ugunsgrēka risks!Nekādā gadījumā nepievienojiet/neatvienojiet uzlādes spraudni vai kabeli ar slapjām rokām — pastāv elektrošoka risks!
Vilces akumulators
Šis akumulators akumulē enerģiju, kas tiek izmantota elektromotora un pasažieru salona siltuma komforta aprīkojuma darbināšanai. Lietošanas laikā tas izlādējas, tāpēc tas regulāri jāuzlādē. Lai veiktu uzlādi, nav nepieciešams sagaidīt, līdz vilces akumulatora uzlādes līmenis sasniedz rezerves līmeni.Akumulatora ekspluatācijas darbmūžs var mainīties atkarībā no braukšanas stila, maršruta,
siltuma komforta aprīkojuma lietojuma un akumulatora sastāvdaļu novecošanas.
NOTIC E
Vilces akumulatora novecošanas procesu ietekmē vairāki faktori, tostarp klimatiskie apstākļi, nobraukums un tas, cik bieži tiek veikta akumulatora ātrā uzlāde.
WARNI NG
Vilces akumulatora bojājumu gadījumāIr stingri aizliegts veikt automobilim jebkādus darbus pašrocīgi.Nepieskarieties šķidrumiem, kas izplūst no akumulatora, un, ja tie nonākuši uz ādas, nomazgājiet skarto vietu ar lielu daudzumu ūdens un, cik drīz vien iespējams, sazinieties ar ārstu.Sazinieties ar jebkuru oficiālo Toyota mazumtirgotāju vai Toyota pilnvarotu remontētāju, vai citu uzticamu remontētāju, lai sistēmu pārbaudītu.
Uzlādes pieslēgvietas un
indikatori

1.Uzlādes pieslēgvietas
2.Atliktās uzlādes aktivizēšanas poga
3.Spraudņa bloķēšanas indikatorsDeg sarkanā krāsā: spraudnis pareizi ievietots un nobloķēts pieslēgvietā.Mirgo sarkanā krāsā: spraudnis ievietots nepareizi vai bloķēšana nav iespējama.
4.Uzlādes indikators

210

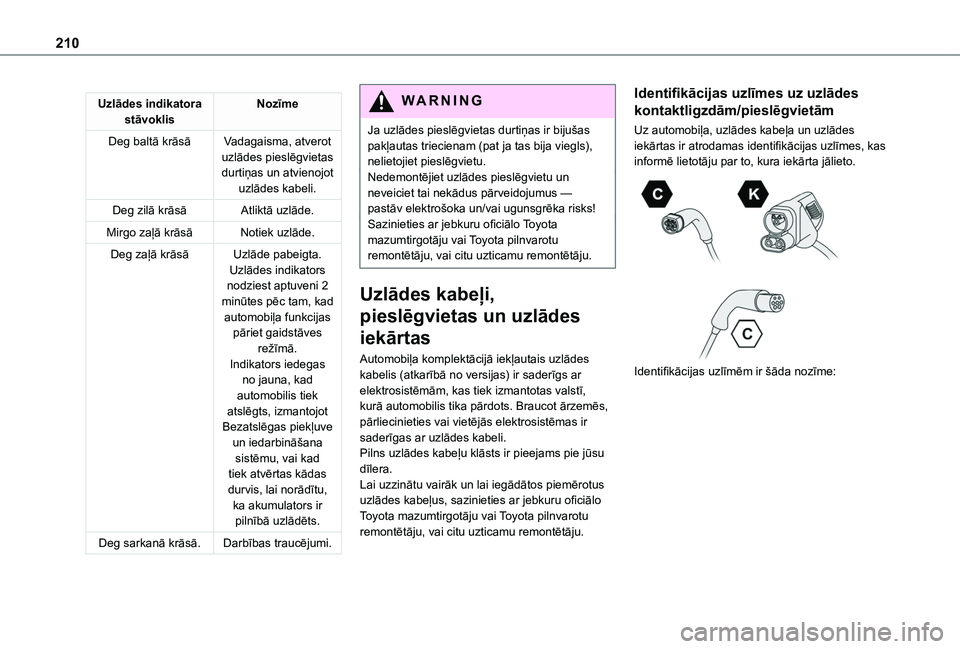

Uzlādes indikatora stāvoklisNozīme
Deg baltā krāsāVadagaisma, atverot uzlādes pieslēgvietas durtiņas un atvienojot uzlādes kabeli.
Deg zilā krāsāAtliktā uzlāde.
Mirgo zaļā krāsāNotiek uzlāde.
Deg zaļā krāsāUzlāde pabeigta.Uzlādes indikators nodziest aptuveni 2 minūtes pēc tam, kad automobiļa funkcijas pāriet gaidstāves režīmā.Indikators iedegas no jauna, kad automobilis tiek atslēgts, izmantojot Bezatslēgas piekļuve un iedarbināšana sistēmu, vai kad tiek atvērtas kādas durvis, lai norādītu, ka akumulators ir pilnībā uzlādēts.
Deg sarkanā krāsā.Darbības traucējumi.
WARNI NG
Ja uzlādes pieslēgvietas durtiņas ir bijušas pakļautas triecienam (pat ja tas bija viegls), nelietojiet pieslēgvietu.Nedemontējiet uzlādes pieslēgvietu un neveiciet tai nekādus pārveidojumus — pastāv elektrošoka un/vai ugunsgrēka risks!Sazinieties ar jebkuru oficiālo Toyota mazumtirgotāju vai Toyota pilnvarotu remontētāju, vai citu uzticamu remontētāju.
Uzlādes kabeļi,
pieslēgvietas un uzlādes
iekārtas
Automobiļa komplektācijā iekļautais uzlādes kabelis (atkarībā no versijas) ir saderīgs ar elektrosistēmām, kas tiek izmantotas valstī, kurā automobilis tika pārdots. Braucot ārzemēs, pārliecinieties vai vietējās elektrosistēmas ir saderīgas ar uzlādes kabeli.
Pilns uzlādes kabeļu klāsts ir pieejams pie jūsu dīlera.Lai uzzinātu vairāk un lai iegādātos piemērotus uzlādes kabeļus, sazinieties ar jebkuru oficiālo Toyota mazumtirgotāju vai Toyota pilnvarotu remontētāju, vai citu uzticamu remontētāju.
Identifikācijas uzlīmes uz uzlādes
kontaktligzdām/pieslēgvietām
Uz automobiļa, uzlādes kabeļa un uzlādes iekārtas ir atrodamas identifikācijas uzlīmes, kas informē lietotāju par to, kura iekārta jālieto.


Identifikācijas uzlīmēm ir šāda nozīme:

2 11
Praktiska informācija
7

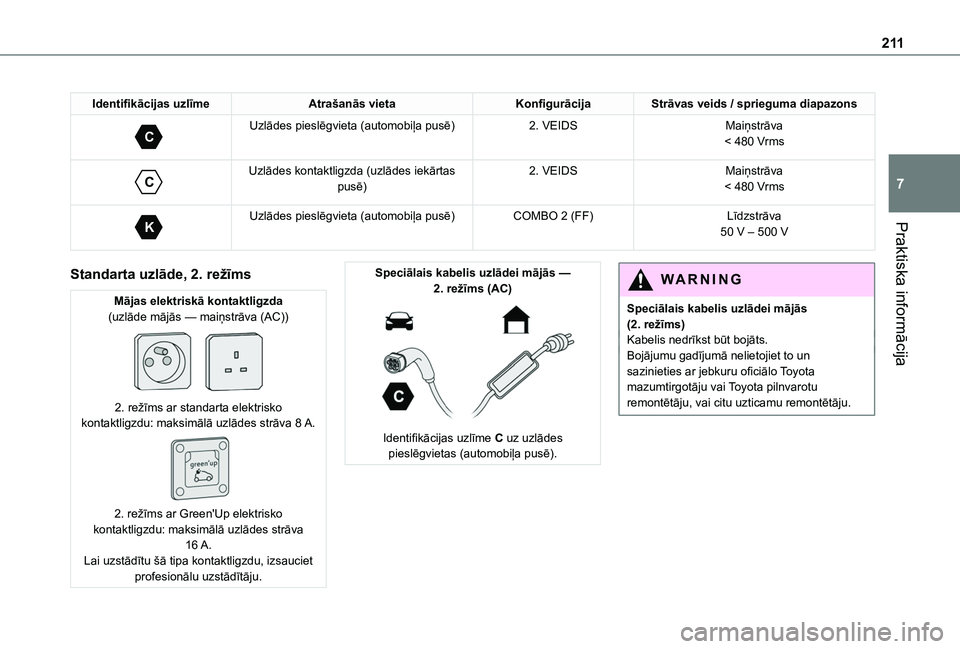

Identifikācijas uzlīmeAtrašanās vietaKonfigurācijaStrāvas veids / sprieguma diapazons
C
Uzlādes pieslēgvieta (automobiļa pusē)2. VEIDSMaiņstrāva< 480 Vrms

C
Uzlādes kontaktligzda (uzlādes iekārtas pusē)2. VEIDSMaiņstrāva< 480 Vrms

K
Uzlādes pieslēgvieta (automobiļa pusē)COMBO 2 (FF)Līdzstrāva50 V – 500 V
Standarta uzlāde, 2. režīms
Mājas elektriskā kontaktligzda(uzlāde mājās — maiņstrāva (AC))

2. režīms ar standarta elektrisko kontaktligzdu: maksimālā uzlādes strāva 8 A.

2. režīms ar Green'Up elektrisko kontaktligzdu: maksimālā uzlādes strāva 16 A.Lai uzstādītu šā tipa kontaktligzdu, izsauciet profesionālu uzstādītāju.
Speciālais kabelis uzlādei mājās — 2. režīms (AC)

Identifikācijas uzlīme C uz uzlādes
pieslēgvietas (automobiļa pusē).
WARNI NG
Speciālais kabelis uzlādei mājās (2. režīms)Kabelis nedrīkst būt bojāts.Bojājumu gadījumā nelietojiet to un sazinieties ar jebkuru oficiālo Toyota mazumtirgotāju vai Toyota pilnvarotu remontētāju, vai citu uzticamu remontētāju.

212

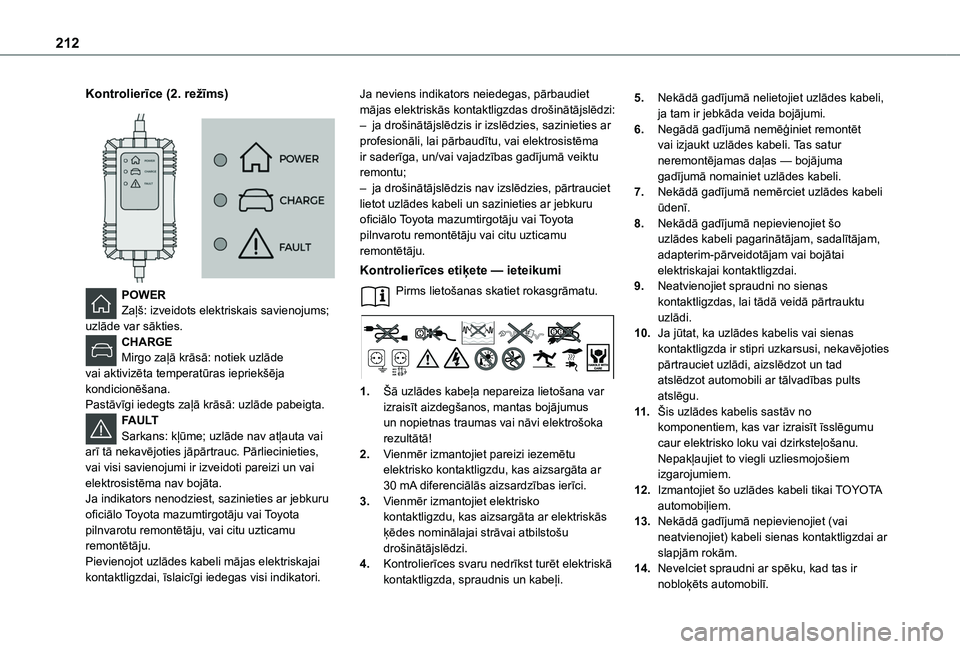

Kontrolierīce (2. režīms)


POWERZaļš: izveidots elektriskais savienojums; uzlāde var sākties.CHARGEMirgo zaļā krāsā: notiek uzlāde vai aktivizēta temperatūras iepriekšēja kondicionēšana.Pastāvīgi iedegts zaļā krāsā: uzlāde pabeigta.FAULTSarkans: kļūme; uzlāde nav atļauta vai
arī tā nekavējoties jāpārtrauc. Pārliecinieties, vai visi savienojumi ir izveidoti pareizi un vai elektrosistēma nav bojāta.Ja indikators nenodziest, sazinieties ar jebkuru oficiālo Toyota mazumtirgotāju vai Toyota pilnvarotu remontētāju, vai citu uzticamu remontētāju.Pievienojot uzlādes kabeli mājas elektriskajai kontaktligzdai, īslaicīgi iedegas visi indikatori.
Ja neviens indikators neiedegas, pārbaudiet mājas elektriskās kontaktligzdas drošinātājslēdzi:– ja drošinātājslēdzis ir izslēdzies, sazinieties ar profesionāli, lai pārbaudītu, vai elektrosistēma ir saderīga, un/vai vajadzības gadījumā veiktu remontu;– ja drošinātājslēdzis nav izslēdzies, pārtrauciet lietot uzlādes kabeli un sazinieties ar jebkuru oficiālo Toyota mazumtirgotāju vai Toyota pilnvarotu remontētāju vai citu uzticamu remontētāju.
Kontrolierīces etiķete — ieteikumi
Pirms lietošanas skatiet rokasgrāmatu.
1.Šā uzlādes kabeļa nepareiza lietošana var izraisīt aizdegšanos, mantas bojājumus un nopietnas traumas vai nāvi elektrošoka rezultātā!
2.Vienmēr izmantojiet pareizi iezemētu elektrisko kontaktligzdu, kas aizsargāta ar 30 mA diferenciālās aizsardzības ierīci.
3.Vienmēr izmantojiet elektrisko kontaktligzdu, kas aizsargāta ar elektriskās ķēdes nominālajai strāvai atbilstošu drošinātājslēdzi.
4.Kontrolierīces svaru nedrīkst turēt elektriskā kontaktligzda, spraudnis un kabeļi.
5.Nekādā gadījumā nelietojiet uzlādes kabeli, ja tam ir jebkāda veida bojājumi.
6.Negādā gadījumā nemēģiniet remontēt vai izjaukt uzlādes kabeli. Tas satur neremontējamas daļas — bojājuma gadījumā nomainiet uzlādes kabeli.
7.Nekādā gadījumā nemērciet uzlādes kabeli ūdenī.
8.Nekādā gadījumā nepievienojiet šo uzlādes kabeli pagarinātājam, sadalītājam, adapterim-pārveidotājam vai bojātai elektriskajai kontaktligzdai.
9.Neatvienojiet spraudni no sienas kontaktligzdas, lai tādā veidā pārtrauktu uzlādi.
10.Ja jūtat, ka uzlādes kabelis vai sienas kontaktligzda ir stipri uzkarsusi, nekavējoties pārtrauciet uzlādi, aizslēdzot un tad atslēdzot automobili ar tālvadības pults atslēgu.
11 .Šis uzlādes kabelis sastāv no komponentiem, kas var izraisīt īsslēgumu caur elektrisko loku vai dzirksteļošanu.
Nepakļaujiet to viegli uzliesmojošiem izgarojumiem.
12.Izmantojiet šo uzlādes kabeli tikai TOYOTA automobiļiem.
13.Nekādā gadījumā nepievienojiet (vai neatvienojiet) kabeli sienas kontaktligzdai ar slapjām rokām.
14.Nevelciet spraudni ar spēku, kad tas ir nobloķēts automobilī.

213
Praktiska informācija
7

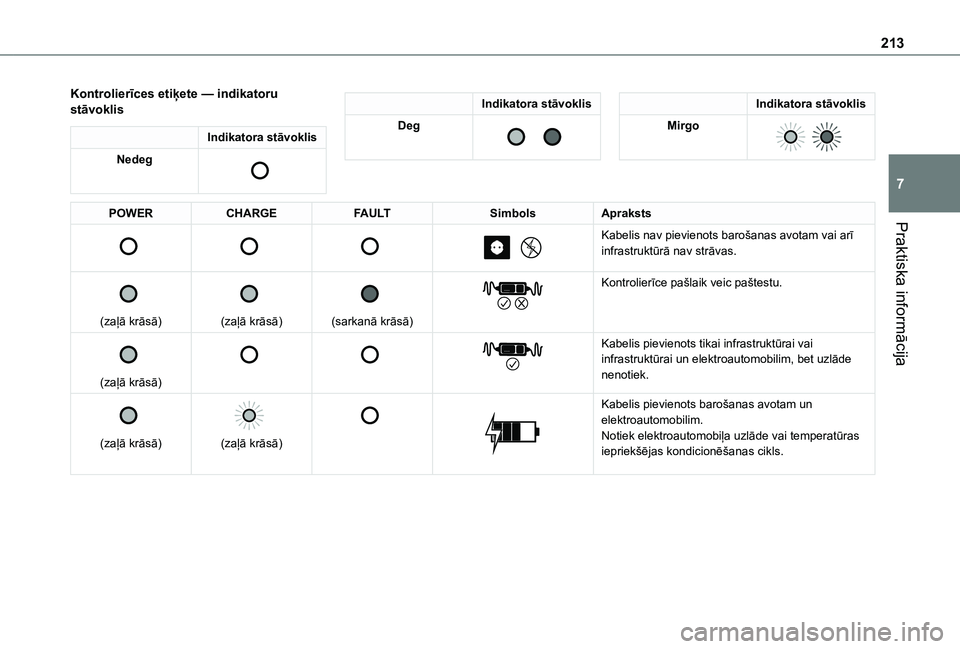

Kontrolierīces etiķete — indikatoru stāvoklis
Indikatora stāvoklis
Nedeg

Indikatora stāvoklis
Deg

Indikatora stāvoklis
Mirgo

POWERCHARGEFAULTSimbolsApraksts







Kabelis nav pievienots barošanas avotam vai arī infrastruktūrā nav strāvas.


(zaļā krāsā)


(zaļā krāsā)


(sarkanā krāsā)


Kontrolierīce pašlaik veic paštestu.


(zaļā krāsā)






Kabelis pievienots tikai infrastruktūrai vai infrastruktūrai un elektroautomobilim, bet uzlāde nenotiek.


(zaļā krāsā)


(zaļā krāsā)




Kabelis pievienots barošanas avotam un elektroautomobilim.Notiek elektroautomobiļa uzlāde vai temperatūras iepriekšējas kondicionēšanas cikls.

214

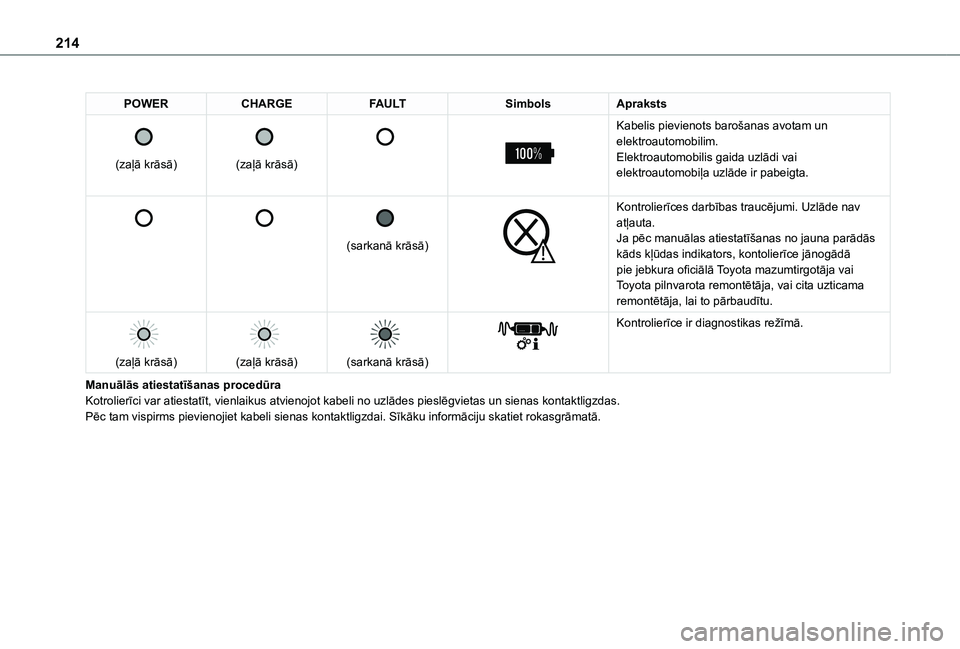

POWERCHARGEFAULTSimbolsApraksts

(zaļā krāsā)


(zaļā krāsā)




Kabelis pievienots barošanas avotam un elektroautomobilim.Elektroautomobilis gaida uzlādi vai elektroautomobiļa uzlāde ir pabeigta.






(sarkanā krāsā)


Kontrolierīces darbības traucējumi. Uzlāde nav atļauta.Ja pēc manuālas atiestatīšanas no jauna parādās kāds kļūdas indikators, kontolierīce jānogādā pie jebkura oficiālā Toyota mazumtirgotāja vai Toyota pilnvarota remontētāja, vai cita uzticama remontētāja, lai to pārbaudītu.

(zaļā krāsā)


(zaļā krāsā)


(sarkanā krāsā)


Kontrolierīce ir diagnostikas režīmā.
Manuālās atiestatīšanas procedūraKotrolierīci var atiestatīt, vienlaikus atvienojot kabeli no uzlādes pieslēgvietas un sienas kontaktligzdas.Pēc tam vispirms pievienojiet kabeli sienas kontaktligzdai. Sīkāku informāciju skatiet rokasgrāmatā.

215
Praktiska informācija
7

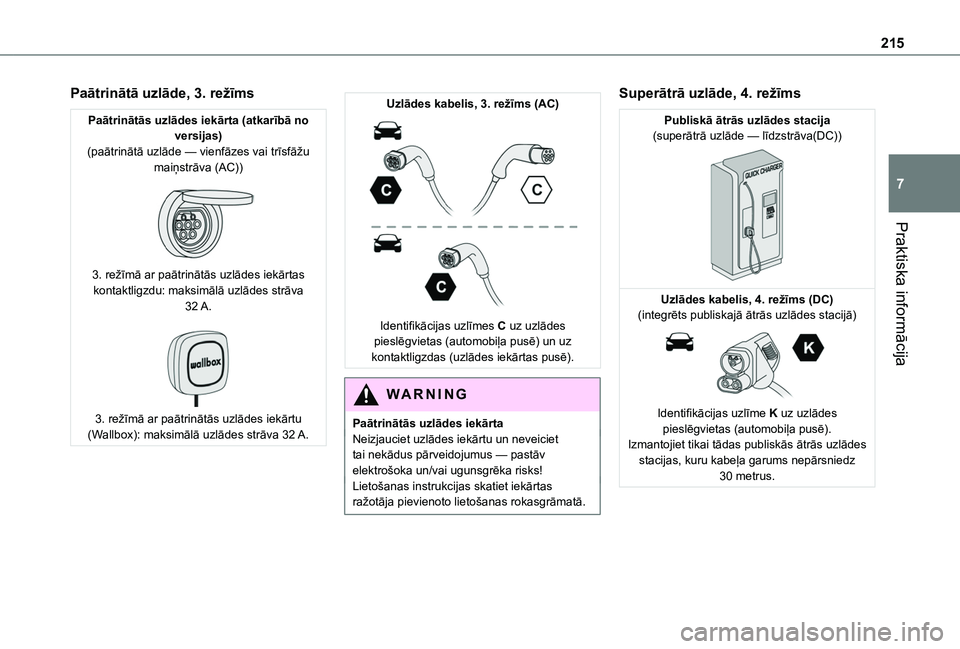

Paātrinātā uzlāde, 3. režīms
Paātrinātās uzlādes iekārta (atkarībā no versijas)(paātrinātā uzlāde — vienfāzes vai trīsfāžu maiņstrāva (AC))

3. režīmā ar paātrinātās uzlādes iekārtas kontaktligzdu: maksimālā uzlādes strāva 32 A.

3. režīmā ar paātrinātās uzlādes iekārtu (Wallbox): maksimālā uzlādes strāva 32 A.
Uzlādes kabelis, 3. režīms (AC)

Identifikācijas uzlīmes C uz uzlādes pieslēgvietas (automobiļa pusē) un uz kontaktligzdas (uzlādes iekārtas pusē).
WARNI NG
Paātrinātās uzlādes iekārtaNeizjauciet uzlādes iekārtu un neveiciet tai nekādus pārveidojumus — pastāv elektrošoka un/vai ugunsgrēka risks!Lietošanas instrukcijas skatiet iekārtas ražotāja pievienoto lietošanas rokasgrāmatā.
Superātrā uzlāde, 4. režīms
Publiskā ātrās uzlādes stacija(superātrā uzlāde — līdzstrāva(DC))

Uzlādes kabelis, 4. režīms (DC)(integrēts publiskajā ātrās uzlādes stacijā)

Identifikācijas uzlīme K uz uzlādes pieslēgvietas (automobiļa pusē).
Izmantojiet tikai tādas publiskās ātrās uzlādes stacijas, kuru kabeļa garums nepārsniedz 30 metrus.

216

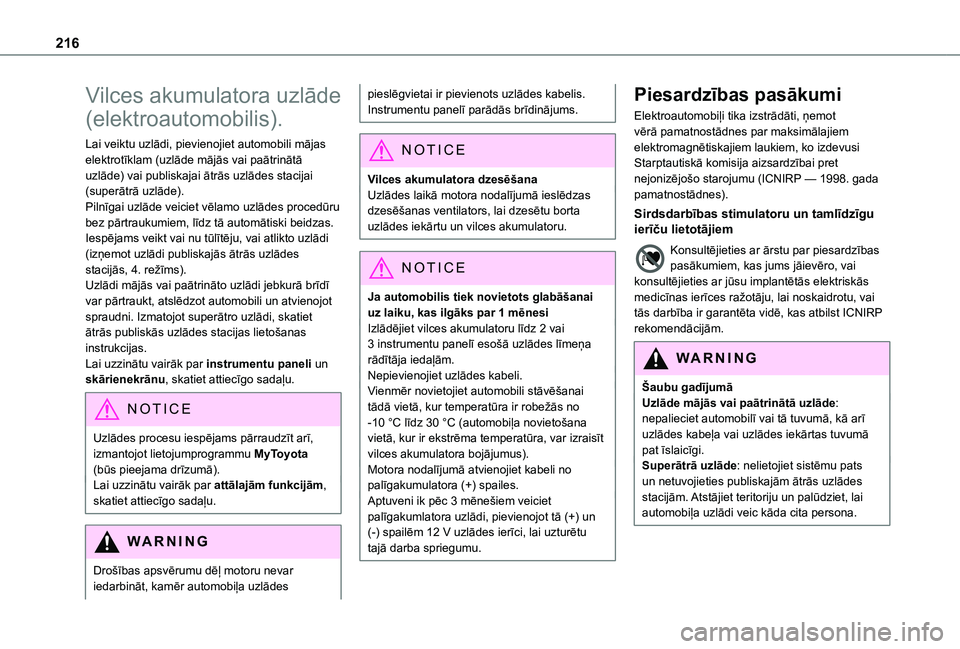

Vilces akumulatora uzlāde
(elektroautomobilis).
Lai veiktu uzlādi, pievienojiet automobili mājas elektrotīklam (uzlāde mājās vai paātrinātā uzlāde) vai publiskajai ātrās uzlādes stacijai (superātrā uzlāde).Pilnīgai uzlāde veiciet vēlamo uzlādes procedūru bez pārtraukumiem, līdz tā automātiski beidzas. Iespējams veikt vai nu tūlītēju, vai atlikto uzlādi (izņemot uzlādi publiskajās ātrās uzlādes stacijās, 4. režīms).Uzlādi mājās vai paātrināto uzlādi jebkurā brīdī var pārtraukt, atslēdzot automobili un atvienojot spraudni. Izmatojot superātro uzlādi, skatiet ātrās publiskās uzlādes stacijas lietošanas instrukcijas.Lai uzzinātu vairāk par instrumentu paneli un skārienekrānu, skatiet attiecīgo sadaļu.
NOTIC E
Uzlādes procesu iespējams pārraudzīt arī, izmantojot lietojumprogrammu MyToyota (būs pieejama drīzumā).Lai uzzinātu vairāk par attālajām funkcijām, skatiet attiecīgo sadaļu.
WARNI NG
Drošības apsvērumu dēļ motoru nevar iedarbināt, kamēr automobiļa uzlādes
pieslēgvietai ir pievienots uzlādes kabelis. Instrumentu panelī parādās brīdinājums.
NOTIC E
Vilces akumulatora dzesēšanaUzlādes laikā motora nodalījumā ieslēdzas dzesēšanas ventilators, lai dzesētu borta uzlādes iekārtu un vilces akumulatoru.
NOTIC E
Ja automobilis tiek novietots glabāšanai uz laiku, kas ilgāks par 1 mēnesiIzlādējiet vilces akumulatoru līdz 2 vai 3 instrumentu panelī esošā uzlādes līmeņa rādītāja iedaļām.Nepievienojiet uzlādes kabeli.Vienmēr novietojiet automobili stāvēšanai tādā vietā, kur temperatūra ir robežās no -10 °C līdz 30 °C (automobiļa novietošana vietā, kur ir ekstrēma temperatūra, var izraisīt vilces akumulatora bojājumus).Motora nodalījumā atvienojiet kabeli no palīgakumulatora (+) spailes.Aptuveni ik pēc 3 mēnešiem veiciet palīgakumlatora uzlādi, pievienojot tā (+) un (-) spailēm 12 V uzlādes ierīci, lai uzturētu tajā darba spriegumu.
Piesardzības pasākumi
Elektroautomobiļi tika izstrādāti, ņemot vērā pamatnostādnes par maksimālajiem elektromagnētiskajiem laukiem, ko izdevusi Starptautiskā komisija aizsardzībai pret nejonizējošo starojumu (ICNIRP — 1998. gada pamatnostādnes).
Sirdsdarbības stimulatoru un tamlīdzīgu ierīču lietotājiem
Konsultējieties ar ārstu par piesardzības pasākumiem, kas jums jāievēro, vai konsultējieties ar jūsu implantētās elektriskās medicīnas ierīces ražotāju, lai noskaidrotu, vai tās darbība ir garantēta vidē, kas atbilst ICNIRP rekomendācijām.
WARNI NG
Šaubu gadījumāUzlāde mājās vai paātrinātā uzlāde: nepalieciet automobilī vai tā tuvumā, kā arī uzlādes kabeļa vai uzlādes iekārtas tuvumā pat īslaicīgi.Superātrā uzlāde: nelietojiet sistēmu pats un netuvojieties publiskajām ātrās uzlādes stacijām. Atstājiet teritoriju un palūdziet, lai automobiļa uzlādi veic kāda cita persona.
