2021 TOYOTA PROACE CITY EV instrument panel

2



 ■Pārskats
Pārskats 4Etiķetes 6
 ■Ekonomiska braukšana
1Instrumenti
Instrumentu paneļi 11Brīdinājuma signāllampiņas un indikatori 15Mērinstrumenti 22Borta dators 30Skārienekrāna BLUETOOTH audiosistēma 31Skārienekrāns 32Datuma un laika iestatīšana 34
2Piekļuve
Elektroniskā atslēga ar tālvadības funkciju un iebūvētu mehānisko atslēgu 35Rezerves procedūras 43Centrālā aizslēgšana / atslēgšana 47Durvis 49Vispārīgi ieteikumi attiecībā uz bīdāmajām sānu durvīm 49Aizmugurējais paceļamais jumta atloks 51Signalizācija 52Elektriski vadāmie logi 54Veramie aizmugurējo durvju logi 56
3Lietošanas vienkāršība un komforts
Vispārīgi ieteikumi attiecībā uz sēdekļiem 57Priekšējie sēdekļi 58Stūres rata regulēšana 61Spoguļi 612-vietīgais priekšējais sola tipa sēdeklis 63Aizmugurējais sola tipa sēdeklis (2. rinda) 65Aizmugurējie sēdekļi (2. rinda) 65
Aizmugurējie sēdekļi (3. rinda) 66Iekšējie stiprinājumi 69Divu pozīciju bagāžas pārsega plaukts (noņemams) 76Bagāžas pārsegs (7 sēdvietu versijai) 76Avārijas trīsstūris 78Kabīne Extenso 80Ekipāžas kabīne 81Apsilde un ventilācija 85Apsilde 86Manuālā gaisa kondicionēšana 86Divzonu automātiskā gaisa kondicionēšana 87Priekšējā stikla pretaizsvīšanas - pretaizsalšanas funkcija 90Priekšējā stikla apsilde 91Aizmugurējā stikla un/vai durvju spoguļu pretaizsvīšanas/pretaizsalšanas funkcija 91Apsilde un gaisa kondicionēšana aizmugurē 92Papildu apsildes/ventilācijas sistēma 92Iepriekšēja gaisa kondicionēšana (elektroautomobilis) 94
4Apgaismojums un redzamība
Apgaismojuma vadības svira 97Virzienrādītāju lukturi 98Stāvgaismas lukturi 99Priekšējo lukturu automātiskā ieslēgšana 99Dienas gaitas lukturi / gabarītlukturi 100Pavadošā apgaismojuma funkcija un iekāpšanas apgaismojuma funkcija 100Automātiskās apgaismojuma sistēmas — vispārīgi ieteikumi 101Automātiskā pārslēgšanas starp tuvo un tālo gaismu 101Priekšējo lukturu gaismas kūļa augstuma regulēšana 103Stiklu tīrītāju vadības svira 103Stikla tīrītāja slotiņas nomaiņa 105
Stikla tīrītāju automātiskā darbība 106
5Drošība
Vispārīgi drošības ieteikumi 107Ārkārtas vai tehniskās palīdzības izsaukums 108Avārijas signāllukturi 11 0Signāltaure 11 0Gājēju brīdināšanas skaņas signāls (elektroautomobilis) 11 0Automobiļa stabilitātes kontroles sistēma (VSC) 111Toyota Traction Select 11 3Hill Assist Descent Control 11 5Drošības jostas 11 6Drošības spilveni 121Bērnu sēdeklīši 124Priekšējā pasažiera drošības spilvena deaktivizēšana 126ISOFIX bērnu sēdeklīši 132i-Size bērnu sēdeklīši 136Manuālā bērnu drošības bloķēšanas funkcija 137Elektriskā bērnu drošības bloķēšanas funkcija 137
6Braukšana
Braukšanas ieteikumi 138Motora iedarbināšana/izslēgšana 141Manuālā stāvbremze 146Elektriskā stāvbremze 146Palīgsistēma kustības uzsākšanai kāpumā 1495 pakāpju manuālā pārnesumkārba 1506 pakāpju manuālā pārnesumkārba 150Automātiskās pārnesumkārbas 151Braukšanas selektors (elektroautomobilis) 157Braukšanas režīmi 159Pārnesumu efektivitātes indikators 159Stop & Start (benzīns vai dīzelis) 160

4
Izvietojums
Izvietojums
Ilustrācijas un apraksti ir paredzēti tikai informatīviem nolūkiem. Dažu komponentu klātbūtne un atrašanās vietas var atšķirties atkarībā no automobiļa versijas, komplektācijas un valsts, kurā automobilis tika pārdots.
Instrumenti un vadības elementi
1.Motora pārsega atbloķēšanas svira
2.Priekšējā paneļa drošinātāju bloks
3.Signāltaure
4.Instrumentu panelis
5.SignalizācijaAutomātiskā salona apgaismojuma lampaĀrkārtas izsaukuma pogaSalona atpakaļskata spogulis vai platleņka atpakaļskata videosistēmas displeja ekrāns (Proace City)Pārraudzības spogulis (Proace City Verso)Drošības jostu un priekšējā pasažiera drošības spilvena brīdinājuma signāllampiņu displejs (Proace City Verso)
Panorāmas jumta aizklāja slēdzis (Proace City Verso)
6.Skārienekrāna BLUETOOTH audiosistēmaSkārienekrāns ar TOYOTA Connect Radio vai TOYOTA Connect Nav
7.USB ports
8.Apsilde / gaisa kondicionēšanaPriekšējā stikla pretaizsvīšanas - pretaizsalšanas funkcijaAizmugurējā stikla pretaizsvīšanas - pretaizsalšanas funkcija
9.Elektriskā stāvbremze"START/STOP" poga
10.Pārnesumkārba (benzīns vai dīzelis)Braukšanas selektors
11 .12 V kontaktligzda
12.230 V piederumu kontaktligzda
13.Cimdu nodalījums
14.Glabāšanas nodalījumsCimdu nodalījums

5
Pārskats
15.Priekšējā pasažiera drošības spilvena deaktivizēšana (cimdu nodalījuma pusē, kad atvērtas durvis)
Stūres ratā iebūvētie vadības elementi
1.Ārējā apgaismojuma / virzienrādītāju vadības sviraPlatleņķa atpakaļskata videosistēmas ekrāna skata pārslēgšanas poga (Proace City)Balss vadības aktivizēšanas poga
2.Stiklu tīrītāju / stiklu mazgātāju / borta datora vadības svira
3.Vadības elementi multivides avota atlasīšanai (SRC), mūzikas pārvaldībai (LIST) un tālruņa zvanu pārvaldībai ("tālruņa" simbols)
4.Ātruma ierobežotāja / programmējamās kruīza kontroles sistēmas / Adaptīvā kruīza kontrole vadības elementi
5.Instrumentu paneļa displeja režīmu pārslēgšanas ripa
6.Balss vadībaSkaļuma regulēšana
7.Audiosistēmas iestatīšanas slēdži
Sānu slēdžu panelis

1.Manuālā priekšējo lukturu gaismas kūļa augstuma regulēšana
2.Stop & Start
3.Stāvvietā novietošanas sensori
4.Papildu apsildes / ventilācijas sistēma (dīzelis)Temperatūras iepriekšējas kondicionēšanas darbības indikators (elektroautomobilis)
5.Aktīvā braukšanas joslas ieturēšanas palīgsistēma
6.Nepietiekama riepu gaisa spiediena noteikšanas sistēma
7.Elektriskā bērnu drošības bloķēšanas funkcija
8.Priekšējā stikla apsilde
9.Acu augstumā projicētais displejs
Vadītāja durvīs iebūvētie vadības elementi

1.Kravas telpas aizslēgšana / atslēgšana (Proace City)
2.Elektriskā bērnu drošības bloķēšanas funkcija
Centrālais slēdžu panelis

1.Avārijas signāllukturi
2.Aizslēgšana / atslēgšana no iekšpuses
3.Hill Assist Descent Control
4.Ekonomiskais režīms
5.Toyota Traction Select

6
6.Elektriskā stāvbremze
7.Motora iedarbināšana / izslēgšana
8.DSC / ASR sistēmas

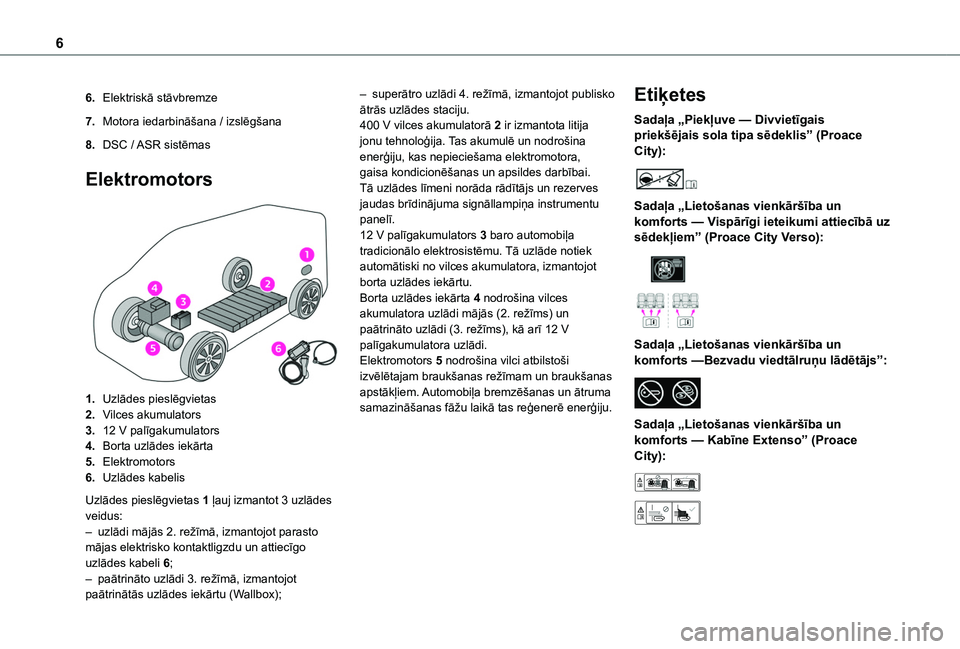

Elektromotors

1.Uzlādes pieslēgvietas
2.Vilces akumulators
3.12 V palīgakumulators
4.Borta uzlādes iekārta
5.Elektromotors
6.Uzlādes kabelis
Uzlādes pieslēgvietas 1 ļauj izmantot 3 uzlādes veidus:– uzlādi mājās 2. režīmā, izmantojot parasto mājas elektrisko kontaktligzdu un attiecīgo uzlādes kabeli 6;– paātrināto uzlādi 3. režīmā, izmantojot paātrinātās uzlādes iekārtu (Wallbox);
– superātro uzlādi 4. režīmā, izmantojot publisko ātrās uzlādes staciju.400 V vilces akumulatorā 2 ir izmantota litija jonu tehnoloģija. Tas akumulē un nodrošina enerģiju, kas nepieciešama elektromotora, gaisa kondicionēšanas un apsildes darbībai. Tā uzlādes līmeni norāda rādītājs un rezerves jaudas brīdinājuma signāllampiņa instrumentu panelī.12 V palīgakumulators 3 baro automobiļa tradicionālo elektrosistēmu. Tā uzlāde notiek automātiski no vilces akumulatora, izmantojot borta uzlādes iekārtu.Borta uzlādes iekārta 4 nodrošina vilces akumulatora uzlādi mājās (2. režīms) un paātrināto uzlādi (3. režīms), kā arī 12 V palīgakumulatora uzlādi.Elektromotors 5 nodrošina vilci atbilstoši izvēlētajam braukšanas režīmam un braukšanas apstākļiem. Automobiļa bremzēšanas un ātruma samazināšanas fāžu laikā tas reģenerē enerģiju.
Etiķetes
Sadaļa „Piekļuve — Divvietīgais priekšējais sola tipa sēdeklis” (Proace City):

Sadaļa „Lietošanas vienkāršība un komforts — Vispārīgi ieteikumi attiecībā uz sēdekļiem” (Proace City Verso):


Sadaļa „Lietošanas vienkāršība un komforts —Bezvadu viedtālruņu lādētājs”:

Sadaļa „Lietošanas vienkāršība un komforts — Kabīne Extenso” (Proace
City):

9
Ekonomiska braukšana

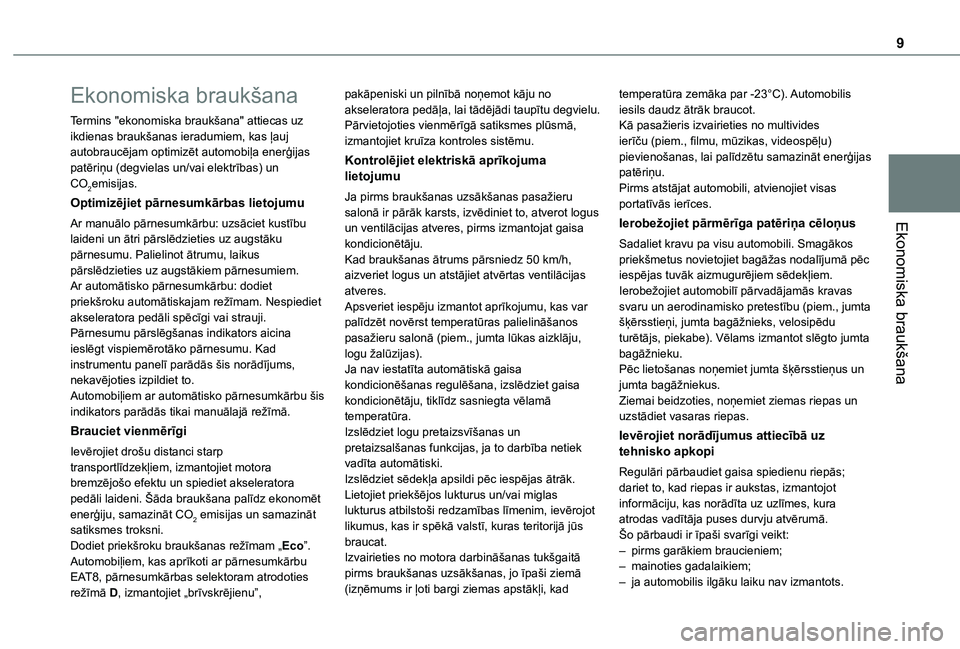

Ekonomiska braukšana
Termins "ekonomiska braukšana" attiecas uz ikdienas braukšanas ieradumiem, kas ļauj autobraucējam optimizēt automobiļa enerģijas patēriņu (degvielas un/vai elektrības) un CO2emisijas.
Optimizējiet pārnesumkārbas lietojumu
Ar manuālo pārnesumkārbu: uzsāciet kustību laideni un ātri pārslēdzieties uz augstāku pārnesumu. Palielinot ātrumu, laikus pārslēdzieties uz augstākiem pārnesumiem.Ar automātisko pārnesumkārbu: dodiet priekšroku automātiskajam režīmam. Nespiediet akseleratora pedāli spēcīgi vai strauji.Pārnesumu pārslēgšanas indikators aicina ieslēgt vispiemērotāko pārnesumu. Kad instrumentu panelī parādās šis norādījums, nekavējoties izpildiet to.Automobiļiem ar automātisko pārnesumkārbu šis indikators parādās tikai manuālajā režīmā.
Brauciet vienmērīgi
Ievērojiet drošu distanci starp transportlīdzekļiem, izmantojiet motora bremzējošo efektu un spiediet akseleratora pedāli laideni. Šāda braukšana palīdz ekonomēt enerģiju, samazināt CO2 emisijas un samazināt satiksmes troksni.Dodiet priekšroku braukšanas režīmam „Eco”.Automobiļiem, kas aprīkoti ar pārnesumkārbu EAT8, pārnesumkārbas selektoram atrodoties režīmā D, izmantojiet „brīvskrējienu”,
pakāpeniski un pilnībā noņemot kāju no akseleratora pedāļa, lai tādējādi taupītu degvielu.Pārvietojoties vienmērīgā satiksmes plūsmā, izmantojiet kruīza kontroles sistēmu.
Kontrolējiet elektriskā aprīkojuma lietojumu
Ja pirms braukšanas uzsākšanas pasažieru salonā ir pārāk karsts, izvēdiniet to, atverot logus un ventilācijas atveres, pirms izmantojat gaisa kondicionētāju.Kad braukšanas ātrums pārsniedz 50 km/h, aizveriet logus un atstājiet atvērtas ventilācijas atveres.Apsveriet iespēju izmantot aprīkojumu, kas var palīdzēt novērst temperatūras palielināšanos pasažieru salonā (piem., jumta lūkas aizklāju, logu žalūzijas).Ja nav iestatīta automātiskā gaisa kondicionēšanas regulēšana, izslēdziet gaisa kondicionētāju, tiklīdz sasniegta vēlamā temperatūra.Izslēdziet logu pretaizsvīšanas un
pretaizsalšanas funkcijas, ja to darbība netiek vadīta automātiski.Izslēdziet sēdekļa apsildi pēc iespējas ātrāk.Lietojiet priekšējos lukturus un/vai miglas lukturus atbilstoši redzamības līmenim, ievērojot likumus, kas ir spēkā valstī, kuras teritorijā jūs braucat.Izvairieties no motora darbināšanas tukšgaitā pirms braukšanas uzsākšanas, jo īpaši ziemā (izņēmums ir ļoti bargi ziemas apstākļi, kad
temperatūra zemāka par -23°C). Automobilis iesils daudz ātrāk braucot.Kā pasažieris izvairieties no multivides ierīču (piem., filmu, mūzikas, videospēļu) pievienošanas, lai palīdzētu samazināt enerģijas patēriņu.Pirms atstājat automobili, atvienojiet visas portatīvās ierīces.
Ierobežojiet pārmērīga patēriņa cēloņus
Sadaliet kravu pa visu automobili. Smagākos priekšmetus novietojiet bagāžas nodalījumā pēc iespējas tuvāk aizmugurējiem sēdekļiem.Ierobežojiet automobilī pārvadājamās kravas svaru un aerodinamisko pretestību (piem., jumta šķērsstieņi, jumta bagāžnieks, velosipēdu turētājs, piekabe). Vēlams izmantot slēgto jumta bagāžnieku.Pēc lietošanas noņemiet jumta šķērsstieņus un jumta bagāžniekus.Ziemai beidzoties, noņemiet ziemas riepas un uzstādiet vasaras riepas.
Ievērojiet norādījumus attiecībā uz
tehnisko apkopi
Regulāri pārbaudiet gaisa spiedienu riepās; dariet to, kad riepas ir aukstas, izmantojot informāciju, kas norādīta uz uzlīmes, kura atrodas vadītāja puses durvju atvērumā.Šo pārbaudi ir īpaši svarīgi veikt:– pirms garākiem braucieniem;– mainoties gadalaikiem;– ja automobilis ilgāku laiku nav izmantots.

11
Instrumenti
1

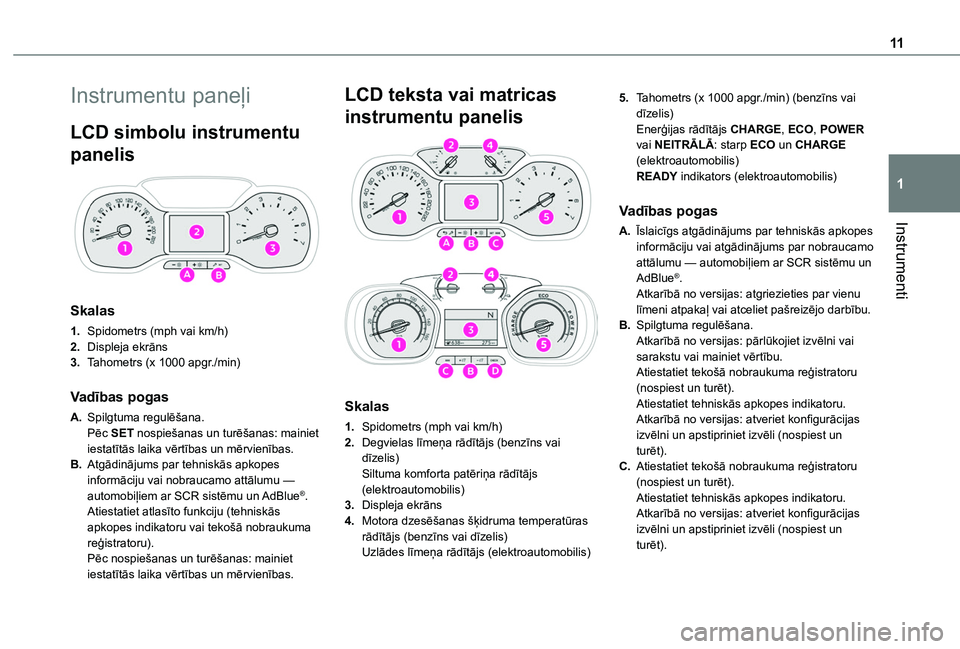

Instrumentu paneļi
LCD simbolu instrumentu
panelis

Skalas
1.Spidometrs (mph vai km/h)
2.Displeja ekrāns
3.Tahometrs (x 1000 apgr./min)
Vadības pogas
A.Spilgtuma regulēšana.Pēc SET nospiešanas un turēšanas: mainiet iestatītās laika vērtības un mērvienības.
B.Atgādinājums par tehniskās apkopes informāciju vai nobraucamo attālumu — automobiļiem ar SCR sistēmu un AdBlue®.Atiestatiet atlasīto funkciju (tehniskās apkopes indikatoru vai tekošā nobraukuma reģistratoru).Pēc nospiešanas un turēšanas: mainiet iestatītās laika vērtības un mērvienības.
LCD teksta vai matricas
instrumentu panelis


Skalas
1.Spidometrs (mph vai km/h)
2.Degvielas līmeņa rādītājs (benzīns vai dīzelis)Siltuma komforta patēriņa rādītājs (elektroautomobilis)
3.Displeja ekrāns
4.Motora dzesēšanas šķidruma temperatūras rādītājs (benzīns vai dīzelis)
Uzlādes līmeņa rādītājs (elektroautomobilis)
5.Tahometrs (x 1000 apgr./min) (benzīns vai dīzelis)Enerģijas rādītājs CHARGE, ECO, POWER vai NEITRĀLĀ: starp ECO un CHARGE (elektroautomobilis)READY indikators (elektroautomobilis)
Vadības pogas
A.Īslaicīgs atgādinājums par tehniskās apkopes
informāciju vai atgādinājums par nobraucamo attālumu — automobiļiem ar SCR sistēmu un AdBlue®.Atkarībā no versijas: atgriezieties par vienu līmeni atpakaļ vai atceliet pašreizējo darbību.
B.Spilgtuma regulēšana.Atkarībā no versijas: pārlūkojiet izvēlni vai sarakstu vai mainiet vērtību.Atiestatiet tekošā nobraukuma reģistratoru (nospiest un turēt).Atiestatiet tehniskās apkopes indikatoru.Atkarībā no versijas: atveriet konfigurācijas izvēlni un apstipriniet izvēli (nospiest un
turēt).
C.Atiestatiet tekošā nobraukuma reģistratoru (nospiest un turēt).Atiestatiet tehniskās apkopes indikatoru.Atkarībā no versijas: atveriet konfigurācijas izvēlni un apstipriniet izvēli (nospiest un
turēt).

13
Instrumenti
1
3.Digitālais spidometrs (mph vai km/h) LCD simbolu instrumentu panelī un LCD teksta instrumentu panelī (benzīns vai dīzelis)Attēlošanas apgabals matricas instrumentu panelī: brīdinājums vai funkciju statusa ziņojums, borta dators, digitālais spidometrs (mph vai km/h), enerģijas plūsma / automobiļa uzlādes līmenis (elektroautomobilis) u. c.
4.Tehniskās apkopes indikators un tad kopējā
nobraukuma reģistrators (jūdzes vai km)Tekošā nobraukuma reģistrators (jūdzes vai km) (benzīns vai dīzelis)Atlikušais nobraucamais attālums / izvēlētais braukšanas režīms (elektroautomobilis)Attēlošanas apgabals LCD teksta instrumentu panelī: brīdinājums vai funkciju statusa ziņojums, borta dators u. c.
5.Motora dzesēšanas šķidruma temperatūras rādītājs
6.Motoreļļas līmeņa indikators
7.Degvielas daudzuma rādītājs

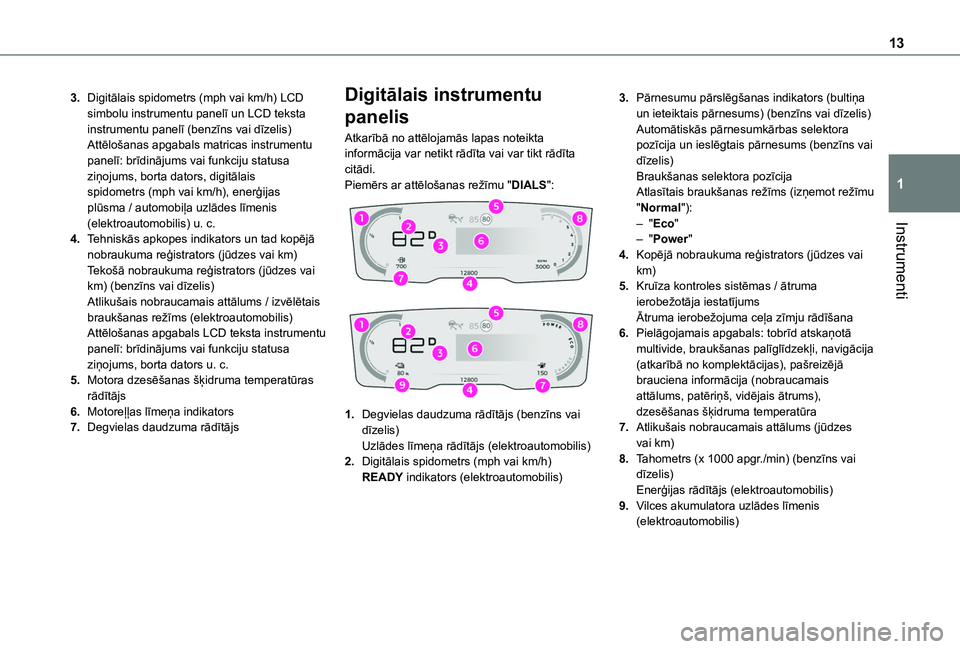

Digitālais instrumentu
panelis
Atkarībā no attēlojamās lapas noteikta informācija var netikt rādīta vai var tikt rādīta citādi.Piemērs ar attēlošanas režīmu "DIALS":


1.Degvielas daudzuma rādītājs (benzīns vai dīzelis)Uzlādes līmeņa rādītājs (elektroautomobilis)
2.Digitālais spidometrs (mph vai km/h)READY indikators (elektroautomobilis)
3.Pārnesumu pārslēgšanas indikators (bultiņa un ieteiktais pārnesums) (benzīns vai dīzelis)Automātiskās pārnesumkārbas selektora pozīcija un ieslēgtais pārnesums (benzīns vai dīzelis)Braukšanas selektora pozīcijaAtlasītais braukšanas režīms (izņemot režīmu "Normal"):– "Eco"– "Power"
4.Kopējā nobraukuma reģistrators (jūdzes vai km)
5.Kruīza kontroles sistēmas / ātruma ierobežotāja iestatījumsĀtruma ierobežojuma ceļa zīmju rādīšana
6.Pielāgojamais apgabals: tobrīd atskaņotā multivide, braukšanas palīglīdzekļi, navigācija (atkarībā no komplektācijas), pašreizējā brauciena informācija (nobraucamais attālums, patēriņš, vidējais ātrums), dzesēšanas šķidruma temperatūra
7.Atlikušais nobraucamais attālums (jūdzes vai km)
8.Tahometrs (x 1000 apgr./min) (benzīns vai dīzelis)Enerģijas rādītājs (elektroautomobilis)
9.Vilces akumulatora uzlādes līmenis (elektroautomobilis)

14

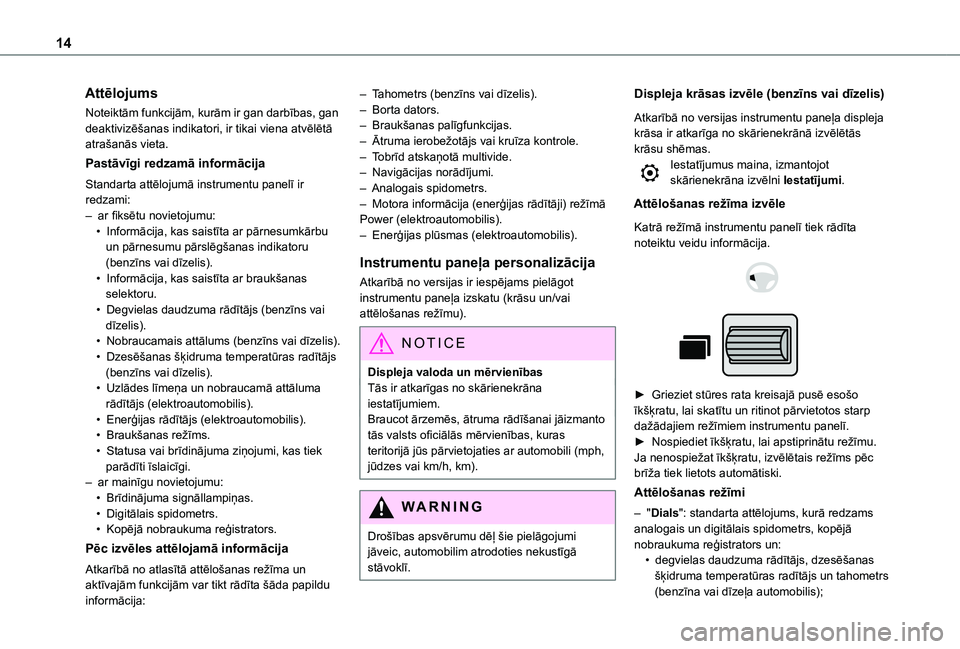

Attēlojums
Noteiktām funkcijām, kurām ir gan darbības, gan deaktivizēšanas indikatori, ir tikai viena atvēlētā atrašanās vieta.
Pastāvīgi redzamā informācija
Standarta attēlojumā instrumentu panelī ir redzami:– ar fiksētu novietojumu:• Informācija, kas saistīta ar pārnesumkārbu un pārnesumu pārslēgšanas indikatoru (benzīns vai dīzelis).• Informācija, kas saistīta ar braukšanas selektoru.• Degvielas daudzuma rādītājs (benzīns vai dīzelis).• Nobraucamais attālums (benzīns vai dīzelis).• Dzesēšanas šķidruma temperatūras radītājs (benzīns vai dīzelis).• Uzlādes līmeņa un nobraucamā attāluma rādītājs (elektroautomobilis).• Enerģijas rādītājs (elektroautomobilis).• Braukšanas režīms.
• Statusa vai brīdinājuma ziņojumi, kas tiek parādīti īslaicīgi.– ar mainīgu novietojumu:• Brīdinājuma signāllampiņas.• Digitālais spidometrs.• Kopējā nobraukuma reģistrators.
Pēc izvēles attēlojamā informācija
Atkarībā no atlasītā attēlošanas režīma un aktīvajām funkcijām var tikt rādīta šāda papildu
informācija:
– Tahometrs (benzīns vai dīzelis).– Borta dators.– Braukšanas palīgfunkcijas.– Ātruma ierobežotājs vai kruīza kontrole.– Tobrīd atskaņotā multivide.– Navigācijas norādījumi.– Analogais spidometrs.– Motora informācija (enerģijas rādītāji) režīmā Power (elektroautomobilis).– Enerģijas plūsmas (elektroautomobilis).
Instrumentu paneļa personalizācija
Atkarībā no versijas ir iespējams pielāgot instrumentu paneļa izskatu (krāsu un/vai attēlošanas režīmu).
NOTIC E
Displeja valoda un mērvienībasTās ir atkarīgas no skārienekrāna iestatījumiem.Braucot ārzemēs, ātruma rādīšanai jāizmanto tās valsts oficiālās mērvienības, kuras teritorijā jūs pārvietojaties ar automobili (mph, jūdzes vai km/h, km).
WARNI NG
Drošības apsvērumu dēļ šie pielāgojumi
jāveic, automobilim atrodoties nekustīgā stāvoklī.
Displeja krāsas izvēle (benzīns vai dīzelis)
Atkarībā no versijas instrumentu paneļa displeja krāsa ir atkarīga no skārienekrānā izvēlētās krāsu shēmas.Iestatījumus maina, izmantojot skārienekrāna izvēlni Iestatījumi.
Attēlošanas režīma izvēle
Katrā režīmā instrumentu panelī tiek rādīta noteiktu veidu informācija.


► Grieziet stūres rata kreisajā pusē esošo īkšķratu, lai skatītu un ritinot pārvietotos starp dažādajiem režīmiem instrumentu panelī.► Nospiediet īkšķratu, lai apstiprinātu režīmu.Ja nenospiežat īkšķratu, izvēlētais režīms pēc brīža tiek lietots automātiski.
Attēlošanas režīmi
– "Dials": standarta attēlojums, kurā redzams analogais un digitālais spidometrs, kopējā nobraukuma reģistrators un:• degvielas daudzuma rādītājs, dzesēšanas šķidruma temperatūras radītājs un tahometrs (benzīna vai dīzeļa automobilis);
