2021 TOYOTA CAMRY Manuel du propriétaire (in French)

5296-3. Entretien à faire soi-même
6
Entretien et soins
CAMRY_HV_EK
Retirez le cache du filtre.
Déverrouillez le cache du filtre.
Déplacez le cache du filtre dans le sens de la flèche, puis retirez-le des
ergots.
Retirez le carter du filtre.
Des corps étrangers peuvent être pré-
sents sur le dessus du filtre de climati-
sation.
Retirez le filtre de climatisation du
carter du filtre et remplacez-le par
un neuf.
Les repères “  UP” indiqués sur le filtre
et le carter du filtre doivent être orien-
tés vers le haut.
4
1
2
Véhicules à conduite à gaucheVéhicules à conduite à droite
5
6

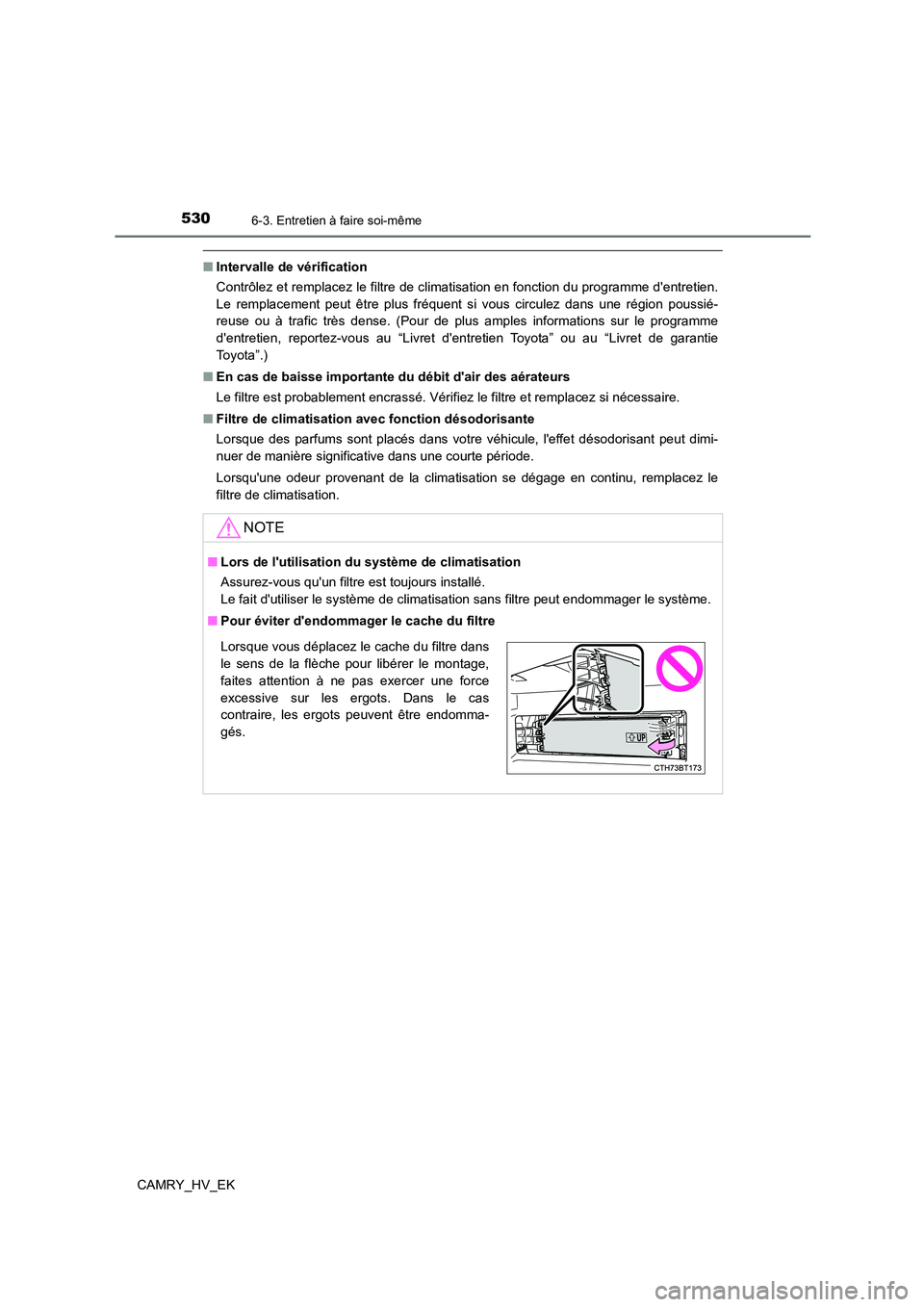

5306-3. Entretien à faire soi-même
CAMRY_HV_EK
■Intervalle de vérification
Contrôlez et remplacez le filtre de climatisation en fonction du programme d'entretien.
Le remplacement peut être plus fréquent si vous circulez dans une région poussié-
reuse ou à trafic très dense. (Pour de plus amples informations sur le programme
d'entretien, reportez-vous au “Livret d'entretien Toyota” ou au “Livret de garantie
To y o t a ” . )
■ En cas de baisse importante du débit d'air des aérateurs
Le filtre est probablement encrassé. Vérifiez le filtre et remplacez si nécessaire.
■ Filtre de climatisation avec fonction désodorisante
Lorsque des parfums sont placés dans votre véhicule, l'effet désodorisant peut dimi-
nuer de manière significative dans une courte période.
Lorsqu'une odeur provenant de la climatisation se dégage en continu, remplacez le
filtre de climatisation.
NOTE
■ Lors de l'utilisation du système de climatisation
Assurez-vous qu'un filtre est toujours installé.
Le fait d'utiliser le système de climatisat ion sans filtre peut endommager le système.
■ Pour éviter d'endommager le cache du filtre
Lorsque vous déplacez le cache du filtre dans
le sens de la flèche pour libérer le montage,
faites attention à ne pas exercer une force
excessive sur les ergots. Dans le cas
contraire, les ergots peuvent être endomma-
gés.

5316-3. Entretien à faire soi-même
6
Entretien et soins
CAMRY_HV_EK
Éliminez la poussière de la prise
d'admission d'air avec un aspirateur,
etc.
Veillez à utiliser uniquement un aspira-
teur pour aspirer la poussière et les
obstructions. Tenter d'éliminer la pous-
sière et les obstructions à l'aide d'un
pistolet pneumatique, etc., peut pous-
ser les débris dans la prise d'admission
d'air. ( P. 535)
Si la poussière et les obstructions ne peuvent pas être complètement élimi-
nées lorsque le cache de la prise d'admission d'air est installé, retirez le
cache et nettoyez le filtre.
Mettez le contact d'alimentation sur arrêt.
À l'aide d'un tournevis cruciforme,
retirez le clip.
Nettoyage de la prise d'admission d'air et du filtre de la
batterie du système hybride (batterie de traction)
Pour empêcher que l'éco nomie de carburant ne soit affectée, inspectez
visuellement la prise d'admission d'air de la batterie du système
hybride (batterie de traction) périodiquement pour détecter la pous-
sière et les obstructions. Si elle est poussiéreuse ou obstruée, ou si
“Avertissement du système de refroi dissement de la batterie hybride.
Consultez le manuel du propriétaire. ” s'affiche sur l'écran multifonc-
tionnel, nettoyez la prise d'admissio n d'air au moyen des procédures
suivantes:
Nettoyage de la prise d'admission d'air
Si la poussière et les obstructions ne peuvent pas être complètement
éliminées
1
2

5326-3. Entretien à faire soi-même
CAMRY_HV_EK
Retirez le cache de la prise
d'admission d'air.
Tirez le cache comme indiqué
sur l'illustration pour détacher
les 7 ergots, en commençant
par l'ergot situé dans le coin
supérieur droit.
Tirez le cache vers l’avant du
véhicule pour le retirer.
Retirez le filtre de la prise d'admis-
sion d'air.
Libérez les 3 ergots comme indi-
qué sur l'illustration.
Retirez le filtre du cache.
Éliminez la poussière et les obs-
tructions du filtre avec un aspira-
teur, etc.
Veillez à éliminer également la pous-
sière et les obstructions à l'intérieur du
cache de la prise d'admission d'air.
3
1
2
4
1
2
5

5336-3. Entretien à faire soi-même
6
Entretien et soins
CAMRY_HV_EK
Réinstallez le filtre sur le cache.
Engagez le filtre sur les 2 ergots
comme indiqué sur l'illustration.
Engagez les 3 ergots pour ins-
taller le filtre.
Assurez-vous que le filtre n'est pas
tordu ou déformé pendant son installa-
tion.
Installez le cache de prise d'admis-
sion d'air.
Insérez la languette du cache
comme indiqué sur l'illustration.
Appuyez sur le cache pour
engager les 7 ergots.
À l'aide d'un tournevis cruciforme,
installez le clip.
6
1
2
7
1
2
8

5346-3. Entretien à faire soi-même
CAMRY_HV_EK
■L'entretien périodique de la prise d'admission d'air est nécessaire lorsque
Dans certaines situations, par exemple lorsque le véhicule est utilisé fréquemment,
dans une circulation dense ou dans des zones poussiéreuses, il peut être nécessaire
de nettoyer la prise d'admission d'air plus régulièrement. Pour plus de détails, repor-
tez-vous au “Livret d'entretien Toyota” ou au “Livret de garantie Toyota”.
■ Nettoyage de la prise d'admission d'air
● La présence de poussière dans la prise d'admission d'air peut affecter le refroidisse-
ment de la batterie du système hybride (batterie de traction). Si la charge/décharge
de la batterie du système hybride (batterie de traction) sont limitées, la distance pou-
vant être parcourue par le véhicule à l'aide du moteur électrique (moteur de traction)
peut être réduite et l'économie de carburant peut diminuer.
Inspectez et nettoyez la prise d'admission d'air périodiquement.
● Le cache et le filtre de la prise d'admission d'air peuvent être endommagés suite à
une mauvaise manipulation. Si vous avez des questions concernant le nettoyage du
filtre, contactez un revendeur agréé Toyota ou un réparateur agréé Toyota, ou tout
autre réparateur de confiance.
■ Si “Avertissement du système de refroidissement de la batterie hybride. Consul-
tez le manuel du propriétaire.” s'affiche sur l'écran multifonctionnel
● Si ce message d'avertissement s'affiche sur l'écran multifonctionnel, retirez le cache
de la prise d'admission d'air et nettoyez le filtre. ( P. 531)
● Après avoir nettoyé la prise d'admission d'air, démarrez le système hybride et vérifiez
que le message d'avertissement n'est plus affiché.
Après le démarrage du système hybride, il peut être nécessaire de conduire le véhi-
cule pendant environ 20 minutes avant que le message d'avertissement ne dispa-
raisse. Si le message d'avertissement ne disparaît pas après avoir roulé pendant
environ 20 minutes, faites contrôler le véhicule par un revendeur agréé Toyota ou un
réparateur agréé Toyota, ou tout autre réparateur de confiance.
AVERTISSEMENT
■ Pendant le nettoyage de la prise d'admission d'air
● N'utilisez pas d'eau ou d'autres liquides pour nettoyer la prise d'admission d'air. Si
de l'eau est appliquée sur la batterie du système hybride (batterie de traction) ou
d'autres composants, un dysfonctionnement ou un incendie peuvent se produire.
● Avant de nettoyer la prise d'admission d'air, veillez à mettre le contact d'alimenta-
tion sur arrêt pour arrêter le système hybride.
■ Pendant le retrait du cache de la prise d'admission d'air
Ne touchez pas la prise de service située à proximité de la prise d'admission d'air.
( P. 109)

5356-3. Entretien à faire soi-même
6
Entretien et soins
CAMRY_HV_EK
NOTE
■Pendant le nettoyage de la prise d'admission d'air
■ Pour éviter d'endommager le véhicule
● Ne laissez pas d'eau ou d'autres substances entrer dans la prise d'admission d'air
lorsque le cache est retiré.
● Après son retrait, manipulez le filtre avec précaution afin de ne pas l'endommager.
Si le filtre est endommagé, faites-le remplacer par un filtre neuf chez un revendeur
agréé Toyota ou un réparateur agréé Toyota, ou tout autre réparateur de confiance.
● Assurez-vous de réinstaller le filtre et le cache à leur emplacement d'origine après
le nettoyage.
● N'installez rien sur la prise d'admission d'air en dehors du filtre exclusivement
prévu pour ce véhicule et n'utilisez pas le véhicule lorsque le filtre n'est pas installé.
■ Si “Avertissement du système de refroidissement de la batterie hybride.
Consultez le manuel du propriétaire.” s'affiche sur l'écran multifonctionnel
Si le véhicule continue à être conduit alors que le message d'avertissement (indi-
quant que la charge/décharge de la batterie du système hybride (batterie de traction)
peuvent être limitées) est affiché, la batterie du système hybride (batterie de traction)
peut présenter un dysfonctionnement. Si un message d'avertissement s'affiche, net-
toyez la prise d'admission d'air immédiatement.
Pendant le nettoyage de la prise d'admission
d'air, veillez à utiliser uniquement un aspira-
teur pour aspirer la poussière et les obstruc-
tions. Si vous utilisez un pistolet à air
comprimé, etc. pour éliminer la poussière et
les obstructions, la poussière et les obstruc-
tions risquent d'être poussées dans la prise
d'admission d’air, ce qui peut affecter les per-
formances de la batterie du système hybride
(batterie de traction) et provoquer un dysfonc-
tionnement.

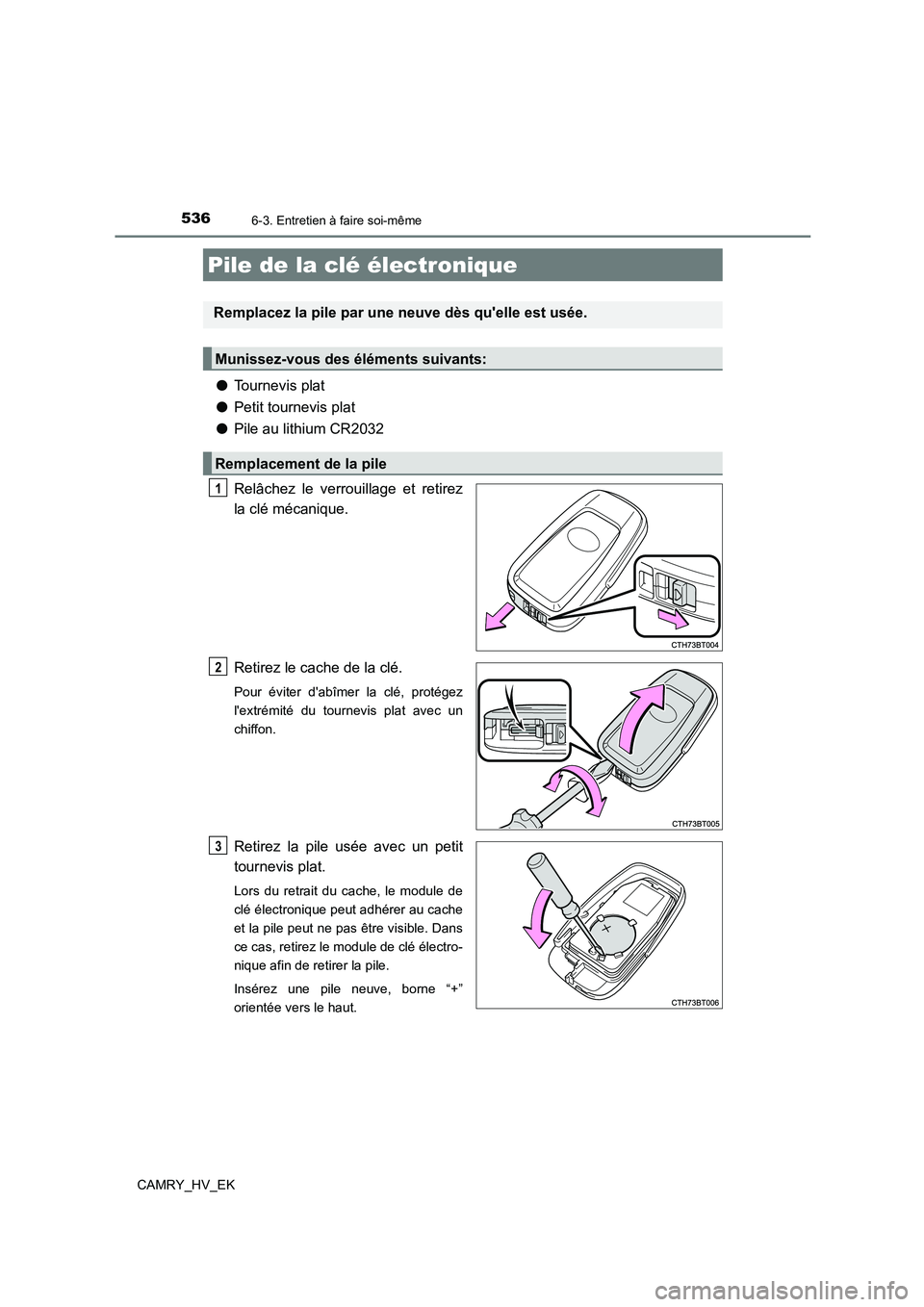

5366-3. Entretien à faire soi-même
CAMRY_HV_EK
●Tournevis plat
● Petit tournevis plat
● Pile au lithium CR2032
Relâchez le verrouillage et retirez
la clé mécanique.
Retirez le cache de la clé.
Pour éviter d'abîmer la clé, protégez
l'extrémité du tournevis plat avec un
chiffon.
Retirez la pile usée avec un petit
tournevis plat.
Lors du retrait du cache, le module de
clé électronique peut adhérer au cache
et la pile peut ne pas être visible. Dans
ce cas, retirez le module de clé électro-
nique afin de retirer la pile.
Insérez une pile neuve, borne “+”
orientée vers le haut.
Pile de la clé électronique
Remplacez la pile par une neuve dès qu'elle est usée.
Munissez-vous des éléments suivants:
Remplacement de la pile
1
2
3
