2021 PEUGEOT BOXER Upute Za Rukovanje (in Croatian)

151
Posebne značajke
10Dimenzije mini kamiona



Vrijednosti dimenzija iskazane su u milimetrima.
D1 L2L2S L3L4
L Ukupna dužina 4908 5358 5708 5943 6308

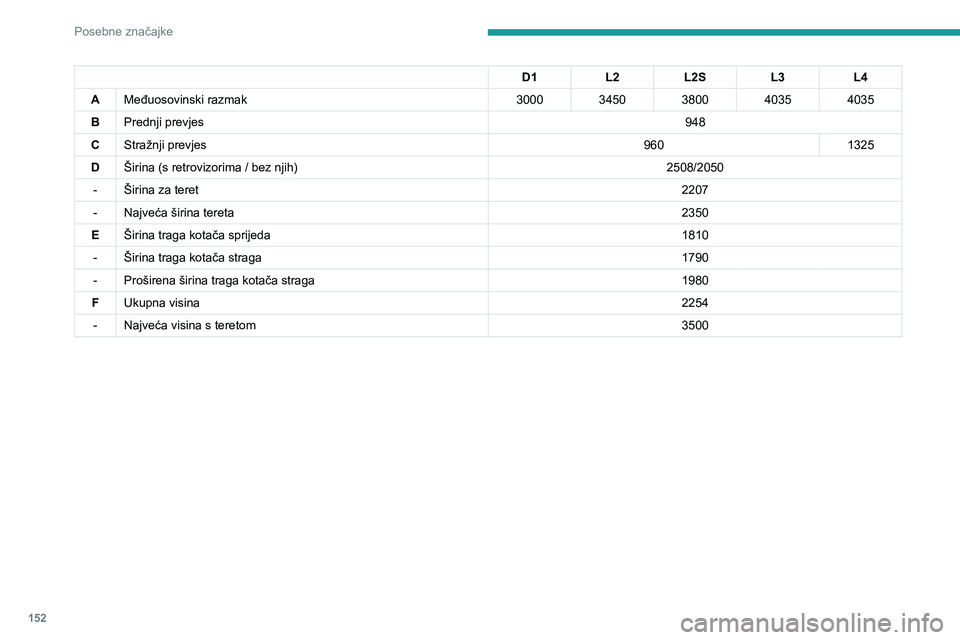

152
Posebne značajke
D1L2L2S L3L4
A Međuosovinski razmak 3000 3450 3800 4035 4035
B Prednji prevjes 948
C Stražnji prevjes 9601325
D Širina (s retrovizorima / bez njih) 2508/2050
- Širina za teret 2207
- Najveća širina tereta 2350
E Širina traga kotača sprijeda 1810
- Širina traga kotača straga 1790
- Proširena širina traga kotača straga 1980
F Ukupna visina 2254
- Najveća visina s teretom 3500

153
Posebne značajke

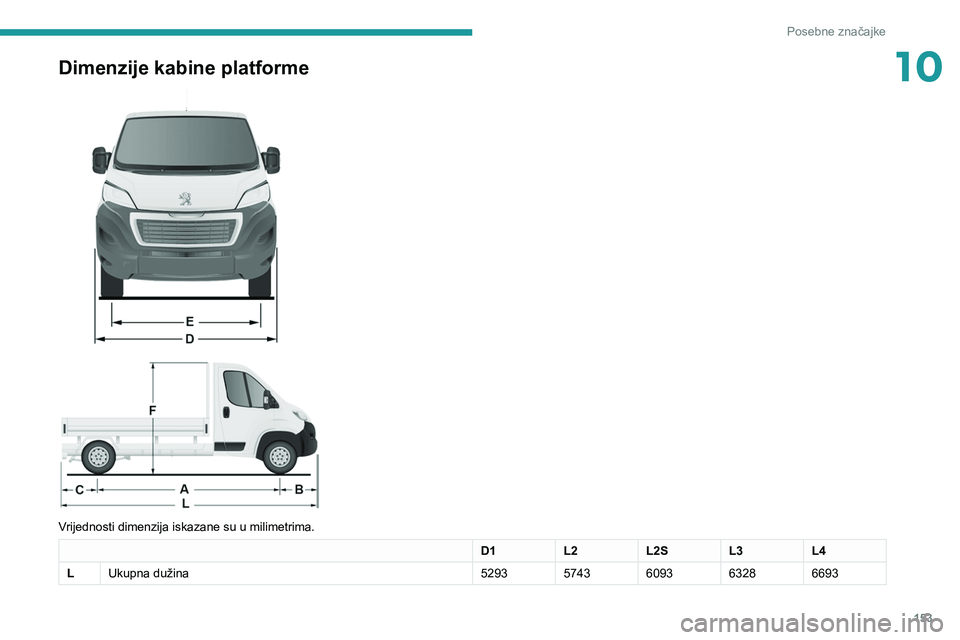

10Dimenzije kabine platforme



Vrijednosti dimenzija iskazane su u milimetrima.
D1 L2L2SL3L4
L Ukupna dužina 5293 5743 6093 6328 6693

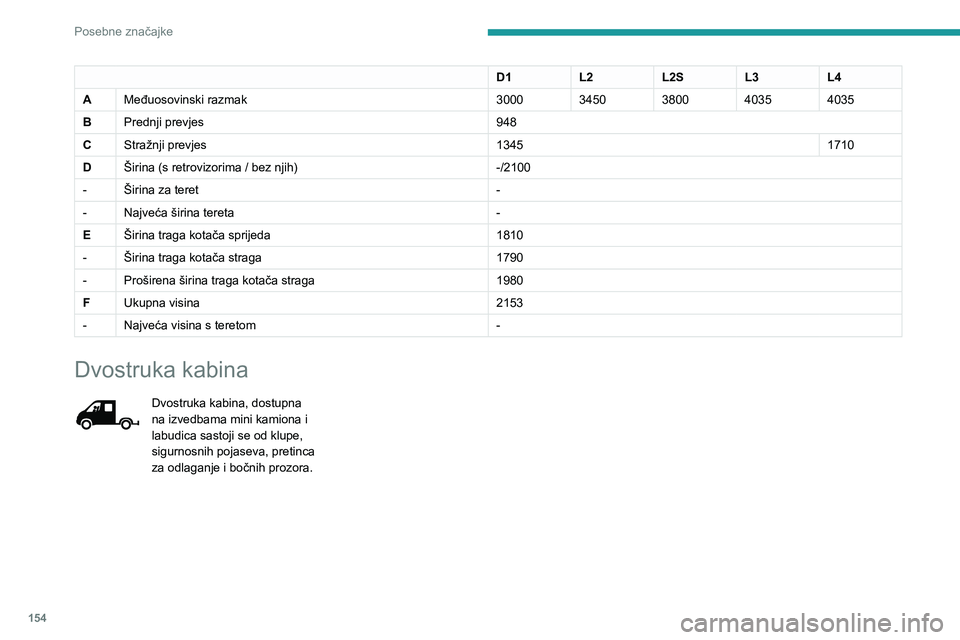

154
Posebne značajke
D1L2L2SL3L4
A Međuosovinski razmak 3000 3450 3800 4035 4035
B Prednji prevjes 948
C Stražnji prevjes 13451710
D Širina (s retrovizorima / bez njih) -/2100
- Širina za teret -
- Najveća širina tereta -
E Širina traga kotača sprijeda 1810
- Širina traga kotača straga 1790
- Proširena širina traga kotača straga 1980
F Ukupna visina 2153
- Najveća visina s teretom -
Dvostruka kabina
Dvostruka kabina, dostupna
na izvedbama mini kamiona i
labudica sastoji se od klupe,
sigurnosnih pojaseva, pretinca
za odlaganje i bočnih prozora.

155
Posebne značajke
10Stražnja klupa

Ergonomska klupa ima četiri mjesta.
Dječje sjedalice
Na stražnja mjesta kabine ne postavljajte
dječje sjedalice, povišenja, nosiljke ili
košare.
Pretinac

Ispod klupe nalazi se pretinac.
Za pristup pretincu zakrenite sjedište prema
naprijed.
Sjedište se ne smije zakretati u vožnji.
Ništa se ne smije pričvrstiti na
konstrukciju kabine.
Nemojte prevoziti više putnika no što je
navedeno u prometnoj dozvoli.

156
Posebne značajke

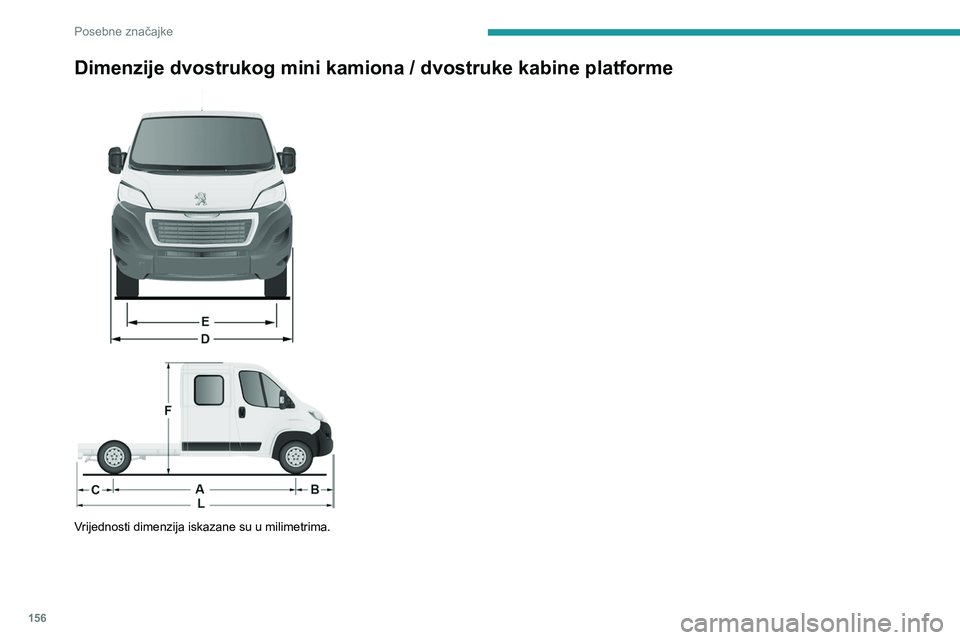

Dimenzije dvostrukog mini kamiona / dvostruke kabine platforme



Vrijednosti dimenzija iskazane su u milimetrima.

157
Posebne značajke
10Dvostruki mini kamion Dvostruka kabina platforme
L3L4L2L3L4
L Ukupna dužina 5843 6208 5738 6228 6678
A Međuosovinski razmak 40353450 4035
B Prednji prevjes 948948
C Stražnji prevjes 8601225 1340 1245 1695
D Širina (s retrovizorima / bez njih) 2508/2050-/2100
- Širina za teret --
- Najveća širina tereta --
E Širina traga kotača sprijeda 18101810
- Širina traga kotača straga 17901790
- Proširena širina traga kotača straga 19801980
F Ukupna visina 22542153
- Najveća visina s teretom --

158
Posebne značajke
Kiper

Kiperu podizanje omogućava hidroelektrična
jedinica koja se napaja iz akumulatora vozila.


Podizanje i spuštanje vrši se pomoću
pripadajućih tipki odvojivog magnetskog
daljinskog upravljača na nosaču u kabini.
Kiperu podizanje omogućava motor jedinice.
Spuštanje osigurava elektroventil koji otvara
povrat ulja podupirača.
Sustav protiv padanja kiperu osigurava sigurno
spuštanje, bez obzira na to je li statičan ili u
podizanju.
Pravila sigurnosti

Nikad ne vozite sa spuštenom
pristupnom rampom.
Prilikom istovara u blizini ne smije biti ljudi ili
prepreka (na tlu niti na višim razinama).
Kad ga ne upotrebljavate, kiper nikad ne
ostavljajte u podignutom položaju.
Gornji dio pristupne rampe uvijek mora biti
blokiran.
Nemojte prekoračivati maksimalno
opterećenje istaknuto na pločici vozila.
Redovno provjeravajte stanje ovjesa te je li
tlak u gumama na preporučenoj razini.
Teret u kiperu rasporedite ravnomjerno.
Prevozite istovrsne proizvode koji su rasuti ili
se lako pomiču.
Nikad nemojte voziti ako je kiper podignut,
čak niti sporo.


Na otvorenu pristupnu rampu ne
stavljajte teret veći od 150 kg.
Teret ispuštajte na ravnim i tvrdim površinama: nagibi mogu uzrokovati
promjenu težišta i ugroziti stabilnost jedinice.
