2021 PEUGEOT BOXER Upute Za Rukovanje (in Croatian)

7
Ekovožnja
Pokušajte predvidjeti potrebu za usporavanjem
i kočite ravnomjerno, a u svakom mogućem
slučaju upotrebljavajte kočenje motorom.
Za odmagljivanje kabine radije upotrebljavajte
klimatizacijski uređaj nego grijanje.
Za zagrijavanje kabine odaberite temperaturu
između 16 °C i 22 °C.
Potrošnju struje možete pratiti u stvarnom
vremenu na zaslonu ugrađenom u unutrašnji
retrovizor.

8
Instrumenti
Ploča s instrumentima

1.Brzinomjer (km/h)
2. Ekran
3. Pokazivač razine goriva (dizel)
4. Temperatura rashladne tekućine motora
(dizel)
5. Brojač okretaja (o/min x 1000) (Dizel)
Električna vozila
Pokazivač razine goriva, pokazivač
temperature rashladne tekućine i brojač
okretaja nisu aktivni.
Prikaz ekrana na 1. razini

U donjem dijelu:
– V rijeme.
–

V
anjska temperatura. –

Prijeđena kilometraža.
–

Putno računalo (autonomija, potrošnja itd.)
(Dizel).
–

V
isina farova.
–
Programabilno upozorenje za prekoračenje.
–

Limitator brzine ili tempomat (dizel).
–

Pokazivač promjene stupnja prijenosa (dizel).
–

Stop & Start (Dizel).
U gornjem dijelu:
–

Date.
–

Servisni pokazivač.
–

Poruke upozorenja.
–

Poruke o statusu funkcija.
–

Konfiguracija vozila.
Prikaz ekrana na 2. razini

U lijevom dijelu:
–
V rijeme.
–

V
anjska temperatura,
–

Žaruljice upozorenja ili stanja.
–


Limitator brzine ili tempomat (dizel).
U desnom dijelu:
–


Date.
–


Servisni pokazivač. –


Putno računalo (autonomija, potrošnja itd.)
(Dizel).
–

Poruke upozorenja.
–

Poruke o statusu funkcija.
–

Konfiguracija vozila.
–

V
isina farova.
–
Prijeđena kilometraža.
Osvijetljenost vozačkog
mjesta
Svjetlinu instrumenata i sklopki možete
podesiti s pomoću tipke MODE, s
uključenim pozicijskim svjetlima.
Više informacija o konfiguraciji vozila (MODE)
potražite u odgovarajućem odjeljku.
Zaslon ugrađen u
unutrašnji retrovizor
(električni)
Unutrašnji retrovizor sadrži namjenski zaslon
koji prikazuje informacije o električnom sustavu.
Uključuje se nakon uključivanja kontakta i
tijekom punjenja vozila.

9
Instrumenti
1

1.Razina napunjenosti pogonskog akumulatora
(%)
2. Preostala autonomija (milje ili km) ili vrijeme
preostalo do dovršetka punjenja
3. Napon pogonskog akumulatora (V)
4. Ulazna/izlazna struja (A) pogonskog
akumulatora
5. Položaj birača pogona (D, N ili R)
6. Status vozila
7. Informativne poruke i upozorenja
Struja 4 koju generira pogonski akumulator
razmjerna je energiji koju koristi elektromotor.
Ako je prikazana negativna razina struje, to znači
kako se pogonski akumulator trenutačno puni
(preko sustava punjenja ili obnavljanjem energije
tijekom vožnje).
Zaslon možete privremeno
isključiti pritiskom tipke koja se
nalazi u podnožju unutrašnjeg retrovizora.
Zaslon se automatski ponovno uključuje
nakon svakog uključivanja kontakta.
Žaruljice
Prikazane kao simboli, žaruljice upozoravaju
vozača na neku neispravnost (žaruljice
upozorenja) ili potvrđuju radni status nekog
sustava (žaruljice uključenosti ili isključenosti).
Neke žaruljice svijetle na dva načina (stalno ili
bljeskaju) i/ili u raznim bojama.
Pridružena upozorenja
Paljenje žaruljice može biti popraćeno zvučnim
signalom i/ili porukom na ekranu.
Usporedite način upozorenja s radnim stanjem
vozila da biste utvrdili je li situacija normalna ili
se pojavila neispravnost. Dodatne informacije
potražite u opisu žaruljice.
Nakon uključivanja kontakta
Nakon uključivanja kontakta neke crvene ili
narančaste žaruljice upozorenja pale se na
nekoliko sekundi. Te žaruljice moraju se ugasiti
nakon pokretanja motora.
Više informacija o sustavu ili funkciji potražite u
odgovarajućem odjeljku.
Žaruljice upozorenja stalno
su upaljene
Stalno upaljena žaruljica crvene ili narančaste
boje upozorava na neispravnost koju je potrebno
dalje istražiti.
Ako je žaruljica i dalje upaljena
Oznake (1), (2) i (3) u opisu kontrolnih žaruljica
i žaruljica upozorenja, uz preporučene radnje koje morate odmah poduzeti, upućuju vas da se
obratite kvalificiranom stručnjaku.
(1): Obavezno zaustavite vozilo
.
Zaustavite vozilo čim to bude sigurno i prekinite
kontakt.
(2): Obratite se mreži PEUGEOT ili nekoj
stručnoj radionici.
(3): Posjetite mrežu PEUGEOT ili neku stručnu
radionicu.
Popis žaruljica upozorenja
Crvene žaruljice
Temperatura rashladne tekućine
Na H u crvenom području ili stalno
upaljeno, s kazaljkom u crvenom
području.
Temperatura rashladne tekućine previsoka i/ili je
nenormalno porasla.
Provedite postupak (1) i pričekajte da se motor
ohladi pa po potrebi dolijte potrebnu količinu
rashladne tekućine. Ako problem i dalje postoji,
ponovno izvedite postupak (2).
Tlak motornog uljaBljeska nekoliko sekundi, popraćeno
porukom na ekranu.
Kvaliteta ulja u motoru je loša.
Što prije promijenite ulje u motoru.
Nakon druge razine upozorenja, performanse
motora bit će lošije.
Privremeno ili stalno svijetli uz pokrenut
motor.
Nema dovoljno ulja ili veća neispravnost.

10
Instrumenti
Provedite radnju (1), a zatim ručno provjerite
razinu.
Ako je potrebno, nadolijte ulje.
U slučaju odgovarajuće razine, provedite radnju
(2).
Punjenje akumulatoraStalno upaljena.
Neispravnost u krugu punjenja ili
akumulatoru.
Provjerite stezaljke akumulatora.
Stalno upaljeno ili bljeska, usprkos
provjerama.
Prepoznata neispravnost paljenja ili
ubrizgavanja.
Provedite postupak (2).
Otkrivanje otvaranjaStalno upaljena.
Neka vrata nisu dobro zatvorena.
Povjerite jesu li dobro zatvorena sva vrata
kabine, stražnja, bočna vrata i poklopac motora.
ServoupravljačStalno svijetli, popraćeno zvučnim
signalom i porukom na ekranu.
Neispravnost servoupravljača.
Vozite oprezno umjerenom brzinom, a zatim
provedite postupak (3).
Zračni jastuciStalno upaljeno ili bljeska.
Neispravnost nekog zračnog jastuka ili
pirotehničkog zatezača sigurnosnog pojasa.
Provedite postupak (3).
Nezakopčan pojasStalno upaljeno pa bljeska.
Pojas vozača nije zakopčan ili je
otkopčan.
Povucite remen i umetnite jezičac u kopču.
Stalno upaljeno uz zvučni signal.
Vozilo se kreće, a pojas vozača nije
zakopčan.
Povlačenjem pojasa provjerite je li dobro
zakopčan.
Pneumatski ovjesStalno upaljena.
Sustav je neispravan.
Provedite postupak (3).
Parkirna kočnicaStalno upaljeno.
Parkirna kočnica je pritegnuta ili nije
ispravno otpuštena.
Žaruljica se gasi nakon otpuštanja parkirne
kočnice; pritom držite pritisnutu papučicu
kočnice.
Kočenje
Stalno upaljena.
Nedovoljna razina tekućine za kočnice.
Provedite radnju (1) i dolijte tekućinu u skladu s
preporukama proizvođača.
Ako problem i dalje postoji, ponovno izvedite
postupak (2).
Stalno upaljena.
Elektronički razdjelnik kočenja
(EBFD) je u kvaru.
Provedite postupak (1), a zatim (2).
Narančaste žaruljice
Service
Privremeno upaljena.
Otkrivena je jedna ili više manjih
neispravnosti za koje nema posebne žaruljice.
Provedite postupak (2).
Stalno upaljena, uz prikaz poruke.
Otkrivena je jedna ili više većih
neispravnosti za koje nema posebne žaruljice.
Utvrdite uzrok neispravnosti čitanjem poruke
na ploči s instrumentima, a zatim provedite
postupak (3).
Sustav sprečavanja blokiranja kotača
(ABS)
Stalno upaljena.
Neispravnost sustava sprečavanja
blokiranja kotača.
U vozilu i dalje radi klasično kočenje.
Vozite oprezno umjerenom brzinom, a zatim
provedite postupak (3).
Upozorenje na opasnost od sudara/Active
Safety Brake
Stalno upaljena, uz prikaz poruke.
Sustav je isključen u izborniku za
konfiguraciju vozila.
Bljeska.
Sustav se trenutačno aktivira i kočenjem
usporava vozilo te tako smanjuje brzinu pri
mogućem sudaru s vozilom ispred.
Više pojedinosti potražite u odjeljku Vožnja.
Stalno upaljena, uz poruku i zvučni signal.
Sustav je neispravan.

11
Instrumenti

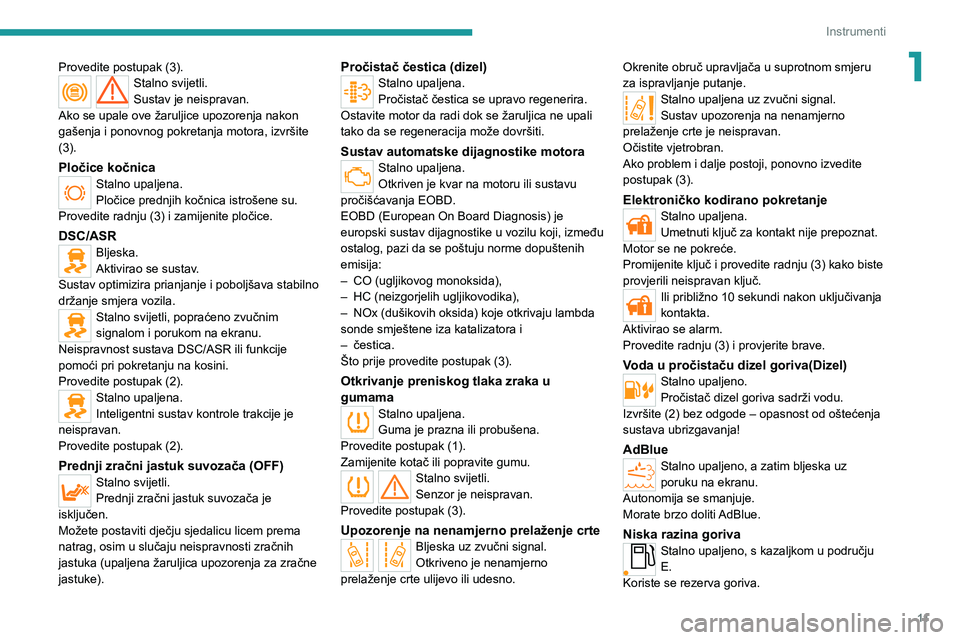

1Provedite postupak (3).Stalno svijetli.
Sustav je neispravan.
Ako se upale ove žaruljice upozorenja nakon
gašenja i ponovnog pokretanja motora, izvršite
(3).
Pločice kočnicaStalno upaljena.
Pločice prednjih kočnica istrošene su.
Provedite radnju (3) i zamijenite pločice.
DSC/ASRBljeska.
Aktivirao se sustav.
Sustav optimizira prianjanje i poboljšava stabilno
držanje smjera vozila.
Stalno svijetli, popraćeno zvučnim
signalom i porukom na ekranu.
Neispravnost sustava DSC/ASR ili funkcije
pomoći pri pokretanju na kosini.
Provedite postupak (2).
Stalno upaljena.
Inteligentni sustav kontrole trakcije je
neispravan.
Provedite postupak (2).
Prednji zračni jastuk suvozača (OFF)Stalno svijetli.
Prednji zračni jastuk suvozača je
isključen.
Možete postaviti dječju sjedalicu licem prema
natrag, osim u slučaju neispravnosti zračnih
jastuka (upaljena žaruljica upozorenja za zračne
jastuke).
Pročistač čestica (dizel)Stalno upaljena.
Pročistač čestica se upravo regenerira.
Ostavite motor da radi dok se žaruljica ne upali
tako da se regeneracija može dovršiti.
Sustav automatske dijagnostike motoraStalno upaljena.
Otkriven je kvar na motoru ili sustavu
pročišćavanja EOBD.
EOBD (European On Board Diagnosis) je
europski sustav dijagnostike u vozilu koji, između
ostalog, pazi da se poštuju norme dopuštenih
emisija:
–

CO (ugljikovog monoksida),
–


HC (neizgorjelih ugljikovodika),
–


NOx (dušikovih oksida) koje otkrivaju lambda
sonde smještene iza katalizatora i
–


čestica.
Što prije provedite postupak (3).
Otkrivanje preniskog tlaka zraka u
gumama
Stalno upaljena.
Guma je prazna ili probušena.
Provedite postupak (1).
Zamijenite kotač ili popravite gumu.
Stalno svijetli.
Senzor je neispravan.
Provedite postupak (3).
Upozorenje na nenamjerno prelaženje crteBljeska uz zvučni signal.
Otkriveno je nenamjerno
prelaženje crte ulijevo ili udesno. Okrenite obruč upravljača u suprotnom smjeru
za ispravljanje putanje.
Stalno upaljena uz zvučni signal.
Sustav upozorenja na nenamjerno
prelaženje crte je neispravan.
Očistite vjetrobran.
Ako problem i dalje postoji, ponovno izvedite
postupak (3).
Elektroničko kodirano pokretanjeStalno upaljena.
Umetnuti ključ za kontakt nije prepoznat.
Motor se ne pokreće.
Promijenite ključ i provedite radnju (3) kako biste
provjerili neispravan ključ.
Ili približno 10 sekundi nakon uključivanja
kontakta.
Aktivirao se alarm.
Provedite radnju (3) i provjerite brave.
Voda u pročistaču dizel goriva(Dizel)Stalno upaljeno.
Pročistač dizel goriva sadrži vodu.
Izvršite (2) bez odgode – opasnost od oštećenja
sustava ubrizgavanja!
AdBlueStalno upaljeno, a zatim bljeska uz
poruku na ekranu.
Autonomija se smanjuje.
Morate brzo doliti AdBlue.
Niska razina gorivaStalno upaljeno, s kazaljkom u području
E.
Koriste se rezerva goriva.

12
Instrumenti
Napunite spremnik s gorivom bez odgađanja.Bljeska.
Sustav je neispravan.
Provedite postupak (2).
Predgrijanje dizelskog gorivaStalno upaljeno.
Klimatski uvjeti uvjetuju predgrijanje.
Pričekajte da se kontrolna žaruljica ugasi prije
pokretanja motora.
Stražnja svjetla za magluStalno upaljena.
Tipka na upravljačkoj ploči MODE
uključena je.
Svjetla rade samo ako su upaljena kratka svjetla.
U uvjetima normalne vidljivosti trebate ih
isključiti.
Zelene žaruljice
Pokazivači smjera
Pokazivači smjera uz zvučni signal.
Pokazivači smjera su uključeni.
Prednja svjetla za maglu
Stalno upaljena.
Tipka na upravljačkoj ploči MODE
uključena je.
Svjetla rade samo ako su upaljena kratka svjetla.
Kratka svjetlaStalno upaljena.
Svjetla su upaljena.
TempomatStalno upaljeno.
Tempomat je odabran. Ručni izbor.
Plave žaruljice
Duga svjetla
Stalno upaljeno.
Svjetla su upaljena.
Automatsko prebacivanje dugih svjetalaStalno svijetli.
Funkcija se aktivira preko izbornika
“MODE”.
Uključivanje/isključivanje dugih svjetala obavlja
se automatski, u skladu s uvjetima vožnje i
onima u prometu.
Crno-bijele žaruljice upozorenja
Temperatura / poledica
Stalno upaljeno, uz poruku na
ekranu.
Vremenski uvjeti mogu rezultirati poledicom na
cesti.
Budite iznimno oprezni i izbjegavajte nagla
kočenja.
Datum/sat
Stalno upaljena.
Postavlja se putem izbornika “MODE”.
Visina farovaStalno upaljena.
Farovi se podešavaju od položaja 0 do 3,
ovisno o teretu koji prevozite.
Podešavajte ih pomoću tipki na kontrolnom
modulu MODE.
Servisni ključStalno upaljena.
Vrijeme je za servis.
Popis provjera potražite u planu održavanja
proizvođača, a potom obavite servis.
Stop & StartStalno upaljena.
Dok je vozilo zaustavljeno (semafor, znak
STOP, zastoj u prometu itd.), sustav Stop & Start
motor prebacuje u način rada STOP.
Kada želite ponovno krenuti, žaruljica
pokazivača se gasi, a motor se automatski
pokreće u načinu rada START.
Bljeska nekoliko sekundi, zatim se gasi.
Način rada STOP trenutačno nije
dostupan.
Pokazivač promjene stupnja prijenosaStalno upaljena.
Može se uključiti viši stupanj prijenosa.
Limitator brzineStalno upaljena.
Limitator je aktivan.
Stalno upaljeno uz opciju "OFF".
Limitator je odabran, ali nije aktivan.
Pokazivači
Servisni podaci
Nekoliko sekundi nakon uključivanja kontakta,
zasvijetlit će ključ koji simbolizira servisne
podatke: zaslon vas informira o sljedećem

13
Instrumenti
1intervalu održavanja u skladu s planom
održavanja proizvođača.


Ti se podaci temelje na udaljenosti prijeđenoj od
prethodnog održavanja.
Razina motornog ulja
Ovisno o motoru, nakon toga se prikazuje razina
motornog ulja u rasponu od 1 (min.) do 5 (maks).
Ako se ne prikaže nikakav raspon, razina ulja je
nedovoljna; obavezno dolijte ulje kako se ne bi
oštetio motor.
Provjera razine ulja pouzdana je samo ako se
vozilo nalazi na horizontalnoj podlozi i ako je od
gašenja motora prošlo više od 30 minuta.
U slučaju sumnje, provjerite razinu ulja
mjernom šipkom.
Više informacija o provjeri razina tekućina
potražite u odgovarajućem odjeljku.


Nakon nekoliko sekundi, ekran se vraća na
normalan prikaz.
Kvaliteta motornog ulja
Ta žaruljica bljeska, a ako je vaše vozilo opremljeno tom funkcijom, pri svakom
pokretanju prikazat će se poruka: sustav je
prepoznao pogoršanje kvalitete motornog ulja.
Ulje promijenite što je prije moguće.
Ako niste promijenili ulje, a smanjenje kvalitete ulja prekoračilo je novi prag, na
ploči s instrumentima zasvijetlit će 2. žaruljica
zajedno s
1. Ako se ta žaruljica pali u redovnim
intervalima, ulje morate zamijeniti što prije.
Inicijalizacija servisnog
brojača
Stručna radionica, opremljena dijagnostičkim
alatom, spriječit će stalno bljeskanje žaruljice
nakon svakog servisa.
Ako ste sami servisirali vozilo, servisni brojač
ponovo postavite na sljedeći način:
►

Umetnite ključ u kontakt-bravu.
►


Okrenite ga u položaj MAR - ON

.
► Istovremeno pritisnite papučice kočnice i
gasa i zadržite pritisak preko 15 s.
Nakon isporuke vozila provjerite kontrolni
popis u planu održavanja proizvođača.
Prikaz informacija o
redovitom održavanju
Servisnom brojaču možete pristupiti u
svakom trenutku kratkim pritiskom tipke
MODE.
Strelicama gore/dolje provjerite servisne
intervale i kvalitetu ulja u motoru.
Ponovnim pritiskom tipke MODE
možete se
vraćati na razne zaslonske izbornike.
Dugim pritiskom vratit ćete se na početni ekran.

14
Instrumenti
Izbornik... Izabrati... Omogućava...
Service Service (miles/
km before
service)
(Servis,
kilometraža
prije servisa) Prikaz
preostale
kilometraže
prije sljedećeg
servisa.
Oil change
(miles/km
before oil
change)
(Zamjena
ulja,
kilometraža
prije servisa) Prikaz
preostale
kilometraže
prije sljedećeg
zamjene ulja.
Više informacija o
konfiguraciji vozila
(MODE) potražite u odgovarajućem
odjeljku.
Temperatura rashladne
tekućine


Ako je kazaljka postavljena između C
(hladno) i H (vruće): normalan rad.
U otežanim uvjetima upotrebe vozila i pri visokim
temperaturama kazaljka se može približiti
crvenom području.
Ako se pokazivač nalazi u crvenoj zoni ili
svijetli žaruljica upozorenja:
►

odmah se zaustavite i isključite kontakt.
V

entilator bi mogao nastaviti raditi neko vrijeme,
do približno 10 minuta.
►

pričekajte da se motor ohladi, provjerite
razinu tekućine i prema potrebi je nadopunite.
U slučaju nadopunjavanja
Budite pažljivi, krug za rashlađivanje je pod
tlakom!
Kako biste izbjegli opasnost od opeklina, uzmite
krpicu i odvrnite čep za dva okreta za otpuštanje
tlaka.
Kada tlak padne, provjerite razinu i uklonite čep
u svrhu dolijevanja tekućine.
Ako kazaljka ostane u crvenoj zoni, obratite se mreži PEUGEOT ili stručnoj
radionici.
Redovito provjeravajte razinu rashladne
tekućine motora.
Više informacija o provjeri razina tekućina
potražite u odgovarajućem odjeljku.
AdBluePokazivači preostale kilometraže s tekućinom
AdBlue
®
Kada je spremnik tekućine AdBlue® na rezervi
ili nakon otkrivanja neke neispravnosti sustava
pročišćavanja SCR, nakon uključivanja kontakta
prikazuje se procijenjeni broj kilometara koje
vaše vozilo može prijeći do trenutka kada neće
biti moguće pokrenuti motor.
Ako se istovremeno otkrije neispravnost i niska
razina tekućine AdBlue
®, prikazuje se manja
vrijednost preostalih kilometara.
U slučaju opasnosti od nepokretanja
motora zbog nedostatka tekućine
AdBlue
®
Sigurnosni sustav koji onemogućuje
pokretanje motora automatski će se
uključiti čim se isprazni spremnik za AdBlue
®.
Autonomija veća od 2400 km
