95
Vožnja
6Uz ručni mjenjač i u slučaju automatskog
kočenja u nuždi do potpunog zaustavljanja vozila
motor se može ugasiti.
Vozač može u svakom trenutku zadržati
nadzor nad vozilom, snažnim okretanjem
obruča upravljača i/ili čvrstim pritiskanjem
papučice gasa.
Papučica kočnice tijekom upotrebe
funkcije može lagano vibrirati.
U slučaju potpunog zaustavljanja vozila,
automatsko kočenje trajat će još 1 do 2
sekunde.
Neispravnost u radu
Na neispravnost sustava upozorava vas
stalno upaljena ova žaruljica, uz prikaz
poruke i zvučni signal.
Obratite se mreži PEUGEOT ili nekoj stručnoj
radionici radi provjere sustava.
Ako se ove žaruljice upale nakon gašenja i ponovnog pokretanja
motora, obratite se mreži PEUGEOT ili nekoj
stručnoj radionici radi provjere sustava.
Zvučna pomoć pri
parkiranju straga
Više informacija pročitajte u Opće
preporuke o uporabi sustava za
pomoć u vožnji i manevriranju .


Ako vaše vozilo ima tu funkciju, ona se sastoji
od 4 parkirna senzora ugrađena u stražnji branik.
Oni otkrivaju svaku prepreku (osobu, vozilo,
drvo, ogradu) iza vozila prilikom manevriranja.
Neke prepreke mogu se otkriti samo na početku
manevriranja, ali ne i kad im se vozilo sasvim
približi, zbog nepokrivenih područja između i
ispod senzora. Na primjer, kolčići, gradilišne
oznake ili rubnjaci.
Senzori pomoći pri parkiranju straga mogu biti
povezani s kamerom za vožnju unatrag.
Uključivanje
► Ručicom mjenjača odaberite vožnju unatrag.

Prepreke se dojavljuju zvučnim signalima, koji
postaju to učestaliji što je vozilo bliže prepreci.
Kad udaljenost između stražnjeg kraja vozila i
prepreke postane manja od oko 30 centimetara,
zvučni signal postaje neprekinut.
Isključivanje
► Isključite stupanj za vožnju unatrag i
prebacite u neutralan položaj.
Neispravnost
U slučaju neispravnosti, pali se ova
žaruljica na ploči s instrumentima.
Obratite se mreži PEUGEOT ili stručnoj radionici.
Kamera za vožnju unatrag
Više informacija pročitajte u Opće
preporuke o uporabi sustava za
pomoć u vožnji i manevriranju .

96
Vožnja

Ako je vozilo njome opremljeno, kamera se
nalazi pozadi, pored trećeg stop svjetla.


Prenosi prikaz na zaslon ugrađen u kabinu.
Možete je uključiti ili isključiti putem izbornika
s postavkama audiosustava i telematike na
taktilnom ekranu.
Sustav za vožnju unatrag pomoćni je sustav
u vožnji. Kameru za vožnju unatrag možete
povezati s pomoći pri parkiranju straga.
Uključivanje
Kamera se uključuje nakon postavljanja ručice
mjenjača u stupanj prijenosa za vožnju natrag
i ostaje uključena do brzine od oko 15 km/h.
Kamera se isključuje iznad 18 km/h.
Kad je vozilo zaustavljeno, kamera se uključuje i
nakon otvaranja stražnjih vrata.
Isključivanje
Nakon uključivanja stupnja prijenosa za vožnju
naprijed, posljednja slika ostaje prikazana na
ekranu oko 5 sekundi, zatim se gasi.
Kad je vozilo zaustavljeno, posljednja slika
prikazuje se na isti način nakon zatvaranja
stražnjih vrata.
U optimalnim uvjetima (položaj vozila,
opterećenost) najveće područje koje
pokriva kamera je polje dužine oko 3 m i
širine oko 5,5 m.
Područje koje pokriva kamera ovisi o
vremenskim uvjetima (jačina svjetla, kiša,
snijeg, magla...), o opterećenju vozila i o
njegovom položaju na kolniku.
Za čišćenje kamere i ekrana ne koristite
deterdžente ili pomagala koja mogu izgrebati
staklo.
Upotrijebite meku krpu ili meku četkicu.

0039
005300480055
00560044
004E0058
0052
0051
T QUARTZ \232titi va\232 motor u svim vr
uvjetima.
003700030034-3992.4
005D00440003
00590052005D004C004F004C005000440003
00150003
0058
PEUGEO & T
P ARTNERI U REZUL

98
Praktične informacije
Gorivo
Zapremina spremnika iznosi otprilike 90 litara.
U prodaji su i spremnici drugačije zapremine, 60
i 120 litara, ovisno o motoru.
Niska razina goriva
Kada se dosegne razina E (prazno), pali
se ta žaruljica.
U tom trenutku počinje se trošiti rezerva goriva
od oko 10 ili 12 litara, ovisno o zapremini
spremnika i o motoru.
Što prije dolijte gorivo kako se spremnik ne bi
ispraznio.
Dolijevanje goriva
Prilikom punjenja spremnika motor mora biti
ugašen.
►

Otvorite poklopac spremnika za gorivo.
►


Primite crni čep spremnika jednom rukom.
►


Drugom rukom umetnite ključ i okrenite ga
ulijevo.


► Skinite crni čep spremnika i objesite ga na
kukicu na unutarnjoj strani poklopca spremnika
goriva.
Na unutrašnjoj strani poklopca spremnika goriva
nalazi se naljepnica na kojoj je navedena vrsta
goriva koja se mora koristiti.
Ne punite ga dalje od 3. prekida pištolja jer bi to
moglo uzrokovati neispravnosti.
►

Nakon punjenja spremnika, zaključajte crni
čep spremnika i zatvorite poklopac.
Sa sustavom Stop & Start nikada ne
punite spremnik goriva kad je motor u
načinu rada STOP. Ključem obavezno
isključite kontakt.
Isključen krug goriva
U slučaju sudara, uređaj automatski prekida
dovod goriva u motor i napajanje vozila.
Uključuje četiri žmigavca i stropna svjetla te
otključava vrata.
Nakon sudara, a prije ponovnog
omogućavanja tih sustava, uvjerite se da
nigdje ne curi gorivo i da nema iskrenja kako
biste izbjegli opasnost od požara.


► Kako biste ponovo uspostavili dovod goriva,
pritisnite prvu tipku koja se nalazi na prednjoj
desnoj strani.


► Kako biste zatim ponovo uspostavili
napajanje, pritisnite drugu tipku koja se nalazi u
odjeljku akumulatora ispod poda (minibus).

99
Praktične informacije
7U ostalim izvedbama, druga je tipka
zamijenjena osiguračem; obratite se
mreži PEUGEOT ili stručnoj radionici.
Kompatibilnost goriva
Dizelska goriva koja su u skladu s normama
EN590, EN16734 i EN16709 sadrže do 7 %,
10
%, 20 % i 30 % metilnog estera masne
kiseline. Čak i samo povremena upotreba goriva
B20 ili B30 zahtijeva posebne uvjete održavanja
koji se nazivaju "Otežani uvjeti".

Dizelsko gorivo s parafinom u skladu s normom
EN15940.
Upotreba bilo koje druge vrste (bio)goriva
(čista ili razrijeđena ulja biljnog ili
životinjskog porijekla, lož-ulje...) strogo je
zabranjena (opasnost od oštećenja motora i
kruga goriva).
Dopuštena je upotreba samo aditiva za
dizelska goriva koji zadovoljavaju normu
B715000.
Dizel pri niskoj temperaturi
Pri temperaturama nižim od 0 °C stvaranje
parafina u dizelskim ljetnim gorivima moglo bi
ometati pravilan rad motora.
Tijekom takvih
temperaturnih uvjeta koristite dizelska zimska
goriva i održavajte napunjenost spremnika na
razini višoj od 50
%.
Pri temperaturama nižim od -15
°C, da bi se
izbjegli problemi s pokretanjem, najbolje je
parkirati vozilo u zaštićeni prostor (grijanu
garažu).
Vožnja u inozemstvu
Određena goriva mogu oštetiti motor vozila.
U nekim zemljama može se zahtijevati
korištenje posebnog tipa goriva (točno
određeni oktanski broj, poseban komercijalni
naziv...) kako bi se osigurao ispravan rad
motora.
Za sve dodatne informacije obratite se mreži.
Sustav punjenja
(električni)
Električni sustav od 400 V
Električni sustav za vuču, koji radi na napon od
oko 400 V, naznačen je narančastim kabelima,
a njegove su komponente označene sljedećim
simbolom:


Pogonski sklop električnog vozila može
se jako zagrijati tijekom upotrebe i nakon
isključivanja kontakta.
Obratite pažnju na poruke upozorenja
prikazane na naljepnicama, posebice na one
s unutarnje strane poklopca.
Svi radovi ili izmjene na električnom sustavu
vozila (uključujući pogonski akumulator,
priključke, narančaste kabele i druge
komponente vidljive iznutra ili izvana) strogo
su zabranjeni – opasnost od teških opeklina
ili potencijalno smrtonosnog strujnog udara
(kratki spoj / strujni udar)!
U slučaju problema, uvijek se obratite mreži
PEUGEOT ili stručnoj radionici.
U slučaju nezgode ili sudara s
podvozjem vozila
U tim situacijama može doći do teškog
oštećenja strujnog kruga ili
pogonskog
akumulatora.
Zaustavite vozilo čim to bude sigurno i
prekinite kontakt.
Obratite se mreži PEUGEOT ili nekoj stručnoj
radionici.

100
Praktične informacije

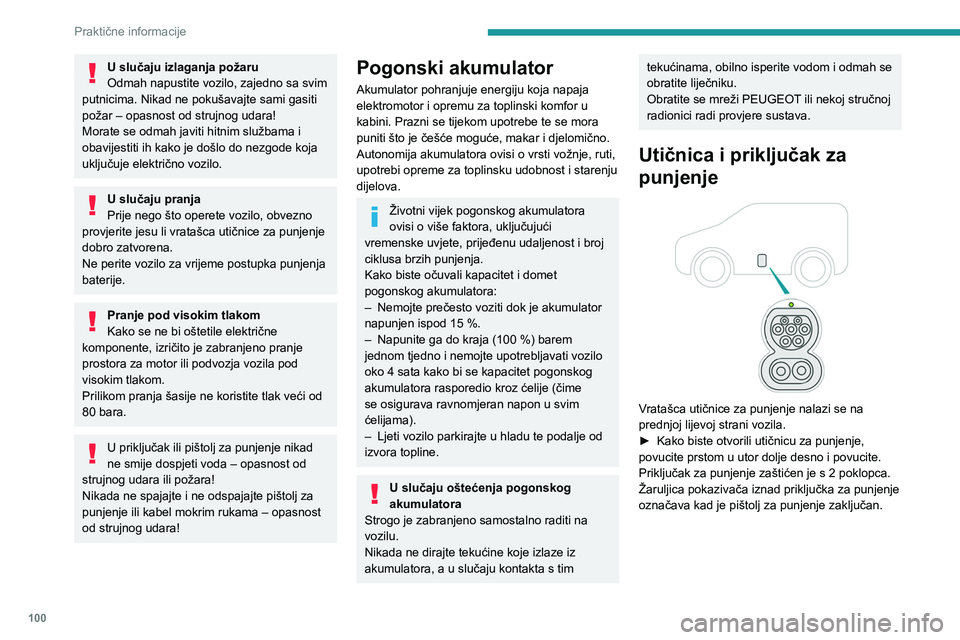

U slučaju izlaganja požaru
Odmah napustite vozilo, zajedno sa svim
putnicima. Nikad ne pokušavajte sami gasiti
požar – opasnost od strujnog udara!
Morate se odmah javiti hitnim službama i
obavijestiti ih kako je došlo do nezgode koja
uključuje električno vozilo.
U slučaju pranja
Prije nego što operete vozilo, obvezno
provjerite jesu li vratašca utičnice za punjenje
dobro zatvorena.
Ne perite vozilo za vrijeme postupka punjenja
baterije.
Pranje pod visokim tlakom
Kako se ne bi oštetile električne
komponente, izričito je zabranjeno pranje
prostora za motor ili podvozja vozila pod
visokim tlakom.
Prilikom pranja šasije ne koristite tlak veći od
80 bara.
U priključak ili pištolj za punjenje nikad
ne smije dospjeti voda – opasnost od
strujnog udara ili požara!
Nikada ne spajajte i ne odspajajte pištolj za
punjenje ili kabel mokrim rukama – opasnost
od strujnog udara!
Pogonski akumulator
Akumulator pohranjuje energiju koja napaja
elektromotor i opremu za toplinski komfor u
kabini. Prazni se tijekom upotrebe te se mora
puniti što je češće moguće, makar i djelomično.
Autonomija akumulatora ovisi o vrsti vožnje, ruti,
upotrebi opreme za toplinsku udobnost i starenju
dijelova.
Životni vijek pogonskog akumulatora
ovisi o više faktora, uključujući
vremenske uvjete, prijeđenu udaljenost i broj
ciklusa brzih punjenja.
Kako biste očuvali kapacitet i domet
pogonskog akumulatora:
–

Nemojte prečesto voziti dok je akumulator
napunjen ispod 15 %.
–


Napunite ga do kraja (100 %) barem
jednom tjedno i nemojte upotrebljavati vozilo
oko 4 sata kako bi se kapacitet pogonskog
akumulatora rasporedio kroz ćelije (čime
se osigurava ravnomjeran napon u svim
ćelijama).
–


Ljeti vozilo parkirajte u hladu te podalje od
izvora topline.
U slučaju oštećenja pogonskog
akumulatora
Strogo je zabranjeno samostalno raditi na
vozilu.
Nikada ne dirajte tekućine koje izlaze iz
akumulatora, a u slučaju kontakta s tim
tekućinama, obilno isperite vodom i odmah se
obratite liječniku.
Obratite se mreži PEUGEOT ili nekoj stručnoj
radionici radi provjere sustava.
Utičnica i priključak za
punjenje


Vratašca utičnice za punjenje nalazi se na
prednjoj lijevoj strani vozila.
►

Kako biste otvorili utičnicu za punjenje,
povucite prstom u utor dolje desno i povucite.
Priključak za punjenje zaštićen je s 2 poklopca.
Žaruljica pokazivača iznad priključka za punjenje
označava kad je pištolj za punjenje zaključan.

101
Praktične informacije
7Status žaruljice
pokazivača koja
označava punjenje Značenje
Stalno svijetli Pištolj za punjenje zaključan.
Bljeska Pištolj za punjenje je umetnut, ali kontakt je i dalje uključen.
Prekinite kontakt i
pokušajte ponovo.
Isključeno Pištolj za punjenje je otključan i možete ga ukloniti.Nemojte demontirati ili modificirati
konektor za punjenje – opasnost od
električnog udara i/ili požara!
Obratite se mreži
PEUGEOT ili nekoj stručnoj
radionici.
Kablovi za punjenje,
utičnice i punjači
Kabel za punjenje isporučen s vozilom (ovisno o
izvedbi) kompatibilan je s električnim sustavom
u državi u kojoj je kupljen. Prilikom putovanja u
inozemstvo, provjerite kompatibilnost lokalnih
električnih sustava s kablom za punjenje.
Potpuni asortiman kablova za punjenje dostupan
je kod zastupnika.
Obratite se mreži PEUGEOT ili nekoj stručnoj
radionici i zatražite dodatne informacije te
prikladne kabele za punjenje.
Identifikacijske naljepnice na
utičnicama/konektorima za punjenje
Identifikacijske naljepnice pričvršćene su na
vozilu, kabelu za punjenje i punjaču kako bi
informirale korisnika koji uređaj treba koristiti.




Značenje svake identifikacijske naljepnice je
sljedeće:
Identifikacijska naljepnica SmještajKonfiguracijaVrsta napajanja/raspon napona
C
Konektor za punjenje (na vozilu) VRSTA 2AC
<480 Veff

C
Utičnica za punjenje (na punjaču) VRSTA 2AC
<480 Veff

K
Konektor za punjenje (na vozilu) KOMBINIRANA 2 (FF) DC
50 V – 500 V

102
Praktične informacije
Ubrzano punjenje, način rada 3
Jedinica za ubrzano punjenje (ovisno o izvedbi)
(ubrzano punjenje – monofazna ili trofazna izmjenična struja (AC))


U načinu rada 3 s jedinicom za ubrzano
punjenje: maksimalna struja punjenja od 32 A.

U načinu rada 3 s Wallbox jedinicom za
ubrzano punjenje: maksimalna struja punjenja od 32

A.
Kabel za punjenje, način rada 3 (AC)

Identifikacijske naljepnice C na konektoru za
punjenje (na vozilu) i na utičnici (na punjaču).
Jedinica za ubrzano punjenje
Nemojte rastavljati ili modificirati jedinicu
za punjenje – opasnost od električnog udara
i/ili požara!
Upute za upotrebu potražite u korisničkom
priručniku proizvođača jedinice za punjenje.
Superbrzo punjenje u kućanstvu,
način rada 4
Brzi javni punjač
(Superbrzo punjenje – istosmjerna struja (DC))


Kabel za punjenje, način rada 4 (DC)(ugrađen u brzi javni punjač)


Identifikacijska naljepnica K na konektoru za
punjenje (na vozilu).
Brze javne punjače upotrebljavajte tamo gdje duljina kabla prelazi 30 metara.
Superbrzo punjenje vozila ograničeno je
na 50 kW.
