207
Bei einer Panne

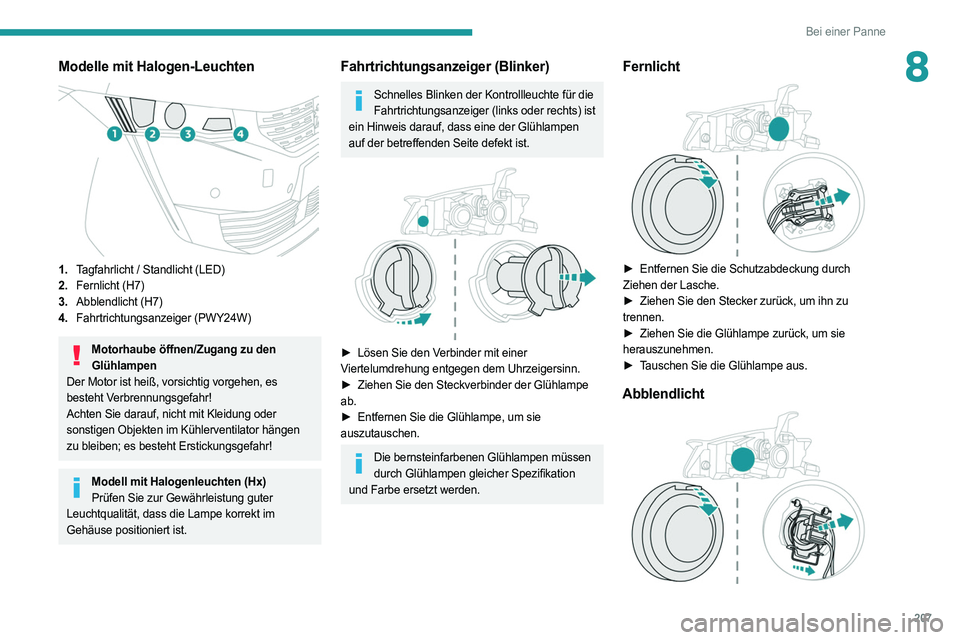

8Modelle mit Halogen-Leuchten

1.Tagfahrlicht / Standlicht (LED)
2. Fernlicht (H7)
3. Abblendlicht (H7)
4. Fahrtrichtungsanzeiger (PWY24W)
Motorhaube öffnen/Zugang zu den
Glühlampen
Der Motor ist heiß, vorsichtig vorgehen, es
besteht Verbrennungsgefahr!
Achten Sie darauf, nicht mit Kleidung oder
sonstigen Objekten im Kühlerventilator hängen
zu bleiben; es besteht Erstickungsgefahr!
Modell mit Halogenleuchten (Hx) Prüfen Sie zur Gewährleistung guter
Leuchtqualität, dass die Lampe korrekt im
Gehäuse positioniert ist.
Fahrtrichtungsanzeiger (Blinker)
Schnelles Blinken der Kontrollleuchte für die Fahrtrichtungsanzeiger (links oder rechts) ist
ein Hinweis darauf, dass eine der Glühlampen
auf der betreffenden Seite defekt ist.


► Lösen Sie den V erbinder mit einer
Viertelumdrehung entgegen dem Uhrzeigersinn.
►

Ziehen Sie den Steckverbinder der Glühlampe

ab.
►

Entfernen Sie die Glühlampe, um sie

auszutauschen.
Die bernsteinfarbenen Glühlampen müssen durch Glühlampen gleicher Spezifikation
und Farbe ersetzt werden.
Fernlicht

► Entfernen Sie die Schutzabdeckung durch
Ziehen der Lasche.
►

Ziehen Sie den Stecker zurück, um ihn zu

trennen.
►

Ziehen Sie die Glühlampe zurück, um sie

herauszunehmen.
►

T
auschen Sie die Glühlampe aus.
Abblendlicht

208
Bei einer Panne
► Drehen Sie die Glühlampe um eine
Viertelumdrehung und tauschen Sie sie aus.
Um eine Glühlampe kurz nach dem Ausschalten der Zündung auszutauschen,
achten Sie darauf, dass Sie nicht mit dem
Auspufftopf in Berührung kommen. Es besteht
Verbrennungsgefahr!
Sicherungen
Austausch einer Sicherung Arbeiten an diesem System dürfen
ausschließlich von einem Vertreter des
PEUGEOT-Händlernetzes oder einer
qualifizierten Fachwerkstatt vorgenommen
werden
Der Austausch mit einer Sicherung eines
Drittherstellers kann zu schwerwiegenden
Funktionsstörungen am Fahrzeug führen.
Einbau von elektrischem Zubehör Die elektrische Anlage des Fahrzeugs
wurde so konzipiert, dass sie mit der elektrischen
Serien- oder Sonderausstattung störungsfrei
funktioniert.
Bitte wenden Sie sich an einen Vertreter
des PEUGEOT-Händlernetzes oder an eine
qualifizierte Fachwerkstatt, bevor Sie andere
elektrische Zubehörteile oder Ausstattungen
einbauen.

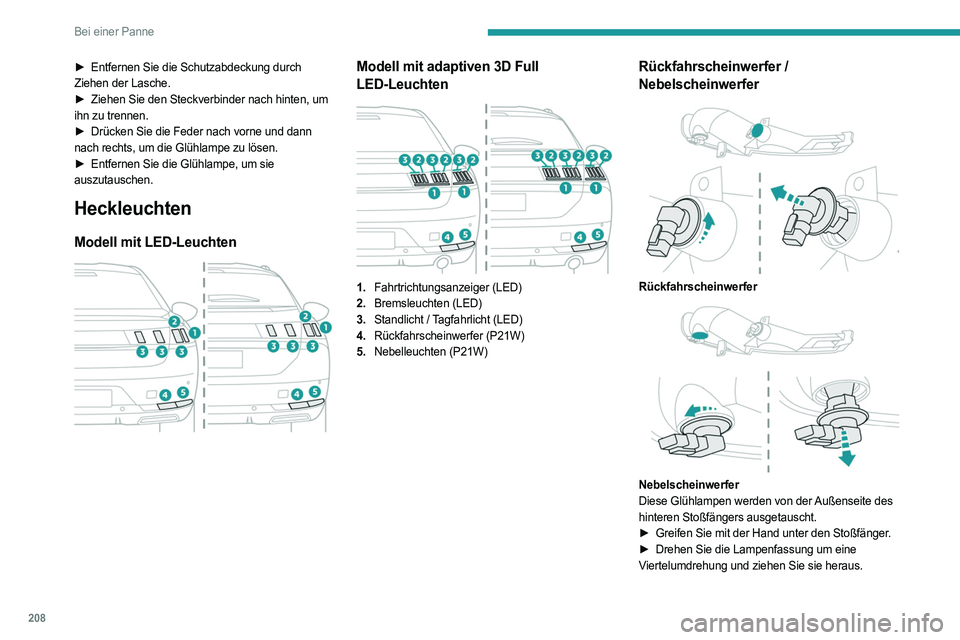

► Entfernen Sie die Schutzabdeckung durch
Ziehen der Lasche.
►

Ziehen Sie den Steckverbinder nach hinten, um

ihn zu trennen.
►

Drücken Sie die Feder nach vorne und dann

nach rechts, um die Glühlampe zu lösen.
►

Entfernen Sie die Glühlampe, um sie

auszutauschen.
Heckleuchten
Modell mit LED-Leuchten

Modell mit adaptiven 3D Full
LED-Leuchten


1. Fahrtrichtungsanzeiger (LED)
2. Bremsleuchten (LED)
3. Standlicht / Tagfahrlicht (LED)
4. Rückfahrscheinwerfer (P21W)
5. Nebelleuchten (P21W)
Rückfahrscheinwerfer /
Nebelscheinwerfer


Rückfahrscheinwerfer

Nebelscheinwerfer
Diese Glühlampen werden von der Außenseite des
hinteren Stoßfängers ausgetauscht.
►

Greifen Sie mit der Hand unter den Stoßfänger
.
►

Drehen Sie die Lampenfassung um eine

Viertelumdrehung und ziehen Sie sie heraus.

209
Bei einer Panne

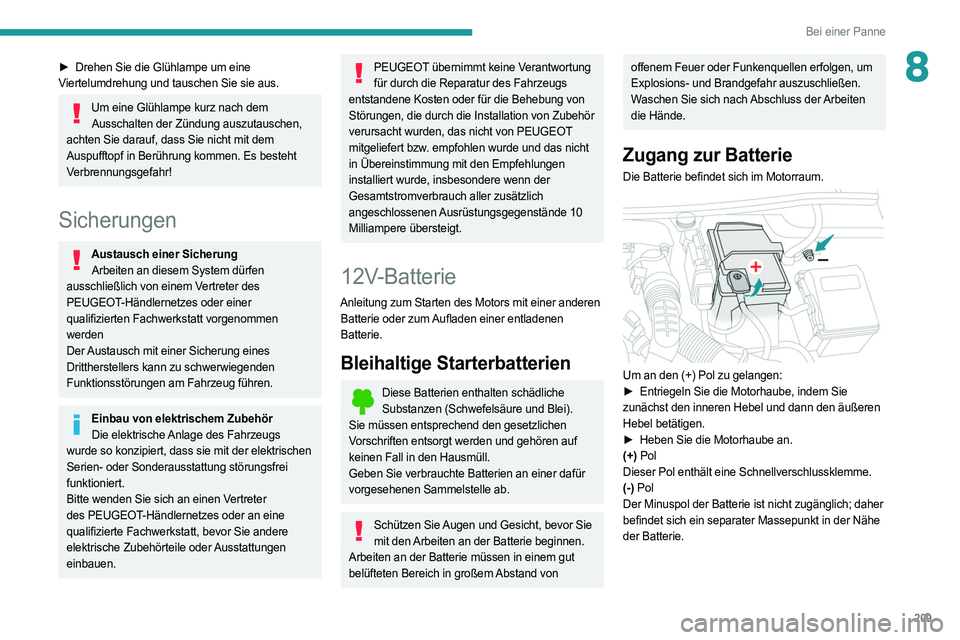

8► Drehen Sie die Glühlampe um eine
Viertelumdrehung und tauschen Sie sie aus.
Um eine Glühlampe kurz nach dem Ausschalten der Zündung auszutauschen,
achten Sie darauf, dass Sie nicht mit dem
Auspufftopf in Berührung kommen. Es besteht
Verbrennungsgefahr!
Sicherungen
Austausch einer Sicherung Arbeiten an diesem System dürfen
ausschließlich von einem Vertreter des
PEUGEOT-Händlernetzes oder einer
qualifizierten Fachwerkstatt vorgenommen
werden
Der Austausch mit einer Sicherung eines
Drittherstellers kann zu schwerwiegenden
Funktionsstörungen am Fahrzeug führen.
Einbau von elektrischem Zubehör Die elektrische Anlage des Fahrzeugs
wurde so konzipiert, dass sie mit der elektrischen
Serien- oder Sonderausstattung störungsfrei
funktioniert.
Bitte wenden Sie sich an einen Vertreter
des PEUGEOT-Händlernetzes oder an eine
qualifizierte Fachwerkstatt, bevor Sie andere
elektrische Zubehörteile oder Ausstattungen
einbauen.
PEUGEOT übernimmt keine Verantwortung für durch die Reparatur des Fahrzeugs
entstandene Kosten oder für die Behebung von
Störungen, die durch die Installation von Zubehör
verursacht wurden, das nicht von PEUGEOT
mitgeliefert bzw. empfohlen wurde und das nicht
in Übereinstimmung mit den Empfehlungen
installiert wurde, insbesondere wenn der
Gesamtstromverbrauch aller zusätzlich
angeschlossenen Ausrüstungsgegenstände 10
Milliampere übersteigt.
12V-Batterie
Anleitung zum Starten des Motors mit einer anderen Batterie oder zum Aufladen einer entladenen
Batterie.
Bleihaltige Starterbatterien
Diese Batterien enthalten schädliche Substanzen (Schwefelsäure und Blei).
Sie müssen entsprechend den gesetzlichen
Vorschriften entsorgt werden und gehören auf
keinen Fall in den Hausmüll.
Geben Sie verbrauchte Batterien an einer dafür
vorgesehenen Sammelstelle ab.
Schützen Sie Augen und Gesicht, bevor Sie mit den Arbeiten an der Batterie beginnen.
Arbeiten an der Batterie müssen in einem gut
belüfteten Bereich in großem Abstand von
offenem Feuer oder Funkenquellen erfolgen, um
Explosions- und Brandgefahr auszuschließen.
Waschen Sie sich nach Abschluss der Arbeiten
die Hände.
Zugang zur Batterie
Die Batterie befindet sich im Motorraum.

Um an den (+) Pol zu gelangen:
► Entriegeln Sie die Motorhaube, indem Sie
zunächst den inneren Hebel und dann den äußeren
Hebel betätigen.
►

Heben Sie die Motorhaube an.
(+)

Pol
Dieser Pol enthält eine Schnellverschlussklemme.
(-) Pol
Der Minuspol der Batterie ist nicht zugänglich; daher
befindet sich ein separater Massepunkt in der Nähe
der Batterie.

210
Bei einer Panne

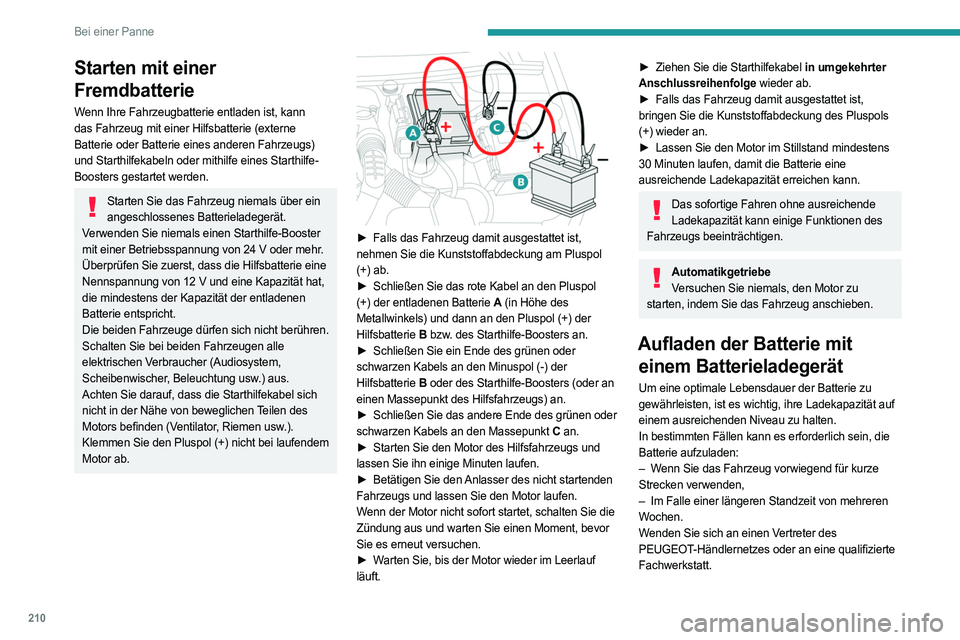

Starten mit einer
Fremdbatterie
Wenn Ihre Fahrzeugbatterie entladen ist, kann
das Fahrzeug mit einer Hilfsbatterie (externe
Batterie oder Batterie eines anderen Fahrzeugs)
und Starthilfekabeln oder mithilfe eines Starthilfe-
Boosters gestartet werden.
Starten Sie das Fahrzeug niemals über ein angeschlossenes Batterieladegerät.
Verwenden Sie niemals einen Starthilfe-Booster
mit einer Betriebsspannung von 24
V oder mehr.
Überprüfen Sie zuerst, dass die Hilfsbatterie eine
Nennspannung von 12
V und eine Kapazität hat,
die mindestens der Kapazität der entladenen
Batterie entspricht.
Die beiden Fahrzeuge dürfen sich nicht berühren.
Schalten Sie bei beiden Fahrzeugen alle
elektrischen Verbraucher (Audiosystem,
Scheibenwischer, Beleuchtung usw.) aus.
Achten Sie darauf, dass die Starthilfekabel sich
nicht in der Nähe von beweglichen Teilen des
Motors befinden (Ventilator, Riemen usw.).
Klemmen Sie den Pluspol (+) nicht bei laufendem
Motor ab.


► Falls das Fahrzeug damit ausgestattet ist,
nehmen Sie die Kunststoffabdeckung am Pluspol
(+) ab.
►

Schließen Sie das rote Kabel an den Pluspol

(+) der entladenen Batterie A (in Höhe des
Metallwinkels) und dann an den Pluspol (+) der
Hilfsbatterie B bzw. des Starthilfe-Boosters an.
►

Schließen Sie ein Ende des grünen oder

schwarzen Kabels an den Minuspol (-) der
Hilfsbatterie B oder des Starthilfe-Boosters (oder an
einen Massepunkt des Hilfsfahrzeugs) an.
►

Schließen Sie das andere Ende des grünen oder

schwarzen Kabels an den Massepunkt C an.
►

Starten Sie den Motor des Hilfsfahrzeugs und

lassen Sie ihn einige Minuten laufen.
►

Betätigen Sie den
Anlasser des nicht startenden
Fahrzeugs und lassen Sie den Motor laufen.
Wenn der Motor nicht sofort startet, schalten Sie die
Zündung aus und warten Sie einen Moment, bevor
Sie es erneut versuchen.
►

W
arten Sie, bis der Motor wieder im Leerlauf
läuft.
► Ziehen Sie die Starthilfekabel in umgekehrter
Anschlussreihenfolge wieder ab.
►

Falls das Fahrzeug damit ausgestattet ist,

bringen Sie die Kunststoffabdeckung des Pluspols
(+) wieder an.
►

Lassen Sie den Motor im Stillstand mindestens

30 Minuten laufen, damit die Batterie eine
ausreichende Ladekapazität erreichen kann.
Das sofortige Fahren ohne ausreichende Ladekapazität kann einige Funktionen des
Fahrzeugs beeinträchtigen.
Automatikgetriebe Versuchen Sie niemals, den Motor zu
starten, indem Sie das Fahrzeug anschieben.
Aufladen der Batterie mit einem Batterieladegerät
Um eine optimale Lebensdauer der Batterie zu
gewährleisten, ist es wichtig, ihre Ladekapazität auf
einem ausreichenden Niveau zu halten.
In bestimmten Fällen kann es erforderlich sein, die
Batterie aufzuladen:
–

W
enn Sie das Fahrzeug vorwiegend für kurze
Strecken verwenden,
–

Im Falle einer längeren Standzeit von mehreren

Wochen.
Wenden Sie sich an einen Vertreter des
PEUGEOT-Händlernetzes oder an eine qualifizierte
Fachwerkstatt.

2 11
Bei einer Panne

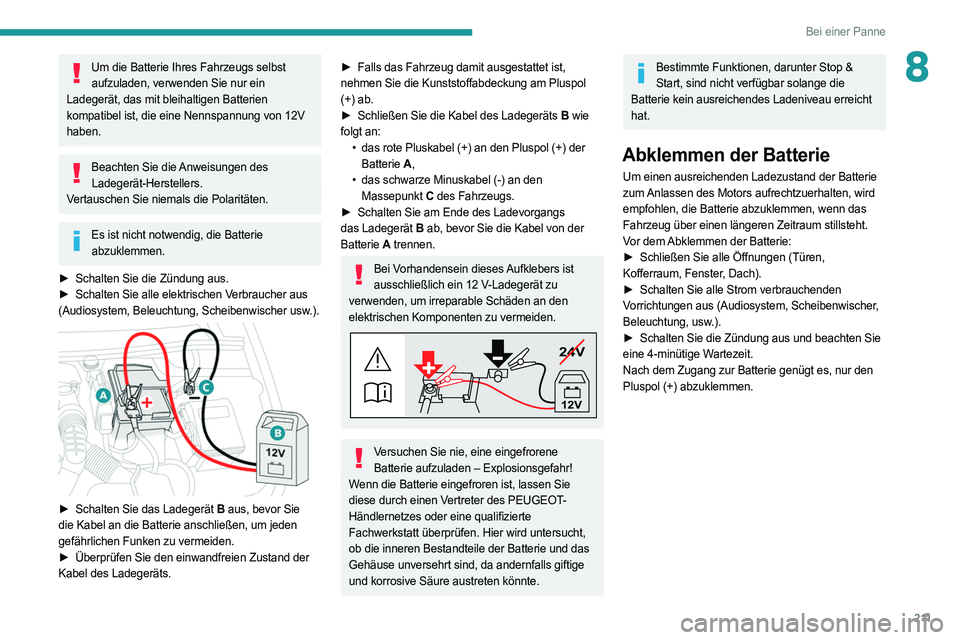

8Um die Batterie Ihres Fahrzeugs selbst aufzuladen, verwenden Sie nur ein
Ladegerät, das mit bleihaltigen Batterien
kompatibel ist, die eine Nennspannung von 12V
haben.
Beachten Sie die Anweisungen des Ladegerät-Herstellers.
Vertauschen Sie niemals die Polaritäten.
Es ist nicht notwendig, die Batterie abzuklemmen.
►

Schalten Sie die Zündung aus.
►


Schalten Sie alle elektrischen V
erbraucher aus
(Audiosystem, Beleuchtung, Scheibenwischer usw.).


► Schalten Sie das Ladegerät B aus, bevor Sie
die Kabel an die Batterie anschließen, um jeden
gefährlichen Funken zu vermeiden.
►

Überprüfen Sie den einwandfreien Zustand der

Kabel des Ladegeräts.
► Falls das Fahrzeug damit ausgestattet ist,
nehmen Sie die Kunststoffabdeckung am Pluspol
(+) ab.
►

Schließen Sie die Kabel des Ladegeräts
B wie
folgt an: •

das rote Pluskabel (+) an den Pluspol (+) der

Batterie A,
•

das schwarze Minuskabel (-) an den

Massepunkt C des Fahrzeugs.
►

Schalten Sie am Ende des Ladevorgangs

das Ladegerät B ab, bevor Sie die Kabel von der
Batterie A trennen.
Bei Vorhandensein dieses Aufklebers ist
ausschließlich ein 12 V-Ladegerät zu
verwenden, um irreparable Schäden an den
elektrischen Komponenten zu vermeiden.
24V
12V
Versuchen Sie nie, eine eingefrorene Batterie aufzuladen – Explosionsgefahr!
Wenn die Batterie eingefroren ist, lassen Sie
diese durch einen Vertreter des PEUGEOT-
Händlernetzes oder eine qualifizierte
Fachwerkstatt überprüfen. Hier wird untersucht,
ob die inneren Bestandteile der Batterie und das
Gehäuse unversehrt sind, da andernfalls giftige
und korrosive Säure austreten könnte.
Bestimmte Funktionen, darunter Stop & Start, sind nicht verfügbar solange die
Batterie kein ausreichendes Ladeniveau erreicht
hat.
Abklemmen der Batterie
Um einen ausreichenden Ladezustand der Batterie
zum Anlassen des Motors aufrechtzuerhalten, wird
empfohlen, die Batterie abzuklemmen, wenn das
Fahrzeug über einen längeren Zeitraum stillsteht.
Vor dem Abklemmen der Batterie:
►

Schließen Sie alle Öffnungen (Türen,

Kofferraum, Fenster, Dach).
►

Schalten Sie alle Strom verbrauchenden

Vorrichtungen aus (Audiosystem, Scheibenwischer,
Beleuchtung, usw.).
►

Schalten Sie die Zündung aus und beachten Sie

eine 4-minütige Wartezeit.
Nach dem Zugang zur Batterie genügt es, nur den
Pluspol (+) abzuklemmen.

212
Bei einer Panne
Schützen Sie Augen und Gesicht, bevor Sie mit den Arbeiten an der Batterie beginnen.
Arbeiten an der Batterie müssen in einem gut
belüfteten Bereich in großem Abstand von
offenem Feuer oder Funkenquellen erfolgen, um
Explosions- und Brandgefahr auszuschließen.
Waschen Sie sich nach Abschluss der Arbeiten
die Hände.
Austausch der Batterie Wenden Sie sich an einen Vertreter
des PEUGEOT-Händlernetzes oder an eine
qualifizierte Fachwerkstatt.
Starthilfe bei einem anderen Fahrzeug Starten Sie kein anderes Fahrzeug bzw.
geben Sie einem anderen Fahrzeug keine
Starthilfe mit den Batterien des Fahrzeugs.
Zugang zu den Batterien
Vorne
Die Batterie vorne befindet sich unter der
Motorhaube.

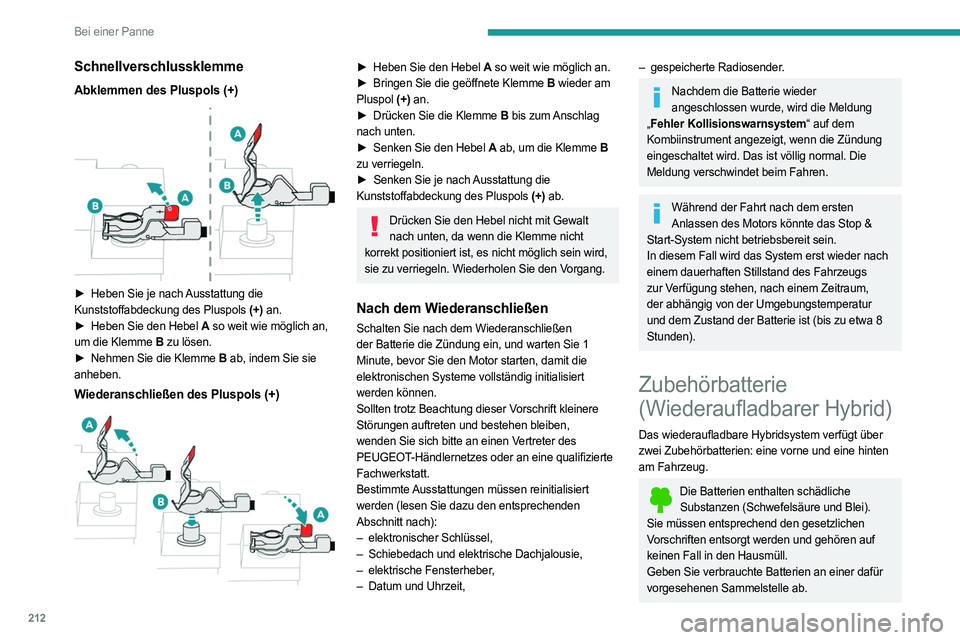

Schnellverschlussklemme
Abklemmen des Pluspols (+)

► Heben Sie je nach Ausstattung die
Kunststoffabdeckung des Pluspols (+) an.
►

Heben Sie den Hebel
A so weit wie möglich an,
um die Klemme B zu lösen.
►

Nehmen Sie die Klemme
B ab, indem Sie sie
anheben.
Wiederanschließen des Pluspols (+)

► Heben Sie den Hebel A so weit wie möglich an.
► Bringen Sie die geöffnete Klemme B wieder am
Pluspol (+) an.
►

Drücken Sie die Klemme
B bis zum Anschlag
nach unten.
►

Senken Sie den Hebel
A ab, um die Klemme B
zu verriegeln.
►

Senken Sie je nach
Ausstattung die
Kunststoffabdeckung des Pluspols (+) ab.
Drücken Sie den Hebel nicht mit Gewalt nach unten, da wenn die Klemme nicht
korrekt positioniert ist, es nicht möglich sein wird,
sie zu verriegeln. Wiederholen Sie den Vorgang.
Nach dem Wiederanschließen
Schalten Sie nach dem Wiederanschließen
der Batterie die Zündung ein, und warten Sie 1
Minute, bevor Sie den Motor starten, damit die
elektronischen Systeme vollständig initialisiert
werden können.
Sollten trotz Beachtung dieser Vorschrift kleinere
Störungen auftreten und bestehen bleiben,
wenden Sie sich bitte an einen Vertreter des
PEUGEOT-Händlernetzes oder an eine qualifizierte
Fachwerkstatt.
Bestimmte Ausstattungen müssen reinitialisiert
werden (lesen Sie dazu den entsprechenden
Abschnitt nach):
–

elektronischer Schlüssel,
–


Schiebedach und elektrische Dachjalousie,
–


elektrische Fensterheber
,
–

Datum und Uhrzeit,
– gespeicherte Radiosender .
Nachdem die Batterie wieder
angeschlossen wurde, wird die Meldung
„ Fehler Kollisionswarnsystem“ auf dem
Kombiinstrument angezeigt, wenn die Zündung
eingeschaltet wird. Das ist völlig normal. Die
Meldung verschwindet beim Fahren.
Während der Fahrt nach dem ersten Anlassen des Motors könnte das Stop &
Start-System nicht betriebsbereit sein.
In diesem Fall wird das System erst wieder nach
einem dauerhaften Stillstand des Fahrzeugs
zur Verfügung stehen, nach einem Zeitraum,
der abhängig von der Umgebungstemperatur
und dem Zustand der Batterie ist (bis zu etwa 8
Stunden).
Zubehörbatterie
(Wiederaufladbarer Hybrid)
Das wiederaufladbare Hybridsystem verfügt über
zwei Zubehörbatterien: eine vorne und eine hinten
am Fahrzeug.
Die Batterien enthalten schädliche Substanzen (Schwefelsäure und Blei).
Sie müssen entsprechend den gesetzlichen
Vorschriften entsorgt werden und gehören auf
keinen Fall in den Hausmüll.
Geben Sie verbrauchte Batterien an einer dafür
vorgesehenen Sammelstelle ab.

213
Bei einer Panne
8Schützen Sie Augen und Gesicht, bevor Sie mit den Arbeiten an der Batterie beginnen.
Arbeiten an der Batterie müssen in einem gut
belüfteten Bereich in großem Abstand von
offenem Feuer oder Funkenquellen erfolgen, um
Explosions- und Brandgefahr auszuschließen.
Waschen Sie sich nach Abschluss der Arbeiten
die Hände.
Austausch der Batterie Wenden Sie sich an einen Vertreter
des PEUGEOT-Händlernetzes oder an eine
qualifizierte Fachwerkstatt.
Starthilfe bei einem anderen Fahrzeug Starten Sie kein anderes Fahrzeug bzw.
geben Sie einem anderen Fahrzeug keine
Starthilfe mit den Batterien des Fahrzeugs.
Zugang zu den Batterien
Vorne
Die Batterie vorne befindet sich unter der
Motorhaube.


Um an den (+) Pol zu gelangen:
► Entriegeln Sie die Motorhaube, indem Sie
zunächst den inneren Hebel und dann den äußeren
Hebel betätigen.
►

Heben Sie die Motorhaube an.
(+)

Pol mit Schnellverschluss
(-) Pol
Der Minuspol der Batterie ist nicht zugänglich; daher
befindet sich ein separater Massepunkt in der Nähe
der Batterie.
Hinten
Die Batterie hinten befindet sich im Kofferraum.
Um an die Batterie zu gelangen:


► Heben Sie den Kofferraumboden an.
Pluspol (+), mit einer roten Kunststoffabdeckung
geschützt (nicht zugänglich).
Minuspol (-) mit einem schwarzen
Schnellverschluss.
Aufladen der Batterie vorne mit einem Batterieladegerät
Um eine optimale Lebensdauer der Batterie vorne
zu gewährleisten, ist es wichtig, ihre Ladekapazität
auf einem ausreichenden Niveau zu halten.
In bestimmten Fällen kann es erforderlich sein, die
Batterie vorne aufzuladen:
–

W
enn Sie das Fahrzeug vorwiegend für kurze
Strecken verwenden,
–

Im Falle einer längeren Standzeit von mehreren

Wochen.
Wenden Sie sich an einen Vertreter des
PEUGEOT-Händlernetzes oder an eine qualifizierte
Fachwerkstatt.
Um die Batterie des Fahrzeugs vorne selbst aufzuladen, verwenden Sie nur ein
Ladegerät, das mit bleihaltigen Batterien
kompatibel ist, die eine Nennspannung von 12
V
haben.

214
Bei einer Panne
• Nehmen Sie die Klemme B ab, indem Sie sie
anheben.
Wiederanschließen
Vordere Batterie:

► Schließen Sie den Pluspol (+) wieder an, indem
Sie die rote Schnellverschlussklemme wieder
anschließen: • Heben Sie den Hebel A so weit wie möglich an.
• Bringen Sie die geöffnete Klemme B wieder am
Pluspol (+) an.
• Drücken Sie die Klemme B bis zum Anschlag
nach unten.
• Senken Sie den Hebel A ab, um die Klemme B
zu verriegeln.
Hintere Batterie:
► Schließen Sie den Minuspol (-) wieder mit dem
schwarzen Schnellverschluss an.

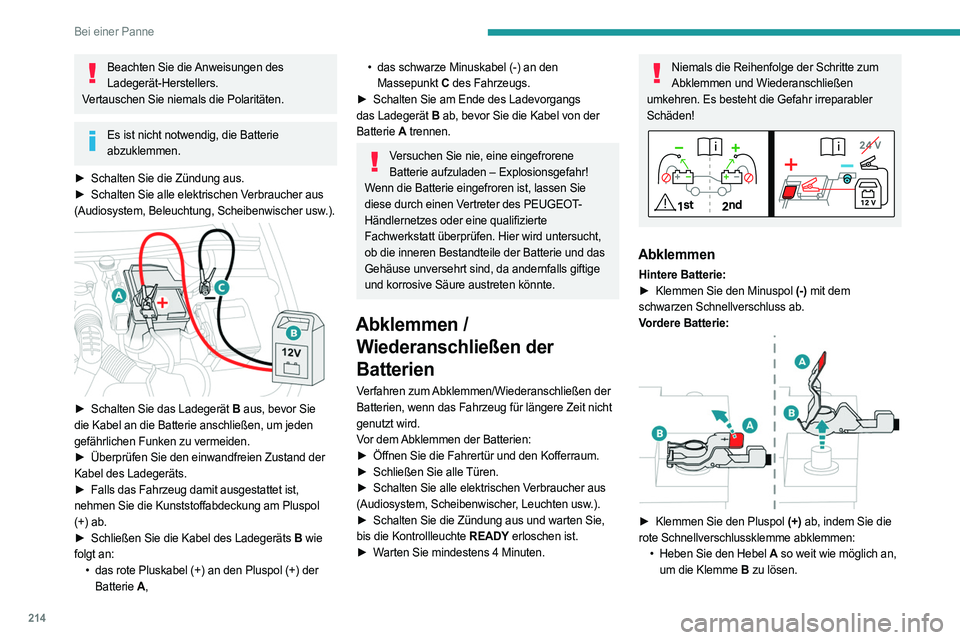

Beachten Sie die Anweisungen des Ladegerät-Herstellers.
Vertauschen Sie niemals die Polaritäten.
Es ist nicht notwendig, die Batterie abzuklemmen.
►

Schalten Sie die Zündung aus.
►


Schalten Sie alle elektrischen V
erbraucher aus
(Audiosystem, Beleuchtung, Scheibenwischer usw.).


► Schalten Sie das Ladegerät B aus, bevor Sie
die Kabel an die Batterie anschließen, um jeden
gefährlichen Funken zu vermeiden.
►

Überprüfen Sie den einwandfreien Zustand der

Kabel des Ladegeräts.
►

Falls das Fahrzeug damit ausgestattet ist,

nehmen Sie die Kunststoffabdeckung am Pluspol
(+) ab.
►

Schließen Sie die Kabel des Ladegeräts
B wie
folgt an: •

das rote Pluskabel (+) an den Pluspol (+) der

Batterie A,
• das schwarze Minuskabel (-) an den
Massepunkt C des Fahrzeugs.
►

Schalten Sie am Ende des Ladevorgangs

das Ladegerät B ab, bevor Sie die Kabel von der
Batterie A trennen.
Versuchen Sie nie, eine eingefrorene
Batterie aufzuladen – Explosionsgefahr!
Wenn die Batterie eingefroren ist, lassen Sie
diese durch einen Vertreter des PEUGEOT-
Händlernetzes oder eine qualifizierte
Fachwerkstatt überprüfen. Hier wird untersucht,
ob die inneren Bestandteile der Batterie und das
Gehäuse unversehrt sind, da andernfalls giftige
und korrosive Säure austreten könnte.
Abklemmen / Wiederanschließen der
Batterien
Verfahren zum Abklemmen/Wiederanschließen der
Batterien, wenn das Fahrzeug für längere Zeit nicht
genutzt wird.
Vor dem Abklemmen der Batterien:
►

Öffnen Sie die Fahrertür und den Kofferraum.
►


Schließen Sie alle
Türen.
►

Schalten Sie alle elektrischen V
erbraucher aus
(Audiosystem, Scheibenwischer, Leuchten usw.).
►

Schalten Sie die Zündung aus und warten Sie,

bis die Kontrollleuchte
READY erloschen ist.
►

W
arten Sie mindestens 4 Minuten.
Niemals die Reihenfolge der Schritte zum Abklemmen und Wiederanschließen
umkehren. Es besteht die Gefahr irreparabler
Schäden!
Abklemmen
Hintere Batterie:
► Klemmen Sie den Minuspol (-) mit dem
schwarzen Schnellverschluss ab.
Vordere Batterie:


► Klemmen Sie den Pluspol (+) ab, indem Sie die
rote Schnellverschlussklemme abklemmen: •

Heben Sie den Hebel
A so weit wie möglich an,
um die Klemme B zu lösen.
