2021 PEUGEOT 508 Betriebsanleitungen (in German)

215
Bei einer Panne

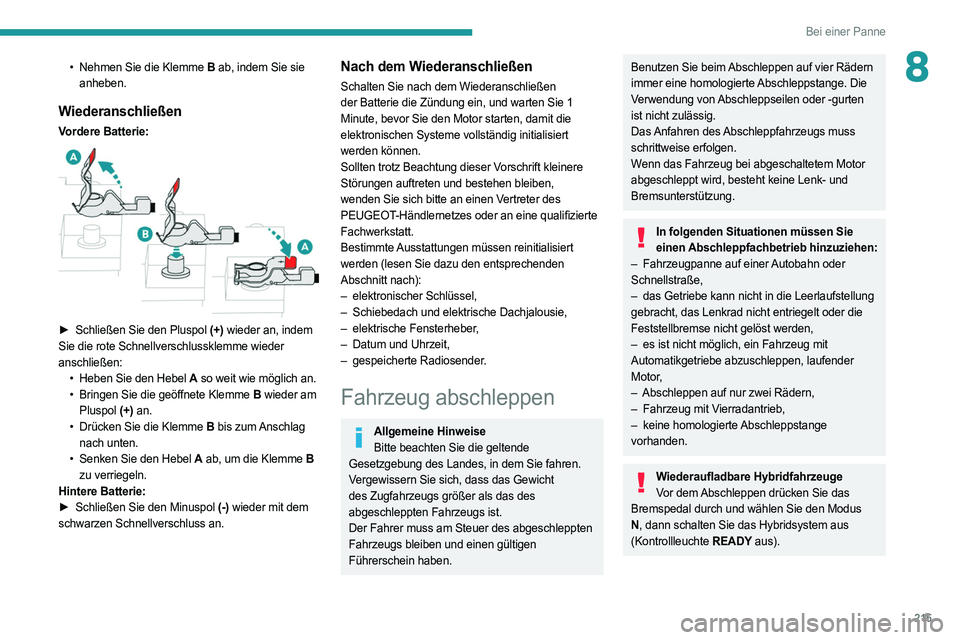

8• Nehmen Sie die Klemme B ab, indem Sie sie
anheben.
Wiederanschließen
Vordere Batterie:

► Schließen Sie den Pluspol (+) wieder an, indem
Sie die rote Schnellverschlussklemme wieder
anschließen: •

Heben Sie den Hebel
A so weit wie möglich an.
•

Bringen Sie die geöffnete Klemme
B wieder am
Pluspol (+) an.
•

Drücken Sie die Klemme
B bis zum Anschlag
nach unten.
•

Senken Sie den Hebel
A ab, um die Klemme B
zu verriegeln.
Hintere Batterie:
►

Schließen Sie den Minuspol
(-) wieder mit dem
schwarzen Schnellverschluss an.
Nach dem Wiederanschließen
Schalten Sie nach dem Wiederanschließen
der Batterie die Zündung ein, und warten Sie 1
Minute, bevor Sie den Motor starten, damit die
elektronischen Systeme vollständig initialisiert
werden können.
Sollten trotz Beachtung dieser Vorschrift kleinere
Störungen auftreten und bestehen bleiben,
wenden Sie sich bitte an einen Vertreter des
PEUGEOT-Händlernetzes oder an eine qualifizierte
Fachwerkstatt.
Bestimmte Ausstattungen müssen reinitialisiert
werden (lesen Sie dazu den entsprechenden
Abschnitt nach):
–

elektronischer Schlüssel,
–


Schiebedach und elektrische Dachjalousie,
–


elektrische Fensterheber
,
–

Datum und Uhrzeit,
–


gespeicherte Radiosender
.
Fahrzeug abschleppen
Allgemeine HinweiseBitte beachten Sie die geltende
Gesetzgebung des Landes, in dem Sie fahren.
Vergewissern Sie sich, dass das Gewicht
des Zugfahrzeugs größer als das des
abgeschleppten Fahrzeugs ist.
Der Fahrer muss am Steuer des abgeschleppten
Fahrzeugs bleiben und einen gültigen
Führerschein haben.
Benutzen Sie beim Abschleppen auf vier Rädern
immer eine homologierte Abschleppstange. Die
Verwendung von Abschleppseilen oder -gurten
ist nicht zulässig.
Das Anfahren des Abschleppfahrzeugs muss
schrittweise erfolgen.
Wenn das Fahrzeug bei abgeschaltetem Motor
abgeschleppt wird, besteht keine Lenk- und
Bremsunterstützung.
In folgenden Situationen müssen Sie einen Abschleppfachbetrieb hinzuziehen:
–

Fahrzeugpanne auf einer
Autobahn oder
Schnellstraße,
–

das Getriebe kann nicht in die Leerlaufstellung

gebracht, das Lenkrad nicht entriegelt oder die
Feststellbremse nicht gelöst werden,
–

es ist nicht möglich, ein Fahrzeug mit

Automatikgetriebe abzuschleppen, laufender
Motor,
–

Abschleppen auf nur zwei Rädern,
–


Fahrzeug mit V
ierradantrieb,
–

keine
homologierte Abschleppstange
vorhanden.
Wiederaufladbare Hybridfahrzeuge Vor dem Abschleppen drücken Sie das
Bremspedal durch und wählen Sie den Modus
N , dann schalten Sie das Hybridsystem aus
(Kontrollleuchte READY aus).

216
Bei einer Panne
Zugang zum Werkzeug

Limousine

SW
Die Abschleppöse befindet sich im Werkzeugkasten
unter dem Kofferraumboden.
Weitere Informationen zum Zugriff auf das
Bordwerkzeug siehe entsprechende Rubrik.

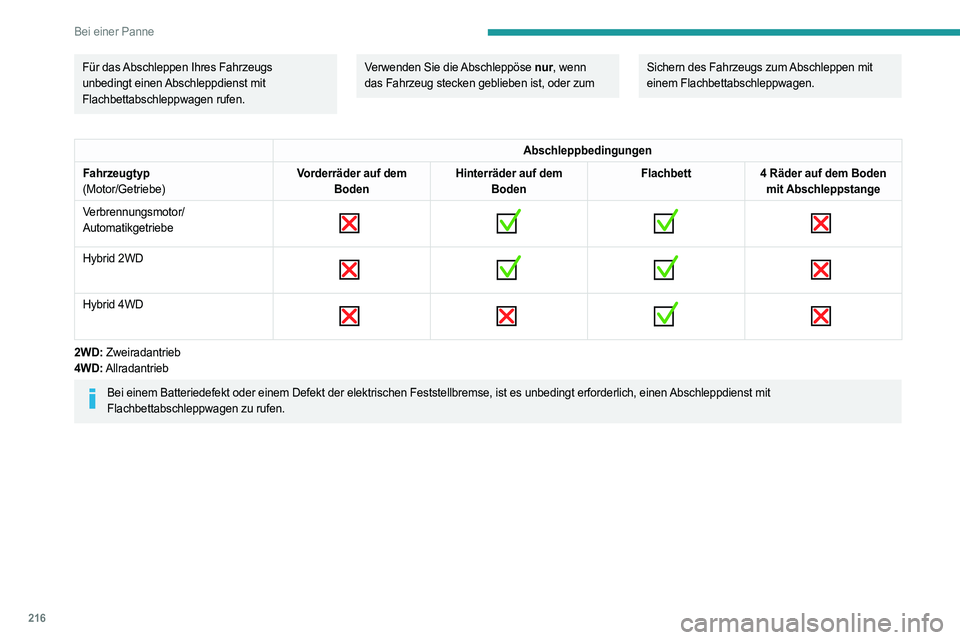

Für das Abschleppen Ihres Fahrzeugs
unbedingt einen Abschleppdienst mit
Flachbettabschleppwagen rufen.Verwenden Sie die Abschleppöse nur, wenn
das Fahrzeug stecken geblieben ist, oder zum Sichern des Fahrzeugs zum Abschleppen mit
einem Flachbettabschleppwagen.
Abschleppbedingungen
Fahrzeugtyp
(Motor/Getriebe) Vorderräder auf dem
Boden Hinterräder auf dem
Boden Flachbett
4 Räder auf dem Boden
mit Abschleppstange
Verbrennungsmotor/
Automatikgetriebe


Hybrid 2WD

Hybrid 4WD

2WD: Zweiradantrieb
4WD: Allradantrieb
Bei einem Batteriedefekt oder einem Defekt der elektrischen Feststellbre\
mse, ist es unbedingt erforderlich, einen Abschleppdienst mit
Flachbettabschleppwagen zu rufen.

217
Bei einer Panne

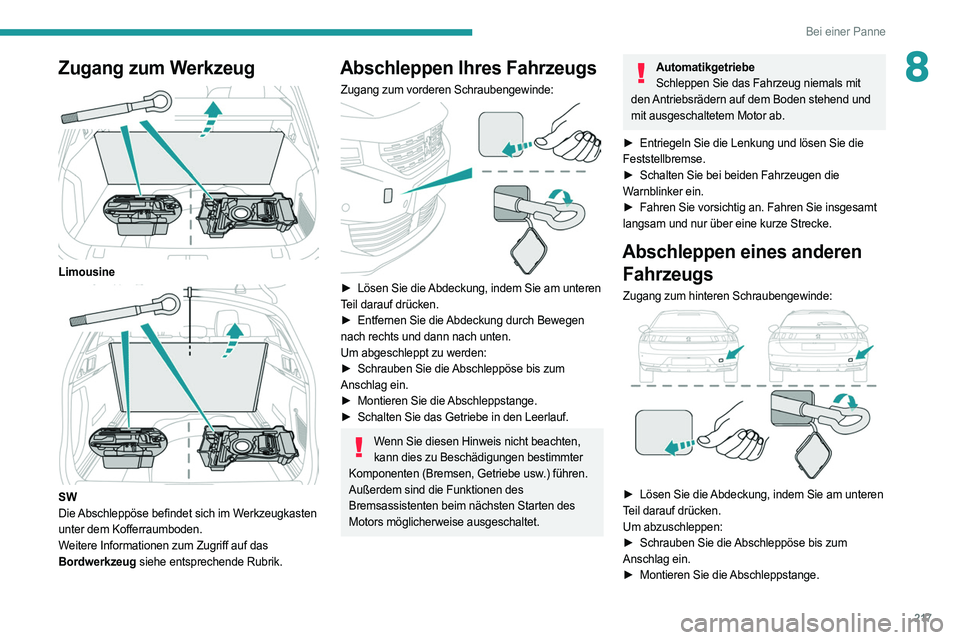

8Zugang zum Werkzeug

Limousine

SW
Die Abschleppöse befindet sich im Werkzeugkasten
unter dem Kofferraumboden.
Weitere Informationen zum Zugriff auf das
Bordwerkzeug siehe entsprechende Rubrik.
Abschleppen Ihres Fahrzeugs
Zugang zum vorderen Schraubengewinde:

► Lösen Sie die Abdeckung, indem Sie am unteren
Teil darauf drücken.
►

Entfernen Sie die
Abdeckung durch Bewegen
nach rechts und dann nach unten.
Um abgeschleppt zu werden:
►

Schrauben Sie die
Abschleppöse bis zum
Anschlag ein.
►

Montieren Sie die
Abschleppstange.
►

Schalten Sie das Getriebe in den Leerlauf.
Wenn Sie diesen Hinweis nicht beachten, kann dies zu Beschädigungen bestimmter
Komponenten (Bremsen, Getriebe usw.) führen.
Außerdem sind die Funktionen des
Bremsassistenten beim nächsten Starten des
Motors möglicherweise ausgeschaltet.
Automatikgetriebe Schleppen Sie das Fahrzeug niemals mit
den Antriebsrädern auf dem Boden stehend und
mit ausgeschaltetem Motor ab.
►

Entriegeln Sie die Lenkung und lösen Sie die

Feststellbremse.
►

Schalten Sie bei beiden Fahrzeugen die

Warnblinker ein.
►

Fahren Sie vorsichtig an. Fahren Sie insgesamt

langsam und nur über eine kurze Strecke.
Abschleppen eines anderen
Fahrzeugs
Zugang zum hinteren Schraubengewinde:

► Lösen Sie die Abdeckung, indem Sie am unteren
Teil darauf drücken.
Um abzuschleppen:
►

Schrauben Sie die
Abschleppöse bis zum
Anschlag ein.
►

Montieren Sie die
Abschleppstange.

218
Bei einer Panne

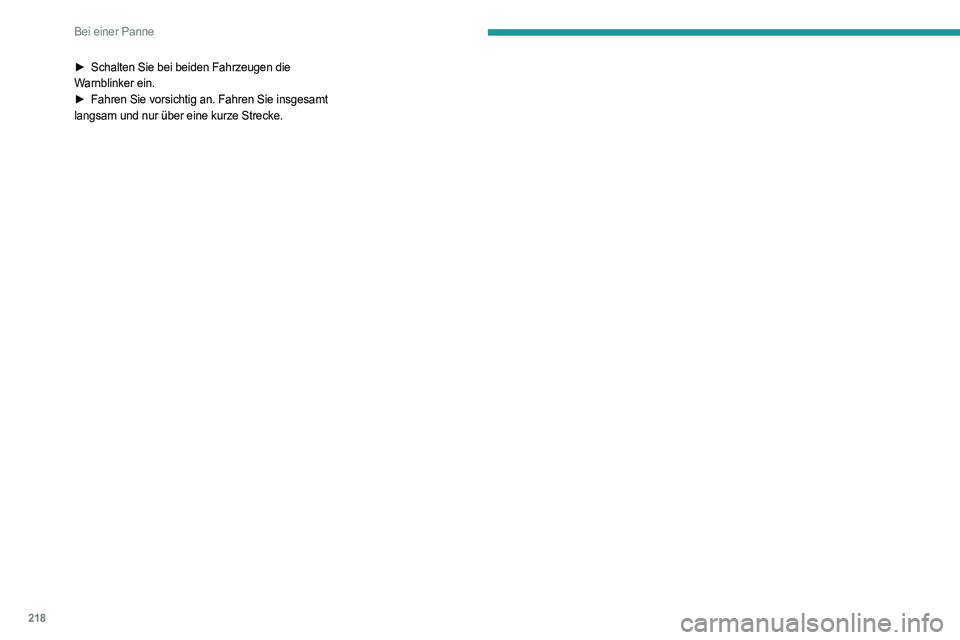

► Schalten Sie bei beiden Fahrzeugen die
Warnblinker ein.
►

Fahren Sie vorsichtig an. Fahren Sie insgesamt

langsam und nur über eine kurze Strecke.

219

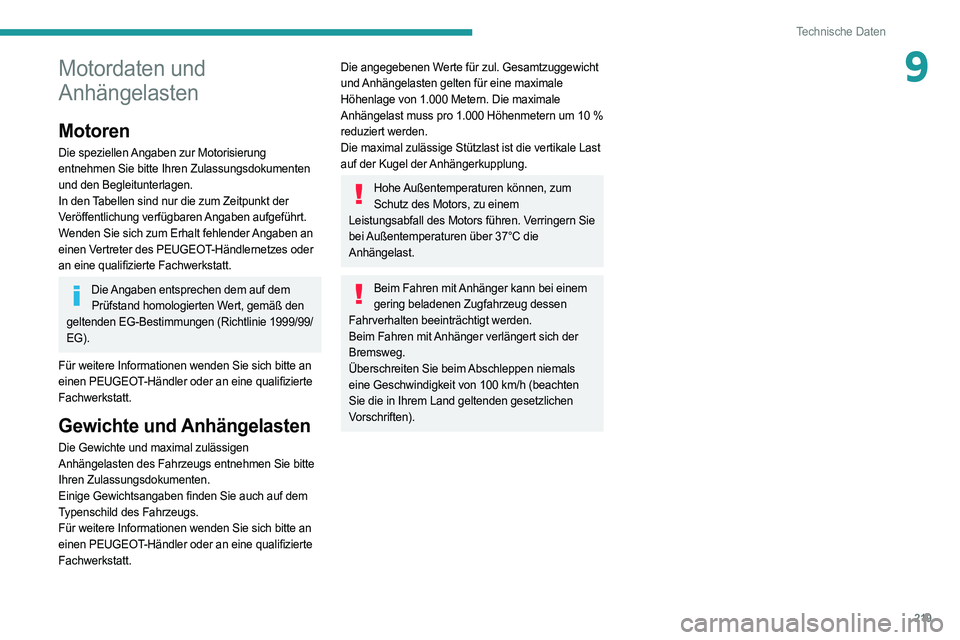

Technische Daten
9Motordaten und
Anhängelasten
Motoren
Die speziellen Angaben zur Motorisierung
entnehmen Sie bitte Ihren Zulassungsdokumenten
und den Begleitunterlagen.
In den Tabellen sind nur die zum Zeitpunkt der
Veröffentlichung verfügbaren Angaben aufgeführt.
Wenden Sie sich zum Erhalt fehlender Angaben an
einen Vertreter des PEUGEOT-Händlernetzes oder
an eine qualifizierte Fachwerkstatt.
Die Angaben entsprechen dem auf dem Prüfstand homologierten Wert, gemäß den
geltenden EG-Bestimmungen (Richtlinie 1999/99/
EG).
Für weitere Informationen wenden Sie sich bitte an
einen PEUGEOT-Händler oder an eine qualifizierte
Fachwerkstatt.
Gewichte und Anhängelasten
Die Gewichte und maximal zulässigen
Anhängelasten des Fahrzeugs entnehmen Sie bitte
Ihren Zulassungsdokumenten.
Einige Gewichtsangaben finden Sie auch auf dem
Typenschild des Fahrzeugs.
Für weitere Informationen wenden Sie sich bitte an
einen PEUGEOT-Händler oder an eine qualifizierte
Fachwerkstatt.
Die angegebenen Werte für zul. Gesamtzuggewicht
und Anhängelasten gelten für eine maximale
Höhenlage von 1.000 Metern. Die maximale
Anhängelast muss pro 1.000 Höhenmetern um 10 %
reduziert werden.
Die maximal zulässige Stützlast ist die vertikale Last
auf der Kugel der Anhängerkupplung.
Hohe Außentemperaturen können, zum Schutz des Motors, zu einem
Leistungsabfall des Motors führen. Verringern Sie
bei Außentemperaturen über 37°C die
Anhängelast.
Beim Fahren mit Anhänger kann bei einem gering beladenen Zugfahrzeug dessen
Fahrverhalten beeinträchtigt werden.
Beim Fahren mit Anhänger verlängert sich der
Bremsweg.
Überschreiten Sie beim Abschleppen niemals
eine Geschwindigkeit von 100
km/h (beachten
Sie die in Ihrem Land geltenden gesetzlichen
Vorschriften).

220
Technische Daten

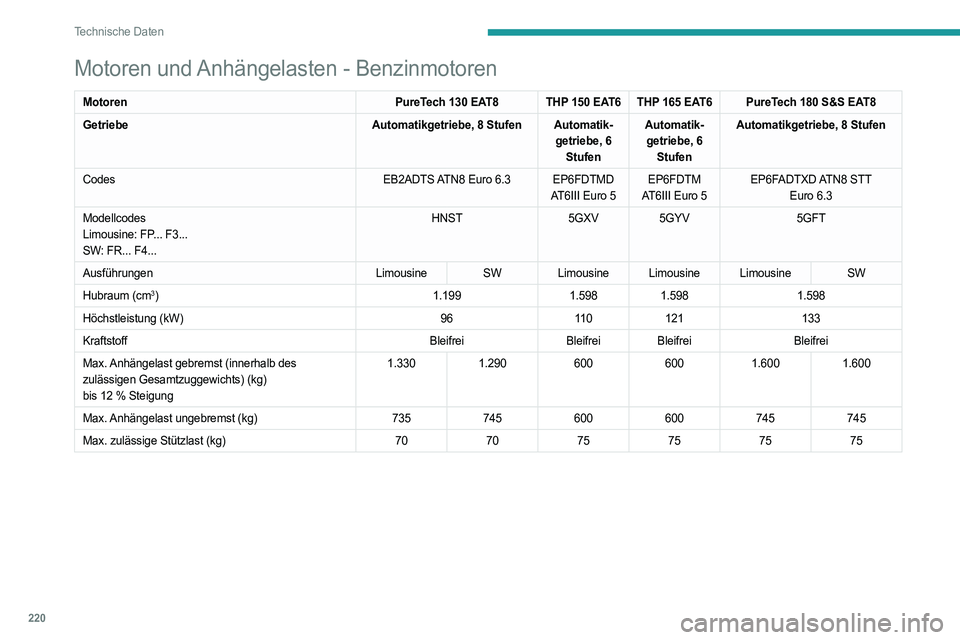

Motoren und Anhängelasten - Benzinmotoren
MotorenPureTech 130 EAT8THP 150 EAT6 THP 165 EAT6 PureTech 180 S&S EAT8
Getriebe Automatikgetriebe, 8 Stufen Automatik-
getriebe, 6 Stufen Automatik-
getriebe, 6 Stufen Automatikgetriebe, 8 Stufen
Codes EB2ADTS ATN8 Euro
6.3EP6FDTMD
AT6III Euro
5EP6FDTM
AT6III Euro
5EP6FADTXD ATN8 STT
Euro
6.3
Modellcodes
Limousine: FP... F3...
SW: FR... F4... HNST
5GXV5GYV 5GFT
Ausführungen Limousine SW Limousine Limousine Limousine SW
Hubraum (cm
3) 1.1991.5981.598 1.598
Höchstleistung (kW) 9611 0121 133
Kraftstoff BleifreiBleifrei Bleifrei Bleifrei
Max. Anhängelast gebremst (innerhalb des
zulässigen Gesamtzuggewichts) (kg)
bis 12

% Steigung 1.330
1.290 6006001.600 1.600
Max. Anhängelast ungebremst (kg) 735745600600745745
Max. zulässige Stützlast (kg) 707075757575

221
Technische Daten

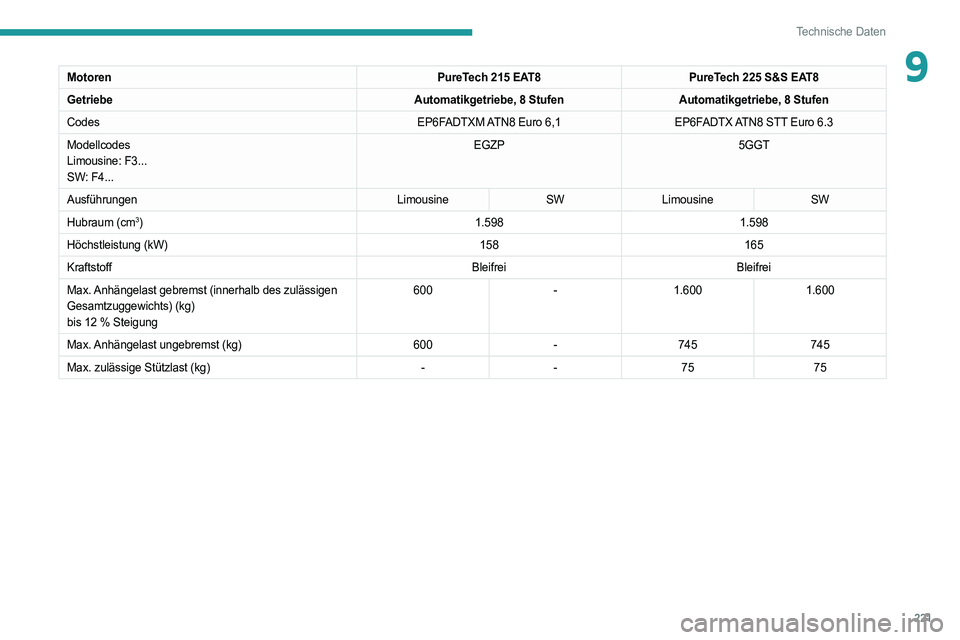

9MotorenPureTech 215 EAT8PureTech 225 S&S EAT8
Getriebe Automatikgetriebe, 8 StufenAutomatikgetriebe, 8 Stufen
Codes EP6FADTXM ATN8 Euro
6,1EP6FADTX ATN8 STT Euro
6.3
Modellcodes
Limousine: F3...
SW: F4... EGZP
5GGT
Ausführungen LimousineSWLimousine SW
Hubraum (cm
3) 1.5981.598
Höchstleistung (kW) 158165
Kraftstoff BleifreiBleifrei
Max. Anhängelast gebremst (innerhalb des zulässigen
Gesamtzuggewichts) (kg)
bis 12

% Steigung 600
-1.600 1.600
Max. Anhängelast ungebremst (kg) 600-745 745
Max. zulässige Stützlast (kg) --75 75

222
Technische Daten
Motoren und Anhängelasten - Dieselmotoren
MotorenHDi 180 EAT8
Getriebe Automatikgetriebe, 8 Stufen
Motorcodes DW10FC AMN8 Euro 5
Modellcodes
Limousine: FH...
SW: FJ... EHZN
Ausführungen LimousineSW
Hubraum (cm
3) 1.997
Höchstleistung (kW) 133
Kraftstoff Diesel
Max. Anhängelast gebremst (innerhalb des
zulässigen Gesamtzuggewichts) (kg)
bis 12 % Steigung 600
1.800* 600
1800*
Max. Anhängelast ungebremst (kg) 600
750* 600
750*
Max. zulässige Stützlast (kg) 7575
* Nur für Russland.

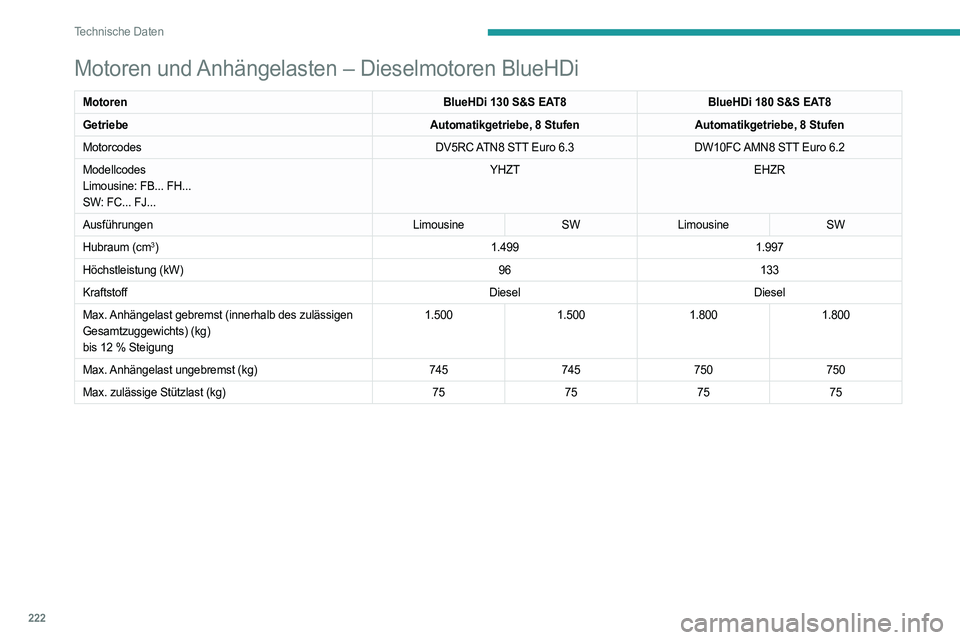

Motoren und Anhängelasten – Dieselmotoren BlueHDi
Motoren BlueHDi 130 S&S EAT8BlueHDi 180 S&S EAT8
Getriebe Automatikgetriebe, 8 StufenAutomatikgetriebe, 8 Stufen
Motorcodes DV5RC ATN8 STT Euro
6.3DW10FC AMN8 STT Euro
6.2
Modellcodes
Limousine: FB... FH...
SW: FC... FJ... YHZT
EHZR
Ausführungen LimousineSWLimousine SW
Hubraum (cm
3) 1.4991.997
Höchstleistung (kW) 96133
Kraftstoff DieselDiesel
Max. Anhängelast gebremst (innerhalb des zulässigen
Gesamtzuggewichts) (kg)
bis 12

% Steigung 1.500
1.5001.8001.800
Max. Anhängelast ungebremst (kg) 745745750750
Max. zulässige Stützlast (kg) 75757575
