Fahrbetrieb

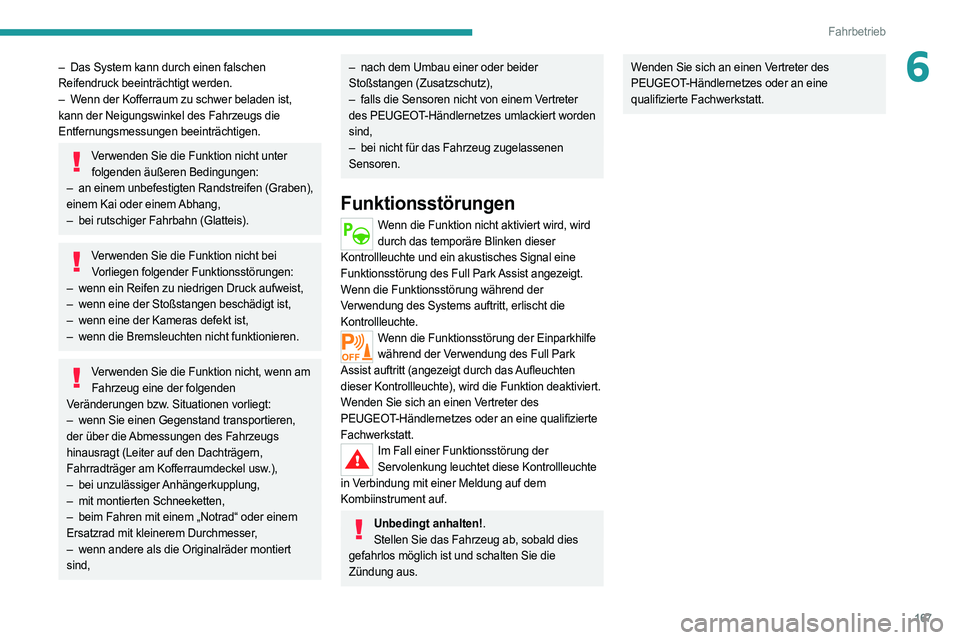

6– Das System kann durch einen falschen
Reifendruck beeinträchtigt werden.
–

W
enn der Kofferraum zu schwer beladen ist,
kann der Neigungswinkel des Fahrzeugs die
Entfernungsmessungen beeinträchtigen.
Verwenden Sie die Funktion nicht unter folgenden äußeren Bedingungen:
–

an einem unbefestigten Randstreifen (Graben),

einem Kai oder einem Abhang,
–

bei rutschiger Fahrbahn (Glatteis).
Verwenden Sie die Funktion nicht bei Vorliegen folgender Funktionsstörungen:
–

wenn ein Reifen zu niedrigen Druck aufweist,
–


wenn eine der Stoßstangen beschädigt ist,
–


wenn eine der Kameras defekt ist,
–


wenn die Bremsleuchten nicht funktionieren.
Verwenden Sie die Funktion nicht, wenn am Fahrzeug eine der folgenden
Veränderungen bzw. Situationen vorliegt:
–

wenn Sie einen Gegenstand transportieren,

der über die Abmessungen des Fahrzeugs
hinausragt (Leiter auf den Dachträgern,
Fahrradträger am Kofferraumdeckel usw.),
–

bei
unzulässiger Anhängerkupplung,
–

mit montierten Schneeketten,
–


beim Fahren mit einem „Notrad“ oder einem

Ersatzrad mit kleinerem Durchmesser,
–

wenn andere als die Originalräder montiert

sind,
– nach dem Umbau einer oder beider
Stoßstangen (Zusatzschutz),
–

falls die Sensoren nicht von einem V
ertreter
des PEUGEOT-Händlernetzes umlackiert worden
sind,
–

bei nicht für das Fahrzeug zugelassenen

Sensoren.
Funktionsstörungen
Wenn die Funktion nicht aktiviert wird, wird durch das temporäre Blinken dieser
Kontrollleuchte und ein akustisches Signal eine
Funktionsstörung des Full Park Assist angezeigt.
Wenn die Funktionsstörung während der
Verwendung des Systems auftritt, erlischt die
Kontrollleuchte.
Wenn die Funktionsstörung der Einparkhilfe während der Verwendung des Full Park
Assist auftritt (angezeigt durch das Aufleuchten
dieser Kontrollleuchte), wird die Funktion deaktiviert.
Wenden Sie sich an einen Vertreter des
PEUGEOT-Händlernetzes oder an eine qualifizierte
Fachwerkstatt.
Im Fall einer Funktionsstörung der Servolenkung leuchtet diese Kontrollleuchte
in Verbindung mit einer Meldung auf dem
Kombiinstrument auf.
Unbedingt anhalten!. Stellen Sie das Fahrzeug ab, sobald dies
gefahrlos möglich ist und schalten Sie die
Zündung aus.
Wenden Sie sich an einen Vertreter des
PEUGEOT-Händlernetzes oder an eine
qualifizierte Fachwerkstatt.

Kraftstoffkompatibilität
Benzinkraftstoffe gemäß EN228 enthalten bis zu
5 % bzw. 10 % Äthanol.

Dieselkraftstoffe gemäß EN590, EN16734 und
EN16709 enthalten jeweils bis zu 7 %, 10 %,
20 % und 30 % Fettsäuremethylester. Die
Verwendung von B20- oder B30-Kraftstoffen, selbst
wenn es nur gelegentlich ist, ist mit besonderen
Wartungsbedingungen („erschwerte Bedingungen“)
verbunden.

Paraffinischer Dieselkraftstoff gemäß EN15940.
Die Verwendung jeder anderen Art von
(Bio)-Kraftstoff (z. B. reine oder verdünnte
pflanzliche oder tierische Öle, Heizöl) ist
ausdrücklich verboten. Es besteht die Gefahr der
Beschädigung des Motors und des
Kraftstoffkreislaufs!
Es dürfen nur Kraftstoffadditive gemäß der Norm B715001 (Benzin) oder B715000
(Diesel) verwendet werden.
Seit über 20 Jahren erweitert die Partnerschaft zwischen PEUGEOT und TOTAL
die Grenzen der Leistung, um Erfolge unter schwierigsten Bedingungen zu erzielen
– wie die Siege beim 24-Stunden-Rennen von Le Mans, bei der Rallye Dakar und
auch die aller unserer Rally-Kunden weltweit beweisen. Um diese herausra\
genden
Leistungen zu erzielen, haben die Teams von Peugeot Sport den Schmierstoff
TOTAL QUARTZ gewählt - einen High-Tech-Schmierstoff, der den Motor unter
extremsten Bedingungen schützt.
T QU
Auswirkungen der Z
TOTAL QUARTZ INEO FIRST ist ein leistungsstarker Schmierstoff, der aus der
Zusammenarbeit der Teams von R&D Peugeot und Total entstanden ist. Speziell
ausgelegt für die Motoren der Peugeot-Fahrzeuge ermöglicht seine i\
nnovative
Technologie eine deutliche Reduzierung der C0
2-Emissionen sowie den wirksamen
Schutz Ihres Motors gegen Verschmutzung.
PEUGEO & T
EINE LEISTUNGSST ARK
P

169
Praktische Tipps
7

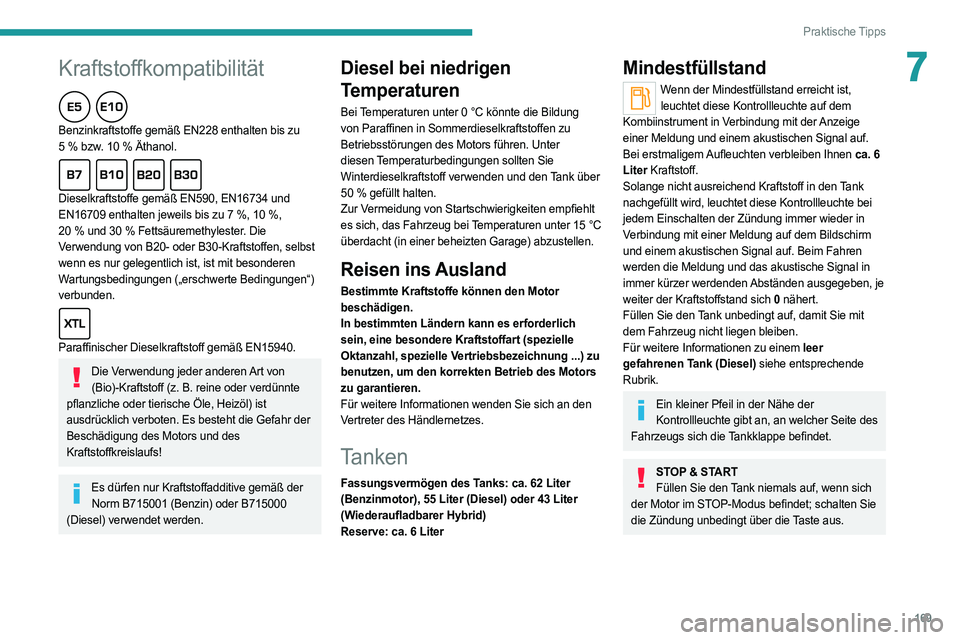

Kraftstoffkompatibilität
Benzinkraftstoffe gemäß EN228 enthalten bis zu
5 % bzw. 10 % Äthanol.

Dieselkraftstoffe gemäß EN590, EN16734 und
EN16709 enthalten jeweils bis zu 7 %, 10 %,
20
% und 30 % Fettsäuremethylester. Die
Verwendung von B20- oder B30-Kraftstoffen, selbst
wenn es nur gelegentlich ist, ist mit besonderen
Wartungsbedingungen („erschwerte Bedingungen“)
verbunden.

Paraffinischer Dieselkraftstoff gemäß EN15940.
Die Verwendung jeder anderen Art von (Bio)-Kraftstoff (z. B. reine oder verdünnte
pflanzliche oder tierische Öle, Heizöl) ist
ausdrücklich verboten. Es besteht die Gefahr der
Beschädigung des Motors und des
Kraftstoffkreislaufs!
Es dürfen nur Kraftstoffadditive gemäß der Norm B715001 (Benzin) oder B715000
(Diesel) verwendet werden.
Diesel bei niedrigen
Temperaturen
Bei Temperaturen unter 0 °C könnte die Bildung
von Paraffinen in Sommerdieselkraftstoffen zu
Betriebsstörungen des Motors führen. Unter
diesen Temperaturbedingungen sollten Sie
Winterdieselkraftstoff verwenden und den Tank über
50
% gefüllt halten.
Zur Vermeidung von Startschwierigkeiten empfiehlt
es sich, das Fahrzeug bei Temperaturen unter 15 °C
überdacht (in einer beheizten Garage) abzustellen.
Reisen ins Ausland
Bestimmte Kraftstoffe können den Motor
beschädigen.
In bestimmten Ländern kann es erforderlich
sein, eine besondere Kraftstoffart (spezielle
Oktanzahl, spezielle Vertriebsbezeichnung
...) zu
benutzen, um den korrekten Betrieb des Motors
zu garantieren.
Für weitere Informationen wenden Sie sich an den
Vertreter des Händlernetzes.
Tanken
Fassungsvermögen des Tanks: ca. 62 Liter
(Benzinmotor), 55 Liter (Diesel) oder 43 Liter
(Wiederaufladbarer Hybrid)
Reserve: ca. 6
Liter
Mindestfüllstand
Wenn der Mindestfüllstand erreicht ist, leuchtet diese Kontrollleuchte auf dem
Kombiinstrument in Verbindung mit der Anzeige
einer Meldung und einem akustischen Signal auf.
Bei erstmaligem Aufleuchten verbleiben Ihnen ca. 6
Liter Kraftstoff.
Solange nicht ausreichend Kraftstoff in den Tank
nachgefüllt wird, leuchtet diese Kontrollleuchte bei
jedem Einschalten der Zündung immer wieder in
Verbindung mit einer Meldung auf dem Bildschirm
und einem akustischen Signal auf. Beim Fahren
werden die Meldung und das akustische Signal in
immer kürzer werdenden Abständen ausgegeben, je
weiter der Kraftstoffstand sich 0 nähert.
Füllen Sie den Tank unbedingt auf, damit Sie mit
dem Fahrzeug nicht liegen bleiben.
Für weitere Informationen zu einem leer
gefahrenen Tank (Diesel) siehe entsprechende
Rubrik.
Ein kleiner Pfeil in der Nähe der Kontrollleuchte gibt an, an welcher Seite des
Fahrzeugs sich die Tankklappe befindet.
STOP & START Füllen Sie den Tank niemals auf, wenn sich
der Motor im STOP-Modus befindet; schalten Sie
die Zündung unbedingt über die Taste aus.

170
Praktische Tipps

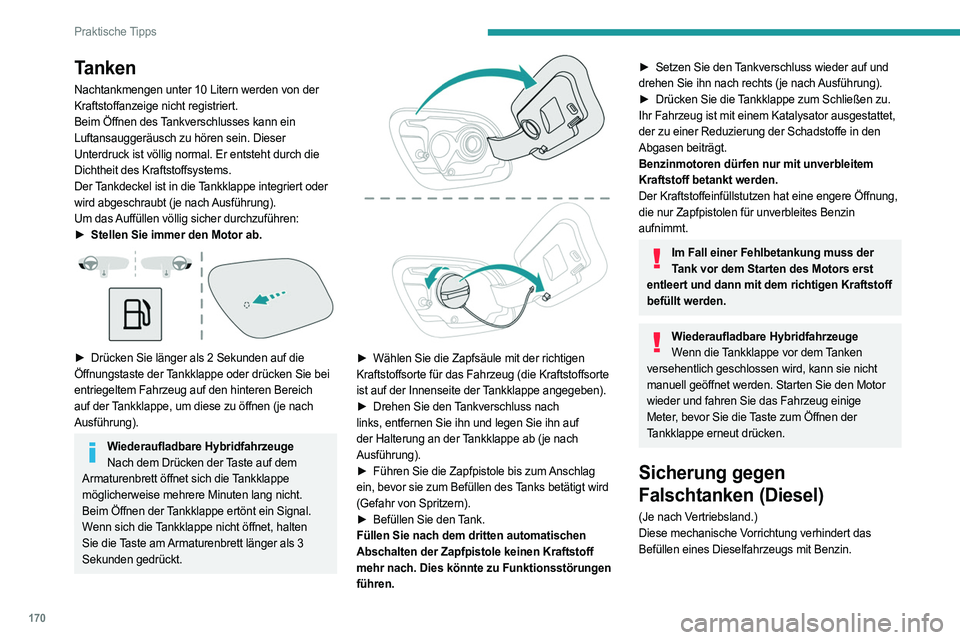

Tanken
Nachtankmengen unter 10 Litern werden von der
Kraftstoffanzeige nicht registriert.
Beim Öffnen des
Tankverschlusses kann ein
Luftansauggeräusch zu hören sein. Dieser
Unterdruck ist völlig normal. Er entsteht durch die
Dichtheit des Kraftstoffsystems.
Der Tankdeckel ist in die Tankklappe integriert oder
wird abgeschraubt (je nach Ausführung).
Um das Auffüllen völlig sicher durchzuführen:
►

Stellen Sie immer den Motor ab.

► Drücken Sie länger als 2 Sekunden auf die
Öffnungstaste der Tankklappe oder drücken Sie bei
entriegeltem Fahrzeug auf den hinteren Bereich
auf der Tankklappe, um diese zu öffnen (je nach
Ausführung).
Wiederaufladbare Hybridfahrzeuge Nach dem Drücken der Taste auf dem
Armaturenbrett öffnet sich die Tankklappe
möglicherweise mehrere Minuten lang nicht.
Beim Öffnen der Tankklappe ertönt ein Signal.
Wenn sich die Tankklappe nicht öffnet, halten
Sie die Taste am Armaturenbrett länger als 3
Sekunden gedrückt.


► Wählen Sie die Zapfsäule mit der richtigen
Kraftstoffsorte für das Fahrzeug (die Kraftstoffsorte
ist auf der Innenseite der Tankklappe angegeben).
►

Drehen Sie den
Tankverschluss nach
links, entfernen Sie ihn und legen Sie ihn auf
der Halterung an der Tankklappe ab (je nach
Ausführung).
►

Führen Sie die Zapfpistole bis zum
Anschlag
ein, bevor sie zum Befüllen des Tanks betätigt wird
(Gefahr von Spritzern).
►

Befüllen Sie den
Tank.
Füllen Sie nach dem dritten automatischen
Abschalten der Zapfpistole keinen Kraftstoff
mehr nach. Dies könnte zu Funktionsstörungen
führen.
► Setzen Sie den Tankverschluss wieder auf und
drehen Sie ihn nach rechts (je nach Ausführung).
►

Drücken Sie die
Tankklappe zum Schließen zu.
Ihr Fahrzeug ist mit einem Katalysator ausgestattet,
der zu einer Reduzierung der Schadstoffe in den
Abgasen beiträgt.
Benzinmotoren dürfen nur mit unverbleitem
Kraftstoff betankt werden.
Der Kraftstoffeinfüllstutzen hat eine engere Öffnung,
die nur Zapfpistolen für unverbleites Benzin
aufnimmt.
Im Fall einer Fehlbetankung muss der Tank vor dem Starten des Motors erst
entleert und dann mit dem richtigen Kraftstoff
befüllt werden.
Wiederaufladbare Hybridfahrzeuge Wenn die Tankklappe vor dem Tanken
versehentlich geschlossen wird, kann sie nicht
manuell geöffnet werden. Starten Sie den Motor
wieder und fahren Sie das Fahrzeug einige
Meter, bevor Sie die Taste zum Öffnen der
Tankklappe erneut drücken.
Sicherung gegen
Falschtanken (Diesel)
(Je nach Vertriebsland.)
Diese mechanische Vorrichtung verhindert das
Befüllen eines Dieselfahrzeugs mit Benzin.
Die sich am Eingang des Tankbehälters befindende
Sicherungsvorrichtung wird nach Abziehen des
Tankverschlusses sichtbar.
Funktionsweise

Die Benzin-Zapfpistole stößt beim Einführen in
den Tankbehälter Ihres Diesel-Fahrzeugs auf eine
Klappe. Das System bleibt gesperrt und verhindert
die Befüllung mit Benzin.
Erzwingen Sie keine Befüllung und führen Sie
eine Diesel-Zapfpistole ein.
Die Sicherungsvorrichtung gegen Falschtanken verhindert nicht das Befüllen
mit einem Kanister, unabhängig von der
Kraftstoffsorte.
Reisen ins Ausland Die Zapfpistolen für Diesel können je nach
Land verschieden sein, das Vorhandensein
einer Sicherung gegen Falschtanken kann das
Befüllen des Tanks unmöglich machen.

171
Praktische Tipps

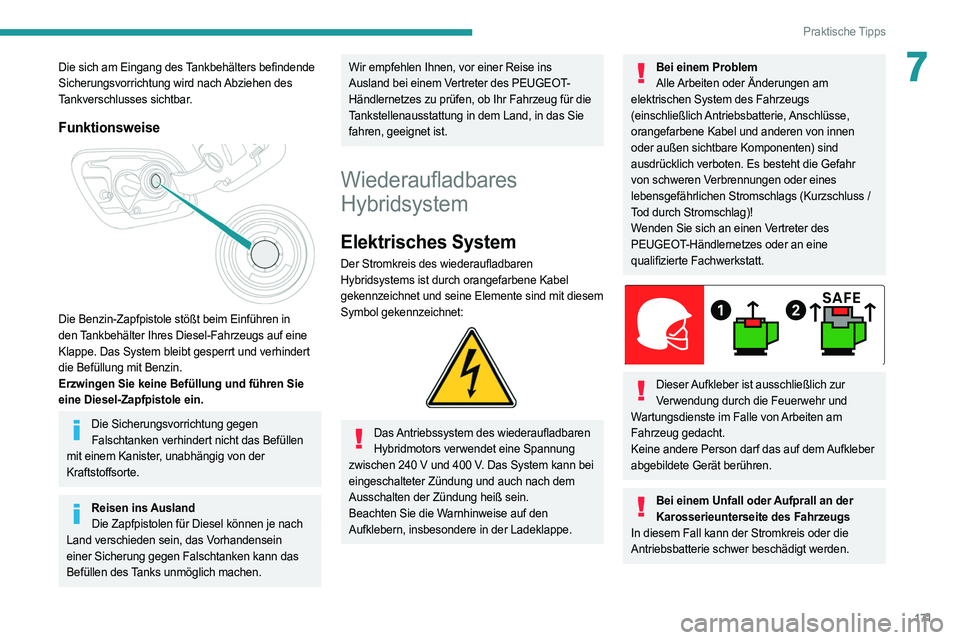

7Die sich am Eingang des Tankbehälters befindende
Sicherungsvorrichtung wird nach Abziehen des
Tankverschlusses sichtbar.
Funktionsweise

Die Benzin-Zapfpistole stößt beim Einführen in
den Tankbehälter Ihres Diesel-Fahrzeugs auf eine
Klappe. Das System bleibt gesperrt und verhindert
die Befüllung mit Benzin.
Erzwingen Sie keine Befüllung und führen Sie
eine Diesel-Zapfpistole ein.
Die Sicherungsvorrichtung gegen Falschtanken verhindert nicht das Befüllen
mit einem Kanister, unabhängig von der
Kraftstoffsorte.
Reisen ins Ausland Die Zapfpistolen für Diesel können je nach
Land verschieden sein, das Vorhandensein
einer Sicherung gegen Falschtanken kann das
Befüllen des Tanks unmöglich machen.
Wir empfehlen Ihnen, vor einer Reise ins
Ausland bei einem Vertreter des PEUGEOT-
Händlernetzes zu prüfen, ob Ihr Fahrzeug für die
Tankstellenausstattung in dem Land, in das Sie
fahren, geeignet ist.
Wiederaufladbares
Hybridsystem
Elektrisches System
Der Stromkreis des wiederaufladbaren
Hybridsystems ist durch orangefarbene Kabel
gekennzeichnet und seine Elemente sind mit diesem
Symbol gekennzeichnet:


Das Antriebssystem des wiederaufladbaren Hybridmotors verwendet eine Spannung
zwischen 240
V und 400 V. Das System kann bei
eingeschalteter Zündung und auch nach dem
Ausschalten der Zündung heiß sein.
Beachten Sie die Warnhinweise auf den
Aufklebern, insbesondere in der Ladeklappe.
Bei einem Problem Alle Arbeiten oder Änderungen am
elektrischen System des Fahrzeugs
(einschließlich Antriebsbatterie, Anschlüsse,
orangefarbene Kabel und anderen von innen
oder außen sichtbare Komponenten) sind
ausdrücklich verboten. Es besteht die Gefahr
von schweren Verbrennungen oder eines
lebensgefährlichen Stromschlags (Kurzschluss /
Tod durch Stromschlag)!
Wenden Sie sich an einen Vertreter des
PEUGEOT-Händlernetzes oder an eine
qualifizierte Fachwerkstatt.


Dieser Aufkleber ist ausschließlich zur Verwendung durch die Feuerwehr und
Wartungsdienste im Falle von Arbeiten am
Fahrzeug gedacht.
Keine andere Person darf das auf dem Aufkleber
abgebildete Gerät berühren.
Bei einem Unfall oder Aufprall an der Karosserieunterseite des Fahrzeugs
In diesem Fall kann der Stromkreis oder die
Antriebsbatterie schwer beschädigt werden.

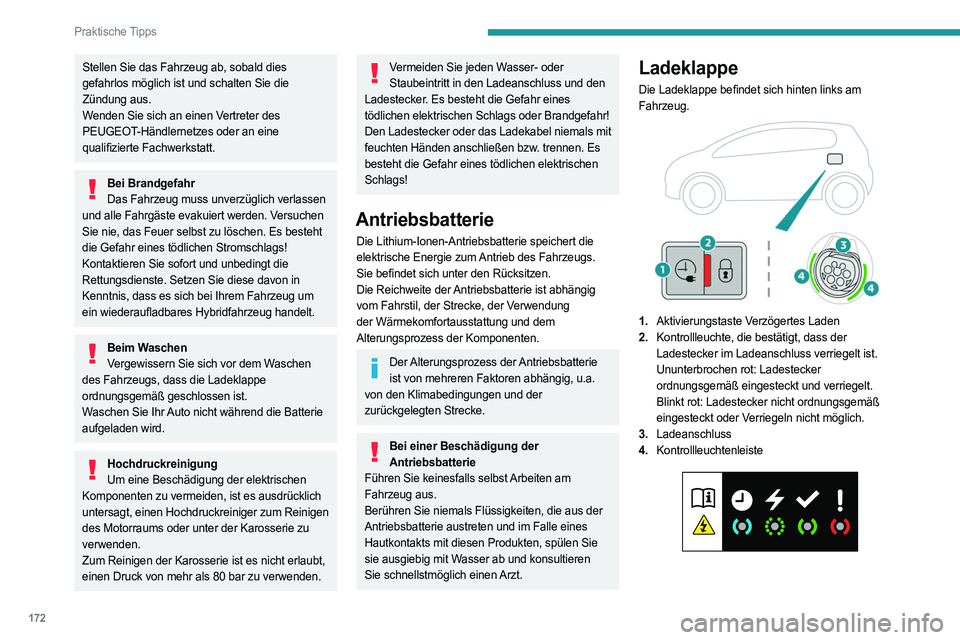

172
Praktische Tipps
Stellen Sie das Fahrzeug ab, sobald dies
gefahrlos möglich ist und schalten Sie die
Zündung aus.
Wenden Sie sich an einen Vertreter des
PEUGEOT-Händlernetzes oder an eine
qualifizierte Fachwerkstatt.
Bei BrandgefahrDas Fahrzeug muss unverzüglich verlassen
und alle Fahrgäste evakuiert werden. Versuchen
Sie nie, das Feuer selbst zu löschen. Es besteht
die Gefahr eines tödlichen Stromschlags!
Kontaktieren Sie sofort und unbedingt die
Rettungsdienste. Setzen Sie diese davon in
Kenntnis, dass es sich bei Ihrem Fahrzeug um
ein wiederaufladbares Hybridfahrzeug handelt.
Beim Waschen Vergewissern Sie sich vor dem Waschen
des Fahrzeugs, dass die Ladeklappe
ordnungsgemäß geschlossen ist.
Waschen Sie Ihr Auto nicht während die Batterie
aufgeladen wird.
Hochdruckreinigung Um eine Beschädigung der elektrischen
Komponenten zu vermeiden, ist es ausdrücklich
untersagt, einen Hochdruckreiniger zum Reinigen
des Motorraums oder unter der Karosserie zu
verwenden.
Zum Reinigen der Karosserie ist es nicht erlaubt,
einen Druck von mehr als 80 bar zu verwenden.
Vermeiden Sie jeden Wasser- oder Staubeintritt in den Ladeanschluss und den
Ladestecker. Es besteht die Gefahr eines
tödlichen elektrischen Schlags oder Brandgefahr!
Den Ladestecker oder das Ladekabel niemals mit
feuchten Händen anschließen bzw. trennen. Es
besteht die Gefahr eines tödlichen elektrischen
Schlags!
Antriebsbatterie
Die Lithium-Ionen-Antriebsbatterie speichert die
elektrische Energie zum Antrieb des Fahrzeugs.
Sie befindet sich unter den Rücksitzen.
Die Reichweite der Antriebsbatterie ist abhängig
vom Fahrstil, der Strecke, der Verwendung
der Wärmekomfortausstattung und dem
Alterungsprozess der Komponenten.
Der Alterungsprozess der Antriebsbatterie ist von mehreren Faktoren abhängig, u.a.
von den Klimabedingungen und der
zurückgelegten Strecke.
Bei einer Beschädigung der Antriebsbatterie
Führen Sie keinesfalls selbst Arbeiten am
Fahrzeug aus.
Berühren Sie niemals Flüssigkeiten, die aus der
Antriebsbatterie austreten und im Falle eines
Hautkontakts mit diesen Produkten, spülen Sie
sie ausgiebig mit Wasser ab und konsultieren
Sie

schnellstmöglich einen Arzt.
Ladeklappe
Die Ladeklappe befindet sich hinten links am
Fahrzeug.


1. Aktivierungstaste Verzögertes Laden
2. Kontrollleuchte, die bestätigt, dass der
Ladestecker im Ladeanschluss verriegelt ist.
Ununterbrochen rot: Ladestecker
ordnungsgemäß eingesteckt und verriegelt.
Blinkt rot: Ladestecker nicht ordnungsgemäß
eingesteckt oder Verriegeln nicht möglich.
3. Ladeanschluss
4. Kontrollleuchtenleiste

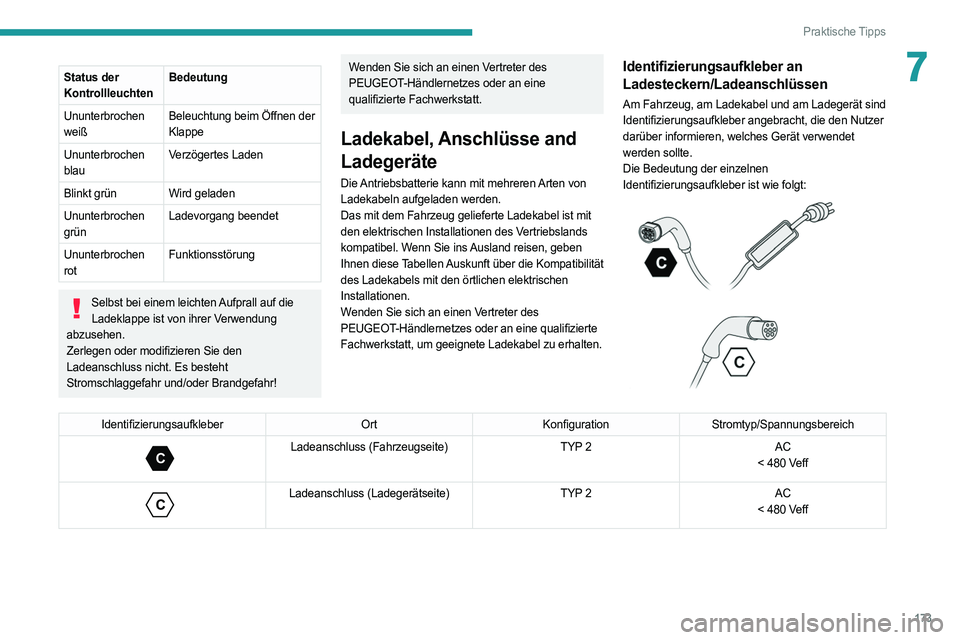

173
Praktische Tipps
7Status der
KontrollleuchtenBedeutung
Ununterbrochen
weiß Beleuchtung beim Öffnen der
Klappe
Ununterbrochen
blau Verzögertes Laden
Blinkt grün Wird geladen
Ununterbrochen
grün Ladevorgang beendet
Ununterbrochen
rot Funktionsstörung
Selbst bei einem leichten Aufprall auf die
Ladeklappe ist von ihrer Verwendung
abzusehen.
Zerlegen oder modifizieren Sie den
Ladeanschluss nicht. Es besteht
Stromschlaggefahr und/oder Brandgefahr!
Wenden Sie sich an einen Vertreter des
PEUGEOT-Händlernetzes oder an eine
qualifizierte Fachwerkstatt.
Ladekabel, Anschlüsse and
Ladegeräte
Die Antriebsbatterie kann mit mehreren Arten von
Ladekabeln aufgeladen werden.
Das mit dem Fahrzeug gelieferte Ladekabel ist mit
den elektrischen Installationen des Vertriebslands
kompatibel. Wenn Sie ins Ausland reisen, geben
Ihnen diese Tabellen Auskunft über die Kompatibilität
des Ladekabels mit den örtlichen elektrischen
Installationen.
Wenden Sie sich an einen Vertreter des
PEUGEOT-Händlernetzes oder an eine qualifizierte
Fachwerkstatt, um geeignete Ladekabel zu erhalten.
Identifizierungsaufkleber an
Ladesteckern/Ladeanschlüssen
Am Fahrzeug, am Ladekabel und am Ladegerät sind
Identifizierungsaufkleber angebracht, die den Nutzer
darüber informieren, welches Gerät verwendet
werden sollte.
Die Bedeutung der einzelnen
Identifizierungsaufkleber ist wie folgt:




Identifizierungsaufkleber OrtKonfigurationStromtyp/Spannungsbereich
C
Ladeanschluss (Fahrzeugseite) TYP 2AC
< 480 Veff

C
Ladeanschluss (Ladegerätseite) TYP 2AC
< 480 Veff

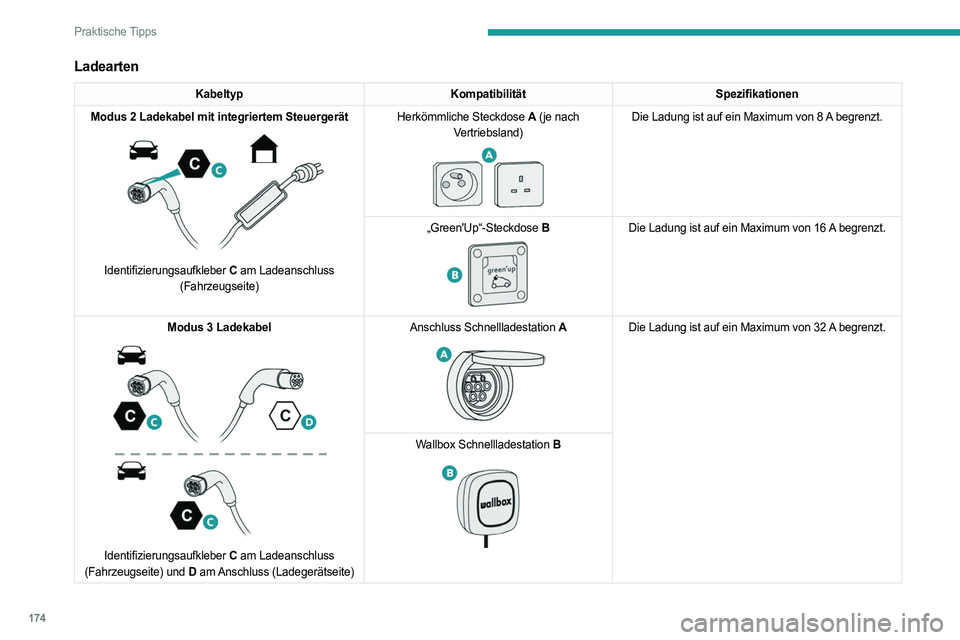

174
Praktische Tipps
Ladearten
KabeltypKompatibilität Spezifikationen
Modus 2 Ladekabel mit integriertem Steuergerät


Identifizierungsaufkleber C am Ladeanschluss
(Fahrzeugseite) Herkömmliche Steckdose A
(je nach
Vertriebsland)


Die Ladung ist auf ein Maximum von 8 A begrenzt.
„Green'Up“-Steckdose B


Die Ladung ist auf ein Maximum von 16 A begrenzt.
Modus 3 Ladekabel


Identifizierungsaufkleber C am Ladeanschluss
(Fahrzeugseite) und D am Anschluss (Ladegerätseite) Anschluss Schnellladestation A


Die Ladung ist auf ein Maximum von 32 A
begrenzt.
Wallbox Schnellladestation B
