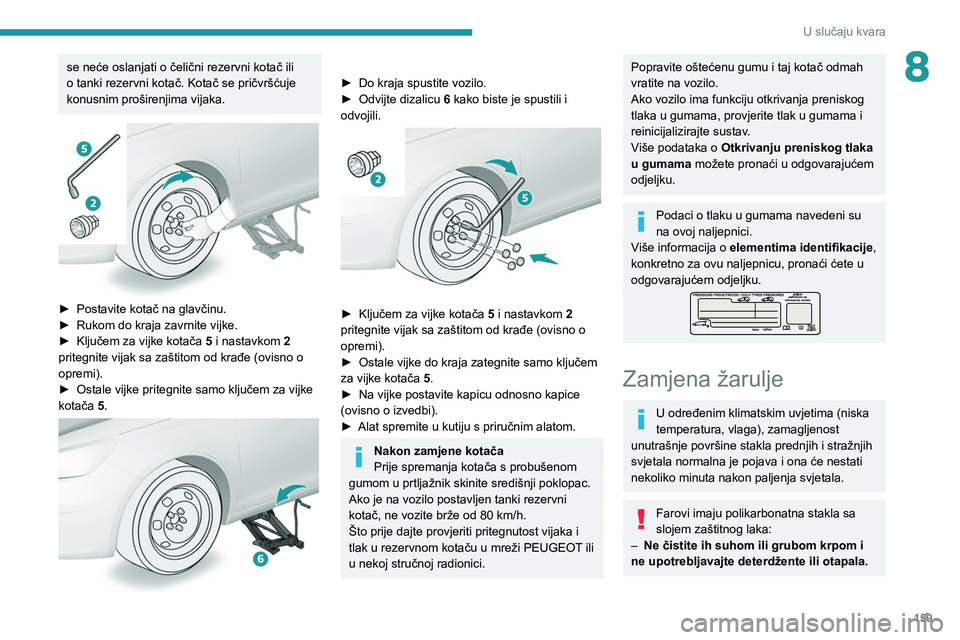

159
U slučaju kvara
8se neće oslanjati o čelični rezervni kotač ili
o tanki rezervni kotač. Kotač se pričvršćuje
konusnim proširenjima vijaka.


► Postavite kotač na glavčinu.
► Rukom do kraja zavrnite vijke.
►

Ključem za vijke kotača 5

i nastavkom 2
pritegnite vijak sa zaštitom od krađe (ovisno o
opremi).
►

Ostale vijke pritegnite samo ključem za vijke
kotača

5.


► Do kraja spustite vozilo.
► Odvijte dizalicu 6
kako biste je spustili i
odvojili.


► Ključem za vijke kotača 5 i nastavkom 2
pritegnite vijak sa zaštitom od krađe (ovisno o
opremi).
►

Ostale vijke do kraja zategnite samo ključem
za vijke kotača

5.
►

Na vijke postavite kapicu odnosno kapice
(ovisno o izvedbi).
►


Alat spremite u kutiju s priručnim alatom.
Nakon zamjene kotača
Prije spremanja kotača s probušenom
gumom u prtljažnik skinite središnji poklopac.
Ako je na vozilo postavljen tanki rezervni
kotač, ne vozite brže od 80
km/h.
Što prije dajte provjeriti pritegnutost vijaka i
tlak u rezervnom kotaču u mreži PEUGEOT ili
u nekoj stručnoj radionici.
Popravite oštećenu gumu i taj kotač odmah
vratite na vozilo.
Ako vozilo ima funkciju otkrivanja preniskog
tlaka u gumama, provjerite tlak u gumama i
reinicijalizirajte sustav.
Više podataka o Otkrivanju preniskog tlaka
u gumama možete pronaći u odgovarajućem
odjeljku.
Podaci o tlaku u gumama navedeni su
na ovoj naljepnici.
Više informacija o elementima identifikacije,
konkretno za ovu naljepnicu, pronaći ćete u
odgovarajućem odjeljku.
Zamjena žarulje
U određenim klimatskim uvjetima (niska
temperatura, vlaga), zamagljenost
unutrašnje površine stakla prednjih i stražnjih
svjetala normalna je pojava i ona će nestati
nekoliko minuta nakon paljenja svjetala.
Farovi imaju polikarbonatna stakla sa
slojem zaštitnog laka:
–

Ne čistite ih suhom ili grubom krpom i
ne upotrebljavajte deterdžente ili otapala.

160
U slučaju kvara
– Upotrijebite spužvu i sapunicu ili neko
sredstvo s neutralnom pH vrijednošću.
–

Ako vozilo perete pod visokim tlakom,
prilikom uklanjanja tvrdokornih mrlja, ne
usmjeravajte mlaz duže vrijeme na farove, na
svjetla ni po njihovom obodu, kako se ne bi
oštetio zaštitni lak i brtva.
Prije zamjene žarulja kontakt mora biti
isključen, a svjetla ugašena nekoliko
minuta – opasnost od teških opeklina!
Ne dirajte žarulju izravno prstima: pridržavajte
je krpicom koja ne ostavlja dlačice.
Obavezno treba upotrebljavati samo žarulje
bez ultraljubičastog zračenja (UV) kako se ne
bi oštetio far.
Neispravnu žarulju uvijek treba zamijeniti
žaruljom istih oznaka i karakteristika. Kako
biste izbjegli nepodudaranje rasvjete, žarulje
zamijenite u paru.
Zamjena žarulja
Radnje izvršite redoslijedom obrnutim od
skidanja.
Farovi i svjetla sa svjetlećim
diodama (LED)
Ovisno o verziji, vrste farova i svjetla na koje se
to odnosi su:
–

Farovi u Full LED tehnologiji.
–


Dnevna svjetla / pozicijska svjetla.
– Bočni pokazivači smjera.
– Bočna spot svjetla.
–

T
reće stop svjetlo.
–

Stražnja pozicijska svjetla.
Za zamjenu ovih žarulja obratite se mreži
PEUGEOT ili nekoj stručnoj radionici.
Ne dirajte LED ili farove Full LED tehnologije
– opasnost od smrtnog električnog udara!
Prednja svjetla
Model s halogenim farovima

1. Dnevna svjetla / pozicijska svjetla (LED).
2. Kratka svjetla (H7).
3. Duga svjetla (H7).
4. Pokazivači smjera (PY21W).
5. Prednja svjetla za maglu (H11).
S farovima "full LED"

1.Dnevna svjetla / pozicijska svjetla (LED).
2. Kratka svjetla (LED).
3. Duga svjetla (LED).
4. Pokazivači smjera (LED).
5. Prednja svjetla za maglu (H11).
Pristup dugim svjetlima (model s
halogenim žaruljama)
Otvaranje poklopca motora / Pristup
žaruljama
Motor je vruć, nastavite s oprezom –
opasnost od opeklina!
Pripazite na predmete ili odjeću koju bi
mogao zahvatiti propeler motora – opasnost
od gušenja!

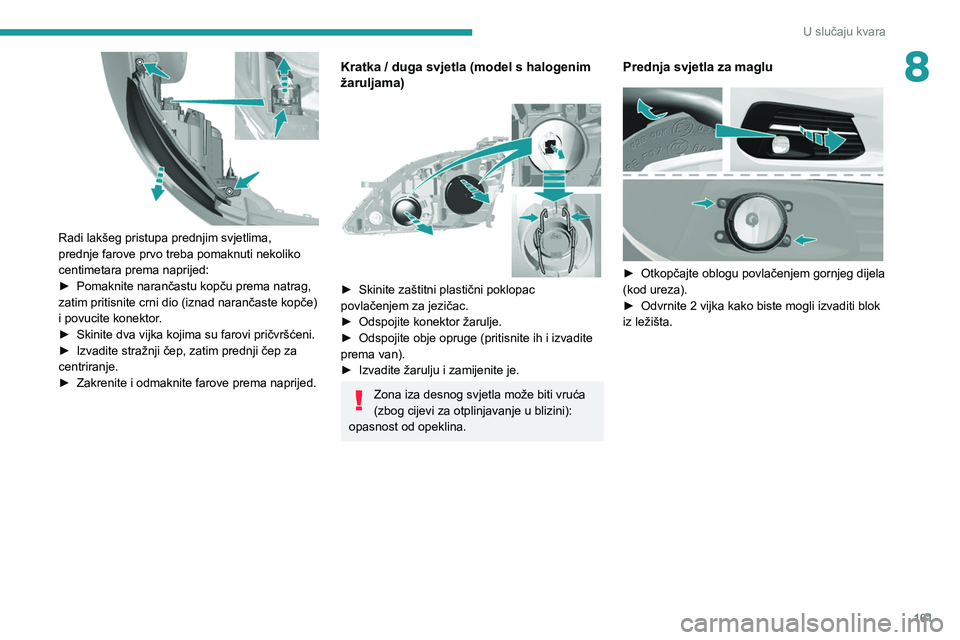

161
U slučaju kvara
8

Radi lakšeg pristupa prednjim svjetlima,
prednje farove prvo treba pomaknuti nekoliko
centimetara prema naprijed:
►
Pomaknite narančastu kopču prema natrag,
zatim pritisnite crni dio (iznad narančaste kopče)
i povucite konektor

.
►

Skinite dva vijka kojima su farovi pričvršćeni.
►


Izvadite stražnji čep, zatim prednji čep za
centriranje.
►


Zakrenite i odmaknite farove prema naprijed.
Kratka / duga svjetla (model s halogenim
žaruljama)


► Skinite zaštitni plastični poklopac
povlačenjem za jezičac.
►

Odspojite konektor žarulje.
►


Odspojite obje opruge (pritisnite ih i izvadite
prema van).
►


Izvadite žarulju i zamijenite je.
Zona iza desnog svjetla može biti vruća
(zbog cijevi za otplinjavanje u blizini):
opasnost od opeklina.
Prednja svjetla za maglu


► Otkopčajte oblogu povlačenjem gornjeg dijela
(kod ureza).
►

Odvrnite 2 vijka kako biste mogli izvaditi blok
iz ležišta.

162
U slučaju kvara
Svjetla za vožnju unatrag, pokazivači
smjera (na blatobranima)


► Otvorite poklopac prtljažnika i skinite
poklopac svjetala.


► Odspojite konektor svjetla.
► Skinite maticu kojom je svjetlo pričvršćeno.
► Svjetlo oprezno izvadite s vanjske strane.
► Odvrnite držač žarulje za ¼ kruga i zamijenite
žarulju.

► Odspojite konektor .
► Odvrnite držač žarulje za ¼ kruga.
►

Izvadite držač žarulje.
►


Zamijenite žarulju.
Pokazivači smjera (model s halogenim
žaruljama)


► Odvrnite držač žarulje za ¼ kruga.
► Izvadite držač žarulje.
►

Zamijenite žarulju.
Brzo bljeskanje žaruljice pokazivača
smjera (desne ili lijeve) upozorava na
neispravnost jedne od žarulja na
odgovarajućoj strani.


Žarulja pokazivača smjera smještena je ispod
prednjeg svjetla.
►

Otkopčajte oblogu povlačenjem gornjeg dijela
(kod ureza).
►


Odvrnite držač žarulje za ¼ kruga.
►


Zamijenite žarulju.
Stražnja svjetla (limuzina)

1. Pozicijska svjetla (elektroluminiscentne diode
– LED).
2. Svjetla za vožnju unatrag (W16W).
3. Pokazivači smjera (PY-21W narančaste
boje).
4. Stop svjetla (elektroluminiscentne diode
– LED).
5. Svjetla za maglu (P21W).

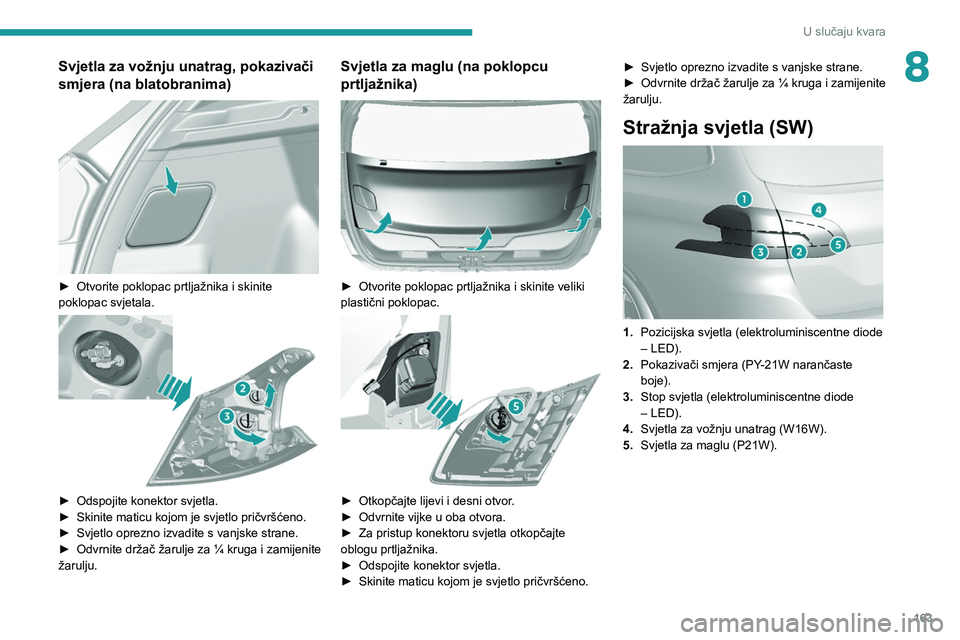

163
U slučaju kvara
8Svjetla za vožnju unatrag, pokazivači
smjera (na blatobranima)


► Otvorite poklopac prtljažnika i skinite
poklopac svjetala.


► Odspojite konektor svjetla.
► Skinite maticu kojom je svjetlo pričvršćeno.
►

Svjetlo oprezno izvadite s vanjske strane.
►


Odvrnite držač žarulje za ¼ kruga i zamijenite
žarulju.
Svjetla za maglu (na poklopcu
prtljažnika)


► Otvorite poklopac prtljažnika i skinite veliki
plastični poklopac.


► Otkopčajte lijevi i desni otvor .
► Odvrnite vijke u oba otvora.
►

Za pristup konektoru svjetla otkopčajte
oblogu prtljažnika.
►


Odspojite konektor svjetla.
►


Skinite maticu kojom je svjetlo pričvršćeno. ►


Svjetlo oprezno izvadite s vanjske strane.
►

Odvrnite držač žarulje za ¼ kruga i zamijenite
žarulju.
Stražnja svjetla (SW)

1. Pozicijska svjetla (elektroluminiscentne diode
– LED).
2. Pokazivači smjera (PY-21W narančaste
boje).
3. Stop svjetla (elektroluminiscentne diode
– LED).
4. Svjetla za vožnju unatrag (W16W).
5. Svjetla za maglu (P21W).

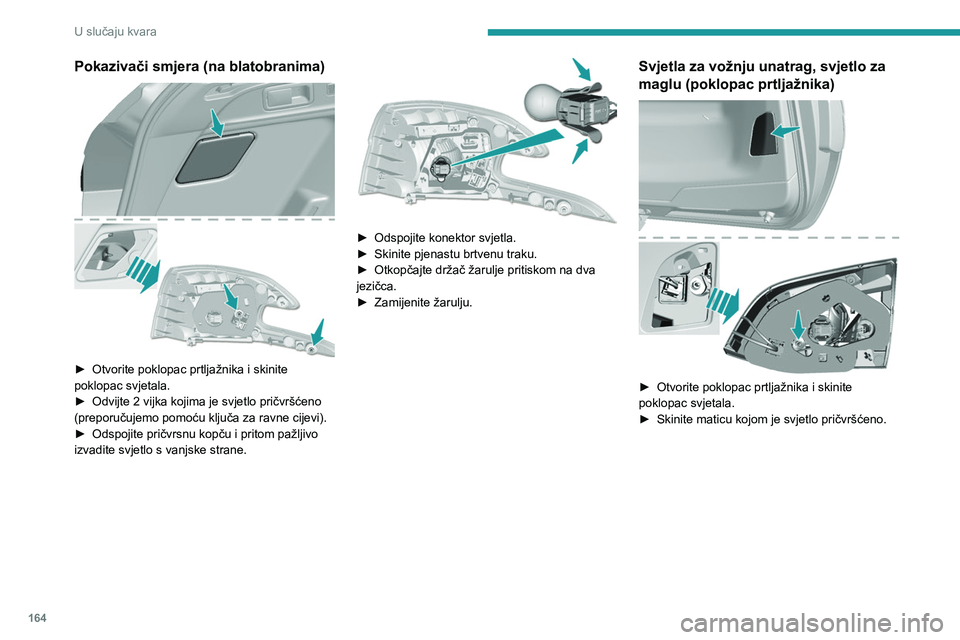

164
U slučaju kvara

► Svjetlo oprezno izvadite s vanjske strane.
► Odspojite konektor svjetla.
► Svjetlo za maglu: otkopčajte držač žarulje
pritiskom na dva jezičca i zamijenite žarulju.
► Svjetlo za vožnju unatrag: okrenite držač
žarulje za ¼ kruga i zamijenite žarulju.
Svjetla registarske pločice (W5W)

► Umetnite tanak odvijač u jedan od vanjskih
utora u prozirnoj plastici.
► Otkvačite je guranjem prema van.
Pokazivači smjera (na blatobranima)

► Otvorite poklopac prtljažnika i skinite
poklopac svjetala.
►

Odvijte 2 vijka kojima je svjetlo pričvršćeno
(preporučujemo pomoću ključa za ravne cijevi).
►


Odspojite pričvrsnu kopču i pritom pažljivo
izvadite svjetlo s vanjske strane.


► Odspojite konektor svjetla.
► Skinite pjenastu brtvenu traku.
►

Otkopčajte držač žarulje pritiskom na dva
jezičca.
►


Zamijenite žarulju.
Svjetla za vožnju unatrag, svjetlo za
maglu (poklopac prtljažnika)


► Otvorite poklopac prtljažnika i skinite
poklopac svjetala.
►

Skinite maticu kojom je svjetlo pričvršćeno.

165
U slučaju kvara
8

► Svjetlo oprezno izvadite s vanjske strane.
► Odspojite konektor svjetla.
►

Svjetlo za maglu: otkopčajte držač žarulje
pritiskom na dva jezičca i zamijenite žarulju.
►


Svjetlo za vožnju unatrag: okrenite držač
žarulje za ¼ kruga i zamijenite žarulju.
Svjetla registarske pločice (W5W)

► Umetnite tanak odvijač u jedan od vanjskih
utora u prozirnoj plastici.
►

Otkvačite je guranjem prema van. ►


Skinite prozirnu plastiku.
►

Zamijenite neispravnu žarulju.
Prilikom postavljanja, pritiskom uglavite prozirnu
plastiku.
Zamjena osigurača
Pristup alatu

Štipaljka za vađenje pričvršćena je na poleđini
poklopca kućišta osigurača u armaturnoj ploči.
►

Otkvačite poklopac povlačenjem gornjeg
lijevog dijela, zatim desnog dijela.
►


Potpuno izvadite poklopac i okrenite ga.
►


Izvadite štipaljke pričvršćene na poleđini
poklopca.
Zamjena osigurača
Prije zamjene osigurača potrebno je:
► utvrditi uzrok greške i otkloniti ga.
►

zaustaviti svu potrošnju energije.
►


zaustaviti vozilo i isključiti kontakt za paljenje.
►


locirati neispravan osigurač s pomoću tablica
i shema namjene osigurača.
Prilikom zamjene osigurača, važno je sljedeće:
►


koristite posebnu štipaljku za vađenje
osigurača iz njegovog ležišta i provjerite stanje
njegove niti.
►


uvijek zamijeniti neispravan osigurač
osiguračem iste jakosti (iste boje); osigurač
različite jakosti mogao bi uzrokovati neispravnost
(opasnost od požara).
Ako se kvar ponovi nedugo nakon zamjene
osigurača, dajte provjeriti električnu opremu u
mreži PEUGEOT

ili u nekoj stručnoj radionici.
Tablice namjene osigurača i odgovarajuće sheme možete pronaći u
mreži PEUGEOT ili u nekoj stručnoj radionici.
Zamjena nekog osigurača koji nije
naveden u sljedećim tablicama namjene
mogla bi uzrokovati ozbiljan kvar na vozilu.
Obratite se predstavniku PEUGEOT ili nekoj
stručnoj radionici.

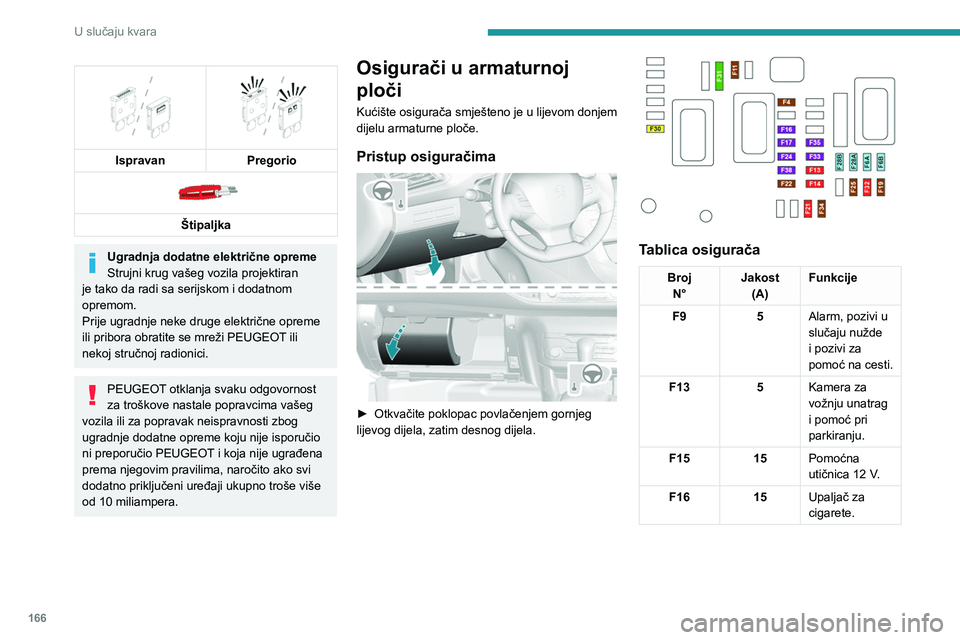

166
U slučaju kvara


Ispravan
Pregorio

Štipaljka
Ugradnja dodatne električne opreme
Strujni krug vašeg vozila projektiran
je tako da radi sa serijskom i dodatnom
opremom.
Prije ugradnje neke druge električne opreme
ili pribora obratite se mreži PEUGEOT ili
nekoj stručnoj radionici.
PEUGEOT otklanja svaku odgovornost
za troškove nastale popravcima vašeg
vozila ili za popravak neispravnosti zbog
ugradnje dodatne opreme koju nije isporučio
ni preporučio PEUGEOT i koja nije ugrađena
prema njegovim pravilima, naročito ako svi
dodatno priključeni uređaji ukupno troše više
od 10 miliampera.
Osigurači u armaturnoj
ploči
Kućište osigurača smješteno je u lijevom donjem
dijelu armaturne ploče.
Pristup osiguračima

► Otkvačite poklopac povlačenjem gornjeg
lijevog dijela, zatim desnog dijela.


Tablica osigurača
Broj N° Jakost
(A) Funkcije
F9 5Alarm, pozivi u
slučaju nužde
i pozivi za
pomoć na cesti.
F13 5Kamera za
vožnju unatrag
i pomoć pri
parkiranju.
F15 15Pomoćna
utičnica 12 V.
F16 15Upaljač za
cigarete.
