2021 FIAT 124 SPIDER Knjižica za upotrebu i održavanje (in Serbian)

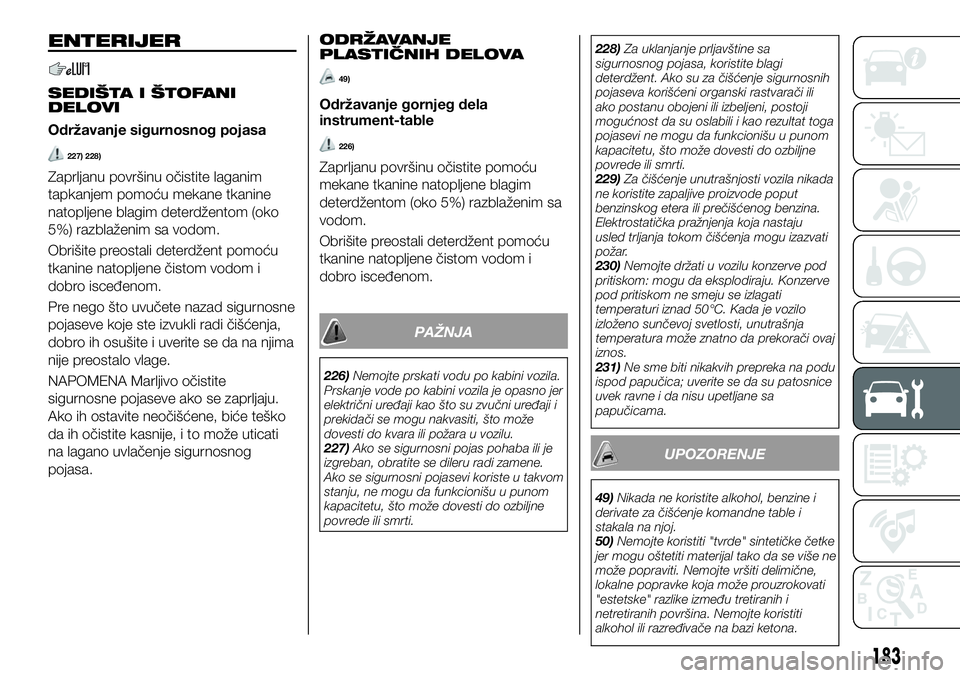

ENTERIJER
SEDIŠTA I ŠTOFANI
DELOVI
Održavanje sigurnosnog pojasa
227) 228)
Zaprljanu površinu očistite laganim
tapkanjem pomoću mekane tkanine
natopljene blagim deterdžentom (oko
5%) razblaženim sa vodom.
Obrišite preostali deterdžent pomoću
tkanine natopljene čistom vodom i
dobro isceđenom.
Pre nego što uvučete nazad sigurnosne
pojaseve koje ste izvukli radi čišćenja,
dobro ih osušite i uverite se da na njima
nije preostalo vlage.
NAPOMENA Marljivo očistite
sigurnosne pojaseve ako se zaprljaju.
Ako ih ostavite neočišćene, biće teško
da ih očistite kasnije, i to može uticati
na lagano uvlačenje sigurnosnog
pojasa.
ODRŽAVANJE
PLASTIČNIH DELOVA
49)
Održavanje gornjeg dela
instrument-table
226)
Zaprljanu površinu očistite pomoću
mekane tkanine natopljene blagim
deterdžentom (oko 5%) razblaženim sa
vodom.
Obrišite preostali deterdžent pomoću
tkanine natopljene čistom vodom i
dobro isceđenom.
PAŽNJA
226)Nemojte prskati vodu po kabini vozila.
Prskanje vode po kabini vozila je opasno jer
električni uređaji kao što su zvučni uređaji i
prekidači se mogu nakvasiti, što može
dovesti do kvara ili požara u vozilu.
227)Ako se sigurnosni pojas pohaba ili je
izgreban, obratite se dileru radi zamene.
Ako se sigurnosni pojasevi koriste u takvom
stanju, ne mogu da funkcionišu u punom
kapacitetu, što može dovesti do ozbiljne
povrede ili smrti.228)Za uklanjanje prljavštine sa
sigurnosnog pojasa, koristite blagi
deterdžent. Ako su za čišćenje sigurnosnih
pojaseva korišćeni organski rastvarači ili
ako postanu obojeni ili izbeljeni, postoji
mogućnost da su oslabili i kao rezultat toga
pojasevi ne mogu da funkcionišu u punom
kapacitetu, što može dovesti do ozbiljne
povrede ili smrti.
229)Za čišćenje unutrašnjosti vozila nikada
ne koristite zapaljive proizvode poput
benzinskog etera ili prečišćenog benzina.
Elektrostatička pražnjenja koja nastaju
usled trljanja tokom čišćenja mogu izazvati
požar.
230)Nemojte držati u vozilu konzerve pod
pritiskom: mogu da eksplodiraju. Konzerve
pod pritiskom ne smeju se izlagati
temperaturi iznad 50°C. Kada je vozilo
izloženo sunčevoj svetlosti, unutrašnja
temperatura može znatno da prekorači ovaj
iznos.
231)Ne sme biti nikakvih prepreka na podu
ispod papučica; uverite se da su patosnice
uvek ravne i da nisu upetljane sa
papučicama.
UPOZORENJE
49)Nikada ne koristite alkohol, benzine i
derivate za čišćenje komandne table i
stakala na njoj.
50)Nemojte koristiti "tvrde" sintetičke četke
jer mogu oštetiti materijal tako da se više ne
može popraviti. Nemojte vršiti delimične,
lokalne popravke koja može prouzrokovati
"estetske" razlike između tretiranih i
netretiranih površina. Nemojte koristiti
alkohol ili razređivače na bazi ketona.
183

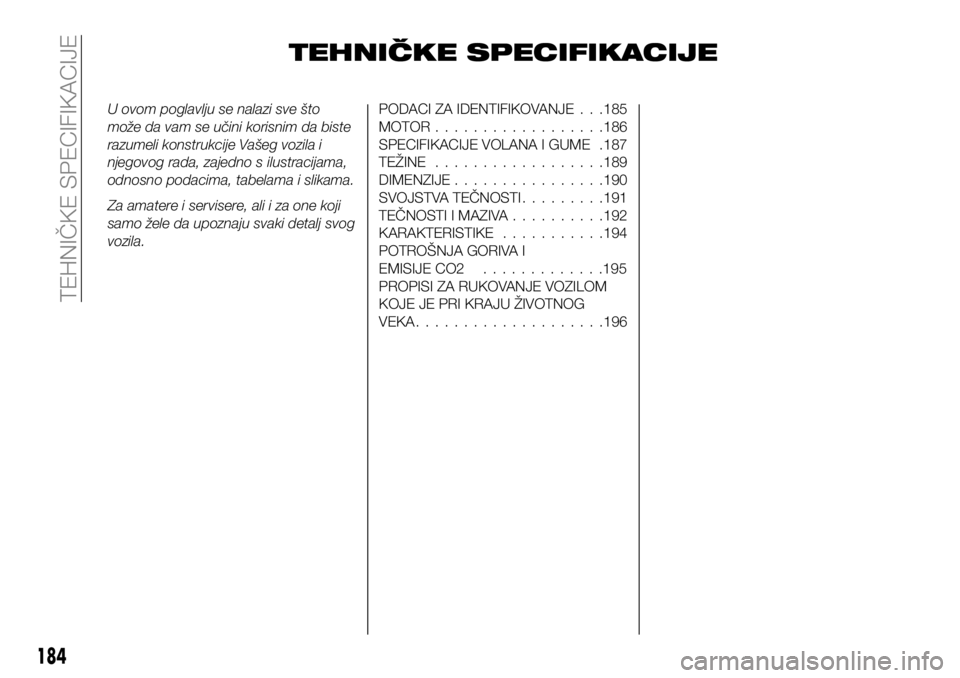

TEHNIČKE SPECIFIKACIJE
U ovom poglavlju se nalazi sve što
može da vam se učini korisnim da biste
razumeli konstrukcije Vašeg vozila i
njegovog rada, zajedno s ilustracijama,
odnosno podacima, tabelama i slikama.
Za amatere i servisere, ali i za one koji
samo žele da upoznaju svaki detalj svog
vozila.PODACI ZA IDENTIFIKOVANJE . . .185
MOTOR..................186
SPECIFIKACIJE VOLANA I GUME .187
TEŽINE..................189
DIMENZIJE................190
SVOJSTVA TEČNOSTI.........191
TEČNOSTI I MAZIVA..........192
KARAKTERISTIKE...........194
POTROŠNJA GORIVA I
EMISIJE CO2.............195
PROPISI ZA RUKOVANJE VOZILOM
KOJE JE PRI KRAJU ŽIVOTNOG
VEKA....................196
184
TEHNIČKE SPECIFIKACIJE

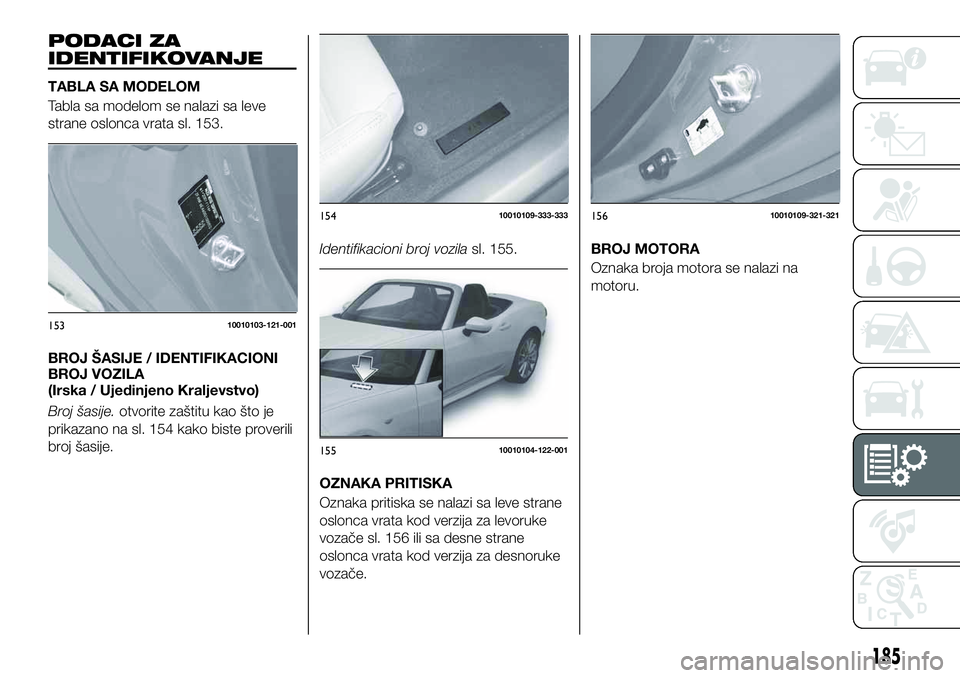

PODACI ZA
IDENTIFIKOVANJE
TABLA SA MODELOM
Tabla sa modelom se nalazi sa leve
strane oslonca vrata sl. 153.
BROJ ŠASIJE / IDENTIFIKACIONI
BROJ VOZILA
(Irska / Ujedinjeno Kraljevstvo)
Broj šasije.otvorite zaštitu kao što je
prikazano na sl. 154 kako biste proverili
broj šasije.Identifikacioni broj vozilasl. 155.
OZNAKA PRITISKA
Oznaka pritiska se nalazi sa leve strane
oslonca vrata kod verzija za levoruke
vozače sl. 156 ili sa desne strane
oslonca vrata kod verzija za desnoruke
vozače.BROJ MOTORA
Oznaka broja motora se nalazi na
motoru.
15310010103-121-001
15410010109-333-333
15510010104-122-001
15610010109-321-321
185

MOTOR
232)
Verzija 1.4 Turbo Multi Air 140HP
CiklusOtto
Broj i pozicija cilindara 4 redna
Obim klipa i udar (mm) 72,0 x 84,0
Ukupna zapremina (cm³) 1368
Odnos kompresije9,8:1
Maksimalna snaga (EEC) (kW) 103
Maksimalna snaga (EEC) (HP) 140
odgovarajuća brzina motora (r/m) 5000
Maksimalni obrtni moment (EEC) (Nm) 240
Maksimalni obrtni moment (EEC) (kgm) 24,5
odgovarajuća brzina motora (r/m) 2250
SvećiceNGK SIKR9A7
Gorivo Bezolovni benzin 95 R.O.N. (EN 228 specifikacije)
UPOZORENJE Pri čišćenju iridijumskih utikača, nemojte koristiti žičanu četku. Fini namaz čestica legure iridijuma i platinasti vrh
se mogu time oštetiti.
PAŽNJA
232)Izmene ili popravke na sistemu za snabdevanje goriva koje nisu pravilno izvršene ili koje ne uzimaju u obzir tehničke specifikacije mogu da
dovedu do kvarova koji predstavljaju rizik od požara.
186
TEHNIČKE SPECIFIKACIJE

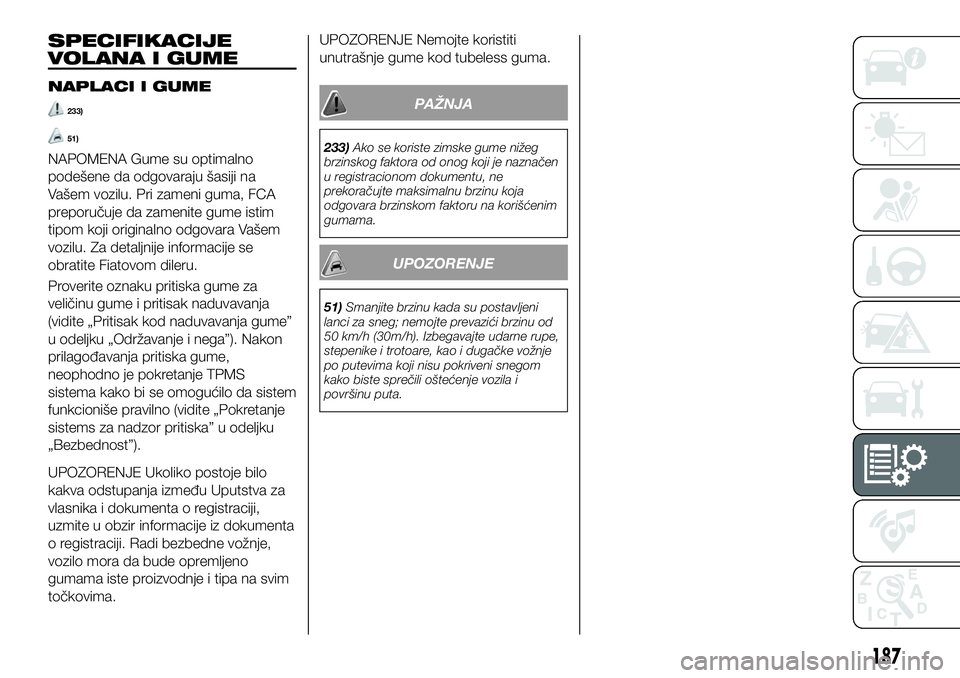

SPECIFIKACIJE
VOLANA I GUME
NAPLACI I GUME
233)
51)
NAPOMENA Gume su optimalno
podešene da odgovaraju šasiji na
Vašem vozilu. Pri zameni guma, FCA
preporučuje da zamenite gume istim
tipom koji originalno odgovara Vašem
vozilu. Za detaljnije informacije se
obratite Fiatovom dileru.
Proverite oznaku pritiska gume za
veličinu gume i pritisak naduvavanja
(vidite „Pritisak kod naduvavanja gume”
u odeljku „Održavanje i nega”). Nakon
prilagođavanja pritiska gume,
neophodno je pokretanje TPMS
sistema kako bi se omogućilo da sistem
funkcioniše pravilno (vidite „Pokretanje
sistems za nadzor pritiska” u odeljku
„Bezbednost”).
UPOZORENJE Ukoliko postoje bilo
kakva odstupanja između Uputstva za
vlasnika i dokumenta o registraciji,
uzmite u obzir informacije iz dokumenta
o registraciji. Radi bezbedne vožnje,
vozilo mora da bude opremljeno
gumama iste proizvodnje i tipa na svim
točkovima.UPOZORENJE Nemojte koristiti
unutrašnje gume kod tubeless guma.
PAŽNJA
233)Ako se koriste zimske gume nižeg
brzinskog faktora od onog koji je naznačen
u registracionom dokumentu, ne
prekoračujte maksimalnu brzinu koja
odgovara brzinskom faktoru na korišćenim
gumama.
UPOZORENJE
51)Smanjite brzinu kada su postavljeni
lanci za sneg; nemojte prevazići brzinu od
50 km/h (30m/h). Izbegavajte udarne rupe,
stepenike i trotoare, kao i dugačke vožnje
po putevima koji nisu pokriveni snegom
kako biste sprečili oštećenje vozila i
površinu puta.
187

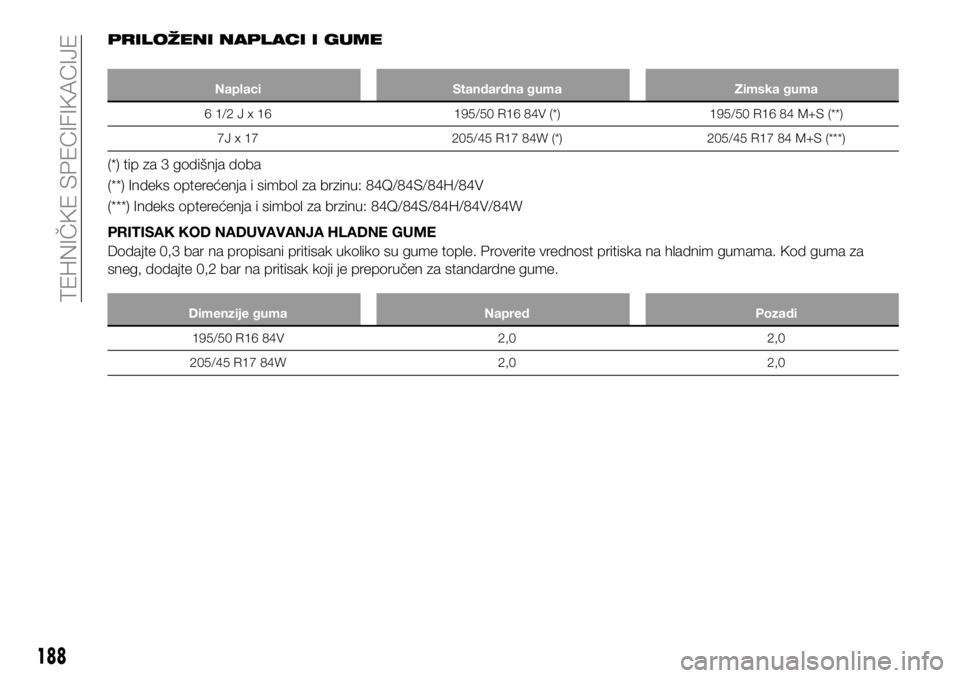

PRILOŽENI NAPLACI I GUME
Naplaci Standardna guma Zimska guma
61/2Jx16195/50 R16 84V (*) 195/50 R16 84 M+S (**)
7J x 17 205/45 R17 84W (*) 205/45 R17 84 M+S (***)
(*) tip za 3 godišnja doba
(**) Indeks opterećenja i simbol za brzinu: 84Q/84S/84H/84V
(***) Indeks opterećenja i simbol za brzinu: 84Q/84S/84H/84V/84W
PRITISAK KOD NADUVAVANJA HLADNE GUME
Dodajte 0,3 bar na propisani pritisak ukoliko su gume tople. Proverite vrednost pritiska na hladnim gumama. Kod guma za
sneg, dodajte 0,2 bar na pritisak koji je preporučen za standardne gume.
Dimenzije guma Napred Pozadi
195/50 R16 84V 2,0 2,0
205/45 R17 84W 2,0 2,0
188
TEHNIČKE SPECIFIKACIJE

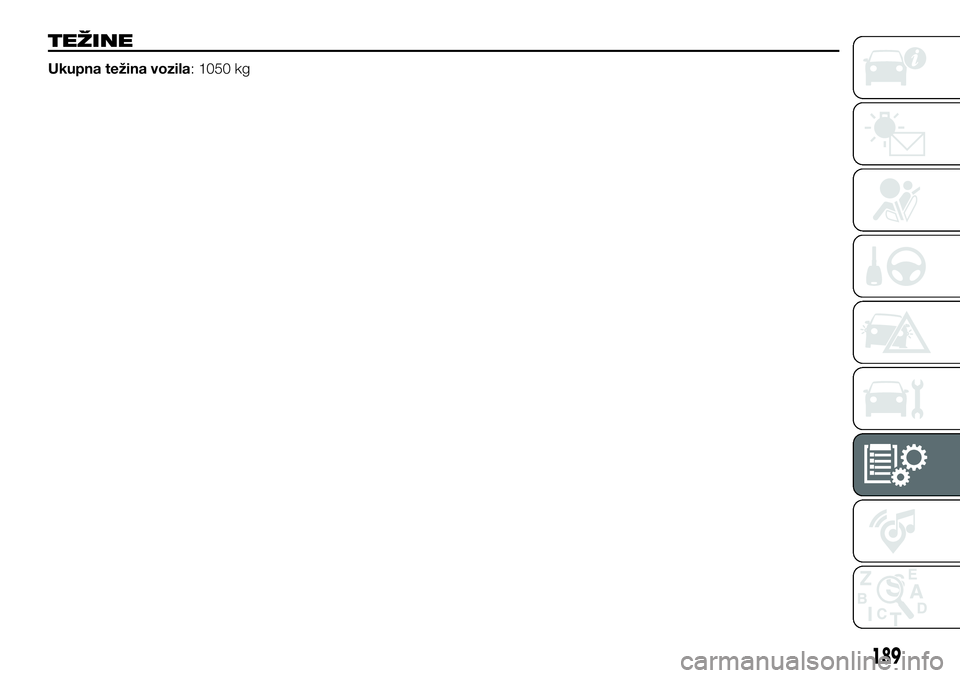

TEŽINE
Ukupna težina vozila: 1050 kg
189

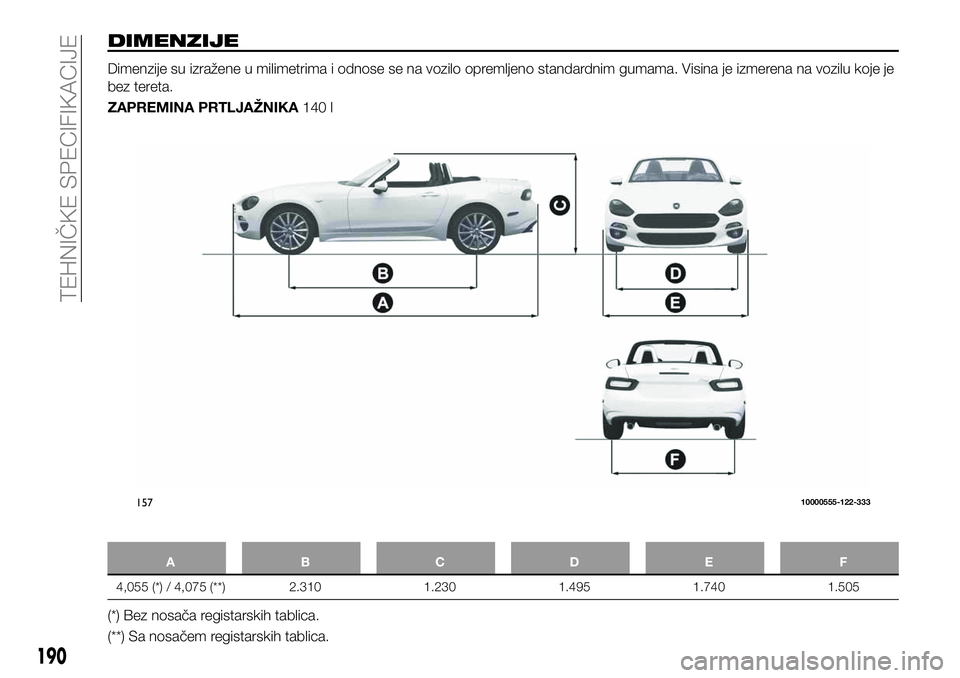

DIMENZIJE
Dimenzije su izražene u milimetrima i odnose se na vozilo opremljeno standardnim gumama. Visina je izmerena na vozilu koje je
bez tereta.
ZAPREMINA PRTLJAŽNIKA140 l
ABCDE F
4,055 (*) / 4,075 (**) 2.310 1.230 1.495 1.740 1.505
(*) Bez nosača registarskih tablica.
(**) Sa nosačem registarskih tablica.
15710000555-122-333
190
