2021 FIAT 124 SPIDER Knjižica za upotrebu i održavanje (in Serbian)

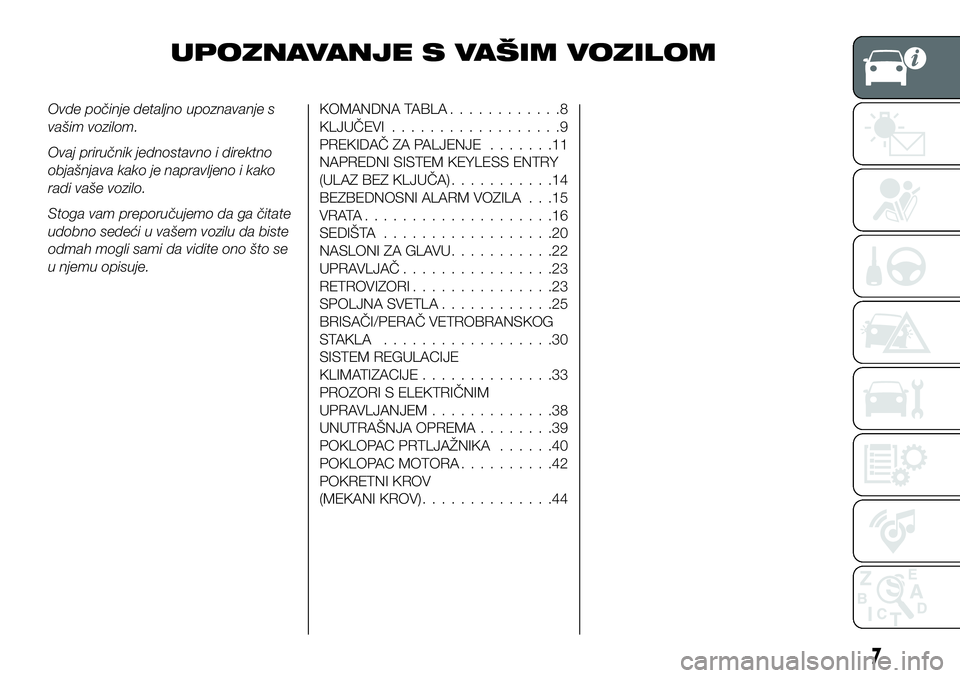

UPOZNAVANJE S VAŠIM VOZILOM
Ovde počinje detaljno upoznavanje s
vašim vozilom.
Ovaj priručnik jednostavno i direktno
objašnjava kako je napravljeno i kako
radi vaše vozilo.
Stoga vam preporučujemo da ga čitate
udobno sedeći u vašem vozilu da biste
odmah mogli sami da vidite ono što se
u njemu opisuje.KOMANDNA TABLA............8
KLJUČEVI..................9
PREKIDAČ ZA PALJENJE.......11
NAPREDNI SISTEM KEYLESS ENTRY
(ULAZ BEZ KLJUČA)...........14
BEZBEDNOSNI ALARM VOZILA . . .15
VRATA....................16
SEDIŠTA..................20
NASLONI ZA GLAVU...........22
UPRAVLJAČ................23
RETROVIZORI...............23
SPOLJNA SVETLA............25
BRISAČI/PERAČ VETROBRANSKOG
STAKLA..................30
SISTEM REGULACIJE
KLIMATIZACIJE..............33
PROZORI S ELEKTRIČNIM
UPRAVLJANJEM.............38
UNUTRAŠNJA OPREMA........39
POKLOPAC PRTLJAŽNIKA......40
POKLOPAC MOTORA..........42
POKRETNI KROV
(MEKANI KROV)..............44
7

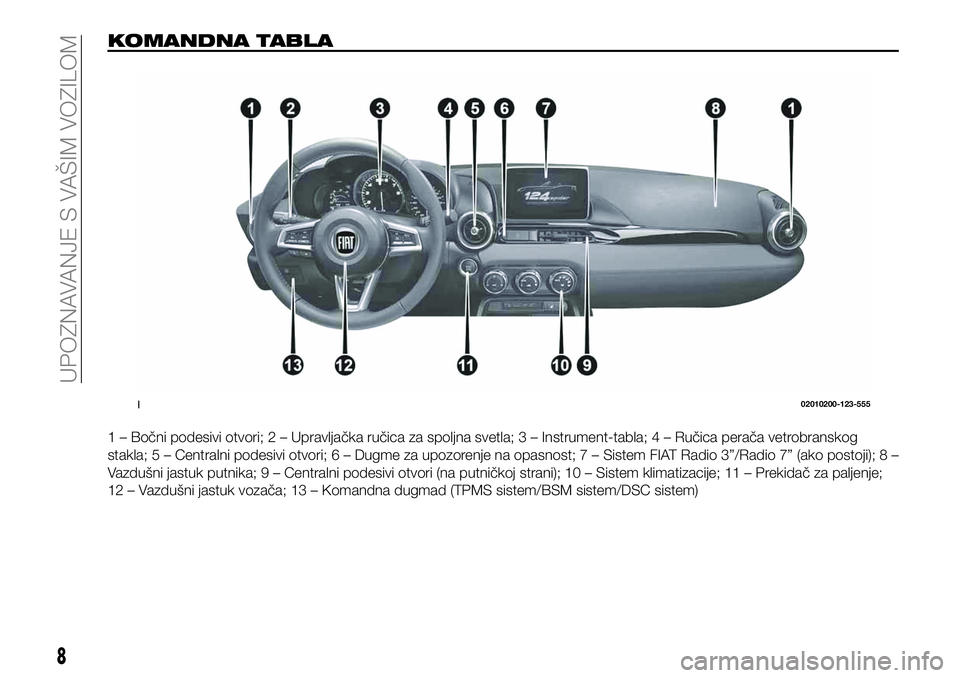

KOMANDNA TABLA
1 – Bočni podesivi otvori; 2 – Upravljačka ručica za spoljna svetla; 3 – Instrument-tabla; 4 – Ručica perača vetrobranskog
stakla; 5 – Centralni podesivi otvori; 6 – Dugme za upozorenje na opasnost; 7 – Sistem FIAT Radio 3”/Radio 7” (ako postoji); 8 –
Vazdušni jastuk putnika; 9 – Centralni podesivi otvori (na putničkoj strani); 10 – Sistem klimatizacije; 11 – Prekidač za paljenje;
12 – Vazdušni jastuk vozača; 13 – Komandna dugmad (TPMS sistem/BSM sistem/DSC sistem)
102010200-123-555
8
UPOZNAVANJE S VAŠIM VOZILOM

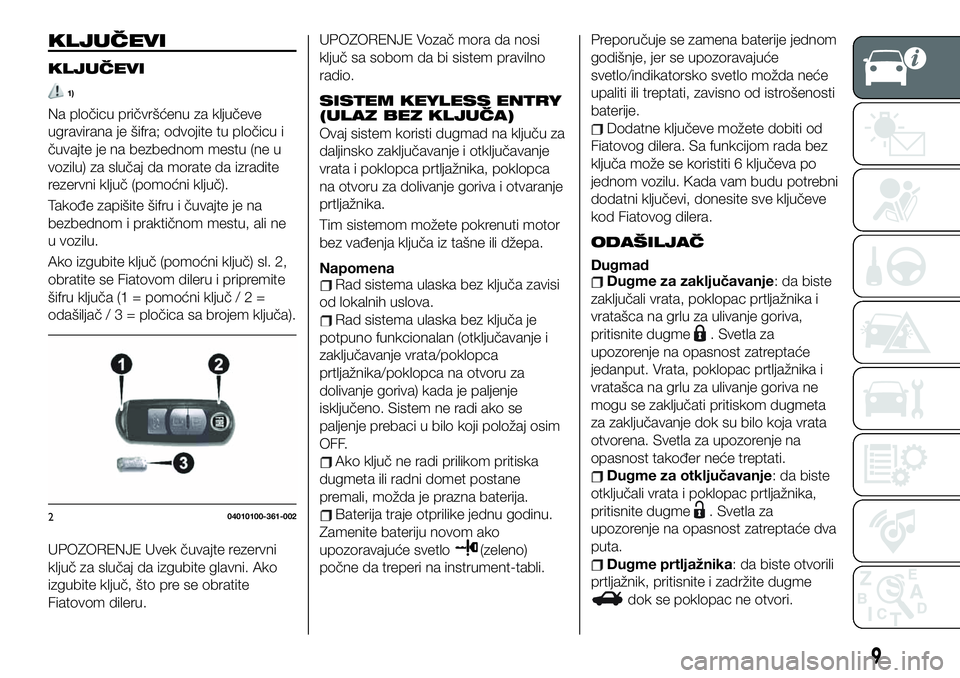

KLJUČEVI
KLJUČEVI
1)
Na pločicu pričvršćenu za ključeve
ugravirana je šifra; odvojite tu pločicu i
čuvajte je na bezbednom mestu (ne u
vozilu) za slučaj da morate da izradite
rezervni ključ (pomoćni ključ).
Takođe zapišite šifru i čuvajte je na
bezbednom i praktičnom mestu, ali ne
u vozilu.
Ako izgubite ključ (pomoćni ključ) sl. 2,
obratite se Fiatovom dileru i pripremite
šifru ključa (1 = pomoćni ključ/2=
odašiljač/3=pločica sa brojem ključa).
UPOZORENJE Uvek čuvajte rezervni
ključ za slučaj da izgubite glavni. Ako
izgubite ključ, što pre se obratite
Fiatovom dileru.UPOZORENJE Vozač mora da nosi
ključ sa sobom da bi sistem pravilno
radio.
SISTEM KEYLESS ENTRY
(ULAZ BEZ KLJUČA)
Ovaj sistem koristi dugmad na ključu za
daljinsko zaključavanje i otključavanje
vrata i poklopca prtljažnika, poklopca
na otvoru za dolivanje goriva i otvaranje
prtljažnika.
Tim sistemom možete pokrenuti motor
bez vađenja ključa iz tašne ili džepa.
Napomena
Rad sistema ulaska bez ključa zavisi
od lokalnih uslova.
Rad sistema ulaska bez ključa je
potpuno funkcionalan (otključavanje i
zaključavanje vrata/poklopca
prtljažnika/poklopca na otvoru za
dolivanje goriva) kada je paljenje
isključeno. Sistem ne radi ako se
paljenje prebaci u bilo koji položaj osim
OFF.
Ako ključ ne radi prilikom pritiska
dugmeta ili radni domet postane
premali, možda je prazna baterija.
Baterija traje otprilike jednu godinu.
Zamenite bateriju novom ako
upozoravajuće svetlo
(zeleno)
počne da treperi na instrument-tabli.Preporučuje se zamena baterije jednom
godišnje, jer se upozoravajuće
svetlo/indikatorsko svetlo možda neće
upaliti ili treptati, zavisno od istrošenosti
baterije.
Dodatne ključeve možete dobiti od
Fiatovog dilera. Sa funkcijom rada bez
ključa može se koristiti 6 ključeva po
jednom vozilu. Kada vam budu potrebni
dodatni ključevi, donesite sve ključeve
kod Fiatovog dilera.
ODAŠILJAČ
DugmadDugme za zaključavanje: da biste
zaključali vrata, poklopac prtljažnika i
vratašca na grlu za ulivanje goriva,
pritisnite dugme
. Svetla za
upozorenje na opasnost zatreptaće
jedanput. Vrata, poklopac prtljažnika i
vratašca na grlu za ulivanje goriva ne
mogu se zaključati pritiskom dugmeta
za zaključavanje dok su bilo koja vrata
otvorena. Svetla za upozorenje na
opasnost također neće treptati.
Dugme za otključavanje: da biste
otključali vrata i poklopac prtljažnika,
pritisnite dugme
. Svetla za
upozorenje na opasnost zatreptaće dva
puta.
Dugme prtljažnika: da biste otvorili
prtljažnik, pritisnite i zadržite dugme
dok se poklopac ne otvori.
204010100-361-002
9

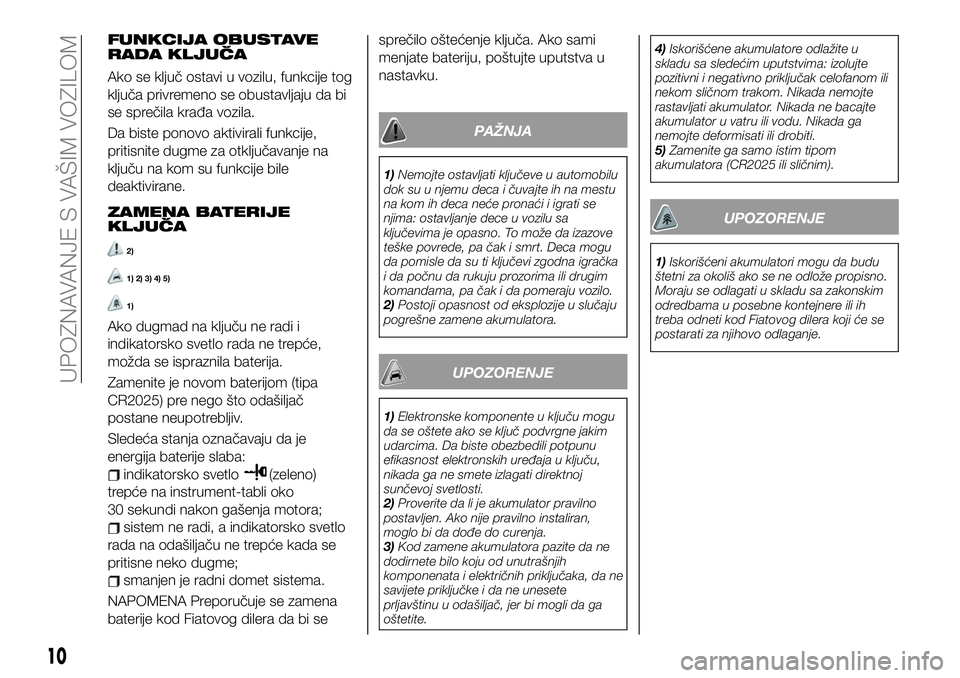

FUNKCIJA OBUSTAVE
RADA KLJUČA
Ako se ključ ostavi u vozilu, funkcije tog
ključa privremeno se obustavljaju da bi
se sprečila krađa vozila.
Da biste ponovo aktivirali funkcije,
pritisnite dugme za otključavanje na
ključu na kom su funkcije bile
deaktivirane.
ZAMENA BATERIJE
KLJUČA
2)
1) 2) 3) 4) 5)
1)
Ako dugmad na ključu ne radi i
indikatorsko svetlo rada ne trepće,
možda se ispraznila baterija.
Zamenite je novom baterijom (tipa
CR2025) pre nego što odašiljač
postane neupotrebljiv.
Sledeća stanja označavaju da je
energija baterije slaba:
indikatorsko svetlo(zeleno)
trepće na instrument-tabli oko
30 sekundi nakon gašenja motora;
sistem ne radi, a indikatorsko svetlo
rada na odašiljaču ne trepće kada se
pritisne neko dugme;
smanjen je radni domet sistema.
NAPOMENA Preporučuje se zamena
baterije kod Fiatovog dilera da bi sesprečilo oštećenje ključa. Ako sami
menjate bateriju, poštujte uputstva u
nastavku.
PAŽNJA
1)Nemojte ostavljati ključeve u automobilu
dok su u njemu deca i čuvajte ih na mestu
na kom ih deca neće pronaći i igrati se
njima: ostavljanje dece u vozilu sa
ključevima je opasno. To može da izazove
teške povrede, pa čak i smrt. Deca mogu
da pomisle da su ti ključevi zgodna igračka
i da počnu da rukuju prozorima ili drugim
komandama, pa čak i da pomeraju vozilo.
2)Postoji opasnost od eksplozije u slučaju
pogrešne zamene akumulatora.
UPOZORENJE
1)Elektronske komponente u ključu mogu
da se oštete ako se ključ podvrgne jakim
udarcima. Da biste obezbedili potpunu
efikasnost elektronskih uređaja u ključu,
nikada ga ne smete izlagati direktnoj
sunčevoj svetlosti.
2)Proverite da li je akumulator pravilno
postavljen. Ako nije pravilno instaliran,
moglo bi da dođe do curenja.
3)Kod zamene akumulatora pazite da ne
dodirnete bilo koju od unutrašnjih
komponenata i električnih priključaka, da ne
savijete priključke i da ne unesete
prljavštinu u odašiljač, jer bi mogli da ga
oštetite.4)Iskorišćene akumulatore odlažite u
skladu sa sledećim uputstvima: izolujte
pozitivni i negativno priključak celofanom ili
nekom sličnom trakom. Nikada nemojte
rastavljati akumulator. Nikada ne bacajte
akumulator u vatru ili vodu. Nikada ga
nemojte deformisati ili drobiti.
5)Zamenite ga samo istim tipom
akumulatora (CR2025 ili sličnim).
UPOZORENJE
1)Iskorišćeni akumulatori mogu da budu
štetni za okoliš ako se ne odlože propisno.
Moraju se odlagati u skladu sa zakonskim
odredbama u posebne kontejnere ili ih
treba odneti kod Fiatovog dilera koji će se
postarati za njihovo odlaganje.
10
UPOZNAVANJE S VAŠIM VOZILOM

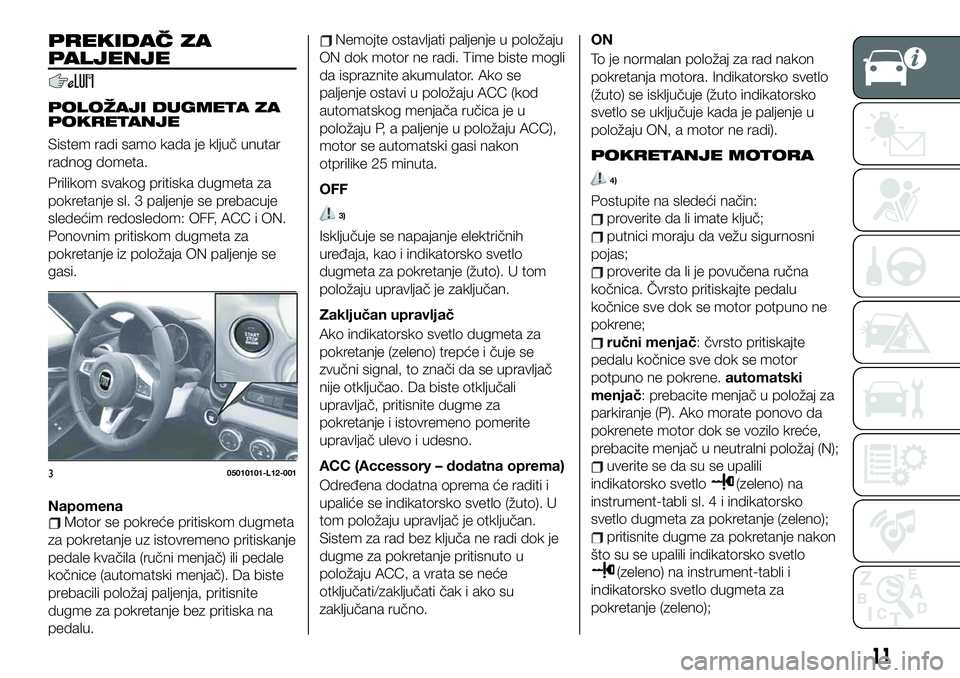

PREKIDAČ ZA
PALJENJE
POLOŽAJI DUGMETA ZA
POKRETANJE
Sistem radi samo kada je ključ unutar
radnog dometa.
Prilikom svakog pritiska dugmeta za
pokretanje sl. 3 paljenje se prebacuje
sledećim redosledom: OFF, ACC i ON.
Ponovnim pritiskom dugmeta za
pokretanje iz položaja ON paljenje se
gasi.
Napomena
Motor se pokreće pritiskom dugmeta
za pokretanje uz istovremeno pritiskanje
pedale kvačila (ručni menjač) ili pedale
kočnice (automatski menjač). Da biste
prebacili položaj paljenja, pritisnite
dugme za pokretanje bez pritiska na
pedalu.
Nemojte ostavljati paljenje u položaju
ON dok motor ne radi. Time biste mogli
da ispraznite akumulator. Ako se
paljenje ostavi u položaju ACC (kod
automatskog menjača ručica je u
položaju P, a paljenje u položaju ACC),
motor se automatski gasi nakon
otprilike 25 minuta.
OFF
3)
Isključuje se napajanje električnih
uređaja, kao i indikatorsko svetlo
dugmeta za pokretanje (žuto). U tom
položaju upravljač je zaključan.
Zaključan upravljač
Ako indikatorsko svetlo dugmeta za
pokretanje (zeleno) trepće i čuje se
zvučni signal, to znači da se upravljač
nije otključao. Da biste otključali
upravljač, pritisnite dugme za
pokretanje i istovremeno pomerite
upravljač ulevo i udesno.
ACC (Accessory – dodatna oprema)
Određena dodatna oprema će raditi i
upaliće se indikatorsko svetlo (žuto). U
tom položaju upravljač je otključan.
Sistem za rad bez ključa ne radi dok je
dugme za pokretanje pritisnuto u
položaju ACC, a vrata se neće
otključati/zaključati čak i ako su
zaključana ručno.ON
To je normalan položaj za rad nakon
pokretanja motora. Indikatorsko svetlo
(žuto) se isključuje (žuto indikatorsko
svetlo se uključuje kada je paljenje u
položaju ON, a motor ne radi).
POKRETANJE MOTORA
4)
Postupite na sledeći način:
proverite da li imate ključ;
putnici moraju da vežu sigurnosni
pojas;
proverite da li je povučena ručna
kočnica. Čvrsto pritiskajte pedalu
kočnice sve dok se motor potpuno ne
pokrene;
ručni menjač: čvrsto pritiskajte
pedalu kočnice sve dok se motor
potpuno ne pokrene.automatski
menjač: prebacite menjač u položaj za
parkiranje (P). Ako morate ponovo da
pokrenete motor dok se vozilo kreće,
prebacite menjač u neutralni položaj (N);
uverite se da su se upalili
indikatorsko svetlo
(zeleno) na
instrument-tabli sl. 4 i indikatorsko
svetlo dugmeta za pokretanje (zeleno);
pritisnite dugme za pokretanje nakon
što su se upalili indikatorsko svetlo
(zeleno) na instrument-tabli i
indikatorsko svetlo dugmeta za
pokretanje (zeleno);
305010101-L12-001
11

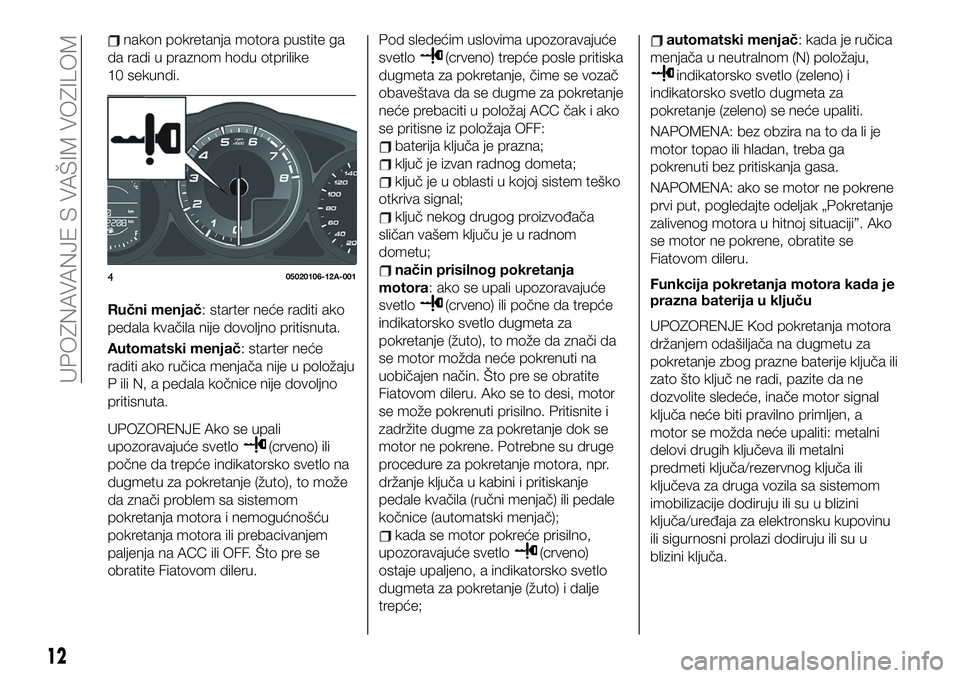

nakon pokretanja motora pustite ga
da radi u praznom hodu otprilike
10 sekundi.
Ručni menjač: starter neće raditi ako
pedala kvačila nije dovoljno pritisnuta.
Automatski menjač: starter neće
raditi ako ručica menjača nije u položaju
P ili N, a pedala kočnice nije dovoljno
pritisnuta.
UPOZORENJE Ako se upali
upozoravajuće svetlo
(crveno) ili
počne da trepće indikatorsko svetlo na
dugmetu za pokretanje (žuto), to može
da znači problem sa sistemom
pokretanja motora i nemogućnošću
pokretanja motora ili prebacivanjem
paljenja na ACC ili OFF. Što pre se
obratite Fiatovom dileru.
Pod sledećim uslovima upozoravajuće
svetlo
(crveno) trepće posle pritiska
dugmeta za pokretanje, čime se vozač
obaveštava da se dugme za pokretanje
neće prebaciti u položaj ACC čak i ako
se pritisne iz položaja OFF:
baterija ključa je prazna;
ključ je izvan radnog dometa;
ključ je u oblasti u kojoj sistem teško
otkriva signal;
ključ nekog drugog proizvođača
sličan vašem ključu je u radnom
dometu;
način prisilnog pokretanja
motora: ako se upali upozoravajuće
svetlo
(crveno) ili počne da trepće
indikatorsko svetlo dugmeta za
pokretanje (žuto), to može da znači da
se motor možda neće pokrenuti na
uobičajen način. Što pre se obratite
Fiatovom dileru. Ako se to desi, motor
se može pokrenuti prisilno. Pritisnite i
zadržite dugme za pokretanje dok se
motor ne pokrene. Potrebne su druge
procedure za pokretanje motora, npr.
držanje ključa u kabini i pritiskanje
pedale kvačila (ručni menjač) ili pedale
kočnice (automatski menjač);
kada se motor pokreće prisilno,
upozoravajuće svetlo
(crveno)
ostaje upaljeno, a indikatorsko svetlo
dugmeta za pokretanje (žuto) i dalje
trepće;
automatski menjač: kada je ručica
menjača u neutralnom (N) položaju,
indikatorsko svetlo (zeleno) i
indikatorsko svetlo dugmeta za
pokretanje (zeleno) se neće upaliti.
NAPOMENA: bez obzira na to da li je
motor topao ili hladan, treba ga
pokrenuti bez pritiskanja gasa.
NAPOMENA: ako se motor ne pokrene
prvi put, pogledajte odeljak „Pokretanje
zalivenog motora u hitnoj situaciji”. Ako
se motor ne pokrene, obratite se
Fiatovom dileru.
Funkcija pokretanja motora kada je
prazna baterija u ključu
UPOZORENJE Kod pokretanja motora
držanjem odašiljača na dugmetu za
pokretanje zbog prazne baterije ključa ili
zato što ključ ne radi, pazite da ne
dozvolite sledeće, inače motor signal
ključa neće biti pravilno primljen, a
motor se možda neće upaliti: metalni
delovi drugih ključeva ili metalni
predmeti ključa/rezervnog ključa ili
ključeva za druga vozila sa sistemom
imobilizacije dodiruju ili su u blizini
ključa/uređaja za elektronsku kupovinu
ili sigurnosni prolazi dodiruju ili su u
blizini ključa.
405020106-12A-001
12
UPOZNAVANJE S VAŠIM VOZILOM

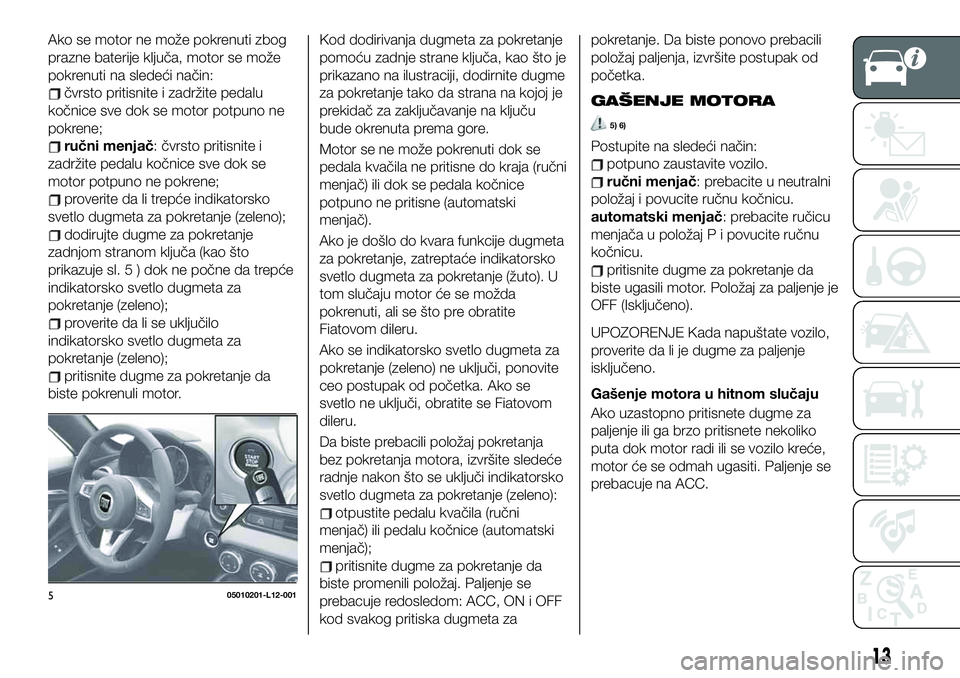

Ako se motor ne može pokrenuti zbog
prazne baterije ključa, motor se može
pokrenuti na sledeći način:
čvrsto pritisnite i zadržite pedalu
kočnice sve dok se motor potpuno ne
pokrene;
ručni menjač: čvrsto pritisnite i
zadržite pedalu kočnice sve dok se
motor potpuno ne pokrene;
proverite da li trepće indikatorsko
svetlo dugmeta za pokretanje (zeleno);
dodirujte dugme za pokretanje
zadnjom stranom ključa (kao što
prikazuje sl. 5 ) dok ne počne da trepće
indikatorsko svetlo dugmeta za
pokretanje (zeleno);
proverite da li se uključilo
indikatorsko svetlo dugmeta za
pokretanje (zeleno);
pritisnite dugme za pokretanje da
biste pokrenuli motor.Kod dodirivanja dugmeta za pokretanje
pomoću zadnje strane ključa, kao što je
prikazano na ilustraciji, dodirnite dugme
za pokretanje tako da strana na kojoj je
prekidač za zaključavanje na ključu
bude okrenuta prema gore.
Motor se ne može pokrenuti dok se
pedala kvačila ne pritisne do kraja (ručni
menjač) ili dok se pedala kočnice
potpuno ne pritisne (automatski
menjač).
Ako je došlo do kvara funkcije dugmeta
za pokretanje, zatreptaće indikatorsko
svetlo dugmeta za pokretanje (žuto). U
tom slučaju motor će se možda
pokrenuti, ali se što pre obratite
Fiatovom dileru.
Ako se indikatorsko svetlo dugmeta za
pokretanje (zeleno) ne uključi, ponovite
ceo postupak od početka. Ako se
svetlo ne uključi, obratite se Fiatovom
dileru.
Da biste prebacili položaj pokretanja
bez pokretanja motora, izvršite sledeće
radnje nakon što se uključi indikatorsko
svetlo dugmeta za pokretanje (zeleno):
otpustite pedalu kvačila (ručni
menjač) ili pedalu kočnice (automatski
menjač);
pritisnite dugme za pokretanje da
biste promenili položaj. Paljenje se
prebacuje redosledom: ACC, ON i OFF
kod svakog pritiska dugmeta zapokretanje. Da biste ponovo prebacili
položaj paljenja, izvršite postupak od
početka.
GAŠENJE MOTORA
5) 6)
Postupite na sledeći način:
potpuno zaustavite vozilo.
ručni menjač: prebacite u neutralni
položaj i povucite ručnu kočnicu.
automatski menjač: prebacite ručicu
menjača u položaj P i povucite ručnu
kočnicu.
pritisnite dugme za pokretanje da
biste ugasili motor. Položaj za paljenje je
OFF (Isključeno).
UPOZORENJE Kada napuštate vozilo,
proverite da li je dugme za paljenje
isključeno.
Gašenje motora u hitnom slučaju
Ako uzastopno pritisnete dugme za
paljenje ili ga brzo pritisnete nekoliko
puta dok motor radi ili se vozilo kreće,
motor će se odmah ugasiti. Paljenje se
prebacuje na ACC.
505010201-L12-001
13

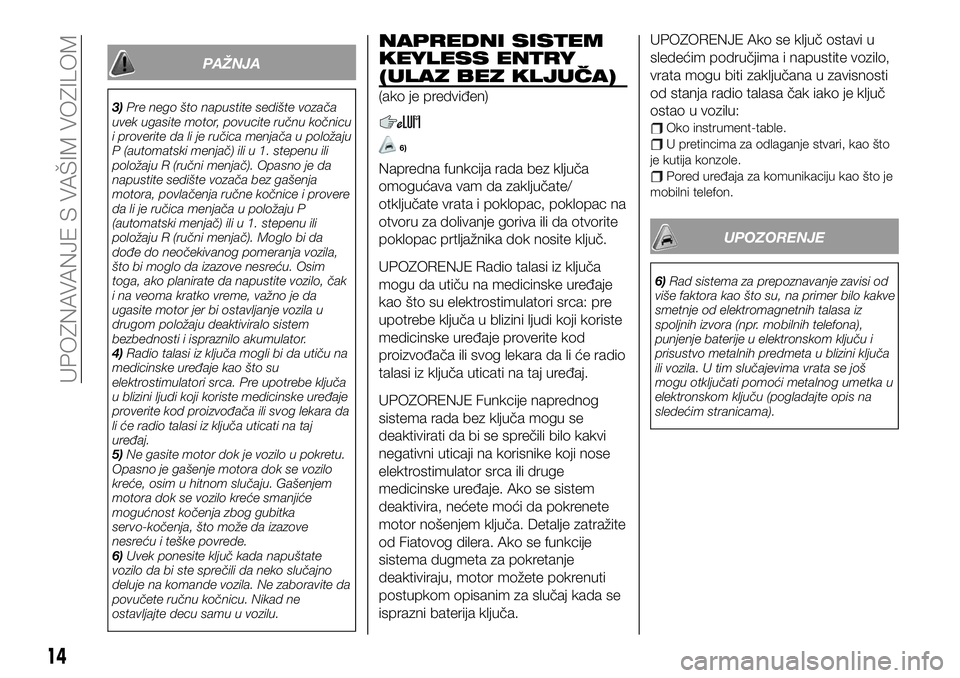

PAŽNJA
3)Pre nego što napustite sedište vozača
uvek ugasite motor, povucite ručnu kočnicu
i proverite da li je ručica menjača u položaju
P (automatski menjač) ili u 1. stepenu ili
položaju R (ručni menjač). Opasno je da
napustite sedište vozača bez gašenja
motora, povlačenja ručne kočnice i provere
da li je ručica menjača u položaju P
(automatski menjač) ili u 1. stepenu ili
položaju R (ručni menjač). Moglo bi da
dođe do neočekivanog pomeranja vozila,
što bi moglo da izazove nesreću. Osim
toga, ako planirate da napustite vozilo, čak
i na veoma kratko vreme, važno je da
ugasite motor jer bi ostavljanje vozila u
drugom položaju deaktiviralo sistem
bezbednosti i ispraznilo akumulator.
4)Radio talasi iz ključa mogli bi da utiču na
medicinske uređaje kao što su
elektrostimulatori srca. Pre upotrebe ključa
u blizini ljudi koji koriste medicinske uređaje
proverite kod proizvođača ili svog lekara da
li će radio talasi iz ključa uticati na taj
uređaj.
5)Ne gasite motor dok je vozilo u pokretu.
Opasno je gašenje motora dok se vozilo
kreće, osim u hitnom slučaju. Gašenjem
motora dok se vozilo kreće smanjiće
mogućnost kočenja zbog gubitka
servo-kočenja, što može da izazove
nesreću i teške povrede.
6)Uvek ponesite ključ kada napuštate
vozilo da bi ste sprečili da neko slučajno
deluje na komande vozila. Ne zaboravite da
povučete ručnu kočnicu. Nikad ne
ostavljajte decu samu u vozilu.
NAPREDNI SISTEM
KEYLESS ENTRY
(ULAZ BEZ KLJUČA)
(ako je predviđen)
6)
Napredna funkcija rada bez ključa
omogućava vam da zaključate/
otključate vrata i poklopac, poklopac na
otvoru za dolivanje goriva ili da otvorite
poklopac prtljažnika dok nosite ključ.
UPOZORENJE Radio talasi iz ključa
mogu da utiču na medicinske uređaje
kao što su elektrostimulatori srca: pre
upotrebe ključa u blizini ljudi koji koriste
medicinske uređaje proverite kod
proizvođača ili svog lekara da li će radio
talasi iz ključa uticati na taj uređaj.
UPOZORENJE Funkcije naprednog
sistema rada bez ključa mogu se
deaktivirati da bi se sprečili bilo kakvi
negativni uticaji na korisnike koji nose
elektrostimulator srca ili druge
medicinske uređaje. Ako se sistem
deaktivira, nećete moći da pokrenete
motor nošenjem ključa. Detalje zatražite
od Fiatovog dilera. Ako se funkcije
sistema dugmeta za pokretanje
deaktiviraju, motor možete pokrenuti
postupkom opisanim za slučaj kada se
isprazni baterija ključa.UPOZORENJE Ako se ključ ostavi u
sledećim područjima i napustite vozilo,
vrata mogu biti zaključana u zavisnosti
od stanja radio talasa čak iako je ključ
ostao u vozilu:
Oko instrument-table.U pretincima za odlaganje stvari, kao što
je kutija konzole.
Pored uređaja za komunikaciju kao što je
mobilni telefon.
UPOZORENJE
6)Rad sistema za prepoznavanje zavisi od
više faktora kao što su, na primer bilo kakve
smetnje od elektromagnetnih talasa iz
spoljnih izvora (npr. mobilnih telefona),
punjenje baterije u elektronskom ključu i
prisustvo metalnih predmeta u blizini ključa
ili vozila. U tim slučajevima vrata se još
mogu otključati pomoći metalnog umetka u
elektronskom ključu (pogladajte opis na
sledećim stranicama).
14
UPOZNAVANJE S VAŠIM VOZILOM
