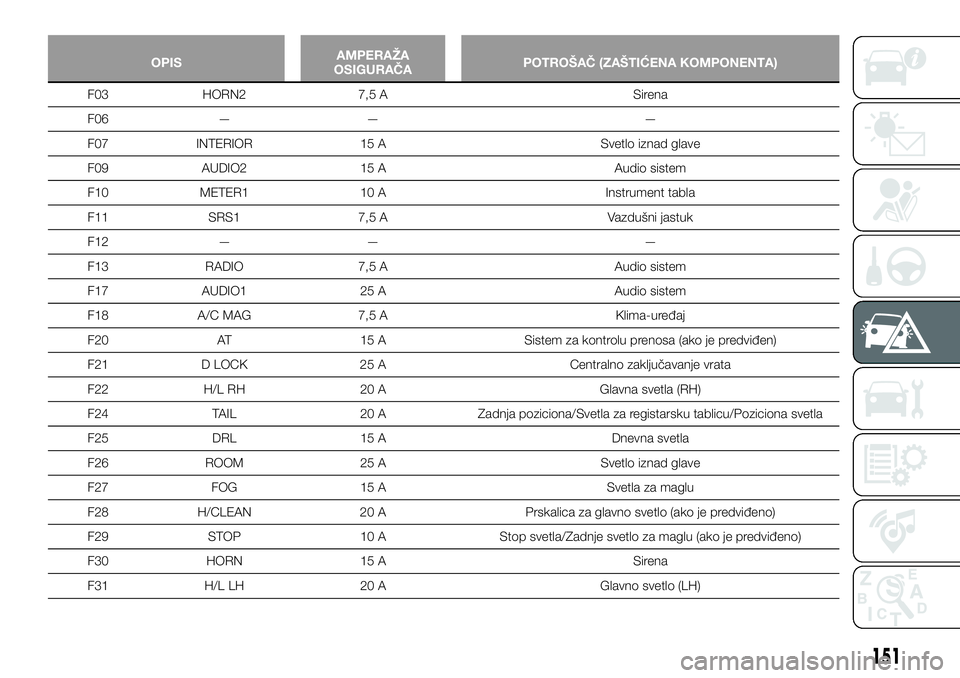

OPISAMPERAŽA
OSIGURAČAPOTROŠAČ (ZAŠTIĆENA KOMPONENTA)
F03 HORN2 7,5 A Sirena
F06 — — —
F07 INTERIOR 15 A Svetlo iznad glave
F09 AUDIO2 15 A Audio sistem
F10 METER1 10 A Instrument tabla
F11 SRS1 7,5 A Vazdušni jastuk
F12 — — —
F13 RADIO 7,5 A Audio sistem
F17 AUDIO1 25 A Audio sistem
F18 A/C MAG 7,5 A Klima-uređaj
F20 AT 15 A Sistem za kontrolu prenosa (ako je predviđen)
F21 D LOCK 25 A Centralno zaključavanje vrata
F22 H/L RH 20 A Glavna svetla (RH)
F24 TAIL 20 A Zadnja poziciona/Svetla za registarsku tablicu/Poziciona svetla
F25 DRL 15 A Dnevna svetla
F26 ROOM 25 A Svetlo iznad glave
F27 FOG 15 A Svetla za maglu
F28 H/CLEAN 20 A Prskalica za glavno svetlo (ako je predviđeno)
F29 STOP 10 A Stop svetla/Zadnje svetlo za maglu (ako je predviđeno)
F30 HORN 15 A Sirena
F31 H/L LH 20 A Glavno svetlo (LH)
151

OPISAMPERAŽA
OSIGURAČAPOTROŠAČ (ZAŠTIĆENA KOMPONENTA)
F33 HAZARD 15 ATrepćuće svetlo za upozorenje na opasnost/Svetla za pokazivač
pravca
F36 WIPER 20 A Brisači vetrobranskog stakla
F37 CABIN + B 50 A Za zaštitu od različitih kola
F38 — — —
F39 — — —
F42 EVPS 30 A —
F43 FAN1 30 A Rashladni ventilator
F44 FAN2 40 A Rashladni ventilator
F47 DEFOG 30 A Grejač zadnjeg stakla
F48 IG2 30 A Za zaštitu od različitih kola
F50 HEATER 40 A Klima-uređaj
F51 — — —
F52 — — —
152
U HITNOM SLUČAJU

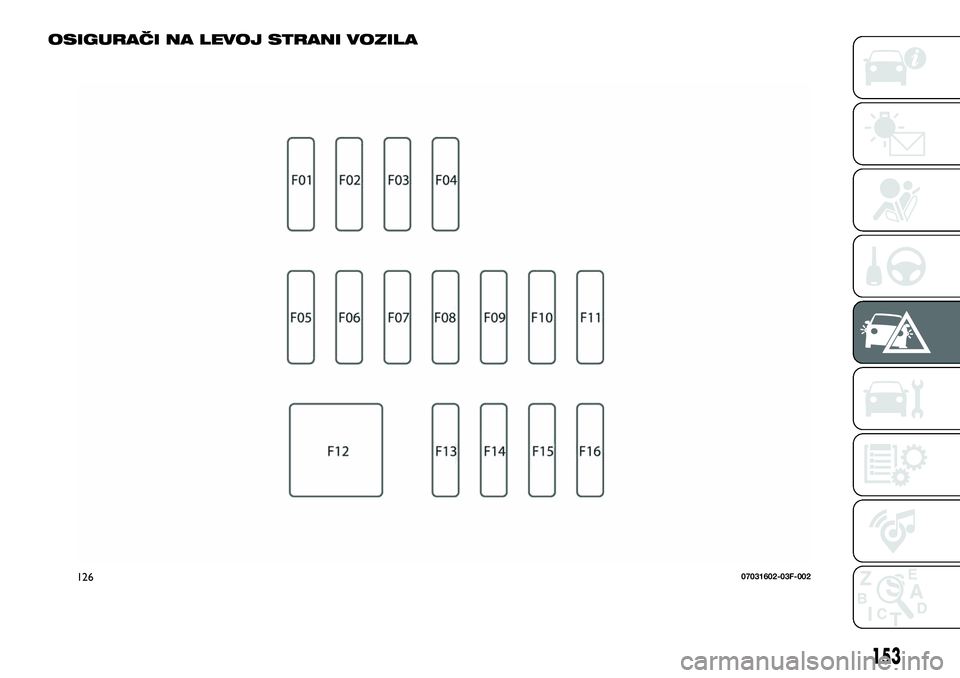

OSIGURAČI NA LEVOJ STRANI VOZILA
12607031602-03F-002
153

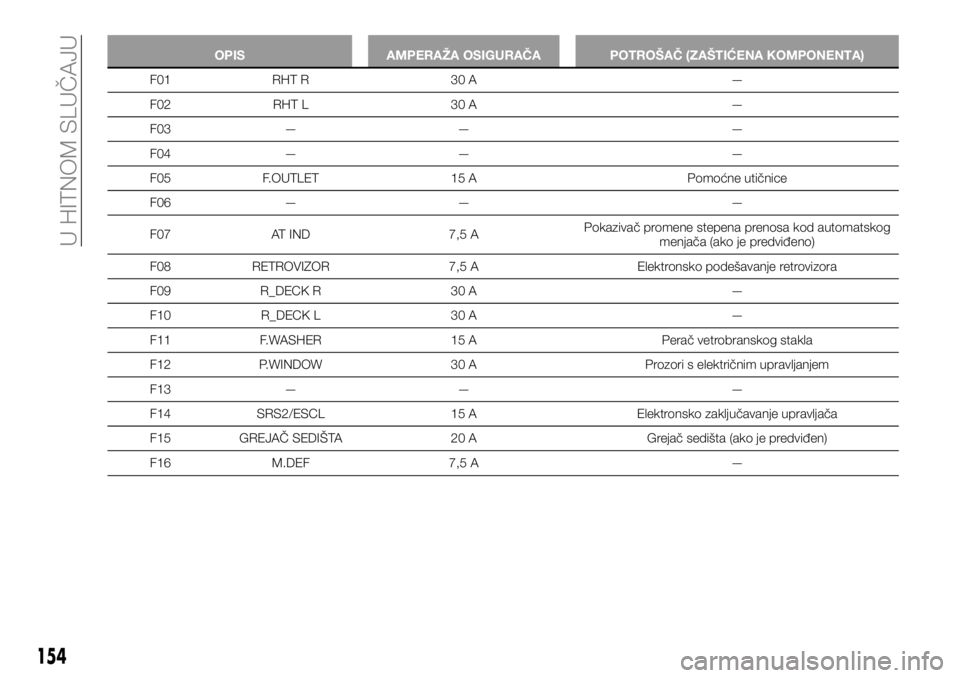

OPIS AMPERAŽA OSIGURAČA POTROŠAČ (ZAŠTIĆENA KOMPONENTA)
F01 RHT R 30 A —
F02 RHT L 30 A —
F03 — — —
F04 — — —
F05 F.OUTLET 15 A Pomoćne utičnice
F06 — — —
F07 AT IND 7,5 APokazivač promene stepena prenosa kod automatskog
menjača (ako je predviđeno)
F08 RETROVIZOR 7,5 A Elektronsko podešavanje retrovizora
F09 R_DECK R 30 A —
F10 R_DECK L 30 A —
F11 F.WASHER 15 A Perač vetrobranskog stakla
F12 P.WINDOW 30 A Prozori s električnim upravljanjem
F13 — — —
F14 SRS2/ESCL 15 A Elektronsko zaključavanje upravljača
F15 GREJAČ SEDIŠTA 20 A Grejač sedišta (ako je predviđen)
F16 M.DEF 7,5 A —
154
U HITNOM SLUČAJU

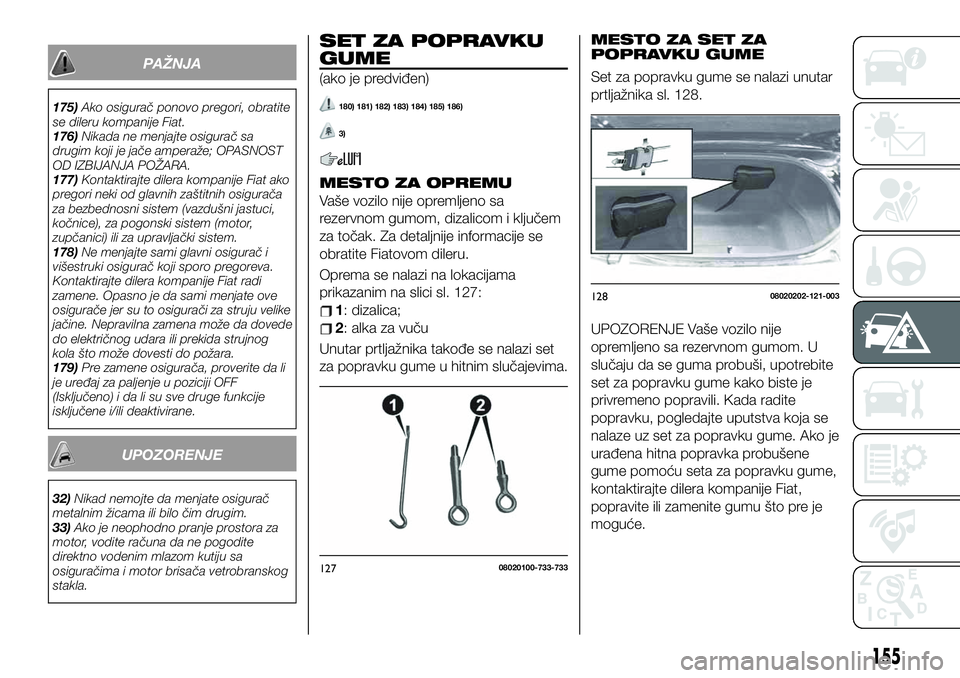

PAŽNJA
175)Ako osigurač ponovo pregori, obratite
se dileru kompanije Fiat.
176)Nikada ne menjajte osigurač sa
drugim koji je jače amperaže; OPASNOST
OD IZBIJANJA POŽARA.
177)Kontaktirajte dilera kompanije Fiat ako
pregori neki od glavnih zaštitnih osigurača
za bezbednosni sistem (vazdušni jastuci,
kočnice), za pogonski sistem (motor,
zupčanici) ili za upravljački sistem.
178)Ne menjajte sami glavni osigurač i
višestruki osigurač koji sporo pregoreva.
Kontaktirajte dilera kompanije Fiat radi
zamene. Opasno je da sami menjate ove
osigurače jer su to osigurači za struju velike
jačine. Nepravilna zamena može da dovede
do električnog udara ili prekida strujnog
kola što može dovesti do požara.
179)Pre zamene osigurača, proverite da li
je uređaj za paljenje u poziciji OFF
(Isključeno) i da li su sve druge funkcije
isključene i/ili deaktivirane.
UPOZORENJE
32)Nikad nemojte da menjate osigurač
metalnim žicama ili bilo čim drugim.
33)Ako je neophodno pranje prostora za
motor, vodite računa da ne pogodite
direktno vodenim mlazom kutiju sa
osiguračima i motor brisača vetrobranskog
stakla.
SET ZA POPRAVKU
GUME
(ako je predviđen)
180) 181) 182) 183) 184) 185) 186)
3)
MESTO ZA OPREMU
Vaše vozilo nije opremljeno sa
rezervnom gumom, dizalicom i ključem
za točak. Za detaljnije informacije se
obratite Fiatovom dileru.
Oprema se nalazi na lokacijama
prikazanim na slici sl. 127:
1: dizalica;
2: alka za vuču
Unutar prtljažnika takođe se nalazi set
za popravku gume u hitnim slučajevima.
MESTO ZA SET ZA
POPRAVKU GUME
Set za popravku gume se nalazi unutar
prtljažnika sl. 128.
UPOZORENJE Vaše vozilo nije
opremljeno sa rezervnom gumom. U
slučaju da se guma probuši, upotrebite
set za popravku gume kako biste je
privremeno popravili. Kada radite
popravku, pogledajte uputstva koja se
nalaze uz set za popravku gume. Ako je
urađena hitna popravka probušene
gume pomoću seta za popravku gume,
kontaktirajte dilera kompanije Fiat,
popravite ili zamenite gumu što pre je
moguće.
12708020100-733-733
12808020202-121-003
155

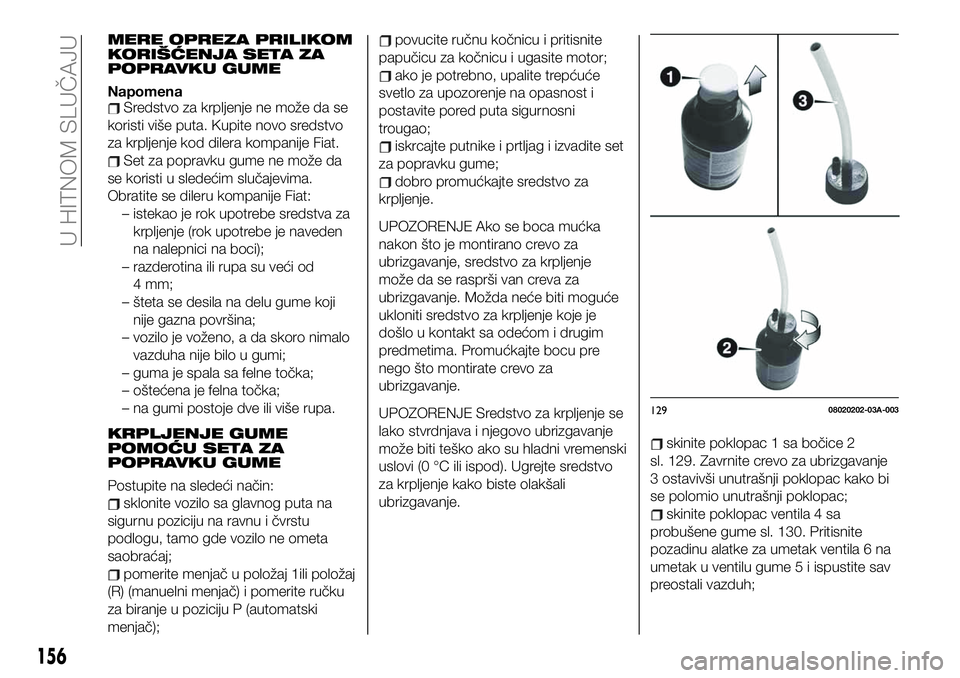

MERE OPREZA PRILIKOM
KORIŠĆENJA SETA ZA
POPRAVKU GUME
NapomenaSredstvo za krpljenje ne može da se
koristi više puta. Kupite novo sredstvo
za krpljenje kod dilera kompanije Fiat.
Set za popravku gume ne može da
se koristi u sledećim slučajevima.
Obratite se dileru kompanije Fiat:
– istekao je rok upotrebe sredstva za
krpljenje (rok upotrebe je naveden
na nalepnici na boci);
– razderotina ili rupa su veći od
4 mm;
– šteta se desila na delu gume koji
nije gazna površina;
– vozilo je voženo, a da skoro nimalo
vazduha nije bilo u gumi;
– guma je spala sa felne točka;
– oštećena je felna točka;
– na gumi postoje dve ili više rupa.
KRPLJENJE GUME
POMOĆU SETA ZA
POPRAVKU GUME
Postupite na sledeći način:
sklonite vozilo sa glavnog puta na
sigurnu poziciju na ravnu i čvrstu
podlogu, tamo gde vozilo ne ometa
saobraćaj;
pomerite menjač u položaj 1ili položaj
(R) (manuelni menjač) i pomerite ručku
za biranje u poziciju P (automatski
menjač);
povucite ručnu kočnicu i pritisnite
papučicu za kočnicu i ugasite motor;
ako je potrebno, upalite trepćuće
svetlo za upozorenje na opasnost i
postavite pored puta sigurnosni
trougao;
iskrcajte putnike i prtljag i izvadite set
za popravku gume;
dobro promućkajte sredstvo za
krpljenje.
UPOZORENJE Ako se boca mućka
nakon što je montirano crevo za
ubrizgavanje, sredstvo za krpljenje
može da se rasprši van creva za
ubrizgavanje. Možda neće biti moguće
ukloniti sredstvo za krpljenje koje je
došlo u kontakt sa odećom i drugim
predmetima. Promućkajte bocu pre
nego što montirate crevo za
ubrizgavanje.
UPOZORENJE Sredstvo za krpljenje se
lako stvrdnjava i njegovo ubrizgavanje
može biti teško ako su hladni vremenski
uslovi (0 °C ili ispod). Ugrejte sredstvo
za krpljenje kako biste olakšali
ubrizgavanje.
skinite poklopac 1 sa bočice 2
sl. 129. Zavrnite crevo za ubrizgavanje
3 ostavivši unutrašnji poklopac kako bi
se polomio unutrašnji poklopac;
skinite poklopac ventila 4 sa
probušene gume sl. 130. Pritisnite
pozadinu alatke za umetak ventila 6 na
umetak u ventilu gume 5 i ispustite sav
preostali vazduh;
12908020202-03A-003
156
U HITNOM SLUČAJU

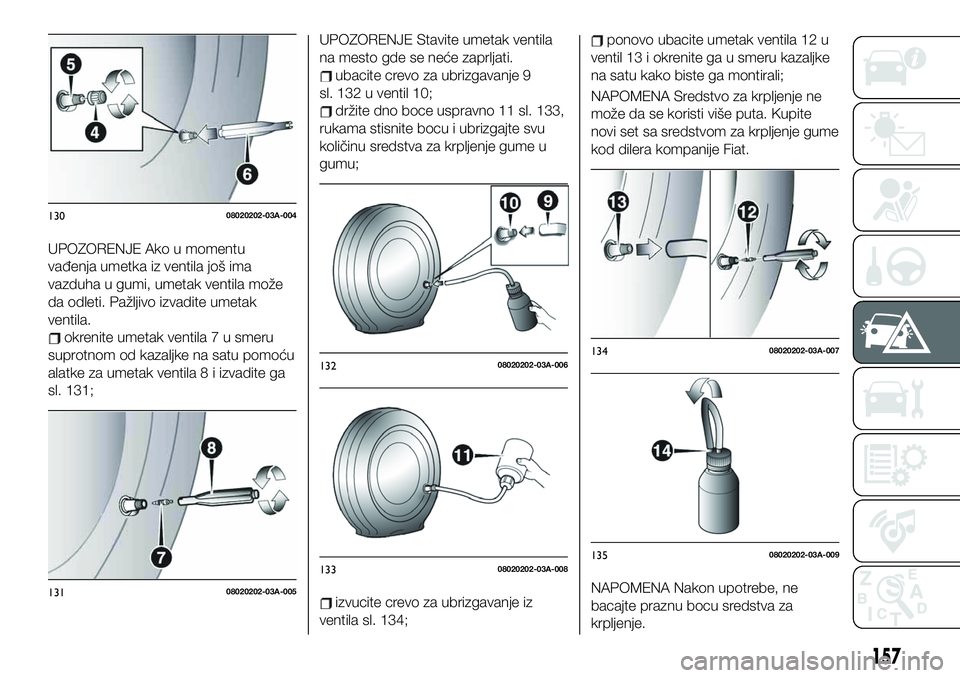

UPOZORENJE Ako u momentu
vađenja umetka iz ventila još ima
vazduha u gumi, umetak ventila može
da odleti. Pažljivo izvadite umetak
ventila.
okrenite umetak ventila 7 u smeru
suprotnom od kazaljke na satu pomoću
alatke za umetak ventila 8 i izvadite ga
sl. 131;
UPOZORENJE Stavite umetak ventila
na mesto gde se neće zaprljati.
ubacite crevo za ubrizgavanje 9
sl. 132 u ventil 10;
držite dno boce uspravno 11 sl. 133,
rukama stisnite bocu i ubrizgajte svu
količinu sredstva za krpljenje gume u
gumu;
izvucite crevo za ubrizgavanje iz
ventila sl. 134;
ponovo ubacite umetak ventila 12 u
ventil 13 i okrenite ga u smeru kazaljke
na satu kako biste ga montirali;
NAPOMENA Sredstvo za krpljenje ne
može da se koristi više puta. Kupite
novi set sa sredstvom za krpljenje gume
kod dilera kompanije Fiat.
NAPOMENA Nakon upotrebe, ne
bacajte praznu bocu sredstva za
krpljenje.
13008020202-03A-004
13108020202-03A-005
13208020202-03A-006
13308020202-03A-008
13408020202-03A-007
13508020202-03A-009
157

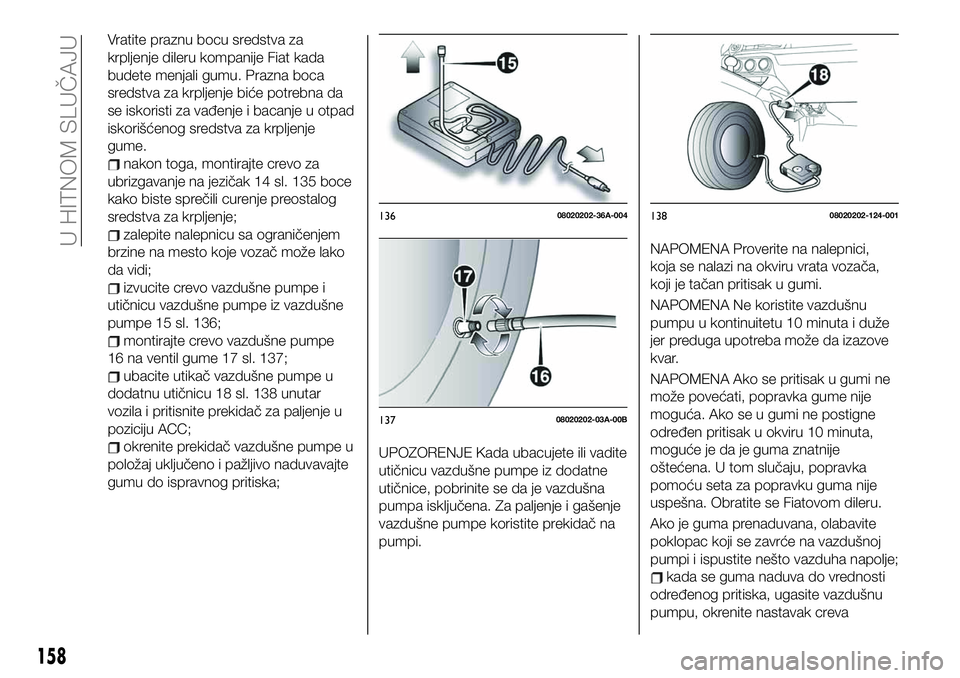

Vratite praznu bocu sredstva za
krpljenje dileru kompanije Fiat kada
budete menjali gumu. Prazna boca
sredstva za krpljenje biće potrebna da
se iskoristi za vađenje i bacanje u otpad
iskorišćenog sredstva za krpljenje
gume.
nakon toga, montirajte crevo za
ubrizgavanje na jezičak 14 sl. 135 boce
kako biste sprečili curenje preostalog
sredstva za krpljenje;
zalepite nalepnicu sa ograničenjem
brzine na mesto koje vozač može lako
da vidi;
izvucite crevo vazdušne pumpe i
utičnicu vazdušne pumpe iz vazdušne
pumpe 15 sl. 136;
montirajte crevo vazdušne pumpe
16 na ventil gume 17 sl. 137;
ubacite utikač vazdušne pumpe u
dodatnu utičnicu 18 sl. 138 unutar
vozila i pritisnite prekidač za paljenje u
poziciju ACC;
okrenite prekidač vazdušne pumpe u
položaj uključeno i pažljivo naduvavajte
gumu do ispravnog pritiska;UPOZORENJE Kada ubacujete ili vadite
utičnicu vazdušne pumpe iz dodatne
utičnice, pobrinite se da je vazdušna
pumpa isključena. Za paljenje i gašenje
vazdušne pumpe koristite prekidač na
pumpi.
NAPOMENA Proverite na nalepnici,
koja se nalazi na okviru vrata vozača,
koji je tačan pritisak u gumi.
NAPOMENA Ne koristite vazdušnu
pumpu u kontinuitetu 10 minuta i duže
jer preduga upotreba može da izazove
kvar.
NAPOMENA Ako se pritisak u gumi ne
može povećati, popravka gume nije
moguća. Ako se u gumi ne postigne
određen pritisak u okviru 10 minuta,
moguće je da je guma znatnije
oštećena. U tom slučaju, popravka
pomoću seta za popravku guma nije
uspešna. Obratite se Fiatovom dileru.
Ako je guma prenaduvana, olabavite
poklopac koji se zavrće na vazdušnoj
pumpi i ispustite nešto vazduha napolje;
kada se guma naduva do vrednosti
određenog pritiska, ugasite vazdušnu
pumpu, okrenite nastavak creva
13608020202-36A-004
13708020202-03A-00B
13808020202-124-001
158
