2021 FIAT 124 SPIDER Knjižica za upotrebu i održavanje (in Serbian)

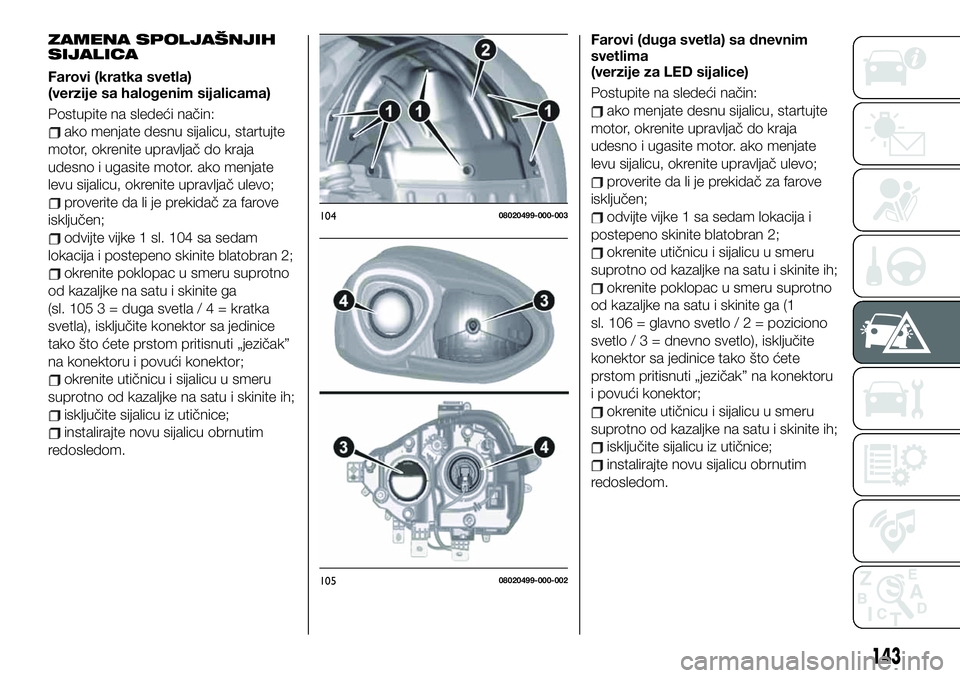

ZAMENA SPOLJAŠNJIH
SIJALICA
Farovi (kratka svetla)
(verzije sa halogenim sijalicama)
Postupite na sledeći način:
ako menjate desnu sijalicu, startujte
motor, okrenite upravljač do kraja
udesno i ugasite motor. ako menjate
levu sijalicu, okrenite upravljač ulevo;
proverite da li je prekidač za farove
isključen;
odvijte vijke 1 sl. 104 sa sedam
lokacija i postepeno skinite blatobran 2;
okrenite poklopac u smeru suprotno
od kazaljke na satu i skinite ga
(sl. 105 3 = duga svetla/4=kratka
svetla), isključite konektor sa jedinice
tako što ćete prstom pritisnuti „jezičak”
na konektoru i povući konektor;
okrenite utičnicu i sijalicu u smeru
suprotno od kazaljke na satu i skinite ih;
isključite sijalicu iz utičnice;
instalirajte novu sijalicu obrnutim
redosledom.Farovi (duga svetla) sa dnevnim
svetlima
(verzije za LED sijalice)
Postupite na sledeći način:
ako menjate desnu sijalicu, startujte
motor, okrenite upravljač do kraja
udesno i ugasite motor. ako menjate
levu sijalicu, okrenite upravljač ulevo;
proverite da li je prekidač za farove
isključen;
odvijte vijke 1 sa sedam lokacija i
postepeno skinite blatobran 2;
okrenite utičnicu i sijalicu u smeru
suprotno od kazaljke na satu i skinite ih;
okrenite poklopac u smeru suprotno
od kazaljke na satu i skinite ga (1
sl. 106 = glavno svetlo/2=poziciono
svetlo/3=dnevno svetlo), isključite
konektor sa jedinice tako što ćete
prstom pritisnuti „jezičak” na konektoru
i povući konektor;
okrenite utičnicu i sijalicu u smeru
suprotno od kazaljke na satu i skinite ih;
isključite sijalicu iz utičnice;
instalirajte novu sijalicu obrnutim
redosledom.
10408020499-000-003
10508020499-000-002
143

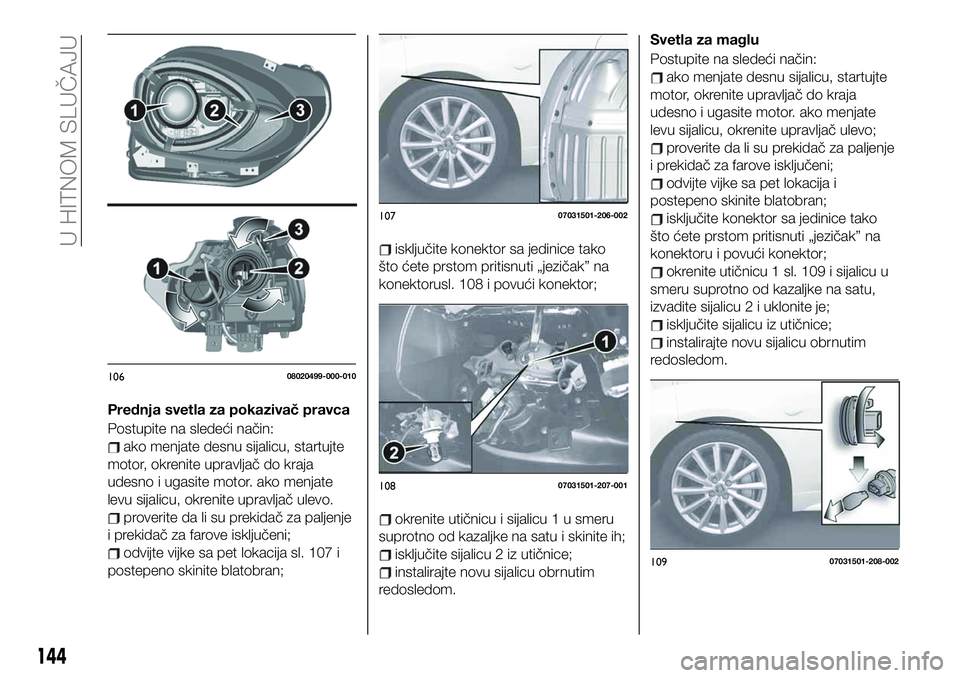

Prednja svetla za pokazivač pravca
Postupite na sledeći način:
ako menjate desnu sijalicu, startujte
motor, okrenite upravljač do kraja
udesno i ugasite motor. ako menjate
levu sijalicu, okrenite upravljač ulevo.
proverite da li su prekidač za paljenje
i prekidač za farove isključeni;
odvijte vijke sa pet lokacija sl. 107 i
postepeno skinite blatobran;
isključite konektor sa jedinice tako
što ćete prstom pritisnuti „jezičak” na
konektorusl. 108 i povući konektor;
okrenite utičnicu i sijalicu 1 u smeru
suprotno od kazaljke na satu i skinite ih;
isključite sijalicu 2 iz utičnice;
instalirajte novu sijalicu obrnutim
redosledom.Svetla za maglu
Postupite na sledeći način:
ako menjate desnu sijalicu, startujte
motor, okrenite upravljač do kraja
udesno i ugasite motor. ako menjate
levu sijalicu, okrenite upravljač ulevo;
proverite da li su prekidač za paljenje
i prekidač za farove isključeni;
odvijte vijke sa pet lokacija i
postepeno skinite blatobran;
isključite konektor sa jedinice tako
što ćete prstom pritisnuti „jezičak” na
konektoru i povući konektor;
okrenite utičnicu 1 sl. 109 i sijalicu u
smeru suprotno od kazaljke na satu,
izvadite sijalicu 2 i uklonite je;
isključite sijalicu iz utičnice;
instalirajte novu sijalicu obrnutim
redosledom.
10608020499-000-010
10707031501-206-002
10807031501-207-001
10907031501-208-002
144
U HITNOM SLUČAJU

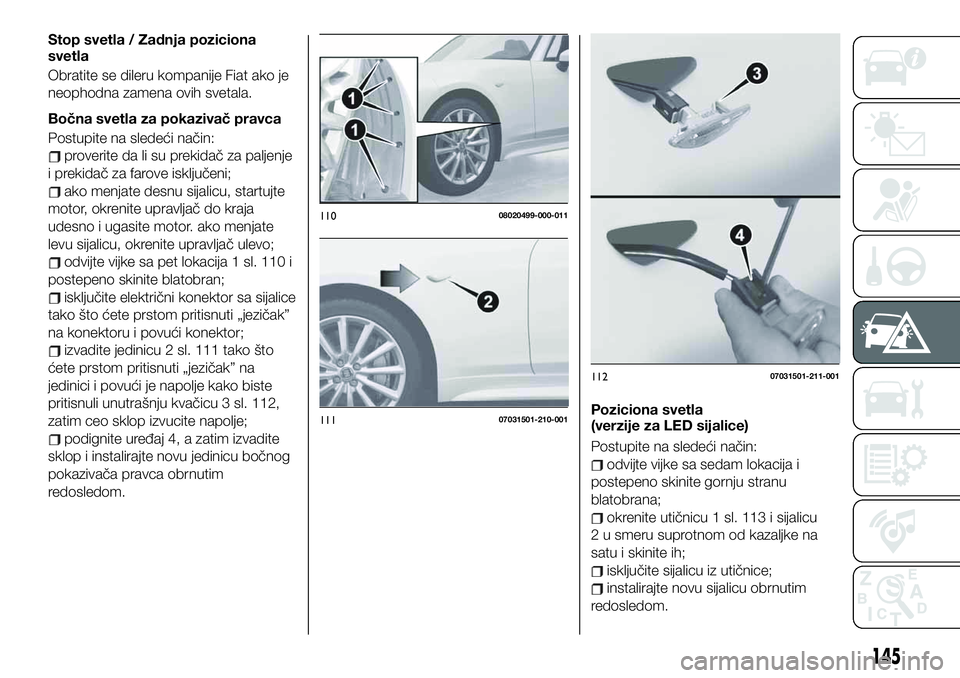

Stop svetla / Zadnja poziciona
svetla
Obratite se dileru kompanije Fiat ako je
neophodna zamena ovih svetala.
Bočna svetla za pokazivač pravca
Postupite na sledeći način:
proverite da li su prekidač za paljenje
i prekidač za farove isključeni;
ako menjate desnu sijalicu, startujte
motor, okrenite upravljač do kraja
udesno i ugasite motor. ako menjate
levu sijalicu, okrenite upravljač ulevo;
odvijte vijke sa pet lokacija 1 sl. 110 i
postepeno skinite blatobran;
isključite električni konektor sa sijalice
tako što ćete prstom pritisnuti „jezičak”
na konektoru i povući konektor;
izvadite jedinicu 2 sl. 111 tako što
ćete prstom pritisnuti „jezičak” na
jedinici i povući je napolje kako biste
pritisnuli unutrašnju kvačicu 3 sl. 112,
zatim ceo sklop izvucite napolje;
podignite uređaj 4, a zatim izvadite
sklop i instalirajte novu jedinicu bočnog
pokazivača pravca obrnutim
redosledom.Poziciona svetla
(verzije za LED sijalice)
Postupite na sledeći način:
odvijte vijke sa sedam lokacija i
postepeno skinite gornju stranu
blatobrana;
okrenite utičnicu 1 sl. 113 i sijalicu
2 u smeru suprotnom od kazaljke na
satu i skinite ih;
isključite sijalicu iz utičnice;
instalirajte novu sijalicu obrnutim
redosledom.
11008020499-000-011
11107031501-210-001
11207031501-211-001
145

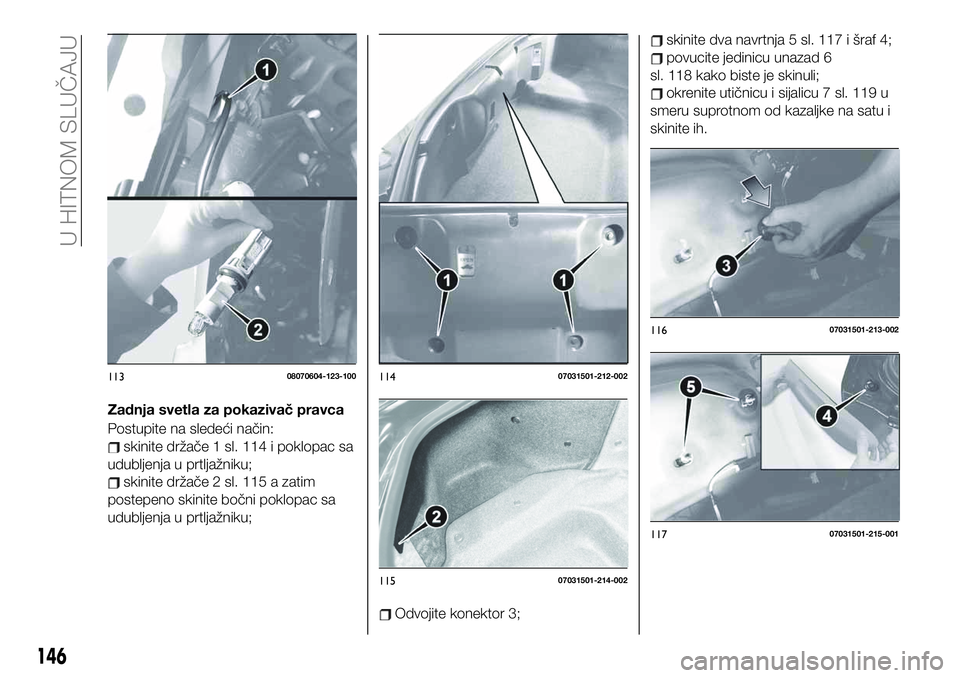

Zadnja svetla za pokazivač pravca
Postupite na sledeći način:
skinite držače 1 sl. 114 i poklopac sa
udubljenja u prtljažniku;
skinite držače 2 sl. 115 a zatim
postepeno skinite bočni poklopac sa
udubljenja u prtljažniku;
Odvojite konektor 3;
skinite dva navrtnja 5 sl. 117 i šraf 4;
povucite jedinicu unazad 6
sl. 118 kako biste je skinuli;
okrenite utičnicu i sijalicu 7 sl. 119 u
smeru suprotnom od kazaljke na satu i
skinite ih.
11308070604-123-10011407031501-212-002
11507031501-214-002
11607031501-213-002
11707031501-215-001
146
U HITNOM SLUČAJU

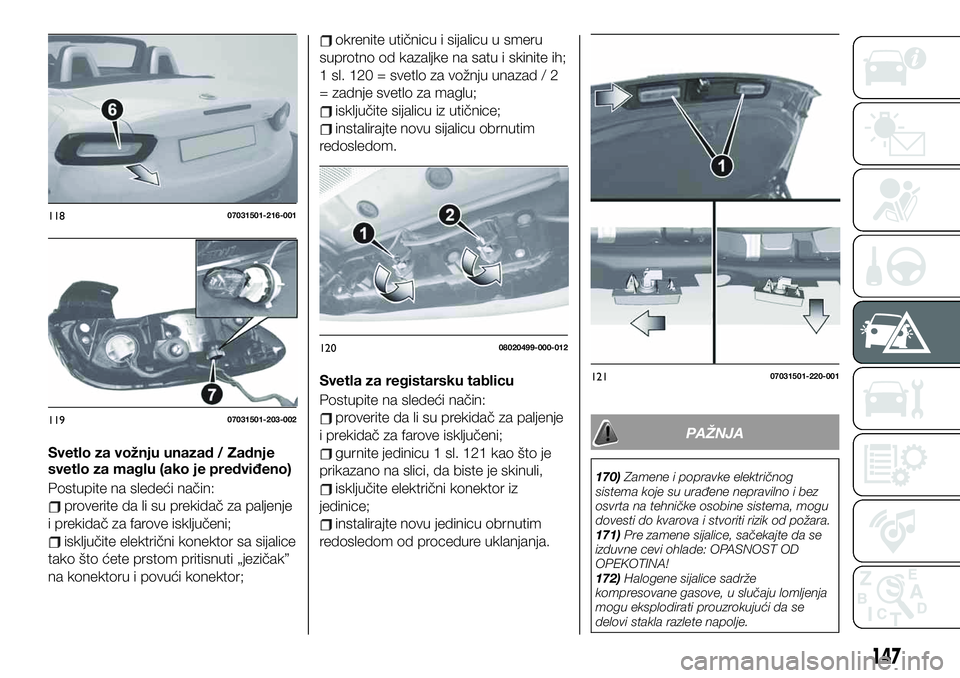

Svetlo za vožnju unazad / Zadnje
svetlo za maglu (ako je predviđeno)
Postupite na sledeći način:
proverite da li su prekidač za paljenje
i prekidač za farove isključeni;
isključite električni konektor sa sijalice
tako što ćete prstom pritisnuti „jezičak”
na konektoru i povući konektor;
okrenite utičnicu i sijalicu u smeru
suprotno od kazaljke na satu i skinite ih;
1 sl. 120 = svetlo za vožnju unazad / 2
= zadnje svetlo za maglu;
isključite sijalicu iz utičnice;
instalirajte novu sijalicu obrnutim
redosledom.
Svetla za registarsku tablicu
Postupite na sledeći način:
proverite da li su prekidač za paljenje
i prekidač za farove isključeni;
gurnite jedinicu 1 sl. 121 kao što je
prikazano na slici, da biste je skinuli,
isključite električni konektor iz
jedinice;
instalirajte novu jedinicu obrnutim
redosledom od procedure uklanjanja.
PAŽNJA
170)Zamene i popravke električnog
sistema koje su urađene nepravilno i bez
osvrta na tehničke osobine sistema, mogu
dovesti do kvarova i stvoriti rizik od požara.
171)Pre zamene sijalice, sačekajte da se
izduvne cevi ohlade: OPASNOST OD
OPEKOTINA!
172)Halogene sijalice sadrže
kompresovane gasove, u slučaju lomljenja
mogu eksplodirati prouzrokujući da se
delovi stakla razlete napolje.
11807031501-216-001
11907031501-203-002
12008020499-000-012
12107031501-220-001
147

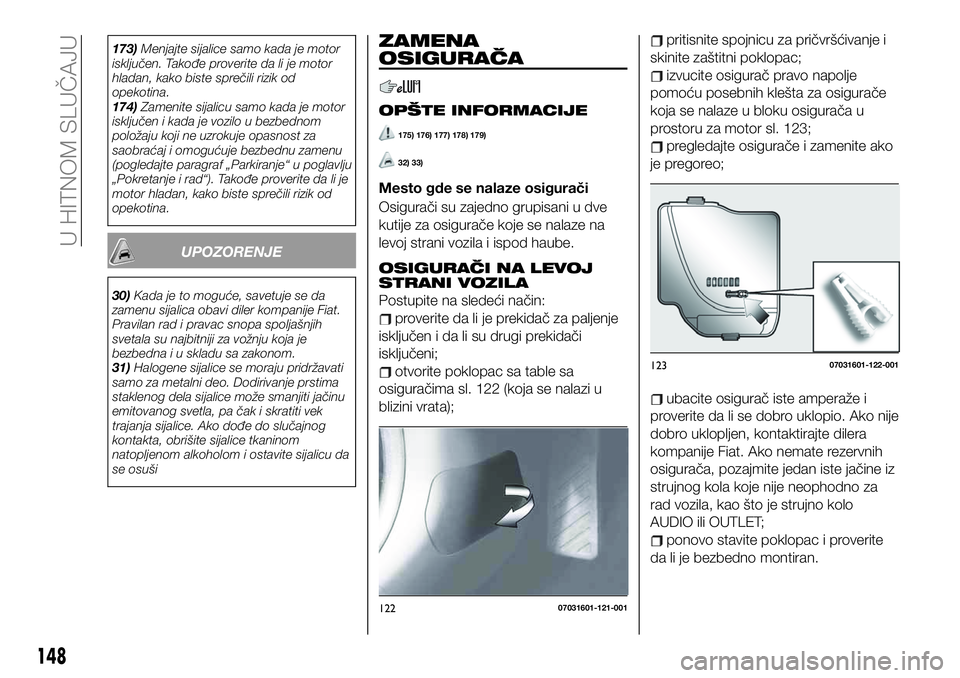

173)Menjajte sijalice samo kada je motor
isključen. Takođe proverite da li je motor
hladan, kako biste sprečili rizik od
opekotina.
174)Zamenite sijalicu samo kada je motor
isključen i kada je vozilo u bezbednom
položaju koji ne uzrokuje opasnost za
saobraćaj i omogućuje bezbednu zamenu
(pogledajte paragraf „Parkiranje“ u poglavlju
„Pokretanje i rad“). Takođe proverite da li je
motor hladan, kako biste sprečili rizik od
opekotina.
UPOZORENJE
30)Kada je to moguće, savetuje se da
zamenu sijalica obavi diler kompanije Fiat.
Pravilan rad i pravac snopa spoljašnjih
svetala su najbitniji za vožnju koja je
bezbedna i u skladu sa zakonom.
31)Halogene sijalice se moraju pridržavati
samo za metalni deo. Dodirivanje prstima
staklenog dela sijalice može smanjiti jačinu
emitovanog svetla, pa čak i skratiti vek
trajanja sijalice. Ako dođe do slučajnog
kontakta, obrišite sijalice tkaninom
natopljenom alkoholom i ostavite sijalicu da
se osuši
ZAMENA
OSIGURAČA
OPŠTE INFORMACIJE
175) 176) 177) 178) 179)
32) 33)
Mesto gde se nalaze osigurači
Osigurači su zajedno grupisani u dve
kutije za osigurače koje se nalaze na
levoj strani vozila i ispod haube.
OSIGURAČI NA LEVOJ
STRANI VOZILA
Postupite na sledeći način:
proverite da li je prekidač za paljenje
isključen i da li su drugi prekidači
isključeni;
otvorite poklopac sa table sa
osiguračima sl. 122 (koja se nalazi u
blizini vrata);
pritisnite spojnicu za pričvršćivanje i
skinite zaštitni poklopac;
izvucite osigurač pravo napolje
pomoću posebnih klešta za osigurače
koja se nalaze u bloku osigurača u
prostoru za motor sl. 123;
pregledajte osigurače i zamenite ako
je pregoreo;
ubacite osigurač iste amperaže i
proverite da li se dobro uklopio. Ako nije
dobro uklopljen, kontaktirajte dilera
kompanije Fiat. Ako nemate rezervnih
osigurača, pozajmite jedan iste jačine iz
strujnog kola koje nije neophodno za
rad vozila, kao što je strujno kolo
AUDIO ili OUTLET;
ponovo stavite poklopac i proverite
da li je bezbedno montiran.
12207031601-121-001
12307031601-122-001
148
U HITNOM SLUČAJU

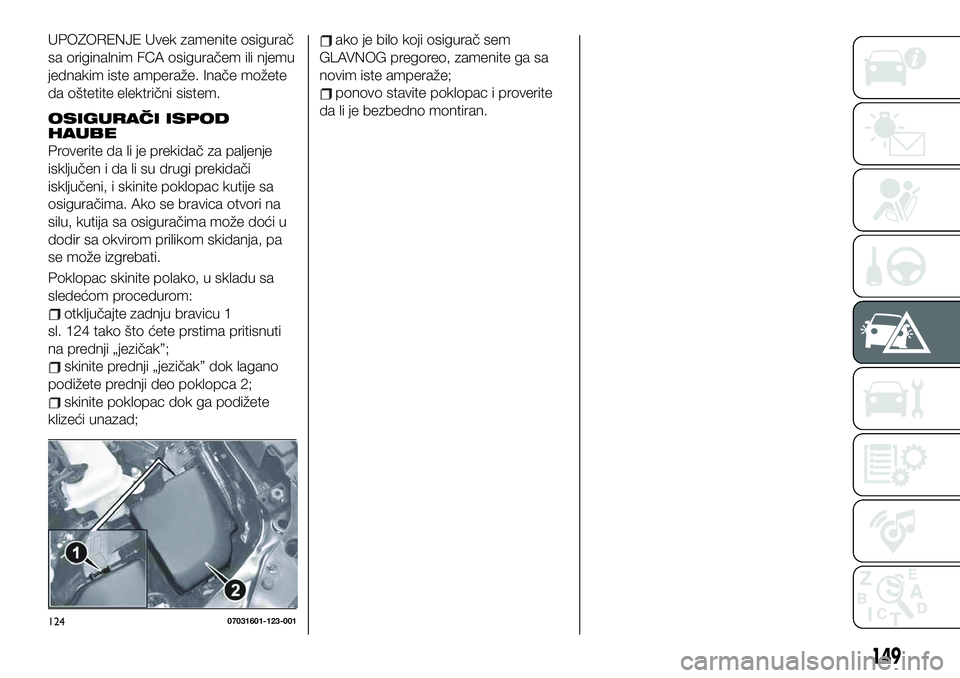

UPOZORENJE Uvek zamenite osigurač
sa originalnim FCA osiguračem ili njemu
jednakim iste amperaže. Inače možete
da oštetite električni sistem.
OSIGURAČI ISPOD
HAUBE
Proverite da li je prekidač za paljenje
isključen i da li su drugi prekidači
isključeni, i skinite poklopac kutije sa
osiguračima. Ako se bravica otvori na
silu, kutija sa osiguračima može doći u
dodir sa okvirom prilikom skidanja, pa
se može izgrebati.
Poklopac skinite polako, u skladu sa
sledećom procedurom:
otključajte zadnju bravicu 1
sl. 124 tako što ćete prstima pritisnuti
na prednji „jezičak”;
skinite prednji „jezičak” dok lagano
podižete prednji deo poklopca 2;
skinite poklopac dok ga podižete
klizeći unazad;
ako je bilo koji osigurač sem
GLAVNOG pregoreo, zamenite ga sa
novim iste amperaže;
ponovo stavite poklopac i proverite
da li je bezbedno montiran.
12407031601-123-001
149

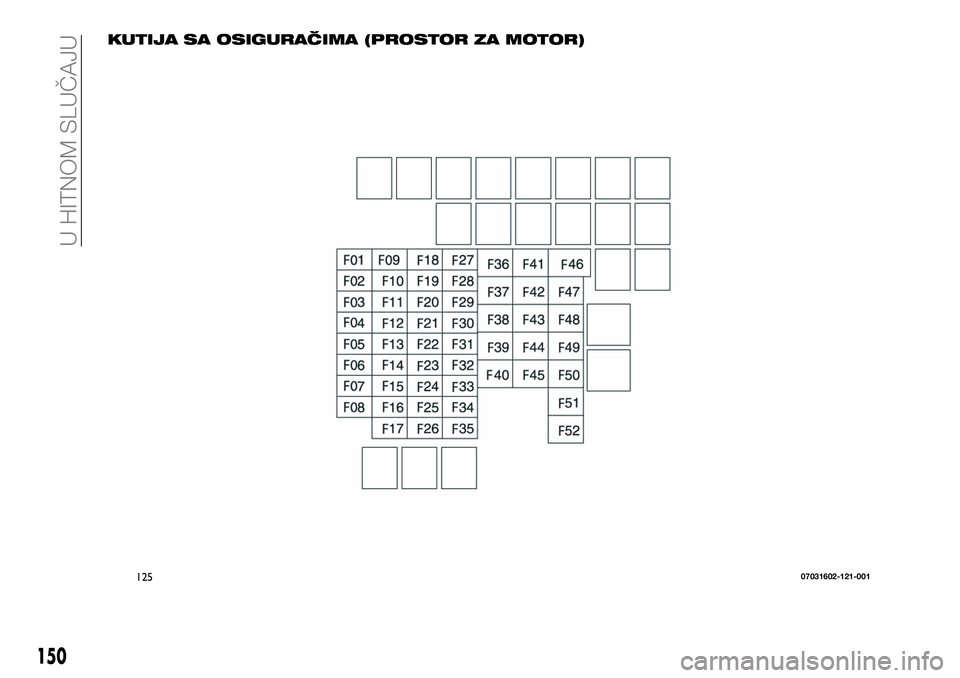

KUTIJA SA OSIGURAČIMA (PROSTOR ZA MOTOR)
12507031602-121-001
150
U HITNOM SLUČAJU
