2021 CITROEN JUMPER DISPATCH Kezelési útmutató (in Hungarian)

183
Vezetési világítás

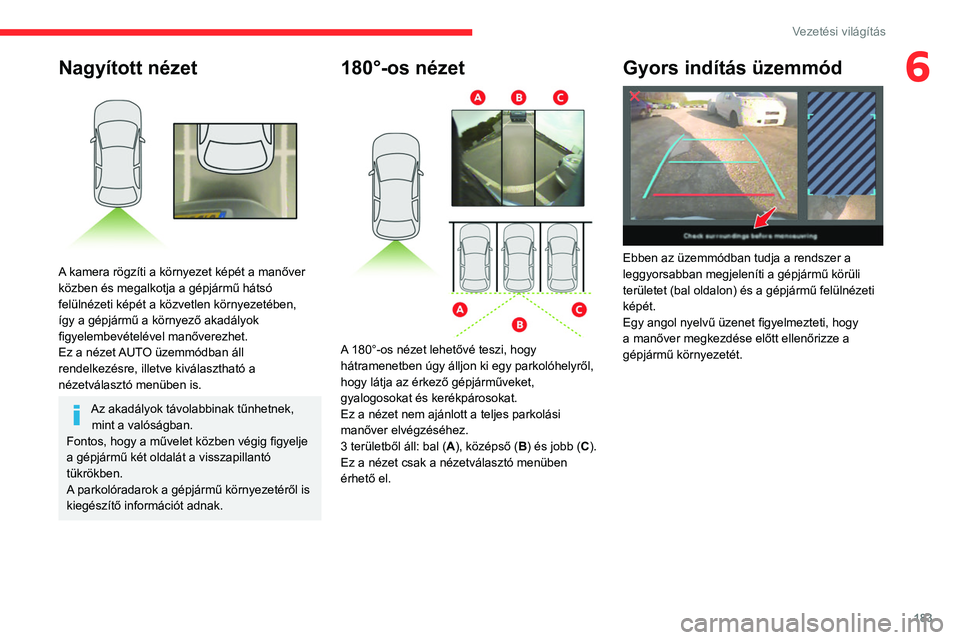

6Nagyított nézet

A kamera rögzíti a környezet képét a manőver
közben és megalkotja a gépjármű hátsó
felülnézeti képét a közvetlen környezetében,
így a gépjármű a környező akadályok
figyelembevételével manőverezhet.
Ez a nézet AUTO üzemmódban áll
rendelkezésre, illetve kiválasztható a
nézetválasztó menüben is.
Az akadályok távolabbinak tűnhetnek, mint a valóságban.
Fontos, hogy a művelet közben végig figyelje
a gépjármű két oldalát a visszapillantó
tükrökben.
A parkolóradarok a gépjármű környezetéről is
kiegészítő információt adnak.
180°-os nézet

A 180°-os nézet lehetővé teszi, hogy
hátramenetben úgy álljon ki egy parkolóhelyről,
hogy látja az érkező gépjárműveket,
gyalogosokat és kerékpárosokat.
Ez a nézet nem ajánlott a teljes parkolási
manőver elvégzéséhez.
3 területből áll: bal ( A), középső (B) és jobb (C).
Ez a nézet csak a nézetválasztó menüben
érhető el.
Gyors indítás üzemmód

Ebben az üzemmódban tudja a rendszer a
leggyorsabban megjeleníti a gépjármű körüli
területet (bal oldalon) és a gépjármű felülnézeti
képét.
Egy angol nyelvű üzenet figyelmezteti, hogy
a manőver megkezdése előtt ellenőrizze a
gépjármű környezetét.

-t választottaaA

Üzemanyagok
kompatibilitása

Az EN590, EN16734 és EN16709 szabványnak
megfelelő dízel üzemanyagok, melyek
egyeként 7%, 10%, 20% valamint 30% zsírsav-
metil-észtert tartalmaznak. B20 vagy B30
üzemanyagok használatakor – ha ez csak
alkalmanként is fordul elő – be kell tartani a
„nehéz körülmények” közé sorolható, különleges
karbantartási feltételeket.

Az EN15940 szabványnak megfelelő paraffinos
dízel üzemanyag.
Minden más (bio)üzemanyag (tiszta vagy
hígított növényi vagy állati eredetű olaj,
háztartási tüzelőolaj... stb.) használata
szigorúan tilos, mivel fennáll a motor és az
üzemanyagrendszer károsodásának a
veszélye.
Kizárólag a B715000 szabványnak
megfelelő dízel üzemanyag-adalékok
használata engedélyezett.
TOTAL QUARTZ KENANYAGOKKAL
FELTÖLTÉS
MAGABIZTOSAN
Kiv\341l\363s\341g, kreativit\341s, technol\363giai innov\341ci\363
\226 a T
ugyanazokat az \351rt\351k
Ugyanebben a szellemben fejlesztette ki a T
a CITRO\313N g\351pj\341rm\037vek motorjaihoz a T
QUARTZ k
\374zemanyag-takar\351k
haszn\341latot tesznek lehet\036v\351.
A
motorsport k\366r\374lm\351nyek k\366z\366tt a term\351k
megb\355zhat\363s\341g\341t \351s teljes\355tm\351ny\351t.
Válassza Ön is a TOTAL QUARTZ kenanyagokat
gépjármve karbantartásakor, így biztos
lehet abban, hogy motorja sokáig és kiváló
teljesítménnyel fog üzemelni.

185
Gyakorlati tudnivalók
7Üzemanyagok
kompatibilitása

Az EN590, EN16734 és EN16709 szabványnak
megfelelő dízel üzemanyagok, melyek
egyeként 7%, 10%, 20% valamint 30% zsírsav-
metil-észtert tartalmaznak. B20 vagy B30
üzemanyagok használatakor – ha ez csak
alkalmanként is fordul elő – be kell tartani a
„nehéz körülmények” közé sorolható, különleges
karbantartási feltételeket.

Az EN15940 szabványnak megfelelő paraffinos
dízel üzemanyag.
Minden más (bio)üzemanyag (tiszta vagy
hígított növényi vagy állati eredetű olaj,
háztartási tüzelőolaj... stb.) használata
szigorúan tilos, mivel fennáll a motor és az
üzemanyagrendszer károsodásának a
veszélye.
Kizárólag a B715000 szabványnak
megfelelő dízel üzemanyag-adalékok
használata engedélyezett.
Gázolaj alacsony
hőmérsékleten
0 °C alatt a nyári dízelüzemanyagokból
paraffin válhat ki, ami az üzemanyagrendszer
rendellenes működését okozhatja. Ilyen
hőmérsékleti viszonyok esetében téli
dízelüzemanyag használatát javasoljuk, és hogy
az üzemanyagtartály legyen mindig 50%-os
töltöttség fölött.
–15 °C alatt az indítási problémák elkerülése
érdekében a legcélszerűbb fedett helyen (fűtött
garázsban) leparkolni a gépkocsit.
Külföldi utazás
Bizonyos üzemanyagok károsíthatják a jármű
motorját.
Egyes országokban csak bizonyos fajta
(adott oktánszámú, kereskedelmi nevű
stb.) üzemanyag tudja biztosítani a motor
megfelelő működését.
További tudnivalókért forduljon a kereskedőhöz.
Tankolás
Az üzemanyagtartály űrtartalma: körülbelül
69 liter.
Tartalékszint: körülbelül 6 liter.
Alacsony üzemanyagszint
Alacsony üzemanyagszint elérésekor ezek közül a
figyelmeztető lámpák közül valamelyik elkezd
világítani a műszerfalon egy megjelenő üzenet
és egy hangjelzés kíséretében. A figyelmeztetés
első megjelenésekor még körülbelül 8 liter
üzemanyag áll rendelkezésre.
Feltétlenül töltsön üzemanyagot a tartályba,
mielőtt teljesen kifogyna.
További tudnivalókat olvashat a Dízel
üzemanyag teljes kifogyásával kapcsolatban a
megfelelő részben.
A figyelmeztető lámpa mellett egy kis nyíl jelzi, hogy a gépjármű melyik oldalán
található az üzemanyagtöltő fedele.
Stop & Start
Soha ne töltsön üzemanyagot a
gépjárműbe, amikor a motor STOP
üzemmódban van. Feltétlenül állítsa le a
motort.
Tankolás
Legalább 8 liter üzemanyagot kell a tartályba
tölteni ahhoz, hogy az üzemanyagszint-mérő
érzékelje a szintet.
A tanksapka nyitásakor előfordulhat,
hogy hallható a beszívott levegő zaja. Ez
a nyomáscsökkenésből adódik, ami az
üzemanyagkör tömítése által előidézett, teljesen
normális jelenség.
A teljesen biztonságos tankoláshoz:
►

Mindig állítsa le a motort.

186
Gyakorlati tudnivalók

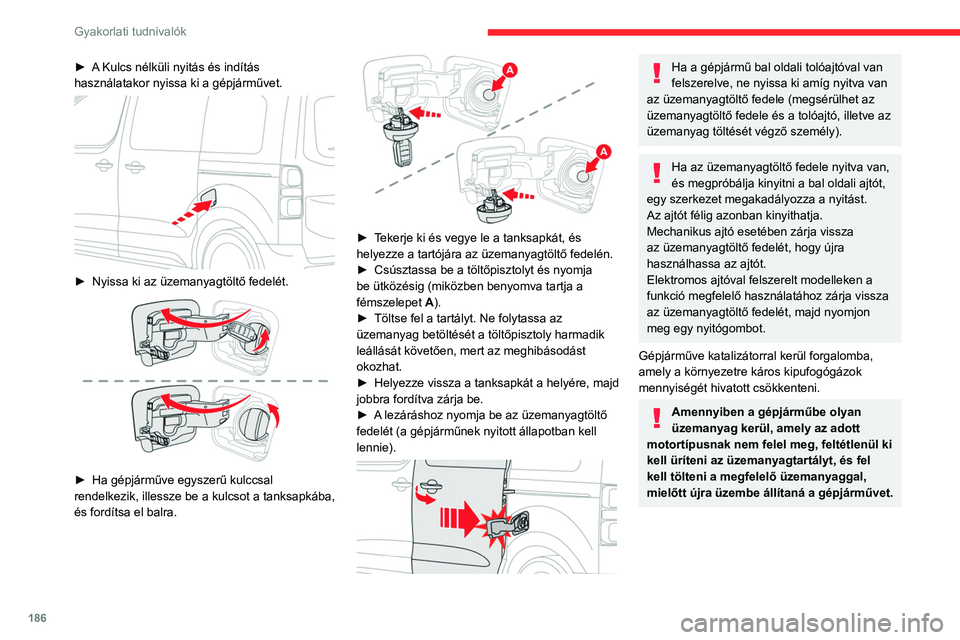

► A Kulcs nélküli nyitás és indítás
használatakor nyissa ki a gépjárművet.


► Nyissa ki az üzemanyagtöltő fedelét.

► Ha gépjárműve egyszerű kulccsal
rendelkezik, illessze be a kulcsot a tanksapkába,
és fordítsa el balra.


► Tekerje ki és vegye le a tanksapkát, és
helyezze a tartójára az üzemanyagtöltő fedelén.
►

Csúsztassa be a töltőpisztolyt és nyomja
be ütközésig (miközben benyomva tartja a
fémszelepet

A).
►

Töltse fel a tartályt. Ne folytassa az
üzemanyag betöltését a töltőpisztoly harmadik
leállását követően, mert az meghibásodást
okozhat.
►


Helyezze vissza a tanksapkát a helyére, majd
jobbra fordítva zárja be.
►


A
lezáráshoz nyomja be az üzemanyagtöltő
fedelét (a gépjárműnek nyitott állapotban kell
lennie).


Ha a gépjármű bal oldali tolóajtóval van
felszerelve, ne nyissa ki amíg nyitva van
az üzemanyagtöltő fedele (megsérülhet az
üzemanyagtöltő fedele és a tolóajtó, illetve az
üzemanyag töltését végző személy).
Ha az üzemanyagtöltő fedele nyitva van,
és megpróbálja kinyitni a bal oldali ajtót,
egy szerkezet megakadályozza a nyitást.
Az ajtót félig azonban kinyithatja.
Mechanikus ajtó esetében zárja vissza
az üzemanyagtöltő fedelét, hogy újra
használhassa az ajtót.
Elektromos ajtóval felszerelt modelleken a
funkció megfelelő használatához zárja vissza
az üzemanyagtöltő fedelét, majd nyomjon
meg egy nyitógombot.
Gépjárműve katalizátorral kerül forgalomba,
amely a környezetre káros kipufogógázok
mennyiségét hivatott csökkenteni.
Amennyiben a gépjárműbe olyan
üzemanyag kerül, amely az adott
motortípusnak nem felel meg, feltétlenül ki
kell üríteni az üzemanyagtartályt, és fel
kell tölteni a megfelelő üzemanyaggal,
mielőtt újra üzembe állítaná a gépjárművet.
Az üzemanyag-ellátás megszakítása
Gépjárműve olyan biztonsági berendezéssel
rendelkezik, mely ütközés esetén gondoskodik
az üzemanyag-ellátás megszüntetéséről.
Félretankolás-gátló (dízel)
Mechanikus eszköz, amely megakadályozza,
hogy véletlenül benzint töltsenek egy
dízelmotoros jármű üzemanyagtartályába.
Így megóvja a motort a nem megfelelő
üzemanyaggal történő feltöltésből származó
károsodásokkal szemben.
A tartály bemeneténél elhelyezkedő
félretankolás-gátló a tanksapka levételét
követően válik láthatóvá.


Ha benzines töltőpisztolyt vezet be egy
dízelüzemű gépjármű tartályába, a töltőpisztoly
a csappantyúba ütközik. A rendszer zárva marad
és lehetetlenné teszi a tankolást.

187
Gyakorlati tudnivalók

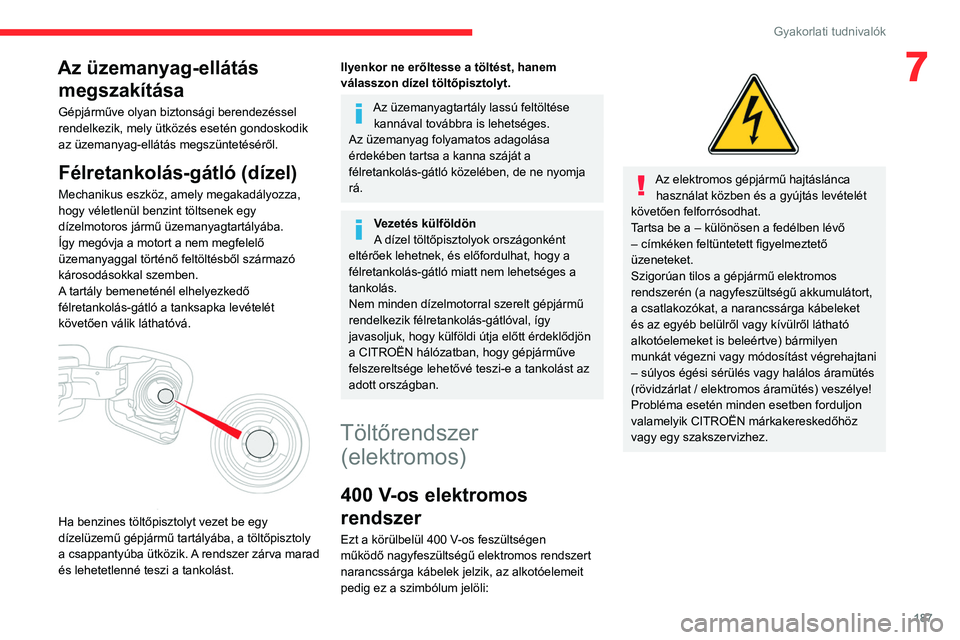

7Az üzemanyag-ellátás megszakítása
Gépjárműve olyan biztonsági berendezéssel
rendelkezik, mely ütközés esetén gondoskodik
az üzemanyag-ellátás megszüntetéséről.
Félretankolás-gátló (dízel)
Mechanikus eszköz, amely megakadályozza,
hogy véletlenül benzint töltsenek egy
dízelmotoros jármű üzemanyagtartályába.
Így megóvja a motort a nem megfelelő
üzemanyaggal történő feltöltésből származó
károsodásokkal szemben.
A tartály bemeneténél elhelyezkedő
félretankolás-gátló a tanksapka levételét
követően válik láthatóvá.


Ha benzines töltőpisztolyt vezet be egy
dízelüzemű gépjármű tartályába, a töltőpisztoly
a csappantyúba ütközik. A rendszer zárva marad
és lehetetlenné teszi a tankolást.
Ilyenkor ne erőltesse a töltést, hanem
válasszon dízel töltőpisztolyt.
Az üzemanyagtartály lassú feltöltése
kannával továbbra is lehetséges.
Az üzemanyag folyamatos adagolása
érdekében tartsa a kanna száját a
félretankolás-gátló közelében, de ne nyomja
rá.
Vezetés külföldön
A dízel töltőpisztolyok országonként
eltérőek lehetnek, és előfordulhat, hogy a
félretankolás-gátló miatt nem lehetséges a
tankolás.
Nem minden dízelmotorral szerelt gépjármű
rendelkezik félretankolás-gátlóval, így
javasoljuk, hogy külföldi útja előtt érdeklődjön
a CITROËN hálózatban, hogy gépjárműve
felszereltsége lehetővé teszi-e a tankolást az
adott országban.
Töltőrendszer (elektromos)
400 V-os elektromos
rendszer
Ezt a körülbelül 400 V-os feszültségen
működő nagyfeszültségű elektromos rendszert
narancssárga kábelek jelzik, az alkotóelemeit
pedig ez a szimbólum jelöli:


Az elektromos gépjármű hajtáslánca
használat közben és a gyújtás levételét
követően felforrósodhat.
Tartsa be a – különösen a fedélben lévő
– címkéken feltüntetett figyelmeztető
üzeneteket.
Szigorúan tilos a gépjármű elektromos
rendszerén (a nagyfeszültségű akkumulátort,
a csatlakozókat, a narancssárga kábeleket
és az egyéb belülről vagy kívülről látható
alkotóelemeket is beleértve) bármilyen
munkát végezni vagy módosítást végrehajtani
– súlyos égési sérülés vagy halálos áramütés
(rövidzárlat / elektromos áramütés) veszélye!
Probléma esetén minden esetben forduljon
valamelyik CITROËN márkakereskedőhöz
vagy egy szakszervizhez.

188
Gyakorlati tudnivalók

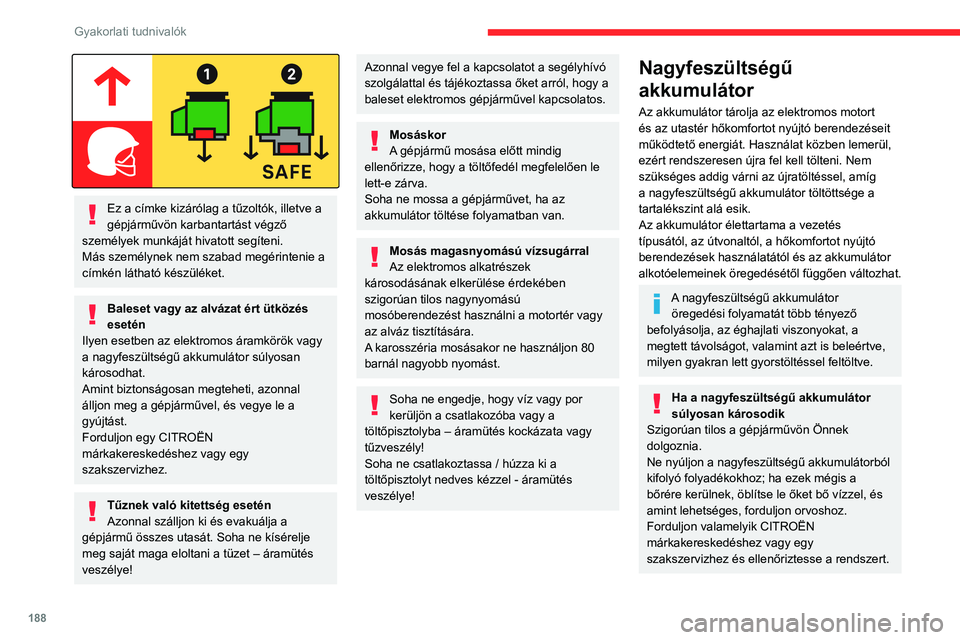

Ez a címke kizárólag a tűzoltók, illetve a
gépjárművön karbantartást végző
személyek munkáját hivatott segíteni.
Más személynek nem szabad megérintenie a
címkén látható készüléket.
Baleset vagy az alvázat ért ütközés
esetén
Ilyen esetben az elektromos áramkörök vagy
a nagyfeszültségű akkumulátor súlyosan
károsodhat.
Amint biztonságosan megteheti, azonnal
álljon meg a gépjárművel, és vegye le a
gyújtást.
Forduljon egy CITROËN
márkakereskedéshez vagy egy
szakszervizhez.
Tűznek való kitettség esetén
Azonnal szálljon ki és evakuálja a
gépjármű összes utasát. Soha ne kísérelje
meg saját maga eloltani a tüzet – áramütés
veszélye!
Azonnal vegye fel a kapcsolatot a segélyhívó
szolgálattal és tájékoztassa őket arról, hogy a
baleset elektromos gépjárművel kapcsolatos.
Mosáskor
A gépjármű mosása előtt mindig
ellenőrizze, hogy a töltőfedél megfelelően le
lett-e zárva.
Soha ne mossa a gépjárművet, ha az
akkumulátor töltése folyamatban van.
Mosás magasnyomású vízsugárral
Az elektromos alkatrészek
károsodásának elkerülése érdekében
szigorúan tilos nagynyomású
mosóberendezést használni a motortér vagy
az alváz tisztítására.
A karosszéria mosásakor ne használjon 80
barnál nagyobb nyomást.
Soha ne engedje, hogy víz vagy por
kerüljön a csatlakozóba vagy a
töltőpisztolyba – áramütés kockázata vagy
tűzveszély!
Soha ne csatlakoztassa / húzza ki a
töltőpisztolyt nedves kézzel - áramütés
veszélye!
Nagyfeszültségű
akkumulátor
Az akkumulátor tárolja az elektromos motort
és az utastér hőkomfortot nyújtó berendezéseit
működtető energiát. Használat közben lemerül,
ezért rendszeresen újra fel kell tölteni. Nem
szükséges addig várni az újratöltéssel, amíg
a nagyfeszültségű akkumulátor töltöttsége a
tartalékszint alá esik.
Az akkumulátor élettartama a vezetés
típusától, az útvonaltól, a hőkomfortot nyújtó
berendezések használatától és az akkumulátor
alkotóelemeinek öregedésétől függően változhat.
A nagyfeszültségű akkumulátor öregedési folyamatát több tényező
befolyásolja, az éghajlati viszonyokat, a
megtett távolságot, valamint azt is beleértve,
milyen gyakran lett gyorstöltéssel feltöltve.
Ha a nagyfeszültségű akkumulátor
súlyosan károsodik
Szigorúan tilos a gépjárművön Önnek
dolgoznia.
Ne nyúljon a nagyfeszültségű akkumulátorból
kifolyó folyadékokhoz; ha ezek mégis a
bőrére kerülnek, öblítse le őket bő vízzel, és
amint lehetséges, forduljon orvoshoz.
Forduljon valamelyik CITROËN
márkakereskedéshez vagy egy
szakszervizhez és ellenőriztesse a rendszert.
Töltőcsatlakozók és kijelzők

1. Töltőcsatlakozók
2. Halasztott töltés aktiválási gombja
3. A csatlakozó rögzítésének visszajelző
lámpája
Folyamatos piros: a csatlakozó megfelelően
áll és illeszkedik a csatlakozóba.
Pirosan villog: a csatlakozó nincs megfelelő
helyzetben vagy nem lehet csatlakoztatni.
4. Töltéskijelző

189
Gyakorlati tudnivalók
7Töltőcsatlakozók és kijelzők

1.Töltőcsatlakozók
2. Halasztott töltés aktiválási gombja
3. A csatlakozó rögzítésének visszajelző
lámpája
Folyamatos piros: a csatlakozó megfelelően
áll és illeszkedik a csatlakozóba.
Pirosan villog: a csatlakozó nincs megfelelő
helyzetben vagy nem lehet csatlakoztatni.
4. Töltéskijelző


A töltéskijelző
állapota Jelentés
Folyamatos fehér Kísérőfény a töltő fedelének nyitásakor és a töltőkábel
leválasztásakor.
Folyamatos kék Késleltetett töltés.
Villogó zöld Töltés folyamatban.
Folyamatos zöld A töltés befejeződött.
A töltéskijelző lámpa körülbelül 2 perccel
azután kialszik, hogy a gépjármű funkciói készenléti módba kapcsolnak.
A visszajelző lámpa ismét világítani
kezd, amikor kinyitja a gépjárművet
a(z) Kulcs nélküli nyitás és indítás
használatával, vagy amikor kinyit egy
ajtót, jelezve, hogy az akkumulátor
teljesen feltöltött.
Folyamatos piros Meghibásodás.Ne szerelje szét vagy módosítsa a
töltőcsatlakozót – áramütés kockázata
és/vagy tűzveszély!
Forduljon valamelyik CITROËN
márkakereskedéshez vagy egy
márkaszervizhez.
Töltőkábelek, aljzatok és
töltők
A töltőkábel a gépjármű tartozéka
(modellváltozattól függően), kompatibilis az
értékesítés országában használt elektromos
rendszerekkel. Ha külföldre utazik, ellenőrizze
a helyi elektromos rendszer kompatibilitását a
töltőkábellel.
A márkakereskedésekben minden típusú
töltőkábelt be tud szerezni.
További információért és a megfelelő
töltőkábelek beszerzéséért forduljon valamelyik
CITROËN márkakereskedéshez vagy egy
szakszervizhez.

190
Gyakorlati tudnivalók
Standard töltés, 2. mód
Otthoni csatlakozóaljzat
(háztartási töltés – váltakozó áram (AC))


2. üzemmód szabványos csatlakozóaljzattal (A): maximum 8 A-es töltőáram.


2. üzemmód Green'Up csatlakozóaljzattal B:
maximum 16 A-es töltőáram.
Ha ilyen típusú csatlakozót szeretne
beszereltetni, forduljon szakértőhöz.
Speciális háztartási töltőkábel – 2. üzemmód (AC)


Speciális háztartási töltőkábel (2.
üzemmód)
Ügyeljen a kábel épségére.
Sérülés esetén ne használja a kábelt
és cseréltesse ki valamelyik CITROËN
márkakereskedésben vagy egy
szakszervizben.
Vezérlőegység (2. típus)


POWER
Zöld: létrejött az elektromos csatlakozás;
a töltés megkezdődhet.
CHARGE
Zölden villog: töltés folyamatban, vagy a
hőmérséklet-előszabályozás aktiválódott.
Folyamatos zöld: a töltés befejeződött.
FAULT
Piros: hiba; a töltés nem megengedett,
vagy azonnal le kell állítani. Ellenőrizze, hogy
minden megfelelően van-e csatlakoztatva, és
hogy az elektromos rendszer nem hibás-e. Ha a visszajelző lámpa nem alszik ki, forduljon
valamelyik CITROËN márkakereskedéshez vagy
egy szakszervizhez.
A töltőkábel háztartási csatlakozóaljzatba
történő csatlakoztatásakor rövid ideig az összes
visszajelző lámpa felkapcsolódik.
Ha nem kezd el világítani visszajelző lámpa,
ellenőrizze a háztartási csatlakozóaljzat
áramkör-megszakítóját:
–

Ha a megszakító átugrott, forduljon autó
villamossági szakemberhez, és ellenőriztesse
az elektromos rendszer megfelelőségét és/vagy
végeztesse el a szükséges javításokat.
–

Ha a megszakító nem oldott ki, ne használja
tovább a töltőkábelt és forduljon valamelyik
CITROËN márkakereskedéshez vagy egy
szakszervizhez.
Vezérlőegység címke – Ajánlások
Használat előtt olvassa el a kézikönyvet.
1.A töltőkábel nem megfelelő használata
tüzet, anyagi kárt és az elektromos
áramütés által előidézett súlyos sérülést
vagy halált okozhat!
2. Mindig használjon megfelelően földelt
hálózati csatlakozóaljzatot, amelyet 30
mA-es áram-védőkapcsoló véd.
