151

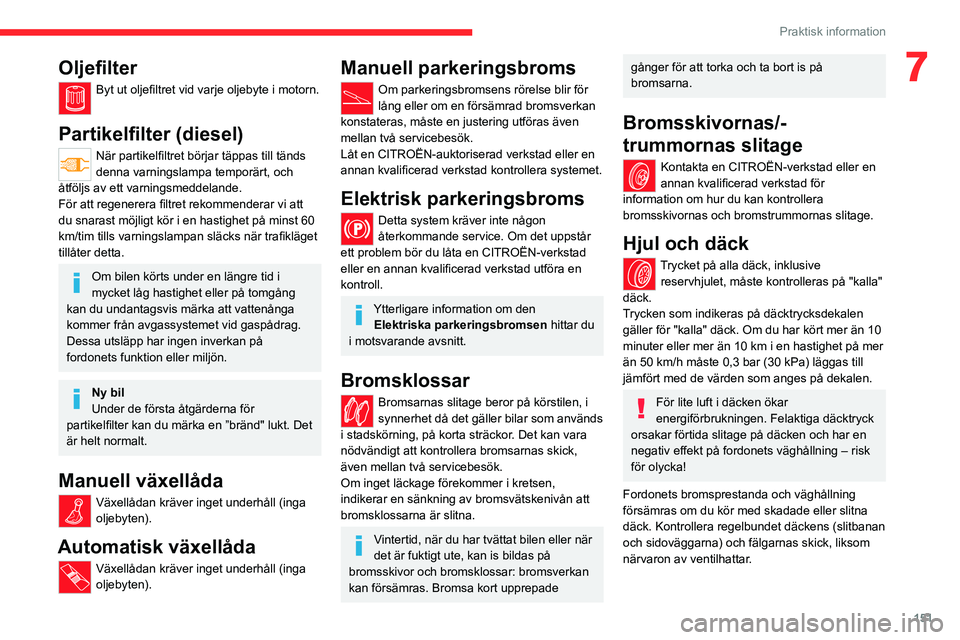

Praktisk information
7Oljefilter
Byt ut oljefiltret vid varje oljebyte i motorn.
Partikelfilter (diesel)
När partikelfiltret börjar täppas till tänds
denna varningslampa temporärt, och
åtföljs av ett varningsmeddelande.
För att regenerera filtret rekommenderar vi att
du snarast möjligt kör i en hastighet på minst 60
km/tim tills varningslampan släcks när trafikläget
tillåter detta.
Om bilen körts under en längre tid i
mycket låg hastighet eller på tomgång
kan du undantagsvis märka att vattenånga
kommer från avgassystemet vid gaspådrag.
Dessa utsläpp har ingen inverkan på
fordonets funktion eller miljön.
Ny bil
Under de första åtgärderna för
partikelfilter kan du märka en ”bränd" lukt. Det
är helt normalt.
Manuell växellåda
Växellådan kräver inget underhåll (inga
oljebyten).
Automatisk växellåda
Växellådan kräver inget underhåll (inga
oljebyten).
Manuell parkeringsbroms
Om parkeringsbromsens rörelse blir för
lång eller om en försämrad bromsverkan
konstateras, måste en justering utföras även
mellan två servicebesök.
Låt en CITROËN-auktoriserad verkstad eller en
annan kvalificerad verkstad kontrollera systemet.
Elektrisk parkeringsbroms
Detta system kräver inte någon
återkommande service. Om det uppstår
ett problem bör du låta en CITROËN-verkstad
eller en annan kvalificerad verkstad utföra en
kontroll.
Ytterligare information om den Elektriska parkeringsbromsen hittar du
i motsvarande avsnitt.
Bromsklossar
Bromsarnas slitage beror på körstilen, i
synnerhet då det gäller bilar som används
i stadskörning, på korta sträckor. Det kan vara
nödvändigt att kontrollera bromsarnas skick,
även mellan två servicebesök.
Om inget läckage förekommer i kretsen,
indikerar en sänkning av bromsvätskenivån att
bromsklossarna är slitna.
Vintertid, när du har tvättat bilen eller när
det är fuktigt ute, kan is bildas på
bromsskivor och bromsklossar: bromsverkan
kan försämras. Bromsa kort upprepade
gånger för att torka och ta bort is på
bromsarna.
Bromsskivornas/-
trummornas slitage
Kontakta en CITROËN-verkstad eller en
annan kvalificerad verkstad för
information om hur du kan kontrollera
bromsskivornas och bromstrummornas slitage.
Hjul och däck
Trycket på alla däck, inklusive reservhjulet, måste kontrolleras på "kalla"
däck.
Trycken som indikeras på däcktrycksdekalen
gäller för "kalla" däck. Om du har kört mer än 10
minuter eller mer än 10 km i en hastighet på mer
än 50

km/h måste 0,3 bar (30 kPa) läggas till
jämfört med de värden som anges på dekalen.
För lite luft i däcken ökar
energiförbrukningen. Felaktiga däcktryck
orsakar förtida slitage på däcken och har en
negativ effekt på fordonets väghållning ‒ risk
för olycka!
Fordonets bromsprestanda och väghållning
försämras om du kör med skadade eller slitna
däck. Kontrollera regelbundet däckens (slitbanan
och sidoväggarna) och fälgarnas skick, liksom
närvaron av ventilhattar.

152
Praktisk information
När slitageindikatorerna inte längre framstår
som tillbakasatta från slitbanan är spårets djup
mindre än 1,6 mm; byt däcken så snabbt som
möjligt.
Att använda däck med annan storlek än den
specificerade kan påverka däckens livslängd,
hjulrotation, markfrigång och mätarvärden och
påverkar väghållningen negativt.
Om olika däck monteras på fram- och bakaxeln
kan det ge fel timing hos ESC.
Markera alltid rotationsriktningen på däcken som
kommer att förvaras vid montering av vinter- eller
sommardäck. Förvara dem på en sval, torr plats
och borta från direkt exponering för solstrålar.
Vinter- eller fyrsäsongsdäck kan
identifieras med denna symbol på sina
sidoväggar.
Stötdämpare
Det är svårt för föraren att känna av när
stötdämpare tillämpas. Stötdämparna har
ändock en stor inverkan på väghållning och
bromsförmåga.
För din säkerhet och körkomfort är det viktigt
att regelbundet låta en CITROËN-auktoriserad
verkstad eller en annan kvalificerad verkstad
utföra en kontroll av dem.
Tids- och
tillbehörsutrustning
Tids- och tillbehörsutrustning används från den tidpunkt då motorn startas tills dess att den stängs av. Det är normalt att dessa
nöts ut efter en tid.
Ett felaktigt tids- eller tillbehörsutrustning kan
skada motorn och göra den oanvändbar.
Observera den rekommenderade
utbytesfrekvensen, angiven i körd sträcka eller
förfluten tid (det alternativ som först uppnåtts).
AdBlue® (BlueHDi)
För att skydda miljön och uppfylla Euro
6-normerna utan att kompromissa med
prestandan eller öka bränsleförbrukningen i sina
dieselmotorer har CITROËN valt att utrusta sina
bilar med ett avgassystem som kombinerar SCR
(selektiv katalytisk reduktion) och partikelfilter
(FAP).
SCR system
Genom att använda AdBlue® som innehåller
urea, kan katalysatorn omvandla upp till 85 % av
alla kväveoxider (NOx) i avgaserna till kväve och
vatten, som inte har några negativa effekter på
vår hälsa eller miljö.
Bilen har en särskild tank förAdBlue ®
som rymmer cirka 15 liter.
Tankvolymen räcker för en körsträcka på cirka 6
500

km, vilket kan variera mycket beroende på
förarens körstil.
En varningsfunktion utlöses när bara reservnivån
är kvar. Det är sedan möjligt att köra ytterligare
2 400

km innan tanken är tom och bilen
immobiliseras.
Se motsvarande avsnitt för mer
information om varnings- och
kontrollampor och tillhörande varningar eller
indikatorer.
När AdBlue® tanken är tom, en enhet
som krävs enligt lag förhindrar att motorn
startas om.
Om SCR systemet är felaktigt, nivån på
utsläpp från fordonet inte längre uppfyller
Euro 6-standarden och fordonet börjar
förorenar miljön.
Det är av stor vikt att du vänder dig till en
CITROËN-auktoriserad verkstad eller en
annan kvalificerad verkstad vid bekräftat
SCR funktionsfel i systemet. Efter 1 100 km
aktiveras automatiskt en enhet som hindrar
motorn från att starta.
I båda fallen visar en indikator den
återstående körsträcka du kan köra innan
motorn stoppas.
Frysning av AdBlue®
AdBlue® fryser vid temperaturer under
cirka -11 °C.
I SCR systemet inkluderar en värmare för
AdBlue
® tanken, vilket ger möjlighet att köra
fordonet i mycket låga temperaturer.
Tillförsel av AdBlue®
Det rekommenderas att AdBlue® fylls upp så
snart den första varningen om att reservnivån
har nåtts avges.
För korrekt hantering av SCR-systemet:
– Använd endast AdBlue®-vätska som
uppfyller ISO-normen 22241.
– Häll aldrig över AdBlue
® i en annan
behållare då tillsatsämnet kan förorenas.
– Späd aldrig ut AdBlue
® med vatten.
Du kan vända dig till en CITROËN-auktoriserad
verkstad eller en annan kvalificerad verkstad för
att erhålla AdBlue
®, såväl som till bensinstationer
utrustade med AdBlue®-pumpar speciellt
anpassade till personbilar.
Rekommendationer för lagring
AdBlue® fryser vid temperaturer på cirka -11
°C och försämras vid temperaturer över +25
°C. Förvara behållarna svalt och låt dem inte
utsättas för direkt solljus.
Under dessa förhållanden kan vätskan förvaras
i minst ett år.
Om tillsatsen har frusit kan den användas efter
att ha tinats upp helt i rumstemperatur.
Förvara aldrig behållare med AdBlue® i
bilen.

153
Praktisk information
7Tillförsel av AdBlue®
Det rekommenderas att AdBlue® fylls upp så
snart den första varningen om att reservnivån
har nåtts avges.
För korrekt hantering av SCR-systemet:
– Använd endast AdBlue®-vätska som
uppfyller ISO-normen 22241.
–

Häll aldrig över

AdBlue
® i en annan
behållare då tillsatsämnet kan förorenas.
–

Späd aldrig ut

AdBlue
® med vatten.
Du kan vända dig till en CITROËN-auktoriserad
verkstad eller en annan kvalificerad verkstad för
att erhålla AdBlue
®, såväl som till bensinstationer
utrustade med AdBlue®-pumpar speciellt
anpassade till personbilar.
Rekommendationer för lagring
AdBlue® fryser vid temperaturer på cirka -11
°C och försämras vid temperaturer över +25
°C. Förvara behållarna svalt och låt dem inte
utsättas för direkt solljus.
Under dessa förhållanden kan vätskan förvaras
i minst ett år.
Om tillsatsen har frusit kan den användas efter
att ha tinats upp helt i rumstemperatur.
Förvara aldrig behållare med AdBlue® i
bilen.
Försiktighetsåtgärder vid användning
AdBlue® innehåller urea. Vätskan är inte
brandfarlig och saknar färg och lukt (när den
förvaras svalt).
Om vätskan kommer i kontakt med huden ska
du tvätta bort den med tvål och vatten. Om
vätskan kommer i kontakt med ögonen ska du
omedelbart skölja med rikliga mängder rinnande
vatten eller med en lösning avsedd för ögontvätt
under minst 15 minuter. Kontakta läkare om en
brännande känsla eller irritation kvarstår.
Vid förtäring ska du omedelbart skölja munnen
med rent vatten och sedan dricka mycket vatten.
Under vissa förhållanden (t.ex. vid höga
temperaturer) finns risk för att ammoniak avges:
ångan får inte inandas. Ångor som innehåller
ammoniak irriterar slemhinnor i ögon, näsa och
hals.
AdBlue® ska förvaras i
originalförpackningen, utom räckhåll för
barn.
Påfyllning
Se till att bilen är parkerad på ett plant,
horisontalt underlag innan påfyllning.
På vintern ska du kontrollera att bilens
temperatur är över -11 °C. Annars fryser AdBlue
®
och kan då inte hällas i tanken. Parkera bilen i
en varm lokal under några timmar för att kunna
fylla på tillsatsen.
Häll aldrig AdBlue® direkt i dieseltanken.
Om AdBlue® har stänkt eller om det finns
spill på karossen ska du genast skölja
med kallt vatten eller torka med en fuktig
trasa.
Om vätskan har kristalliserats kan du ta bort
den med en svamp och varmt vatten.
Viktigt: om påfyllning sker efter att
AdBlue tagit slut, är det nödvändigt att
du alltid väntar i cirka 5 minuter innan du slår
på tändningen, utan att varken öppna
förardörren, låsa upp bilen, sätta in
nyckeln i tändningslåset eller sätta in
nyckeln till Nyckelfritt lås- och
startsystem-systemet i
passagerarutrymmet .
Slå på tändningen, vänta 10 sekunder och
starta sedan motorn.
►

Slå av tändningen och dra ut nyckeln ur
tändningslåset för att stänga av motorn.
eller
►


Nyckelfritt lås- och startsystem
Tryck på
knappen ” START/STOP” för att stänga av
motorn.

154
Praktisk information

► Vrid på locket till AdBlue®-tanken moturs och
ta bort den.
►

Med en behållare med

AdBlue
®: efter att du
har kontrollerat utgångsdatumet, läs noggrant
bruksanvisningen på etiketten innan du häller
innehållet i behållaren i fordonets AdBlue tank.
►

Med en


AdBlue®-pump: för in
kontakthandtaget och fyll tanken tills den stängs
av automatiskt.
För att AdBlue®-tanken inte ska
överfyllas:
–

Fyll med mellan 10 och 13 liter med en
AdBlue®-behållare.
–
Försök inte fortsätta påfyllningen efter att
kontakthandtaget automatiskt har stängts av
om du fyller på vid en tankstation.
Systemet registrerar enbart
AdBlue
®-
påfyllning av 5

liter eller mer.
Om AdBlue®-tanken är helt tom – vilket
bekräftas genom meddelandet ”Fyll
på

AdBlue: Start omöjlig” – är det nödvändigt
att fylla på med minst 5 liter

.
Byte till frikopplade hjul
I vissa situationer måste du frikoppla hjulen från
bilen (medan den bogseras, på en rullande väg,
i automatisk biltvätt eller då den transporteras på
järnväg eller i båtfrakt, etc.).
Förfarandet varierar beroende på typ av
växellåda och parkeringsbroms.
/
Frisättningsförfarande
► Tryck ner bromspedalen och välj läge när
fordonet är stillastående och motorn är igång N .
Inom fem
sekunder:
►

T
ryck in och håll in bromspedalen och följ
sedan denna ordning: stäng av tändningen och
flytta växelväljaren framåt eller bakåt.
►

Lossa bromspedalen och slå sedan på
tändningen igen.
►


Placera din fot på bromsen och tryck på den
elektriska parkeringsbromsens reglage för att
släppa den.
►


Släpp bromspedalen och slå sedan av
tändningen.
Ett meddelande visas på
instrumentpanelen för att bekräfta
upplåsningen av hjulen i 15 minuter.
Återställning till normal drift
► Starta om motorn medan du trycker ner
bromspedalen.
Nyckelfritt lås- och startsystem
Du får inte trycka ner bromspedalen när
du slår på tändningen igen och sedan stänger
av den. Om du gör detta kommer motorn att
starta, och kräva att du gör om proceduren.
Underhållsråd
Allmänna rekommendationer
Följ dessa instruktioner för att inte att skada
fordonet.
På utsidan
Använd aldrig en högtryckstvätt under
motorhuven – risk för skada av elektriska
komponenter!
Tvätta inte bilen i starkt solsken eller under
extremt kalla väderförhållanden.
När du tvättar fordonet i en automatisk
biltvätt med rullande borstar, var noga
med att låsa dörrarna och, beroende på
version, flytta bort den elektroniska nyckeln.
Vid användning av trycktvätt, håll lansen
åtminstone 30 cm från bilen (speciellt vid
rengöring av ytor som innehåller kantstött
färg, sensorer eller tätningar).
Rengör omedelbart bilen från eventuella
fläckar som innehåller kemikalier och som

155
Praktisk information
7kan skada fordonets lack (inklusive träharts,
fågelavföring, insektutsöndringar, pollen och
tjära).
Om det är motiverat av miljön ska du rengöra
fordonet oftare för att ta bort saltavlagringar
(i kustområden), sot (i industriområden)
och lera (i våta eller kalla områden). Dessa
ämnen kan vara mycket frätande.
Kontakta en CITROËN-auktoriserad
verkstad eller kvalificerad verkstad för
råd om hur du tar bort envisa fläckar som
kräver specialprodukter (såsom tjära eller
insektsborttagare).
Låt företrädesvis en CITROËN-auktoriserad
verkstad eller en annan kvalificerad verkstad
utföra färgkorrigeringar.
På insidan
Använd aldrig en vattenslang eller högtryckstvätt vid rengöring av bilens
insida.
Vätskor som transporteras i koppar eller
andra öppna behållare kan spillas, vilket kan
medföra risk för skador på instrumenten och
kontrollerna på mittkonsolen. Var försiktig!
Karosseri
Högglansfärg
Använd inte slipmedel, lösningsmedel, bensin eller olja för att rengöra
karosseriet.
Använd aldrig en svamp med slipande yta för
att få bort envisa fläckar – risk för att lacken
skadas!
Applicera inte polermedel i starkt solsken,
eller på plast- eller gummidelar.
Använd en mjuk duk och tvålvatten eller ett medel med neutralt pH-värde.
Torka försiktigt karosseriet med en ren
mikrofiberduk.
Applicera polermedel på en ren och torr bil.
Följ bruksanvisningen som anges på
produkten.
Dekaler
(Beroende på version)
Använd inte en högtryckstvätt vid tvättning av bilen. Risk för att dekaler
skadas eller lösgörs!
Använd en högflödeslang (vattentemperatur mellan 25 °C och 40
°C).
Håll vattenstrålen vinkelrätt mot ytan som ska
rengöras.
Skölj bilen med avmineraliserat vatten.
Läder
Läder är en naturlig produkt. Lämplig
regelbunden skötsel är avgörande för
hållbarheten.
Det måste skyddas och behandlas med en
specifik läderprodukt för att det ska hållas
smidigt och bibehålla sitt ursprungliga utseende.
Rengör inte läder med olämpliga
rengöringsmedel som lösningsmedel,
tvättmedel, bensin eller ren alkohol.
Var försiktig så att du inte skadar andra
material med den specifika läderprodukten vid
rengöring av delar som är delvis tillverkade
av läder.
Torka upp eventuellt överskott innan du rengör lädret från fläckar eller vätskor.
Torka, före rengöring, bort eventuella rester
som kan skada lädret med en trasa som har
fuktats med avmineraliserat vatten och vridits
ur ordentligt.
Rengör lädret med en mjuk trasa fuktad med
tvålvatten eller en pH-neutral produkt.
Torka av med en mjuk, torr trasa.

156
Om ett fel uppstår
Varningstriangel
Denna reflekterande och demonterbara enhet
ska sättas ut vid vägkanten när ett fordon har
havererat eller har skadats.
Innan du går ut ur fordonet
Sätt på varningsblinkersljusen och sätt
sedan på säkerhetsvästen för att montera och
sätta ut triangeln.
Förvaring

Använd remmarna på bagagerumströskelns
dekorlist på sidan för att förvara en ihopvikt
triangel eller dess förvaringsbox.
Montera och placera ut
varningstriangeln


Se bilden ovan för versioner med
varningstriangel som originalutrustning.
För övriga versioner ska du följa
monteringsanvisningarna som medföljer
varningstriangeln.
►

Ställ ut varningstriangeln bakom bilen i
överensstämmelse med den lag som gäller i
landet.
Bränslestopp (diesel)
I bilar med dieselmotor måste bränslesystemet
flödas efter ett bränslestopp.
Innan du startar flödet av systemet, är
det viktigt att du häller minst 5 liter diesel i
bränsletanken.
Se motsvarande avsnitt för mer
information om tankning och om
feltankningsskydd (för dieselmotor) .
1.5 BlueHDi-motorer
► Slå på tändningen (utan att starta motorn).
► Vänta i cirka 1 minut och slå av tändningen.
►

Aktivera startmotorn för att starta motorn.
Om motorn inte startar vid första försöket ska
du inte fortsätta att försöka starta, utan göra om
proceduren från början.
Verktygssats
Uppsättning verktyg som levereras tillsammans
med bilen.
Innehållet beror på bilens utrustning:
–

Provisorisk däckreparationssats.
–

Reservhjul.
Åtkomst till verktygen
Beroende på version förvaras verktygen i en
väska eller i en förvaringslåda i bagageutrymmet.
Dessa verktyg är speciellt avsedda för
din bil och kan variera beroende på
utrustningen.
Använd dem inte för andra ändamål.
Använd endast domkraften för att byta ut ett skadat eller punkterat däck.
Använd ingen annan domkraft än den som
medföljer bilen.

157
Om ett fel uppstår
8Ta kontakt med en CITROËN-verkstad eller
en annan kvalificerad verkstad för att anskaffa
en godkänd domkraft från tillverkaren som
passar din bil om originaldomkraften saknas.
Domkraften uppfyller EU-bestämmelserna
enligt Maskindirektivet 2006/42/EG.
Domkraften kräver inget underhåll.
Lista över verktyg

1.Kil för att kila fast bilen (beroende på
utrustning)
2. Hylsa för stöldskyddsbultar (finns i
handskfacket) (beroende på utrustning)
För att anpassa hjulbultsnyckeln till speciella
s.k. stöldskyddsbultar.
3. Avtagbar bogserögla
Se motsvarande avsnitt för mer information
om att bogsera bilen och användning av den
borttagbara bogseröglan.
Med provisorisk däckreparationssats

4. 12 V-kompressor med behållare med
tätningsmedel samt dekal för fartbegränsning
För provisorisk reparation av däcket och
justering av däcktrycket.
Se motsvarande avsnitt för mer information om
den provisoriska däckreparationssatsen .
Med reservhjul

5.Hjulbultsnyckel
Används för att ta bort hjulbultarna.
6. Domkraft med handtag
Används för att lyfta upp bilen.
7.Borttagningsverktyg för hjulbultskåpor
(beroende på utrustning)
Används för borttagning av hjulbultskåpor på
lättmetallfälgar.
Se motsvarande avsnitt för mer information om
reservhjulet.
Provisorisk punkterings-
reparationssats
Skanna QR-koden på sidan 3 för att se
förklarande videor.
Den består av en kompressor och en
tätningspatron, vilket gör att du kan utföra en
tillfällig reparation av däcket så att du kan köra
till närmaste garage.
Den är utformad för reparation av de flesta
punkteringar på däckens slityta.
Fordonets elektriska system gör det
möjligt att ansluta kompressorn till 12 V
strömförsörjning tillräckligt länge för att
reparera ett däck efter en punktering.
Se motsvarande avsnitt för mer
information om verktygssatsen .

158
Om ett fel uppstår

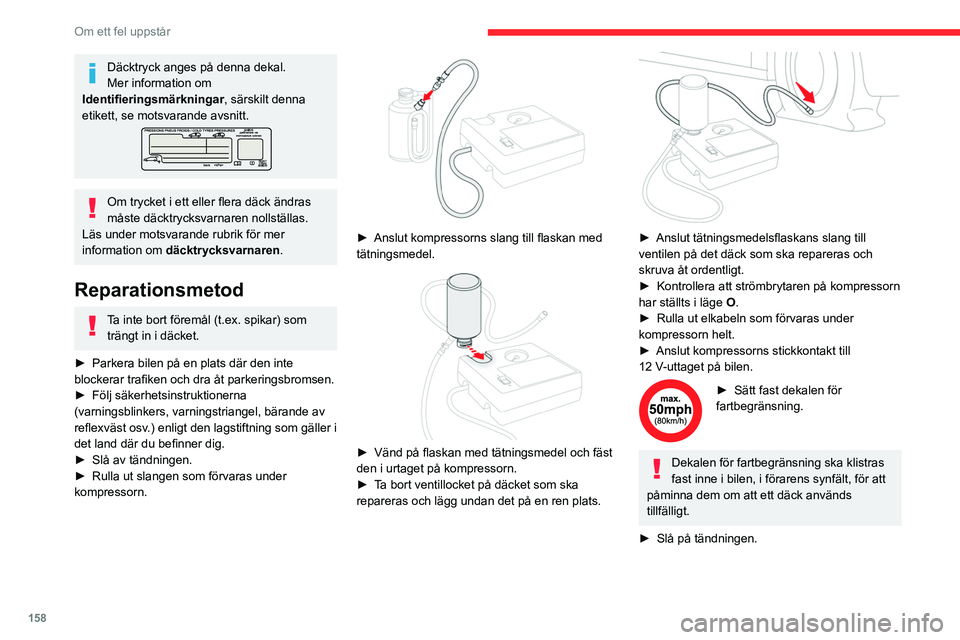

Däcktryck anges på denna dekal.
Mer information om
Identifieringsmärkningar, särskilt denna
etikett, se motsvarande avsnitt.
Om trycket i ett eller flera däck ändras
måste däcktrycksvarnaren nollställas.
Läs under motsvarande rubrik för mer
information om däcktrycksvarnaren .
Reparationsmetod
Ta inte bort föremål (t.ex. spikar) som
trängt in i däcket.
►

Parkera bilen på en plats där den inte
blockerar trafiken och dra åt parkeringsbromsen.
►


Följ säkerhetsinstruktionerna
(varningsblinkers, varningstriangel, bärande av
reflexväst osv

.) enligt den lagstiftning som gäller i
det land där du befinner dig.
►

Slå av tändningen.
►


Rulla ut slangen som förvaras under
kompressorn.


► Anslut kompressorns slang till flaskan med
tätningsmedel.


► Vänd på flaskan med tätningsmedel och fäst
den i urtaget på kompressorn.
►

T
a bort ventillocket på däcket som ska
repareras och lägg undan det på en ren plats.


► Anslut tätningsmedelsflaskans slang till
ventilen på det däck som ska repareras och
skruva åt ordentligt.
►

Kontrollera att strömbrytaren på kompressorn
har ställts i läge O

.
►

Rulla ut elkabeln som förvaras under
kompressorn helt.
►


Anslut kompressorns stickkontakt till
12

V-uttaget på bilen.
► Sätt fast dekalen för
fartbegränsning.
Dekalen för fartbegränsning ska klistras
fast inne i bilen, i förarens synfält, för att
påminna dem om att ett däck används
tillfälligt.
►

Slå på tändningen.
