111
Körning

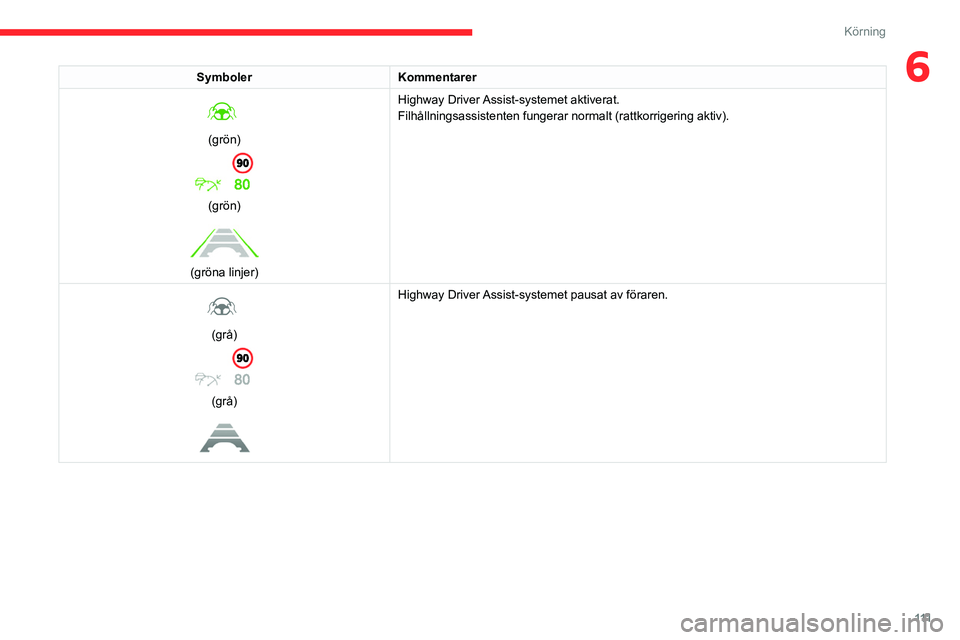

6SymbolerKommentarer

(grön)

(grön)

(gröna linjer) Highway Driver Assist-systemet aktiverat.
Filhållningsassistenten fungerar normalt (rattkorrigering aktiv).

(grå)

(grå)

Highway Driver Assist-systemet pausat av föraren.

11 2
Körning
Operativa begränsningar
Systemet kan avge en varning när
fordonet kör på en lång, rak väg med slät
vägyta även om föraren tror att han håller
ratten korrekt.
Systemet kanske inte fungerar eller kan orsaka
olämpliga korrigeringar av styrningen i följande
situationer:
– dålig sikt (otillräcklig vägbelysning, snöfall,
regn, dimma).
– bländning (strålkastare på mötande fordon,
solen står lågt på himlen, reflexer från våt
vägbana, utfart ur tunnel, omväxlande skugga
och ljus).
– vindruteområdet framför kameran smutsigt,
tappat, frosttäckt, snötäckt, skadat eller täckt av
ett klistermärke.
– vägmarkeringar skadade, delvis täckta (snö,
lera) eller dubblerade (vägarbetsområden etc.).
– när bilen kör i en skarp kurva.
– på slingrande vägar,
– en asfaltled finns på vägen.
Risk för oönskad reaktion
Systemet bör inaktiveras i följande
situationer:
– körning med nödreservhjul.
– Vid bogsering eller med en cykelhållare
ansluten till en draganordning, särskilt när ett
släp inte är anslutet eller då släpvagnen inte
är en godkänd typ.

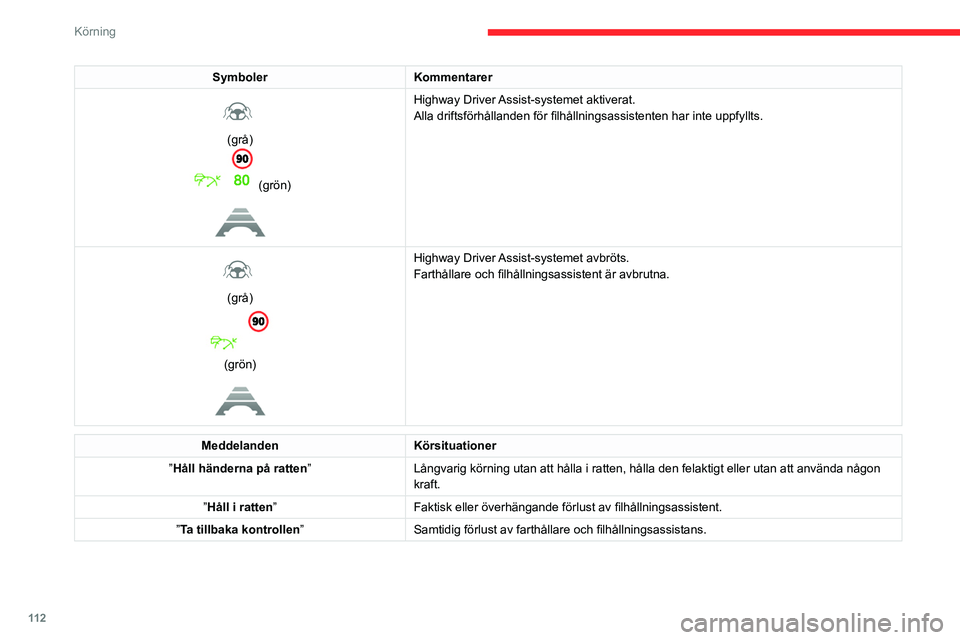

Symboler Kommentarer

(grå)
(grön)

Highway Driver Assist-systemet aktiverat.
Alla driftsförhållanden för filhållningsassistenten har inte uppfyllts.


(grå)

(grön)

Highway Driver Assist-systemet avbröts.
Farthållare och filhållningsassistent är avbrutna.
Meddelanden Körsituationer
”Håll händerna på ratten” Långvarig körning utan att hålla i ratten, hålla den felakti\
gt eller utan att använda någon
kraft.
”Håll i ratten” Faktisk eller överhängande förlust av filhållningsassistent.
”Ta tillbaka kontrollen ”Samtidig förlust av farthållare och filhållningsassistans.

11 3
Körning
6Operativa begränsningar
Systemet kan avge en varning när
fordonet kör på en lång, rak väg med slät
vägyta även om föraren tror att han håller
ratten korrekt.
Systemet kanske inte fungerar eller kan orsaka
olämpliga korrigeringar av styrningen i följande
situationer:
–

dålig sikt (otillräcklig vägbelysning, snöfall,
regn, dimma).
–


bländning (strålkastare på mötande fordon,
solen står lågt på himlen, reflexer från våt
vägbana, utfart ur tunnel, omväxlande skugga
och ljus).
–


vindruteområdet framför kameran smutsigt,
tappat, frosttäckt, snötäckt, skadat eller täckt av
ett klistermärke.
–


vägmarkeringar skadade, delvis täckta (snö,
lera) eller dubblerade (vägarbetsområden etc.).
–


när bilen kör i en skarp kurva.
–


på slingrande vägar
,
–

en asfaltled finns på vägen.
Risk för oönskad reaktion
Systemet bör inaktiveras i följande
situationer:
–

körning med nödreservhjul.
–


V

id bogsering eller med en cykelhållare
ansluten till en draganordning, särskilt när ett
släp inte är anslutet eller då släpvagnen inte
är en godkänd typ.
– ogynnsamma väderförhållanden.
– körning i halt och slirigt väglag (risk för
vattenplaning, snö, isbeläggning),
–

i vägarbeten eller vägtullar
.
–

körning på bana.
–


körning på dynamometer
.
Funktionsfel
I händelse av ett funktionsfel tänds
varningslampan för service och
denna (orange) symbolen visas på
instrumentpanelen, samtidigt som ett
meddelande visas och en ljudsignal hörs.
Låt en CITROËN-verkstad eller en annan
kvalificerad verkstad utföra en kontroll.
Aktiv avåkningsvarnare
För mer information, se Allmänna
rekommendationer om användning av
kör- och manöverhjälpmedel.
Systemet korrigerar fordonets bana genom att
varna föraren så fort det upptäcker risken för
ofrivillig avfärd eller korsning av en kant eller
hård axel (beroende på version).
För att göra detta använder systemet en kamera
placerad på vindrutans övre del och identifierar
banmarkeringarna på marken och vägsidan
(beroende på version).
Det här systemet är särskilt lämpligt för
körning på motorväg och landsväg.


Driftförhållanden
– Bilhastighet mellan 65 och 180 km/tim.
– Väg markerad med en central delningslinje.
–

Ratt som hålls i med båda händerna.
–


Blinkers inte aktiverade.
–


ESC-system aktiverat och operativt.
Systemet aktiveras endast om det finns
risk för att bilen oavsiktligt lämnar sin
körbana. Det hanterar inte säkert köravstånd,
fordonshastighet eller inbromsningar.
Föraren ska alltid hålla i ratten på ett sådant
sätt att han eller hon kan kontrollera bilen om
systemet inte längre kan ingripa (t ex om den
centrala delningslinjen försvinner).
Funktion
Så snart systemet identifierar risken för att
oavsiktligt korsa en av körfältsmarkeringarna
som detekteras på marken eller en körfält (t.ex.
gräsgränsen) utför det den korrigering av banan
som är nödvändig för att återställa fordonet till
dess ursprungliga körfält.
Föraren märker att ratten vrids.
Den här varningslampan blinkar medan
korrigeringen pågår.

11 4
Körning
Operativa begränsningar
Systemet går automatiskt över i standbyläge i
följande fall:
– ESC av eller har löst ut.
– Hastighet under 65 km/tim eller över 180 km/
tim.
– Elektrisk anslutning till en släpvagn.
– Användning av ett ”rymdsparande” reservhjul
detekterat (eftersom detektering inte är
omedelbart rekommenderas inaktivering av
systemet).
– Dynamisk körstil upptäckt, tryck på bromsen
eller gaspedalen.
– Körning över körfältsmarkeringar.
– Aktivering av blinkersena.
– Korsa den inre linjen i sväng.
– Körning i en snäv kurva.
– Inaktivitet av föraren upptäckt under
korrigering.
– Avsmalnande väg detekterad.
Föraren kan förhindra korrigering genom
att hålla fast ratten (t.ex. under en
nödmanöver).
Korrigeringen av körriktningen avbryts
omedelbart så fort blinkersljusen slås på. När blinkersljusen är aktiverat och några
sekunder efter att de stängts av betraktar
systemet att en avvikelse från den ursprungliga
körbanan som avsiktliga och ingen korrigering
görs under denna period.
Trafiksituationer och relaterade varningar
I tabellen nedan hittar du de varningar och meddelanden som visas som svar på olika trafiksituationer
.
Dessa varningar visas inte sekventiellt.
Funktion status VisningKommentarer
AV

Funktionen inaktiverad.
ON Ingen.Funktionen är aktiv men villkoren är inte uppfyllda:
–

hastighet under 65 km/tim,
–


ingen vägmarkering finns,
–


ESC har löst ut,
–


sport körning.
ON

Automatisk inaktivering/standby av funktionen (t.ex. upptäckt av slä\
pvagn, användning av
reservhjul av typen ”rymdssparare” som medföljer fordonet, funk\
tionsfel).
ON Ingen.Vägmarkering har upptäckts.
Hastighet över 65
km/tim.
ON


Systemet korrigerar körriktningen på den sida där risken för\
avåkning har detekterats.
Förarens händer är på ratten.

11 5
Körning
6Funktion statusVisningKommentarer
ON



”Håll i ratten”. Om systemet, medan korrigering av kurs utförs, avgör att korrigeri\
ngen inte kommer att
vara tillräcklig och en solid linje kommer att passeras: varnas fö\
raren om att denne måste
tillhandahålla ytterligare kursjustering.
Om ratten inte hålls i ordentligt hörs en ljudvarning åtfölj\
d av ett meddelande tills
kurskorrigeringen är avslutad eller föraren återigen håller \
ordentligt i ratten.
Varningen av ljudsignaler kommer att öka om flera korrigeringar utförs i snabb följd.
Varningen blir kontinuerliga och kvarstår tills föraren svarar.
Operativa begränsningar
Systemet går automatiskt över i standbyläge i
följande fall:
–

ESC av eller har löst ut.
–


Hastighet under 65 km/tim eller över 180 km/
tim.
–


Elektrisk anslutning till en släpvagn.
–


Användning av ett ”rymdsparande” reservhjul
detekterat (eftersom detektering inte är
omedelbart rekommenderas inaktivering av
systemet).
–


Dynamisk körstil upptäckt, tryck på bromsen
eller gaspedalen.
–


Körning över körfältsmarkeringar
.
–

Aktivering
av blinkersena.
–

Korsa den inre linjen i sväng.
–


Körning i en snäv kurva.
–


Inaktivitet av föraren upptäckt under
korrigering.
–


A
vsmalnande väg detekterad.
Systemet kan störas eller inte fungera i
följande situationer:
–

Otillräcklig kontrast mellan
vägbeläggningen

och vägsidan (t.ex. skugga).
–

Vägmarkeringar är slitna, täckta (snö, lera)
eller multipla (vägarbetsområden etc.),
–


Närhet till fordonet framför
(körfältsmarkeringar kanske inte upptäcks).
–


Vägar som är smala, slingrande.
Risk för oönskad reaktion
Systemet bör inaktiveras i följande situationer:
– När du byter hjul eller arbetar nära ett hjul.
–

Bogsering eller med en cykelhållare på en
draganordning, särskilt med släpvagn som inte
är ansluten eller inte godkänd.
–


Vägen i dåligt skick, instabil eller med mycket
dåligt grepp (risk för vattenplanering, snö, is).
–


Ogynnsamma väderförhållanden.
–


Körning på bana.
–


Körning på dynamometer
.
Inaktivering/Aktivering



► Tryck på och håll in den här knappen kort
för att när som helst inaktivera eller återaktivera
systemet.
Inaktivering indikeras genom att
kontrollampan i knappen och
varningslampan på instrumentpanelen tänds.
Systemet aktiveras automatisk varje gång
tändningen slås på.
Funktionsfel
I händelse av ett funktionsfel lyser
dessa varningslampor på

11 6
Körning

Vid följande tillstånd utlöses ingen varning:
– närvaro av stationära föremål (t.ex. parkerade
fordon, säkerhetsskenor, lyktstolpar, skyltar).
– fordon som kör i motsatt riktning.
– på slingriga vägar eller vid skarpa svängar.
– vid omkörning eller bli omkörd av ett mycket
långt fordon (t.ex. lastbil, buss), som både
upptäcks på i en död vinkel bakifrån och
närvarande i förarens synfält framifrån.
– snabb omkörningsmanöver.
– vid mycket tung trafik: fordon som upptäcks
framför eller bakom bilen misstas för en lastbil
eller ett fast föremål.
– aktivering av Park Assist-funktionen.
Funktionsfel
I händelse av ett funktionsfel tänds den
här varningslampan på
instrumentpanelen, samtidigt som ett
meddelande visas och en ljudsignal hörs.
Låt en CITROËN-verkstad eller en annan
kvalificerad verkstad utföra en kontroll.
Dödavinkeln-varnare
För mer information, se Allmänna
rekommendationer om användning av
kör- och manöverhjälpmedel.


Detta system varnar föraren för en potentiell fara
med närvaron av ett annat fordon (bil, lastbil,
motorcykel) i fordonets döda vinkel (områden
som är dolda från förarens synfält) med hjälp av
sensorer på sidorna av stötfångarna.


Varningen ges med en varningslampa som lyser
med fast sken i sidospegeln på den berörda
sidan:
–

direkt när du håller på att bli omkörd;
–


efter en fördröjning på cirka en sekund när du
kör om ett annat fordon långsamt.
Aktivering/inaktivering
Den ställs in via Driving / Fordon
pekskärmsmenyn.
När bilen startas tänds varningslampan i varje
backspegel för att indikera att systemet är
aktiverat.
Systemets status memoreras när tändningen
slås av.
Systemet kopplas ur automatiskt om
bilen drar ett släp med en dragkrok som
godkänts av CITROËN.
Driftförhållanden
– Alla fordonen kör i samma riktning och i
angränsande körbanor .
–

Din bils hastighet måste ligga mellan 12 och
140

km/tim (versioner utan Park Assist) eller
mellan 30
och 140 km/tim (versioner med Park
Assist).
–

Då du kör om en bil är hastighetsskillnaden
mindre än 10 km/tim.
–


Då du blir omkörd av en bil är
hastighetsskillnaden mindre än 25 km/tim.
–


T
rafiken flyter normalt. –

Omkörning av ett fordon inom en viss
tidsperiod och fordonet som körs om ligger kvar i
den döda vinkeln.
–

Du kör på en vägsträcka som är rak eller
svänger lätt.
–

Ditt fordon drar ej en släpvagn eller en
husvagn etc.
Funktionsbegränsningar

11 7
Körning
6

Vid följande tillstånd utlöses ingen varning:
– närvaro av stationära föremål (t.ex. parkerade
fordon, säkerhetsskenor
, lyktstolpar, skyltar).
–

fordon som kör i motsatt riktning.
–


på slingriga vägar eller vid skarpa svängar
.
–

vid omkörning eller bli omkörd av ett mycket
långt fordon (t.ex. lastbil, buss), som både
upptäcks på i en död vinkel bakifrån och
närvarande i förarens synfält framifrån.
–


snabb omkörningsmanöver
.
–

vid mycket tung trafik: fordon som upptäcks
framför eller bakom bilen misstas för en lastbil
eller ett fast föremål.
–


aktivering av Park
Assist-funktionen.
Funktionsfel
I händelse av ett funktionsfel tänds den
här varningslampan på
instrumentpanelen, samtidigt som ett
meddelande visas.
Låt en CITROËN-verkstad eller en annan
kvalificerad verkstad utföra en kontroll.
Systemet kan tillfälligt störas av vissa
klimatförhållanden (t.ex. regn, hagel).
I synnerhet kan körning på en våt väg eller
gå från ett torrt till ett vått område orsaka
falska varningar (t.ex. närvaro av ett moln
med vattendroppar i blindfältet tolkat som ett
fordon).
Vid dåligt väder eller under vintern bör du
försäkra dig om att sensorerna inte täcks av
smuts, is eller snö.
Se till att inte täcka över varningsområdet på
sidospegeln eller detekteringsområdena på
stötfångarna fram och bak, med etiketter eller
andra föremål. De riskerar att störa systemets
funktion.
Active Safety Brake med Avståndsvarnare
och Intelligent
panikbromsassistans
För mer information, se Allmänna
rekommendationer om användning av
kör- och manöverhjälpmedel.


Systemet:
– varnar föraren när det finns risk för en kollision
med framförvarande fordon, fotgängare eller
cyklist (beroende på version).
–

minskar bilens hastighet för att undvika en
kollision eller begränsa skadan av en sådan.
Hastigheten kommer att reduceras med
max 20 km/tim (endast versioner med
kamera) eller med högst 50 km/tim (versioner
med kamera och radar).
Systemet tar också hänsyn till
motorcyklister.
Det här systemet har tre funktioner:
–

Avståndsvarnare.
–

Intelligent panikbromsassistans (iEBA).
–


Active Safety Brake (automatisk
nödbromsning).
Bilen har en multifunktionskamera som sitter
överst

på vindrutan och, beroende på version, en
radar i främre stötfångaren.
Systemet innebär inte att föraren kan
sänka uppmärksamheten.
Systemet är framtaget för att hjälpa föraren
och förbättra trafiksäkerheten.
Det är förarens ansvar att kontinuerligt
övervaka trafikförhållandena i enlighet med
gällande körregler.

11 8
Körning
första varningsnivån lösa ut. Varningsnivå 2
aktiveras i så fall direkt.
Observera: varningsnivå 1 visas inte
vid ett fast hinder eller tillsammans med
varningsgränsen ” Nära”.
Intelligent
panikbromsassistans (iEBA)
Denna funktion kompletterar bromsning i
händelse av att föraren bromsar, men inte
tillräckligt för att undvika en kollision.
Denna hjälpfunktion aktiveras bara om föraren
trycker ned bromspedalen.
Active Safety Brake

Om systemet detekterar ett potentiellt
hinder, förbereder det bromskretsen ifall
automatisk bromsning skulle behövas. Det
kan ge upphov till ett ljud och en lätt känsla av
fartminskning.
Inaktivering/Aktivering
När du startar motorn är systemet aktivt som
standard.
Inställningarna ändras via
Driving/Fordon pekskärmsmenyn.
Urkopplingen av systemet anges av att
denna varningslampa tänds, samtidigt
som ett meddelande visas.
Funktionsvillkor och
begränsningar
Bilen kör framåt.
ESC-system operativt.
Säkerhetsbältena fastsatta för alla passagerare.
Stabiliserad hastighet på vägar med få kurvor.
I följande fall rekommenderas att man inaktiverar
systemet via bilens inställningsmeny:
–

Köra med släpvagn.
–


Långa föremål har transporterats på lastbågar
.
–

V
id körning med snökedjor.
–

Innan bilen tvättas i en automatisk biltvätt med
motorn i gång.
–


Innan bilen körs över en rullbänk på en
verkstad.
–


Bilen bogseras med motorn igång.
– Efter en slagskada på vindrutan i höjd med
kameran.
Systemet inaktiveras automatiskt om en
viss typ av nödreservhjul eller ett fel i
bromspedalkontakten eller minst två
bromslampor registreras.
Det kan vara farligt att köra om
bromslamporna inte fungerar.
Det är möjligt att varningar inte avges,
avges för sent eller verkar överflödiga.
Var därför alltid uppmärksam på omgivningen
och var beredd att hela tiden agera för att
undvika en olycka.
Systemet avaktiveras automatiskt vid en
kollision.
Låt en CITROËN-verkstad eller en annan
kvalificerad verkstad utföra en kontroll.
Avståndsvarnare
Den här funktionen varnar föraren att det
finns risk för en kollision med framförvarande
fordon eller med en fotgängare eller cyklist som
befinner sig i bilens körfält.
Ändring av varningsgräns
Det utlösande tröskelvärdet bestämmer den
känslighet med vilken funktionen varnar för
kollisionsrisk.
Tröskelvärdet ställs in via Driving/Fordon
pekskärmsmenyn.
►

Välj ett av de tre fördefinierade
tröskelvärdena: ”Far”, ”Normal” eller ”Nära”.\
Den sista gräns som valts sparas när tändningen
slås från.
Funktion
Det finns flera varningsnivåer i systemet som
kan lösa ut och som visas på instrumentpanelen
beroende på kollisionsrisken och den
varningsutlösningsgräns som föraren valt.
Systemet tar hänsyn till fordonsdynamiken,
hastigheten på din bil och bilen framför dig,
miljöförhållandena och fordonets funktion
(åtgärder för pedalerna, ratten etc.) för att
varningen ska utlösas vid mest relevanta tillfälle.
Nivå 1 (orange): endast en ljusindikering
som varnar för att fordonet framför ligger
mycket nära.
Meddelandet ” Fordon nära” visas.
Nivå 2 (röd): en ljusindikering och en
ljudsignal som varnar för att en kollision är
nära förestående.
Meddelandet ” Bromsa!” visas.
Nivå 3: i vissa fall förekommer en
vibrationsvarning i form av mikrobromsning som
varnar för kollision.
Om bilens hastighet är för hög när du
närmar dig ett annat fordon kan inte den
