11 9
Conduite
6Aide graphique


Elle complète le signal sonore par l'affichage
à l'écran de segments dont l'emplacement
représente la distance entre l'obstacle et le
véhicule (blanc : éloigné ; orange : proche ; rouge : très proche).Au plus près de l'obstacle, le symbole "Danger"
s'affiche à l'écran.
Aide au stationnement avant
En complément à l'aide au stationnement arrière,
l'aide au stationnement avant se déclenche dès
qu'un obstacle est détecté à l'avant et que la
vitesse du véhicule reste inférieure à 10 km/h.
L'aide au stationnement avant est interrompue,
si le véhicule s'arrête plus de trois secondes en
marche avant, s'il n'y a plus d'obstacle détecté
ou dès que la vitesse du véhicule dépasse 10
km/h.
Le son diffusé par le haut-parleur (avant
ou arrière) permet de repérer si l'obstacle
est devant ou derrière.
Désactivation / Activation
Avec / Sans autoradio


► Pour désactiver ou activer le système, appuyer sur ce bouton.
Le voyant est allumé lorsque le système est
désactivé .
Avec écran tactile
► Dans le menu Conduite / Véhicule,
sélectionner l'onglet " Fonctions de
conduite ", puis "Aide au stationnement".
L'état de la fonction est mémorisé à la coupure
du contact.
La fonction aide au stationnement arrière
sera désactivée automatiquement en cas
de branchement d'une remorque ou d'un
porte-vélo sur un dispositif d'attelage installé
selon les préconisations du constructeur.
Limites de fonctionnement
L'inclinaison du véhicule en cas de chargement
important du coffre peut perturber les mesures
de distance.
Anomalie de fonctionnement
En cas de dysfonctionnement, au passage de la marche arrière, ce témoin
s'allume au combiné, accompagné de l'affichage
d'un message et d'un signal sonore (bip court).
Consulter le réseau CITROËN ou un atelier
qualifié pour vérification du système.
Top Rear Vision
Se reporter aux Recommandations générales
des aides à la conduite et à la manœuvre .

120
Conduite
Dès l'engagement de la marche arrière, moteur
tournant, ce système affiche sur l'écran tactile
des vues des alentours proches de votre
véhicule à l'aide d'une caméra située à l'arrière
du véhicule.



L'écran se divise en deux parties avec une vue
contextuelle et une vue de dessus du véhicule
dans son environnement proche.
Les capteurs d'aide au stationnement complètent
l'information sur la vue de dessus du véhicule.
Différentes vues contextuelles peuvent être
affichées :– Vue standard.– Vue à 180°.– Vue zoom.Par défaut, le mode AUTO est activé.
Dans ce mode, le système choisit la meilleure
vue à afficher (standard ou zoom).À tout instant, pendant la manoeuvre, vous
pouvez changer le type de vue.
L'état de la fonction n'est pas mémorisé à la
coupure du contact.
Principe de fonctionnement

À l'aide de la caméra arrière, les alentours
proches du véhicule sont enregistrés pendant les
manœuvres à basse vitesse.
Une image du dessus de votre véhicule dans
son environnement proche est créée en temps
réel (représentée entre les crochets), au fur et à
mesure de la progression du véhicule.
Elle permet de faciliter l'alignement de votre
véhicule lors du stationnement et de percevoir
les obstacles situés à proximité. Elle s'efface
automatiquement si le véhicule reste immobile
trop longtemps.
Vision arrière

Pour activer la caméra, située sur le hayon,
engager la marche arrière et ne pas dépasser la
vitesse de 10 km/h.La fonction se désactive :– Automatiquement au-delà d'environ 10
km/h.– Automatiquement à l'ouverture du hayon.– Au retrait de la marche arrière (l'image reste affichée pendant 7 secondes).– Par appui sur la flèche blanche dans le coin supérieur gauche de la tablette tactile.

121
Conduite
6Mode AUTO

Ce mode est activé par défaut.
À l'aide des capteurs situés sur le pare-chocs
arrière, la vue automatique permet de passer
de la vue arrière (standard) à la vue de dessus
(zoom) à l'approche d'un obstacle au niveau
de la ligne rouge (moins de 30 cm) lors de la manœuvre.
Vue standard

La zone située derrière votre véhicule s'affiche
à l'écran.
Les lignes de gabarit en bleu 1 représentent la
largeur de votre véhicule, rétroviseurs déployés
; elles s'orientent en fonction de la position du
volant.
À partir du pare-chocs arrière, la ligne rouge 2
représente la distance à 30 cm et les deux lignes
bleues 3 et 4, respectivement à 1 m et à 2 m.
Cette vue est disponible avec le mode AUTO ou
par sélection dans le menu de changement de
vue.
Vue zoom

La caméra enregistre les alentours lors de la
manoeuvre pour créer une vue de dessus arrière
du véhicule dans son environnement proche,
permettant de réaliser une manoeuvre du
véhicule avec les obstacles environnants.
Cette vue est disponible avec le mode AUTO ou
par sélection dans le menu de changement de
vue.
Les obstacles peuvent paraître plus
éloignés que dans la réalité.
Durant la manoeuvre, il est important de
contrôler les côtés du véhicule à l'aide des
rétroviseurs.
L'aide au stationnement arrière permet
également de compléter les informations sur
l'environnement du véhicule.
Vue à 180°

La vue à 180° permet de pouvoir quitter, en
marche arrière, une place de stationnement

122
Conduite
en anticipant l'arrivée de véhicules, piétons ou
cyclistes.
Cette vue n'est pas recommandée pour réaliser
une manoeuvre complète.
Elle se décompose en trois zones : gauche A,
centrale B et droite C.
Cette vue est disponible uniquement par
sélection dans le menu de changement de vue.
Mode démarrage rapide

Ce mode permet d’afficher, au plus vite, la vue
contextuelle (partie gauche) et la vue de dessus
du véhicule.
Un message (en anglais), vous indiquant de
vérifier les alentours du véhicule avant de
manœuvrer, s'affiche.
Park Assist
Se reporter aux Recommandations générales
des aides à la conduite et à la manœuvre .Ce système apporte une assistance active
au stationnement : il détecte un espace de stationnement puis pilote la direction pour
se garer dans cet espace pendant que le
conducteur gère le sens de marche, le passage
des vitesses, l'accélération et le freinage.
Pour aider le conducteur à surveiller le bon
déroulement de la manœuvre, le système
déclenche automatiquement l'affichage de
la Top Rear Vision et l'activation de l'aide au
stationnement.
Le système effectue les mesures de places
de stationnement disponibles et les calculs de
distances par rapport aux obstacles à l'aide de
capteurs à ultrasons implantés dans les pare-
chocs avant et arrière du véhicule.


Le système apporte une assistance aux manœuvres suivantes :
A.
Stationnement en entrée de place en
"créneau"
B. Sortie de stationnement de place en
"créneau"
C. Stationnement en entrée de place en
"bataille"
Fonctionnement
► À l'approche d'une zone de stationnement, réduire la vitesse de votre véhicule à 30 km/h au maximum.
Activation de la fonction
L'activation de la fonction se fait par le menu Conduite / Véhicule de la tablette
tactile.
Sélectionner " Park Assist".
L'activation de la fonction désactive la
Surveillance d'angles morts.
À tout instant, jusqu'au démarrage de la
manœuvre d'entrée ou de sortie de place
de stationnement, l'appui sur la flèche située
dans le coin supérieur gauche de la page
d'affichage désactive la fonction.
Choix du type de manœuvre

123
Conduite
6Une page de choix de manoeuvres s'affiche sur l'écran tactile : par défaut, la page "Entrée" si le véhicule a roulé depuis la mise du contact, sinon
la page "Sortie".
► Sélectionner le type et le côté de manoeuvre pour activer la recherche de place.
Le choix de manoeuvre peut être modifié à tout
instant, même pendant la phase de recherche de
place disponible.
Recherche de place
► Rouler à une distance comprise entre 0,50 et 1,50 m de la rangée de véhicules en stationnement, sans jamais dépasser 30 km/h, jusqu'à ce que le système trouve une place
disponible.
La recherche de place s'interrompt au-delà de ce
seuil. La fonction se désactive automatiquement
dès que la vitesse du véhicule dépasse 50 km/h.
Pour le stationnement en "créneau", la
place doit être égale au minimum à la
longueur de votre véhicule majorée de 0,60
m.
Pour le stationnement en "bataille", la largeur
de la place doit être égale à la largeur de
votre véhicule majorée de 0,70 m.
Si la fonction d'aide au stationnement a
été désactivée dans le menu Conduite /
Véhicule de l'écran tactile, elle sera
automatiquement réactivée à l'activation du
système.


Dès que le système trouve une place disponible,
"OK" s'affiche sur le schéma de stationnement,
accompagné d'un signal sonore.
Préparation de la manœuvre
► Rouler très lentement, jusqu'à l'affichage de la demande d'immobilisation du véhicule : "Immobilisez le véhicule " et du panneau
"STOP", accompagné d'un signal sonore.
Dès l'arrêt du véhicule, une page d'instructions
s'affiche à l'écran.
► Pour préparer la manœuvre, respecter les instructions.
Le début de la manœuvre est signalé par le
message "Manœuvre en cours", accompagné
d'un signal sonore.
Le sens de la direction, marche arrière, est
indiqué par ce message : "Lâchez le volant,
reculez".
La Top Rear Vision ainsi que l'aide au
stationnement s'activent automatiquement pour vous aider à contrôler les alentours proches de
votre véhicule pendant la manœuvre.
Pendant la manœuvre
Le système prend en charge la direction du
véhicule. Il donne les instructions de sens de
manœuvre au début des manœuvres d'entrée
et de sortie de stationnement en "créneau",
et pour la totalité des manœuvres d'entrée en
stationnement en "bataille".
Ces instructions s'affichent sous la forme de
pictogramme accompagné d'un message :"Reculez".
"Avancez".
L'état de la manœuvre est signalé par ces
pictogrammes :Manœuvre en cours (vert).
Manœuvre abandonnée ou terminée (rouge) (les flèches indiquent que le
conducteur doit reprendre le contrôle de la
direction de son véhicule).
Les indications de vitesse maximale à ne
pas dépasser pendant les manœuvres sont
signalées par ces pictogrammes :
77 km/h ou 5 mph, pour l'entrée en stationnement.
55 km/h ou 3 mph, pour la sortie de stationnement.

124
Conduite

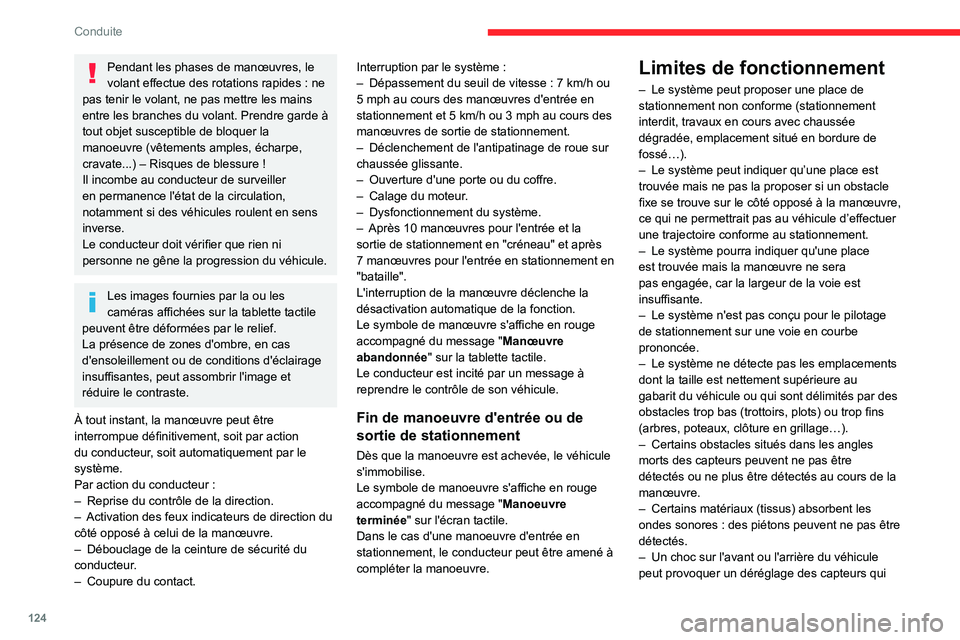

Pendant les phases de manœuvres, le volant effectue des rotations rapides : ne pas tenir le volant, ne pas mettre les mains
entre les branches du volant. Prendre garde à
tout objet susceptible de bloquer la
manoeuvre (vêtements amples, écharpe,
cravate...) – Risques de blessure !Il incombe au conducteur de surveiller
en permanence l'état de la circulation,
notamment si des véhicules roulent en sens
inverse.
Le conducteur doit vérifier que rien ni
personne ne gêne la progression du véhicule.
Les images fournies par la ou les
caméras affichées sur la tablette tactile
peuvent être déformées par le relief.
La présence de zones d'ombre, en cas
d'ensoleillement ou de conditions d'éclairage
insuffisantes, peut assombrir l'image et
réduire le contraste.
À tout instant, la manœuvre peut être
interrompue définitivement, soit par action
du conducteur, soit automatiquement par le
système.
Par action du conducteur :– Reprise du contrôle de la direction.– Activation des feux indicateurs de direction du côté opposé à celui de la manœuvre.– Débouclage de la ceinture de sécurité du conducteur.– Coupure du contact.
Interruption par le système :– Dépassement du seuil de vitesse : 7 km/h ou 5 mph au cours des manœuvres d'entrée en stationnement et 5 km/h ou 3 mph au cours des manœuvres de sortie de stationnement.– Déclenchement de l'antipatinage de roue sur chaussée glissante.– Ouverture d'une porte ou du coffre.– Calage du moteur.– Dysfonctionnement du système.– Après 10 manœuvres pour l'entrée et la sortie de stationnement en "créneau" et après 7 manœuvres pour l'entrée en stationnement en "bataille".
L'interruption de la manœuvre déclenche la
désactivation automatique de la fonction.
Le symbole de manœuvre s'affiche en rouge
accompagné du message " Manœuvre
abandonnée" sur la tablette tactile.
Le conducteur est incité par un message à
reprendre le contrôle de son véhicule.
Fin de manoeuvre d'entrée ou de
sortie de stationnement
Dès que la manoeuvre est achevée, le véhicule
s'immobilise.
Le symbole de manoeuvre s'affiche en rouge
accompagné du message " Manoeuvre
terminée" sur l'écran tactile.
Dans le cas d'une manoeuvre d'entrée en
stationnement, le conducteur peut être amené à
compléter la manoeuvre.
Limites de fonctionnement
– Le système peut proposer une place de stationnement non conforme (stationnement
interdit, travaux en cours avec chaussée
dégradée, emplacement situé en bordure de
fossé…).
– Le système peut indiquer qu’une place est trouvée mais ne pas la proposer si un obstacle
fixe se trouve sur le côté opposé à la manœuvre,
ce qui ne permettrait pas au véhicule d’effectuer
une trajectoire conforme au stationnement.
– Le système pourra indiquer qu'une place est trouvée mais la manœuvre ne sera
pas engagée, car la largeur de la voie est
insuffisante.
– Le système n'est pas conçu pour le pilotage de stationnement sur une voie en courbe
prononcée.
– Le système ne détecte pas les emplacements dont la taille est nettement supérieure au
gabarit du véhicule ou qui sont délimités par des
obstacles trop bas (trottoirs, plots) ou trop fins
(arbres, poteaux, clôture en grillage…).
– Certains obstacles situés dans les angles morts des capteurs peuvent ne pas être
détectés ou ne plus être détectés au cours de la
manœuvre.
– Certains matériaux (tissus) absorbent les ondes sonores : des piétons peuvent ne pas être détectés.– Un choc sur l'avant ou l'arrière du véhicule peut provoquer un déréglage des capteurs qui

125

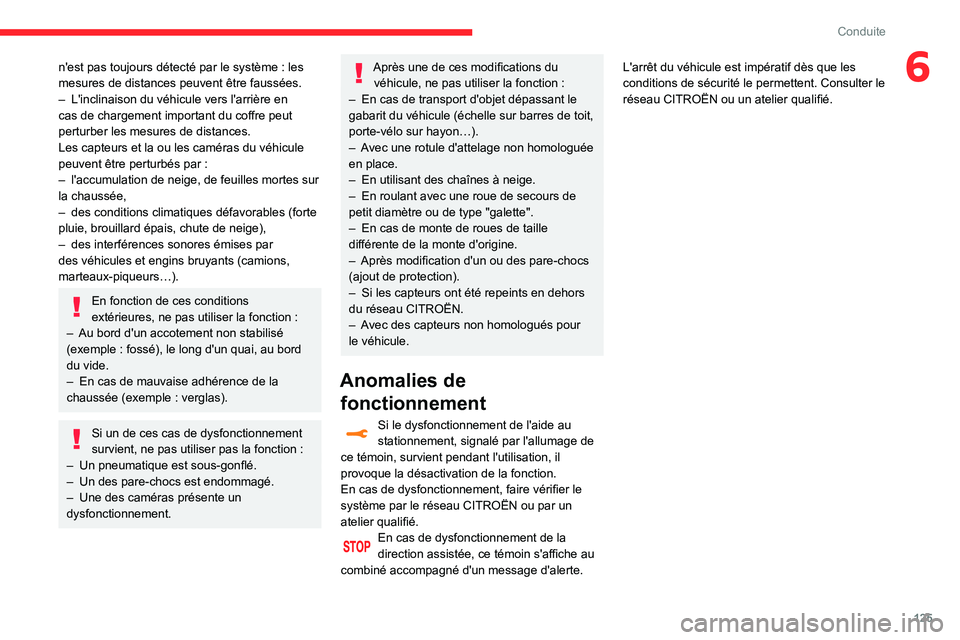

Conduite
6n'est pas toujours détecté par le système : les mesures de distances peuvent être faussées.– L'inclinaison du véhicule vers l'arrière en cas de chargement important du coffre peut
perturber les mesures de distances.
Les capteurs et la ou les caméras du véhicule
peuvent être perturbés par :– l'accumulation de neige, de feuilles mortes sur la chaussée,– des conditions climatiques défavorables (forte pluie, brouillard épais, chute de neige),– des interférences sonores émises par des véhicules et engins bruyants (camions,
marteaux-piqueurs…).
En fonction de ces conditions extérieures, ne pas utiliser la fonction :– Au bord d'un accotement non stabilisé (exemple : fossé), le long d'un quai, au bord du vide.– En cas de mauvaise adhérence de la chaussée (exemple : verglas).
Si un de ces cas de dysfonctionnement survient, ne pas utiliser pas la fonction :– Un pneumatique est sous-gonflé.– Un des pare-chocs est endommagé.– Une des caméras présente un dysfonctionnement.
Après une de ces modifications du véhicule, ne pas utiliser la fonction :– En cas de transport d'objet dépassant le gabarit du véhicule (échelle sur barres de toit,
porte-vélo sur hayon…).
– Avec une rotule d'attelage non homologuée en place.– En utilisant des chaînes à neige.– En roulant avec une roue de secours de petit diamètre ou de type "galette".– En cas de monte de roues de taille différente de la monte d'origine.– Après modification d'un ou des pare-chocs (ajout de protection).– Si les capteurs ont été repeints en dehors du réseau CITROËN.– Avec des capteurs non homologués pour le véhicule.
Anomalies de fonctionnement
Si le dysfonctionnement de l'aide au
stationnement, signalé par l'allumage de
ce témoin, survient pendant l'utilisation, il
provoque la désactivation de la fonction.
En cas de dysfonctionnement, faire vérifier le
système par le réseau CITROËN ou par un
atelier qualifié.
En cas de dysfonctionnement de la direction assistée, ce témoin s'affiche au
combiné accompagné d'un message d'alerte. L'arrêt du véhicule est impératif dès que les
conditions de sécurité le permettent. Consulter le
réseau CITROËN ou un atelier qualifié.

préfère


AVEC LES LUBRIFIANTS TOTAL QUARTZ
FAITES LE PLEIN
DE CONFIANCE
Depuis plus de 50 ans, T
par : l'excel
la cr\351ativit\351 et l'innovation technologique.
C'est dans ce m\352me esprit que T
0093008C00830001000100120016000200130015001B0001 007F0082007F008E009200AD0091
aux moteurs CITRO\313N, pour les rendre toujours
plus \351conomes en carburant et plus respectueux
de l'environnement.
T
performance
automobiles en conditions extr\352mes.
00040086008D0087009100870090
008A01370083008C009200900083009200870083008C0001
008201370093008C00830001
008200830001
