135

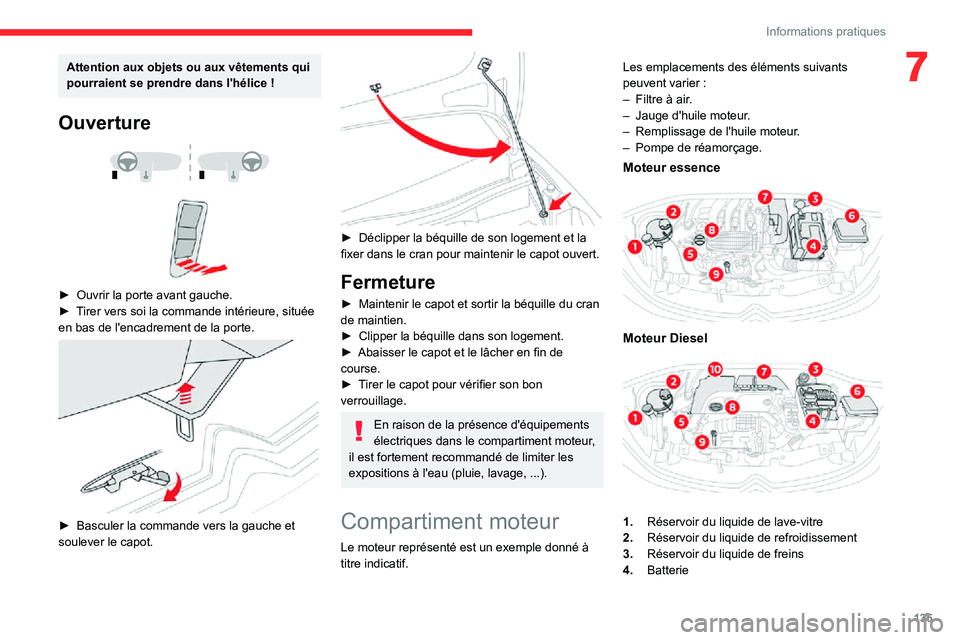

Informations pratiques
7Attention aux objets ou aux vêtements qui pourraient se prendre dans l'hélice !
Ouverture


► Ouvrir la porte avant gauche.► Tirer vers soi la commande intérieure, située en bas de l'encadrement de la porte.

► Basculer la commande vers la gauche et
soulever le capot.

► Déclipper la béquille de son logement et la fixer dans le cran pour maintenir le capot ouvert.
Fermeture
► Maintenir le capot et sortir la béquille du cran de maintien.► Clipper la béquille dans son logement.► Abaisser le capot et le lâcher en fin de course.► Tirer le capot pour vérifier son bon verrouillage.
En raison de la présence d'équipements
électriques dans le compartiment moteur,
il est fortement recommandé de limiter les
expositions à l'eau (pluie, lavage, ...).
Compartiment moteur
Le moteur représenté est un exemple donné à
titre indicatif. Les emplacements des éléments suivants
peuvent varier :– Filtre à air
.– Jauge d'huile moteur .– Remplissage de l'huile moteur .– Pompe de réamorçage.
Moteur essence

Moteur Diesel

1.Réservoir du liquide de lave-vitre
2. Réservoir du liquide de refroidissement
3. Réservoir du liquide de freins
4. Batterie

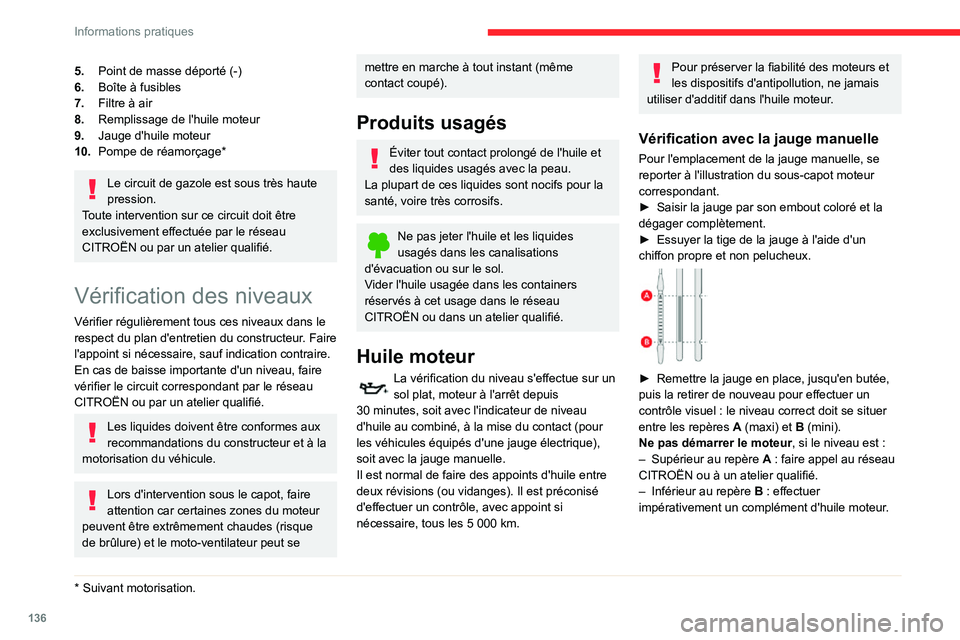

136
Informations pratiques
5.Point de masse déporté (-)
6. Boîte à fusibles
7. Filtre à air
8. Remplissage de l'huile moteur
9. Jauge d'huile moteur
10. Pompe de réamorçage *
Le circuit de gazole est sous très haute
pression.
Toute intervention sur ce circuit doit être
exclusivement effectuée par le réseau
CITROËN ou par un atelier qualifié.
Vérification des niveaux
Vérifier régulièrement tous ces niveaux dans le
respect du plan d'entretien du constructeur. Faire
l'appoint si nécessaire, sauf indication contraire.
En cas de baisse importante d'un niveau, faire
vérifier le circuit correspondant par le réseau
CITROËN ou par un atelier qualifié.
Les liquides doivent être conformes aux
recommandations du constructeur et à la
motorisation du véhicule.
Lors d'intervention sous le capot, faire
attention car certaines zones du moteur
peuvent être extrêmement chaudes (risque
de brûlure) et le moto-ventilateur peut se
* Suivant motorisation.
mettre en marche à tout instant (même
contact coupé).
Produits usagés
Éviter tout contact prolongé de l'huile et
des liquides usagés avec la peau.
La plupart de ces liquides sont nocifs pour la
santé, voire très corrosifs.
Ne pas jeter l'huile et les liquides usagés dans les canalisations
d'évacuation ou sur le sol.
Vider l'huile usagée dans les containers
réservés à cet usage dans le réseau
CITROËN ou dans un atelier qualifié.
Huile moteur
La vérification du niveau s'effectue sur un
sol plat, moteur à l'arrêt depuis
30 minutes, soit avec l'indicateur de niveau d'huile au combiné, à la mise du contact (pour
les véhicules équipés d'une jauge électrique),
soit avec la jauge manuelle.
Il est normal de faire des appoints d'huile entre
deux révisions (ou vidanges). Il est préconisé
d'effectuer un contrôle, avec appoint si
nécessaire, tous les 5 000 km.
Pour préserver la fiabilité des moteurs et
les dispositifs d'antipollution, ne jamais
utiliser d'additif dans l'huile moteur.
Vérification avec la jauge manuelle
Pour l'emplacement de la jauge manuelle, se
reporter à l'illustration du sous-capot moteur
correspondant.
► Saisir la jauge par son embout coloré et la dégager complètement.► Essuyer la tige de la jauge à l'aide d'un chiffon propre et non pelucheux.

► Remettre la jauge en place, jusqu'en butée, puis la retirer de nouveau pour effectuer un contrôle visuel : le niveau correct doit se situer entre les repères A (maxi) et B (mini).
Ne pas démarrer le moteur, si le niveau est :– Supérieur au repère A : faire appel au réseau CITROËN ou à un atelier qualifié.– Inférieur au repère B : effectuer impérativement un complément d'huile moteur.

137

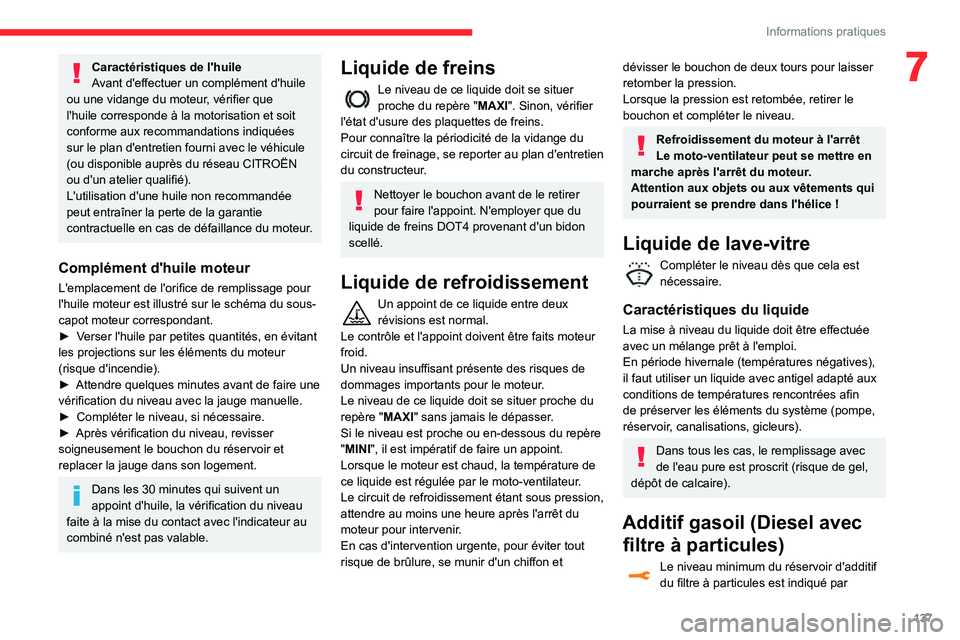

Informations pratiques
7Caractéristiques de l'huile
Avant d'effectuer un complément d'huile
ou une vidange du moteur, vérifier que
l'huile corresponde à la motorisation et soit
conforme aux recommandations indiquées
sur le plan d'entretien fourni avec le véhicule
(ou disponible auprès du réseau CITROËN
ou d'un atelier qualifié).
L'utilisation d'une huile non recommandée
peut entraîner la perte de la garantie
contractuelle en cas de défaillance du moteur.
Complément d'huile moteur
L'emplacement de l'orifice de remplissage pour
l'huile moteur est illustré sur le schéma du sous-
capot moteur correspondant.
► Verser l'huile par petites quantités, en évitant les projections sur les éléments du moteur
(risque d'incendie).
► Attendre quelques minutes avant de faire une vérification du niveau avec la jauge manuelle.► Compléter le niveau, si nécessaire.
► Après vérification du niveau, revisser soigneusement le bouchon du réservoir et
replacer la jauge dans son logement.
Dans les 30 minutes qui suivent un appoint d'huile, la vérification du niveau
faite à la mise du contact avec l'indicateur au
combiné n'est pas valable.
Liquide de freins
Le niveau de ce liquide doit se situer
proche du repère " MAXI". Sinon, vérifier
l'état d'usure des plaquettes de freins.
Pour connaître la périodicité de la vidange du
circuit de freinage, se reporter au plan d'entretien
du constructeur.
Nettoyer le bouchon avant de le retirer
pour faire l'appoint. N'employer que du
liquide de freins DOT4 provenant d'un bidon
scellé.
Liquide de refroidissement
Un appoint de ce liquide entre deux révisions est normal.
Le contrôle et l'appoint doivent être faits moteur
froid.
Un niveau insuffisant présente des risques de
dommages importants pour le moteur.
Le niveau de ce liquide doit se situer proche du
repère "MAXI" sans jamais le dépasser.
Si le niveau est proche ou en-dessous du repère
"MINI", il est impératif de faire un appoint.
Lorsque le moteur est chaud, la température de
ce liquide est régulée par le moto-ventilateur.
Le circuit de refroidissement étant sous pression,
attendre au moins une heure après l'arrêt du
moteur pour intervenir.
En cas d'intervention urgente, pour éviter tout
risque de brûlure, se munir d'un chiffon et
dévisser le bouchon de deux tours pour laisser
retomber la pression.
Lorsque la pression est retombée, retirer le
bouchon et compléter le niveau.
Refroidissement du moteur à l'arrêt
Le moto-ventilateur peut se mettre en
marche après l'arrêt du moteur.
Attention aux objets ou aux vêtements qui
pourraient se prendre dans l'hélice !
Liquide de lave- vitre
Compléter le niveau dès que cela est
nécessaire.
Caractéristiques du liquide
La mise à niveau du liquide doit être effectuée
avec un mélange prêt à l'emploi.
En période hivernale (températures négatives),
il faut utiliser un liquide avec antigel adapté aux
conditions de températures rencontrées afin
de préserver les éléments du système (pompe,
réservoir, canalisations, gicleurs).
Dans tous les cas, le remplissage avec
de l'eau pure est proscrit (risque de gel,
dépôt de calcaire).
Additif gasoil ( Diesel avec
filtre à particules)
Le niveau minimum du réservoir d'additif du filtre à particules est indiqué par

138
Informations pratiques
l'allumage fixe de ce témoin, accompagné d'un
signal sonore et d'un message alertant sur un
niveau d'additif trop faible.
Appoint
La mise à niveau de cet additif doit
impérativement et rapidement être effectuée par
le réseau CITROËN ou par un atelier qualifié.
AdBlue (BlueHDi)
Une alerte se déclenche dès que le niveau de
réserve est atteint.
Pour plus d'informations sur les Indicateurs
d'autonomie d'AdBlue, se reporter à la rubrique
correspondante.
Pour éviter l'immobilisation réglementaire
du véhicule, il est impératif d'effectuer le
remplissage du réservoir d'AdBlue.
Pour plus d'informations sur
l'Approvisionnement en AdBlue, se reporter à
la rubrique correspondante.
Contrôles
Sauf indication contraire, contrôler ces
éléments, conformément au plan d'entretien du
constructeur, en fonction de votre motorisation.
Sinon, les faire contrôler par le réseau CITROËN
ou par un atelier qualifié.
N'utiliser que des produits recommandés
par CITROËN ou des produits de qualité
et de caractéristiques équivalentes.
Afin d'optimiser le fonctionnement d'organes
aussi importants que le circuit de freinage,
CITROËN sélectionne et propose des
produits bien spécifiques.
Batterie 12 V
La batterie est sans entretien.Néanmoins, vérifier régulièrement le
serrage des cosses vissées (pour les versions
sans collier rapide) et l'état de propreté des
branchements.
Pour plus d'informations sur les
précautions à prendre avant toute
intervention sur la
Batterie 12 V, se reporter
à la rubrique correspondante.
Les versions équipées du Stop & Start comportent une batterie au plomb 12 V
de technologie et de caractéristiques
spécifiques.
Son remplacement doit être effectué
exclusivement dans le réseau CITROËN ou
dans un atelier qualifié.
Filtre habitacle
En fonction de l'environnement et de l'utilisation du véhicule (exemples : atmosphère poussiéreuse, conduite urbaine), le
changer si nécessaire deux fois plus
souvent.
Un filtre habitacle encrassé peut
détériorer les performances du système
d'air conditionné et générer des odeurs
indésirables.
Filtre à air
En fonction de l'environnement et de
l'utilisation du véhicule (exemples :
atmosphère poussiéreuse, conduite urbaine), le
changer si nécessaire deux fois plus
souvent.
Filtre à huile
Changer le filtre à huile à chaque vidange d'huile moteur.
Filtre à particules (Diesel)
Le début de saturation du filtre à particules est signalé par l'allumage
temporaire de ce témoin, accompagné d'un
message alertant sur le risque de colmatage du
filtre.
Dès que les conditions de circulation le
permettent, régénérer le filtre en roulant à une
vitesse d'au moins 60 km/h jusqu'à l'extinction du témoin.

139
Informations pratiques
7Si le témoin reste affiché, il s'agit d'un
manque d'additif gasoil.
Pour plus d'informations sur la Vérification
des niveaux, se reporter à la rubrique
correspondante.
Après un fonctionnement prolongé du véhicule à très basse vitesse ou au
ralenti, vous pouvez exceptionnellement
constater des émissions de vapeur d'eau à
l'échappement, lors d'accélérations. Celles-ci
sont sans conséquence sur le comportement
du véhicule et sur l'environnement.
Véhicule neuf
Les premières opérations de
régénération du filtre à particules peuvent
s'accompagner d'odeurs de "brûlé" qui sont
parfaitement normales.
Boîte de vitesses manuelle
La boîte de vitesses est sans entretien
(pas de vidange).
Boîte de vitesses
automatique
La boîte de vitesses est sans entretien (pas de vidange).
Plaquettes de freins
L'usure des freins dépend du style de conduite, en particulier pour les véhicules
utilisés en ville, sur courtes distances. Il peut être
nécessaire de faire contrôler l'état des freins,
même entre les révisions du véhicule.
Hors fuite dans le circuit, une baisse du niveau
du liquide de frein indique une usure des
plaquettes de freins.
Après un lavage du véhicule, de
l'humidité ou, en conditions hivernales,
du givre peut se former sur les disques et les
plaquettes de freins : l'efficacité du freinage peut être diminuée. Effectuer de légères
manoeuvres de freinage pour sécher et
dégivrer les freins.
État d'usure des disques de
freins
Pour toute information relative à la vérification de l'état d'usure des disques
de freins, consulter le réseau CITROËN ou un
atelier qualifié.
Frein de stationnement
manuel
Une trop grande course du frein de stationnement ou la constatation d'une
perte d'efficacité de ce système impose un
réglage même entre deux révisions.
Le contrôle de ce système est à faire effectuer
par le réseau CITROËN ou par un atelier
qualifié.
Roues et pneumatiques
Le contrôle de la pression de gonflage de tous les pneumatiques, y compris de la
roue de secours, doit être effectué "à froid".
Les pressions indiquées sur l'étiquette de
pression des pneumatiques sont valables pour
des pneumatiques "froids". Si vous avez roulé
plus de 10 minutes ou plus de 10 kilomètres à plus de 50 km/h, ajouter 0,3 bar (30 kPa) aux valeurs indiquées sur l'étiquette.
Le sous-gonflage augmente la
consommation de carburant. Une
pression de gonflage non-conforme provoque
l'usure prématurée des pneumatiques et
dégrade la tenue de route du véhicule
- Risque d'accident !
Rouler avec des pneumatiques usés ou
endommagés réduit les performances de
freinage et de maintien de la direction du
véhicule. Il est recommandé de vérifier
régulièrement l'état des pneumatiques (bande
de roulement et flancs) et des jantes ainsi que la
présence des valves.
Lorsque les témoins d'usure n'apparaissent
plus en retrait de la bande de roulement, la
profondeur des rainures est inférieure à 1,6 mm ; il est impératif de remplacer les pneumatiques.

140
Informations pratiques
L'utilisation de roues et de pneumatiques de
dimensions autres que celles spécifiées peut
affecter la durée de vie des pneumatiques, la
rotation des roues, la garde au sol, l'indication
du compteur de vitesse et dégrader la tenue de
route.
Le montage de pneumatiques différents sur les
essieux avant et arrière peut provoquer des
régulations intempestives de l'ESC.
AdBlue® (BlueHDi)

Pour assurer le respect de l'environnement et de la norme Euro 6, sans altérer les performances ni pénaliser la consommation de carburant de
ses moteurs Diesel, CITROËN a fait le choix
d'équiper ses véhicules d'un dispositif qui
associe le système SCR (Réduction Catalytique
Sélective) et le filtre à particules (FAP) pour le
traitement des gaz d'échappement.
Système SCR
À l'aide d'un liquide appelé AdBlue® qui contient de l'urée, un catalyseur transforme jusqu'à 85 % des oxydes d'azote (NOx) en azote et en eau,
inoffensifs pour la santé et l'environnement.
L'AdBlue® est contenu dans un réservoir
spécifique d'environ 17 litres. Sa contenance permet une autonomie de roulage d'environ 9 000 km fortement variable
selon votre mode de conduite.
Un dispositif d'alerte se déclenche dès que
le niveau de réserve est atteint : il est alors possible de parcourir environ 2 400 km avant que le réservoir ne soit vide et le véhicule
bloqué.
Si le kilométrage estimé entre deux pas de
maintenance du véhicule dépasse le seuil de
20 000 km, il est nécessaire d'effectuer un appoint en AdBlue.
Pour plus d'informations sur les Témoins
et les alertes associées ou les
Indicateurs, se reporter aux rubriques
correspondantes.
Lorsque le réservoir d'AdBlue® est vide,
un dispositif réglementaire empêche le
redémarrage du moteur.
Lorsque le système SCR est défaillant, le
niveau d'émissions du véhicule n'est plus
conforme à la réglementation Euro 6 : le véhicule devient polluant.
Dans le cas d'un dysfonctionnement confirmé
du système SCR, il est impératif de se
rendre dès que possible dans le réseau
CITROËN ou dans un atelier qualifié.
Après 1 100 km parcourus, un dispositif s'active automatiquement pour empêcher le
démarrage du moteur.
Dans les deux cas, un indicateur d'autonomie
indique la distance pouvant être parcourue
avant l'immobilisation du véhicule.
Gel de l'AdBlue®
L'AdBlue® gèle à des températures inférieures à -11 °C environ.Le système SCR comporte un dispositif
de réchauffage du réservoir d'AdBlue® qui
permet de rouler en conditions climatiques
très froides.
Approvisionnement en AdBlue
®
Il est recommandé de procéder à un appoint en
AdBlue® dès la première alerte signalant que le
niveau de réserve est atteint.
Pour le bon fonctionnement du système SCR :– Utiliser uniquement du liquide AdBlue®
conforme à la norme ISO 22241.
– Ne jamais transvaser l'AdBlue® dans un autre récipient : il perdrait de ses qualités de pureté.

141
Informations pratiques
7– Ne jamais diluer l'AdBlue® avec de l'eau.
Il est possible de se procurer de l'AdBlue
® dans
le réseau CITROËN ou dans un atelier qualifié.
Il est également possible de se rendre
dans une station-service équipée de
pompes à AdBlue
® spécialement conçues
pour les véhicules particuliers.
Ne jamais faire d'appoint depuis un
distributeur d'AdBlue® réservé à l'usage
des poids lourds.
Recommandations de stockage
L'AdBlue® gèle en-deçà de -11 °C environ et se dégrade à partir de +25 °C. Il est recommandé de stocker les bidons dans un endroit frais et
à l'abri de l'exposition directe au rayonnement
solaire.
Dans ces conditions, le liquide peut être
conservé au moins un an.
Si le liquide a gelé, il peut être utilisé une fois
complètement dégelé à l'air ambiant.
Ne pas stocker les bidons d'AdBlue®
dans le véhicule.
Précautions d'utilisation
L'AdBlue® est une solution à base d'urée. Ce
liquide est ininflammable, incolore et inodore
(conservé dans un endroit frais).
En cas de contact avec la peau, laver la zone
touchée à l'eau courante et au savon. En cas
de contact avec les yeux, rincer immédiatement
et abondamment à l'eau courante ou avec une
solution de lavage oculaire pendant au moins
15 minutes. En cas de sensation de brûlure ou d'irritation persistante, consulter un médecin.
En cas d'ingestion, rincer immédiatement la
bouche avec de l'eau claire et boire ensuite
beaucoup d'eau.
Dans certaines conditions (par forte température,
par exemple), on ne peut exclure des risques
de dégagement d'ammoniac : ne pas inhaler le liquide. Les vapeurs d'ammoniac ont une action
irritante sur les muqueuses (yeux, nez et gorge).
Conserver l'AdBlue® hors de portée des
enfants, dans son bidon d'origine.
Procédure
Avant de procéder à l'appoint, s'assurer que le
véhicule est stationné sur une surface plane et
horizontale.
Par temps hivernal, vérifier que la température
du véhicule est supérieure à -11 °C. Dans le cas contraire, en gelant, l'AdBlue® ne peut pas être
déversé dans le réservoir. Garer le véhicule dans
un local plus tempéré pendant quelques heures
pour permettre l'appoint.
Ne jamais verser l'AdBlue® dans le
réservoir de gazole.
En cas de projections d'AdBlue® ou de
coulures sur le côté de caisse, rincer
immédiatement à l'eau froide ou essuyer à
l'aide d'un chiffon humide.
Si le liquide s'est cristallisé, l'éliminer à l'aide
d'une éponge et d'eau chaude.
Important : en cas d’appoint après une
panne d’AdBlue, il est impératif de
patienter environ 5 minutes avant de remettre le contact, sans ouvrir la porte conducteur,
ni déverrouiller le véhicule, ni introduire la
clé dans le contacteur, ni introduire la clé
du système "Accès et Démarrage Mains
Libres" dans l'habitacle .
Mettre le contact, puis, après un délai de
10 secondes, démarrer le moteur.
► Couper le contact et retirer la clé du contacteur pour éteindre le moteur.
ou
► Avec l'Accès et Démarrage Mains Libres, appuyer sur le bouton " START/STOP" pour
éteindre le moteur.

142
Informations pratiques

► Véhicule déverrouillé, trappe à carburant ouverte, tourner le bouchon bleu du réservoir
d'AdBlue® d'un quart de tour dans le sens
inverse des aiguilles d'une montre et le retirer.
Remplissage
► Avec un bidon d'AdBlue® : après avoir vérifié la date de péremption, lire attentivement les
consignes d'utilisation figurant sur l'étiquette
avant de verser le contenu du bidon dans le
réservoir d'AdBlue du véhicule.
► Avec une pompe AdBlue® : introduire le pistolet et remplir le réservoir jusqu'à l'arrêt
automatique du pistolet.
Afin de ne pas faire déborder le réservoir d'AdBlue® :– Faire un appoint compris entre 10 et 13 litres en utilisant des bidons d'AdBlue®.– Ne pas insister après le premier arrêt automatique du pistolet dans le cas d'un
approvisionnement dans une station-service.
Tout appoint d'AdBlue® doit être au minimum de 5 litres pour être pris en compte par le système.
Si le réservoir d'AdBlue® s'est vidé complètement – ce qui est confirmé par le message "Ajouter AdBlue : Démarrage impossible" – il est impératif d'effectuer un appoint d'au moins 5 litres.
Après remplissage
► Effectuer les opérations en sens inverse.
Ne pas jeter les bidons d'AdBlue® avec
les ordures ménagères.
Les déposer dans un container réservé à cet
usage ou les rapporter dans le point de vente.
Conseils d'entretien
Consignes générales
Respecter les consignes suivantes pour éviter
d’endommager votre véhicule.
À l'extérieur
Ne jamais utiliser le lavage à haute
pression dans le compartiment
moteur - Risque d'endommager les organes électriques !Ne pas laver en plein soleil ou par grand froid.
Lors du lavage du véhicule dans une
station automatique à rouleaux, penser à
verrouiller les portes et selon version, à
éloigner la clé électronique ainsi qu'à
désactiver la fonction mains-libres ("Accès
bras chargés").
Lors de l'utilisation d'une lance à haute
pression, respecter une distance d'au moins
30 cm avec le véhicule (en particulier, sur les impacts de gravillons, capteurs, joints
d'étanchéité).
Nettoyer le plus rapidement possible les
salissures contenant des substances
chimiques agressives pour la peinture
(résines d'arbres, fientes d'oiseaux,
sécrétions d'insectes, pollen, goudron).
Nettoyer plus fréquemment, en fonction
de l'environnement, pour éliminer les
dépôts iodés (zone côtière), les suies (zone
industrielle), les boues et les sels (zone
humide ou froide) qui sont très corrosifs.
Pour éliminer des salissures persistantes
nécessitant un produit spécifique (anti-
goudron, démoustiqueur), consulter le réseau
CITROËN ou un atelier qualifié.
Faire effectuer, de préférence, les retouches
de peinture par le réseau CITROËN ou par un
atelier qualifié.
