Page 177 of 260

175
În caz de pană
8Există un punct de masă la distanță în
apropierea bateriei.
Pentru mai multe informații despre
Capotă și Motor, consultați secțiunile
corespunzătoare.
Pornire cu ajutorul altei
baterii
Dacă bateria vehiculului este descărcată,
motorul poate fi pornit folosind o baterie de
rezervă (externă sau de pe un alt vehicul) și
cabluri sau folosind o stație de încărcare baterii.
Nu încercați niciodată să porniți motorul
prin conectarea unui redresor.
Nu utilizați niciodată o stație de încărcare
baterii de 24
V sau mai mult.
Verificați în prealabil dacă bateria de
rezervă are o tensiune nominală de 12
V și
o capacitate minimă egală cu cea a bateriei
descărcate.
Cele două vehicule nu trebuie să se atingă.
Opriți toți consumatorii din cele două vehicule
(sistem audio, ștergătoare de parbriz, lumini
etc.).
Așezați cablurile de pornire astfel încât să
nu ajungă aproape de părțile mobile ale
motorului (ventilator, curea etc.).
Nu deconectați borna (+) cât timp motorul
este în funcțiune.
► Conectați cablul roșu la borna (+) a bateriei
în pană A (la cotul metalic), apoi la borna (+) a
bateriei de rezervă B sau a stației de încărcare.
►
Conectați un capăt al cablului verde sau
negru la borna (-) a bateriei de rezervă B
sau a
stației de încărcare (sau la masa vehiculului de
depanare).
►
Conectați celălalt capăt al cablului verde sau
negru la punctul de masă C
al vehiculului în
pană.
►
Porniți motorul vehiculului de depanare, apoi
lăsați-l să meargă câteva minute.
►
Acționați demarorul vehiculului în pană și
lăsați motorul să funcționeze.
Dacă motorul nu pornește imediat, decuplați
contactul și așteptați puțin înainte de a încerca
din nou.
►
Așteptați revenirea la ralanti.
►
Deconectați cablurile în ordine inversă.
►
Lăsați motorul să meargă cel puțin 30 de
minute, cu vehiculul pornit sau oprit, pentru a
permite bateriei să atingă un nivel de încărcare
suficient.
Pentru deconectare, efectuați aceleași
operațiuni în ordine inversă.
Unele funcții, printre care și Stop & Start,
nu sunt disponibile cât timp bateria nu a
atins un nivel de încărcare suficient.
Încărcarea bateriei cu un
redresor
Pentru a asigura o longevitate maximă a bateriei,
aceasta trebuie să aibă mereu un nivel de
încărcare suficient.
În unele cazuri, poate fi necesară încărcarea
bateriei:
–
folosind vehiculul în special pentru deplasări
scurte;
–
înaintea unei staționări prelungite, de mai
multe săptămâni.
Contactați un dealer CITROËN sau un atelier
calificat.
Pentru a încărca pe cont propriu bateria
vehiculului, folosiți exclusiv un redresor
compatibil cu bateriile cu acid și plumb cu o
tensiune nominală de 12
V.
Respectați instrucțiunile de utilizare date
de producătorul redresorului.
Nu inversați niciodată polaritățile.
Page 178 of 260

176
În caz de pană

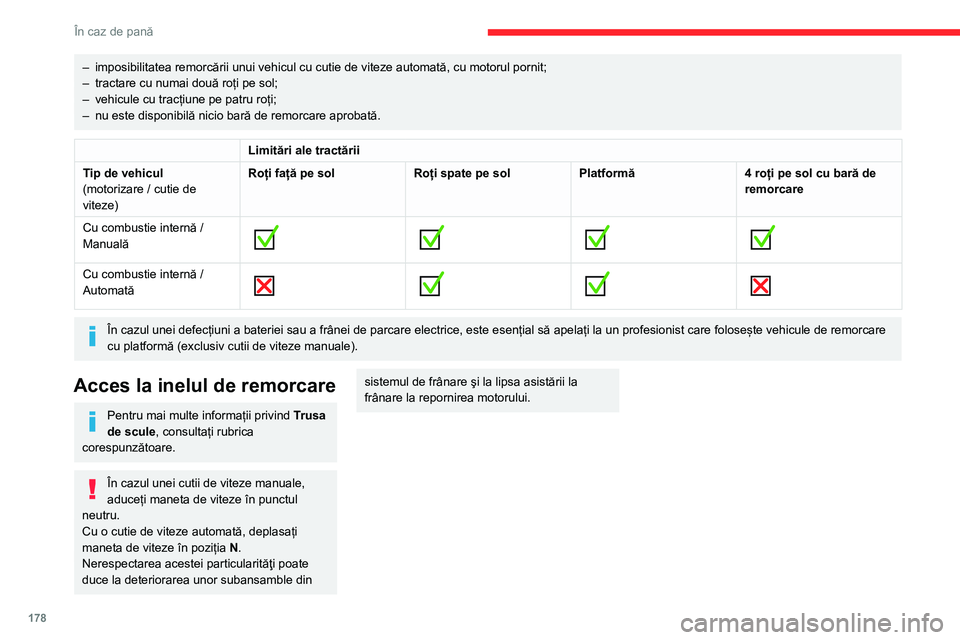

Remorcare
Procedură de remorcare a vehiculului propriu sau de remorcare a unui alt vehicul, cu inelul de remorcare.
Recomandări generale
Respectați legislația în vigoare în țara în care călătoriți.
Asigurați-vă că greutatea vehiculului tractor este mai mare decât cea a vehiculului tractat.
Șoferul trebuie să rămână la volanul vehiculului tractat și trebuie să aibă un permis de conducere valabil.
Dacă se efectuează tractarea cu cele patru roți pe sol, utilizați întotdeauna o bară de remorcare omologată; corzile și chingile sunt interzise.
Vehiculul tractor trebuie să pornească ușor.
Când vehiculul este tractat cu motorul oprit, frânarea și direcția asistată sunt inactive.
Trebuie apelat un serviciu de remorcare profesionist în următoarele situații:
– vehicul în pană pe autostradă sau pe un drum expres;
– imposibilitatea trecerii cutiei de viteze în punctul neutru, a deblocării direcției sau a eliberării frânei de parcare;
Nu este necesară deconectarea bateriei.
►
Decuplați contactul.
►
Decuplați toți consumatorii electrici (sistem
audio, iluminare, ștergătoare de parbriz etc.).
► Opriți redresorul B înainte de a conecta
cablurile la baterie, pentru a evita eventualele
scântei periculoase.
►
V
erificați cablurile redresorului: acestea
trebuie să fie în stare bună.
►
Ridicați protecția de plastic a bornei (+), dacă
vehiculul este echipat cu această componentă.
►
Conectați cablurile redresorului B
, după cum
urmează: •
cablul pozitiv de culoare roșie (+) la borna
(+) a bateriei
A,
•
cablul negativ de culoare neagră (-) la
punctul de masă C
de pe vehicul.
►
La terminarea operației de încărcare,
decuplați redresorul B
înainte de a deconecta
cablurile de la bateria A.
24v 12v
Dacă această etichetă este prezentă,
utilizați doar un redresor de 12
V. În caz
contrar, există riscul deteriorării ireversibile a
echipamentelor electrice aferente sistemului
Stop & Start.
Nu încercați niciodată să încărcați o
baterie înghețată. Pericol de explozie!
Dacă bateria a înghețat, controlați-o la un
reparator agreat CITROËN sau la un service
autorizat care va verifica dacă componentele
interne nu sunt deteriorate și dacă carcasa
nu este fisurată, ceea ce ar implica riscul
scurgerilor de acid toxic și coroziv.
Deconectarea bateriei
Pentru a menține un nivel de încărcare
suficient care să permită pornirea motorului,
se recomandă debranșarea bateriei în cazul
imobilizării pe o durată de timp mai îndelungată.
Înainte de deconectarea bateriei:
►
închideți toate geamurile și ușile înainte de
debranșarea bateriei,
►
opriți toți consumatorii electrici (sistem audio,
ștergătoare de geam, iluminare etc.), ►
decuplați contactul și respectați un interval de
așteptare de patru minute.
La baterie, este suficienta numai debranșarea
cablului de la borna (+).
Colier cu montare rapidă
Deconectare de la borna (+)
► Ridicați clapeta A la maximum, pentru a
debloca colierul B.
►
Îndepărtați colierul B
prin ridicare.
Reconectare la borna (+)
Page 179 of 260

177
În caz de pană
8
► Ridicați clapeta A la maximum.
► Așezați la loc colierul B
în poziția deschis pe
borna (+).
►
Apăsați pe colierul B
până când se așază
corect pe borna bateriei.
► Coborâți clapeta A pentru a bloca colierul B.
Nu forțați când apăsați clapeta: în cazul
în care colierul este așezat incorect,
blocarea este imposibilă; reluați procedura.
După reconectarea bateriei
După reconectarea bateriei, cuplați contactul
și așteptați 1 minut înainte de a porni motorul,
pentru a permite inițializarea sistemelor
electronice.
Totuși, dacă după această operație persistă
ușoare perturbații, contactați un dealer
CITROËN sau un service autorizat.
Consultând rubrica corespunzătoare, trebuie să
resetați dvs. înșivă anumite sisteme, precum:
– cheia cu telecomandă sau cheia electronică
(în funcție de versiune),
–
gemurile electrice,
–
ușile electrice,
–
data și ora,
–
posturile de radio memorate.
Este posibil ca sistemul Stop & Start să
nu funcționeze în timpul deplasării de
după prima pornire a motorului.
În acest caz, sistemul nu va fi disponibil din
nou decât după o perioadă de imobilizare
continuă a vehiculului. Durata acesteia
depinde de temperatura ambiantă și de
nivelul de încărcare a bateriei (până la
aproximativ 8 ore).
Remorcare
Procedură de remorcare a vehiculului propriu sau de remorcare a unui alt vehicul, cu inelul de remorcare.
Recomandări generale
Respectați legislația în vigoare în țara în care călătoriți.
Asigurați-vă că greutatea vehiculului tractor este mai mare decât cea a vehiculului tractat.
Șoferul trebuie să rămână la volanul vehiculului tractat și trebuie să aibă un permis de conducere valabil.
Dacă se efectuează tractarea cu cele patru roți pe sol, utilizați întotdeauna o bară de remorcare omologată; corzile și chingile sunt interzise.
Vehiculul tractor trebuie să pornească ușor.
Când vehiculul este tractat cu motorul oprit, frânarea și direcția asistată sunt inactive.
Trebuie apelat un serviciu de remorcare profesionist în următoarele situații:
– vehicul în pană pe autostradă sau pe un drum expres;
–
imposibilitatea trecerii cutiei de viteze în punctul neutru, a deblocării direcției sau a eliberării frânei de parcare;
Page 180 of 260
178
În caz de pană
Remorcarea vehiculului
propriu
► În bara de protecție față, glisați știftul central
al plăcii spre capătul superior (ca n figura de mai
sus) pentru a-l desprinde.
► Înșurubați complet inelul de remorcare.
► Montați o bară de tractare.
► Aprindeți luminile de avarie.
► Porniți ușor și rulați încet, pe o distanță
redusa.
Page 181 of 260
179
În caz de pană
8Remorcarea vehiculului
propriu
► În bara de protecție față, glisați știftul central
al plăcii spre capătul superior (ca n figura de mai
sus) pentru a-l desprinde.
►
Înșurubați complet inelul de remorcare.
►
Montați o bară de tractare.
►
Aprindeți luminile de avarie.
►
Porniți ușor și rulați încet, pe o distanță
redusa.
Remorcarea altui vehicul
► În bara de protecție spate, introduceți cheia
în locașul situat sub clapetă.
►
Rotiți cheia și apoi deschideți clapeta.
►
Înșurubați complet inelul de remorcare.
►
Montați o bară de tractare.
►
Aprindeți luminile de avarie.
►
Porniți ușor și rulați încet, pe o distanță
redusa.
Page 182 of 260

180
Caracteristici tehnice
Dimensiuni (mm)
Aceste dimensiuni au fost măsurate pe un vehicul neîncărcat.Vehiculul este disponibil în două variante de lungime (M și XL).
Înălțimea poate varia în funcție de diametrul roților.
Lungime vehicul
M (L1) XL (L2)
A Lungime totală 4.4034.753
B Înălțime totalăFără set de bare portbagaj
de acoperiș1.800 – 1.807
1.812 – 1.818
Cu set de bare portbagaj
de acoperiș 1.837 – 1.844
1.843 – 1.849
C Ampatament 2.7852.975
D Consolă față 892
E Consolă spate 726886
F Lățime incl. oglinziPliate1.921
Depliate 2.107
Caracteristici motorizări și
sarcini remorcabile
Motorizări
Caracteristicile motorului vehiculului sunt trecute
în certificatul de înmatriculare, precum și în
documentația comercială.
Puterea maximă corespunde valorii
omologate pe motor la stand, cu
respectarea condițiilor definite în
reglementarea europeană (Directiva 1999/99/
CE).
Pentru mai multe informații, contactați un
reparator agreat CITROËN sau un service
autorizat.

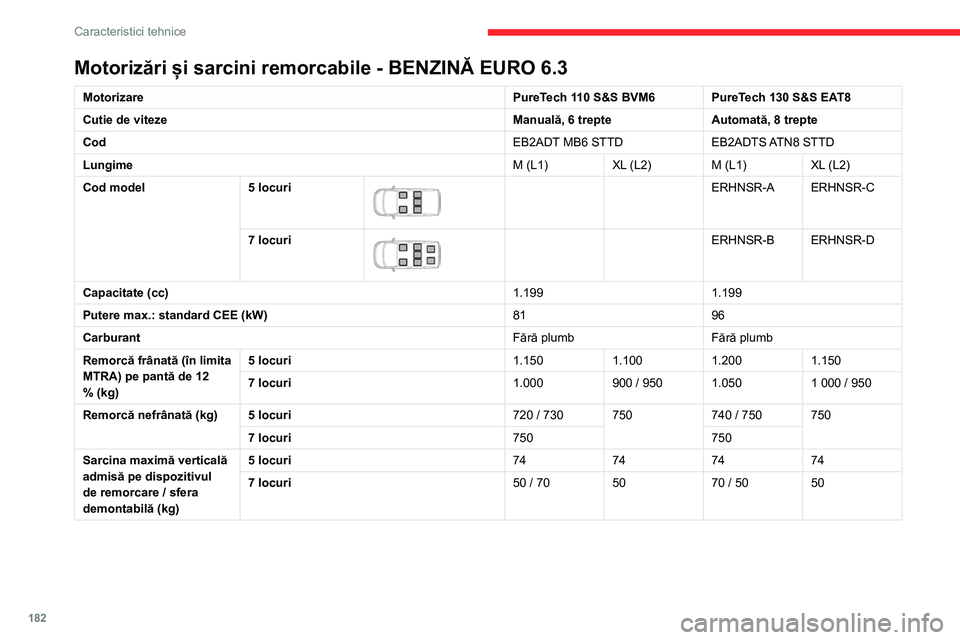

Motorizări și sarcini remorcabile - BENZINĂ
Vehiculele dotate cu motor VTi 110 BVM5 nu sunt adecvate pentru remorcare.
Page 183 of 260

181
Caracteristici tehnice

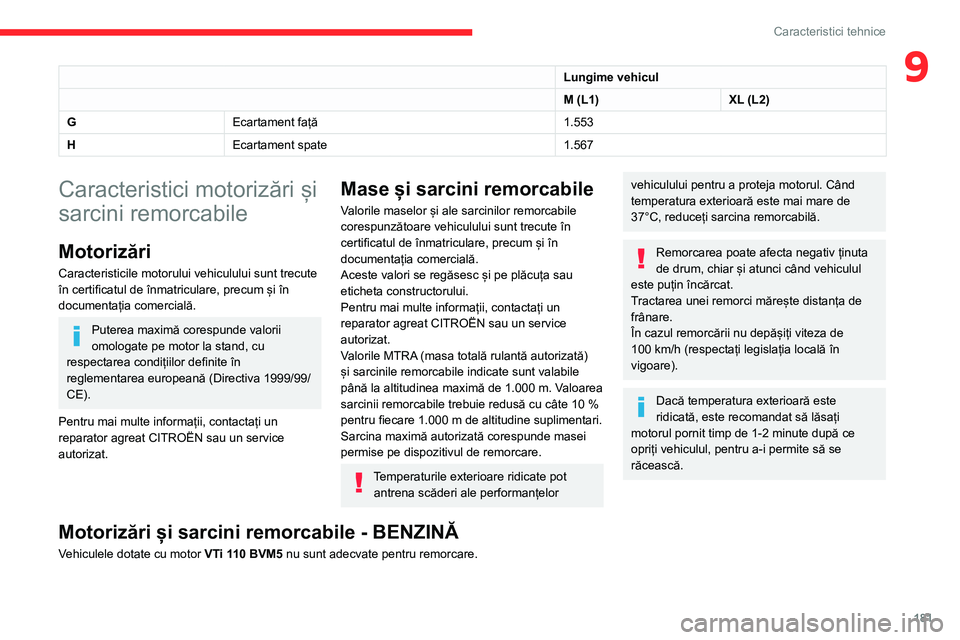

9Lungime vehicul
M (L1)XL (L2)
G Ecartament față 1.553
H Ecartament spate 1.567
Caracteristici motorizări și
sarcini remorcabile
Motorizări
Caracteristicile motorului vehiculului sunt trecute
în certificatul de înmatriculare, precum și în
documentația comercială.
Puterea maximă corespunde valorii
omologate pe motor la stand, cu
respectarea condițiilor definite în
reglementarea europeană (Directiva 1999/99/
CE).
Pentru mai multe informații, contactați un
reparator agreat CITROËN sau un service
autorizat.
Mase și sarcini remorcabile
Valorile maselor și ale sarcinilor remorcabile
corespunzătoare vehiculului sunt trecute în
certificatul de înmatriculare, precum și în
documentația comercială.
Aceste valori se regăsesc și pe plăcuța sau
eticheta constructorului.
Pentru mai multe informații, contactați un
reparator agreat CITROËN sau un service
autorizat.
Valorile MTRA (masa totală rulantă autorizată)
și sarcinile remorcabile indicate sunt valabile
până la altitudinea maximă de 1.000 m. Valoarea
sarcinii remorcabile trebuie redusă cu câte 10 %
pentru fiecare 1.000 m de altitudine suplimentari.
Sarcina maximă autorizată corespunde masei
permise pe dispozitivul de remorcare.
Temperaturile exterioare ridicate pot antrena scăderi ale performanțelor
vehiculului pentru a proteja motorul. Când
temperatura exterioară este mai mare de
37°C, reduceți sarcina remorcabilă.
Remorcarea poate afecta negativ ținuta
de drum, chiar și atunci când vehiculul
este puțin încărcat.
Tractarea unei remorci mărește distanța de
frânare.
În cazul remorcării nu depășiți viteza de
100
km/h (respectați legislația locală în
vigoare).
Dacă temperatura exterioară este
ridicată, este recomandat să lăsați
motorul pornit timp de 1-2 minute după ce
opriți vehiculul, pentru a-i permite să se
răcească.
Motorizări și sarcini remorcabile - BENZINĂ
Vehiculele dotate cu motor VTi 110 BVM5 nu sunt adecvate pentru remorcare.
Page 184 of 260

182
Caracteristici tehnice
Motorizări și sarcini remorcabile - BENZINĂ EURO 6.3
MotorizarePureTech 110 S&S BVM6 PureTech 130 S&S EAT8
Cutie de viteze Manuală, 6 trepteAutomată, 8 trepte
Cod EB2ADT MB6 STTDEB2ADTS ATN8 STTD
Lungime M (L1)XL (L2) M (L1) XL (L2)
Cod model 5 locuri
ERHNSR-A ERHNSR-C
7 locuri
ERHNSR-B ERHNSR-D
Capacitate (cc) 1.1991.199
Putere max.: standard CEE (kW) 8196
Carburant Fără plumbFără plumb
Remorcă frânată (în limita
MTRA) pe pantă de 12
% (kg) 5 locuri
1.1501.1001.2001.150
7 locuri 1.000900
/ 950 1.050 1
000 / 950
Remorcă nefrânată (kg) 5 locuri 720
/ 730 750 740
/ 750 750
7 locuri 750750
Sarcina maximă verticală
admisă pe dispozitivul
de remorcare / sfera
demontabilă (kg) 5 locuri
74747474
7 locuri 50
/ 70 50 70
/ 50 50
Motorizări și sarcini remorcabile - DIESEL
Motorizare HDi 75 BVM5 HDi 92 S&S BVM5
Cutie de viteze Manuală, 5
trepteManuală, 5 trepte
Cod DV6E BE DV6D BE
Lungime M (L1)M (L1)XL (L2)
Cod model 5 locuri
EC9HNA-A EC9HPA-A EC9HPA-C
7 locuri
/ EC9HPA-B EC9HPA-D
Capacitate (cc) 1.5601.560
Putere max.: standard CEE (kW) 5568
Carburant Motorină Motorină
Remorcă frânată (în limita
MTRA) pe pantă de 12 % (kg) 5 locuri
1.0001.1001.050
7 locuri /950900
Remorcă nefrânată (kg) 5 locuri 720720750
7 locuri /750
Sarcina maximă verticală
admisă pe dispozitivul de
remorcare / sfera demontabilă
(kg) 5 locuri
747474
7 locuri /70 50
