Entretien périodique et réglage
6-33
6
FAU23273
Contrôle de la fourche
Il faut contrôler l’état et le fonctionnement
de la fourche en procédant comme suit aux
fréquences spécifiées dans le tableau des
entretiens et graissages périodiques.
Contrôle de l’état général
S’assurer que les tubes plongeurs ne sont
ni griffés ni endommagés et que les fuites
d’huile ne sont pas importantes.

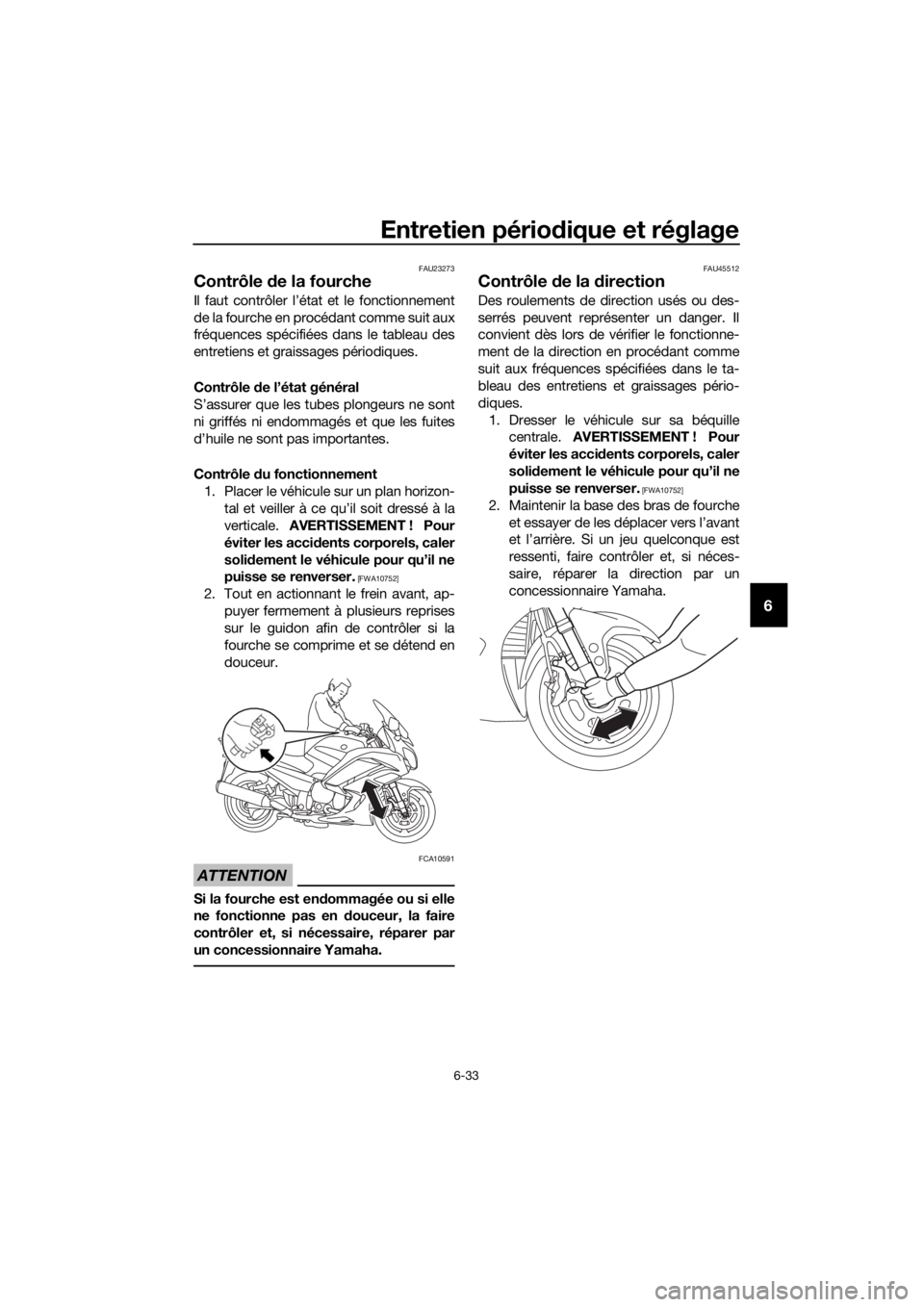

Contrôle du fonctionnement
1. Placer le véhicule sur un plan horizon- tal et veiller à ce qu’il soit dressé à la
verticale. AVERTISSEMENT ! Pour
éviter les acci dents corporels, caler
soli dement le véhicule pour qu’il ne
puisse se renverser.
[FWA10752]
2. Tout en actionnant le frein avant, ap-
puyer fermement à plusieurs reprises
sur le guidon afin de contrôler si la
fourche se comprime et se détend en
douceur.
ATTENTION
FCA10591
Si la fourche est en dommagée ou si elle
ne fonctionne pas en d ouceur, la faire
contrôler et, si nécessaire, réparer par
un concessionnaire Yamaha.
FAU45512
Contrôle de la direction
Des roulements de direction usés ou des-
serrés peuvent représenter un danger. Il
convient dès lors de vérifier le fonctionne-
ment de la direction en procédant comme
suit aux fréquences spécifiées dans le ta-
bleau des entretiens et graissages pério-
diques.
1. Dresser le véhicule sur sa béquille centrale. AVERTISSEMENT ! Pour
éviter les acci dents corporels, caler
soli dement le véhicule pour qu’il ne
puisse se renverser.
[FWA10752]
2. Maintenir la base des bras de fourche
et essayer de les déplacer vers l’avant
et l’arrière. Si un jeu quelconque est
ressenti, faire contrôler et, si néces-
saire, réparer la direction par un
concessionnaire Yamaha.
UB95F2F0.book Page 33 Wednesday, September 11, 2019 3:01 PM

Entretien périodique et réglage
6-34
6
FAU23292
Contrôle des roulements de roue
Contrôler les roulements de roue avant et
arrière aux fréquences spécifiées dans le
tableau des entretiens et graissages pério-
diques. Si le moyeu de roue a du jeu ou si
la roue ne tourne pas régulièrement, faire
contrôler les roulements de roue par un
concessionnaire Yamaha.
FAU73301
Batterie
ATTENTION
FCA22960
Utiliser uniquement la batterie d’origine
YAMAHA spécifiée. L’utilisation d’une
batterie différente peut entraîner l’échec
d e l’IMU et le calage du moteur.
La batterie se situe sous le cache A. (Voir
page 6-9.)
La batterie de ce véhicule est de type
plomb-acide à régulation par soupape
(VRLA). Il n’est pas nécessaire de contrôler
le niveau d’électrolyte ni d’ajouter de l’eau
distillée. Il convient toutefois de vérifier la
connexion des câbles de batterie et de res-
serrer, si nécessaire.
AVERTISSEMENT
FWA10761
 L’électrolyte de batterie est extrê-
mement toxique, car l’aci de sulfu-
rique qu’il contient peut causer de
graves brûlures. Éviter tout contact
d ’électrolyte avec la peau, les yeux
ou les vêtements et toujours se pro-
téger les yeux lors d e travaux à
proximité d’une batterie. En cas de
contact avec de l’électrolyte, effec-
tuer les PREMIERS SOINS suivants.
EXTERNE : rincer abon damment
à l’eau courante.

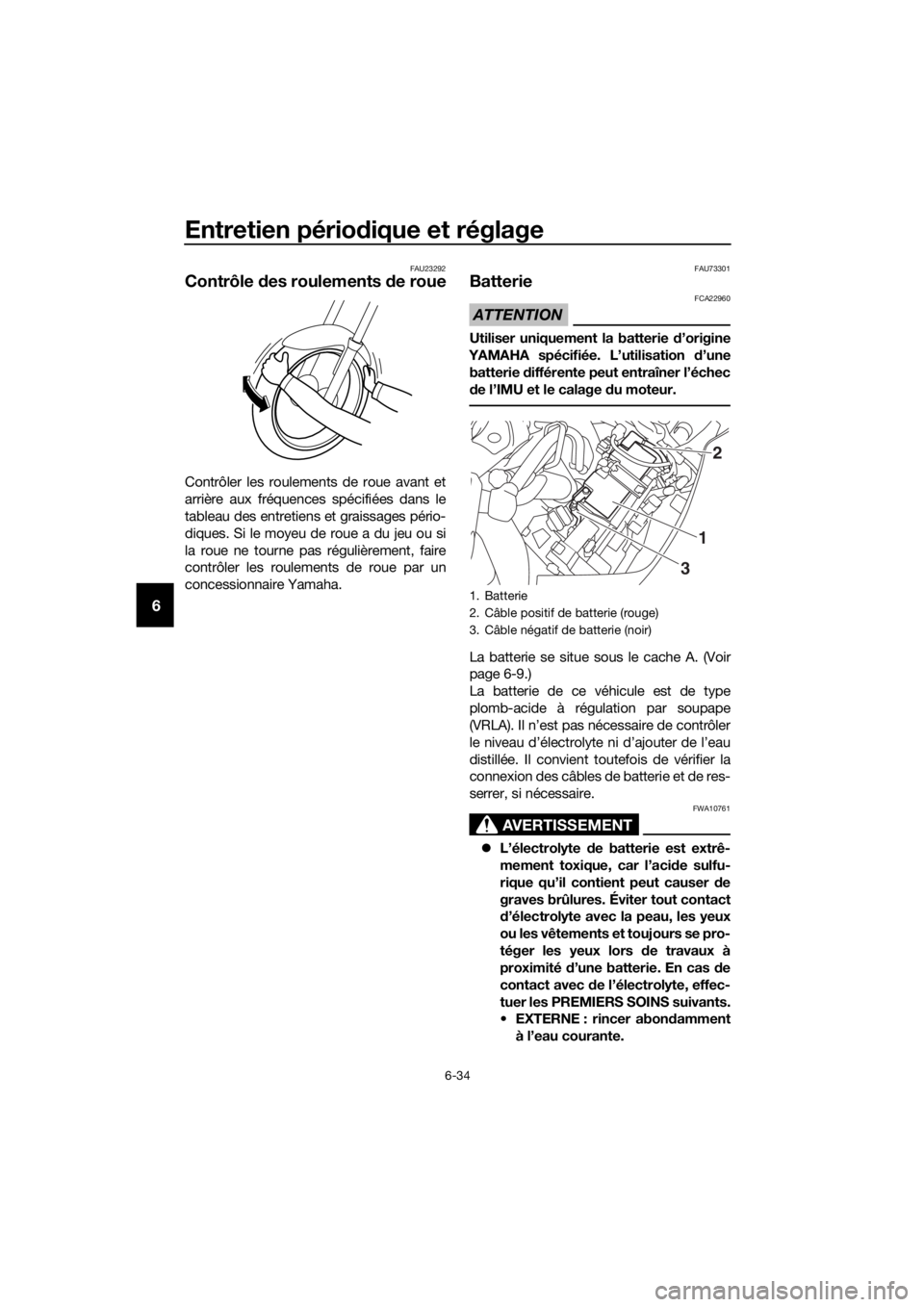

1. Batterie
2. Câble positif de batterie (rouge)
3. Câble négatif de batterie (noir)
1 2
3
UB95F2F0.book Page 34 Wednesday, September 11, 2019 3:01 PM

Entretien périodique et réglage
6-35
6
INTERNE : boire beaucoup d’eau
ou de lait et consulter immé diate-
ment un mé decin.
YEUX : rincer à l’eau courante pen dant 15 minutes et consulter
rapi dement un mé decin.
 Les batteries pro duisent de l’hy dro-
gène, un gaz inflammable. Éloigner
la batterie d es étincelles, flammes,
cigarettes, etc., et toujours veiller à
bien ventiler la pièce où l’on re-
charge une batterie, si la charge est
effectuée dans un en droit clos.
 TENIR TOUTE BATTERIE HORS DE
PORTÉE DES ENFANTS.
Charge de la batterie
Confier la charge de la batterie à un
concessionnaire Yamaha dès que possible
si elle semble être déchargée. Ne pas ou-
blier qu’une batterie se décharge plus rapi-
dement si le véhicule est équipé d’acces-
soires électriques.
ATTENTION
FCA16522
Recourir à un chargeur spécial à tension
constante pour charger les batteries de
type plomb-aci de à régulation par sou-
pape (VRLA). Le recours à un chargeur
d e batterie conventionnel en dommage-
rait la batterie.
Entreposage de la batterie
1. Quand le véhicule est remisé pendant un mois ou plus, déposer la batterie, la
recharger complètement et la ranger
dans un endroit frais et sec.
ATTENTION : Avant de déposer la
batterie, s’assurer de désactiver le
contacteur à clé, puis débrancher le
câble négatif avant de débrancher
le câble positif.
[FCA16304]
2. Quand la batterie est remisée pour plus de deux mois, il convient de la
contrôler au moins une fois par mois
et de la recharger quand nécessaire.
3. Charger la batterie au maximum avant
de la remonter sur le véhicule.
ATTENTION : Avant de reposer la
batterie, s’assurer de désactiver le
contacteur à clé, puis brancher le
câble positif avant d e brancher le
câble négatif.
[FCA16842]
4. Après avoir remonté la batterie, tou-
jours veiller à connecter correctement
ses câbles aux bornes.
ATTENTION
FCA16531
Toujours veiller à ce que la batterie soit
chargée. Remiser une batterie déchar-
gée risque d e l’endommager de façon ir-
réversible.
UB95F2F0.book Page 35 Wednesday, September 11, 2019 3:01 PM

Entretien périodique et réglage
6-36
6
FAU54515
Remplacement des fusibles
Le boîtier à fusibles et les fusibles se
trouvent sous le cache A. (Voir page 6-9.)
Si un fusible est grillé, le remplacer comme
suit.1. Tourner la clé de contact sur “OFF” et éteindre le circuit électrique concerné.
2. Déposer le fusible grillé et le rempla-
cer par un fusible neuf de l’intensité
spécifiée. AVERTISSEMENT ! Ne
pas utiliser de fusible de calibre su-
périeur à celui recomman dé afin
d ’éviter de gravement en dommager
l’installation électrique, voire de
provoquer un incen die.
[FWA15132]

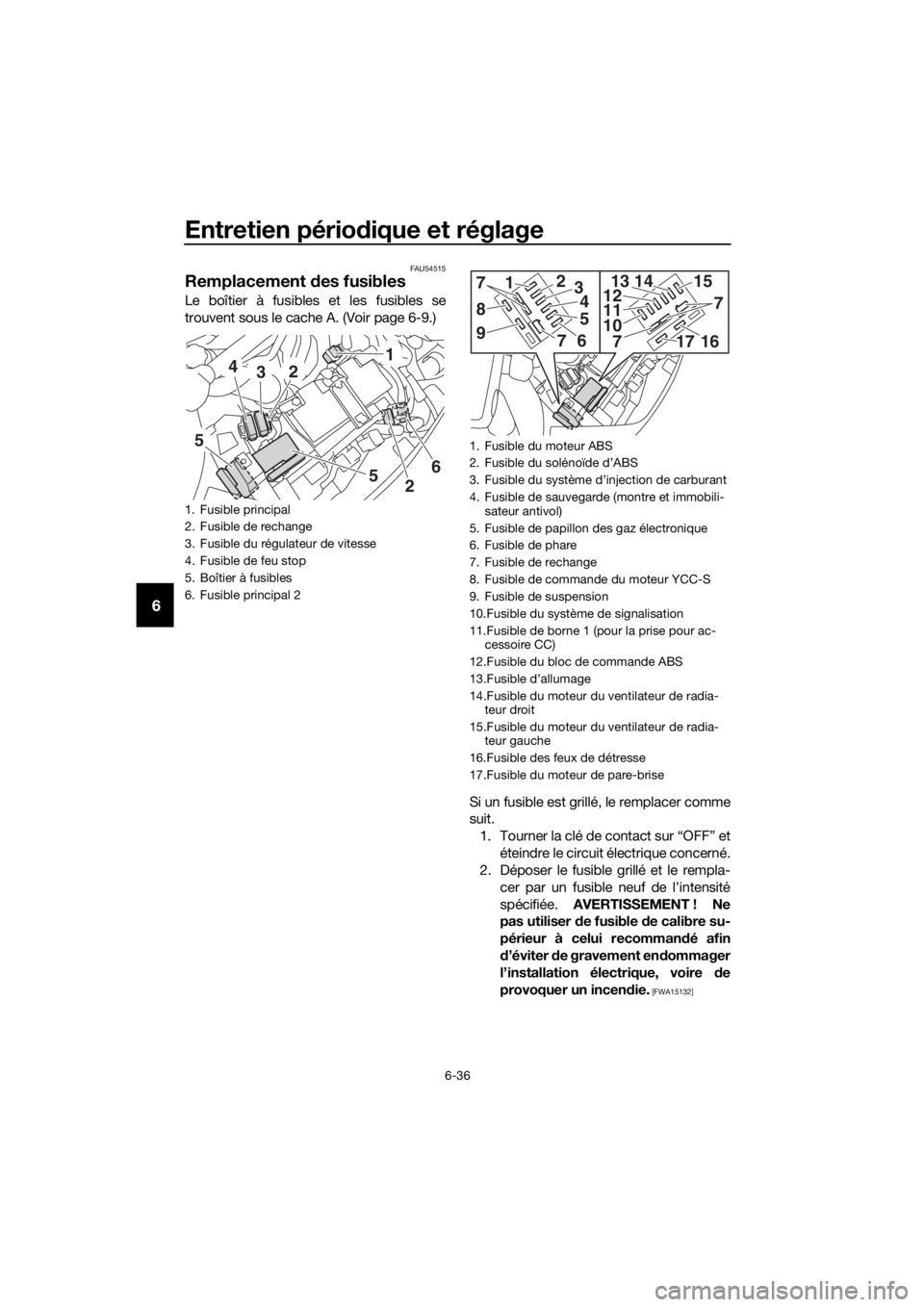

1. Fusible principal
2. Fusible de rechange
3. Fusible du régulateur de vitesse
4. Fusible de feu stop
5. Boîtier à fusibles
6. Fusible principal 2
5
1
3
4
2
5 26
1. Fusible du moteur ABS
2. Fusible du solénoïde d’ABS
3. Fusible du système d’injection de carburant
4. Fusible de sauvegarde (montre et immobili-
sateur antivol)
5. Fusible de papillon des gaz électronique
6. Fusible de phare
7. Fusible de rechange
8. Fusible de commande du moteur YCC-S
9. Fusible de suspension
10.Fusible du système de signalisation
11.Fusible de borne 1 (pour la prise pour ac- cessoire CC)
12.Fusible du bloc de commande ABS
13.Fusible d’allumage
14.Fusible du moteur du ventilateur de radia- teur droit
15.Fusible du moteur du ventilateur de radia- teur gauche
16.Fusible des feux de détresse
17.Fusible du moteur de pare-brise
15 7
11
10121314
71716
8
1
9
234
5
67
7
UB95F2F0.book Page 36 Wednesday, September 11, 2019 3:01 PM

Entretien périodique et réglage
6-37
6
3. Tourner la clé de contact sur “ON” et
allumer le circuit électrique concerné
afin de vérifier si le dispositif électrique
fonctionne. 4. Si le fusible neuf grille immédiatement,
faire contrôler l’installation électrique
par un concessionnaire Yamaha.
Fusibles spécifiés :
Fusible principal:
50.0 A
Fusible principal 2: 30.0 A
Fusible de borne 1: 3.0 A
Fusible de phare:
7.5 A
Fusible feux de stop: 1.0 A
Fusible du système de signalisa-
tion: 7.5 A
Fusible d’allumage: 20.0 A
Fusible du moteur du ventilateur de
radiateur: 10.0 A × 2
Fusible de sauvegarde:
7.5 A
Fusible des feux de détresse: 7.5 A
Fusible du système d’injection de
carburant: 15.0 A
Fusible du bloc de commande ABS: 7.5 A
Fusible du moteur ABS:
30.0 A
Fusible du solénoïde d’ABS: 20.0 A
Fusible de suspension: 15.0 A
Fusible de commande du moteur
YCC-S: 30.0 A
Fusible du régulateur de vitesse:
1.0 A
Fusible du moteur de pare-brise: 20.0 A
Fusible de papillon des gaz électro-
nique: 7.5 A
UB95F2F0.book Page 37 Wednesday, September 11, 2019 3:01 PM

Entretien périodique et réglage
6-38
6
FAU72980
Système d’éclairage du véhicule
Ce modèle est équipé d’un système
d’éclairage entièrement à DEL. Aucune am-
poule du véhicule ne peut être remplacée
par l’utilisateur.
Si une ampoule ne s’allume pas, vérifier les
fusibles et faire contrôler le véhicule par un
concessionnaire Yamaha.
ATTENTION
FCA16581
Ne pas coller de pellicules colorées ni
autres a dhésifs sur la lentille du phare.
FAU25872
Diagnostic de pannes
Bien que les véhicules Yamaha subissent
une inspection rigoureuse à la sortie
d’usine, une panne peut toujours survenir.
Toute défaillance des systèmes d’alimenta-
tion, de compression ou d’allumage, par
exemple, peut entraîner des problèmes de
démarrage et une perte de puissance.
Les schémas de diagnostic de pannes ci-
après permettent d’effectuer rapidement et
en toute facilité le contrôle de ces pièces
essentielles. Si une réparation quelconque
est requise, confier la moto à un conces-
sionnaire Yamaha, car ses techniciens qua-
lifiés disposent des connaissances, du sa-
voir-faire et des outils nécessaires à son
entretien adéquat.
Pour tout remplacement, utiliser exclusive-
ment des pièces Yamaha d’origine. En ef-
fet, les pièces d’autres marques peuvent
sembler identiques, mais elles sont sou-
vent de moindre qualité. Ces pièces s’use-
ront donc plus rapidement et leur utilisation
pourrait entraîner des réparations oné-
reuses.
AVERTISSEMENT
FWA15142
Lors de la vérification d u circuit d’ali-
mentation, ne pas fumer, et s’assurer d e
l’absence de flammes nues ou d’étin-
celles à proximité, y compris de veil-
leuses de chauffe-eau ou de chau dières.
L’essence et les vapeurs d ’essence
peuvent s’enflammer ou exploser, et
provoquer des blessures et des dom-
mages matériels graves.
1. Veilleuse
2. Phare
1
21
2
UB95F2F0.book Page 38 Wednesday, September 11, 2019 3:01 PM

Entretien périodique et réglage
6-39
6
FAU86390

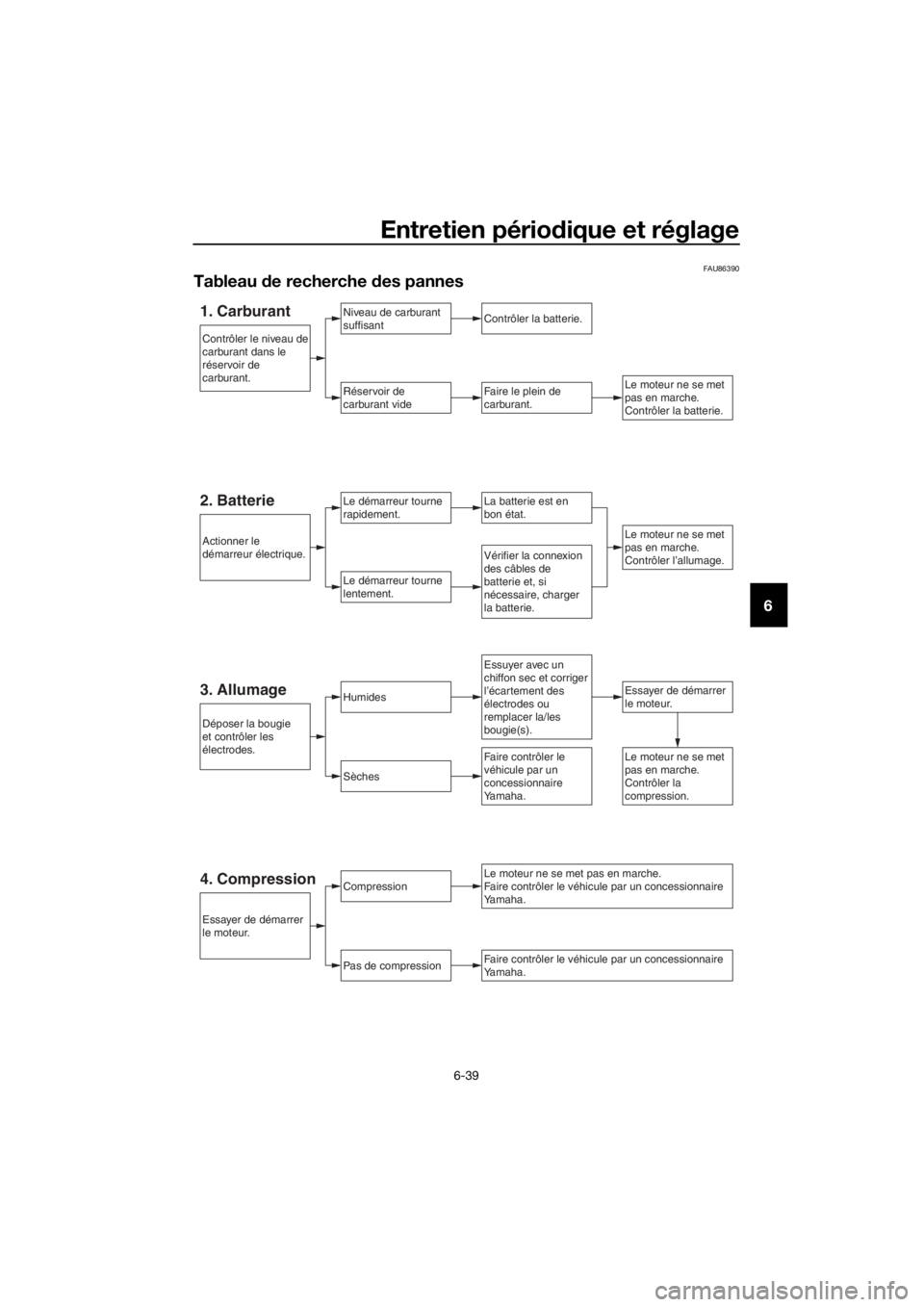

Tableau de recherche d es pannes
1. CarburantNiveau de carburant
suffisant
Réservoir de
carburant vide
Contrôler la batterie.
Faire le plein de
carburant.
Le démarreur tourne
rapidement.
Le démarreur tourne
lentement.
Le moteur ne se met
pas en marche.
Contrôler la batterie.
2. BatterieLa batterie est en
bon état.
Essayer de démarrer
le moteur.
Le moteur ne se met
pas en marche.
Contrôler l’allumage.
3. AllumageHumides
Sèches
Compression
Pas de compression
Le moteur ne se met pas en marche.
Faire contrôler le véhicule par un concessionnaire
Yamaha.
Faire contrôler le véhicule par un concessionnaire
Yamaha.
Le moteur ne se met
pas en marche.
Contrôler la
compression.Faire contrôler le
véhicule par un
concessionnaire
Yamaha.
Déposer la bougie
et contrôler les
électrodes.
Actionner le
démarreur électrique.
Essayer de démarrer
le moteur.
Contrôler le niveau de
carburant dans le
réservoir de
carburant.
4. Compression
Vérifier la connexion
des câbles de
batterie et, si
nécessaire, charger
la batterie.
Essuyer avec un
chiffon sec et corriger
l’écartement des
électrodes ou
remplacer la/les
bougie(s).
UB95F2F0.book Page 39 Wednesday, September 11, 2019 3:01 PM

Entretien périodique et réglage
6-40
6
FAU86430Surchauffe du moteur
AVERTISSEMENT
FWAT1041
 Ne pas enlever le bouchon du ra diateur quan d le moteur et le ra diateur sont
chau ds. Du liqui de chau d et de la vapeur risquent de jaillir sous forte pression et
d e provoquer d es brûlures. Veiller à atten dre que le moteur ait refroi di.
 Disposer un chiffon épais ou une serviette sur le bouchon du ra diateur, puis le
tourner lentement dans le sens inverse des aiguilles d’une montre jusqu’au point
d e détente afin de faire tomber la pression rési duelle. Une fois que le sifflement
s’est arrêté, appuyer sur le bouchon tout en le tournant dans le sens inverse d es
aiguilles d’une montre, puis l’enlever.
N.B.
Si du liquide de refroidissement n’est pas disponible, on peut utiliser de l’eau du robinet, à
condition de la remplacer dès que possible par le liquide de refroidissement recommandé.

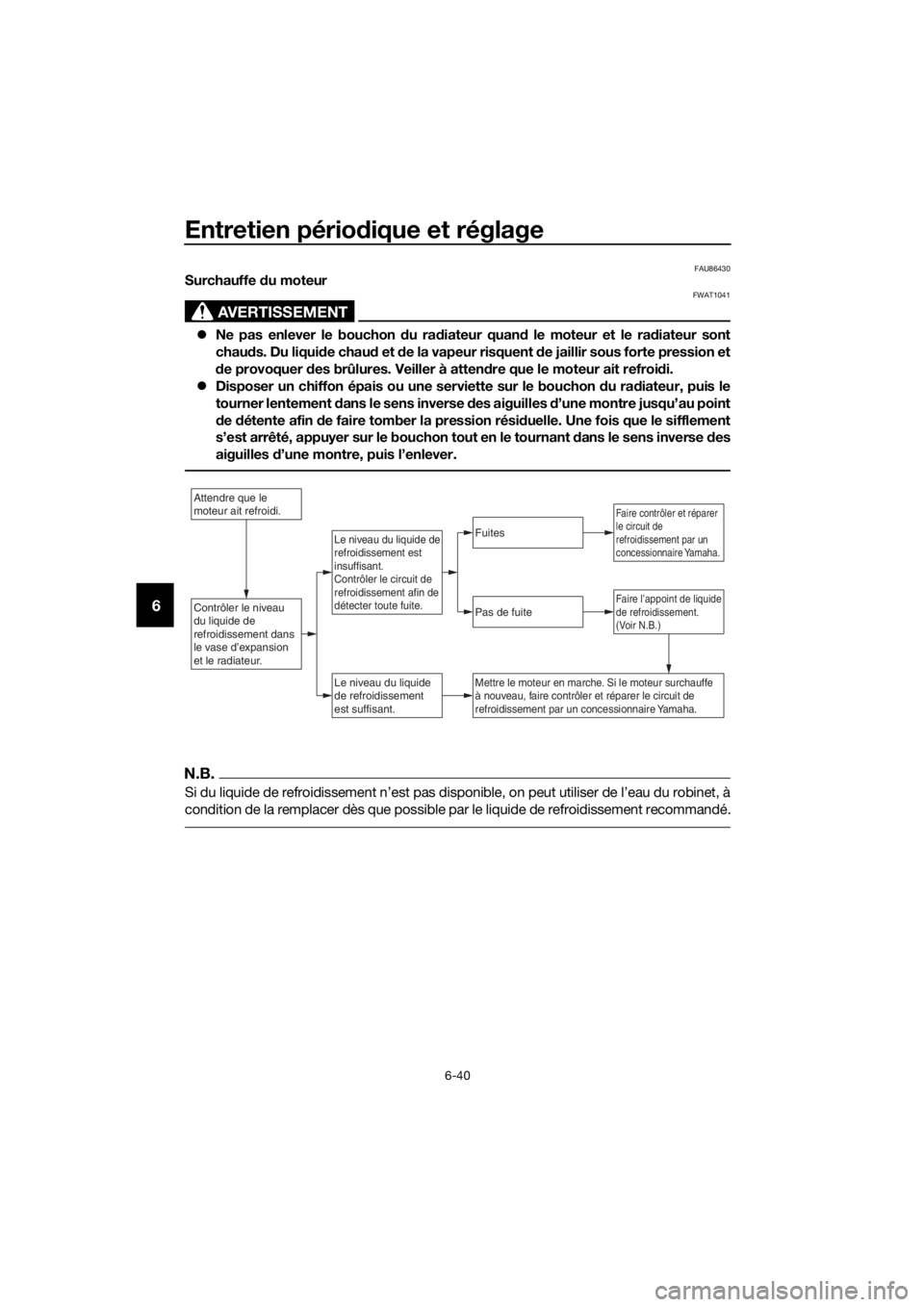

Attendre que le
moteur ait refroidi.
Contrôler le niv eau
du liquide de
refroidissement dans
le v ase d’expansion
et le radiateur.Faire l’appoint de liquide
de refroidissement.
(Voir N.B.)
Le niv eau du liquide
de refroidissement
est suffisant.
Pas de fuite
FuitesLe niv eau du liquide de
refroidissement est
insuffisant.
Contrôler le circuit de
refroidissement afin de
détecter toute fuite.
Faire contrôler et réparer
le circuit de
refroidissement par un
concessionnaire Yamaha.
Mettre le moteur en marche. Si le moteur surchauffe
à nouv eau, faire contrôler et réparer le circuit de
refroidissement par un concessionnaire Yamaha.
UB95F2F0.book Page 40 Wednesday, September 11, 2019 3:01 PM
