Entretien périodique et réglage
6-1
6
FAU17246
La réalisation des contrôles et entretiens,
réglages et lubrifications périodiques per-
met de garantir le meilleur rendement pos-
sible et contribue hautement à la sécurité
de conduite. La sécurité est l’impératif nu-
méro un du bon motocycliste. Les points
de contrôle, réglage et lubrification princi-
paux du véhicule sont expliqués aux pages
suivantes.
Les fréquences données dans le tableau
des entretiens périodiques s’entendent
pour la conduite dans des conditions nor-
males. Le propriétaire devra donc adapter
les fréquences préconisées et éventuelle-
ment les raccourcir en fonction du climat,
du terrain, de la situation géographique et
de l’usage qu’il fait de son véhicule.
AVERTISSEMENT
FWA10322
L’omission d’entretiens ou l’utilisation
d e techniques d’entretien incorrectes
peut accroître les risques de blessures,
voire de mort, pen dant un entretien ou
l’utilisation du véhicule. Si l’on ne maî-
trise pas les techniques d’entretien du
véhicule, ce travail doit être confié à un
concessionnaire Yamaha.
AVERTISSEMENT
FWA15123
Couper le moteur avant d’effectuer tout
entretien, sauf si autrement spécifié.  Les pièces mobiles d’un moteur en
marche risquent d e happer un
membre ou un vêtement et les élé-
ments électriques de provoquer dé-
charges et incen dies.
 Effectuer un entretien en laissant
tourner le moteur peut entraîner
traumatismes oculaires, brûlures,
incen dies et intoxications par mo-
noxy de de carbone pouvant provo-
quer la mort. Se reporter à la page 1-2 pour plus
d’informations
concernant le monoxy de de car-
bone.
AVERTISSEMENT
FWA15461
Les disques, étriers, tambours et garni-
tures de frein peuvent devenir très
chau ds lors de leur utilisation. Pour évi-
ter tout risque d e brûlures, laisser refroi-
d ir les éléments d e frein avant de les tou-
cher.
UB95F2F0.book Page 1 Wednesd ay, September 11, 2019 3:01 PM

Entretien périodique et réglage
6-2
6
FAU17303
Le but des entretiens du système antipollu-
tion ne se limite pas à réduire la pollution at-
mosphérique, ils permettent aussi d’assu-
rer un rendement et un fonctionnement
optimaux du moteur. Les entretiens relatifs
au système de contrôle des gaz d’échap-
pement sont regroupés dans un tableau
d’entretiens périodiques séparé. La per-
sonne qui effectue ces entretiens doit avoir
accès à des données techniques spéciali-
sées et doit posséder les connaissances et
l’outillage nécessaires. L’entretien, le rem-
placement et les réparations des organes
du système de contrôle des gaz d’échap-
pement peuvent être effectués par tout mé-
canicien professionnel. Les concession-
naires Yamaha possèdent la formation
technique et l’outillage requis pour mener à
bien ces entretiens.
FAU85230

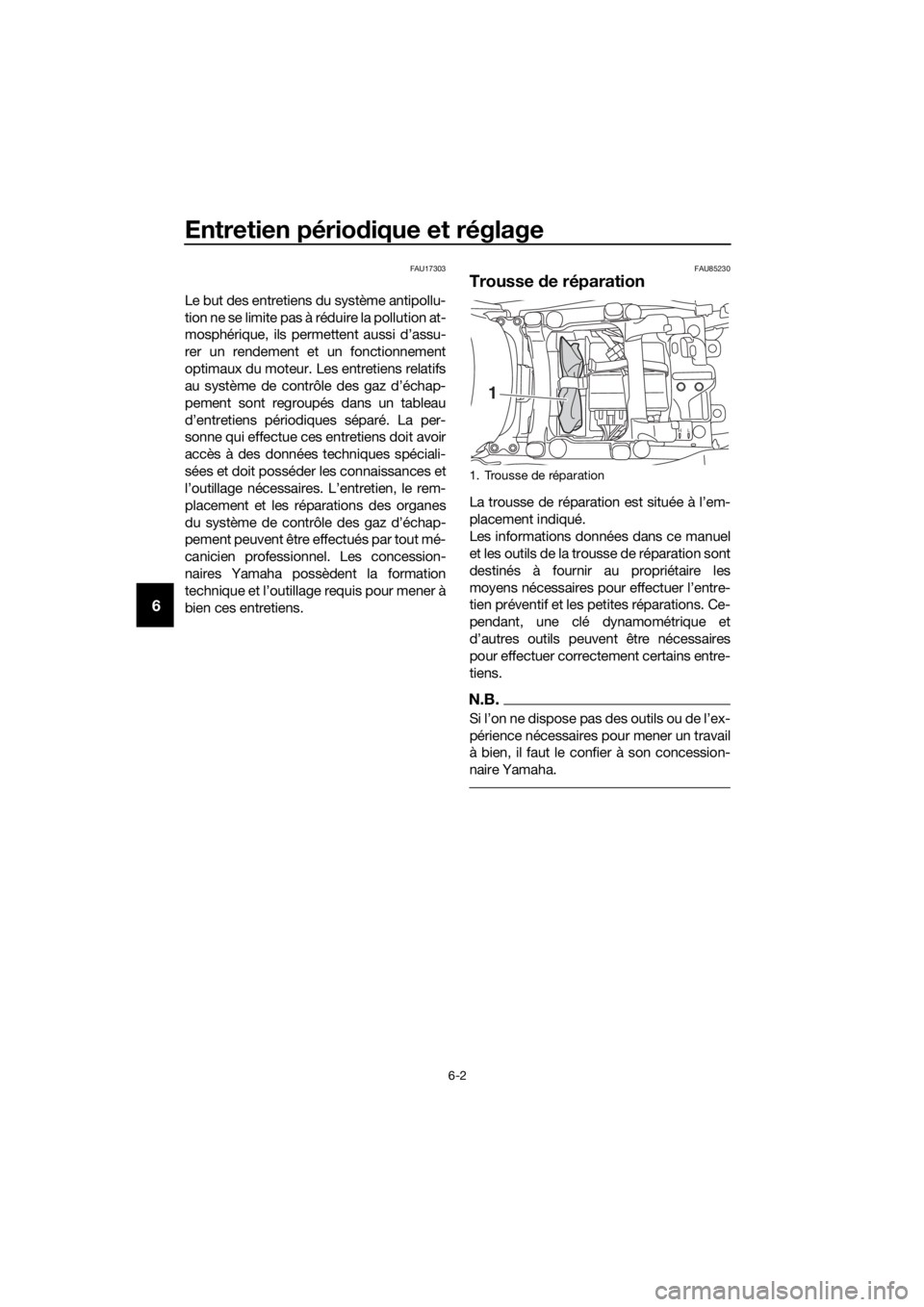

Trousse de réparation
La trousse de réparation est située à l’em-
placement indiqué.
Les informations données dans ce manuel
et les outils de la tr ousse de réparatio n sont
destinés à fournir au propriétaire les
moyens nécessaires pour effectuer l’entre-
tien préventif et les petites réparations. Ce-
pendant, une clé dynamométrique et
d’autres outils peuvent être nécessaires
pour effectuer correctement certains entre-
tiens.
N.B.
Si l’on ne dispose pas des outils ou de l’ex-
périence nécessaires pour mener un travail
à bien, il faut le confier à son concession-
naire Yamaha.
1. Trousse de réparation
HL
1
UB95F2F0.book Page 2 Wednesd ay, September 11, 2019 3:01 PM

Entretien périodique et réglage
6-3
6
FAU71033
Tableaux d’entretien pério dique
N.B.
 L’entretien des éléments repérés d’un astérisque ne peut être mené à bien sans les
données techniques, les connaissances et l’outillage adéquats, et doit être confié à
votre concessionnaire Yamaha.
 À partir de 50000 km (30000 mi), effectuer les entretiens en reprenant les fréquences
depuis 10000 km (6000 mi).
 Il n’est pas nécessaire d’effectuer le contrôle annuel lorsqu’un contrôle pério-
d ique a été effectué dans l’année à échéance d e la distance parcourue.
FAU71071Entretiens pério diques du système d e contrôle des gaz d’échappe-
ment
N° ÉLÉMENTS
1 *Canalisation
de
carburant • S’assurer que les durites d’ali-
mentation ne sont ni craque-
lées ni autrement endomma-
gées.
• Remplacer si nécessaire. √√√√√
2 *Bougies • Contrôler l’état.
• Régler l’écartement et nettoyer.
√√
• Remplacer. √√
3 *Jeu des soupapes • Vérifier et régler. Tous les 40000 km (24000 mi)
4 *Injection
de carbu-
rant • Contrôler le régime de ralenti
du moteur. √√√√√√
• Vérifier et régler la synchronisa- tion. √√√√√
5 *Système
d’échap-
pement • S’assurer qu’il n’y a pas de
fuites.
• Serrer si nécessaire.
• Remplacer les joints si néces- saire. √√√√√
6 *Recyclage
des va-
peurs de carburant • S’assurer du bon état du dispo-
sitif de recyclage.
• Remplacer si nécessaire. √√X 1000 km
CONTRÔLES OU
ENTRETIENS À EFFECTUER
X 1000 mi
DISTANCE AU COMPTEUR
CONTRÔLE ANNUEL
110203040
0.66121824
UB95F2F0.book Page 3 Wednesd ay, September 11, 2019 3:01 PM

Entretien périodique et réglage
6-4
6
7 *Système
d’a dmis-
sion d’air • S’assurer du bon état du clapet
de coupure d’air, du clapet
flexible et de la durite.
• Remplacer toute pièce endom- magée. √√√√√
N° ÉLÉMENTS
X 1000 km
CONTRÔLES OU
ENTRETIENS À EFFECTUER
X 1000 miDISTANCE AU
COMPTEUR
CONTRÔLE ANNUEL
110203040
0.6 6 12 18 24
UB95F2F0.book Page 4 Wednesd ay, September 11, 2019 3:01 PM

Entretien périodique et réglage
6-5
6
FAU71372
Tableau des entretiens et graissages pério diques
N° ÉLÉMENTS
1 *Contrôle
du sys-
tème de diagnostic • Réaliser une inspection dyna-
mique à l’aide de l’outil de dia-
gnostic des pannes Yamaha.
• Vérifier les codes d’erreur. √√√√√√
2 *Élément
du filtre à
air • Nettoyer.
√√
• Remplacer. √√
3 *Embrayage • Contrôler le fonctionnement, le
niveau de liquide et s’assurer
de l’absence de fuite. √√√√√
4 *Frein avant • Contrôler le fonctionnement, le
niveau du liquide et s’assurer
de l’absence de fuite.
• Remplacer les plaquettes de frein si nécessaire. √√√√√√
5 *Frein arrière • Contrôler le fonctionnement, le
niveau du liquide et s’assurer
de l’absence de fuite.
• Remplacer les plaquettes de frein si nécessaire. √√√√√√
6 *Durites de frein • S’assurer de l’absence de cra-
quelures ou autre endommage-
ment. √√√√√
• Remplacer. Tous les 4 ans
7 *Liqui de de frein • Changer. Tous les 2 ans
8 *Roues • Contrôler le voile et l’état.
• Remplacer si nécessaire.
√√√√
9 *Pneus • Contrôler la profondeur de
sculpture et l’état des pneus.
• Remplacer si nécessaire.
• Contrôler la pression de gon- flage.
• Corriger si nécessaire. √√√√√
10 *Roulements
de
roue • S’assurer qu’ils n’ont pas de
jeu et ne sont pas endomma-
gés. √√√√X 1000 km
CONTRÔLES OU
ENTRETIENS À EFFECTUER
X 1000 mi
DISTANCE AU COMPTEUR
CONTRÔLE ANNUEL
110203040
0.66121824
UB95F2F0.book Page 5 Wednesd ay, September 11, 2019 3:01 PM

Entretien périodique et réglage
6-6
6
11 *Roulements
d’arti-
culation de bras
oscillant • S’assurer du bon fonctionne-
ment et de l’absence de jeu ex-
cessif. √√√√
12 *Roulements
de di-
rection • S’assurer qu’il n’y a pas de jeu.
√√ √
• Regarnir modérément de graisse à base de savon au li-
thium. √√
13 *Visserie du châssis • S’assurer du serrage correct de
toute la visserie. √√√√√
14 Axe
de pivot d e le-
vier de frein • Lubrifier à la graisse silicone.
√√√√√
15 Axe
de pivot d e
pé dale de frein • Lubrifier à la graisse à base de
savon au lithium. √√√√√
16 Axe
de pivot d e sé-
lecteur au pie d• Lubrifier à la graisse à base de
savon au lithium. √√√√√
17 Béquille latérale,
béquille centrale • Contrôler le fonctionnement.
• Lubrifier à la graisse à base de
savon au lithium. √√√√√
18 *Contacteur
de bé-
quille latérale • Contrôler le fonctionnement et
remplacer si nécessaire. √√√√√√
19 *Fourche avant • Contrôler le fonctionnement et
s’assurer de l’absence de fuites
d’huile.
• Remplacer si nécessaire. √√√√
20 *Combiné ressort-
amortisseur • Contrôler le fonctionnement et
s’assurer de l’absence de fuites
d’huile.
• Remplacer si nécessaire. √√√√
21 *P
oints pivots d
e
bras relais et bras
d e raccor dement
d e suspension ar-
rière • Contrôler le fonctionnement.
√√√√
22 Huile moteur • Changer (chauffer le moteur
avant d’effectuer la vidange).
• Contrôler le niveau d’huile et s’assurer de l’absence de fuites
d’huile. √√√√√√
N° ÉLÉMENTS
X 1000 km
CONTRÔLES OU
ENTRETIENS À EFFECTUER
X 1000 miDISTANCE AU
COMPTEUR
CONTRÔLE ANNUEL
110203040
0.6 6 12 18 24
UB95F2F0.book Page 6 Wednesd ay, September 11, 2019 3:01 PM

Entretien périodique et réglage
6-7
6
FAU72830
N.B.
Augmenter la fréquence des nettoyages du filtre à air si le véhicule est utilisé dans des
zones particulièrement poussiéreuses ou humides.
 Entretien des freins hydrauliques et de l’embrayage YCC-S
• Contrôler régulièrement le niveau du liquide de frein et d’embrayage YCC-S et, si nécessaire, faire l’appoint de liquide.
• Remplacer tous les deux ans les composants internes des maîtres-cylindres et des
étriers de frein, ainsi que du maître-cylindre et du récepteur hydraulique d’em-
brayage YCC-S, ainsi que le liquide de frein et d’embrayage YCC-S.
23 Cartouche
du filtre
à huile moteur • Remplacer.
√√√
24 *Circuit
de refroi-
d issement • Contrôler le niveau de liquide
de refroidissement et s’assurer
de l’absence de fuites de li-
quide. √√√√√
• Changer. Tous les 3 ans
25 *Huile
de couple
conique arrière • Changer.
• S’assurer de l’absence de
fuites d’huile. √√√√√
26 *Contacteur
de feu
stop sur frein
avant et arrière • Contrôler le fonctionnement.
√√√√√√
27 *Pièces mobiles et
câbles
• Lubrifier.
√√√√√
28 *Logement
de la
poignée des gaz et
câble • Contrôler le fonctionnement et
la garde.
• Régler le jeu du câble des gaz si nécessaire.
• Lubrifier le logement de la poi- gnée des gaz, le câble des gaz
et le câble des poignées chauf-
fantes. √√√√√
29 *Éclairage, signali-
sation et contac-
teurs • Contrôler le fonctionnement.
• Régler le faisceau de phare.
√√√√√√
N° ÉLÉMENTS
X 1000 km
CONTRÔLES OU
ENTRETIENS À EFFECTUER
X 1000 mi
DISTANCE AU COMPTEUR
CONTRÔLE ANNUEL
110203040
0.66121824
UB95F2F0.book Page 7 Wednesd ay, September 11, 2019 3:01 PM

Entretien périodique et réglage
6-8
6
• Remplacer les durites d’embrayage YCC-S et de frein tous les quatre ans et
lorsqu’elles sont craquelées ou endommagées.
