Entretien périodique et réglage
6-25
6
FAU21963
Roues coulées
Pour assurer un fonctionnement optimal,
une longue durée de service et une bonne
sécurité de conduite, prendre note des
points suivants concernant les roues re-
commandées.
 Avant chaque démarrage, il faut s’as-
surer que les jantes de roue ne sont
pas craquelées, qu’elles n’ont pas de
saut et ne sont ni voilées ni autrement
endommagées. Si une roue est en-
dommagée de quelque façon, la faire
remplacer par un concessionnaire
Yamaha. Ne jamais tenter une quel-
conque réparation sur une roue. Toute
roue déformée ou craquelée doit être
remplacée.
 Il faut équilibrer une roue à chaque fois
que le pneu ou la roue sont remplacés
ou remis en place après démontage.
Une roue mal équilibrée se traduit par
un mauvais rendement, une mauvaise
tenue de route et réduit la durée de
service du pneu.
FAU40622
Embrayage YCC-S
Ce modèle est équipé d’un embrayage hy-
draulique. Il convient dès lors de vérifier le
niveau du liquide d’embrayage YCC-S et
de s’assurer que le circuit hydraulique ne
fuit pas. (Voir page 6-28.)
N.B.
Si le changement de vitesse devient diffi-
cile, l’embrayage patine, l’accélération est
faible ou le moteur cale, faire contrôler le
bon état de l’embrayage par un conces-
sionnaire Yamaha.
UB95F2F0.book Page 25 Wednesday, September 11, 2019 3:01 PM

Entretien périodique et réglage
6-26
6
FAU37914
Contrôle de la gar de du levier de
frein
La garde à l’extrémité du levier de frein doit
être inexistante. Si ce n’est pas le cas, faire
contrôler le circuit des freins par un
concessionnaire Yamaha.
AVERTISSEMENT
FWA14212
Une sensation d e mollesse dans le levier
d e frein pourrait signaler la présence
d ’air dans le circuit de freinage. Dans ce
cas, ne pas utiliser le véhicule avant
d ’avoir fait purger le circuit par un
concessionnaire Yamaha. La présence
d ’air dans le circuit hy draulique ré duit la
puissance de freinage et cela pourrait
provoquer la perte de contrôle du véhi-
cule et être la cause d’un acci dent.
FAU36505
Contacteurs de feu stop
Le feu stop doit s’allumer juste avant que le
freinage ait lieu. Le feu stop est activé par
des contacteurs raccordés au levier de
frein et à la pédale de frein. Les contacteurs
de feu stop étant des composants du sys-
tème d’antiblocage des roues, ils ne
doivent être réparés que par un conces-
sionnaire Yamaha.
1. Garde nulle au levier de frein
1
UB95F2F0.book Page 26 Wednesday, September 11, 2019 3:01 PM

Entretien périodique et réglage
6-27
6
FAU22393
Contrôle des plaquettes de frein
avant et arrière
Contrôler l’usure des plaquettes de frein
avant et arrière aux fréquences spécifiées
dans le tableau des entretiens et grais-
sages périodiques.
FAU43432Plaquettes de frein avant
Les étriers de freins avant sont équipés de
deux paires de plaquettes de frein.
Sur chaque plaquette de frein avant figure
une rainure d’indication d’usure. Les rai-
nures permettent de contrôler l’usure des
plaquettes sans devoir démonter le frein.
Contrôler l’usure des plaquettes en vérifiant
leur rainure. Si une plaquette de frein est
usée au point que sa rainure a presque dis-
paru, faire remplacer la paire de plaquettes
par un concessionnaire Yamaha.
FAU22501Plaquettes de frein arrière
S’assurer du bon état des plaquettes de
frein arrière et mesurer l’épaisseur des gar-
nitures. Si une plaquette de frein est en-
dommagée ou si l’épaisseur d’une garni-
ture est inférieure à 0.8 mm (0.03 in), faire
remplacer la paire de plaquettes par un
concessionnaire Yamaha.
1. Rainure d’indication d’usure de plaquette de frein
1
1
1. Épaisseur de la garniture
1
UB95F2F0.book Page 27 Wednesday, September 11, 2019 3:01 PM

Entretien périodique et réglage
6-28
6
FAU40593
Contrôle du niveau d u liquide de
frein et de l’embrayage YCC-S
Avant de démarrer, s’assurer que le niveau
du liquide de frein et d’embrayage YCC-S
dépasse le repère de niveau minimum.
S’assurer que le haut des réservoirs est à
l’horizontale avant de vérifier le niveau du li-
quide de frein et d’embrayage YCC-S.
Faire l’appoint de liquide de frein et d’em-
brayage YCC-S si nécessaire.

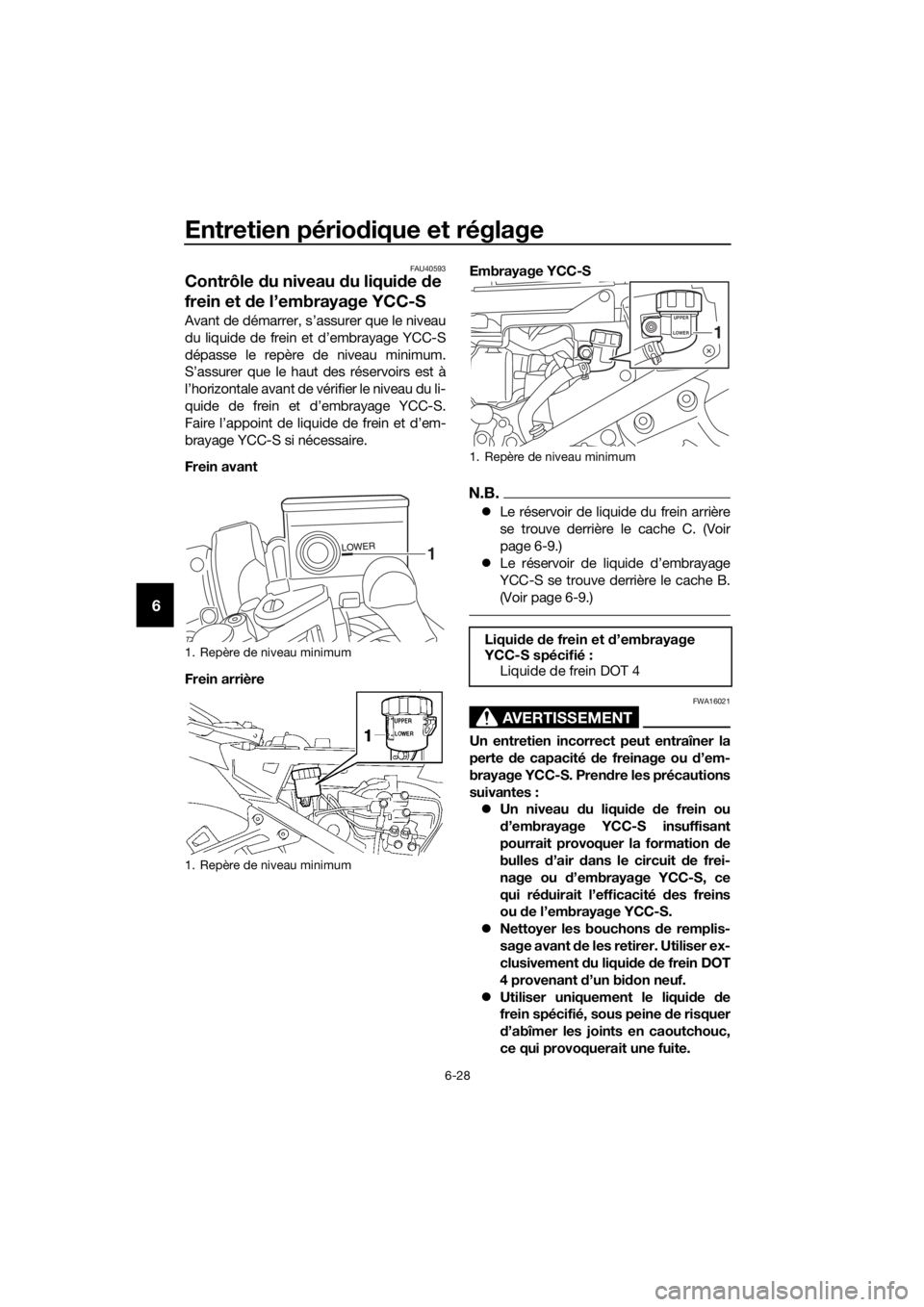

Frein avant
Frein arrière Embrayage YCC-S
N.B.

Le réservoir de liquide du frein arrière
se trouve derrière le cache C. (Voir
page 6-9.)
 Le réservoir de liquide d’embrayage
YCC-S se trouve derrière le cache B.
(Voir page 6-9.)
AVERTISSEMENT
FWA16021
Un entretien incorrect peut entraîner la
perte de capacité de freinage ou d ’em-
brayage YCC-S. Pren dre les précautions
suivantes :  Un niveau du liqui de de frein ou
d ’embrayage YCC-S insuffisant
pourrait provoquer la formation de
bulles d’air dans le circuit d e frei-
nage ou d ’embrayage YCC-S, ce
qui ré duirait l’efficacité des freins
ou de l’embrayage YCC-S.
 Nettoyer les bouchons de remplis-
sage avant d e les retirer. Utiliser ex-
clusivement du liqui de de frein DOT
4 provenant d’un bi don neuf.
 Utiliser uniquement le liqui de de
frein spécifié, sous peine d e risquer
d ’abîmer les joints en caoutchouc,
ce qui provoquerait une fuite.
1. Repère de niveau minimum
1. Repère de niveau minimum
1
1. Repère de niveau minimum
Liqui de de frein et d’embrayage
YCC-S spécifié :
Liquide de frein DOT 4
UPPER
LOWER
1
UB95F2F0.book Page 28 Wednesday, September 11, 2019 3:01 PM

Entretien périodique et réglage
6-29
6
Toujours faire l’appoint avec un li-
qui de de frein d u même type que
celui qui se trouve dans le circuit.
L’ajout d’un liqui de de frein autre
que le DOT 4 risque de provoquer
une réaction chimique nuisible.
 Veiller à ne pas laisser pénétrer
d’eau ou de poussière dans les ré-
servoirs de liqui de de frein ou d’em-
brayage YCC-S. L’eau abaisse net-
tement le point d’ébullition du
liquid e et risque d e provoquer un
bouchon de vapeur ou “vapor
lock” ; la crasse risque d’obstruer
les valves du système hy draulique
ABS.
ATTENTION
FCA17641
Le liqui de de frein risque d’en dommager
les surfaces peintes ou en plastique.
Toujours essuyer soigneusement toute
trace de liqui de renversé.
Si le niveau du liquide descend trop bas, le
diaphragme des réservoirs de liquide de
frein ou d’embrayage YCC-S risque de se
déformer sous l’effet de la dépression.
S’assurer de rendre aux diaphragmes leur
forme d’origine avant de les remettre en
place.
L’usure des plaquettes de frein entraîne
une baisse progressive du niveau du li-
quide de frein. Un niveau de liquide bas
peut signaler l’usure des plaquettes ou la
présence d’une fuite dans le circuit de
frein ; il convient dès lors de contrôler
l’usure des plaquettes et l’étanchéité du
circuit de frein. Un niveau de liquide d’em-
brayage YCC-S bas peut signaler la pré-
sence d’une fuite dans le circuit d’em-
brayage YCC-S; il convient dès lors de
contrôler l’étanchéité du circuit d’em-
brayage YCC-S. Si le niveau du liquide de
frein ou d’embrayage YCC-S diminue sou- dainement, faire contrôler le véhicule par un
concessionnaire Yamaha avant de re-
prendre la route.
UB95F2F0.book Page 29 Wednesday, September 11, 2019 3:01 PM

Entretien périodique et réglage
6-30
6
FAU40604
Changement du liqui de de frein
et d’embrayage YCC-S
Faire changer les liquides de frein et d’em-
brayage YCC-S par un concessionnaire
Yamaha aux fréquences spécifiées dans le tableau des entretiens et graissages pério-
diques. Il convient également de faire rem-
placer les bagues d’étanchéité des maîtres
cylindres de frein et d’embrayage YCC-S et
des étriers, ainsi que les durites de frein et
d’embrayage YCC-S aux fréquences indi-
quées ci-dessous ou chaque fois qu’elles
sont endommagées ou qu’elles fuient.
 Bagues d’étanchéité : Remplacer
tous les deux ans.
 Durites de frein et d’embrayage
YCC-S : Remplacer tous les quatre
ans.
FAU23098
Contrôle et lubrification des
câbles
Il faut contrôler le fonctionnement et l’état
de tous les câbles de commande avant
chaque départ. Il faut en outre lubrifier les
câbles et leurs extrémités quand néces-
saire. Si un câble est endommagé ou si son
fonctionnement est dur, le faire contrôler et
remplacer, si nécessaire, par un conces-
sionnaire Yamaha. AVERTISSEMENT !
Veiller à ce que les gaines de câble et les
logements de câble soient en bon état,
sans quoi les câbles vont rouiller rapi de-
ment, ce qui risquerait d’empêcher leur
bon fonctionnement. Remplacer tout
câble en dommagé dès que possible afin
d ’éviter un acci dent.
[FWA10712]
Lubrifiant recomman dé:
Lubrifiant Yamaha pour câbles ou
autre lubrifiant approprié
UB95F2F0.book Page 30 Wednesday, September 11, 2019 3:01 PM

Entretien périodique et réglage
6-31
6
FAU23115
Contrôle et lubrification de la
poignée et du câble des gaz
Contrôler le fonctionnement de la poignée
des gaz avant chaque départ. Il convient en
outre de faire lubrifier le câble par un
concessionnaire Yamaha aux fréquences
spécifiées dans le tableau des entretiens et
graissages périodiques.
Le câble des gaz est équipé d’un cache en
caoutchouc. S’assurer que le cache est
correctement en place. Le cache n’em-
pêche pas parfaitement la pénétration
d’eau, même lorsqu’il est monté correcte-
ment. Il convient donc de veiller à ne pas
verser directement de l’eau sur le cache ou
le câble lors du lavage du véhicule. En cas
d’encrassement, essuyer le câble ou le
cache avec un chiffon humide.
FAU44276
Contrôle et lubrification de la pé-
d ale de frein et d u sélecteur
Contrôler le fonctionnement de la pédale
de frein et du sélecteur avant chaque dé-
part et lubrifier les articulations quand né-
cessaire.

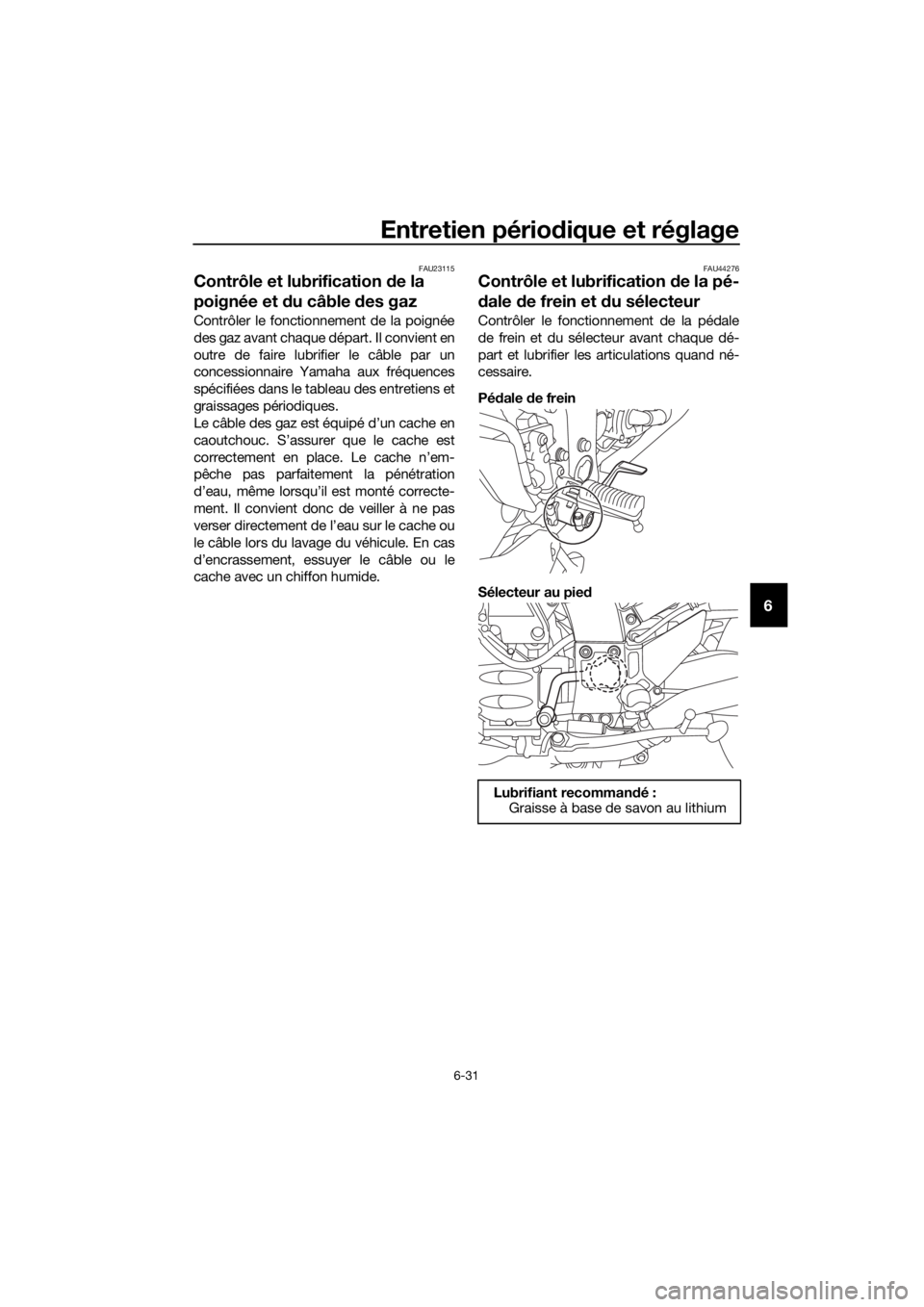

Pédale de frein
Sélecteur au pied
Lubrifiant recomman dé:
Graisse à base de savon au lithium
UB95F2F0.book Page 31 Wednesday, September 11, 2019 3:01 PM

Entretien périodique et réglage
6-32
6
FAU23155

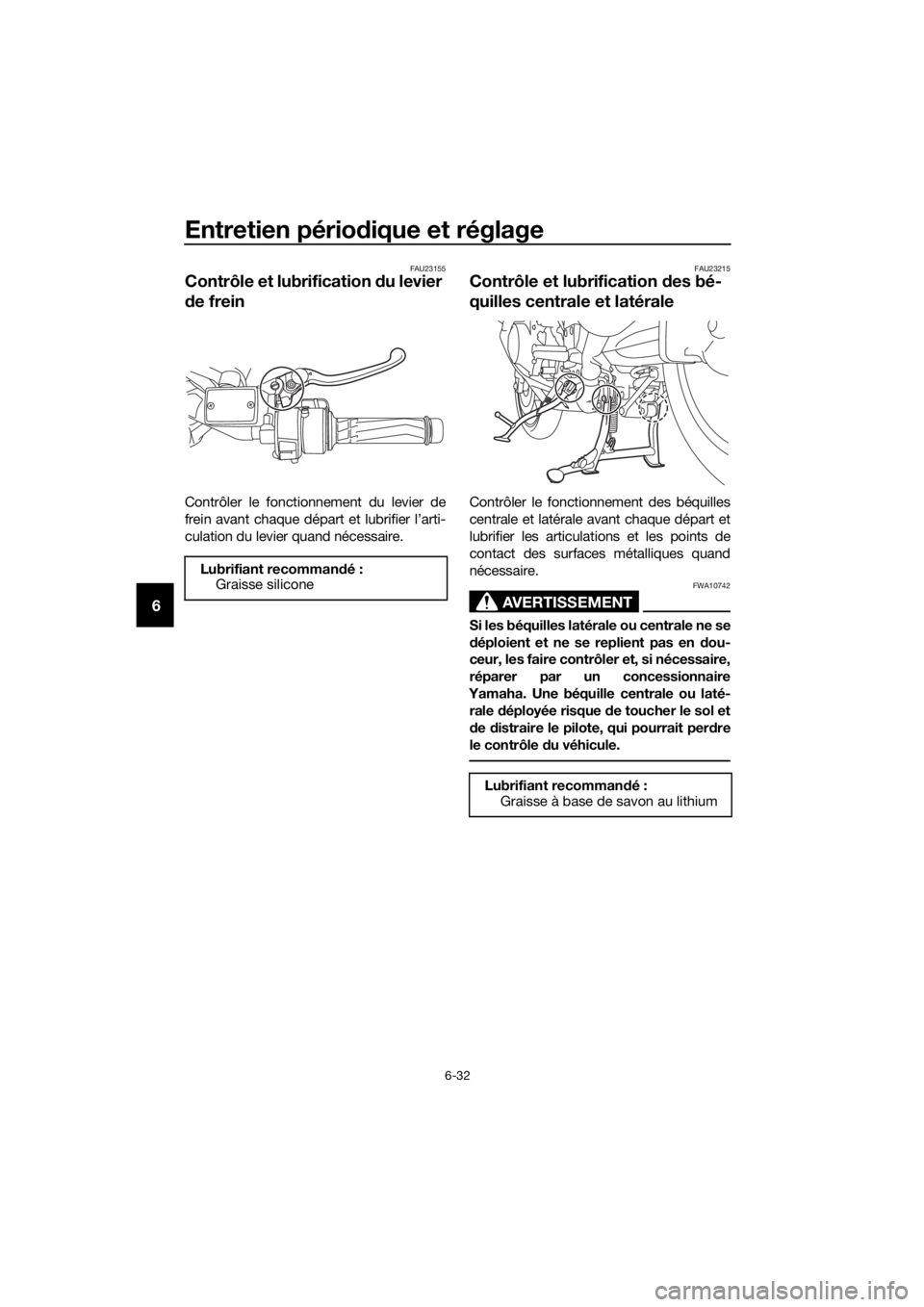

Contrôle et lubrification du levier
d e frein
Contrôler le fonctionnement du levier de
frein avant chaque départ et lubrifier l’arti-
culation du levier quand nécessaire.
FAU23215
Contrôle et lubrification des bé-
quilles centrale et latérale
Contrôler le fonctionnement des béquilles
centrale et latérale avant chaque départ et
lubrifier les articulations et les points de
contact des surfaces métalliques quand
nécessaire.
AVERTISSEMENT
FWA10742
Si les béquilles latérale ou centrale ne se
d éploient et ne se replient pas en dou-
ceur, les faire contrôler et, si nécessaire,
réparer par un concessionnaire
Yamaha. Une béquille centrale ou laté- rale déployée risque de toucher le sol et
d e distraire le pilote, qui pourrait per dre
le contrôle du véhicule.
Lubrifiant recomman dé:
Graisse silicone
Lubrifiant recomman dé:
Graisse à base de savon au lithium
