Commandes et instruments
3-11
3
fur et à mesure que le niveau de carburant
diminue. Lorsque le dernier segment se
met à clignoter, il convient de refaire le plein
dès que possible.
Quand la clé de contact est tournée à la po-
sition “ON”, tous les segments de l’écran
multifonction s’affichent brièvement en
guise de test du circuit électrique.
N.B.
Si un problème est détecté dans le circuit
électrique de l’afficheur du niveau de car-
burant, tous les segments de l’afficheur du
niveau de carburant clignotent. Faire
contrôler le véhicule par un concession-
naire Yamaha.
In dicateur d’économie
Cet indicateur s’allume lorsque le pilote
adopte un style de conduite soucieux de
l’environnement, qui limite la consomma-
tion de carburant. Il s’éteint lorsque le véhi-
cule est à l’arrêt.
N.B.
Suivre les conseils suivants en vue d’éco-
nomiser le carburant :  Éviter les régimes très élevés lors des
accélérations.
 Voyager à vitesse constante.
 Choisir la vitesse adaptée à la vitesse
du véhicule.
Afficheur du rapport engagé
Cet afficheur indique le rapport sélec-
tionné. Le point mort est signalé par “ ”
et par le témoin de point mort “ ”.
Afin de limiter les risques d’endommage-
ment de l’embrayage YCC-S, le témoin de
rétrogradage clignote afin de signaler au pi-
lote qu’il est nécessaire de rétrograder. Le
cas échéant, rétrograder jusqu’à ce que
l’affichage cesse de clignoter.
Afficheur de mo de de con duite
Cet afficheur indique le mode de conduite
sélectionné : Mode tourisme “T” ou mode
sport “S”. Pour plus de détails sur les
modes et leur sélection, se reporter aux
pages 3-22 et 3-24.
1. Indicateur d’économie “ECO”
GEAR
NA.TEMP
C.TEMP
1
1. Témoin de rétrogradage “ ”
2. Témoin du point mort “ ”
3. Afficheur du rapport engagé
1. Afficheur de mode de conduite
GEARN25A.TEMP ˚C
LoC.TEMP˚C
0:06TIME TRIP
213
GEAR
NA.TEMP
C.TEMP
1
UB95F2F0.book Page 11 Wednesday, September 11, 2019 3:01 PM

Commandes et instruments
3-12
3
Affichage des fonctions
Appuyer sur le contacteur “MENU” pour af-
ficher les fonctions suivantes à l’écran.
L’écran change à chaque pression sur le
commutateur.  Fonction de réglage des poignées
chauffantes
 Fonction de sélection de l’écran d’in-
formations
 Fonction de réglage du pare-brise
 Fonction de réglage de la force
d’amortissement
 Fonction de réglage de la précon-
trainteN.B.
La fonction de réglage de la précontrainte
ne s’affichera que si le véhicule est à l’arrêt,
moteur tournant.
Les pages suivantes contiennent une expli-
cation des fonctions de réglage des poi-
gnées chauffantes, de sélection de l’écran
d’informations et de réglage du pare-brise.
Cf. page 3-42 pour une explication des
fonctions de réglage de la précontrainte et
de la force d’amortissement.
Réglage des poignées chauffantes
Le véhicule est équipé de poignées chauf-
fantes. Celles-ci ne fonctionnent que
lorsque le moteur tourne. 4 réglages de poi-
gnées chauffantes sont disponibles.
Pour augmenter la température des poi-
gnées chauffantes, appuyer sur le
côté “ ” du contacteur de sélection. Pour
diminuer la température des poignées
chauffantes, appuyer sur le côté “ ” du
contacteur de sélection.
ATTENTION
FCA17932
S’assurer de porter des gants lors
d e l’utilisation des poignées chauf-
fantes.
 Ne pas utiliser les poignées chauf-
fantes par temps chau d.
1. Affichage des fonctions
1. Fonction de réglage des poignées chauf-
fantes
2. Fonction de sélection de l’écran d’informa- tions
3. Fonction de réglage du pare-brise
4. Fonction de réglage de la force d’amortisse- ment
5. Fonction de réglage de la précontrainte
GEAR
N
25A.TEMP ˚C
LoC.TEMP˚C
0:06TIME TRIP
1
213
45Éteint
Basse
Moyen Affichage
Réglage
Haute
UB95F2F0.book Page 12 Wednesday, September 11, 2019 3:01 PM

Commandes et instruments
3-13
3
 Si la poignée de gauche ou la poi-
gnée des gaz sont usées ou en-
d ommagées, ne plus utiliser les
poignées chauffantes, et remplacer
les poignées.
Sélection de l’écran d’informations
3 écrans d’informations sont disponibles. Il
est possible de passer d’un écran d’infor-
mations sélectionné à l’autre en appuyant
sur le contacteur de sélection.
Les éléments suivants s’affichent sur les
écrans d’informations :  un compteur kilométrique
 des totalisateurs journaliers
 un totalisateur de la réserve
 une estimation de l’autonomie
 un afficheur du temps écoulé
 un afficheur de la température atmos-
phérique
 un afficheur de la température du li-
quide de refroidissement
 un afficheur de la consommation
moyenne
 un afficheur de la consommation de
carburant instantanée
Il est possible de sélectionner les éléments
affichés sur chaque écran d’informations.
Pour définir ou sélectionner les éléments
affichés, se reporter à la page 3-16. Affichage du compteur kilométrique :
Le compteur kilométrique indique la dis-
tance totale parcourue par le véhicule.
Affichage des totalisateurs journaliers :
“TRIP-1” et “TRIP-2” affichent la distance
parcourue depuis leur dernière remise à
zéro.
N.B.

Le compteur kilométrique se bloque à
999999.
 Les compteurs journaliers se re-
mettent à zéro et continuent à comp-
ter après 9999.9.
Lorsqu’il ne reste qu’environ 5.5 L (1.45 US
gal, 1.21 Imp.gal) de carburant dans le ré-
servoir, le dernier segment de la jauge de
carburant commence à clignoter. En outre,
l’écran d’informations passe automatique-
ment en mode de réserve de carburant
“TRIP-F” et commence à afficher la dis-
tance parcourue à partir de cet instant.
1. Écran d’informations
2. Affichage–1
3. Affichage–2
4. Affichage–3
GEARN
5.0TRIP-1 km
7.0TRIP-2km
km
20ODO
GEARN
11RANGE km
12.3FUEL AVG km/L
km/L
12.3CRNT FUEL
GEARN
25A.TEMP ˚C
LoC.TEMP ˚C
0:06TIME TRIP
3
421
20
ODOkm
5.0
TRIP-1km
7.0
TRIP-2km
UB95F2F0.book Page 13 Wednesday, September 11, 2019 3:01 PM

Commandes et instruments
3-14
3Dans ce cas, appuyer sur le contacteur de
sélection pour modifier l’affichage dans
l’ordre suivant :
TRIP-F → Affichage–1 → Affichage–2 →
Affichage–3 → TRIP-F
Pour remettre un totalisateur journalier à
zéro, utiliser le contacteur de sélection pour
choisir l’écran d’informations concerné.
Appuyer brièvement sur le bouton “RESET”
pour que le totalisateur journalier clignote,
puis appuyer de nouveau sur le bouton
“RESET” pendant 2 secondes alors que le
totalisateur journalier clignote.
Si le totalisateur de la réserve n’est pas re-
mis à zéro manuellement, après avoir refait
le plein et parcouru 5 km (3 mi), il se remet
automatiquement à zéro.
Affichage de l’estimation de l’autonomie :
La distance pouvant être parcourue avec le
carburant restant dans le réservoir dans les
conditions de conduite du moment s’af-
fiche. Affichage du temps écoulé :
Le temps écoulé depuis que la clé de
contact a été tournée sur “ON” s’affiche. Le
temps maximum qui peut être affiché est
99:59.
Ce chronomètre se remet automatique-
ment à zéro lorsque la clé de contact est
tournée sur “OFF”.
N.B.
Le pilote dispose également des affichages
du temps écoulé “TIME–2” et “TIME–3”,
mais ils ne peuvent pas être réglés sur
l’écran d’informations. Se reporter à “Mode
de réglage” à la page 3-16 pour des infor-
mations détaillées.
Afficheur de la température ambiante :
L’afficheur indique la température atmos-
phérique de –9 °C à 50 °C par incréments
de 1 °C. La température affichée peut varier
quelque peu de la température ambiante
réelle.
N.B.
–9 °C s’affiche même si la température am-
biante est inférieure, et 50 °C s’affiche
même si la température ambiante est supé-
rieure.
Afficheur de la température du liquide de
refroidissement :
GEAR
4
3.4
TRIP-F
km
11
RANGEkm
0:06
TIME TRIP
25
A.TEMP ˚C
Lo
C.TEMP˚C
UB95F2F0.book Page 14 Wednesday, September 11, 2019 3:01 PM

Commandes et instruments
3-15
3
Cet afficheur indique la température du li-
quide de refroidissement. La température
du liquide de refroidissement varie en fonc-
tion des températures atmosphériques et
de la charge du moteur.
Si le message “Hi” clignote, arrêter le véhi-
cule, puis couper le moteur et le laisser re-
froidir. (Voir page 6-40.)
N.B.
Il n’est pas possible de passer à l’écran
d’informations sélectionné tant que le mes-
sage “Hi” clignote.
ATTENTION
FCA10022
Ne pas laisser tourner le moteur lorsque
celui-ci est en surchauffe.
Affichage de la consommation moyenne de
carburant :
Les modes d’affichage de la consomma-
tion de carburant moyenne “km/L”,
“L/100km” ou “MPG” indiquent la consom-
mation de carburant moyenne depuis la
dernière remise à zéro.
 L’affichage “km/L” indique la distance
moyenne pouvant être parcourue
avec 1.0 L de carburant. 
L’affichage “L/100km” indique la
quantité moyenne de carburant né-
cessaire pour parcourir 100 km.
 L’affichage “MPG” indique la distance
moyenne pouvant être parcourue
avec 1.0 Imp.gal de carburant.
Pour remettre à zéro l’affichage de la
consommation moyenne de carburant, uti-
liser le contacteur de sélection pour choisir
l’écran d’informations concerné. Appuyer
brièvement sur le bouton “RESET” pour
que l’affichage de la consommation
moyenne de carburant clignote, puis ap-
puyer de nouveau sur le bouton “RESET”
pendant 2 secondes alors que l’affichage
clignote.
N.B.
Après la réinitialisation de l’afficheur de la
consommation moyenne, “_ _._” s’affiche
jusqu’à l’accomplissement du 1 km (0.6
mi).
ATTENTION
FCA15474
En cas de défaillance, “– –.–” s’affiche en
continu. Faire contrôler le véhicule par
un concessionnaire Yamaha.
Affichage de la consommation instantanée
de carburant :
Les modes d’affichage de la consomma-
tion de carburant instantanée “km/L”,
“L/100km” ou “MPG” indiquent la consom-
mation de carburant dans les conditions de
conduite actuelles.  L’affichage “km/L” indique la distance
pouvant être parcourue avec 1.0 L de
carburant.
GEAR
4
Hi
C.TEMP ˚C
12.3
FUEL AVG km/L
12.3
CRNT FUEL km/L
UB95F2F0.book Page 15 Wednesday, September 11, 2019 3:01 PM

Commandes et instruments
3-16
3
 L’affichage “L/100km” indique la
quantité de carburant nécessaire pour
parcourir 100 km.
 L’affichage “MPG” indique la distance
pouvant être parcourue avec
1.0 Imp.gal de carburant.
N.B.
“_ _._” s’affiche toutefois lors de la conduite
à une vitesse inférieure à 10 km/h (6 mi/h).
ATTENTION
FCA15474
En cas d e défaillance, “– –.–” s’affiche en
continu. Faire contrôler le véhicule par
un concessionnaire Yamaha.
Réglage de la position du pare-brise
Pour relever le pare-brise, appuyer sur le
côté “ ” du contacteur de sélection. Pour
abaisser le pare-brise, appuyer sur le
côté “ ” du contacteur de sélection.
Mo de de réglage
N.B.
 Pour pouvoir effectuer tout réglage
dans ce mode, la boîte de vitesses
doit être au point mort et le véhicule
doit être à l’arrêt. 
Le fait de passer une vitesse et dé-
marrer ou de tourner la clé de contact
sur “OFF” enregistre tous les réglages
effectués, puis ferme le mode de ré-
glage.
Pousser et maintenir le contacteur de menu
“MENU” enfoncé pendant 2 secondes pour
entrer dans le mode de réglage. Pour quit-
ter ce mode et retourner à l’affichage nor-
mal, maintenir de nouveau le contacteur de
menu “MENU” enfoncé pendant au moins
2 secondes.
1. Affichage des modes de réglage
MENUGrip WarmerMaintenanceTime TripUnitDisplayBrightnessClock
1
Affichage Description
Cette fonction permet de
choisir entre les réglages
Low, Middle et High (Bas,
Moyen et Haut) sur 10 ni-
veaux de température.
Cette fonction vous per-
met de vérifier et de réini-
tialiser l’intervalle entre vi-
danges d’huile “OIL”
(distance parcourue) et les
entretiens périodiques
“FREE-1” et “FREE-2”.
Cette fonction permet de
vérifier et de remettre à
zéro les fonctions “TIME–
2” et “TIME–3”. Ces totali-
sateurs journaliers in-
diquent le temps total
écoulé depuis que la clé
de contact est en position
“ON”. Lorsque la clé de
contact est tournée sur
“OFF”, les totalisateurs
journaliers arrêtent de
comptabiliser, mais ne
sont pas remis à zéro. Le
temps maximum qui peut
être affiché est 99:59.
Lorsque les totalisateurs
atteignent 99:59, ils se réi-
nitialisent automatique-
ment à 0:00 et continuent
à compter.
Grip Warmer
Maintenance
Time Trip
UB95F2F0.book Page 16 Wednesday, September 11, 2019 3:01 PM

Commandes et instruments
3-17
3

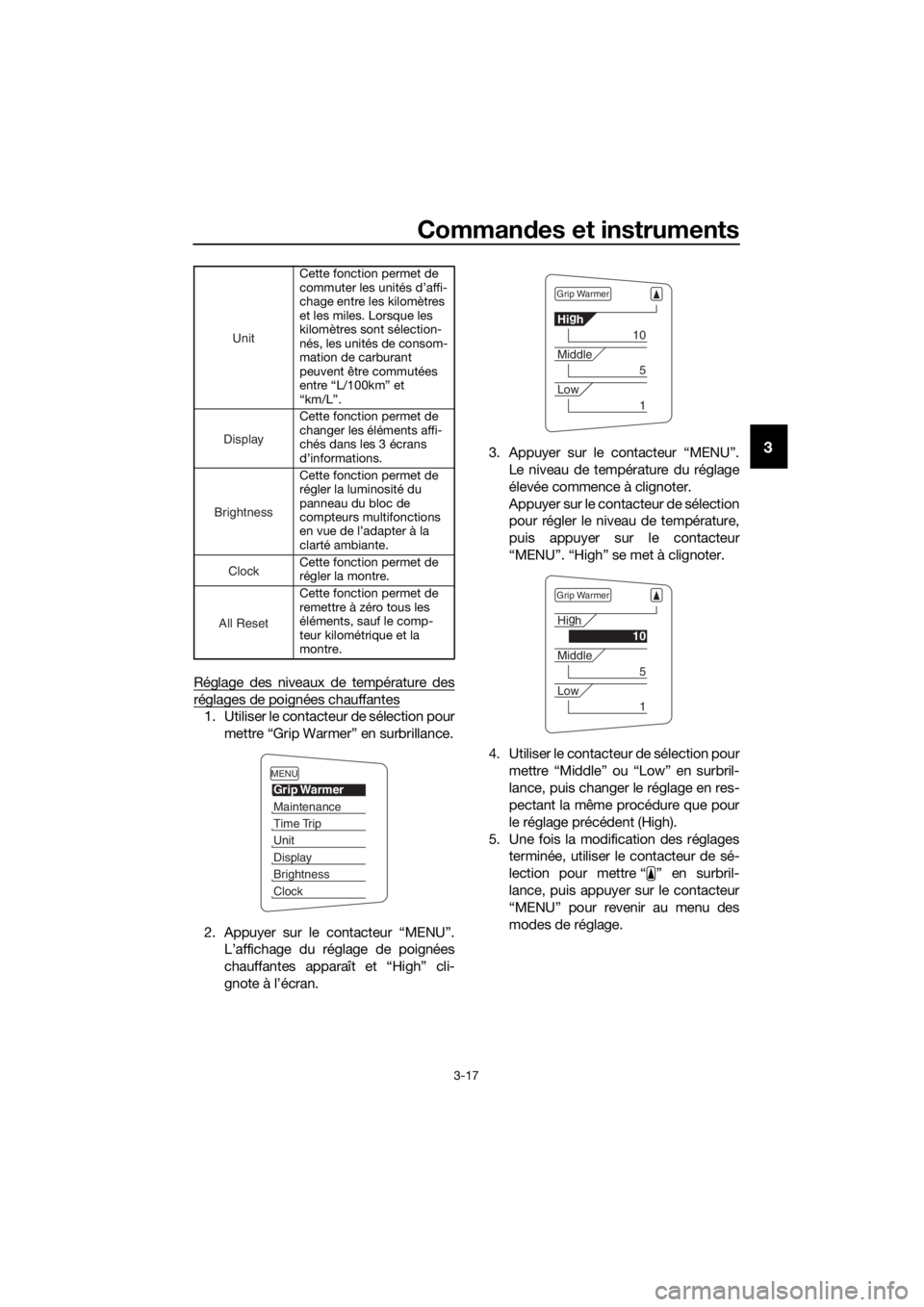

Réglage des niveaux de température des
réglages de poignées chauffantes
1. Utiliser le contacteur de sélection pour
mettre “Grip Warmer” en surbrillance.
2. Appuyer sur le contacteur “MENU”. L’affichage du réglage de poignées
chauffantes apparaît et “High” cli-
gnote à l’écran. 3. Appuyer sur le contacteur “MENU”.
Le niveau de température du réglage
élevée commence à clignoter.
Appuyer sur le contacteur de sélection
pour régler le niveau de température,
puis appuyer sur le contacteur
“MENU”. “High” se met à clignoter.
4. Utiliser le contacteur de sélection pour mettre “Middle” ou “Low” en surbril-
lance, puis changer le réglage en res-
pectant la même procédure que pour
le réglage précédent (High).
5. Une fois la modification des réglages terminée, utiliser le contacteur de sé-
lection pour mettre “ ” en surbril-
lance, puis appuyer sur le contacteur
“MENU” pour revenir au menu des
modes de réglage.
Cette fonction permet de
commuter les unités d’affi-
chage entre les kilomètres
et les miles. Lorsque les
kilomètres sont sélection-
nés, les unités de consom-
mation de carburant
peuvent être commutées
entre “L/100km” et
“km/L”.
Cette fonction permet de
changer les éléments affi-
chés dans les 3 écrans
d’informations.
Cette fonction permet de
régler la luminosité du
panneau du bloc de
compteurs multifonctions
en vue de l’adapter à la
clarté ambiante.
Cette fonction permet de
régler la montre.
Cette fonction permet de
remettre à zéro tous les
éléments, sauf le comp-
teur kilométrique et la
montre.
Unit
Display
Brightness
Cloc
k
All Reset
MENU
Grip Warmer
Maintenance
Time Trip
Unit
Display
Brightness
Clock
Grip Warmer
Hig
h
10
Middle
5
Low
1
Grip Warmer
Hi g
h
10
Middle
5
Low
1
UB95F2F0.book Page 17 Wednesday, September 11, 2019 3:01 PM

Commandes et instruments
3-18
3N.B.
Le réglage peut être défini sur 10 niveaux
de température.
Réinitialisation des compteurs d’entretien
1. Utiliser le contacteur de sélection pour
mettre “Maintenance” en surbrillance.
2. Appuyer sur le contacteur “MENU”, puis sur le bouton “RESET” pour sé-
lectionner l’élément à remettre à zéro.
3. Alors que l’élément sélectionné cli- gnote, appuyer pendant au moins 2
secondes sur le bouton “RESET”. 4. Appuyer sur le contacteur “MENU”
pour revenir au menu des modes de
réglage.
Vérification et remise à zéro de “TIME–2” et
“TIME–3”
1. Utiliser le contacteur de sélection pour mettre “Time Trip” en surbrillance.
2. Appuyer sur le contacteur “MENU” pour afficher “TIME–2” et “TIME–3”.
Pour remettre un totalisateur journalier
à zéro, appuyer sur le bouton “RE-
SET” pour sélectionner l’élément à re-
mettre à zéro.
3. Alors que l’élément sélectionné cli- gnote, appuyer pendant au moins
2 secondes sur le bouton “RESET”.
4. Appuyer sur le contacteur “MENU”
pour revenir au menu des modes de
réglage.
Sélection des unités
1. Utiliser le contacteur de sélection pour mettre “Unit” en surbrillance.
Grip Warmer
Hig
h
10
Middle
5
Low
1
MENU
Grip Warmer
Maintenance
Time Trip
Unit
Display
Brightness
Clock
20
OIL km
10
FREE-1km
10
FREE-2km
Maintenance
MENU
Grip Warmer
Maintenance
Time Trip
Unit
Display
Brightness
Clock
TIME-20:07
TIME-30:07
Time Trip
UB95F2F0.book Page 18 Wednesday, September 11, 2019 3:01 PM
