2020 TOYOTA PROACE Manuale duso (in Italian)

217
Proace_it_Chap06_conduite_ed01-2019
A contatto inserito, il lampeggiamento di A o AUTO, accompagnato da un segnale acustico e da un messaggio, segnalano un malfunzionamento del cambio.
Anomalia di funzionamento
Farlo controllare da un concessionario o un’officina autorizzata Toyota oppure da un altro professionista debitamente qualificato ed attrezzato.
Arresto del veicolo
Prima di spegnere il motore, è possibile :- passare in posizione N per essere in folle,oppure- lasciare la marcia inserita; in questo caso il veicolo non potrà essere spostato.In entrambi i casi, occorre inserire il freno di stazionamento per immobilizzare il veicolo.
A bassa velocità, se viene richiesta la retromarcia, la spia N lampeggerà ed il cambio passerà automaticamente in folle. Per reinserire la retromarcia, premere il pedale del freno, ricollocare la leva di selezione in N, poi in R.
Se il veicolo è immobilizzato, con il motore avviato, portare tassativamente la leva di selezione delle marce in folle N.Prima di qualsiasi inter vento nel vano motore, verificare che la leva di
selezione delle marce sia in folle N e il freno di stazionamento sia inserito.
Premere obbligatoriamente il pedale del freno durante l'avviamento del motore.In tutte le situazioni di parcheggio, inserire sempre il freno di stazionamento per immobilizzare il veicolo.
Per inserire la retromarcia, il veicolo deve essere immobile e il pedale del freno premuto.
Retromarcia
F Selezionare la posizione R.All'inserimento della retromarcia si avvertirà un segnale acustico.
6
Guida

218
Proace_it_Chap06_conduite_ed01-2019
Stop & StartPassaggio in modalità
STOP del motore
Se il veicolo è equipaggiato di cambio manuale, la velocità deve essere inferiore a 20 km/h o il veicolo deve essere fermo (secondo il motore), la spia "ECO" si accende sul quadro strumenti ed il motore passa automaticamente in stand-by quando si posiziona la leva delle marce in folle e se si rilascia il pedale della frizione.Per agevolare il confort del guidatore durante le manovre di parcheggio, la modalità STOP non si attiva nei dieci secondi successivi al disinserimento della retromarcia.Lo Stop & Start non modifica le funzioni del veicolo, come ad esempio la frenata, il servosterzo...È possibile avvertire un lieve ritardo tra l'arresto e lo spegnimento del motore.
Se il veicolo è equipaggiato di "Stop & Start", un contatore di tempo accumula le durate della
modalità STOP durante il tragitto.Si riazzera ad ogni inserimento del contatto.
Contatore di tempo del sistema Stop & StartIl sistema Stop & Start pone il motore temporaneamente in stand-by (modalità STOP) durante le fasi di sosta nel traffico (semafori rossi, code, altro...). Il motore si riavvia automaticamente - modalità START - non appena si accelera per ripartire. Il riavviamento si effettua in maniera istantanea, rapida e silenziosa.Per fettamente adatto all'utilizzo urbano, il sistema Stop & Start consente di ridurre il consumo di carburante, le emissioni di gas inquinanti ed il livello sonoro poiché è silenzioso.Se il veicolo è equipaggiato di cambio automatico e se è fermo; la spia "ECO" si accende sul quadro strumenti ed il motore passa automaticamente in veglia nel momento in cui si preme il pedale del freno o quando si sposta il selettore delle marce su N.
Se il veicolo è equipaggiato di cambio pilotato e se la velocità del veicolo è inferiore a 8 km/h ; la spia "ECO" si accende sul quadro strumenti ed il motore passa automaticamente in stand-by quando si preme il pedale del freno o se si posiziona il selettore delle marce in N.
(minuti / secondi o ore / minuti)
Non effettuare mai rifornimenti di carburante quando il motore è in modalità STOP; interrompere
tassativamente il contatto.

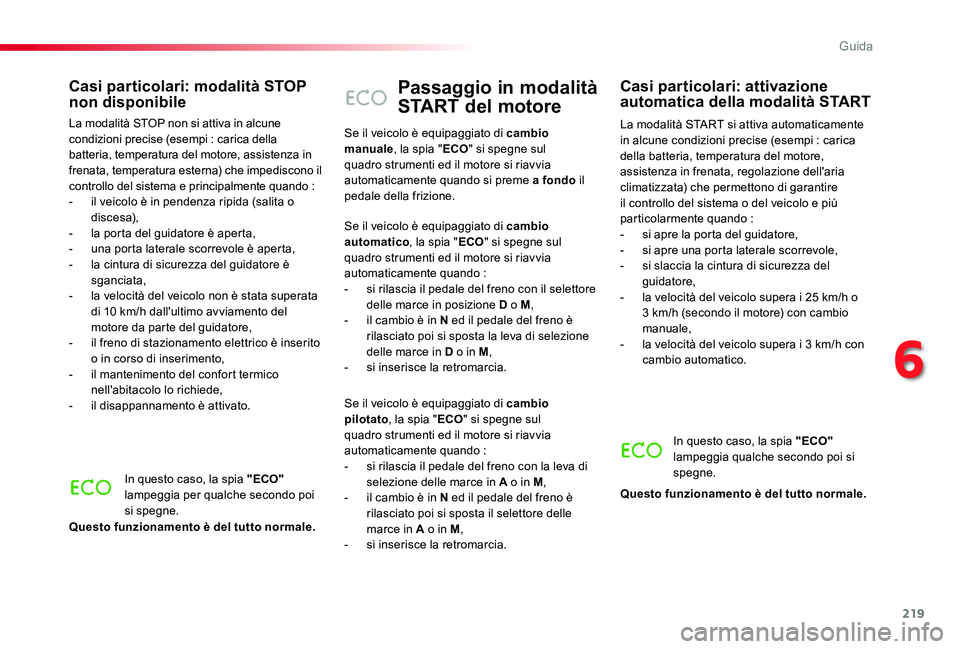

Guida

219
Proace_it_Chap06_conduite_ed01-2019
Passaggio in modalità
START del motore
La modalità START si attiva automaticamente in alcune condizioni precise (esempi : carica della batteria, temperatura del motore, assistenza in frenata, regolazione dell'aria climatizzata) che permettono di garantire il controllo del sistema o del veicolo e più particolarmente quando :- si apre la porta del guidatore,- si apre una porta laterale scorrevole,- si slaccia la cintura di sicurezza del guidatore,- la velocità del veicolo supera i 25 km/h o 3 km/h (secondo il motore) con cambio manuale,- la velocità del veicolo supera i 3 km/h con cambio automatico.
Casi particolari: attivazione automatica della modalità START
In questo caso, la spia "ECO" lampeggia qualche secondo poi si spegne.
Questo funzionamento è del tutto normale.
Se il veicolo è equipaggiato di cambio manuale, la spia "ECO" si spegne sul quadro strumenti ed il motore si riavvia automaticamente quando si preme a fondo il pedale della frizione.
Se il veicolo è equipaggiato di cambio automatico, la spia "ECO" si spegne sul
quadro strumenti ed il motore si riavvia automaticamente quando :- si rilascia il pedale del freno con il selettore delle marce in posizione D o M,- il cambio è in N ed il pedale del freno è rilasciato poi si sposta la leva di selezione delle marce in D o in M,- si inserisce la retromarcia.
Se il veicolo è equipaggiato di cambio pilotato, la spia "ECO" si spegne sul quadro strumenti ed il motore si riavvia automaticamente quando :- si rilascia il pedale del freno con la leva di selezione delle marce in A o in M,- il cambio è in N ed il pedale del freno è rilasciato poi si sposta il selettore delle marce in A o in M,
- si inserisce la retromarcia.
Casi particolari: modalità STOP non disponibile
La modalità STOP non si attiva in alcune condizioni precise (esempi : carica della batteria, temperatura del motore, assistenza in frenata, temperatura esterna) che impediscono il controllo del sistema e principalmente quando :- il veicolo è in pendenza ripida (salita o discesa),- la porta del guidatore è aperta,- una porta laterale scorrevole è aperta,- la cintura di sicurezza del guidatore è sganciata,- la velocità del veicolo non è stata superata di 10 km/h dall'ultimo avviamento del motore da parte del guidatore,- il freno di stazionamento elettrico è inserito o in corso di inserimento,- il mantenimento del confort termico nell'abitacolo lo richiede,- il disappannamento è attivato.
In questo caso, la spia "ECO" lampeggia per qualche secondo poi si spegne.
Questo funzionamento è del tutto normale.
6
Guida

220
Proace_it_Chap06_conduite_ed01-2019
Disattivazione / Attivazione
Con / Senza autoradio
F Premere questo tasto, la spia si accende, il sistema è disattivato.
F Premere questo tasto, la spia si spegne, il sistema è attivato.
Per disattivare il sistema :
Con touch screen
Il sistema si riattiva automaticamente ad ogni nuovo avviamento del motore da parte del guidatore.
Se la disattivazione è stata effettuata in modalità STOP, il motore si riavvia immediatamente.
Apertura del cofano motorePrima di qualsiasi inter vento nel cofano motore, disattivare lo Stop & Start per evitare il rischio di ferirsi durante un disinnesto automatico della modalità S TA R T.
Guida su strade allagate
Prima di entrare in una strada allagata, si raccomanda vivamente di disattivare lo Stop & Start.Per ulteriori informazioni sui Consigli
di guida, particolarmente su strada allagata, consultare la rubrica corrispondente.
Per attivare il sistema :
L'attivazione e la disattivazione si effettuano dal menu di configurazione del veicolo.
Guida

221
Proace_it_Chap06_conduite_ed01-2019
Anomalia di funzionamento
Secondo l'equipaggiamento del veicolo :
Farlo controllare da un concessionario o un’officina autorizzata Toyota oppure da un altro professionista debitamente qualificato ed attrezzato.In caso di anomalia in modalità STOP, è possibile che il motore si spenga.Tutte le spie del quadro strumenti si accendono.Secondo la versione, può apparire un messaggio d'allerta che chiede di spostare la leva di selezione delle marce in posizione N e di premere il pedale del freno.A veicolo fermo, occorre interrompere il contatto, poi riavviare il motore.
Lo Stop & Start necessita una batteria da 12 V con tecnologia e caratteristiche specifiche.
La spia su questo tasto lampeggia e appare un messaggio, accompagnato da un segnale sonoro.
In caso di malfunzionamento del sistema, questa spia lampeggia sul quadro strumenti.Tutti gli inter venti su questo tipo di batteria devono essere effettuati da un concessionario o un’officina autorizzata Toyota oppure da un altro
professionista debitamente qualificato ed attrezzato.Per ulteriori informazioni sulla Batteria 12 V, consultare la rubrica corrispondente.
6
Guida

222
Proace_it_Chap06_conduite_ed01-2019
1. Attivazione.2. Interruzione (pressione lunga).3. Regolazione della luminosità.4. Regolazione in altezza della visualizzazione.
Una volta attivato il sistema, sull'head up display vengono indicati i seguenti dati:A. Velocità del veicolo.B. Dati del regolatore/limitatore di velocità.C. Se il veicolo ne è equipaggiato, le informazioni sulla distanza tra veicoli, gli allarmi frenata automatica d'emergenza e la navigazione.D. Se il veicolo ne è equipaggiato, le informazioni sulla limitazione di velocità.
Sistema che proietta un insieme di informazioni su una lamina situata nel campo visivo del guidatore, per evitare di distogliere lo sguardo dalla strada.
Selettori
Dati visualizzati
Visualizzazione dei dati di
guida (head up display)
Per ulteriori informazioni sulla Navigazione, leggere la rubrica Audio e telematica.
F Con il motore avviato, premere il tasto 1 per attivare il sistema e uscire dalla modalità display.
Attivazione / Disattivazione
F Tenere premuto il tasto 2 per disattivare il sistema e rientrare nella modalità display.
Lo stato attivato/disattivato allo spegnimento del motore viene riproposto al riavviamento.
Guida

223
Proace_it_Chap06_conduite_ed01-2019
F Con il motore avviato, regolare la luminosità delle informazioni con i pulsanti 3 :- su "sole" per aumentare la luminosità,- su "luna " per diminuire la luminosità.
Regolazione della luminositàRegolazione in altezza
In alcune condizioni meteorologiche (pioggia e/o neve, sole abbagliante, ecc.), l'head up display potrebbe non essere leggibile o potrebbe essere momentaneamente disturbato.Alcuni occhiali da sole possono ostacolare la lettura delle informazioni.Per pulire la lamina, utilizzare un panno pulito e morbido (ad esempio lo speciale panno per occhiali o un panno in microfibra). Non utilizzare un panno asciutto o abrasivo, né un prodotto detergente o solvente altrimenti si
rischia di rigare la parte trasparente o danneggiare il trattamento antiriflesso.
Si raccomanda di manipolare i tasti solamente a veicolo fermo.A veicolo fermo o marciante, nessun oggetto deve essere appoggiato attorno alla lamina trasparente dell'head up display (o nella cavità) per non impedire l'uscita della parte trasparente e il corretto funzionamento.
Questo sistema funziona a motore
avviato e conser va le impostazioni all'interruzione del contatto.
F Con il motore avviato, regolare l'altezza di visualizzazione desiderata con i pulsanti 4 :- in alto, per spostare la visualizzazione verso l'alto,- in basso, per spostare la visualizzazione verso il basso.
6
Guida

224
MEM
Proace_it_Chap06_conduite_ed01-2019
Adjustable Speed Limiter (ASL)
Programmazione
Questa funzione permette di salvare delle soglie di velocità che saranno successivamente proposte per il parametraggio dei due equipaggiamenti: limitatore di velocità (velocità limite) o regolatore di velocità (velocità di crociera).Nel sistema è possibile memorizzare sei soglie di velocità nel sistema per ciascuno degli equipaggiamenti.
Per ragioni di sicurezza, il guidatore deve tassativamente effettuare queste operazioni a veicolo fermo.
F Scegliere l'equipaggiamento per il quale si desidera memorizzare delle nuove soglie di velocità :
● limitatore di velocità
o
F Premere il tasto corrispondente alla soglia di velocità che si desidera modificare.
● regolatore di velocità.
Il richiamo delle marce memorizzate si effettua premendo questo tasto.
F Inserire il nuovo valore mediante la tastiera numerica e confermare.F Confermare per salvare le modifiche e uscire dal menu.
La soglia di velocità può essere modificata dal menu di configurazione del veicolo utilizzando il display touch screen.
