73
Beleuchtung und Sicht
4

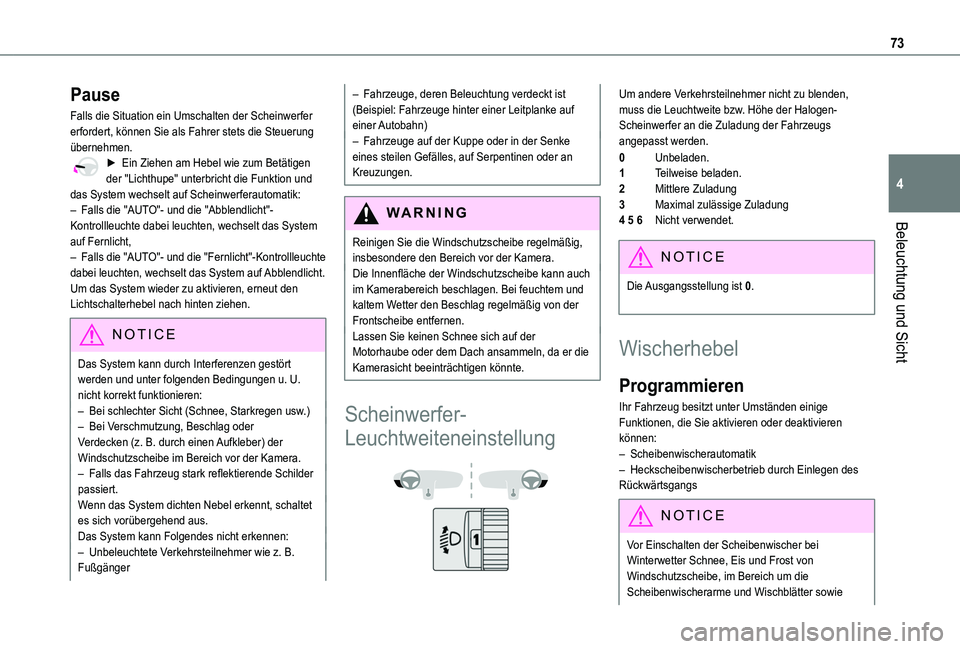

Pause
Falls die Situation ein Umschalten der Scheinwerfer erfordert, können Sie als Fahrer stets die Steuerung übernehmen.► Ein Ziehen am Hebel wie zum Betätigen der "Lichthupe" unterbricht die Funktion und das System wechselt auf Scheinwerferautomatik:– Falls die "AUTO"- und die "Abblendlicht"-Kontrollleuchte dabei leuchten, wechselt das System auf Fernlicht,– Falls die "AUTO"- und die "Fernlicht"-Kontrollleuchte dabei leuchten, wechselt das System auf Abblendlicht.Um das System wieder zu aktivieren, erneut den Lichtschalterhebel nach hinten ziehen.
NOTIC E
Das System kann durch Interferenzen gestört werden und unter folgenden Bedingungen u. U. nicht korrekt funktionieren:– Bei schlechter Sicht (Schnee, Starkregen usw.)– Bei Verschmutzung, Beschlag oder Verdecken (z. B. durch einen Aufkleber) der
Windschutzscheibe im Bereich vor der Kamera.– Falls das Fahrzeug stark reflektierende Schilder passiert.Wenn das System dichten Nebel erkennt, schaltet es sich vorübergehend aus.Das System kann Folgendes nicht erkennen:– Unbeleuchtete Verkehrsteilnehmer wie z. B. Fußgänger
– Fahrzeuge, deren Beleuchtung verdeckt ist (Beispiel: Fahrzeuge hinter einer Leitplanke auf einer Autobahn)– Fahrzeuge auf der Kuppe oder in der Senke eines steilen Gefälles, auf Serpentinen oder an Kreuzungen.
WARNI NG
Reinigen Sie die Windschutzscheibe regelmäßig,
insbesondere den Bereich vor der Kamera.Die Innenfläche der Windschutzscheibe kann auch im Kamerabereich beschlagen. Bei feuchtem und kaltem Wetter den Beschlag regelmäßig von der Frontscheibe entfernen.Lassen Sie keinen Schnee sich auf der Motorhaube oder dem Dach ansammeln, da er die Kamerasicht beeinträchtigen könnte.
Scheinwerfer-
Leuchtweiteneinstellung


Um andere Verkehrsteilnehmer nicht zu blenden, muss die Leuchtweite bzw. Höhe der Halogen-Scheinwerfer an die Zuladung der Fahrzeugs angepasst werden.
0Unbeladen.
1Teilweise beladen.
2Mittlere Zuladung
3Maximal zulässige Zuladung
4 5 6Nicht verwendet.
NOTIC E
Die Ausgangsstellung ist 0.
Wischerhebel
Programmieren
Ihr Fahrzeug besitzt unter Umständen einige Funktionen, die Sie aktivieren oder deaktivieren können:– Scheibenwischerautomatik– Heckscheibenwischerbetrieb durch Einlegen des Rückwärtsgangs
NOTIC E
Vor Einschalten der Scheibenwischer bei Winterwetter Schnee, Eis und Frost von Windschutzscheibe, im Bereich um die Scheibenwischerarme und Wischblätter sowie

74
entlang der Windschutzscheibendichtung entfernen.
WARNI NG
Die Scheibenwischer nicht bei trockener Windschutzscheibe einschalten. Bei extremer Hitze oder Kälte vor dem Einschalten der Scheibenwischer sicherstellen, dass die Wischblätter nicht auf der Windschutzscheibe
kleben.
Manuelle Steuerung
Die Wischer werden vom Fahrer direkt gesteuert.
Mit manuellen Scheibenwischern
(Intervallbetrieb)


Mit Scheibenwischerautomatik

Windschutzscheibenwischer
► Wahl der Wischgeschwindigkeit: Den Hebel in die
gewünschte Position hoch- oder niederdrücken.Schnelles Wischen (starker Regen)
Normales Wischen (mittlere Regenintensität)
Intervallwischen (entsprechend Fahrgeschwindigkeit)Aus
oderScheibenwischerautomatik (herunterdrücken und loslassen)Einzelwischen (Hebel kurz nach hinten ziehen)
Scheibenwaschanlage
► Den Scheibenwischerhebel nach hinten ziehen und halten.Die Scheibenwaschanlage und die Wischer arbeiten, solange Sie den Schalterhebel ziehen.Nach Ende der Scheibenwäscher erfolgt noch ein Nachwischzyklus.
NOTIC E
Bei Fahrzeugen mit automatischer Klimaanlage wird der Innenraum-Lufteinlass vorübergehend geschlossen, während Sie die Scheibenwaschanlage betätigen, damit keine unangenehmen Gerüche in den Innenraum eindringen.
NOTIC E
Die Düsen der Scheibenwaschanlage sind in die Spitze jedes Scheibenwischerarms integriert.Die Scheibenwaschflüssigkeit wird entlang der Länge des Wischblatts aufgesprüht. Dies verbessert die Sicht und reduziert den Verbrauch von Scheibenwaschflüssigkeit.In manchen Fällen ist aufgrund von Zusammensetzung und Färbung der Waschflüssigkeit der Flüssigkeitsstrahl evtl. kaum wahrnehmbar.
WARNI NG
Die Scheibenwaschanlage nicht betätigen, wenn der Waschflüssigkeitsbehälter leer ist, da sonst vorzeitiger Verschleiß der Wischblätter droht.Die Scheibenwaschanlage nur verwenden, solange keine Gefahr besteht, dass die Waschflüssigkeit auf der Windschutzscheibe gefriert und die Sicht beeinträchtigt. Im Winter ausschließlich Waschflüssigkeiten verwenden, die

75
Beleuchtung und Sicht
4

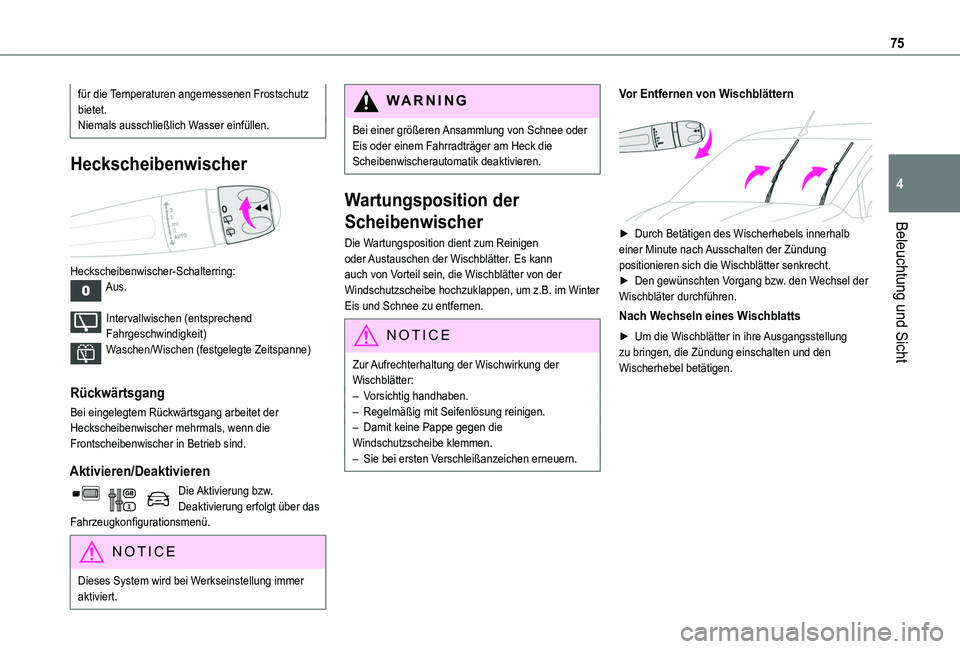

für die Temperaturen angemessenen Frostschutz bietet.Niemals ausschließlich Wasser einfüllen.
Heckscheibenwischer

Heckscheibenwischer-Schalterring:Aus.
Intervallwischen (entsprechend Fahrgeschwindigkeit)Waschen/Wischen (festgelegte Zeitspanne)
Rückwärtsgang
Bei eingelegtem Rückwärtsgang arbeitet der Heckscheibenwischer mehrmals, wenn die Frontscheibenwischer in Betrieb sind.
Aktivieren/Deaktivieren
Die Aktivierung bzw. Deaktivierung erfolgt über das Fahrzeugkonfigurationsmenü.
NOTIC E
Dieses System wird bei Werkseinstellung immer aktiviert.
WARNI NG
Bei einer größeren Ansammlung von Schnee oder Eis oder einem Fahrradträger am Heck die Scheibenwischerautomatik deaktivieren.
Wartungsposition der
Scheibenwischer
Die Wartungsposition dient zum Reinigen oder Austauschen der Wischblätter. Es kann auch von Vorteil sein, die Wischblätter von der Windschutzscheibe hochzuklappen, um z.B. im Winter Eis und Schnee zu entfernen.
NOTIC E
Zur Aufrechterhaltung der Wischwirkung der Wischblätter:– Vorsichtig handhaben.– Regelmäßig mit Seifenlösung reinigen.– Damit keine Pappe gegen die Windschutzscheibe klemmen.– Sie bei ersten Verschleißanzeichen erneuern.
Vor Entfernen von Wischblättern

► Durch Betätigen des Wischerhebels innerhalb einer Minute nach Ausschalten der Zündung positionieren sich die Wischblätter senkrecht.► Den gewünschten Vorgang bzw. den Wechsel der Wischbläter durchführen.
Nach Wechseln eines Wischblatts
► Um die Wischblätter in ihre Ausgangsstellung zu bringen, die Zündung einschalten und den Wischerhebel betätigen.

76

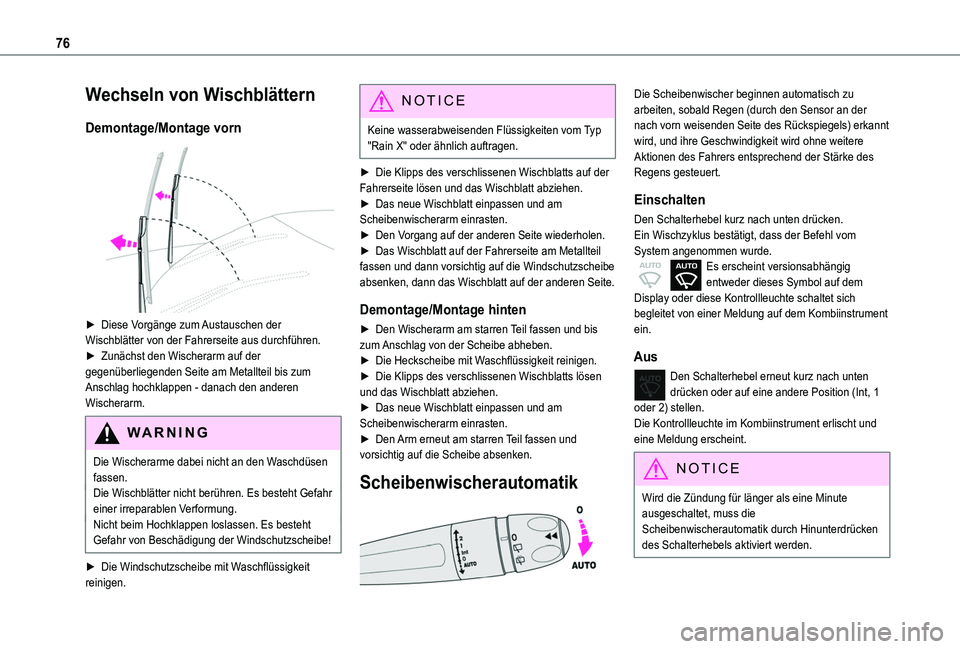

Wechseln von Wischblättern
Demontage/Montage vorn

► Diese Vorgänge zum Austauschen der Wischblätter von der Fahrerseite aus durchführen.► Zunächst den Wischerarm auf der gegenüberliegenden Seite am Metallteil bis zum Anschlag hochklappen - danach den anderen Wischerarm.
WARNI NG
Die Wischerarme dabei nicht an den Waschdüsen fassen.Die Wischblätter nicht berühren. Es besteht Gefahr einer irreparablen Verformung.Nicht beim Hochklappen loslassen. Es besteht Gefahr von Beschädigung der Windschutzscheibe!
► Die Windschutzscheibe mit Waschflüssigkeit reinigen.
NOTIC E
Keine wasserabweisenden Flüssigkeiten vom Typ "Rain X" oder ähnlich auftragen.
► Die Klipps des verschlissenen Wischblatts auf der Fahrerseite lösen und das Wischblatt abziehen.► Das neue Wischblatt einpassen und am Scheibenwischerarm einrasten.► Den Vorgang auf der anderen Seite wiederholen.► Das Wischblatt auf der Fahrerseite am Metallteil fassen und dann vorsichtig auf die Windschutzscheibe absenken, dann das Wischblatt auf der anderen Seite.
Demontage/Montage hinten
► Den Wischerarm am starren Teil fassen und bis zum Anschlag von der Scheibe abheben.► Die Heckscheibe mit Waschflüssigkeit reinigen.► Die Klipps des verschlissenen Wischblatts lösen und das Wischblatt abziehen.► Das neue Wischblatt einpassen und am Scheibenwischerarm einrasten.► Den Arm erneut am starren Teil fassen und
vorsichtig auf die Scheibe absenken.
Scheibenwischerautomatik

Die Scheibenwischer beginnen automatisch zu arbeiten, sobald Regen (durch den Sensor an der nach vorn weisenden Seite des Rückspiegels) erkannt wird, und ihre Geschwindigkeit wird ohne weitere Aktionen des Fahrers entsprechend der Stärke des Regens gesteuert.
Einschalten
Den Schalterhebel kurz nach unten drücken.Ein Wischzyklus bestätigt, dass der Befehl vom System angenommen wurde.Es erscheint versionsabhängig entweder dieses Symbol auf dem Display oder diese Kontrollleuchte schaltet sich begleitet von einer Meldung auf dem Kombiinstrument ein.
Aus
Den Schalterhebel erneut kurz nach unten drücken oder auf eine andere Position (Int, 1 oder 2) stellen.Die Kontrollleuchte im Kombiinstrument erlischt und eine Meldung erscheint.
NOTIC E
Wird die Zündung für länger als eine Minute ausgeschaltet, muss die Scheibenwischerautomatik durch Hinunterdrücken des Schalterhebels aktiviert werden.

77
Beleuchtung und Sicht
4

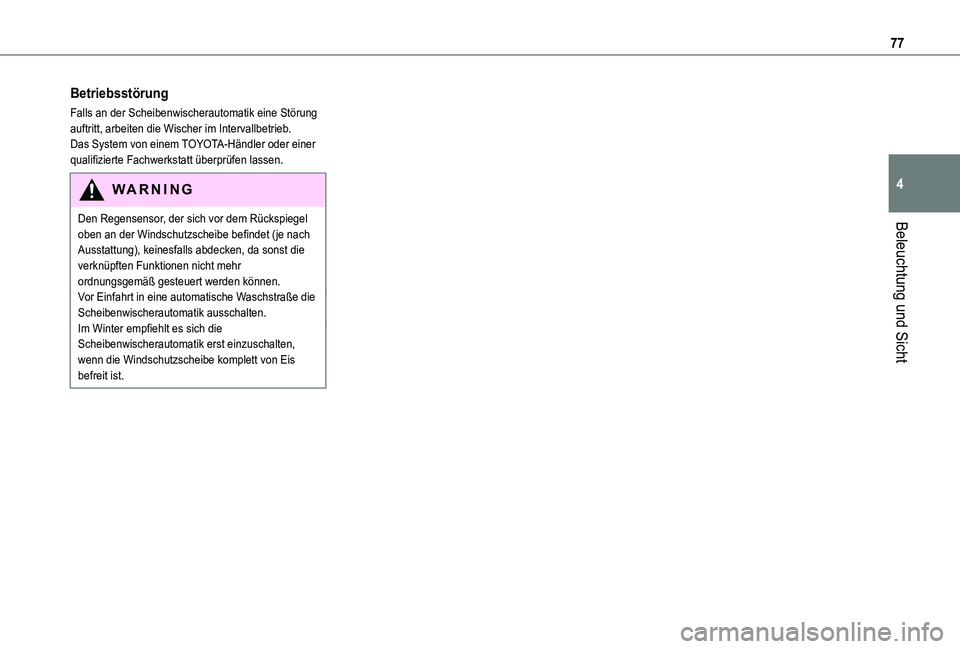

Betriebsstörung
Falls an der Scheibenwischerautomatik eine Störung auftritt, arbeiten die Wischer im Intervallbetrieb.Das System von einem TOYOTA-Händler oder einer qualifizierte Fachwerkstatt überprüfen lassen.
WARNI NG
Den Regensensor, der sich vor dem Rückspiegel oben an der Windschutzscheibe befindet (je nach
Ausstattung), keinesfalls abdecken, da sonst die verknüpften Funktionen nicht mehr ordnungsgemäß gesteuert werden können.Vor Einfahrt in eine automatische Waschstraße die Scheibenwischerautomatik ausschalten.Im Winter empfiehlt es sich die Scheibenwischerautomatik erst einzuschalten, wenn die Windschutzscheibe komplett von Eis befreit ist.

78

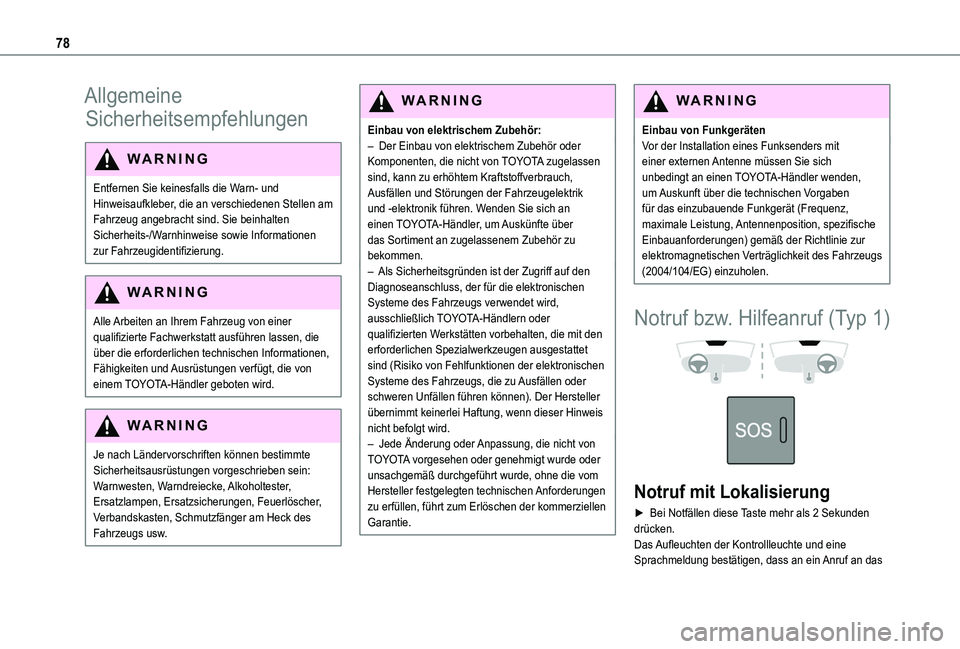

Allgemeine
Sicherheitsempfehlungen
WARNI NG
Entfernen Sie keinesfalls die Warn- und Hinweisaufkleber, die an verschiedenen Stellen am Fahrzeug angebracht sind. Sie beinhalten Sicherheits-/Warnhinweise sowie Informationen zur Fahrzeugidentifizierung.
WARNI NG
Alle Arbeiten an Ihrem Fahrzeug von einer qualifizierte Fachwerkstatt ausführen lassen, die über die erforderlichen technischen Informationen, Fähigkeiten und Ausrüstungen verfügt, die von einem TOYOTA-Händler geboten wird.
WARNI NG
Je nach Ländervorschriften können bestimmte Sicherheitsausrüstungen vorgeschrieben sein: Warnwesten, Warndreiecke, Alkoholtester, Ersatzlampen, Ersatzsicherungen, Feuerlöscher, Verbandskasten, Schmutzfänger am Heck des Fahrzeugs usw.
WARNI NG
Einbau von elektrischem Zubehör:– Der Einbau von elektrischem Zubehör oder Komponenten, die nicht von TOYOTA zugelassen sind, kann zu erhöhtem Kraftstoffverbrauch, Ausfällen und Störungen der Fahrzeugelektrik und -elektronik führen. Wenden Sie sich an einen TOYOTA-Händler, um Auskünfte über das Sortiment an zugelassenem Zubehör zu bekommen.– Als Sicherheitsgründen ist der Zugriff auf den Diagnoseanschluss, der für die elektronischen Systeme des Fahrzeugs verwendet wird, ausschließlich TOYOTA-Händlern oder qualifizierten Werkstätten vorbehalten, die mit den erforderlichen Spezialwerkzeugen ausgestattet sind (Risiko von Fehlfunktionen der elektronischen Systeme des Fahrzeugs, die zu Ausfällen oder schweren Unfällen führen können). Der Hersteller übernimmt keinerlei Haftung, wenn dieser Hinweis nicht befolgt wird.– Jede Änderung oder Anpassung, die nicht von
TOYOTA vorgesehen oder genehmigt wurde oder unsachgemäß durchgeführt wurde, ohne die vom Hersteller festgelegten technischen Anforderungen zu erfüllen, führt zum Erlöschen der kommerziellen Garantie.
WARNI NG
Einbau von FunkgerätenVor der Installation eines Funksenders mit einer externen Antenne müssen Sie sich unbedingt an einen TOYOTA-Händler wenden, um Auskunft über die technischen Vorgaben für das einzubauende Funkgerät (Frequenz, maximale Leistung, Antennenposition, spezifische Einbauanforderungen) gemäß der Richtlinie zur elektromagnetischen Verträglichkeit des Fahrzeugs (2004/104/EG) einzuholen.
Notruf bzw. Hilfeanruf (Typ 1)


Notruf mit Lokalisierung
► Bei Notfällen diese Taste mehr als 2 Sekunden drücken.Das Aufleuchten der Kontrollleuchte und eine
Sprachmeldung bestätigen, dass an ein Anruf an das

79
Sicherheit
5

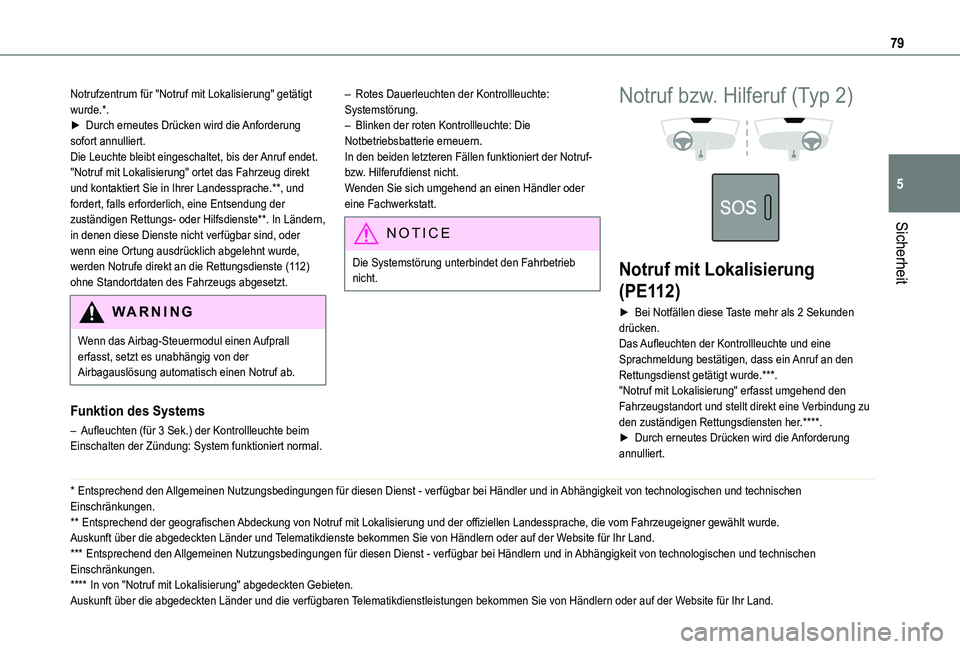

Notrufzentrum für "Notruf mit Lokalisierung" getätigt wurde.*.► Durch erneutes Drücken wird die Anforderung sofort annulliert.Die Leuchte bleibt eingeschaltet, bis der Anruf endet."Notruf mit Lokalisierung" ortet das Fahrzeug direkt und kontaktiert Sie in Ihrer Landessprache.**, und fordert, falls erforderlich, eine Entsendung der zuständigen Rettungs- oder Hilfsdienste**. In Ländern, in denen diese Dienste nicht verfügbar sind, oder wenn eine Ortung ausdrücklich abgelehnt wurde, werden Notrufe direkt an die Rettungsdienste (112) ohne Standortdaten des Fahrzeugs abgesetzt.
WARNI NG
Wenn das Airbag-Steuermodul einen Aufprall erfasst, setzt es unabhängig von der Airbagauslösung automatisch einen Notruf ab.
Funktion des Systems
– Aufleuchten (für 3 Sek.) der Kontrollleuchte beim Einschalten der Zündung: System funktioniert normal.
* Entsprechend den Allgemeinen Nutzungsbedingungen für diesen Dienst - verfügbar bei \
Händler und in Abhängigkeit von technologischen und technischen Einschränkungen.
** Entsprechend der geografischen Abdeckung von Notruf mit Lokalisierung und der offiziellen Landessprache, die vom Fahrzeugeigner gewählt wurde.Auskunft über die abgedeckten Länder und Telematikdienste bekommen Sie von Händlern oder auf der Website für Ihr Land.
*** Entsprechend den Allgemeinen Nutzungsbedingungen für diesen Dienst - verfügbar bei \
Händlern und in Abhängigkeit von technologischen und technischen Einschränkungen.
**** In von "Notruf mit Lokalisierung" abgedeckten Gebieten. Auskunft über die abgedeckten Länder und die verfügbaren Telematikdienstleistungen bekommen Sie von Händlern oder auf der Website für Ihr Land.
– Rotes Dauerleuchten der Kontrollleuchte: Systemstörung.– Blinken der roten Kontrollleuchte: Die Notbetriebsbatterie erneuern.In den beiden letzteren Fällen funktioniert der Notruf- bzw. Hilferufdienst nicht.Wenden Sie sich umgehend an einen Händler oder eine Fachwerkstatt.
NOTIC E
Die Systemstörung unterbindet den Fahrbetrieb nicht.
Notruf bzw. Hilferuf (Typ 2)


Notruf mit Lokalisierung
(PE112)
► Bei Notfällen diese Taste mehr als 2 Sekunden drücken.Das Aufleuchten der Kontrollleuchte und eine Sprachmeldung bestätigen, dass ein Anruf an den Rettungsdienst getätigt wurde.***."Notruf mit Lokalisierung" erfasst umgehend den Fahrzeugstandort und stellt direkt eine Verbindung zu den zuständigen Rettungsdiensten her.****.► Durch erneutes Drücken wird die Anforderung annulliert.

80

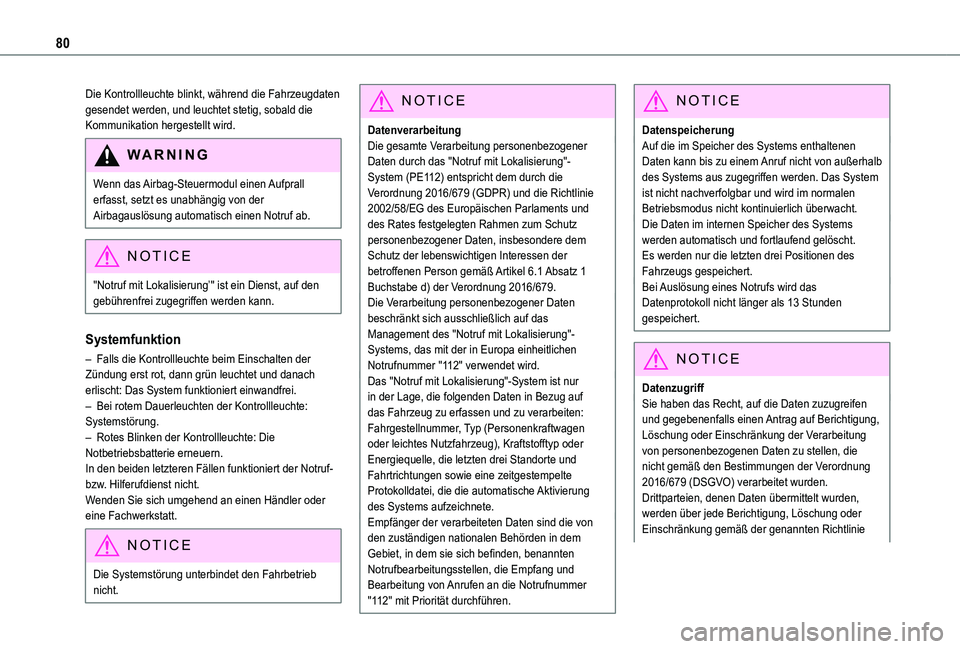

Die Kontrollleuchte blinkt, während die Fahrzeugdaten gesendet werden, und leuchtet stetig, sobald die Kommunikation hergestellt wird.
WARNI NG
Wenn das Airbag-Steuermodul einen Aufprall erfasst, setzt es unabhängig von der Airbagauslösung automatisch einen Notruf ab.
NOTIC E
"Notruf mit Lokalisierung’" ist ein Dienst, auf den gebührenfrei zugegriffen werden kann.
Systemfunktion
– Falls die Kontrollleuchte beim Einschalten der Zündung erst rot, dann grün leuchtet und danach erlischt: Das System funktioniert einwandfrei.– Bei rotem Dauerleuchten der Kontrollleuchte: Systemstörung.– Rotes Blinken der Kontrollleuchte: Die Notbetriebsbatterie erneuern. In den beiden letzteren Fällen funktioniert der Notruf- bzw. Hilferufdienst nicht.Wenden Sie sich umgehend an einen Händler oder eine Fachwerkstatt.
NOTIC E
Die Systemstörung unterbindet den Fahrbetrieb nicht.
NOTIC E
DatenverarbeitungDie gesamte Verarbeitung personenbezogener Daten durch das "Notruf mit Lokalisierung"-System (PE112) entspricht dem durch die Verordnung 2016/679 (GDPR) und die Richtlinie 2002/58/EG des Europäischen Parlaments und des Rates festgelegten Rahmen zum Schutz personenbezogener Daten, insbesondere dem Schutz der lebenswichtigen Interessen der betroffenen Person gemäß Artikel 6.1 Absatz 1 Buchstabe d) der Verordnung 2016/679.Die Verarbeitung personenbezogener Daten beschränkt sich ausschließlich auf das Management des "Notruf mit Lokalisierung"-Systems, das mit der in Europa einheitlichen Notrufnummer "112" verwendet wird.Das "Notruf mit Lokalisierung"-System ist nur in der Lage, die folgenden Daten in Bezug auf das Fahrzeug zu erfassen und zu verarbeiten: Fahrgestellnummer, Typ (Personenkraftwagen oder leichtes Nutzfahrzeug), Kraftstofftyp oder
Energiequelle, die letzten drei Standorte und Fahrtrichtungen sowie eine zeitgestempelte Protokolldatei, die die automatische Aktivierung des Systems aufzeichnete.Empfänger der verarbeiteten Daten sind die von den zuständigen nationalen Behörden in dem Gebiet, in dem sie sich befinden, benannten Notrufbearbeitungsstellen, die Empfang und Bearbeitung von Anrufen an die Notrufnummer
"112" mit Priorität durchführen.
NOTIC E
DatenspeicherungAuf die im Speicher des Systems enthaltenen Daten kann bis zu einem Anruf nicht von außerhalb des Systems aus zugegriffen werden. Das System ist nicht nachverfolgbar und wird im normalen Betriebsmodus nicht kontinuierlich überwacht. Die Daten im internen Speicher des Systems werden automatisch und fortlaufend gelöscht. Es werden nur die letzten drei Positionen des Fahrzeugs gespeichert.Bei Auslösung eines Notrufs wird das Datenprotokoll nicht länger als 13 Stunden gespeichert.
NOTIC E
DatenzugriffSie haben das Recht, auf die Daten zuzugreifen und gegebenenfalls einen Antrag auf Berichtigung, Löschung oder Einschränkung der Verarbeitung von personenbezogenen Daten zu stellen, die nicht gemäß den Bestimmungen der Verordnung 2016/679 (DSGVO) verarbeitet wurden. Drittparteien, denen Daten übermittelt wurden, werden über jede Berichtigung, Löschung oder Einschränkung gemäß der genannten Richtlinie
