2020 TOYOTA PROACE CITY Sicherungskasten

158

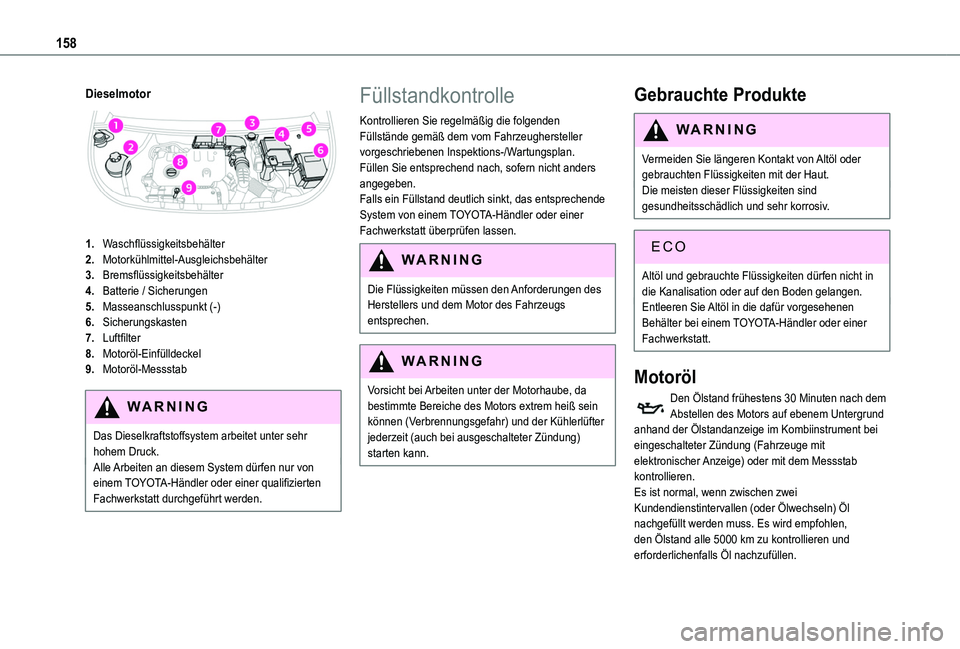

Dieselmotor

1.Waschflüssigkeitsbehälter
2.Motorkühlmittel-Ausgleichsbehälter
3.Bremsflüssigkeitsbehälter
4.Batterie / Sicherungen
5.Masseanschlusspunkt (-)
6.Sicherungskasten
7.Luftfilter
8.Motoröl-Einfülldeckel
9.Motoröl-Messstab
WARNI NG
Das Dieselkraftstoffsystem arbeitet unter sehr hohem Druck.Alle Arbeiten an diesem System dürfen nur von einem TOYOTA-Händler oder einer qualifizierten Fachwerkstatt durchgeführt werden.
Füllstandkontrolle
Kontrollieren Sie regelmäßig die folgenden Füllstände gemäß dem vom Fahrzeughersteller vorgeschriebenen Inspektions-/Wartungsplan. Füllen Sie entsprechend nach, sofern nicht anders angegeben.Falls ein Füllstand deutlich sinkt, das entsprechende System von einem TOYOTA-Händler oder einer Fachwerkstatt überprüfen lassen.
WARNI NG
Die Flüssigkeiten müssen den Anforderungen des Herstellers und dem Motor des Fahrzeugs entsprechen.
WARNI NG
Vorsicht bei Arbeiten unter der Motorhaube, da bestimmte Bereiche des Motors extrem heiß sein können (Verbrennungsgefahr) und der Kühlerlüfter jederzeit (auch bei ausgeschalteter Zündung) starten kann.
Gebrauchte Produkte
WARNI NG
Vermeiden Sie längeren Kontakt von Altöl oder gebrauchten Flüssigkeiten mit der Haut.Die meisten dieser Flüssigkeiten sind gesundheitsschädlich und sehr korrosiv.
ECO
Altöl und gebrauchte Flüssigkeiten dürfen nicht in die Kanalisation oder auf den Boden gelangen.Entleeren Sie Altöl in die dafür vorgesehenen Behälter bei einem TOYOTA-Händler oder einer Fachwerkstatt.
Motoröl
Den Ölstand frühestens 30 Minuten nach dem Abstellen des Motors auf ebenem Untergrund anhand der Ölstandanzeige im Kombiinstrument bei eingeschalteter Zündung (Fahrzeuge mit elektronischer Anzeige) oder mit dem Messstab kontrollieren.Es ist normal, wenn zwischen zwei Kundendienstintervallen (oder Ölwechseln) Öl nachgefüllt werden muss. Es wird empfohlen, den Ölstand alle 5000 km zu kontrollieren und
erforderlichenfalls Öl nachzufüllen.

180

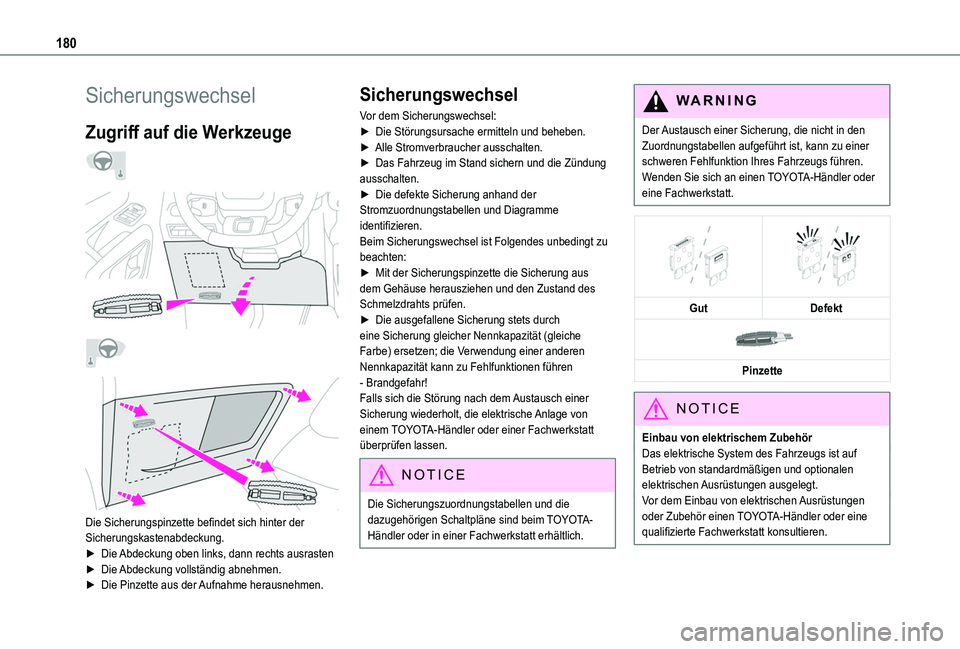

Sicherungswechsel
Zugriff auf die Werkzeuge




Die Sicherungspinzette befindet sich hinter der Sicherungskastenabdeckung.
► Die Abdeckung oben links, dann rechts ausrasten► Die Abdeckung vollständig abnehmen.► Die Pinzette aus der Aufnahme herausnehmen.
Sicherungswechsel
Vor dem Sicherungswechsel:► Die Störungsursache ermitteln und beheben.► Alle Stromverbraucher ausschalten.► Das Fahrzeug im Stand sichern und die Zündung ausschalten.► Die defekte Sicherung anhand der Stromzuordnungstabellen und Diagramme identifizieren.Beim Sicherungswechsel ist Folgendes unbedingt zu beachten:► Mit der Sicherungspinzette die Sicherung aus dem Gehäuse herausziehen und den Zustand des Schmelzdrahts prüfen.► Die ausgefallene Sicherung stets durch eine Sicherung gleicher Nennkapazität (gleiche Farbe) ersetzen; die Verwendung einer anderen Nennkapazität kann zu Fehlfunktionen führen - Brandgefahr!Falls sich die Störung nach dem Austausch einer Sicherung wiederholt, die elektrische Anlage von einem TOYOTA-Händler oder einer Fachwerkstatt
überprüfen lassen.
NOTIC E
Die Sicherungszuordnungstabellen und die dazugehörigen Schaltpläne sind beim TOYOTA-Händler oder in einer Fachwerkstatt erhältlich.
WARNI NG
Der Austausch einer Sicherung, die nicht in den Zuordnungstabellen aufgeführt ist, kann zu einer schweren Fehlfunktion Ihres Fahrzeugs führen. Wenden Sie sich an einen TOYOTA-Händler oder eine Fachwerkstatt.




GutDefekt

Pinzette
NOTIC E
Einbau von elektrischem ZubehörDas elektrische System des Fahrzeugs ist auf Betrieb von standardmäßigen und optionalen
elektrischen Ausrüstungen ausgelegt.Vor dem Einbau von elektrischen Ausrüstungen oder Zubehör einen TOYOTA-Händler oder eine qualifizierte Fachwerkstatt konsultieren.

181
Bei einer Panne
8
WARNI NG
TOYOTA übernimmt keine Verantwortung für die Kosten, die durch Reparatur des Fahrzeugs oder Behebung von Fehlfunktion entstehen, die auf Installation von Zubehör zurückzuführen ist, das nicht mitgeliefert und nicht von TOYOTA empfohlen ist sowie nicht gemäß den Anweisungen des Fahrzeugherstellers installiert wurde, insbesondere wenn der kombinierte Verbrauch aller angeschlossenen Zusatzausrüstungen 10 mA übersteigt.
NOTIC E
Weitere Informationen zur Montage einer Anhängerkupplung oder Installation von TAXI-Ausrüstung bekommen Sie bei Ihrem TOYOTA-Händler.

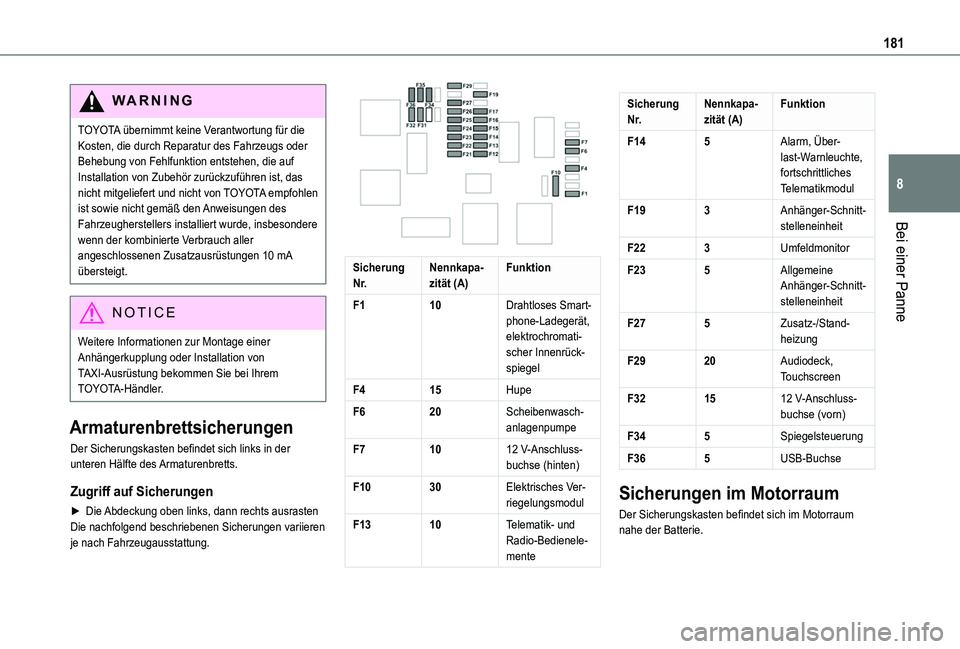

Armaturenbrettsicherungen
Der Sicherungskasten befindet sich links in der unteren Hälfte des Armaturenbretts.
Zugriff auf Sicherungen
► Die Abdeckung oben links, dann rechts ausrastenDie nachfolgend beschriebenen Sicherungen variieren je nach Fahrzeugausstattung.

Sicherung N r.Nennkapa-zität (A)Funktion
F110Drahtloses Smart-phone-Ladegerät, elektrochromati-scher Innenrück-spiegel
F415Hupe
F620Scheibenwasch-anlagenpumpe
F71012 V-Anschluss-buchse (hinten)
F1030Elektrisches Ver-riegelungsmodul
F1310Telematik- und Radio-Bedienele-mente
Sicherung N r.Nennkapa-zität (A)Funktion
F145Alarm, Über-last-Warnleuchte, fortschrittliches Telematikmodul
F193Anhänger-Schnitt-stelleneinheit
F223Umfeldmonitor
F235Allgemeine Anhänger-Schnitt-stelleneinheit
F275Zusatz-/Stand-heizung
F2920Audiodeck, Touchscreen
F321512 V-Anschluss-buchse (vorn)
F345Spiegelsteuerung
F365USB-Buchse
Sicherungen im Motorraum
Der Sicherungskasten befindet sich im Motorraum nahe der Batterie.

182
Zugriff auf Sicherungen

► Die zwei Laschen A lösen.► Den Deckel entfernen.► Die Sicherung wechseln.► Danach den Deckel wieder sorgfältig schließen und die zwei Laschen A verriegeln, um einen dichten Sitz auf dem Sicherungskasten zu gewährleisten.

Sicherung N r.Nennkapa-zität(A)
Funktion
F1615Nebelschein-werfer
F1810Rechter Haupt-scheinwerfer
F1910Linker Haupt-scheinwerfer
F2940Windschutzschei-benwischer
12 V-Batterie
Verfahren zum Starten des Motors mit einer Fremdbatterie bzw. zum Laden einer entladenen Batterie.
Blei-Säure-Batterien
EC O
Batterien enthalten gefährliche Substanzen wie Schwefelsäure und Blei.Sie dürfen nur gemäß den örtlichen Vorschriften entsorgt werden und dürfen keinesfalls in den Haushaltsmüll gegeben werden.Erschöpfte Fernbedienungsbatterien und Fahrzeugbatterien bei einer offiziellen Sammelstelle abgeben.
WARNI NG
Vor der Handhabung der Batterie eine Schutzbrille und Gesichtsschutz anlegen.Alle Arbeiten an der Batterie dürfen nur in einem gut belüfteten Bereich entfernt von offenen Flammen und Funkenquellen ausgeführt werden, da anderenfalls Gefahr von Explosion besteht.Die Hände danach waschen.
WARNI NG
Versionen mit Stop & Start verfügen über eine 12 V-Bleisäure-Batterie mit spezifischer Technologie und Spezifikation.Diese sollte nur von einem TOYOTA-Händler oder einer qualifizierte Fachwerkstatt ausgetauscht werden.
Zugang zur Batterie
Die Batterie befindet sich unter der Motorhaube.
► Öffnen Sie die Motorhaube über den Innenentriegelungshebel und dann über den äußeren Sicherungsriegel.► Setzen Sie die Motorhauben-Stützstrebe ein.

256

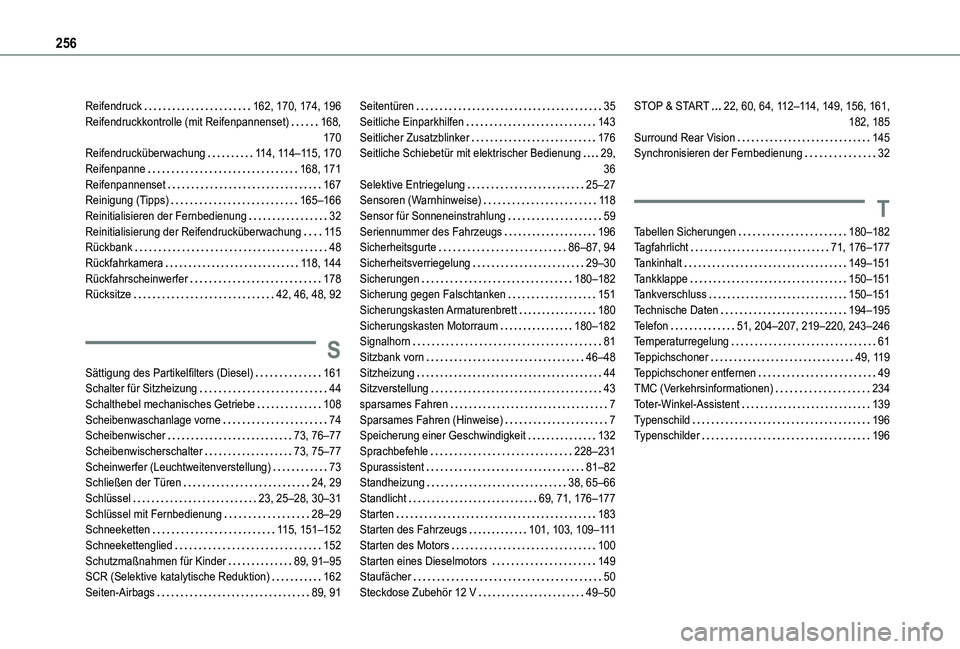

Reifendruck 162, 170, 174, 196Reifendruckkontrolle (mit Reifenpannenset) 168, 170Reifendrucküberwachung 11 4, 11 4–11 5, 170Reifenpanne 168, 171Reifenpannenset 167Reinigung (Tipps) 165–166Reinitialisieren der Fernbedienung 32Reinitialisierung der Reifendrucküberwachung 11 5Rückbank 48Rückfahrkamera 11 8, 144Rückfahrscheinwerfer 178Rücksitze 42, 46, 48, 92
S
Sättigung des Partikelfilters (Diesel) 161Schalter für Sitzheizung 44Schalthebel mechanisches Getriebe 108Scheibenwaschanlage vorne 74Scheibenwischer 73, 76–77
Scheibenwischerschalter 73, 75–77Scheinwerfer (Leuchtweitenverstellung) 73Schließen der Türen 24, 29Schlüssel 23, 25–28, 30–31Schlüssel mit Fernbedienung 28–29Schneeketten 11 5, 151–152Schneekettenglied 152Schutzmaßnahmen für Kinder 89, 91–95SCR (Selektive katalytische Reduktion) 162Seiten-Airbags 89, 91
Seitentüren 35Seitliche Einparkhilfen 143Seitlicher Zusatzblinker 176Seitliche Schiebetür mit elektrischer Bedienung 29, 36Selektive Entriegelung 25–27Sensoren (Warnhinweise) 11 8Sensor für Sonneneinstrahlung 59Seriennummer des Fahrzeugs 196Sicherheitsgurte 86–87, 94Sicherheitsverriegelung 29–30Sicherungen 180–182Sicherung gegen Falschtanken 151Sicherungskasten Armaturenbrett 180Sicherungskasten Motorraum 180–182Signalhorn 81Sitzbank vorn 46–48Sitzheizung 44Sitzverstellung 43sparsames Fahren 7Sparsames Fahren (Hinweise) 7Speicherung einer Geschwindigkeit 132
Sprachbefehle 228–231Spurassistent 81–82Standheizung 38, 65–66Standlicht 69, 71, 176–177Starten 183Starten des Fahrzeugs 101, 103, 109–111Starten des Motors 100Starten eines Dieselmotors 149Staufächer 50Steckdose Zubehör 12 V 49–50
STOP & START 22, 60, 64, 11 2–11 4, 149, 156, 161, 182, 185Surround Rear Vision 145Synchronisieren der Fernbedienung 32
T
Tabellen Sicherungen 180–182Tagfahrlicht 71, 176–177Tankinhalt 149–151Tankklappe 150–151Tankverschluss 150–151Technische Daten 194–195Telefon 51, 204–207, 219–220, 243–246Temperaturregelung 61Teppichschoner 49, 11 9Teppichschoner entfernen 49TMC (Verkehrsinformationen) 234Toter-Winkel-Assistent 139Typenschild 196Typenschilder 196
