2020 TOYOTA PROACE CITY Betriebsanleitungen (in German)

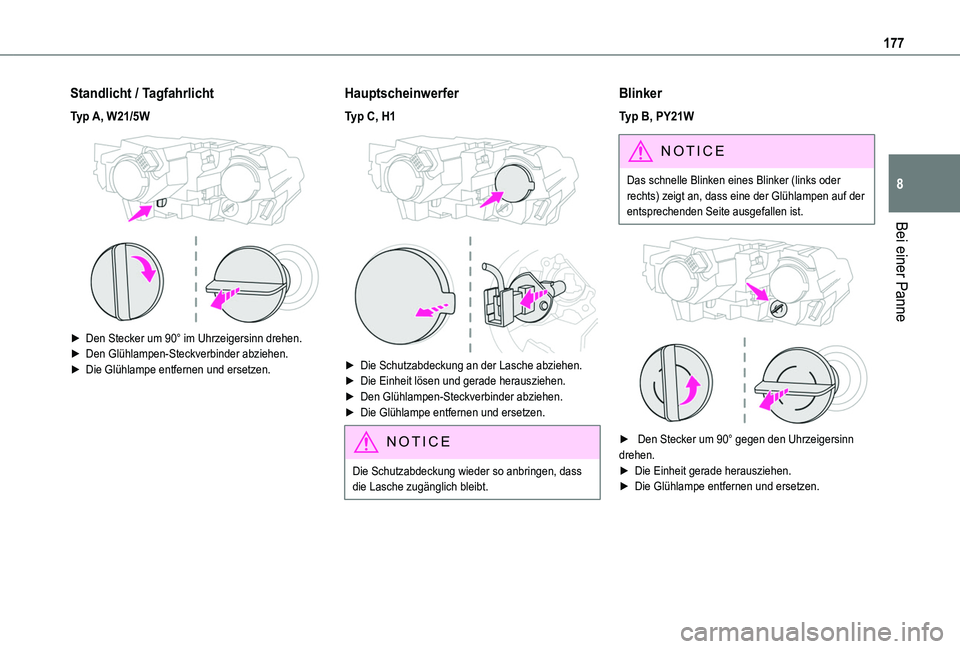

177
Bei einer Panne
8
Standlicht / Tagfahrlicht
Typ A, W21/5W

► Den Stecker um 90° im Uhrzeigersinn drehen.► Den Glühlampen-Steckverbinder abziehen.► Die Glühlampe entfernen und ersetzen.
Hauptscheinwerfer
Typ C, H1

► Die Schutzabdeckung an der Lasche abziehen.► Die Einheit lösen und gerade herausziehen.► Den Glühlampen-Steckverbinder abziehen.► Die Glühlampe entfernen und ersetzen.
NOTIC E
Die Schutzabdeckung wieder so anbringen, dass die Lasche zugänglich bleibt.
Blinker
Typ B, PY21W
NOTIC E
Das schnelle Blinken eines Blinker (links oder rechts) zeigt an, dass eine der Glühlampen auf der entsprechenden Seite ausgefallen ist.


► Den Stecker um 90° gegen den Uhrzeigersinn drehen.► Die Einheit gerade herausziehen.
► Die Glühlampe entfernen und ersetzen.

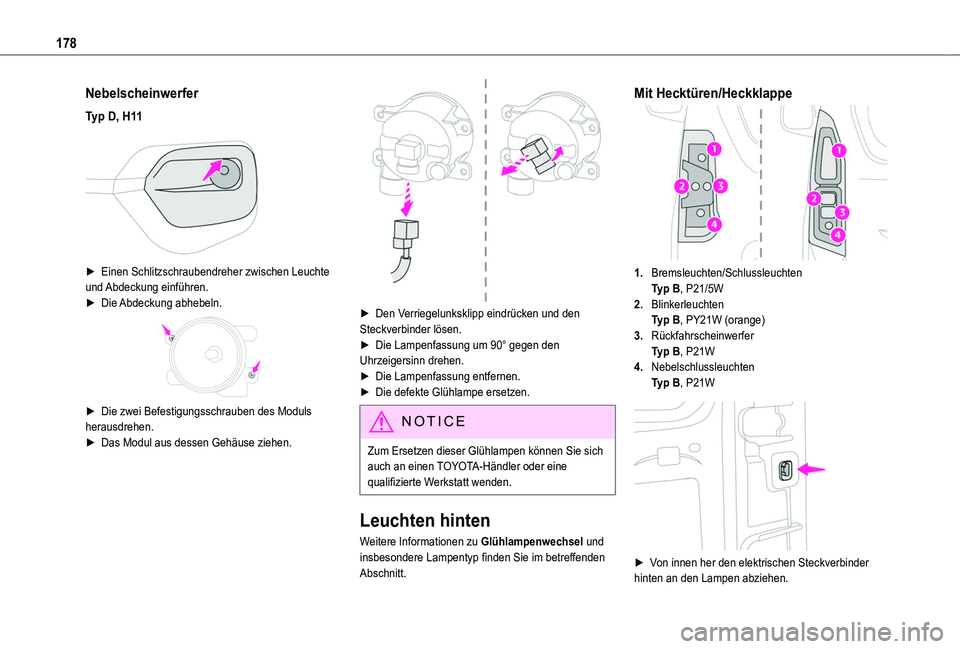

178
Nebelscheinwerfer
Typ D, H11

► Einen Schlitzschraubendreher zwischen Leuchte und Abdeckung einführen.► Die Abdeckung abhebeln.

► Die zwei Befestigungsschrauben des Moduls herausdrehen.► Das Modul aus dessen Gehäuse ziehen.

► Den Verriegelunksklipp eindrücken und den Steckverbinder lösen.► Die Lampenfassung um 90° gegen den Uhrzeigersinn drehen.► Die Lampenfassung entfernen.► Die defekte Glühlampe ersetzen.
NOTIC E
Zum Ersetzen dieser Glühlampen können Sie sich auch an einen TOYOTA-Händler oder eine qualifizierte Werkstatt wenden.
Leuchten hinten
Weitere Informationen zu Glühlampenwechsel und insbesondere Lampentyp finden Sie im betreffenden Abschnitt.
Mit Hecktüren/Heckklappe
1.Bremsleuchten/SchlussleuchtenTyp B, P21/5W
2.BlinkerleuchtenTyp B, PY21W (orange)
3.RückfahrscheinwerferTyp B, P21W
4.NebelschlussleuchtenTyp B, P21W

► Von innen her den elektrischen Steckverbinder hinten an den Lampen abziehen.

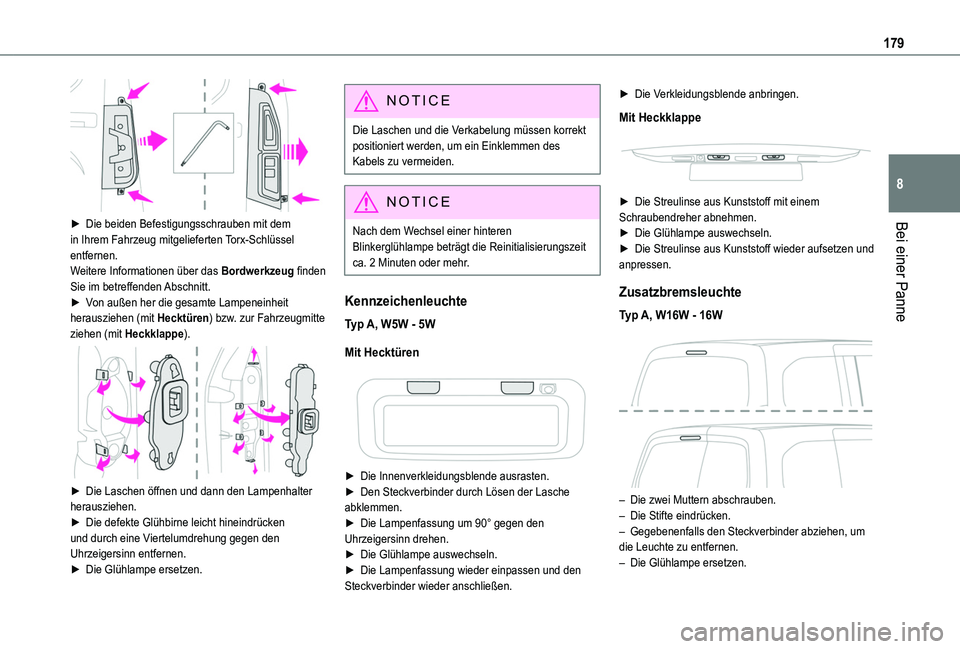

179
Bei einer Panne
8

► Die beiden Befestigungsschrauben mit dem in Ihrem Fahrzeug mitgelieferten Torx-Schlüssel
entfernen.Weitere Informationen über das Bordwerkzeug finden Sie im betreffenden Abschnitt.► Von außen her die gesamte Lampeneinheit herausziehen (mit Hecktüren) bzw. zur Fahrzeugmitte ziehen (mit Heckklappe).

► Die Laschen öffnen und dann den Lampenhalter herausziehen.► Die defekte Glühbirne leicht hineindrücken und durch eine Viertelumdrehung gegen den
Uhrzeigersinn entfernen.► Die Glühlampe ersetzen.
NOTIC E
Die Laschen und die Verkabelung müssen korrekt positioniert werden, um ein Einklemmen des Kabels zu vermeiden.
NOTIC E
Nach dem Wechsel einer hinteren
Blinkerglühlampe beträgt die Reinitialisierungszeit ca. 2 Minuten oder mehr.
Kennzeichenleuchte
Typ A, W5W - 5W
Mit Hecktüren


► Die Innenverkleidungsblende ausrasten.
► Den Steckverbinder durch Lösen der Lasche abklemmen.► Die Lampenfassung um 90° gegen den Uhrzeigersinn drehen.► Die Glühlampe auswechseln.► Die Lampenfassung wieder einpassen und den Steckverbinder wieder anschließen.
► Die Verkleidungsblende anbringen.
Mit Heckklappe


► Die Streulinse aus Kunststoff mit einem Schraubendreher abnehmen.► Die Glühlampe auswechseln.► Die Streulinse aus Kunststoff wieder aufsetzen und anpressen.
Zusatzbremsleuchte
Typ A, W16W - 16W

– Die zwei Muttern abschrauben.– Die Stifte eindrücken.– Gegebenenfalls den Steckverbinder abziehen, um die Leuchte zu entfernen.– Die Glühlampe ersetzen.

180
Sicherungswechsel
Zugriff auf die Werkzeuge




Die Sicherungspinzette befindet sich hinter der Sicherungskastenabdeckung.
► Die Abdeckung oben links, dann rechts ausrasten► Die Abdeckung vollständig abnehmen.► Die Pinzette aus der Aufnahme herausnehmen.
Sicherungswechsel
Vor dem Sicherungswechsel:► Die Störungsursache ermitteln und beheben.► Alle Stromverbraucher ausschalten.► Das Fahrzeug im Stand sichern und die Zündung ausschalten.► Die defekte Sicherung anhand der Stromzuordnungstabellen und Diagramme identifizieren.Beim Sicherungswechsel ist Folgendes unbedingt zu beachten:► Mit der Sicherungspinzette die Sicherung aus dem Gehäuse herausziehen und den Zustand des Schmelzdrahts prüfen.► Die ausgefallene Sicherung stets durch eine Sicherung gleicher Nennkapazität (gleiche Farbe) ersetzen; die Verwendung einer anderen Nennkapazität kann zu Fehlfunktionen führen - Brandgefahr!Falls sich die Störung nach dem Austausch einer Sicherung wiederholt, die elektrische Anlage von einem TOYOTA-Händler oder einer Fachwerkstatt
überprüfen lassen.
NOTIC E
Die Sicherungszuordnungstabellen und die dazugehörigen Schaltpläne sind beim TOYOTA-Händler oder in einer Fachwerkstatt erhältlich.
WARNI NG
Der Austausch einer Sicherung, die nicht in den Zuordnungstabellen aufgeführt ist, kann zu einer schweren Fehlfunktion Ihres Fahrzeugs führen. Wenden Sie sich an einen TOYOTA-Händler oder eine Fachwerkstatt.




GutDefekt

Pinzette
NOTIC E
Einbau von elektrischem ZubehörDas elektrische System des Fahrzeugs ist auf Betrieb von standardmäßigen und optionalen
elektrischen Ausrüstungen ausgelegt.Vor dem Einbau von elektrischen Ausrüstungen oder Zubehör einen TOYOTA-Händler oder eine qualifizierte Fachwerkstatt konsultieren.

181
Bei einer Panne
8
WARNI NG
TOYOTA übernimmt keine Verantwortung für die Kosten, die durch Reparatur des Fahrzeugs oder Behebung von Fehlfunktion entstehen, die auf Installation von Zubehör zurückzuführen ist, das nicht mitgeliefert und nicht von TOYOTA empfohlen ist sowie nicht gemäß den Anweisungen des Fahrzeugherstellers installiert wurde, insbesondere wenn der kombinierte Verbrauch aller angeschlossenen Zusatzausrüstungen 10 mA übersteigt.
NOTIC E
Weitere Informationen zur Montage einer Anhängerkupplung oder Installation von TAXI-Ausrüstung bekommen Sie bei Ihrem TOYOTA-Händler.
Armaturenbrettsicherungen
Der Sicherungskasten befindet sich links in der unteren Hälfte des Armaturenbretts.
Zugriff auf Sicherungen
► Die Abdeckung oben links, dann rechts ausrastenDie nachfolgend beschriebenen Sicherungen variieren je nach Fahrzeugausstattung.

Sicherung N r.Nennkapa-zität (A)Funktion
F110Drahtloses Smart-phone-Ladegerät, elektrochromati-scher Innenrück-spiegel
F415Hupe
F620Scheibenwasch-anlagenpumpe
F71012 V-Anschluss-buchse (hinten)
F1030Elektrisches Ver-riegelungsmodul
F1310Telematik- und Radio-Bedienele-mente
Sicherung N r.Nennkapa-zität (A)Funktion
F145Alarm, Über-last-Warnleuchte, fortschrittliches Telematikmodul
F193Anhänger-Schnitt-stelleneinheit
F223Umfeldmonitor
F235Allgemeine Anhänger-Schnitt-stelleneinheit
F275Zusatz-/Stand-heizung
F2920Audiodeck, Touchscreen
F321512 V-Anschluss-buchse (vorn)
F345Spiegelsteuerung
F365USB-Buchse
Sicherungen im Motorraum
Der Sicherungskasten befindet sich im Motorraum nahe der Batterie.

182
Zugriff auf Sicherungen

► Die zwei Laschen A lösen.► Den Deckel entfernen.► Die Sicherung wechseln.► Danach den Deckel wieder sorgfältig schließen und die zwei Laschen A verriegeln, um einen dichten Sitz auf dem Sicherungskasten zu gewährleisten.

Sicherung N r.Nennkapa-zität(A)
Funktion
F1615Nebelschein-werfer
F1810Rechter Haupt-scheinwerfer
F1910Linker Haupt-scheinwerfer
F2940Windschutzschei-benwischer
12 V-Batterie
Verfahren zum Starten des Motors mit einer Fremdbatterie bzw. zum Laden einer entladenen Batterie.
Blei-Säure-Batterien
EC O
Batterien enthalten gefährliche Substanzen wie Schwefelsäure und Blei.Sie dürfen nur gemäß den örtlichen Vorschriften entsorgt werden und dürfen keinesfalls in den Haushaltsmüll gegeben werden.Erschöpfte Fernbedienungsbatterien und Fahrzeugbatterien bei einer offiziellen Sammelstelle abgeben.
WARNI NG
Vor der Handhabung der Batterie eine Schutzbrille und Gesichtsschutz anlegen.Alle Arbeiten an der Batterie dürfen nur in einem gut belüfteten Bereich entfernt von offenen Flammen und Funkenquellen ausgeführt werden, da anderenfalls Gefahr von Explosion besteht.Die Hände danach waschen.
WARNI NG
Versionen mit Stop & Start verfügen über eine 12 V-Bleisäure-Batterie mit spezifischer Technologie und Spezifikation.Diese sollte nur von einem TOYOTA-Händler oder einer qualifizierte Fachwerkstatt ausgetauscht werden.
Zugang zur Batterie
Die Batterie befindet sich unter der Motorhaube.
► Öffnen Sie die Motorhaube über den Innenentriegelungshebel und dann über den äußeren Sicherungsriegel.► Setzen Sie die Motorhauben-Stützstrebe ein.

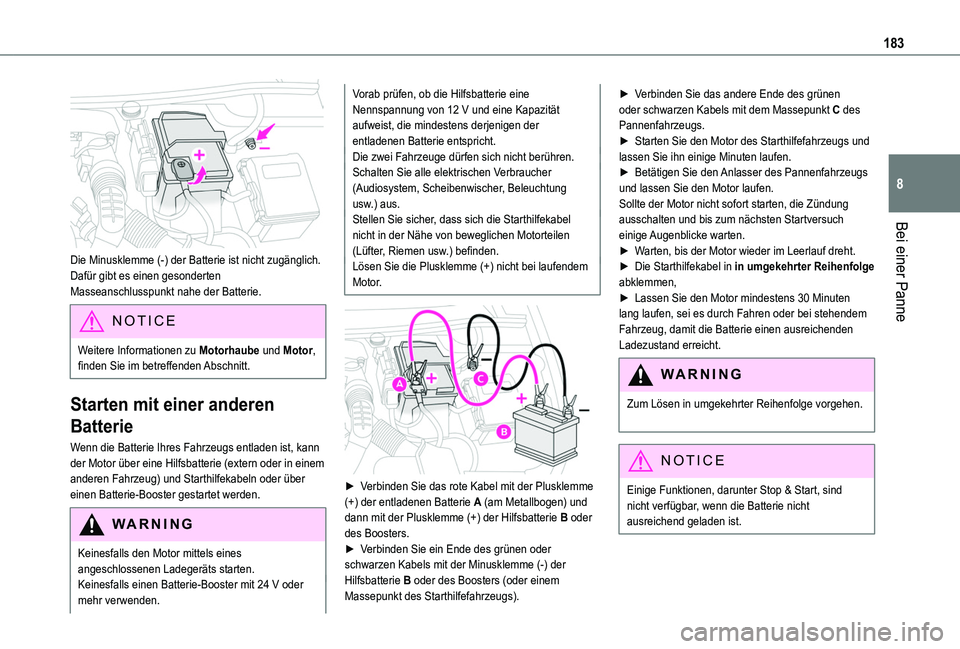

183
Bei einer Panne
8

Die Minusklemme (-) der Batterie ist nicht zugänglich.Dafür gibt es einen gesonderten Masseanschlusspunkt nahe der Batterie.
NOTIC E
Weitere Informationen zu Motorhaube und Motor, finden Sie im betreffenden Abschnitt.
Starten mit einer anderen
Batterie
Wenn die Batterie Ihres Fahrzeugs entladen ist, kann der Motor über eine Hilfsbatterie (extern oder in einem anderen Fahrzeug) und Starthilfekabeln oder über einen Batterie-Booster gestartet werden.
WARNI NG
Keinesfalls den Motor mittels eines angeschlossenen Ladegeräts starten.Keinesfalls einen Batterie-Booster mit 24 V oder mehr verwenden.
Vorab prüfen, ob die Hilfsbatterie eine Nennspannung von 12 V und eine Kapazität aufweist, die mindestens derjenigen der entladenen Batterie entspricht.Die zwei Fahrzeuge dürfen sich nicht berühren.Schalten Sie alle elektrischen Verbraucher (Audiosystem, Scheibenwischer, Beleuchtung usw.) aus.Stellen Sie sicher, dass sich die Starthilfekabel nicht in der Nähe von beweglichen Motorteilen (Lüfter, Riemen usw.) befinden.Lösen Sie die Plusklemme (+) nicht bei laufendem Motor.


► Verbinden Sie das rote Kabel mit der Plusklemme (+) der entladenen Batterie A (am Metallbogen) und dann mit der Plusklemme (+) der Hilfsbatterie B oder des Boosters.► Verbinden Sie ein Ende des grünen oder schwarzen Kabels mit der Minusklemme (-) der Hilfsbatterie B oder des Boosters (oder einem Massepunkt des Starthilfefahrzeugs).
► Verbinden Sie das andere Ende des grünen oder schwarzen Kabels mit dem Massepunkt C des Pannenfahrzeugs.► Starten Sie den Motor des Starthilfefahrzeugs und lassen Sie ihn einige Minuten laufen.► Betätigen Sie den Anlasser des Pannenfahrzeugs und lassen Sie den Motor laufen.Sollte der Motor nicht sofort starten, die Zündung ausschalten und bis zum nächsten Startversuch einige Augenblicke warten.► Warten, bis der Motor wieder im Leerlauf dreht.► Die Starthilfekabel in in umgekehrter Reihenfolge abklemmen,► Lassen Sie den Motor mindestens 30 Minuten lang laufen, sei es durch Fahren oder bei stehendem Fahrzeug, damit die Batterie einen ausreichenden Ladezustand erreicht.
WARNI NG
Zum Lösen in umgekehrter Reihenfolge vorgehen.
NOTIC E
Einige Funktionen, darunter Stop & Start, sind nicht verfügbar, wenn die Batterie nicht ausreichend geladen ist.

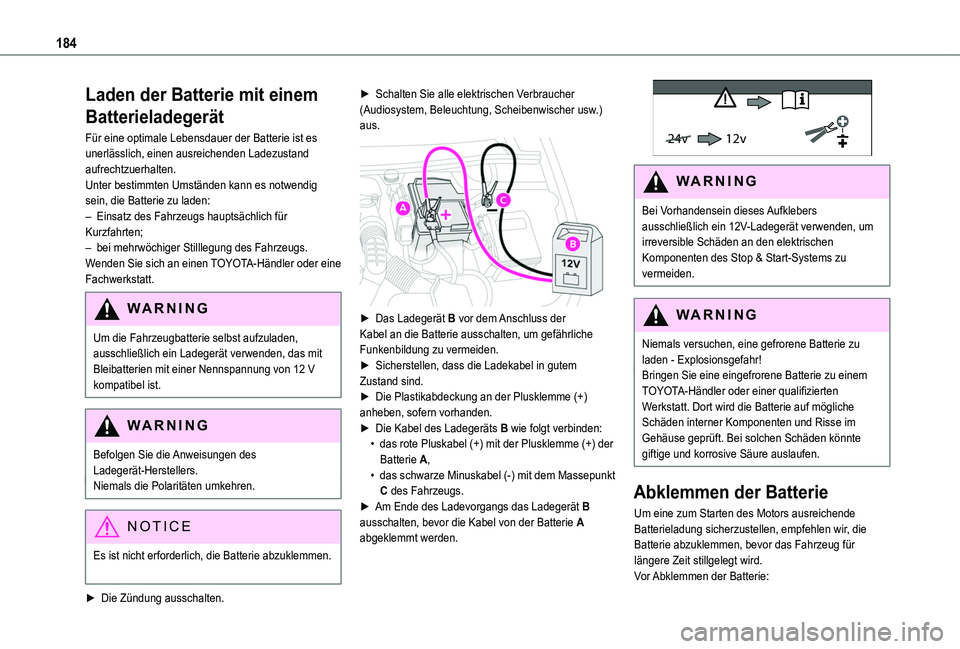

184
Laden der Batterie mit einem
Batterieladegerät
Für eine optimale Lebensdauer der Batterie ist es unerlässlich, einen ausreichenden Ladezustand aufrechtzuerhalten.Unter bestimmten Umständen kann es notwendig sein, die Batterie zu laden:– Einsatz des Fahrzeugs hauptsächlich für Kurzfahrten;– bei mehrwöchiger Stilllegung des Fahrzeugs.Wenden Sie sich an einen TOYOTA-Händler oder eine Fachwerkstatt.
WARNI NG
Um die Fahrzeugbatterie selbst aufzuladen, ausschließlich ein Ladegerät verwenden, das mit Bleibatterien mit einer Nennspannung von 12 V kompatibel ist.
WARNI NG
Befolgen Sie die Anweisungen des Ladegerät-Herstellers.Niemals die Polaritäten umkehren.
NOTIC E
Es ist nicht erforderlich, die Batterie abzuklemmen.
► Die Zündung ausschalten.
► Schalten Sie alle elektrischen Verbraucher (Audiosystem, Beleuchtung, Scheibenwischer usw.) aus.

► Das Ladegerät B vor dem Anschluss der Kabel an die Batterie ausschalten, um gefährliche Funkenbildung zu vermeiden.► Sicherstellen, dass die Ladekabel in gutem Zustand sind.► Die Plastikabdeckung an der Plusklemme (+) anheben, sofern vorhanden.► Die Kabel des Ladegeräts B wie folgt verbinden:• das rote Pluskabel (+) mit der Plusklemme (+) der
Batterie A,• das schwarze Minuskabel (-) mit dem Massepunkt C des Fahrzeugs.► Am Ende des Ladevorgangs das Ladegerät B ausschalten, bevor die Kabel von der Batterie A abgeklemmt werden.
24v 12v
WARNI NG
Bei Vorhandensein dieses Aufklebers ausschließlich ein 12V-Ladegerät verwenden, um irreversible Schäden an den elektrischen
Komponenten des Stop & Start-Systems zu vermeiden.
WARNI NG
Niemals versuchen, eine gefrorene Batterie zu laden - Explosionsgefahr!Bringen Sie eine eingefrorene Batterie zu einem TOYOTA-Händler oder einer qualifizierten Werkstatt. Dort wird die Batterie auf mögliche Schäden interner Komponenten und Risse im Gehäuse geprüft. Bei solchen Schäden könnte giftige und korrosive Säure auslaufen.
Abklemmen der Batterie
Um eine zum Starten des Motors ausreichende Batterieladung sicherzustellen, empfehlen wir, die
Batterie abzuklemmen, bevor das Fahrzeug für längere Zeit stillgelegt wird.Vor Abklemmen der Batterie:
