Inhalt
Toter-Winkel-Assistent 139Aktiver Toter-Winkel-Assistent 141Müdigkeitserkennung 141Parksensoren 142Rückfahrkamera 144Heckbereichsmonitor 145
7Praktische InformationenKompatibilität von Kraftstoffen 149Betankung 149Fehlbetankungsschutz (Diesel) 151Schneeketten 151Anhängerkupplung 152Überlast-Warnleuchte 154Stromsparmodus 155Dachträger / Dachgepäckträger 156Motorhaube 156Motorraum 157Füllstandkontrolle 158Schnellprüfungen 160AdBlue® (Dieselmotoren) 162Freilauf 165
Pflege- und Wartungshinweise 165
8Bei einer PanneKraftstoffmangel (Diesel) 167Bordwerkzeug 167Reifenreparaturkit 168Ersatzrad 171Glühlampenwechsel 174Sicherungswechsel 18012 V-Batterie 182
Abschleppen 186
9Technische DatenAbmessungen 188Technische Daten des Motors und Anhängelasten 193Identifizierungsplaketten 196
10Bluetooth®-AudiosystemErste Schritte 197Schalter/Hebel am Lenkrad 198Menüs 198Radio 199DAB-Radio (Digital Audio Broadcasting) 200Medien 201Telefon 204Häufig gestellte Fragen 207
11TOYOTA Connect RadioErste Schritte 210Schalter/Hebel am Lenkrad 2 11Menüs 212Anwendungen 213
Radio 213DAB-Radio (Digital Audio Broadcasting) 215Medien 216Telefon 217Einstellungen 221Häufig gestellte Fragen 222
12TOYOTA Connect NavErste Schritte 225
Schalter/Hebel am Lenkrad 226
Menüs 226Sprachbefehle 228Navigation 232Integrierte Navigation 234Anwendungen 237Radio 240DAB-Radio (Digital Audio Broadcasting) 241Medien 242Telefon 243Einstellungen 246Häufig gestellte Fragen 248
 ■Alphabetischer Index

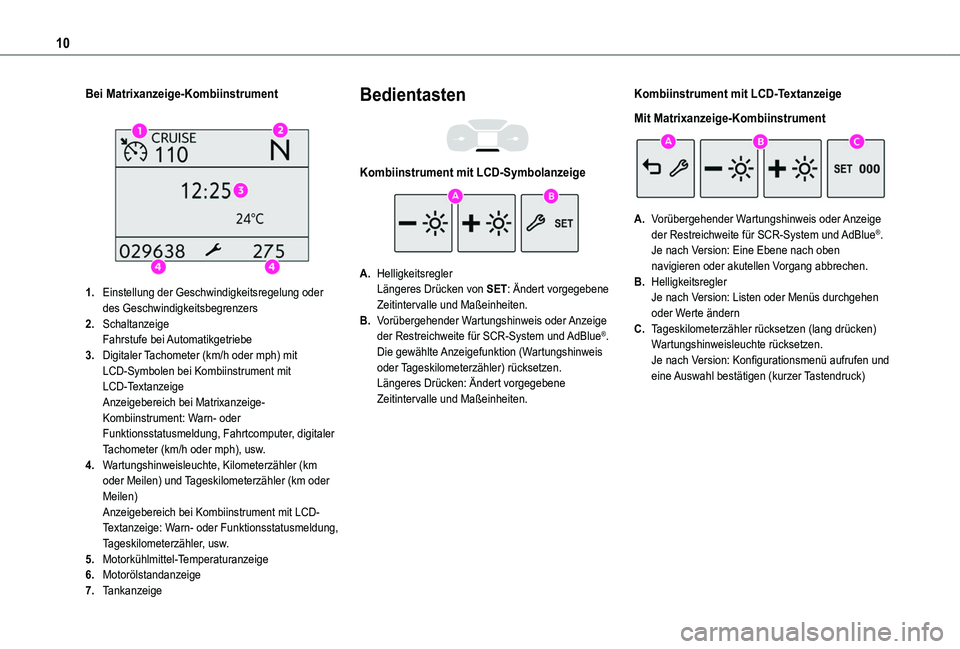

10
Bei Matrixanzeige-Kombiinstrument

1.Einstellung der Geschwindigkeitsregelung oder des Geschwindigkeitsbegrenzers
2.SchaltanzeigeFahrstufe bei Automatikgetriebe
3.Digitaler Tachometer (km/h oder mph) mit LCD-Symbolen bei Kombiinstrument mit LCD-TextanzeigeAnzeigebereich bei Matrixanzeige-Kombiinstrument: Warn- oder Funktionsstatusmeldung, Fahrtcomputer, digitaler
Tachometer (km/h oder mph), usw.
4.Wartungshinweisleuchte, Kilometerzähler (km oder Meilen) und Tageskilometerzähler (km oder Meilen)Anzeigebereich bei Kombiinstrument mit LCD-Textanzeige: Warn- oder Funktionsstatusmeldung, Tageskilometerzähler, usw.
5.Motorkühlmittel-Temperaturanzeige
6.Motorölstandanzeige
7.Tankanzeige
Bedientasten

Kombiinstrument mit LCD-Symbolanzeige
A.HelligkeitsreglerLängeres Drücken von SET: Ändert vorgegebene Zeitintervalle und Maßeinheiten.
B.Vorübergehender Wartungshinweis oder Anzeige der Restreichweite für SCR-System und AdBlue®.Die gewählte Anzeigefunktion (Wartungshinweis oder Tageskilometerzähler) rücksetzen.Längeres Drücken: Ändert vorgegebene Zeitintervalle und Maßeinheiten.
Kombiinstrument mit LCD-Textanzeige
Mit Matrixanzeige-Kombiinstrument
A.Vorübergehender Wartungshinweis oder Anzeige der Restreichweite für SCR-System und AdBlue®.
Je nach Version: Eine Ebene nach oben navigieren oder akutellen Vorgang abbrechen.
B.HelligkeitsreglerJe nach Version: Listen oder Menüs durchgehen oder Werte ändern
C.Tageskilometerzähler rücksetzen (lang drücken)Wartungshinweisleuchte rücksetzen.Je nach Version: Konfigurationsmenü aufrufen und eine Auswahl bestätigen (kurzer Tastendruck)

14
Dauerleuchten.Im System ist eine Störung aufgetreten.Falls diese Warnleuchten nach Ausschalten und erneutem Einschalten des Motors aufleuchten, den Vorgang (3) ausführen.
Partikelfilter (Diesel)Dauerleuchten, begleitet von einem akustischen Signal und einer Meldung bezüglich der Partikelfilter-Verstopfungsgefahr.Der Partikelfilter ist im Begriff zu verstopfen.Sobald es die Verkehrsbedingungen zulassen, den Partikelfilter regenerieren, indem Sie mit einer Geschwindigkeit von mindestens 60 km/h fahren, bis die Warnleuchte erlischt.Dauerleuchten, begleitet von einem akustischen Signal und der Meldung, dass der Additivstand im Partikelfilter zu niedrig ist.Der Mindeststand im Additivtank ist erreicht.So bald wie möglich nachfüllen: (3) ausführen.
AirbagsDauerleuchten.
Einer der Airbags oder einer der pyrotechnischen Gurtstraffer weist einen Defekt auf.(3) ausführen.
Beifahrerfrontairbag (EIN)Dauerleuchten.Der Beifahrerfrontairbag ist aktiviert.System ist auf "ON" geschaltet.In diesem Fall KEINESFALLS einen "nach hinten gerichteten" Kindersitz auf dem Beifahrersitz installieren - Gefahr schwerer Verletzungen!
Beifahrerfrontairbag (AUS)Dauerleuchten.Der Beifahrerfrontairbag ist deaktiviert.System ist auf "OFF" geschaltet.Es kann ein "nach hinten gerichteter" Kindersitz installiert werden, außer die Airbags sind gestört (Airbag-Warnleuchte leuchtet auf).
Dynamische Stabilitätskontrolle (DSC) und Anti-Schlupfregelung (ASR)Dauerleuchten.Das System ist deaktiviert.Die Taste drücken, um es wieder zu aktivieren.Das DSC/ASR-System wird beim Anfahren automatisch ab einer Geschwindigkeit von ca. 50 km/h aktiviert.Blinkt.Das DSC-/ASR-System (dynamische Stabilitätskontrolle/Antischlupfregelung) spricht bei Traktionsverlust oder Radschlupf an.Dauerleuchten.Störung im DSC-/ASR-System(3) ausführen.
BerganfahrhilfeDauerleuchten und Meldung "Rückrollschutzsystem defekt" o.ä.Im System ist eine Störung aufgetreten.(3) ausführen.
Notbremsfunktion gestört (mit elektrischer Feststellbremse)Dauerleuchten und Meldung "Feststellbremse - Fehler"Die Notbremsfunktion bietet keine volle Wirkung.
Falls eine automatische Freigabe nicht möglich ist, die Freigabe manuell durchführen oder (3) ausführen.
Aktiver SpurhalteassistentDauerleuchten.Das System wurde automatisch deaktiviert oder in den Bereitschaftsmodus versetzt.Kontrollleuchte blinkt.Sie sind dabei, eine unterbrochene Spurmarkierung ohne Betätigung der Blinker zu überfahren.Das System wird aktiviert und korrigiert die Spurabweichung auf der Seite mit der erkannten Spurmarkierung.Dauerleuchten.Im System ist eine Störung aufgetreten.(3) ausführen.
Überlast-WarnleuchteDauerleuchten.Die Zuladung des Fahrzeugs überschreitet den zulässigen Höchstwert.Die Zuladung im Fahrzeug muss reduziert werden.
Dauerleuchten, begleitet von einer Meldung.Das Überlast-Warnsystem ist defekt.(2) ausführen.
AdBlue® (mit Euro 6.2/ 6.3)Leuchtet beim Starten des Motors für etwa 30 Sekunden, während eine Meldung die Restreichweite anzeigt.Die Restreichweite beträgt zwischen 2400 und 800 km.

15
Instrumente
1
Füllen Sie AdBlue® nach.Dauerleuchten nach Einschalten der Zündung, begleitet von einem Signalton und einer Meldung der verfügbaren Restreichweite.Die Restreichweite beträgt zwischen 800 und 100 km.UmgehendAdBlue® nachfüllen oder (3) ausführen.Blinken, begleitet von einem Warnton und einer Meldung der verfügbaren Restreichweite.Die Restreichweite beträgt weniger als 100 km.Sie müssen umgehend AdBlue® nachfüllen, um eine Motorsperre zu vermeiden, oder (3) ausführen.Blinken, begleitet von einem Warnton und einer Meldung, dass weiteres Starten unterbunden wird.Der AdBlue®-Additivtank ist leer: die gesetzlich vorgeschriebene Motorstartsperre spricht an und unterbindet den Motorstart.Um den Motor wieder anlassen zu können, AdBlue® nachfüllen oder (2) ausführen.Dabei ist es obligatorisch, dass Sie mindestens 5 l AdBlue® in den Additivtank einfüllen.
SCR Abgasreinigungssystem (Diesel)Dauerleuchten nach
Einschalten der Zündung, begleitet von einem Signalton und einer Meldung.Ein Störung in der SCR-Abgasnachbehandlung wurde erkannt.Diese Warnung verschwindet, sobald die Emissionen wieder im Normalbereich liegen.Blinken der AdBlue®-Warnleuchte beim Einschalten der Zündung sowie Dauerleuchten der
Wartungshinweisleuchte und der Motorwarnleuchte
(Selbstdiagnose), begleitet von einem Signalton und einer Meldung der verfügbaren Restreichweite.Je nach angezeigter Meldung können Sie noch bis zu 1100 km fahren, bevor die Motorstartsperre ein Anlassen des Motors verhindert.Sofort (3) ausführen, um eine Motorstartsperre zu verhindern.Blinken der AdBlue®-Warnleuchte beim Einschalten der Zündung sowie Dauerleuchten der Wartungshinweisleuchte und der Motorwarnleuchte (Selbstdiagnose), begleitet von einem Signalton und einer Meldung, dass Motorstarts unterbunden sind.Die Motorstartsperre verhindert einen Neustart des Motors (über die zulässige Restreichweite hinaus nach Erkennen eines Mangels in der Abgasreinigung).Um den Motor wieder anlassen zu können, (2) ausführen.
WartungVorübergehend eingeschaltet, begleitet von der Anzeige einer Meldung.Es wurden ein oder mehrere kleinere Defekte erkannt, für die es keine spezielle Warnleuchte gibt.
Identifizieren Sie die Ursache des Defekts anhand der im Kombiinstrument angezeigten Meldung.Bestimmte Anomalien können Sie selbst beheben, z.B. eine offene Tür oder den Beginn der Sättigung des Partikelfilters.Bei allen anderen Störungen, wie z.B. einem Fehler im Reifendruck-Kontrollsystem, (3) ausführen.
Dauerleuchten, begleitet von der Anzeige einer Meldung.Es wurden ein oder mehrere größere Defekte erkannt, für die es keine spezielle Warnleuchte gibt.Identifizieren Sie die Ursache des Defekts anhand der im Kombiinstrument angezeigten Meldung, dann (3) ausführen.Dauerleuchten und Meldung "Feststellbremse - Fehler"Das automatische Lösen der elektrischen Feststellbremse ist nicht verfügbar.(2) ausführen.Dauerleuchten der Servicehinweisleuchte sowie Blinken und dann Leuchten des Schraubenschlüssels.Das Wartungsintervall wurde überschritten.Fahrzeug so bald wie möglich warten lassen.Nur bei Dieselmotoren.
NebelschlussleuchteDauerleuchten.Die Leuchte ist eingeschaltet.
Grüne Warn-/Kontrollleuchten
Stop & StartDauerleuchten.Wenn das Fahrzeug anhält, schaltet das Stop & Start-System den Motor in den STOP-Modus (Stoppautomatik).Blinkt vorübergehend.Der STOP-Modus ist vorübergehend nicht verfügbar oder der START-Modus (Startautomatik) wird automatisch ausgelöst.

19
Instrumente
1
Ölstand-Messfunktion abnormal


Dies wird durch eine Meldung auf dem Kombiinstrument angezeigt. Einen TOYOTA-Händler oder eine qualifizierte Fachwerkstatt kontaktieren.
AdBlue®-Reichweitenanzeigen
Die Dieselmotoren sind mit einem Abgasreinigungssystem ausgerüstet, das SCR (selektivische katalytsiche Reduktion) und einen Dieselpartikelfilter (DPF) zur Nachbehandlung der Abgase umfasst. Ihre Funktion erfordert AdBlue®-Flüssigkeit.Falls der AdBlue®-Füllstand unter den Reservepegel (zwischen 2400 and 0 km) sinkt, leuchtet beim Einschalten der Zündung eine Warnleuchte auf. Auf dem Kombiinstrument sehen Sie gleichzeitig die geschätzte Reststrecke, die Sie noch zurücklegen können, bevor ein weiterer Motorstart vom System
unterbunden wird.
WARNI NG
Die gesetzlich vorgeschriebene Motorstartsperre aktiviert sich automatisch, sobald der AdBlue®-
Tank leer ist. Sie können dann den Motor erst wieder anlassen, wenn Sie AdBlue® bis zum Mindeststand nachfüllen.
Manuelle Anzeige der Reichweite
Falls die Restreichweite mehr als 2400 km beträgt, wird sie nicht automatisch angezeigt.


► Diese Taste drücken, um die Restreichweite kurz einzublenden.
Bei AdBlue®-Mangel erforderliche Aktionen
Die folgenden Warnleuchten sprechen an, wenn der AdBlue®-Vorrat unter den Reservestand für eine Restreichweite von 2400 km sinkt.Zusammen mit den Warnleuchten sehen Sie Meldungen, die Sie zum Nachfüllen auffordern, um eine Motorstartsperre zu verhindern. Einzelheiten zu den angezeigten Meldungen finden Sie im Abschnitt Warn- und Kontrollleuchten.
NOTIC E
Weitere Einzelheiten zu AdBlue® (Dieselmotoren) und insbesondere zum Nachfüllen siehe den
entsprechenden Abschnitt.
Mit Euro 6.2/6.3 Motoren
Leuchtende Warn-leuchten
AktionRestreich-weite


Nachfüllen.Zwischen 2400 km und 800 km

So bald wie möglich nachfüllen.
Zwischen 800 km und 100 km

Nachfüllen ist unver-zichtbar, da anderenfalls das Risiko einer Motor-startsperre droht.
Zwischen 100 km und 0 km


Um den Motor erneut anlassen zu können, mindestens 5 l AdBlue® in den Additivtank einfüllen.
0 km

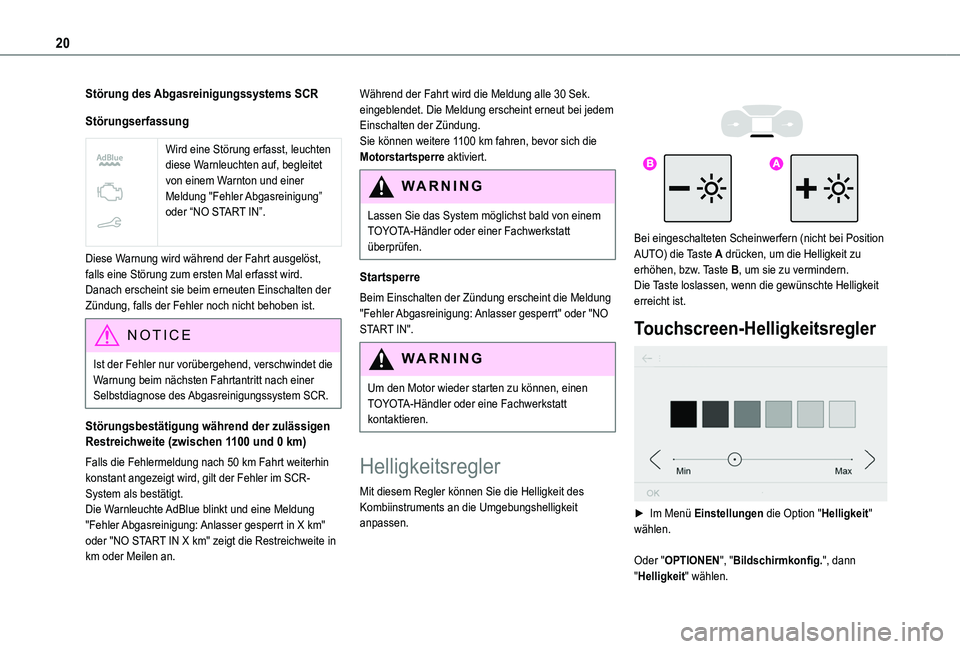

20
Störung des Abgasreinigungssystems SCR
Störungserfassung


Wird eine Störung erfasst, leuchten diese Warnleuchten auf, begleitet von einem Warnton und einer Meldung "Fehler Abgasreinigung” oder “NO START IN”.
Diese Warnung wird während der Fahrt ausgelöst, falls eine Störung zum ersten Mal erfasst wird. Danach erscheint sie beim erneuten Einschalten der Zündung, falls der Fehler noch nicht behoben ist.
NOTIC E
Ist der Fehler nur vorübergehend, verschwindet die Warnung beim nächsten Fahrtantritt nach einer Selbstdiagnose des Abgasreinigungssystem SCR.
Störungsbestätigung während der zulässigen Restreichweite (zwischen 1100 und 0 km)
Falls die Fehlermeldung nach 50 km Fahrt weiterhin konstant angezeigt wird, gilt der Fehler im SCR-System als bestätigt.Die Warnleuchte AdBlue blinkt und eine Meldung "Fehler Abgasreinigung: Anlasser gesperrt in X km" oder "NO START IN X km" zeigt die Restreichweite in km oder Meilen an.
Während der Fahrt wird die Meldung alle 30 Sek. eingeblendet. Die Meldung erscheint erneut bei jedem Einschalten der Zündung.Sie können weitere 1100 km fahren, bevor sich die Motorstartsperre aktiviert.
WARNI NG
Lassen Sie das System möglichst bald von einem TOYOTA-Händler oder einer Fachwerkstatt
überprüfen.
Startsperre
Beim Einschalten der Zündung erscheint die Meldung "Fehler Abgasreinigung: Anlasser gesperrt" oder "NO START IN".
WARNI NG
Um den Motor wieder starten zu können, einen TOYOTA-Händler oder eine Fachwerkstatt kontaktieren.
Helligkeitsregler
Mit diesem Regler können Sie die Helligkeit des Kombiinstruments an die Umgebungshelligkeit anpassen.



Bei eingeschalteten Scheinwerfern (nicht bei Position
AUTO) die Taste A drücken, um die Helligkeit zu erhöhen, bzw. Taste B, um sie zu vermindern.Die Taste loslassen, wenn die gewünschte Helligkeit erreicht ist.
Touchscreen-Helligkeitsregler

► Im Menü Einstellungen die Option "Helligkeit" wählen.
Oder "OPTIONEN", "Bildschirmkonfig.", dann "Helligkeit" wählen.

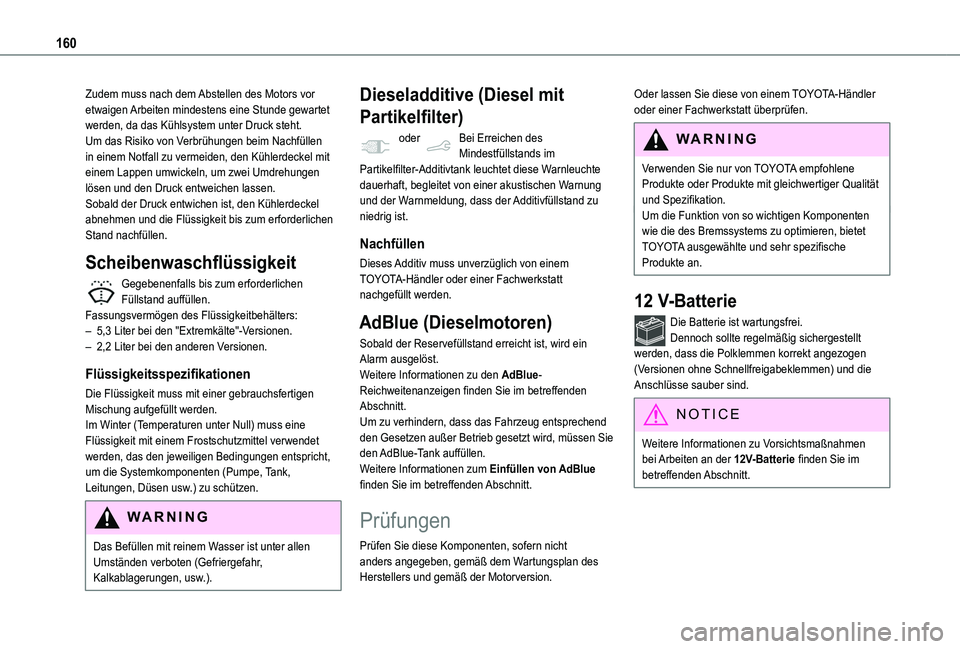

160
Zudem muss nach dem Abstellen des Motors vor etwaigen Arbeiten mindestens eine Stunde gewartet werden, da das Kühlsystem unter Druck steht.Um das Risiko von Verbrühungen beim Nachfüllen in einem Notfall zu vermeiden, den Kühlerdeckel mit einem Lappen umwickeln, um zwei Umdrehungen lösen und den Druck entweichen lassen.Sobald der Druck entwichen ist, den Kühlerdeckel abnehmen und die Flüssigkeit bis zum erforderlichen Stand nachfüllen.
Scheibenwaschflüssigkeit
Gegebenenfalls bis zum erforderlichen Füllstand auffüllen.Fassungsvermögen des Flüssigkeitbehälters:– 5,3 Liter bei den "Extremkälte"-Versionen.– 2,2 Liter bei den anderen Versionen.
Flüssigkeitsspezifikationen
Die Flüssigkeit muss mit einer gebrauchsfertigen Mischung aufgefüllt werden.Im Winter (Temperaturen unter Null) muss eine Flüssigkeit mit einem Frostschutzmittel verwendet
werden, das den jeweiligen Bedingungen entspricht, um die Systemkomponenten (Pumpe, Tank, Leitungen, Düsen usw.) zu schützen.
WARNI NG
Das Befüllen mit reinem Wasser ist unter allen Umständen verboten (Gefriergefahr, Kalkablagerungen, usw.).
Dieseladditive (Diesel mit
Partikelfilter)
oder Bei Erreichen des Mindestfüllstands im Partikelfilter-Additivtank leuchtet diese Warnleuchte dauerhaft, begleitet von einer akustischen Warnung und der Warnmeldung, dass der Additivfüllstand zu niedrig ist.
Nachfüllen
Dieses Additiv muss unverzüglich von einem TOYOTA-Händler oder einer Fachwerkstatt nachgefüllt werden.
AdBlue (Dieselmotoren)
Sobald der Reservefüllstand erreicht ist, wird ein Alarm ausgelöst.Weitere Informationen zu den AdBlue-Reichweitenanzeigen finden Sie im betreffenden Abschnitt.Um zu verhindern, dass das Fahrzeug entsprechend den Gesetzen außer Betrieb gesetzt wird, müssen Sie
den AdBlue-Tank auffüllen.Weitere Informationen zum Einfüllen von AdBlue finden Sie im betreffenden Abschnitt.
Prüfungen
Prüfen Sie diese Komponenten, sofern nicht anders angegeben, gemäß dem Wartungsplan des Herstellers und gemäß der Motorversion.
Oder lassen Sie diese von einem TOYOTA-Händler oder einer Fachwerkstatt überprüfen.
WARNI NG
Verwenden Sie nur von TOYOTA empfohlene Produkte oder Produkte mit gleichwertiger Qualität und Spezifikation.Um die Funktion von so wichtigen Komponenten wie die des Bremssystems zu optimieren, bietet
TOYOTA ausgewählte und sehr spezifische Produkte an.
12 V-Batterie
Die Batterie ist wartungsfrei.Dennoch sollte regelmäßig sichergestellt werden, dass die Polklemmen korrekt angezogen (Versionen ohne Schnellfreigabeklemmen) und die Anschlüsse sauber sind.
NOTIC E
Weitere Informationen zu Vorsichtsmaßnahmen bei Arbeiten an der 12V-Batterie finden Sie im betreffenden Abschnitt.

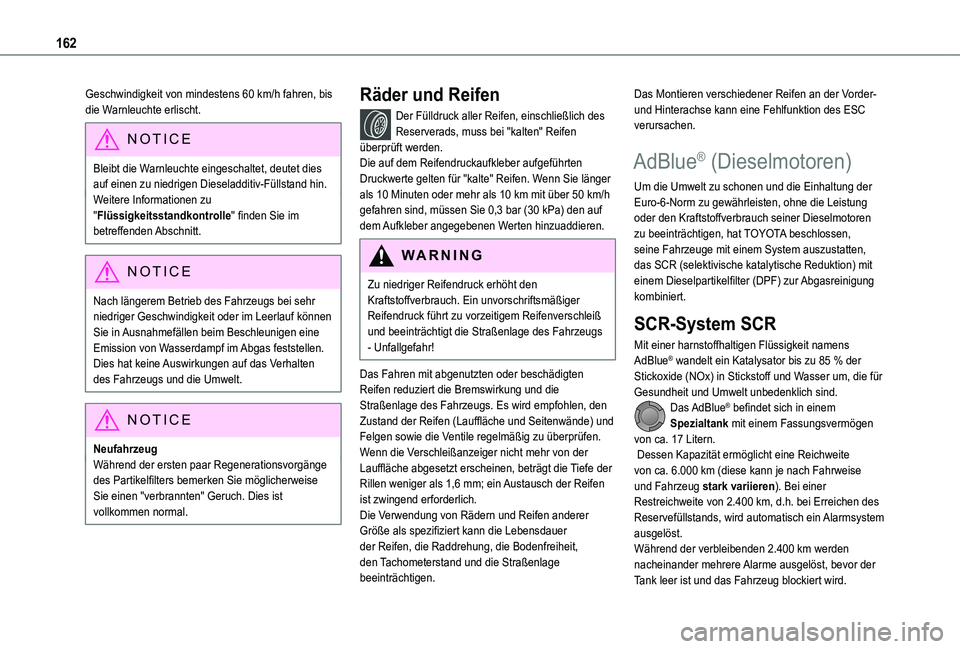

162
Geschwindigkeit von mindestens 60 km/h fahren, bis die Warnleuchte erlischt.
NOTIC E
Bleibt die Warnleuchte eingeschaltet, deutet dies auf einen zu niedrigen Dieseladditiv-Füllstand hin.Weitere Informationen zu "Flüssigkeitsstandkontrolle" finden Sie im betreffenden Abschnitt.
NOTIC E
Nach längerem Betrieb des Fahrzeugs bei sehr niedriger Geschwindigkeit oder im Leerlauf können Sie in Ausnahmefällen beim Beschleunigen eine Emission von Wasserdampf im Abgas feststellen. Dies hat keine Auswirkungen auf das Verhalten des Fahrzeugs und die Umwelt.
NOTIC E
NeufahrzeugWährend der ersten paar Regenerationsvorgänge des Partikelfilters bemerken Sie möglicherweise Sie einen "verbrannten" Geruch. Dies ist vollkommen normal.
Räder und Reifen
Der Fülldruck aller Reifen, einschließlich des Reserverads, muss bei "kalten" Reifen überprüft werden.Die auf dem Reifendruckaufkleber aufgeführten Druckwerte gelten für "kalte" Reifen. Wenn Sie länger als 10 Minuten oder mehr als 10 km mit über 50 km/h gefahren sind, müssen Sie 0,3 bar (30 kPa) den auf dem Aufkleber angegebenen Werten hinzuaddieren.
WARNI NG
Zu niedriger Reifendruck erhöht den Kraftstoffverbrauch. Ein unvorschriftsmäßiger Reifendruck führt zu vorzeitigem Reifenverschleiß und beeinträchtigt die Straßenlage des Fahrzeugs - Unfallgefahr!
Das Fahren mit abgenutzten oder beschädigten Reifen reduziert die Bremswirkung und die Straßenlage des Fahrzeugs. Es wird empfohlen, den Zustand der Reifen (Lauffläche und Seitenwände) und Felgen sowie die Ventile regelmäßig zu überprüfen.Wenn die Verschleißanzeiger nicht mehr von der Lauffläche abgesetzt erscheinen, beträgt die Tiefe der Rillen weniger als 1,6 mm; ein Austausch der Reifen ist zwingend erforderlich.Die Verwendung von Rädern und Reifen anderer Größe als spezifiziert kann die Lebensdauer der Reifen, die Raddrehung, die Bodenfreiheit, den Tachometerstand und die Straßenlage beeinträchtigen.
Das Montieren verschiedener Reifen an der Vorder- und Hinterachse kann eine Fehlfunktion des ESC verursachen.
AdBlue® (Dieselmotoren)
Um die Umwelt zu schonen und die Einhaltung der Euro-6-Norm zu gewährleisten, ohne die Leistung oder den Kraftstoffverbrauch seiner Dieselmotoren zu beeinträchtigen, hat TOYOTA beschlossen, seine Fahrzeuge mit einem System auszustatten, das SCR (selektivische katalytische Reduktion) mit einem Dieselpartikelfilter (DPF) zur Abgasreinigung kombiniert.
SCR-System SCR
Mit einer harnstoffhaltigen Flüssigkeit namens AdBlue® wandelt ein Katalysator bis zu 85 % der Stickoxide (NOx) in Stickstoff und Wasser um, die für Gesundheit und Umwelt unbedenklich sind.Das AdBlue® befindet sich in einem Spezialtank mit einem Fassungsvermögen von ca. 17 Litern.
Dessen Kapazität ermöglicht eine Reichweite von ca. 6.000 km (diese kann je nach Fahrweise und Fahrzeug stark variieren). Bei einer Restreichweite von 2.400 km, d.h. bei Erreichen des Reservefüllstands, wird automatisch ein Alarmsystem ausgelöst.Während der verbleibenden 2.400 km werden nacheinander mehrere Alarme ausgelöst, bevor der Tank leer ist und das Fahrzeug blockiert wird.
