2020 TOYOTA CAMRY Manual del propietario (in Spanish)

5376-3. Tareas de mantenimiento que puede hacer usted mismo
6
Mantenimiento y cuidados
CAMRY_HV_ES
Apague el interruptor de alimentación.
Abra la tapa de la caja de fusibles.

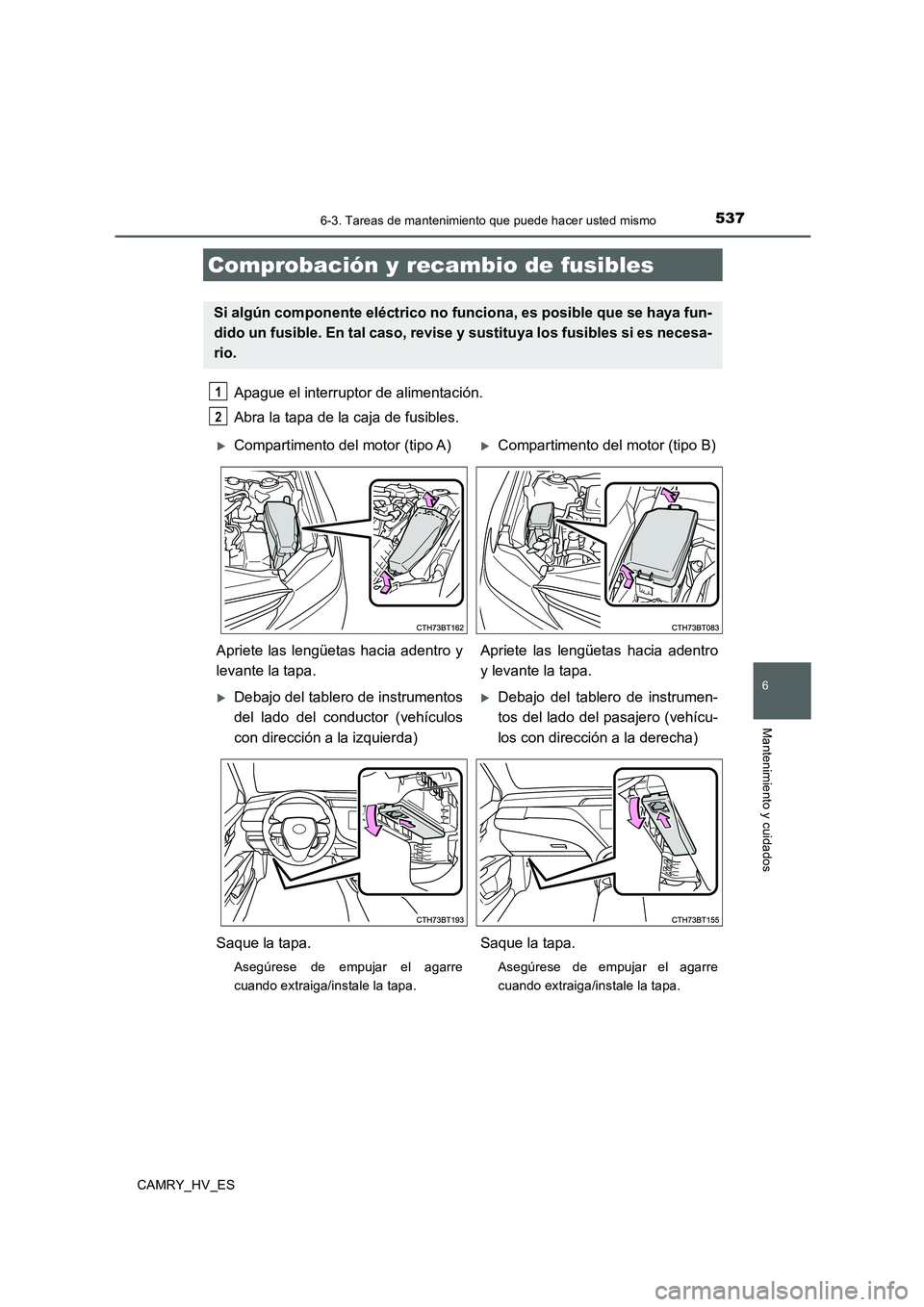

Comprobación y recambio de fusibles
Si algún componente eléctrico no funciona, es posible que se haya fun-
dido un fusible. En tal caso, revise y sustituya los fusibles si es necesa-
rio.
1
2
Compartimento del motor (tipo A)Compartimento del motor (tipo B)
Apriete las lengüetas hacia adentro y
levante la tapa.Apriete las lengüetas hacia adentro
y levante la tapa.
Debajo del tablero de instrumentos
del lado del conductor (vehículos
con dirección a la izquierda)Debajo del tablero de instrumen-
tos del lado del pasajero (vehícu-
los con dirección a la derecha)
Saque la tapa.
Asegúrese de empujar el agarre
cuando extraiga/instale la tapa.
Saque la tapa.
Asegúrese de empujar el agarre
cuando extraiga/instale la tapa.

5386-3. Tareas de mantenimiento que puede hacer usted mismo
CAMRY_HV_ES

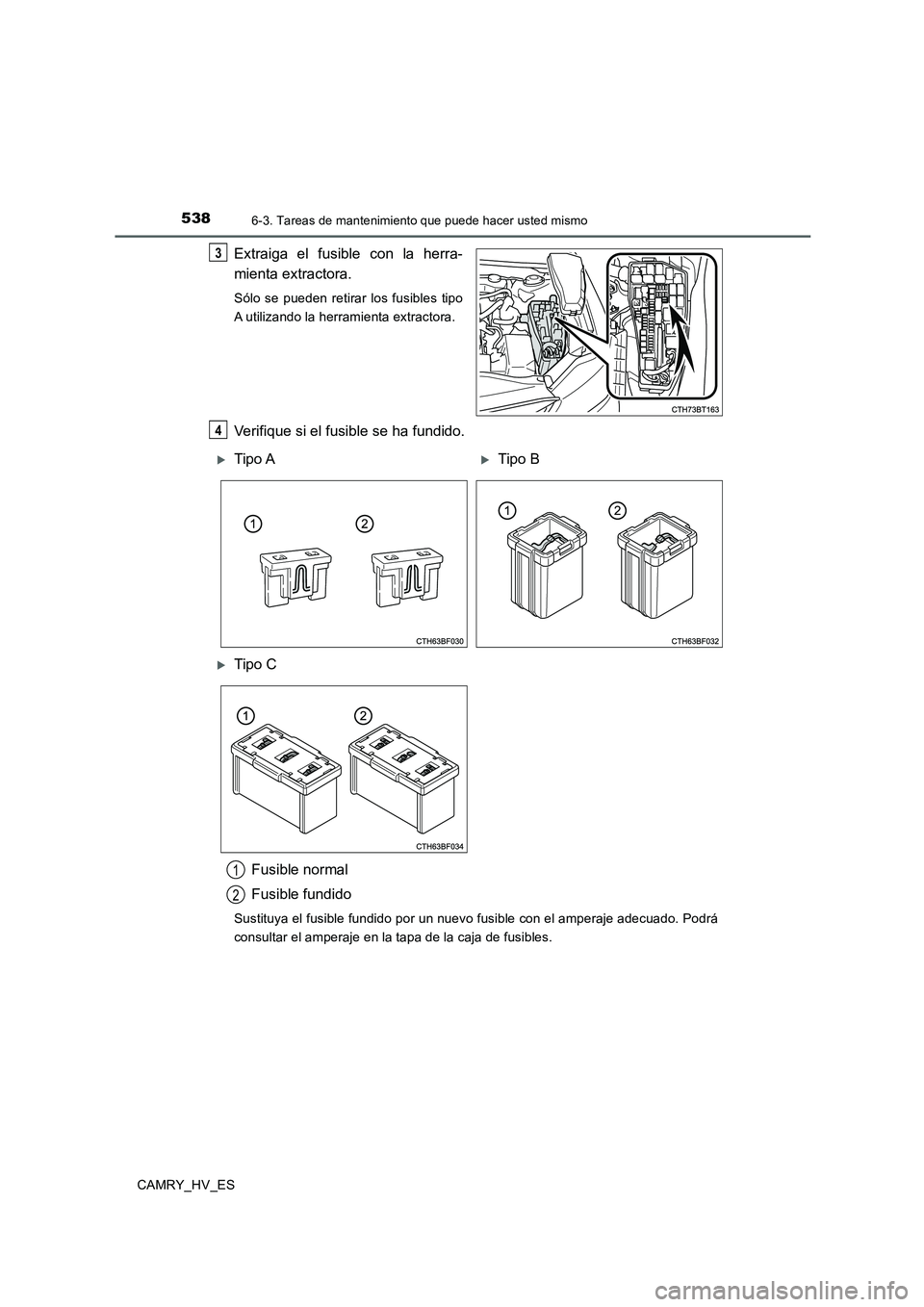

Extraiga el fusible con la herra-
mienta extractora.
Sólo se pueden retirar los fusibles tipo
A utilizando la herramienta extractora.
Verifique si el fusible se ha fundido.
3
4
Tipo ATipo B
Tipo C
Fusible normal
Fusible fundido
Sustituya el fusible fundido por un nuevo fusible con el amperaje adecuado. Podrá
consultar el amperaje en la tapa de la caja de fusibles.
1
2

5396-3. Tareas de mantenimiento que puede hacer usted mismo
6
Mantenimiento y cuidados
CAMRY_HV_ES
■Después de cambiar un fusible
●Si después de cambiar el fusible siguen sin encenderse las luces, es posible que
tenga que cambiar la bombilla. (→P. 540)
●Si el fusible sustituido se funde de nuevo, lleve el vehículo a un taller de Toyota, un
taller autorizado de Toyota o un taller de confianza para que lo revisen.
■En caso de sobrecarga en un circuito
Los fusibles están diseñados para fundirse y proteger el mazo de cables para que no
resulte dañado.
ADVERTENCIA
■Para evitar averías en el sistema e incendios en el vehículo
Respete las siguientes precauciones.
En caso contrario, podrían producirse daños en el vehículo y probablemente lesio-
nes o un incendio.
●No utilice nunca un fusible de mayor amperaje que el indicado ni utilice ningún otro
objeto en lugar de un fusible.
●Utilice siempre fusibles originales de Toyota o equivalentes.
No cambie nunca un fusible por un cable, aunque sea de forma temporal.
●No modifique los fusibles ni las cajas de fusibles.
AV I S O
■Antes de cambiar los fusibles
Lleve su vehículo lo antes posible a un taller de Toyota, un taller autorizado de
Toyota o un taller de confianza, para que se determine la causa de la sobrecarga
eléctrica y la reparen.

5406-3. Tareas de mantenimiento que puede hacer usted mismo
CAMRY_HV_ES
Compruebe el voltaje de la bombilla que va a sustituir. (→P. 634)

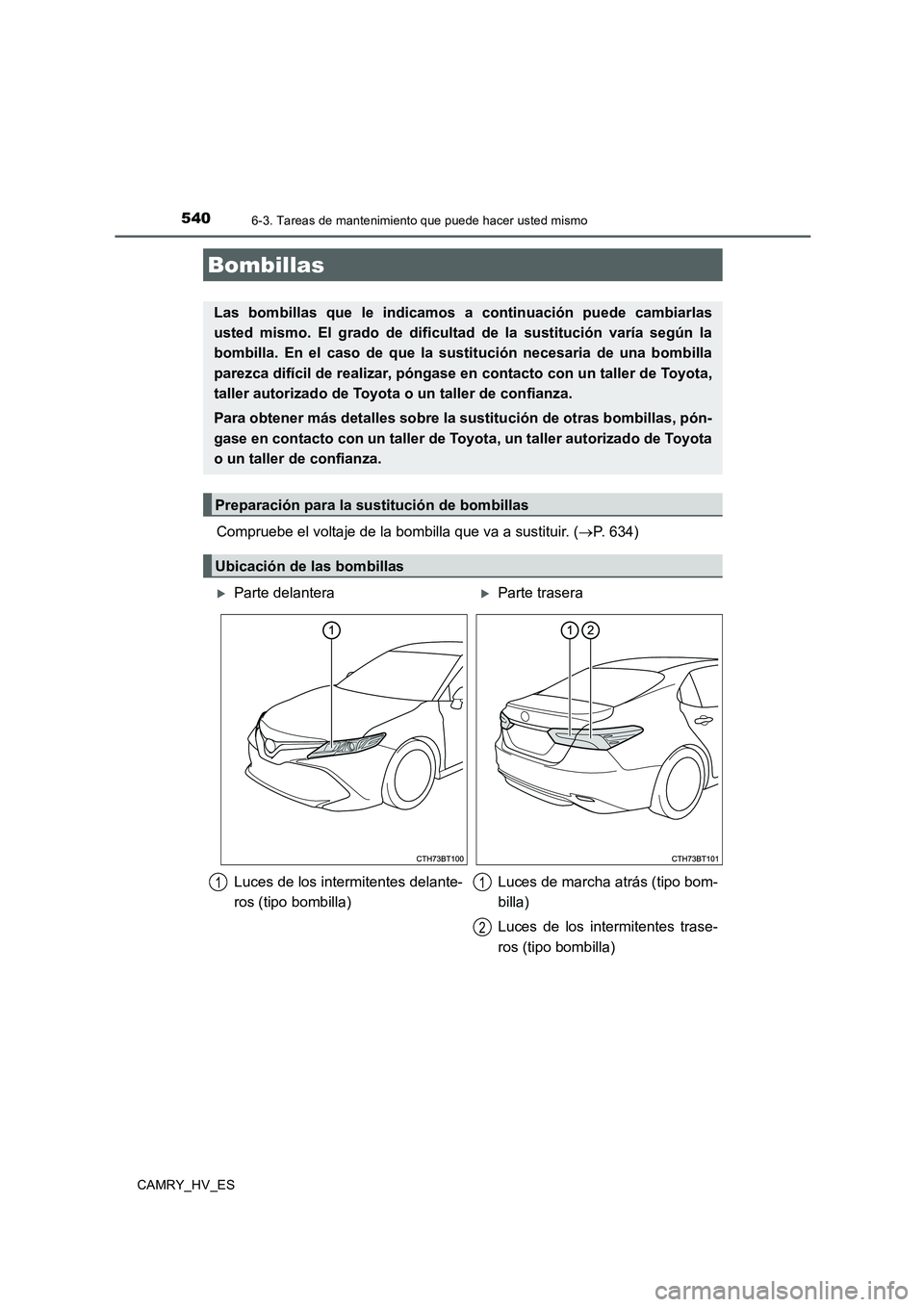

Bombillas
Las bombillas que le indicamos a continuación puede cambiarlas
usted mismo. El grado de dificultad de la sustitución varía según la
bombilla. En el caso de que la sustitución necesaria de una bombilla
parezca difícil de realizar, póngase en contacto con un taller de Toyota,
taller autorizado de Toyota o un taller de confianza.
Para obtener más detalles sobre la sustitución de otras bombillas, pón-
gase en contacto con un taller de Toyota, un taller autorizado de Toyota
o un taller de confianza.
Preparación para la sustitución de bombillas
Ubicación de las bombillas
Parte delanteraParte trasera
Luces de los intermitentes delante-
ros (tipo bombilla)Luces de marcha atrás (tipo bom-
billa)
Luces de los intermitentes trase-
ros (tipo bombilla)
11
2

5416-3. Tareas de mantenimiento que puede hacer usted mismo
6
Mantenimiento y cuidados
CAMRY_HV_ES■

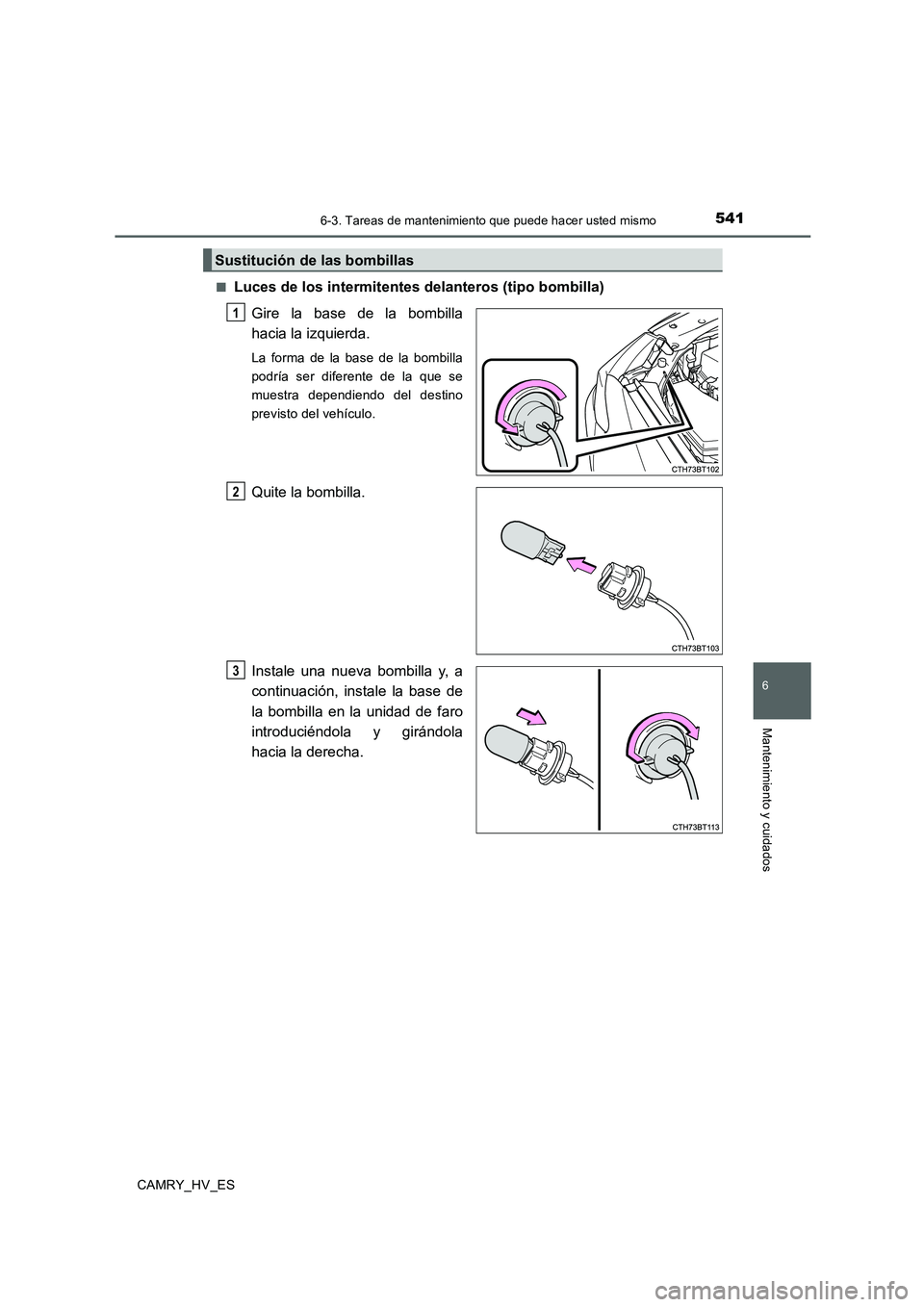

Luces de los intermitentes delanteros (tipo bombilla)
Gire la base de la bombilla
hacia la izquierda.
La forma de la base de la bombilla
podría ser diferente de la que se
muestra dependiendo del destino
previsto del vehículo.
Quite la bombilla.
Instale una nueva bombilla y, a
continuación, instale la base de
la bombilla en la unidad de faro
introduciéndola y girándola
hacia la derecha.
Sustitución de las bombillas
1
2
3

5426-3. Tareas de mantenimiento que puede hacer usted mismo
CAMRY_HV_ES■

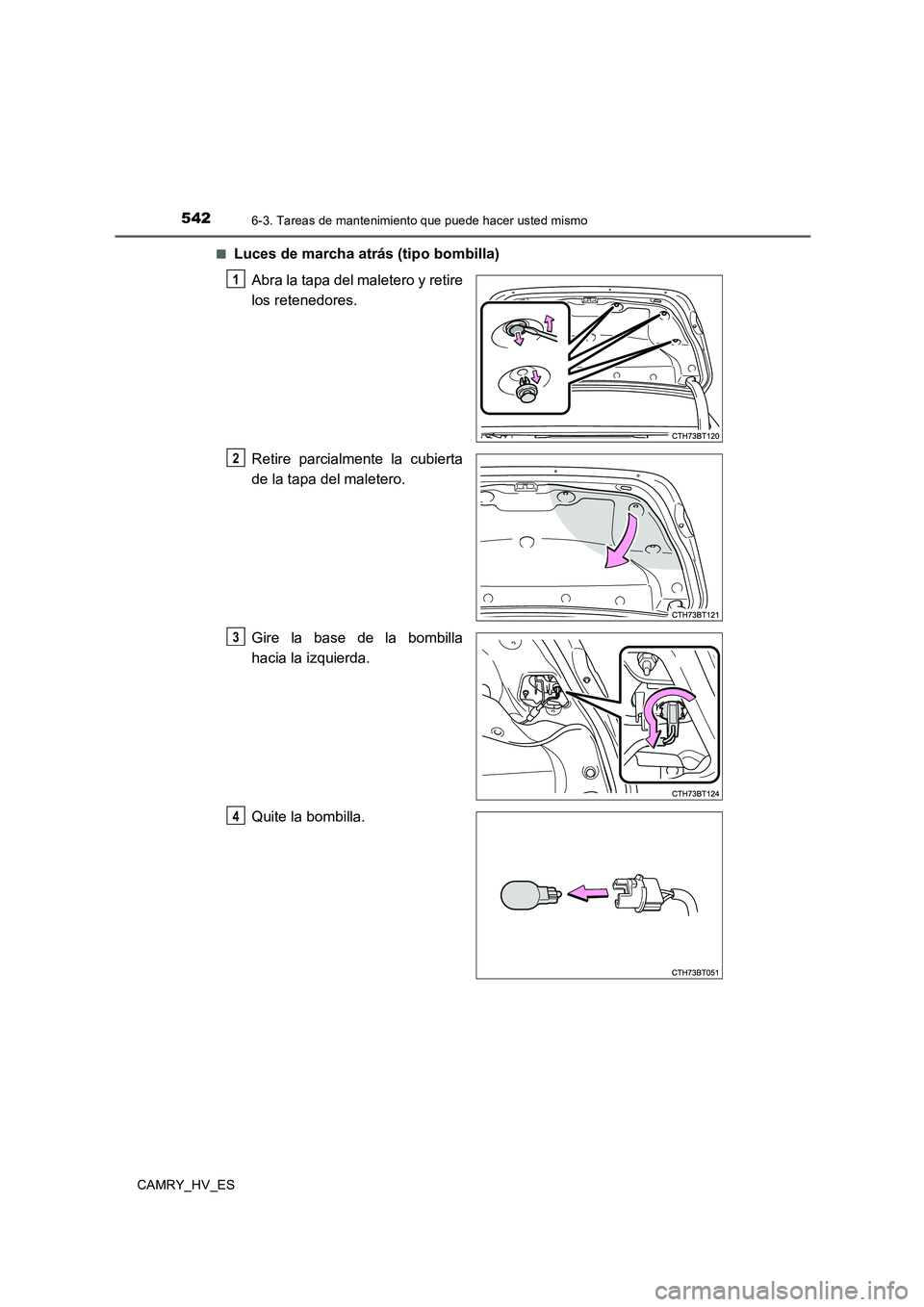

Luces de marcha atrás (tipo bombilla)
Abra la tapa del maletero y retire
los retenedores.
Retire parcialmente la cubierta
de la tapa del maletero.
Gire la base de la bombilla
hacia la izquierda.
Quite la bombilla.
1
2
3
4

5436-3. Tareas de mantenimiento que puede hacer usted mismo
6
Mantenimiento y cuidados
CAMRY_HV_ES

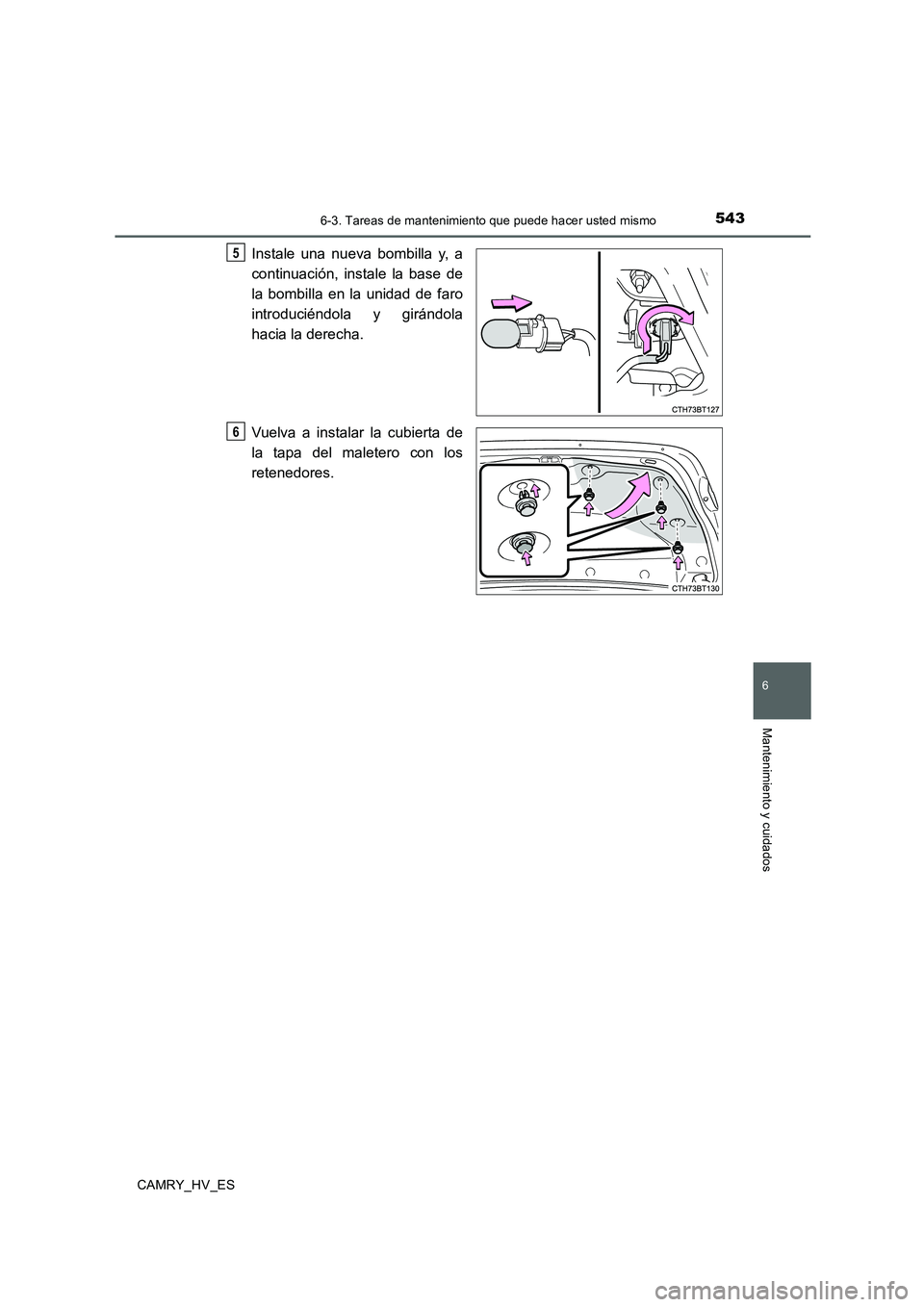

Instale una nueva bombilla y, a
continuación, instale la base de
la bombilla en la unidad de faro
introduciéndola y girándola
hacia la derecha.
Vuelva a instalar la cubierta de
la tapa del maletero con los
retenedores.5
6

5446-3. Tareas de mantenimiento que puede hacer usted mismo
CAMRY_HV_ES■

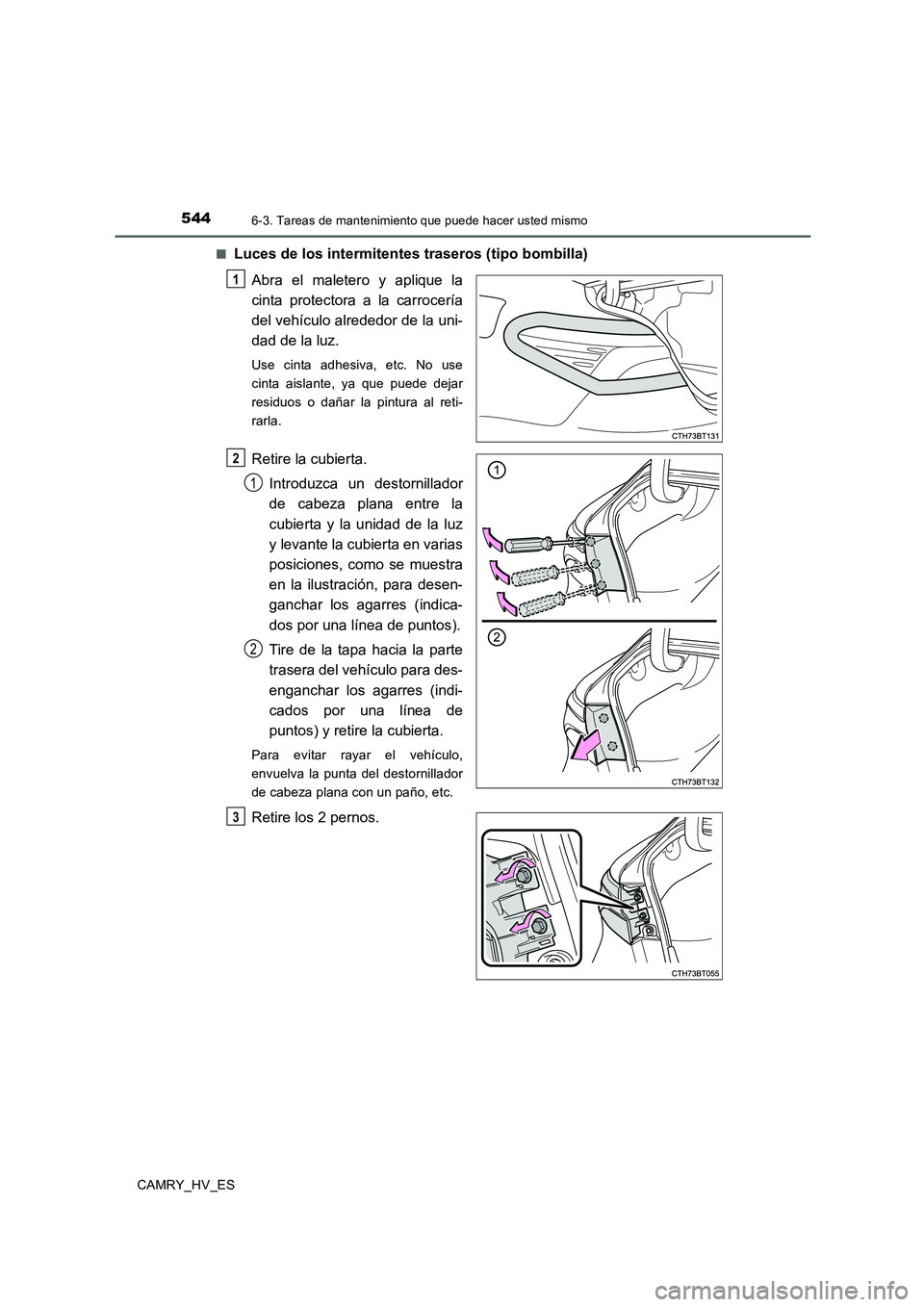

Luces de los intermitentes traseros (tipo bombilla)
Abra el maletero y aplique la
cinta protectora a la carrocería
del vehículo alrededor de la uni-
dad de la luz.
Use cinta adhesiva, etc. No use
cinta aislante, ya que puede dejar
residuos o dañar la pintura al reti-
rarla.
Retire la cubierta.
Introduzca un destornillador
de cabeza plana entre la
cubierta y la unidad de la luz
y levante la cubierta en varias
posiciones, como se muestra
en la ilustración, para desen-
ganchar los agarres (indica-
dos por una línea de puntos).
Tire de la tapa hacia la parte
trasera del vehículo para des-
enganchar los agarres (indi-
cados por una línea de
puntos) y retire la cubierta.
Para evitar rayar el vehículo,
envuelva la punta del destornillador
de cabeza plana con un paño, etc.
Retire los 2 pernos.
1
2
1
2
3
