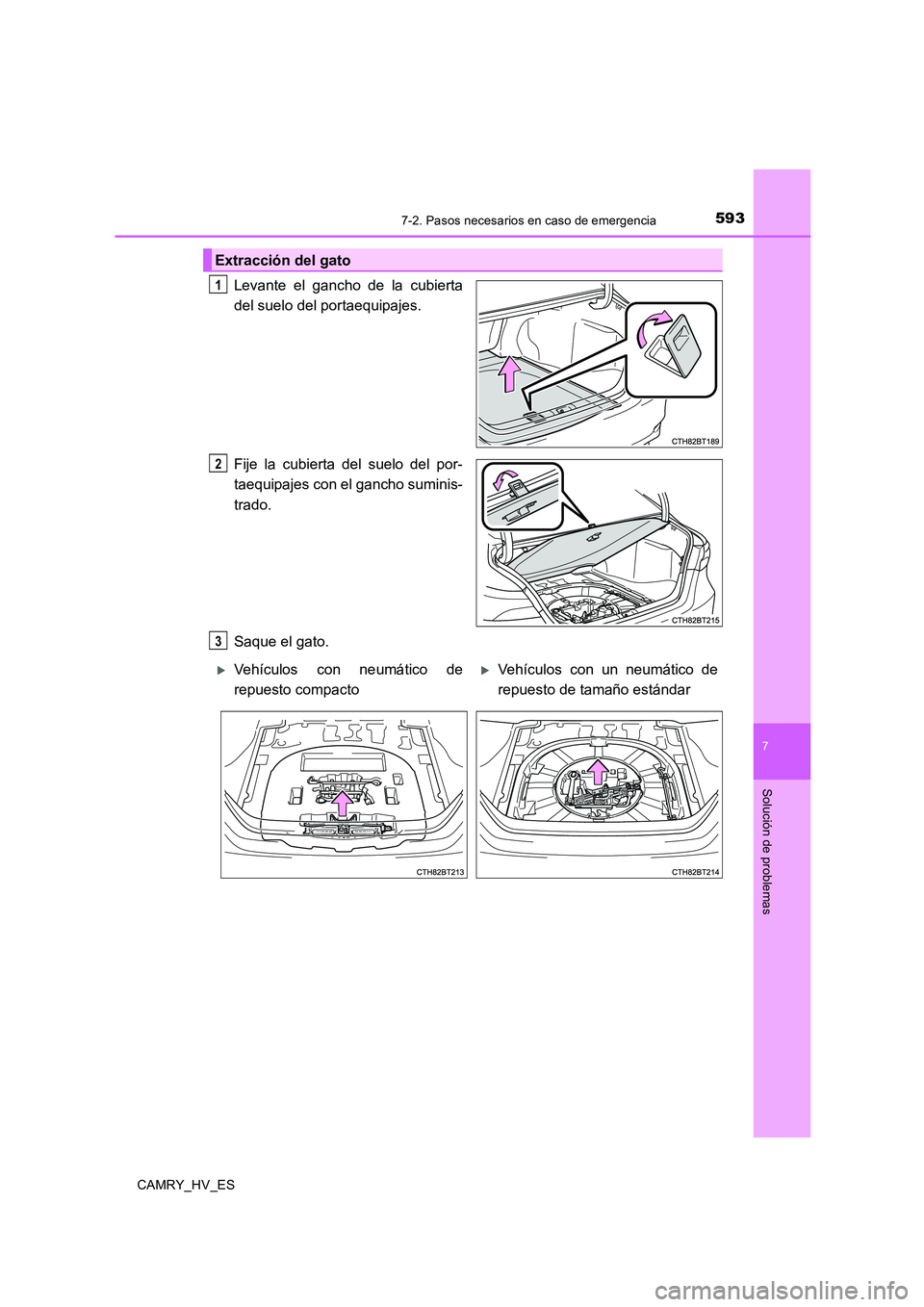

5937-2. Pasos necesarios en caso de emergencia
7
Solución de problemas
CAMRY_HV_ES
Levante el gancho de la cubierta
del suelo del portaequipajes.
Fije la cubierta del suelo del por-
taequipajes con el gancho suminis-
trado.
Saque el gato.
Extracción del gato
1
2
3
Vehículos con neumático de
repuesto compactoVehículos con un neumático de
repuesto de tamaño estándar

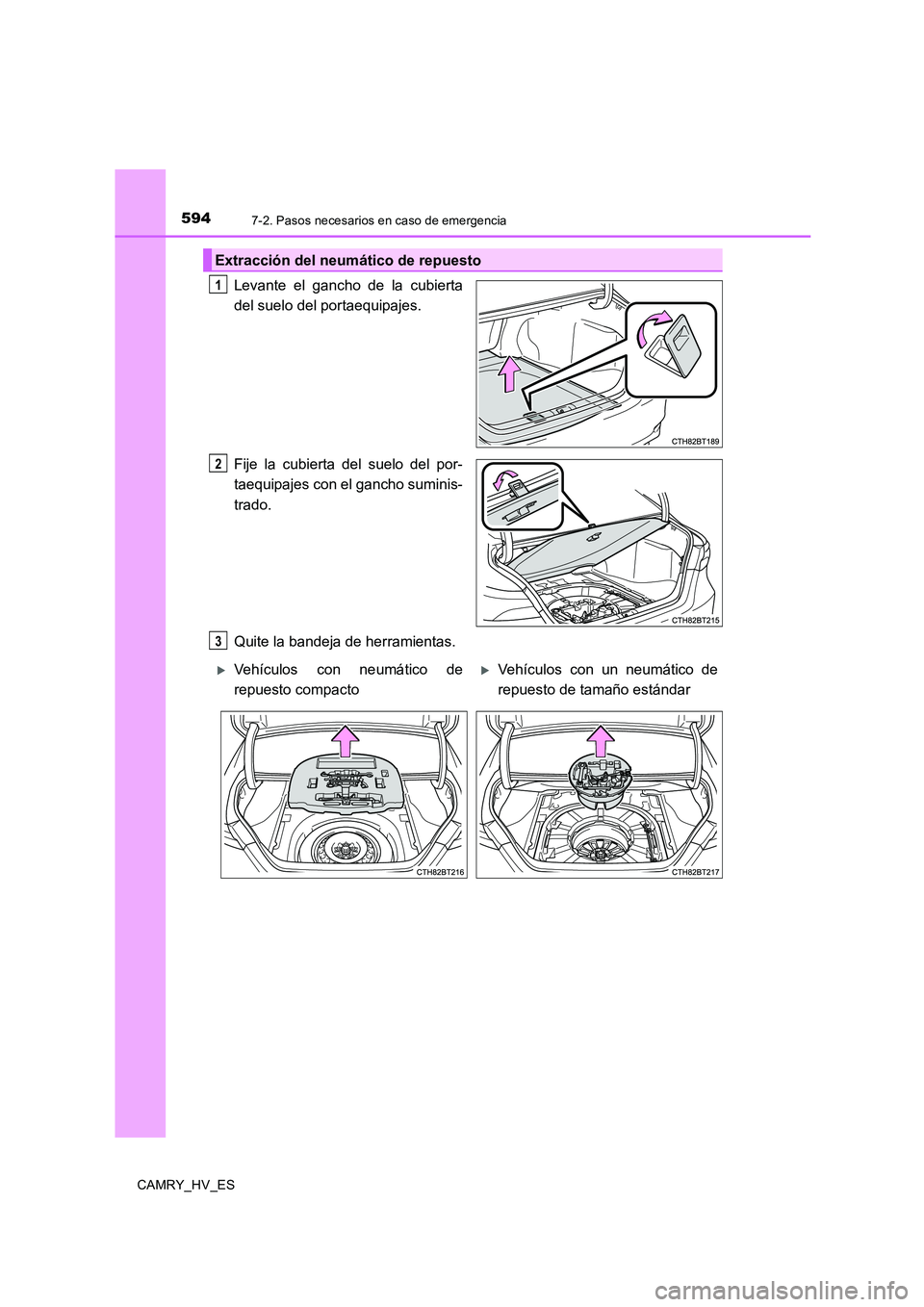

5947-2. Pasos necesarios en caso de emergencia
CAMRY_HV_ES
Levante el gancho de la cubierta
del suelo del portaequipajes.
Fije la cubierta del suelo del por-
taequipajes con el gancho suminis-
trado.
Quite la bandeja de herramientas.
Extracción del neumático de repuesto
1
2
3
Vehículos con neumático de
repuesto compactoVehículos con un neumático de
repuesto de tamaño estándar

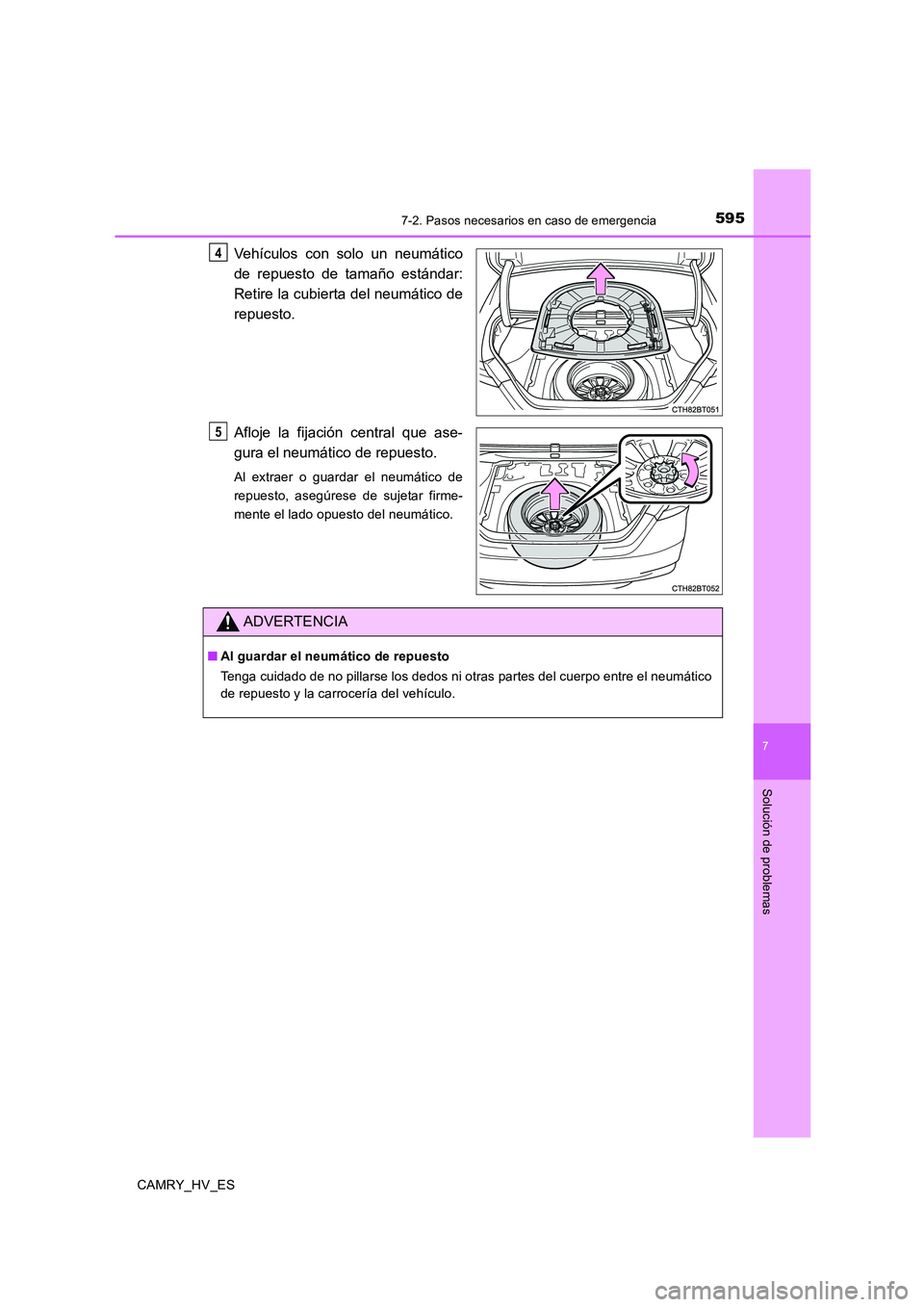

5957-2. Pasos necesarios en caso de emergencia
7
Solución de problemas
CAMRY_HV_ES
Vehículos con solo un neumático
de repuesto de tamaño estándar:
Retire la cubierta del neumático de
repuesto.
Afloje la fijación central que ase-
gura el neumático de repuesto.
Al extraer o guardar el neumático de
repuesto, asegúrese de sujetar firme-
mente el lado opuesto del neumático.
34
5
ADVERTENCIA
■Al guardar el neumático de repuesto
Tenga cuidado de no pillarse los dedos ni otras partes del cuerpo entre el neumático
de repuesto y la carrocería del vehículo.

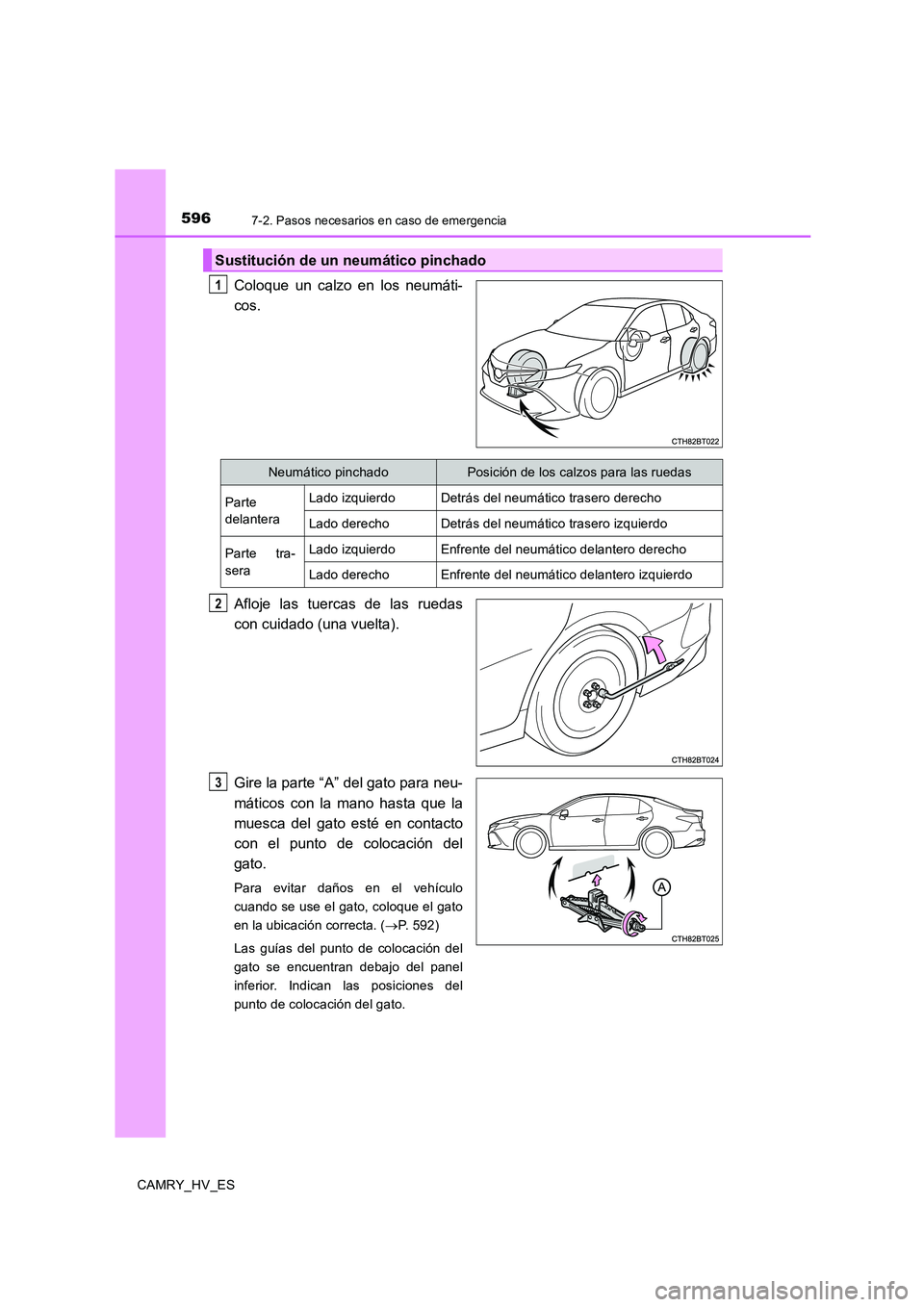

5967-2. Pasos necesarios en caso de emergencia
CAMRY_HV_ES
Coloque un calzo en los neumáti-
cos.
Afloje las tuercas de las ruedas
con cuidado (una vuelta).
Gire la parte “A” del gato para neu-
máticos con la mano hasta que la
muesca del gato esté en contacto
con el punto de colocación del
gato.
Para evitar daños en el vehículo
cuando se use el gato, coloque el gato
en la ubicación correcta. (→P. 592)
Las guías del punto de colocación del
gato se encuentran debajo del panel
inferior. Indican las posiciones del
punto de colocación del gato.
Sustitución de un neumático pinchado
1
Neumático pinchadoPosición de los calzos para las ruedas
Parte
delanteraLado izquierdoDetrás del neumático trasero derecho
Lado derechoDetrás del neumático trasero izquierdo
Parte tra-
seraLado izquierdoEnfrente del neumático delantero derecho
Lado derechoEnfrente del neumático delantero izquierdo
2
3

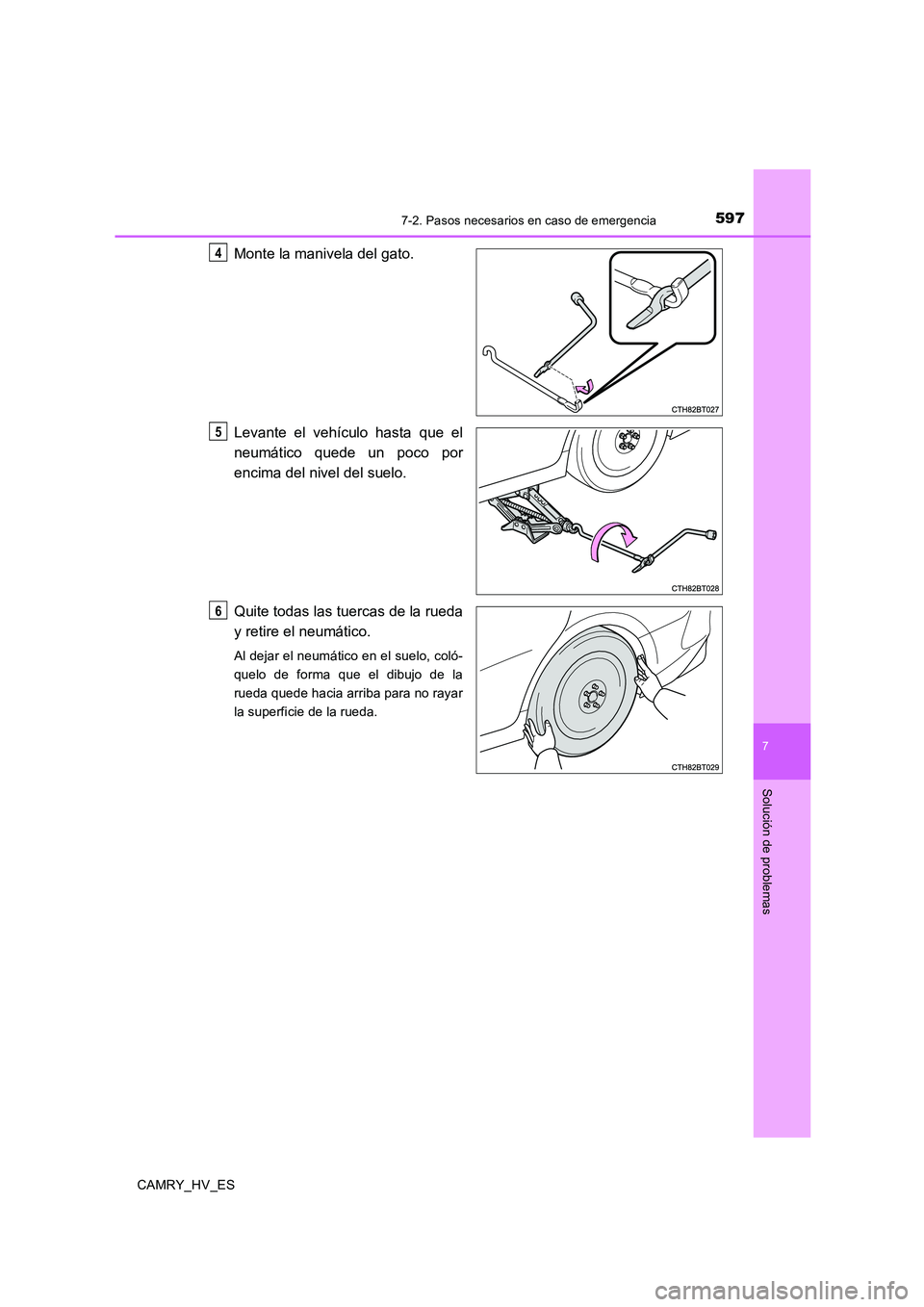

5977-2. Pasos necesarios en caso de emergencia
7
Solución de problemas
CAMRY_HV_ES
Monte la manivela del gato.
Levante el vehículo hasta que el
neumático quede un poco por
encima del nivel del suelo.
Quite todas las tuercas de la rueda
y retire el neumático.
Al dejar el neumático en el suelo, coló-
quelo de forma que el dibujo de la
rueda quede hacia arriba para no rayar
la superficie de la rueda.
4
5
6

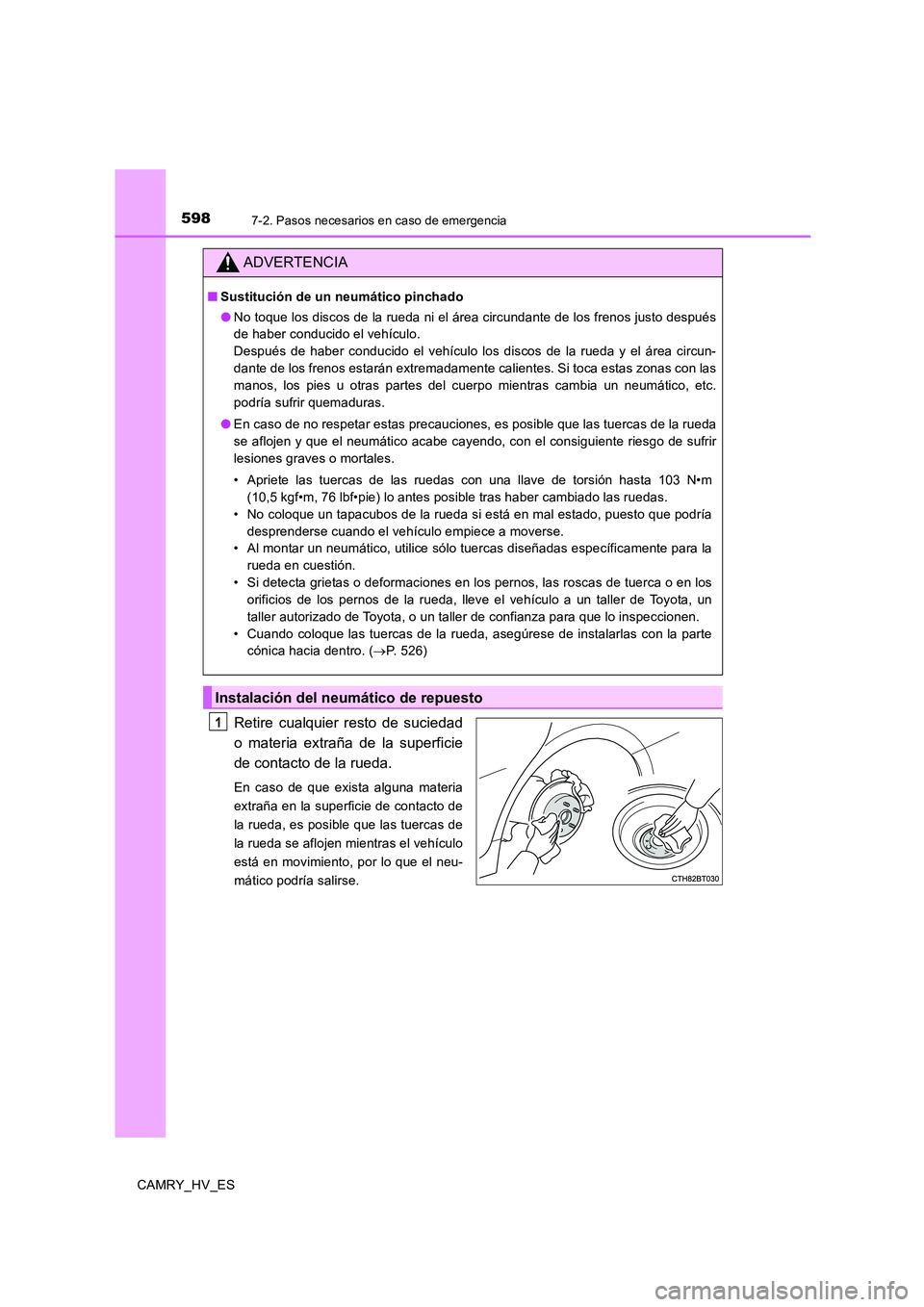

5987-2. Pasos necesarios en caso de emergencia
CAMRY_HV_ES
Retire cualquier resto de suciedad
o materia extraña de la superficie
de contacto de la rueda.
En caso de que exista alguna materia
extraña en la superficie de contacto de
la rueda, es posible que las tuercas de
la rueda se aflojen mientras el vehículo
está en movimiento, por lo que el neu-
mático podría salirse.
ADVERTENCIA
■Sustitución de un neumático pinchado
●No toque los discos de la rueda ni el área circundante de los frenos justo después
de haber conducido el vehículo.
Después de haber conducido el vehículo los discos de la rueda y el área circun-
dante de los frenos estarán extremadamente calientes. Si toca estas zonas con las
manos, los pies u otras partes del cuerpo mientras cambia un neumático, etc.
podría sufrir quemaduras.
●En caso de no respetar estas precauciones, es posible que las tuercas de la rueda
se aflojen y que el neumático acabe cayendo, con el consiguiente riesgo de sufrir
lesiones graves o mortales.
• Apriete las tuercas de las ruedas con una llave de torsión hasta 103 N•m
(10,5 kgf•m, 76 lbf•pie) lo antes posible tras haber cambiado las ruedas.
• No coloque un tapacubos de la rueda si está en mal estado, puesto que podría
desprenderse cuando el vehículo empiece a moverse.
• Al montar un neumático, utilice sólo tuercas diseñadas específicamente para la
rueda en cuestión.
• Si detecta grietas o deformaciones en los pernos, las roscas de tuerca o en los
orificios de los pernos de la rueda, lleve el vehículo a un taller de Toyota, un
taller autorizado de Toyota, o un taller de confianza para que lo inspeccionen.
• Cuando coloque las tuercas de la rueda, asegúrese de instalarlas con la parte
cónica hacia dentro. (→P. 526)
Instalación del neumático de repuesto
1

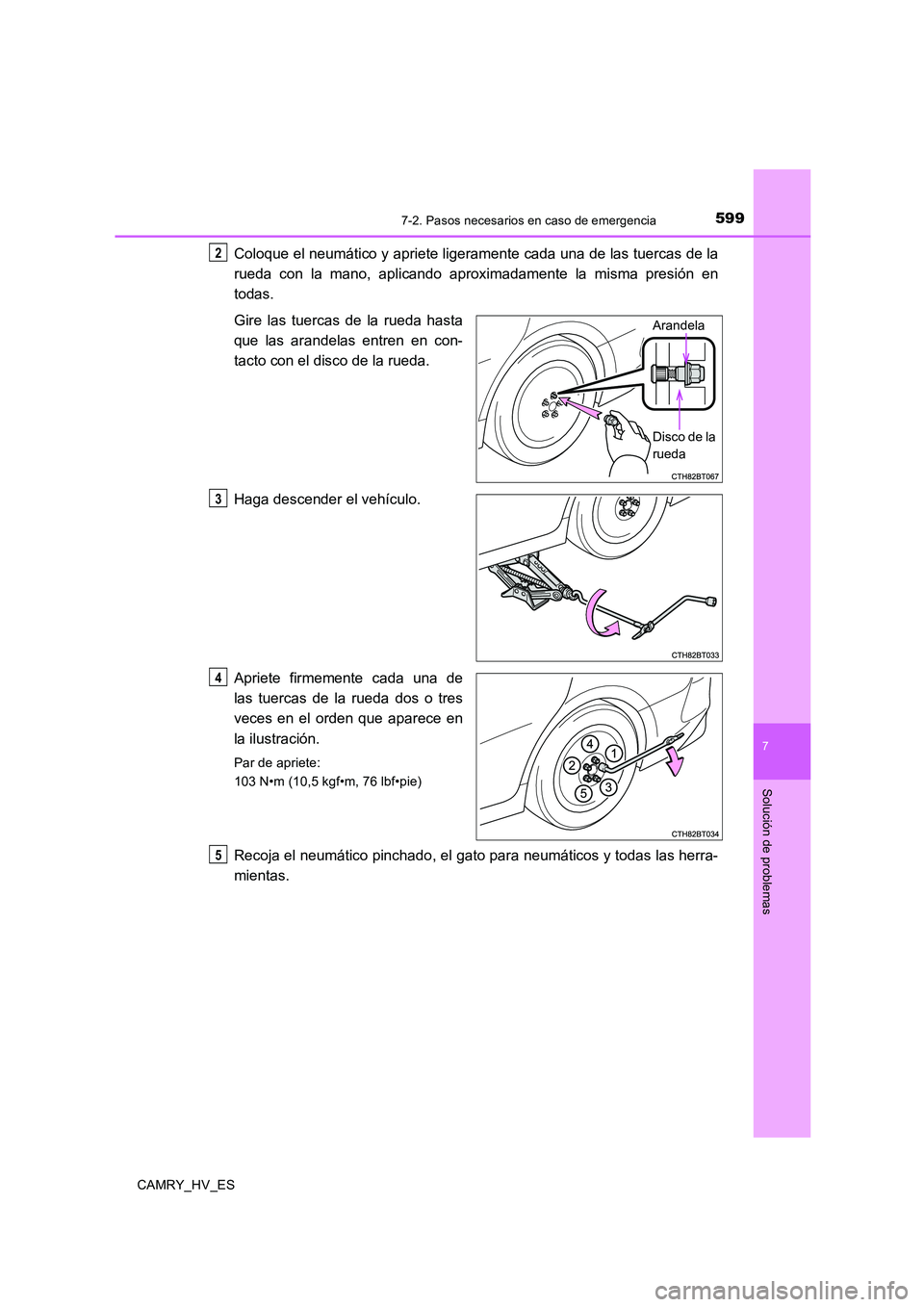

5997-2. Pasos necesarios en caso de emergencia
7
Solución de problemas
CAMRY_HV_ES
Coloque el neumático y apriete ligeramente cada una de las tuercas de la
rueda con la mano, aplicando aproximadamente la misma presión en
todas.
Gire las tuercas de la rueda hasta
que las arandelas entren en con-
tacto con el disco de la rueda.
Haga descender el vehículo.
Apriete firmemente cada una de
las tuercas de la rueda dos o tres
veces en el orden que aparece en
la ilustración.
Par de apriete:
103 N•m (10,5 kgf•m, 76 lbf•pie)
Recoja el neumático pinchado, el gato para neumáticos y todas las herra-
mientas.
2
Arandela
Disco de la
rueda
3
4
5

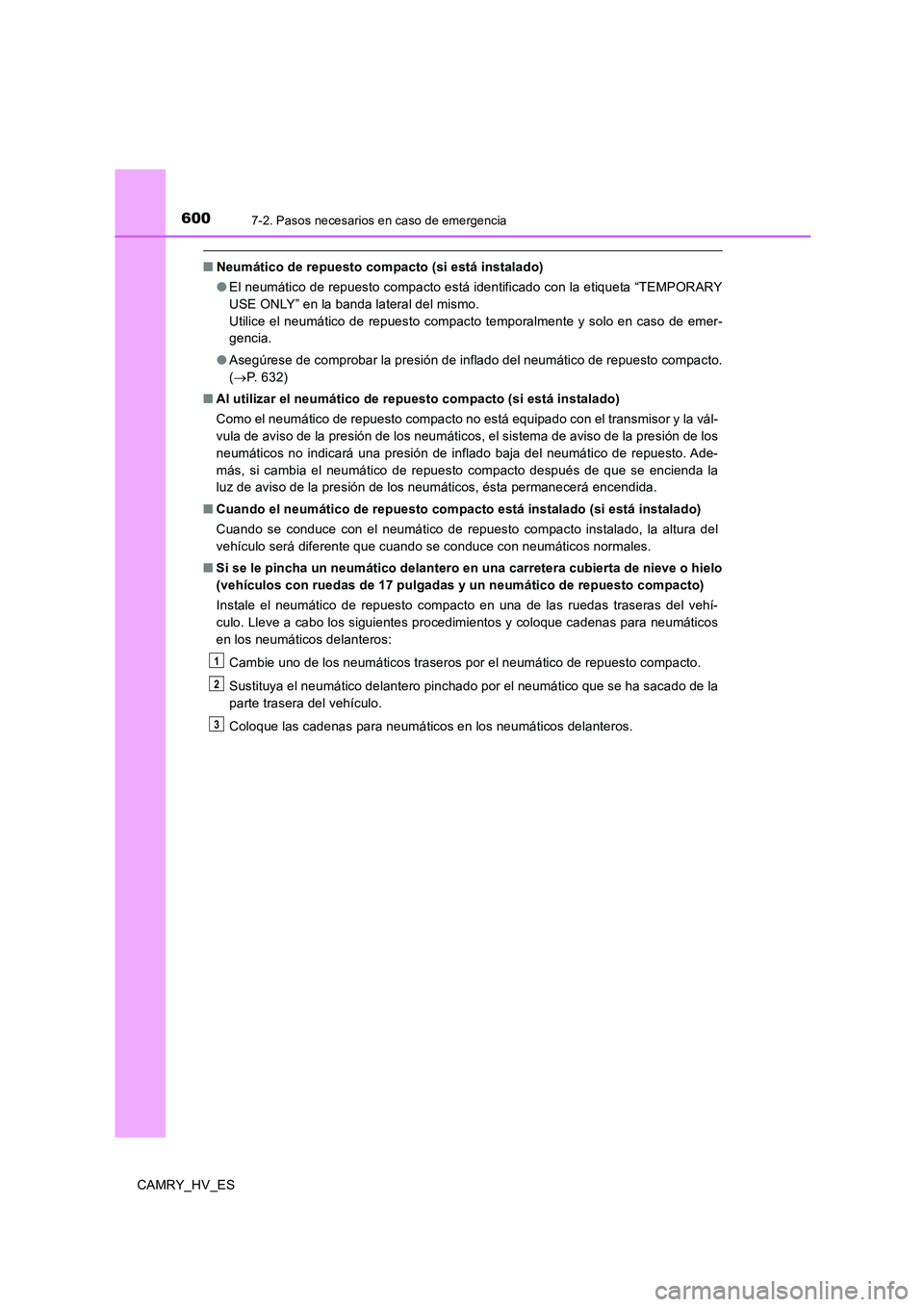

6007-2. Pasos necesarios en caso de emergencia
CAMRY_HV_ES
■Neumático de repuesto compacto (si está instalado)
●El neumático de repuesto compacto está identificado con la etiqueta “TEMPORARY
USE ONLY” en la banda lateral del mismo.
Utilice el neumático de repuesto compacto temporalmente y solo en caso de emer-
gencia.
●Asegúrese de comprobar la presión de inflado del neumático de repuesto compacto.
(→P. 632)
■Al utilizar el neumático de repuesto compacto (si está instalado)
Como el neumático de repuesto compacto no está equipado con el transmisor y la vál-
vula de aviso de la presión de los neumáticos, el sistema de aviso de la presión de los
neumáticos no indicará una presión de inflado baja del neumático de repuesto. Ade-
más, si cambia el neumático de repuesto compacto después de que se encienda la
luz de aviso de la presión de los neumáticos, ésta permanecerá encendida.
■Cuando el neumático de repuesto compacto está instalado (si está instalado)
Cuando se conduce con el neumático de repuesto compacto instalado, la altura del
vehículo será diferente que cuando se conduce con neumáticos normales.
■Si se le pincha un neumático delantero en una carretera cubierta de nieve o hielo
(vehículos con ruedas de 17 pulgadas y un neumático de repuesto compacto)
Instale el neumático de repuesto compacto en una de las ruedas traseras del vehí-
culo. Lleve a cabo los siguientes procedimientos y coloque cadenas para neumáticos
en los neumáticos delanteros:
Cambie uno de los neumáticos traseros por el neumático de repuesto compacto.
Sustituya el neumático delantero pinchado por el neumático que se ha sacado de la
parte trasera del vehículo.
Coloque las cadenas para neumáticos en los neumáticos delanteros.
1
2
3
