7447-2. Stappen die genomen moeten worden in noodgevallen
C-HR_OM_Europe_OM10636E
Auto's met een volwaardig reservewiel
Wielmoersleutel
Sleepoog
Krik Reservewiel
Krikslinger
C-HR_OM_Europe_OM10636E.book P
age 744 Thursday, August 1, 2019 2:53 PM

7457-2. Stappen die genomen moeten worden in noodgevallen
7
Bij problemen
C-HR_OM_Europe_OM10636E
WAARSCHUWING
■Gebruik van de krik
Neem de volgende voorzorgsmaatregelen in acht.
Onjuist gebruik van de krik kan ertoe leiden dat de auto van de krik valt, wat
tot ernstig letsel kan leiden.
● Gebruik de krik uitsluitend voor het verwisselen van een wiel o f de mon-
tage en het verwijderen van sneeuwkettingen.
● Gebruik voor het verwisselen van een lekke band uitsluitend de met de
auto meegeleverde krik.
Gebruik de krik niet voor het verwisselen van wielen van andere auto's en
gebruik ook geen krik van een andere auto.
● Zorg ervoor dat er zich geen lichaamsdelen bevinden onder een a uto die
alleen door een krik wordt ondersteund.
● Start de motor niet en ga niet met de auto rijden als deze door de krik
wordt ondersteund.
● Krik de auto niet op als er nog iemand in de auto aanwezig is.
● Plaats niets op of onder de krik als de auto wordt opgekrikt.
● Krik de auto niet verder op dan voor het verwisselen van het wi el noodza-
kelijk is.
● Plaats de auto op bokken als u onder de auto moet zijn.
● Zorg wanneer u de auto laat zakken dat er niemand onder komt. B reng
mensen in de buurt op de hoogte van het laten zakken.
● Zet de krik op de juiste wijze onder het
kriksteunpunt. ( →Blz. 747)
C-HR_OM_Europe_OM10636E.book P age 745 Thursday, August 1, 2019 2:53 PM

7467-2. Stappen die genomen moeten worden in noodgevallen
C-HR_OM_Europe_OM10636E
Verwijder de afdekplaat. (→Blz. 596)
Haal de krik eruit.
Verwijder de afdekplaat. ( →Blz. 596)
Verwijder het kussen.
Draai de bevestiging van het
reservewiel los.
Verwijderen van de krik
1
2
Verwijderen van het reservewiel
1
2
3
WAARSCHUWING
■ Bij het opbergen van het reservewiel
Zorg ervoor dat er geen vingers of andere lichaamsdelen tussen het reser-
vewiel en de carrosserie bekneld raken.
C-HR_OM_Europe_OM10636E.book P age 746 Thursday, August 1, 2019 2:53 PM

7477-2. Stappen die genomen moeten worden in noodgevallen
7
Bij problemen
C-HR_OM_Europe_OM10636E
Plaats wielblokken.
Draai de wielmoeren iets los
(één slag).
Draai het krikgedeelte met
de hand aan totdat de uitspa-
ring in de kop van de krik in
contact komt met het kriksteun-
punt.
Vervangen van een wiel met een lekke band
1
Lekke bandPositie wielblok
VoorLinksAchter het rechter achterwiel
RechtsAchter het linker achterwiel
AchterLinksVoor het rechter voorwiel
RechtsVoor het linker voorwiel
2
3
C-HR_OM_Europe_OM10636E.book P age 747 Thursday, August 1, 2019 2:53 PM

7487-2. Stappen die genomen moeten worden in noodgevallen
C-HR_OM_Europe_OM10636E
Monteer de krikslinger en de
wielmoersleutel zoals aange-
geven in de afbeelding.
Draai de krik vervolgens verder
omhoog totdat het wiel vrij van
de grond is.
Verwijder alle wielmoeren en
het wiel.
Leg het wiel met de buitenzijde
omhoog op de grond, om krassen
op de velg te voorkomen.
4
5
6
C-HR_OM_Europe_OM10636E.book P age 748 Thursday, August 1, 2019 2:53 PM

7497-2. Stappen die genomen moeten worden in noodgevallen
7
Bij problemen
C-HR_OM_Europe_OM10636E
WAARSCHUWING
■Vervangen van een wiel met een lekke band
● Neem de volgende voorzorgsmaatregelen in acht.
Anders kan er ernstig letsel ontstaan.
• Probeer de wieldop niet met de hand te verwijderen. Neem voldo ende
voorzichtigheid in acht om letsel te voorkomen.
• Raak de wielen of het gedeelte rond de remmen niet aan direct nadat
met de auto is gereden.
Nadat met de auto is gereden, zijn de wielen en het gedeelte ro nd de
remmen mogelijk zeer heet. Wanneer u deze delen tijdens het ver wis-
selen van een wiel, enz. met uw handen, voeten of andere lichaa msde-
len aanraakt, kan dit leiden tot brandwonden.
● Het niet opvolgen van deze voorzorgsmaatregelen kan ertoe leide n dat de
wielmoeren losraken, waardoor het wiel van de auto af kan lopen, wat kan
leiden tot ernstig letsel.
• Laat zo spoedig mogelijk na het vervangen van een wiel de moer en met
een aanhaalmoment van 103 Nm vastzetten.
• Plaats een beschadigde wieldop niet opnieuw, omdat deze tijden s het
rijden los kan raken.
• Gebruik bij het aanbrengen van een wiel uitsluitend wielmoeren die
speciaal zijn ontworpen voor het desbetreffende wiel.
• Bij gescheurde of vervormde bouten, schroefdraad van moeren of bout- gaten van het wiel, dient de auto te worden gecontroleerd door een
erkende Toyota-dealer of hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste deskundige.
• Plaats de wielmoeren met de schuine kant naar het wiel toe.
(→Blz. 660)
C-HR_OM_Europe_OM10636E.book P age 749 Thursday, August 1, 2019 2:53 PM

7507-2. Stappen die genomen moeten worden in noodgevallen
C-HR_OM_Europe_OM10636E
Verwijder eventueel aanwezige
verontreinigingen van het con-
tactvlak van de velg.
Als er verontreinigingen op het
contactvlak aanwezig zijn, kunnen
tijdens het rijden de wielmoeren los
lopen, waardoor het wiel los kan
raken.
Plaats het wiel en draai elke wielmoer met de hand ongeveer in
dezelfde mate vast.
Draai bij het vervangen van een
wiel met een lichtmetalen velg
door een wiel met een stalen
velg (incl. een compact reser-
vewiel) de wielmoeren verder
tot het tapse gedeelte aan ligt
tegen de velg.
Draai bij het vervangen van een
wiel met lichtmetalen velg door
een wiel met een lichtmetalen
velg de wielmoeren tot de sluit-
ringen contact maken met de
velg.
Plaatsen van het reservewiel
1
2
Taps gedeelte
Vel g
Ring
Ve l g
C-HR_OM_Europe_OM10636E.book P age 750 Thursday, August 1, 2019 2:53 PM

7517-2. Stappen die genomen moeten worden in noodgevallen
7
Bij problemen
C-HR_OM_Europe_OM10636E

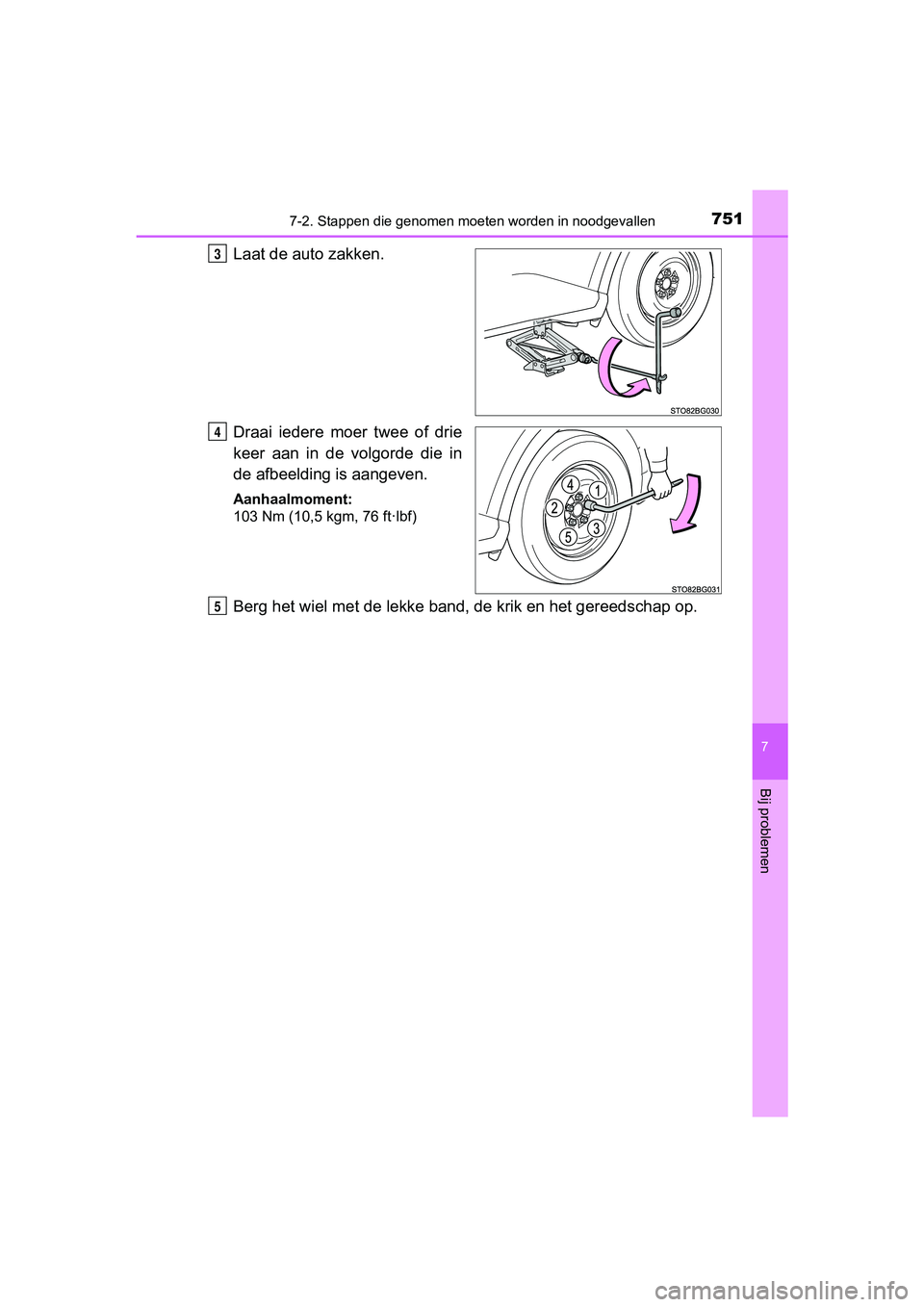

Laat de auto zakken.
Draai iedere moer twee of drie
keer aan in de volgorde die in
de afbeelding is aangeven.
Aanhaalmoment:
103 Nm (10,5 kgm, 76 ft·lbf)
Berg het wiel met de lekke band, de krik en het gereedschap op.
