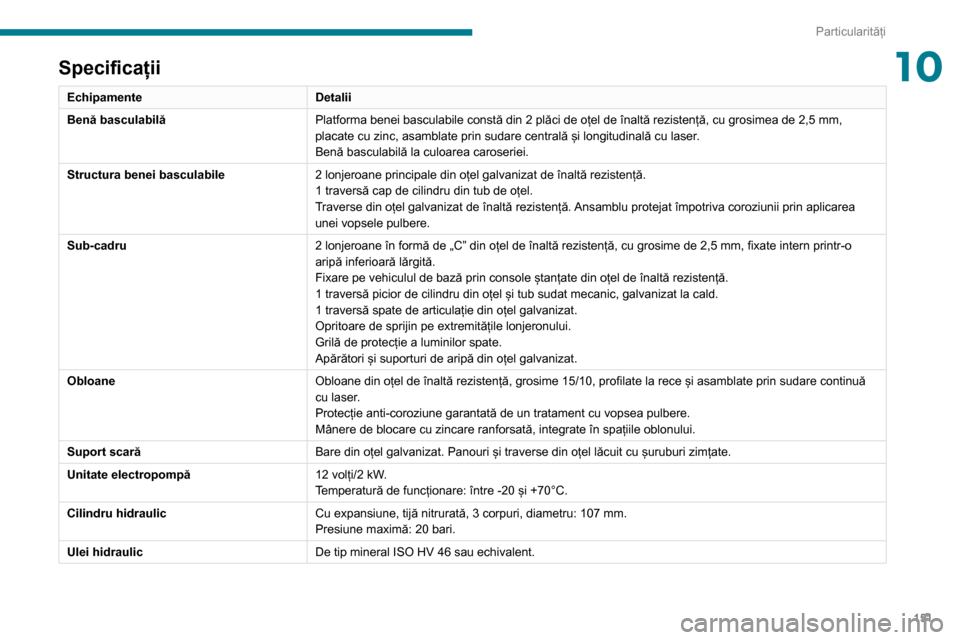

Particularități
10Specificații
EchipamenteDetalii
Benă basculabilă Platforma benei basculabile constă din 2 plăci de oțel de înaltă rezistență, cu grosimea de 2,5 mm,
placate cu zinc, asamblate prin sudare centrală și longitudinală cu laser .
Benă basculabilă la culoarea caroseriei.
Structura benei basculabile 2 lonjeroane principale din oțel galvanizat de înaltă rezistență.
1 traversă cap de cilindru din tub de oțel.
Traverse din oțel galvanizat de înaltă rezistență. Ansamblu protejat împotriva coroziunii prin aplicarea
unei vopsele pulbere.
Sub-cadru 2 lonjeroane în formă de „C” din oțel de înaltă rezistență, cu grosime de 2,5 mm, fixate intern printr-o
aripă inferioară lărgită.
Fixare pe vehiculul de bază prin console ștanțate din oțel de înaltă rezistență.
1 traversă picior de cilindru din oțel și tub sudat mecanic, galvanizat la cald.
1 traversă spate de articulație din oțel galvanizat.
Opritoare de sprijin pe extremitățile lonjeronului.
Grilă de protecție a luminilor spate.
Apărători și suporturi de aripă din oțel galvanizat.
Obloane Obloane din oțel de înaltă rezistență, grosime 15/10, profilate la rece și asamblate prin sudare continuă
cu laser.
Protecție anti-coroziune garantată de un tratament cu vopsea pulbere.
Mânere de blocare cu zincare ranforsată, integrate în spațiile oblonului.
Suport scară Bare din oțel galvanizat. Panouri și traverse din oțel lăcuit cu șuruburi zimțate.
Unitate electropompă 12 volți/2 kW.
Temperatură de funcționare: între -20 și +70°C.
Cilindru hidraulic Cu expansiune, tijă nitrurată, 3 corpuri, diametru: 107 mm.
Presiune maximă: 20 bari.
Ulei hidraulic De tip mineral ISO HV 46 sau echivalent.

152
Particularități

– Nu interveniți niciodată sub o benă neasigurată (neblocată),– Întrerupeți alimentarea circuitului electric al grupului electrohidraulic de la întrerupător,– Vehiculul trebuie să fie parcat, cu motorul oprit.
Din motive de siguranță, este interzisă
intervenția sub benă in timpul manevrării
ei sau în timpul operațiilor de întreținere.
Întreținere
Rezervor
Verificați și completați nivelul de lichid în mod
regulat. Înlocuiți lichidul o dată pe an. Dacă
lichidul conține apă, înlocuiți-l.
Controlați periodic starea furtunului hidraulic și
etanșeitatea sistemului hidraulic.
Pompă și motor
Nu necesită întreținere; rulmenții cu bile sunt
lubrifiați pe viață, iar rulmenții pompei prin
intermediul uleiului pompat.
Dimensiuni
Această adaptare este disponibilă doar pentru
cabina simplă L2; consultați tabelul de mai jos
pentru specificațiile benei basculabile.
Benă basculabilă (în mm)
Lungime utilă 3.200
Lungime totală 3.248
Lățime utilă 2.000
Lățime totală 2.100
Înălțime obloane 350
Masa conversiei (în kg) 550
Pentru specificațiile cabinei șasiu L2,
consultați secțiunea Dimensiuni a
versiunii cu platformă.
Mase și sarcini remorcabile
(kg)
Cu transfer de sarcină, masa remorcabilă frânată
poate fi mărită în măsura în care reduceți cu
aceeași valoare încărcarea vehiculului tractor,
astfel încât să nu se depășească MTRA. Atenție:
remorcarea cu un vehicul tractor puțin încărcat
poate degrada ținuta sa de drum.
Masa normală de funcționare este egală cu
masa vehiculului gol + cea a șoferului (75 kg) +
rezervor plin 90 %.


Înainte de a tracta o remorcă, asigurați-vă:– greutatea în față pe dispozitivul de remorcare nu este mai mare decât valoarea (S) indicată pe
plăcuța cu mase recomandate de pe remorcă,
– masa maximă a remorcii este mai mică decât valoarea indicată pe plăcuța cu mase
recomandate de pe remorcă și că masa maximă tehnic admisibilă a vehiculului încărcat (MTAC)
nu depășește valoarea indicată pe plăcuța cu
mase de pe vehicul.
– în cazul unei remorci autoportante, masa totală rulantă autorizată (MTRA) nu depășește
valoarea indicată pe plăcuța cu mase de pe
vehicul.
Sistem hidraulic
Aceste măsuri de precauție sunt obligatorii
pentru orice intervenție la circuitul hidraulic.


– Pe durata intervențiilor de întreținere efectuate sub benă, aduceți bena in poziție de siguranță
și blocați-o cu opritorul (poziție indicată de o
săgeată roșie situată pe partea inferioară a
benei),

153
Particularități
10

– Nu interveniți niciodată sub o benă neasigurată (neblocată),– Întrerupeți alimentarea circuitului electric al grupului electrohidraulic de la întrerupător,– Vehiculul trebuie să fie parcat, cu motorul oprit.
Din motive de siguranță, este interzisă
intervenția sub benă in timpul manevrării
ei sau în timpul operațiilor de întreținere.
Întreținere
Rezervor
Verificați și completați nivelul de lichid în mod
regulat. Înlocuiți lichidul o dată pe an. Dacă
lichidul conține apă, înlocuiți-l.
Controlați periodic starea furtunului hidraulic și
etanșeitatea sistemului hidraulic.
Pompă și motor
Nu necesită întreținere; rulmenții cu bile sunt
lubrifiați pe viață, iar rulmenții pompei prin
intermediul uleiului pompat.
Gresare
Axele benei și ale cilindrului hidraulic nu au
nipluri de ungere. Gresați în mod regulat
balamalele și sistemele de fixare a obloanelor
laterale, precum și cârligele de fixare a oblonului
spate.
Șasiu fals și benă
Pentru o folosire cât mai îndelungată, este
recomandată întreținerea benei prin spălarea
regulată cu jet de apă.
Reparați rapid vopseaua sărită pentru a evita
propagarea ruginii.
După 8 luni de utilizare, verificați
cuplurile de strângere ale punctelor de
legătură dintre șasiu și partea inferioară
(conform instrucțiunilor de carosare furnizate
de constructor).
Curățarea robinetului cu sertar
► Slăbiți bușonul de 244A având grijă să
recuperați bila.
► Folosind o șurubelniță lată, desfaceți ansamblul șurub tubular/piston.► Asigurați-vă că pistonul culisează liber și îndepărtați orice corp străin. Folosiți un magnet
pentru a îndepărta eventualele așchii metalice.
► Remontați ansamblul și asigurați-vă că pistonul culisează liber. Țineți bila pe poziție,
aplicând puțină vaselină pe bușon, pentru
remontare.
► Purjați unitatea hidraulică.
Purjarea unității hidraulice
► Desfaceți bușonul hexagonal 257.► Slăbiți șurubul intern 587 cu o jumătate de
tură, folosind o cheie hexagonală de 6 mm.
► Acționați unitatea câteva secunde apăsând butonul de ridicare.
Bena basculabilă nu se ridică sau se ridică foarte
lent. Când uleiul iese prin acest orificiu, unitatea
este purjată.
► Strângeți șurubul 587 și remontați bușonul
257. Verificați dacă bena basculabilă coboară
corect.

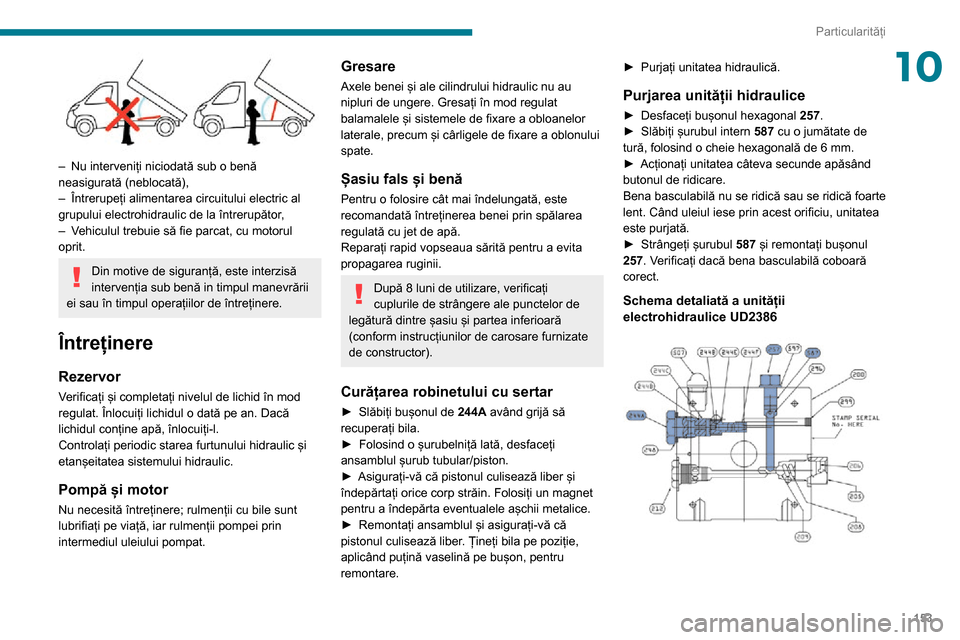

Schema detaliată a unității
electrohidraulice UD2386

154
Particularități

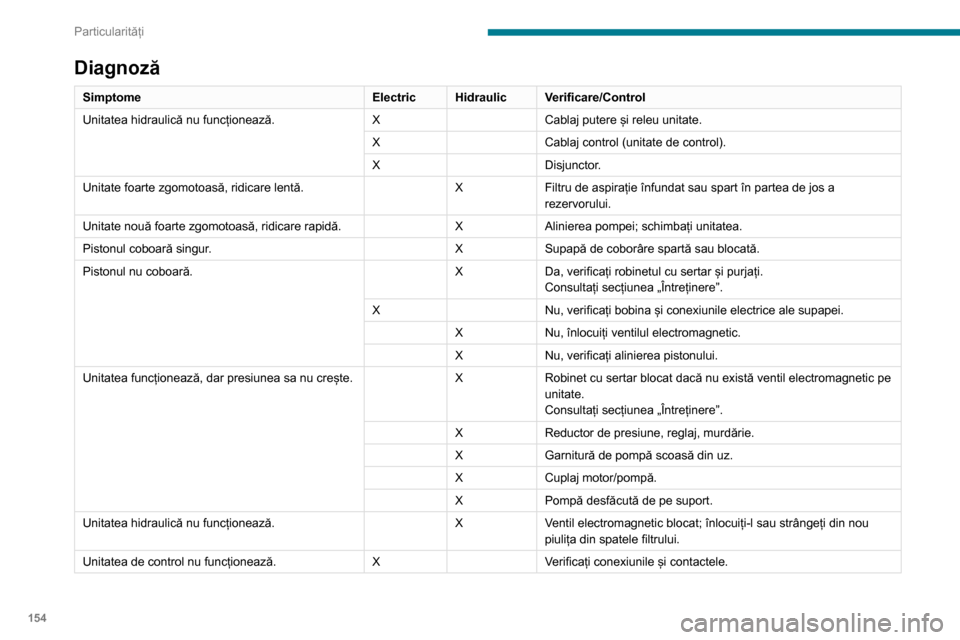

Diagnoză
SimptomeElectricHidraulic Verificare/Control
Unitatea hidraulică nu funcționează. XCablaj putere și releu unitate.
X Cablaj control (unitate de control).
X Disjunctor.
Unitate foarte zgomotoasă, ridicare lentă. XFiltru de aspirație înfundat sau spart în partea de jos a
rezervorului.
Unitate nouă foarte zgomotoasă, ridicare rapidă. XAlinierea pompei; schimbați unitatea.
Pistonul coboară singur. XSupapă de coborâre spartă sau blocată.
Pistonul nu coboară. XDa, verificați robinetul cu sertar și purjați.
Consultați secțiunea „Întreținere”.
X Nu, verificați bobina și conexiunile electrice ale supapei.
X Nu, înlocuiți ventilul electromagnetic.
X Nu, verificați alinierea pistonului.
Unitatea funcționează, dar presiunea sa nu crește. XRobinet cu sertar blocat dacă nu există ventil electromagnetic pe
unitate.
Consultați secțiunea „Întreținere”.
X Reductor de presiune, reglaj, murdărie.
X Garnitură de pompă scoasă din uz.
X Cuplaj motor/pompă.
X Pompă desfăcută de pe suport.
Unitatea hidraulică nu funcționează. XVentil electromagnetic blocat; înlocuiți-l sau strângeți din nou
piulița din spatele filtrului.
Unitatea de control nu funcționează. XVerificați conexiunile și contactele.

155
Particularități

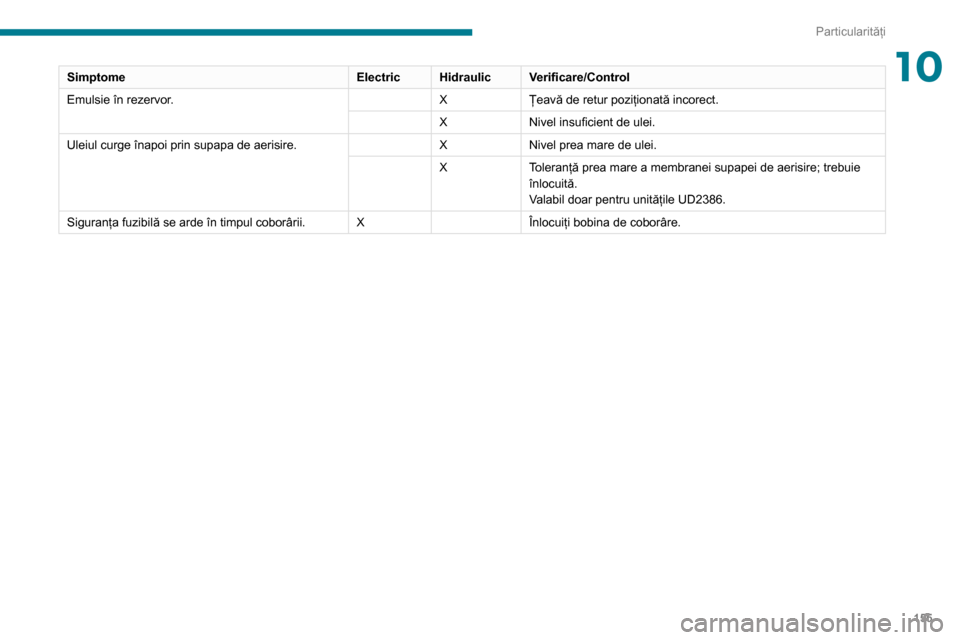

10SimptomeElectricHidraulic Verificare/Control
Emulsie în rezervor. XȚeavă de retur poziționată incorect.
X Nivel insuficient de ulei.
Uleiul curge înapoi prin supapa de aerisire. XNivel prea mare de ulei.
X Toleranță prea mare a membranei supapei de aerisire; trebuie
înlocuită.
Valabil doar pentru unitățile UD2386.
Siguranța fuzibilă se arde în timpul coborârii. XÎnlocuiți bobina de coborâre.

156
Sistem audio
Sistem audio

Sistemul audio multimedia -
Telefon Bluetooth
®
Sistemul este protejat, astfel încât să
funcționeze numai pe vehiculul dvs.
Din motive de siguranță, șoferul trebuie
să realizeze operațiile care necesită o
atenție crescută cu vehiculul oprit.
Când motorul este oprit, sistemul audio se
poate întrerupe după activarea modului
economie de energie, pentru a conserva
bateria.
Primii pași
Pornire/oprire, reglarea volumului.
Selectarea benzilor de frecvență FM și
AM.
Selectarea sursei USB sau AUX.
Afișarea listei de telefoane conectate.
Rotire: derularea printr-o listă sau
reglarea unui post de radio.
Apăsare: confirmarea opțiunii afișate pe ecran.
Afișarea informațiilor referitoare la postul de radio sau la sursa media în curs de
redare.
Selectarea posturilor de radio
preconfigurate.
FM-A, FM-B, FM-C, AM-A, AM-B, AM-C.
Afișarea meniului și reglarea opțiunilor.
Butoane radio 1 - 6:
Selectarea unui post de radio
preconfigurat.
Apăsare lungă: preconfigurarea unui post de
radio.
Redare aleatorie (shuffle)
Redare repetată.
Întreruperea/trecerea sunetului în pauză.
Căutarea automată a frecvenței
inferioare.
Selectarea piesei USB precedente.
Apăsare continuă: derulare rapidă înapoi.
Căutarea automată a frecvenței
superioare.
Selectarea piesei USB următoare.
Apăsare continuă: derulare rapidă înainte.
Abandonarea operațiunii curente. Revenire la nivelul imediat superior
(meniu sau folder).
Comenzi la volan
Activarea/dezactivarea funcției „pauză” a surselor USB/iPod, AUX și Bluetooth®.
Activarea/dezactivarea funcției de tăiere a
sonorului radio.
Activarea/dezactivarea microfonului în timpul
unei conversații telefonice.
Comutare în sus sau în jos: creșterea sau
micșorarea volumului pentru anunțurile
vocale și muzică, hands-free și cititorul de
mesaje text.
Activarea recunoașterii vocale. Suspendarea unui mesaj vocal pentru a
începe o nouă comandă vocală.
Suspendarea recunoașterii vocale.
Acceptarea primirii unui apel. Acceptarea unui al doilea apel primit și
punerea apelului activ în așteptare.
Activarea recunoașterii vocale pentru funcția
telefonului.
Suspendarea unui mesaj vocal pentru a da o altă comandă vocală.
Suspendarea recunoașterii vocale.
Radio, comutare în sus sau în jos: selectarea postului următor/anterior.
Radio, comutare continuă în sus sau în jos:
frecvențele sunt scanate în sus/jos până când
eliberați butonul.
Media, comutare în sus sau în jos: selectarea
piesei următoare/anterioare.
Media, comutare continuă în sus sau în jos:
derulare rapidă înainte/înapoi până când eliberați
butonul.
Refuzarea unui apel de intrare.Finalizarea apelului telefonic în curs de
desfășurare.
Radio
Selectarea unui post de
radio
Mediul exterior (dealuri, clădiri, tuneluri,
parcări subterane etc.) poate să
blocheze recepția, inclusiv în modul RDS.
Acest fenomen este normal în propagarea
undelor radio și nu indică sub nicio formă o
defecțiune a aparatului de radio din vehicul.
Apăsați butonul „RADIO” pentru a selecta
banda de frecvență FM sau AM.

157
Sistem audio
11Suspendarea unui mesaj vocal pentru a da o altă
comandă vocală.
Suspendarea recunoașterii vocale.
Radio, comutare în sus sau în jos:
selectarea postului următor/anterior.
Radio, comutare continuă în sus sau în jos:
frecvențele sunt scanate în sus/jos până când
eliberați butonul.
Media, comutare în sus sau în jos: selectarea
piesei următoare/anterioare.
Media, comutare continuă în sus sau în jos:
derulare rapidă înainte/înapoi până când eliberați
butonul.
Refuzarea unui apel de intrare.
Finalizarea apelului telefonic în curs de
desfășurare.
Radio
Selectarea unui post de
radio
Mediul exterior (dealuri, clădiri, tuneluri,
parcări subterane etc.) poate să
blocheze recepția, inclusiv în modul RDS.
Acest fenomen este normal în propagarea
undelor radio și nu indică sub nicio formă o
defecțiune a aparatului de radio din vehicul.
Apăsați butonul „RADIO” pentru a selecta banda de frecvență FM sau AM.
Apăsați scurt pe unul din butoane pentru a căuta automat o frecvență
joasă / înaltă.
Rotiți butonul pentru a căuta manual o
frecvență joasă / înaltă.
Apăsați pe rola de comandă pentru afișarea listei de posturi de radio locale.
Rotiți rola de comandă pentru a alege un post de
radio, apoi apăsați pentru a-l selecta.
Memorarea unui post de
radio
Apăsați butonul „RADIO” pentru a selecta banda de frecvență FM sau AM.
Apăsați butonul „A-B-C” pentru a selecta unul din cele trei seturi de posturi de radio
preconfigurate.
Țineți apăsat unul dintre butoane pentru a
preconfigura postul de radio curent.
Denumirea postului de radio este afișată
pe ecran și preconfigurarea este confirmată
printr-un semnal sonor.
Apăsați butonul „INFO” pentru afișarea informațiilor despre postul de radio
ascultat.
RDS
Dacă este afișat modul RDS, acesta
permite recepționare neîntreruptă a
postului prin urmărirea frecvenței. Totuși, în
unele condiții, este posibil ca un post RDS să
nu acopere întreaga țară. Întrucât posturile de
radio nu acoperă întregul teritoriu, în
momentul în care recepția este
necorespunzătoare, se trece la frecvența
postului regional.
Apăsați butonul „MENIU”.
Selectați „Regional”, apoi apăsați pentru
a activa sau a dezactiva modul RDS.
Frecvență alternativă (FA)
Selectați „Frecvență alternativă (FA)”,
apoi apăsați pentru a activa sau dezactiva
frecvența.
Când este activată funcția „ Regional”,
sistemul poate căuta în orice moment
cea mai bună frecvență disponibilă.
Ascultarea mesajelor TA
Funcția TA (Trafic Announcement)
acordă prioritate ascultării mesajelor de
avertizare TA. Este activă numai dacă se
recepționează corect post de radio care emite
acest tip de mesaje. Imediat ce se primesc
informații despre trafic, redarea media se
întrerupe automat pentru a difuza mesajul TA.
Redarea media se reia imediat după
terminarea mesajului.
Apăsați butonul „MENIU”.

158
Sistem audio
Selectați „Informații trafic (TA)”, apoi
apăsați pentru a activa sau a dezactiva
primirea anunțurilor din trafic.
Media
Conector USB
Introduceți memoria USB sau conectați
dispozitivul cu un cablu adecvat
(nefurnizat) la portul USB din compartimentul
de depozitare central, dedicat transferului de
date către sistem.
Pentru a proteja sistemul, nu utilizați
multiplicatoare de port USB.
Sistemul își formează liste de redare (în
memoria temporară), ceea ce poate dura între
câteva secunde și mai multe minute, la prima
conectare.
Cu cât sunt mai puține fișiere (altele decât cele
cu muzică) și mai puține foldere, cu atât se
reduce timpul de așteptare.
Listele de redare se actualizează la fiecare
punere a contactului și la fiecare conectare a
unei memorii USB. Listele sunt memorate: fără
intervenție în cadrul acestor liste, timpul de
încărcare va fi mai mic.
Conector USB
Amplasat în consola centrală, acest
conector este utilizat numai pentru alimentarea sau reîncărcarea dispozitivul portabil
conectat.
Priza Auxiliary (AUX)
Conectați dispozitivul mobil (MP3 player
etc.) la priza jack auxiliară, utilizând un
cablu audio (nefurnizat).
Reglați întâi volumul echipamentului portabil (la
nivel ridicat). Reglați apoi volumul sistemului
audio.
Comenzile sunt gestionate din dispozitivul mobil.
Funcțiile dispozitivului conectat la priza „AUX”
sunt gestionate direct de acest dispozitiv. Drept
urmare, comenzile de pe panoul de comandă
și cele de pe volan nu pot fi folosite pentru a
schimba piesele/folderele/listele de redare, nici
pentru a porni/opri/trece în pauză redarea.
Nu lăsați cablul dispozitivului portabil conectat la
priza „AUX” atunci când nu îl utilizați, pentru a nu
auzi zgomote din difuzoare.
Informații și recomandări
Sistemul este compatibil cu dispozitive de
stocare în masă USB, dispozitive BlackBerry®
și playere Apple®, prin porturile USB. Cablul
adaptor nu este furnizat.
Celelalte periferice, nerecunoscute de sistem la
conectare, trebuie conectate la priza auxiliară cu
un cablu Jack (se cumpără separat).
Este recomandat să folosiți nume de fișiere
cu mai puțin de 20 caractere, fără caractere
speciale (de exemplu, " " ? . ; ù) pentru a evita
problemele de citire sau de afișare.
Utilizați numai stickuri de memorie USB
formatate FAT 32 (File Allocation Table, tabel de
alocare a fișierelor).
Pentru a proteja sistemul, nu utilizați
multiplicatoare de port USB.
Sistemul nu funcționează cu două
dispozitive identice conectate simultan
(două memorii, două playere Apple
®), dar
este posibilă conectarea unei memorii USB și
a unui player Apple
® în același timp.
Se recomandă să utilizați cabluri USB
oficiale Apple® pentru a garanta o
utilizare corespunzătoare.
Conectare playere Apple®
Conectați playerul Apple® la conectorul
USB, utilizând un cablu adecvat (se
cumpără separat).
Redarea începe automat.
Controlul se face prin comenzile sistemului
audio.
Clasificarea disponibilă este cea a
echipamentului portabil conectat (artist/
albume/genuri/piese/liste de redare/cărți
audio/podcasturi).
Clasificarea implicită este sortarea după
artist. Pentru a schimba clasificarea utilizată,
reveniți la primul nivel al meniului și apoi
selectați clasificarea dorită (liste de redare, de
exemplu) și confirmați pentru a naviga în listă la piesa dorită.
Este posibil ca versiunea software a
sistemului audio să nu fie compatibilă cu
modelul dvs. de player Apple
®.
Telefon
Împerecherea unui telefon
Bluetooth
®
Din motive de siguranță și pentru că
necesită o atenție susținută din partea
șoferului, operațiile de asociere a unui telefon
mobil Bluetooth
® cu sistemul „mâini libere” al
sistemului audio trebuie realizate cu
vehiculul oprit .
Activați funcția Bluetooth
® a telefonului și
asigurați-vă că acesta este „vizibil pentru toți”
(configurarea telefonului).
Apăsați butonul „Telefon”.
Dacă niciun telefon nu a fost asociat
cu sistemul, pe ecran se afișează o pagină
specială.
Selectați „Conectare tel.” pentru a iniția
procedura de asociere și căutați numele
sistemului pe telefonul mobil.
* Dacă telefonul este complet compatibil
