2020 Peugeot 508 Návod k obsluze (in Czech)

159
Praktické informace
7– Pokud k vypnutí jističe nedošlo, nabíjecí kabel již nepoužívejte a obraťte se na prodejce
PEUGEOT či kvalifikovaný servis.
Doporučení na štítku řídicí jednotky
1.Před použitím si přečtěte příručku.
2. Nesprávné použití tohoto nabíjecího kabelu
může způsobit požár, poškození majetku
nebo vážné zranění či usmrcení elektrickým
proudem!
3. Vždy používejte správně uzemněnou
síťovou zásuvku chráněnou zařízením se
zbytkovým proudem 30 mA.
4.Vždy používejte elektrickou zásuvku
chráněnou vhodným jističem pro jmenovitý
proud el. obvodu.
5. Elektrická zásuvka, zástrčka a kabely
nesmějí nést hmotnost řídicí jednotky.
6. Je-li tento nabíjecí kabel vadný nebo
jakýmkoli způsobem poškozený, nikdy jej
nepoužívejte. 7.
Tento nabíjecí kabel nikdy nezkoušejte
opravit ani otevřít. V nabíjecím kabelu nejsou žádné opravitelné díly - je-li
poškozený, vyměňte jej za nový.
8. Tento nabíjecí kabel nikdy neponořujte do
vody.
9. Tento nabíjecí kabel nikdy nepoužívejte
spolu s prodlužovacím kabelem, rozdvojkou, měničem napětí ani poškozenou elektrickou
zásuvkou.
10. Zástrčku nikdy neodpojujte ze zásuvky za
účelem zastavení nabíjení.
11 . Je-li konektor zamknutý do vozidla, nikdy jej
nevytahujte násilím.
12. Jsou-li síťová zásuvka nebo nabíjecí kabel
horké na dotek, okamžitě zastavte nabíjení
zamknutím a odemknutím vozidla pomocí
klíče dálkového ovladače.
13. Tento nabíjecí kabel obsahuje součásti,
které mohou způsobit elektrický oblouk či
jiskry. Nevystavujte jej hořlavým parám.
14. Tento nabíjecí kabel používejte pouze
s vozidly PEUGEOT.
15.Kabel nikdy nezapojujte do síťové zásuvky
(ani jej nevytahujte ze síťové zásuvky)
mokrýma rukama.
Nabíjení trakční baterie
(hybridní pohon)
Pro úplné nabití dodržujte postup nabíjení bez
jeho přerušení, dokud se automaticky neukončí.
Nabíjení může být okamžité či odložené.
Odložené nabíjení se nastavuje pomocí dotykové obrazovky nebo aplikace
MyPeugeot.
Je-li do konektoru na vozidle zapojen
nabíjecí kabel, jako bezpečnostní
opatření nelze motor startovat. Na přístrojové
desce je zobrazena výstraha.
Průběh nabíjení lze sledovat na přístrojové
desce. Po přepnutí přístrojové desky do
pohotovostního režimu lze tyto údaje znovu
zobrazit odemknutím vozidla či otevřením dveří.
Pro sledování procesu nabíjení je také
možné použít aplikaci MyPeugeot.
Více informací o dálkově ovládaných
funkcích viz příslušná kapitola.
Bezpečnostní upozornění
Hybridní vozidla byla vyvinuta v souladu s doporučeními pro maximální limity elektromagnetického pole stanovenými komisí
ICNIRP (International Commission on Non-
Ionizing Radiation Protection - směrnice z roku 1998).

160
Praktické informace
Rozsvícení červeného indikátoru v poklopu signalizuje, že zástrčka je zamknutá.
Odpojení

Před odpojením zástrčky od nabíjecího
konektoru:
► Je-li vozidlo odemknuto, zamkněte jej a
znovu odemkněte.
► Je-li vozidlo zamknuto, odemkněte jej.Pro potvrzení odemknutí zástrčky zhasne červený indikátor v poklopu.► Nabíjecí zástrčku odpojte do 30 sekund.
Domácí nabíjení (režim 2)
Ukončení nabíjení je potvrzeno trvalým
rozsvícením zeleného indikátoru CHARGE na
řídicí jednotce a trvalým rozsvícením zelených
světelných indikátorů v poklopu.► Po odpojení sejměte ochranný kryt ze zástrčky a zavřete poklop nabíjecího konektoru.► Odpojte nabíjecí kabel řídicí jednotky z domácí zásuvky.
Zrychlené nabíjení (režim 3)
Ukončení nabíjení je potvrzeno jednotkou
pro zrychlené nabíjení (Wallbox) a trvalým
rozsvícením zelených světelných indikátorů
v poklopu.
Osoby s kardiostimulátory nebo ekvivalentními zařízeními musejí konzultovat s lékařem jakákoli vhodná bezpečnostní opatření, nebo se obrátit na
výrobce implantovaného elektronického zařízení
a ověřit, že je zaručena jeho činnost v prostředí v souladu se směrnicemi ICNIRP.
V případě pochybnostíBěhem nabíjení nezůstávejte uvnitř či
poblíž vozidla, poblíž nabíjecího kabelu nebo
nabíjecí jednotky, a to ani na krátkou dobu.
Před nabíjenímV závislosti na kontextu:► Nechte revizního elektrotechnika ověřit, že použitý elektrický systém splňuje platné normy a že je kompatibilní s vozidlem.► Nechte revizního elektrotechnika nainstalovat speciální domácí zásuvku nebo
jednotku pro zrychlené nabíjení (Wallbox)
kompatibilní s vozidlem.Používejte nabíjecí kabel dodaný spolu
s vozidlem.
(Během nabíjení)
Nikdy nepracujte pod kapotou:
– Určitá místa zůstávají velmi horká třeba i hodinu po ukončení nabíjení - riziko popálení!– Ventilátor se může kdykoli spustit - riziko pořezání či uškrcení!
Po nabíjení
Ověřte, že je zavřen poklop nabíjecího
konektoru.
Nikdy nenechávejte kabel zapojený do
domácí zásuvky - riziko zkratu nebo usmrcení
elektrickým proudem v případě kontaktu s vodou či ponoření do vody!
Postup nabíjení
Připojení
► Před nabíjením ověřte, že je volicí páka v režimu P a vypnuté zapalování – jinak není
nabíjení možné.
► Otevřete poklop nabíjecího konektoru stisknutím tlačítka a zajistěte, aby na nabíjecím
konektoru nebyla žádná cizí tělesa.
Světelné indikátory v poklopu se rozsvítí bíle.
Domácí nabíjení (režim 2)


► Nejprve zapojte nabíjecí kabel z řídicí jednotky do domácí zásuvky.
Po připojení se krátce rozsvítí všechny indikátory
na řídicí jednotce a pak zůstane zeleně svítit
pouze indikátor POWER.
► Sejměte ochranné víčko z nabíjecí zástrčky.► Zasuňte zástrčku do nabíjecího konektoru.Začátek nabíjení se potvrdí blikáním zelených
světelných indikátorů v poklopu a zeleným
blikáním indikátoru CHARGE na řídicí jednotce.
Pokud tomu tak není, nabíjení nezačalo.
Zopakujte postup a ujistěte se, že vše je řádně
připojeno.
Červený indikátor v poklopu se rozsvítí, čímž se
potvrdí zamknutí zástrčky.
Zrychlené nabíjení (režim 3)

► Postupujte podle pokynů k použití jednotky pro zrychlené nabíjení (Wallbox).► Sejměte ochranné víčko z nabíjecí zástrčky.► Zasuňte zástrčku do nabíjecího konektoru.Začátek nabíjení se potvrdí blikáním zelených
světelných indikátorů v poklopu.
Pokud tomu tak není, nabíjení nezačalo.
Zopakujte postup a ujistěte se, že vše je řádně
připojeno.

161
Praktické informace
7Rozsvícení červeného indikátoru v poklopu
signalizuje, že zástrčka je zamknutá.
Odpojení

Před odpojením zástrčky od nabíjecího
konektoru:
► Je-li vozidlo odemknuto, zamkněte jej a
znovu odemkněte.
► Je-li vozidlo zamknuto, odemkněte jej.Pro potvrzení odemknutí zástrčky zhasne červený indikátor v poklopu.► Nabíjecí zástrčku odpojte do 30 sekund.
Domácí nabíjení (režim 2)
Ukončení nabíjení je potvrzeno trvalým
rozsvícením zeleného indikátoru CHARGE na
řídicí jednotce a trvalým rozsvícením zelených
světelných indikátorů v poklopu.► Po odpojení sejměte ochranný kryt ze zástrčky a zavřete poklop nabíjecího konektoru.► Odpojte nabíjecí kabel řídicí jednotky z domácí zásuvky.
Zrychlené nabíjení (režim 3)
Ukončení nabíjení je potvrzeno jednotkou
pro zrychlené nabíjení (Wallbox) a trvalým
rozsvícením zelených světelných indikátorů
v poklopu.
► Po odpojení zavěste zástrčku na nabíjecí jednotku a zavřete poklop nabíjecího konektoru.
Odložené nabíjení
Nabíjení se standardně zahájí po připojení
zástrčky. Odložené nabíjení lze naprogramovat.
Nastavení
► V nabídce Hybridní na dotykové
obrazovce zvolte záložku Nabíjení.
► Nastavte čas zahájení nabíjení.► Stiskněte OK.Nastavení se uloží v systému.Funkci odloženého nabíjení lze naprogramovat také chytrým telefonem
pomocí aplikace MyPeugeot.
Více informací o dálkově ovládaných funkcích
viz příslušná kapitola.
Aktivace
► Připojte vozidlo k požadovanému nabíjecímu zařízení.► Zaktivujte systém stisknutím tohoto tlačítka v poklopu do jedné minuty
(potvrzeno světelnými indikátory, které se
rozsvítí modře).
Tažné zařízení
Rozdělení nákladu► Umístěte náklad v přívěsu tak, aby se nejtěžší předměty nacházely co nejblíže nápravě
a svislé zatížení na kouli bylo blízko přípustného
maxima, aniž by došlo k jeho překročení.
Hustota vzduchu klesá s nadmořskou výškou a tím snižuje výkon motoru. Maximální tažné zatížení musí být sníženo o 10 % na 1 000 metrů nadmořské výšky.
Používejte originální tažná zařízení a
kabelové svazky schválené společností
PEUGEOT. Doporučujeme je nechat
namontovat prodejcem PEUGEOT či
kvalifikovaným servisem.
Nejsou-li namontovány prodejcem PEUGEOT,
musejí být stále namontovány podle pokynů
výrobce vozidla.
Důležité: je-li tažné zařízení namontováno u
bezdotykového ovládání zadních výklopných
dveří mimo síť prodejců PEUGEOT, je
nezbytné navštívit prodejce PEUGEOT
či kvalifikovaný servis a nechat znovu
zkalibrovat detekční systém. Riziko poruchy
bezdotykového funkce!
Během použití schváleného tažného systému
se automaticky deaktivují některé asistenční
funkce pro řízení nebo manévrování.
Dodržujte maximální povolené tažné zatížení, jak je uvedeno v technickém průkazu vozidla, na štítku výrobce a v kapitole Technické charakteristiky této příručky.
Dodržení maximálního povoleného
svislého zatížení na kouli tažného zařízení
také zahrnuje použití příslušenství (nosiče
jízdních kol, boxy atd.).

162
Praktické informace


► Zvedněte kryt elektrické zásuvky a připojte zástrčku přívěsu či nosného zařízení.► Bezpečnostní kabel přívěsu připojte ke kroužku v ramenu kulové hlavice.
Sklopená poloha
Když se tažný systém nepoužívá,
doporučujeme kulovou hlavici sklopit.
V případě nárazu zezadu může být poškození vozidla s nesklopenou kulovou hlavicí horší.
Kulová hlavice odaretována a zásuvka odpojena:

'RGU

163

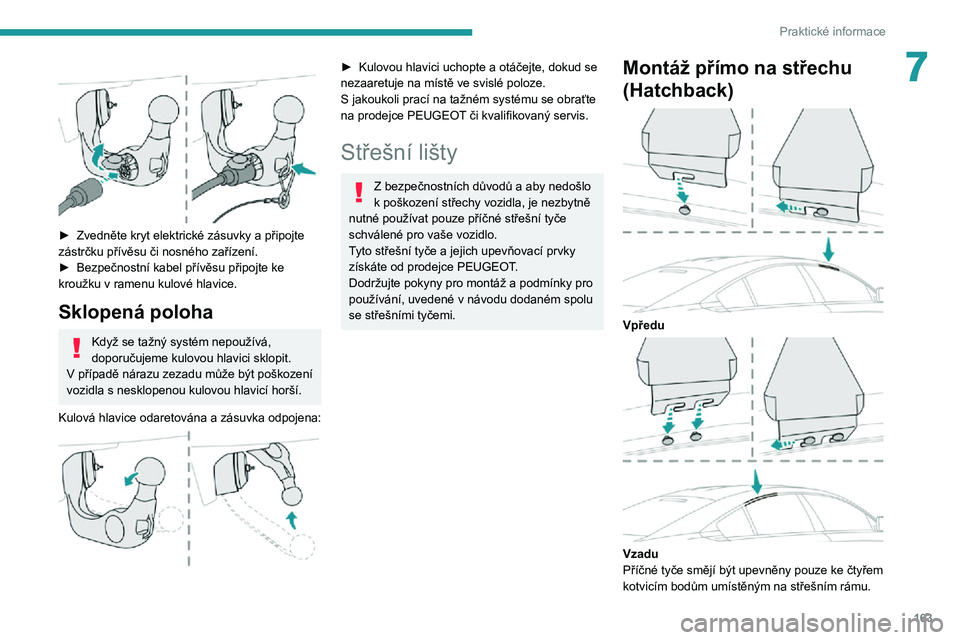

Praktické informace
7

► Zvedněte kryt elektrické zásuvky a připojte zástrčku přívěsu či nosného zařízení.► Bezpečnostní kabel přívěsu připojte ke kroužku v ramenu kulové hlavice.
Sklopená poloha
Když se tažný systém nepoužívá,
doporučujeme kulovou hlavici sklopit.
V případě nárazu zezadu může být poškození vozidla s nesklopenou kulovou hlavicí horší.
Kulová hlavice odaretována a zásuvka odpojena:

► Kulovou hlavici uchopte a otáčejte, dokud se nezaaretuje na místě ve svislé poloze.S jakoukoli prací na tažném systému se obraťte na prodejce PEUGEOT či kvalifikovaný servis.
Střešní lišty
Z bezpečnostních důvodů a aby nedošlo k poškození střechy vozidla, je nezbytně nutné používat pouze příčné střešní tyče
schválené pro vaše vozidlo.
Tyto střešní tyče a jejich upevňovací prvky získáte od prodejce PEUGEOT.
Dodržujte pokyny pro montáž a podmínky pro
používání, uvedené v návodu dodaném spolu
se střešními tyčemi.
Montáž přímo na střechu
(Hatchback)


Vpředu

Vzadu
Příčné tyče smějí být upevněny pouze ke čtyřem
kotvicím bodům umístěným na střešním rámu.

164
Praktické informace
Respektujte nařízení a předpisy pro používání sněhových řetězů specifické pro danou zemi a maximální povolenou rychlost.
Používejte pouze řetězy, které jsou uzpůsobené
danému typu kol vozidla: Rozměry původních pneumatik Maximální rozměr
článku
215/60 R16 9 mm
215/55 R17 9 mm
235/45 R18 Nevhodné pro řetězy
(se standardními řetězy)
235/40 R19 Nevhodné pro řetězy
(se standardními řetězy)
Více informací o sněhových řetězech vám
poskytne prodejce PEUGEOT nebo kvalifikovaný
servis.
Doporučení týkající se
montáže
► K nasazení sněhových řetězů během cesty, odstavte vozidlo na rovném povrchu, na kraji
silnice.
► Zatáhněte parkovací brzdu a případně zajistěte kola klíny, abyste zabránili vozidlu v
pohybu.
Tyto body jsou zakryty těsněním dveří; pro
přístup ke kotvicímu bodu zvedněte těsnění.
Úchyty střešních tyčí mají drážku pro uchycení
v kolíku každého kotvicího bodu.
Montáž podélných střešních
tyčí (SW)


Příčné střešní tyče je třeba na podélných střešních tyčích připevnit v místech označených vyraženou značkou.
Maximální zatížení nákladem
rozděleným na příčnících při výšce
nákladu do 40 cm (vyjma nosiče jízdních kol): 80 kg.
Jelikož se tato hodnota může měnit, ověřte
maximální nosnost, která je uvedena
v návodu dodaném se střešními lištami.
Jestliže výška nákladu překračuje 40 cm,
přizpůsobte rychlost vozidla profilu vozovky,
aby nedošlo k poškození střešních tyčí a úchytů na vozidle.Seznamte se s legislativou platnou v dané zemi a dodržujte předpisy upravující přepravu předmětů delších než vozidlo.
Doporučení
Náklad rozdělujte rovnoměrně a dbejte
přitom na to, aby nedošlo k přetížení jedné ze stran.
Nejtěžší předměty uložte co nejblíže ke
střeše.
Náklad řádně zajistěte.
Jeďte opatrně: zvýšená bude zejména
citlivost na boční vítr a to může ovlivnit
stabilitu vozidla.
Pravidelně kontrolujte bezpečnost a utažení střešních tyčí, přinejmenším před každou
cestou.
Jakmile střešní nosič nebudete potřebovat,
sejměte jej.
Střešní box
Pro kompatibilní upevňovací prvky
se obraťte na prodejce PEUGEOT či
kvalifikovaný servis.


Střešní okno
Když používáte střešní tyče,
nepoužívejte střešní okno - riziko vážného
poškození!
Nosič jízdních kol /
příslušenství
Nosič příslušenství neupevňujte na zadní
výklopné dveře.
Sněhové řetězy
Sněhové řetězy zlepšují přilnavost a chování vozidla při brzdění v zimních podmínkách.
Sněhové řetězy smějí být montovány
pouze na přední kola. Nikdy se nesmějí
montovat na rezervní kolo „dojezdového“
typu.

165
Praktické informace
7Respektujte nařízení a předpisy pro používání sněhových řetězů specifické pro danou zemi a maximální povolenou rychlost.
Používejte pouze řetězy, které jsou uzpůsobené
danému typu kol vozidla:
Rozměry původních pneumatik Maximální rozměr
článku
215/60 R16 9 mm
215/55 R17 9 mm
235/45 R18 Nevhodné pro řetězy
(se standardními řetězy)
235/40 R19 Nevhodné pro řetězy
(se standardními řetězy)
Více informací o sněhových řetězech vám
poskytne prodejce PEUGEOT nebo kvalifikovaný
servis.
Doporučení týkající se
montáže
► K nasazení sněhových řetězů během cesty , odstavte vozidlo na rovném povrchu, na kraji
silnice.
► Zatáhněte parkovací brzdu a případně zajistěte kola klíny, abyste zabránili vozidlu v
pohybu.
► Nasaďte sněhové řetězy dle pokynů dodaných jejich výrobcem.► Opatrně se rozjeďte a chvíli popojíždějte, aniž byste přitom překročili rychlost 50 km/h.► Zastavte vozidlo a ověřte, zda jsou sněhové řetězy správně napnuté.
Doporučujeme vám, abyste si vyzkoušeli
nasazování sněhových řetězů před
odjezdem, na rovném a suchém povrchu.
Nejezděte s nasazenými sněhovými řetězy na vozovce bez sněhu, abyste
nepoškozovali pneumatiky vozidla ani povrch
vozovky. Pokud je vozidlo vybaveno disky kol
z lehkých slitin, ujistěte se, že žádná část
sněhového řetězu nebo úchytů není
v kontaktu s ráfkem.
Hybridní vozidla
Sněhové řetězy je povoleno používat
pouze na předních kolech .
Režim úspory energie
Tento systém řídí dobu použití určitých funkcí,
aby se zachovala dostatečná úroveň nabití
v baterii při vypnutém zapalování.Po vypnutí motoru můžete stále používat funkce,
jako jsou audiosystém a telematický systém,
stěrače, tlumená světla či stropní lampičky
– celková doba použití těchto funkcí je přibl. 40 minut.
Výběr režimu
Při přechodu do režimu úspory energie se zobrazí zpráva s potvrzením a aktivní funkce jsou uvedeny do pohotovostního režimu.
Probíhá-li v této době telefonní hovor, bude jej systém udržovat přibl. 10 minut
prostřednictvím systému handsfree
audiosystému.
Ukončení režimu
Tyto funkce se automaticky znovu zaktivují při
dalším použití vozidla.
Chcete-li tyto funkce obnovit okamžitě,
nastartujte motor a nechte jej běžet:
– méně než 10 minut pro použití zařízení přibližně 5 minut,– více než 10 minut pro použití zařízení přibližně 30 minut.K zajištění dostatečného nabití baterie nechte
motor běžet po stanovenou dobu.
Pro dobíjení baterie se motor nesmí opakovaně
vypínat a startovat znovu.
S vybitou baterií nelze motor nastartovat.Více informací o 12V baterii viz
příslušná kapitola.

166
Praktické informace
Zážehový motor

Vznětový motor

1.Nádržka kapaliny ostřikovačů
2. Nádrž na chladicí kapalinu motoru
3. Nádržka na brzdovou kapalinu
4. Baterie / pojistky
5. Odděleně umístěný ukostřený pól (-)
6. Pojistková skříňka
7. Vzduchový filtr
8. Uzávěr plnicího otvoru motorového oleje
9. Měrka motorového oleje
10. Odvzdušňovací čerpadlo *
11 . Odvzdušňovací šroub*
* V závislosti na motoru.
Režim snížení el. zátěže
vozidla
Tento systém spravuje použití určitých funkcí podle úrovně nabití, která ještě zbývá v baterii.Když je vozidlo v pohybu, funkce snížení el. zátěže dočasně deaktivuje určité funkce, jako
jsou klimatizace a vyhřívané zadní okno.
Jakmile to podmínky umožní, budou
deaktivované funkce automaticky znovu
aktivovány.
Kapota motoru
Další informace o aktivním motorovém
prostoru jsou uvedeny v příslušné kapitole.
Stop & Start
Před jakýmkoli zásahem pod kapotou
musíte vypnout zapalování, aby nedošlo ke
zranění kvůli automatické změně na režim
START (spuštění motoru).
Hybridní vozidla
Před prováděním jakékoli práce pod
kapotou je nezbytné vypnout zapalování
a ověřit, že na přístrojové desce nesvítí
kontrolka READY - riziko vážného zranění!
Umístění uvolňovací páčky kapoty v interiéru brání otevření kapoty v případě, že jsou přední levé dveře zavřené.
Je-li motor zahřátý, manipulujte s pojistkou kapoty opatrně (nebezpečí popálení), používejte chráněnou zónu.
Je-li kapota otevřená, dbejte na to, abyste
nepoškodili ovladač pro otevírání.
Při silném větru kapotu neotevírejte.
Chlazení motoru při zastavení
Po vypnutí motoru se může spustit
ventilátor chlazení motoru.
S předměty nebo částmi oděvu, které se mohou zachytit ve vrtuli ventilátoru,
zacházejte opatrně!
Otevření


► Zevnitř: přitáhněte k sobě ovládací páku umístěnou vlevo pod přístrojovou deskou.


► Zvenku: zvedněte bezpečnostní západku a
nazdvihněte kapotu.
Dvě samočinné vzpěry otevřou kapotu a drží ji
otevřenou.
Zavření
► Sklopte kapotu a těsně před zavřením ji pusťte.► Zkontrolujte její zaaretování.
Z důvodu přítomnosti elektrických zařízení pod kapotou je důrazně
doporučeno omezit jejich vystavení vodě
(déšť, mytí, atd.).
Motorový prostor
Zde zobrazený motor slouží jen jako příklad pro
ilustrativní účely.
Polohy následujících prvků se mohou lišit:
– Vzduchový filtr .– Měrka motorového oleje.– Uzávěr plnicího otvoru motorového oleje.– Nasávací čerpadlo.– Odvzdušňovací šroub.
