2020 PEUGEOT 3008 Betriebsanleitungen (in German)

223
Bei einer Panne
8

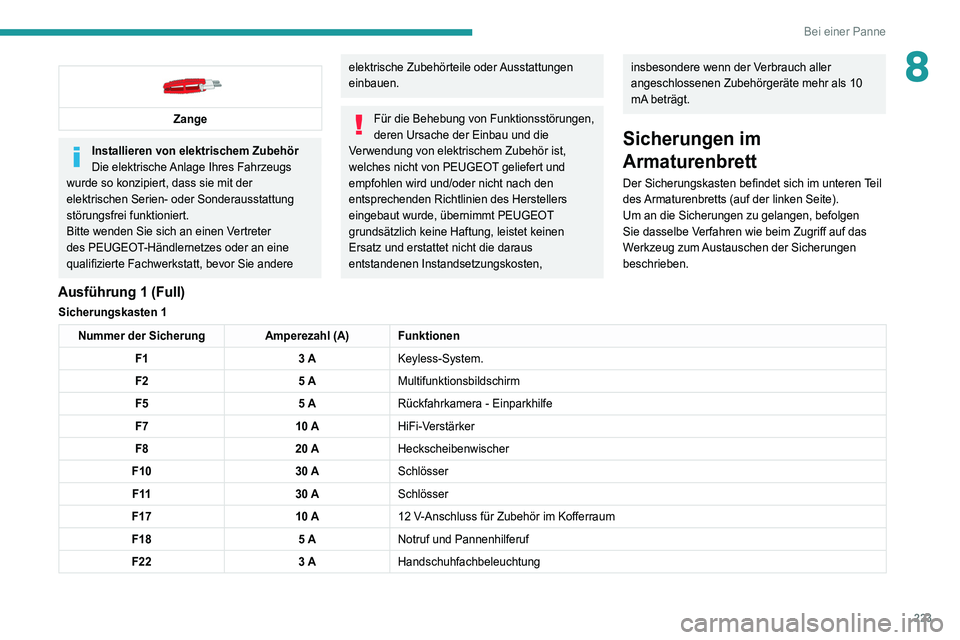

Zange
Installieren von elektrischem Zubehör
Die elektrische Anlage Ihres Fahrzeugs
wurde so konzipiert, dass sie mit der
elektrischen Serien- oder Sonderausstattung
störungsfrei funktioniert.
Bitte wenden Sie sich an einen Vertreter
des PEUGEOT-Händlernetzes oder an eine
qualifizierte Fachwerkstatt, bevor Sie andere
elektrische Zubehörteile oder Ausstattungen
einbauen.
Für die Behebung von Funktionsstörungen,
deren Ursache der Einbau und die
Verwendung von elektrischem Zubehör ist,
welches nicht von PEUGEOT geliefert und
empfohlen wird und/oder nicht nach den
entsprechenden Richtlinien des Herstellers
eingebaut wurde, übernimmt PEUGEOT
grundsätzlich keine Haftung, leistet keinen
Ersatz und erstattet nicht die daraus
entstandenen Instandsetzungskosten,
insbesondere wenn der Verbrauch aller
angeschlossenen Zubehörgeräte mehr als 10
mA beträgt.
Sicherungen im
Armaturenbrett
Der Sicherungskasten befindet sich im unteren Teil
des Armaturenbretts (auf der linken Seite).
Um an die Sicherungen zu gelangen, befolgen
Sie dasselbe Verfahren wie beim Zugriff auf das
Werkzeug zum Austauschen der Sicherungen
beschrieben.
Ausführung 1 (Full)
Sicherungskasten 1
Nummer der Sicherung Amperezahl (A) Funktionen
F1 3 AKeyless-System.
F2 5 AMultifunktionsbildschirm
F5 5 ARückfahrkamera - Einparkhilfe
F7 10 AHiFi-Verstärker
F8 20 AHeckscheibenwischer
F10 30 ASchlösser
F 11 30 ASchlösser
F17 10 A12
V-Anschluss für Zubehör im Kofferraum
F18 5 ANotruf und Pannenhilferuf
F22 3 AHandschuhfachbeleuchtung

224
Bei einer Panne
Nummer der SicherungAmperezahl (A) Funktionen
F26 3 AAnzeige der Warnleuchten für nicht angelegte Gurte
F27 3 ARegen-/Helligkeitssensor
F31 5 AAirbags
F33 15 A12
V-Anschluss für Zubehör vorne.
F35 5 AKombiinstrument
F36 20 AAudiosystem - Touchscreen - CD-Spieler - Audio-/Navigationssystem
Sicherungskasten 2
Nummer der Sicherung Amperezahl (A) Funktionen
F17 10 ASpeichern der Fahrpositionen
Ausführung 2 (Eco)
Nummer der Sicherung Amperezahl (A) Funktionen
F4 15 AHupe
F5 20 AWindschutzscheibenwaschpumpe
F6 20 AScheibenwaschpumpe hinten
F7 10 A12
V-Anschluss für Zubehör
F8 20 AHeckscheibenwischer
F10 30 ASchlösser
F 11 30 ASchlösser
F14 5 ASirene der Alarmanlage
F17 5 AKombiinstrument
F22 3 ARegen-/Helligkeitssensor

225
Bei einer Panne
8Nummer der SicherungAmperezahl (A) Funktionen
F24 5 ARückfahrkamera - Einparkhilfe
F25 5 AAirbags
F27 5 AAlarmanlage
F28 5 ANotruf und Pannenhilferuf
F29 20 AAudiosystem - Touchscreen - CD-Spieler - Audio-/Navigationssystem
F32 15 AZigarettenanzünder
F36 5 AHandschuhfachbeleuchtung
Sicherungen im Motorraum
Der Sicherungskasten befindet sich im Motorraum
neben der Batterie.
Zugang zu den Sicherungen

► Entriegeln Sie die beiden Riegel A .
► Nehmen Sie den Deckel ab.
►

Ersetzen Sie die Sicherung.
►


Schließen Sie nach dem
Austausch den Deckel
sorgfältig und verriegeln Sie die beiden Riegel
A, um die Dichtigkeit des Sicherungskastens zu
gewährleisten.
Ausführung 1 (Full)
Sicherungskasten 1
Nummer der Sicherung Amperezahl (A) Funktionen
F14 15 AScheibenwaschanlagenpumpe
F15 5 Adie Servolenkung,

226
Bei einer Panne

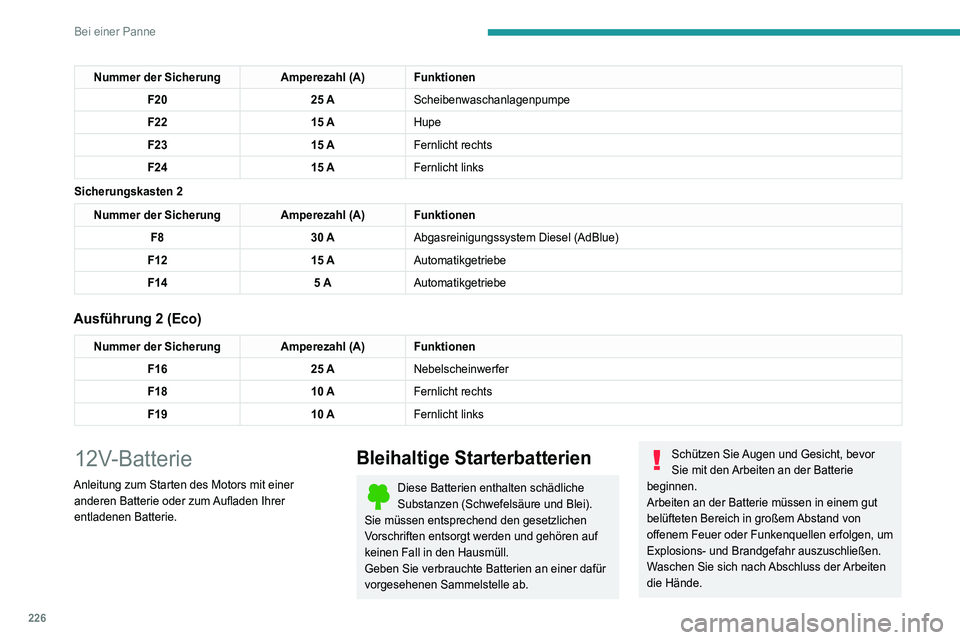

Nummer der SicherungAmperezahl (A) Funktionen
F20 25 AScheibenwaschanlagenpumpe
F22 15 AHupe
F23 15 AFernlicht rechts
F24 15 AFernlicht links
Sicherungskasten 2
Nummer der Sicherung Amperezahl (A) Funktionen
F8 30 AAbgasreinigungssystem Diesel (AdBlue)
F12 15 AAutomatikgetriebe
F14 5 AAutomatikgetriebe
Ausführung 2 (Eco)
Nummer der Sicherung Amperezahl (A) Funktionen
F16 25 ANebelscheinwerfer
F18 10 AFernlicht rechts
F19 10 AFernlicht links
12V-Batterie
Anleitung zum Starten des Motors mit einer
anderen Batterie oder zum Aufladen Ihrer
entladenen Batterie.
Bleihaltige Starterbatterien
Diese Batterien enthalten schädliche
Substanzen (Schwefelsäure und Blei).
Sie müssen entsprechend den gesetzlichen
Vorschriften entsorgt werden und gehören auf
keinen Fall in den Hausmüll.
Geben Sie verbrauchte Batterien an einer dafür
vorgesehenen Sammelstelle ab.
Schützen Sie Augen und Gesicht, bevor
Sie mit den Arbeiten an der Batterie
beginnen.
Arbeiten an der Batterie müssen in einem gut
belüfteten Bereich in großem Abstand von
offenem Feuer oder Funkenquellen erfolgen, um
Explosions- und Brandgefahr auszuschließen.
Waschen Sie sich nach Abschluss der Arbeiten
die Hände.

227
Bei einer Panne

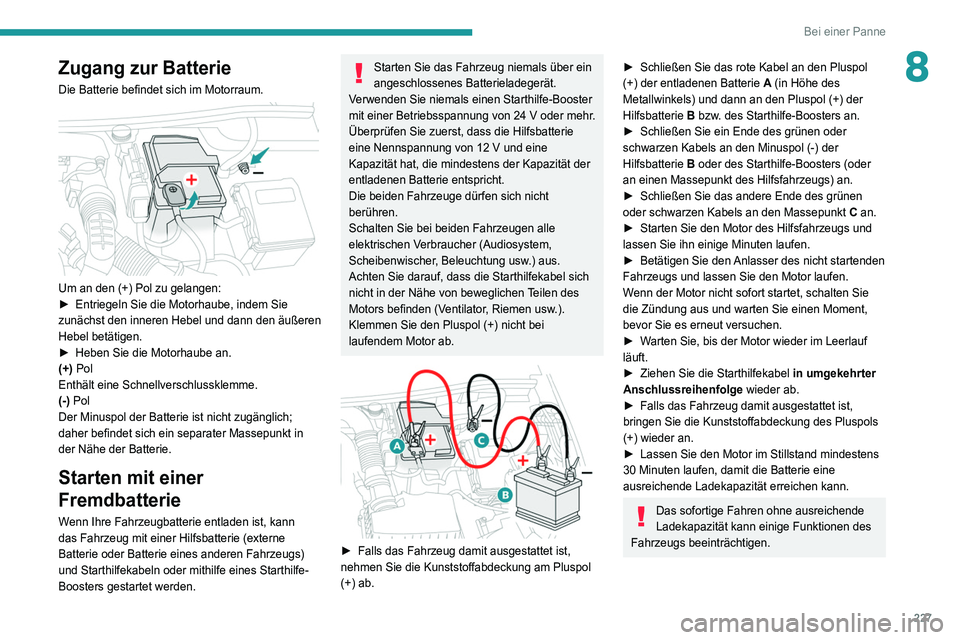

8Zugang zur Batterie
Die Batterie befindet sich im Motorraum.

Um an den (+) Pol zu gelangen:
► Entriegeln Sie die Motorhaube, indem Sie
zunächst den inneren Hebel und dann den äußeren
Hebel betätigen.
►

Heben Sie die Motorhaube an.
(+)

Pol
Enthält eine Schnellverschlussklemme.
(-) Pol
Der Minuspol der Batterie ist nicht zugänglich;
daher befindet sich ein separater Massepunkt in
der Nähe der Batterie.
Starten mit einer
Fremdbatterie
Wenn Ihre Fahrzeugbatterie entladen ist, kann
das Fahrzeug mit einer Hilfsbatterie (externe
Batterie oder Batterie eines anderen Fahrzeugs)
und Starthilfekabeln oder mithilfe eines Starthilfe-
Boosters gestartet werden.
Starten Sie das Fahrzeug niemals über ein
angeschlossenes Batterieladegerät.
Verwenden Sie niemals einen Starthilfe-Booster
mit einer Betriebsspannung von 24
V oder mehr.
Überprüfen Sie zuerst, dass die Hilfsbatterie
eine Nennspannung von 12
V und eine
Kapazität hat, die mindestens der Kapazität der
entladenen Batterie entspricht.
Die beiden Fahrzeuge dürfen sich nicht
berühren.
Schalten Sie bei beiden Fahrzeugen alle
elektrischen Verbraucher (Audiosystem,
Scheibenwischer, Beleuchtung usw.) aus.
Achten Sie darauf, dass die Starthilfekabel sich
nicht in der Nähe von beweglichen Teilen des
Motors befinden (Ventilator, Riemen usw.).
Klemmen Sie den Pluspol (+) nicht bei
laufendem Motor ab.


► Falls das Fahrzeug damit ausgestattet ist,
nehmen Sie die Kunststoffabdeckung am Pluspol
(+) ab.
► Schließen Sie das rote Kabel an den Pluspol
(+) der entladenen Batterie A
(in Höhe des
Metallwinkels) und dann an den Pluspol (+) der
Hilfsbatterie B bzw. des Starthilfe-Boosters an.
►

Schließen Sie ein Ende des grünen oder
schwarzen Kabels an den Minuspol (-) der
Hilfsbatterie B

oder des Starthilfe-Boosters (oder
an einen Massepunkt des Hilfsfahrzeugs) an.
►

Schließen Sie das andere Ende des grünen
oder schwarzen Kabels an den Massepunkt C

an.
►

Starten Sie den Motor des Hilfsfahrzeugs und
lassen Sie ihn einige Minuten laufen.
►


Betätigen Sie den
Anlasser des nicht startenden
Fahrzeugs und lassen Sie den Motor laufen.
Wenn der Motor nicht sofort startet, schalten Sie
die Zündung aus und warten Sie einen Moment,
bevor Sie es erneut versuchen.
►

W
arten Sie, bis der Motor wieder im Leerlauf
läuft.
►

Ziehen Sie die Starthilfekabel in umgekehrter
Anschlussreihenfolge

wieder ab.
►

Falls das Fahrzeug damit ausgestattet ist,
bringen Sie die Kunststoffabdeckung des Pluspols
(+) wieder an.
►


Lassen Sie den Motor im Stillstand mindestens
30 Minuten laufen, damit die Batterie eine
ausreichende Ladekapazität erreichen kann.
Das sofortige Fahren ohne ausreichende
Ladekapazität kann einige Funktionen des
Fahrzeugs beeinträchtigen.

228
Bei einer Panne
Versuchen Sie bei einem Automatikgetriebe
niemals, den Motor durch Anschieben des
Fahrzeugs zu starten.

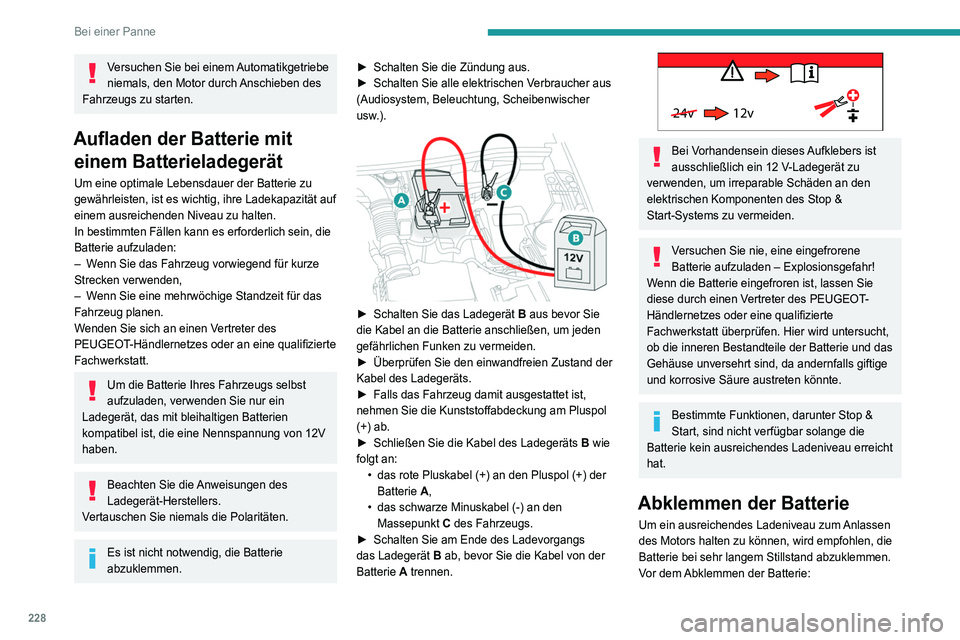

Aufladen der Batterie mit einem Batterieladegerät
Um eine optimale Lebensdauer der Batterie zu
gewährleisten, ist es wichtig, ihre Ladekapazität auf
einem ausreichenden Niveau zu halten.
In bestimmten Fällen kann es erforderlich sein, die
Batterie aufzuladen:
–

W
enn Sie das Fahrzeug vorwiegend für kurze
Strecken verwenden,
–

W
enn Sie eine mehrwöchige Standzeit für das
Fahrzeug planen.
Wenden Sie sich an einen Vertreter des
PEUGEOT-Händlernetzes oder an eine qualifizierte
Fachwerkstatt.
Um die Batterie Ihres Fahrzeugs selbst
aufzuladen, verwenden Sie nur ein
Ladegerät, das mit bleihaltigen Batterien
kompatibel ist, die eine Nennspannung von 12V
haben.
Beachten Sie die Anweisungen des
Ladegerät-Herstellers.
Vertauschen Sie niemals die Polaritäten.
Es ist nicht notwendig, die Batterie
abzuklemmen. ►

Schalten Sie die Zündung aus.
►

Schalten Sie alle elektrischen V
erbraucher aus
(Audiosystem, Beleuchtung, Scheibenwischer
usw.).


► Schalten Sie das Ladegerät B aus bevor Sie
die Kabel an die Batterie anschließen, um jeden
gefährlichen Funken zu vermeiden.
►

Überprüfen Sie den einwandfreien Zustand der
Kabel des Ladegeräts.
►


Falls das Fahrzeug damit ausgestattet ist,
nehmen Sie die Kunststoffabdeckung am Pluspol
(+) ab.
►


Schließen Sie die Kabel des Ladegeräts B

wie
folgt an: •

das rote Pluskabel (+) an den Pluspol (+) der
Batterie

A,
•

das schwarze Minuskabel (-) an den
Massepunkt

C des Fahrzeugs.
►

Schalten Sie am Ende des Ladevorgangs
das Ladegerät B

ab, bevor Sie die Kabel von der
Batterie A trennen.

24v 12v
Bei Vorhandensein dieses Aufklebers ist
ausschließlich ein 12 V-Ladegerät zu
verwenden, um irreparable Schäden an den
elektrischen Komponenten des Stop &
Start-Systems zu vermeiden.
Versuchen Sie nie, eine eingefrorene
Batterie aufzuladen – Explosionsgefahr!
Wenn die Batterie eingefroren ist, lassen Sie
diese durch einen Vertreter des PEUGEOT-
Händlernetzes oder eine qualifizierte
Fachwerkstatt überprüfen. Hier wird untersucht,
ob die inneren Bestandteile der Batterie und das
Gehäuse unversehrt sind, da andernfalls giftige
und korrosive Säure austreten könnte.
Bestimmte Funktionen, darunter Stop &
Start, sind nicht verfügbar solange die
Batterie kein ausreichendes Ladeniveau erreicht
hat.
Abklemmen der Batterie
Um ein ausreichendes Ladeniveau zum Anlassen
des Motors halten zu können, wird empfohlen, die
Batterie bei sehr langem Stillstand abzuklemmen.
Vor dem Abklemmen der Batterie:

229
Bei einer Panne

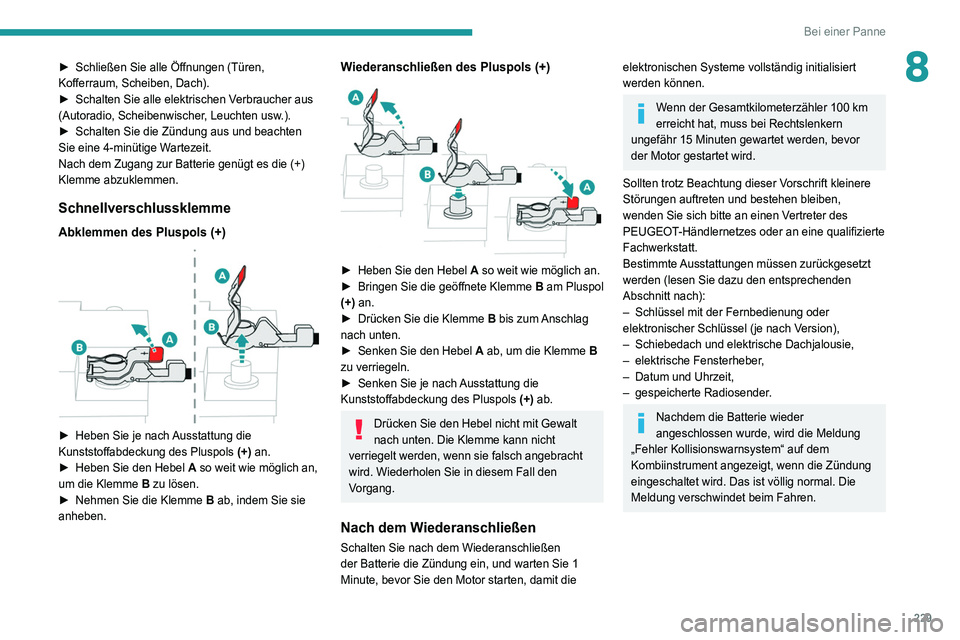

8► Schließen Sie alle Öffnungen (Türen,
Kofferraum, Scheiben, Dach).
►

Schalten Sie alle elektrischen V
erbraucher aus
(Autoradio, Scheibenwischer, Leuchten usw.).
►

Schalten Sie die Zündung aus und beachten
Sie eine 4-minütige W

artezeit.
Nach dem Zugang zur Batterie genügt es die (+)
Klemme abzuklemmen.
Schnellverschlussklemme
Abklemmen des Pluspols (+)

► Heben Sie je nach Ausstattung die
Kunststoffabdeckung des Pluspols (+) an.
►

Heben Sie den Hebel A

so weit wie möglich an,
um die Klemme B zu lösen.
►

Nehmen Sie die Klemme B

ab, indem Sie sie
anheben.
Wiederanschließen des Pluspols (+)

► Heben Sie den Hebel A so weit wie möglich an.
► Bringen Sie die geöffnete Klemme B
am Pluspol
(+) an.
►

Drücken Sie die Klemme B

bis zum Anschlag
nach unten.
►

Senken Sie den Hebel A

ab, um die Klemme B
zu verriegeln.
►

Senken Sie je nach
Ausstattung die
Kunststoffabdeckung des Pluspols (+) ab.
Drücken Sie den Hebel nicht mit Gewalt
nach unten. Die Klemme kann nicht
verriegelt werden, wenn sie falsch angebracht
wird. Wiederholen Sie in diesem Fall den
Vorgang.
Nach dem Wiederanschließen
Schalten Sie nach dem Wiederanschließen
der Batterie die Zündung ein, und warten Sie 1
Minute, bevor Sie den Motor starten, damit die
elektronischen Systeme vollständig initialisiert
werden können.
Wenn der Gesamtkilometerzähler 100 km
erreicht hat, muss bei Rechtslenkern
ungefähr 15 Minuten gewartet werden, bevor
der Motor gestartet wird.
Sollten trotz Beachtung dieser Vorschrift kleinere
Störungen auftreten und bestehen bleiben,
wenden Sie sich bitte an einen Vertreter des
PEUGEOT-Händlernetzes oder an eine qualifizierte
Fachwerkstatt.
Bestimmte Ausstattungen müssen zurückgesetzt
werden (lesen Sie dazu den entsprechenden
Abschnitt nach):
–

Schlüssel mit der Fernbedienung oder
elektronischer Schlüssel (je nach V

ersion),
–

Schiebedach und elektrische Dachjalousie,
–


elektrische Fensterheber
,
–

Datum und Uhrzeit,
–


gespeicherte Radiosender
.
Nachdem die Batterie wieder
angeschlossen wurde, wird die Meldung
„Fehler Kollisionswarnsystem“ auf dem
Kombiinstrument angezeigt, wenn die Zündung
eingeschaltet wird. Das ist völlig normal. Die
Meldung verschwindet beim Fahren.

230

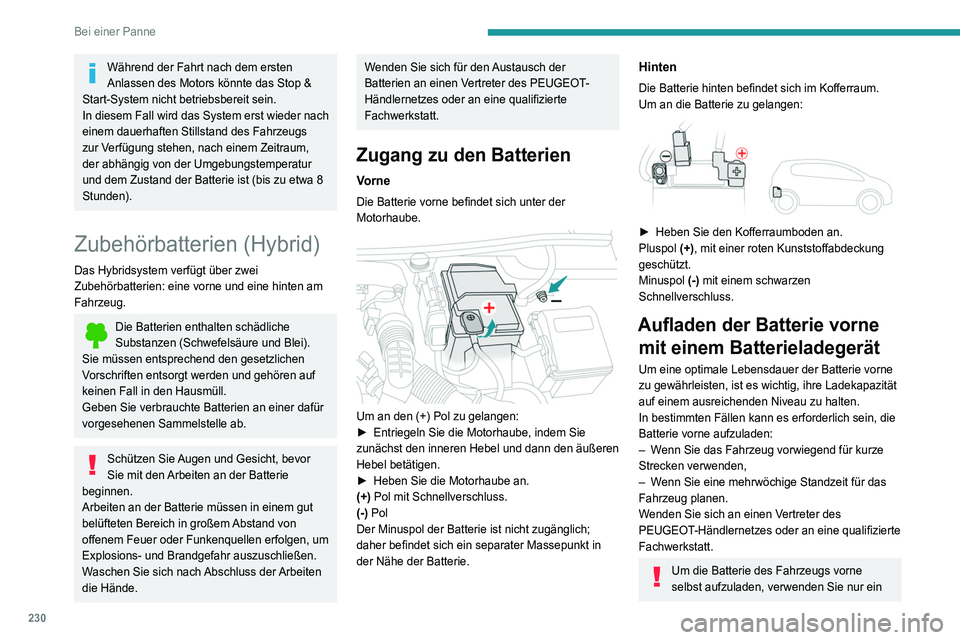

Bei einer Panne
Während der Fahrt nach dem ersten
Anlassen des Motors könnte das Stop &
Start-System nicht betriebsbereit sein.
In diesem Fall wird das System erst wieder nach
einem dauerhaften Stillstand des Fahrzeugs
zur Verfügung stehen, nach einem Zeitraum,
der abhängig von der Umgebungstemperatur
und dem Zustand der Batterie ist (bis zu etwa 8
Stunden).
Zubehörbatterien (Hybrid)
Das Hybridsystem verfügt über zwei
Zubehörbatterien: eine vorne und eine hinten am
Fahrzeug.
Die Batterien enthalten schädliche
Substanzen (Schwefelsäure und Blei).
Sie müssen entsprechend den gesetzlichen
Vorschriften entsorgt werden und gehören auf
keinen Fall in den Hausmüll.
Geben Sie verbrauchte Batterien an einer dafür
vorgesehenen Sammelstelle ab.
Schützen Sie Augen und Gesicht, bevor
Sie mit den Arbeiten an der Batterie
beginnen.
Arbeiten an der Batterie müssen in einem gut
belüfteten Bereich in großem Abstand von
offenem Feuer oder Funkenquellen erfolgen, um
Explosions- und Brandgefahr auszuschließen.
Waschen Sie sich nach Abschluss der Arbeiten
die Hände.
Wenden Sie sich für den Austausch der
Batterien an einen Vertreter des PEUGEOT-
Händlernetzes oder an eine qualifizierte
Fachwerkstatt.
Zugang zu den Batterien
Vorne
Die Batterie vorne befindet sich unter der
Motorhaube.


Um an den (+) Pol zu gelangen:
► Entriegeln Sie die Motorhaube, indem Sie
zunächst den inneren Hebel und dann den äußeren
Hebel betätigen.
►

Heben Sie die Motorhaube an.
(+)

Pol mit Schnellverschluss.
(-) Pol
Der Minuspol der Batterie ist nicht zugänglich;
daher befindet sich ein separater Massepunkt in
der Nähe der Batterie.
Hinten
Die Batterie hinten befindet sich im Kofferraum.
Um an die Batterie zu gelangen:


► Heben Sie den Kofferraumboden an.
Pluspol (+)
, mit einer roten Kunststoffabdeckung
geschützt.
Minuspol (-) mit einem schwarzen
Schnellverschluss.
Aufladen der Batterie vorne mit einem Batterieladegerät
Um eine optimale Lebensdauer der Batterie vorne
zu gewährleisten, ist es wichtig, ihre Ladekapazität
auf einem ausreichenden Niveau zu halten.
In bestimmten Fällen kann es erforderlich sein, die
Batterie vorne aufzuladen:
–

W
enn Sie das Fahrzeug vorwiegend für kurze
Strecken verwenden,
–

W
enn Sie eine mehrwöchige Standzeit für das
Fahrzeug planen.
Wenden Sie sich an einen Vertreter des
PEUGEOT-Händlernetzes oder an eine qualifizierte
Fachwerkstatt.
Um die Batterie des Fahrzeugs vorne
selbst aufzuladen, verwenden Sie nur ein
