2020 PEUGEOT 3008 Betriebsanleitungen (in German)

183

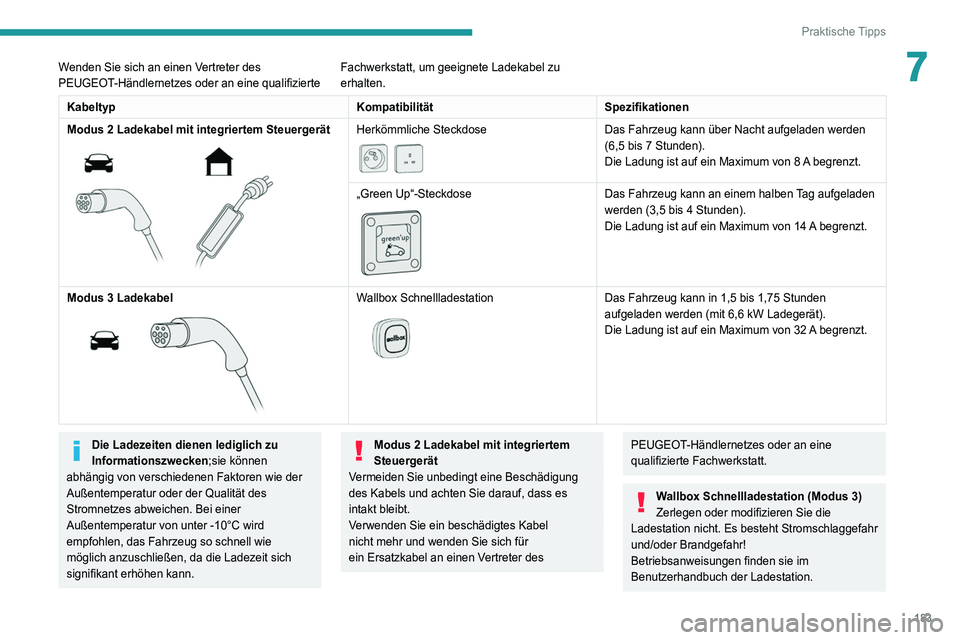

Praktische Tipps
7Wenden Sie sich an einen Vertreter des
PEUGEOT-Händlernetzes oder an eine qualifizierte Fachwerkstatt, um geeignete Ladekabel zu
erhalten.
Kabeltyp
KompatibilitätSpezifikationen
Modus 2 Ladekabel mit integriertem Steuergerät


Herkömmliche Steckdose

Das Fahrzeug kann über Nacht aufgeladen werden
(6,5 bis 7 Stunden).
Die Ladung ist auf ein Maximum von 8

A
begrenzt.
„Green Up“-Steckdose


Das Fahrzeug kann an einem halben Tag aufgeladen
werden (3,5 bis 4 Stunden).
Die Ladung ist auf ein Maximum von 14

A
begrenzt.
Modus 3 Ladekabel


Wallbox Schnellladestation

Das Fahrzeug kann in 1,5 bis 1,75 Stunden
aufgeladen werden (mit 6,6 kW Ladegerät).
Die Ladung ist auf ein Maximum von 32

A
begrenzt.
Die Ladezeiten dienen lediglich zu
Informationszwecken;sie können
abhängig von verschiedenen Faktoren wie der
Außentemperatur oder der Qualität des
Stromnetzes abweichen. Bei einer
Außentemperatur von unter -10°C wird
empfohlen, das Fahrzeug so schnell wie
möglich anzuschließen, da die Ladezeit sich
signifikant erhöhen kann. Modus 2 Ladekabel mit integriertem
Steuergerät
Vermeiden Sie unbedingt eine Beschädigung
des Kabels und achten Sie darauf, dass es
intakt bleibt.
Verwenden Sie ein beschädigtes Kabel
nicht mehr und wenden Sie sich für
ein Ersatzkabel an einen Vertreter des PEUGEOT-Händlernetzes oder an eine
qualifizierte Fachwerkstatt.
Wallbox Schnellladestation (Modus 3)
Zerlegen oder modifizieren Sie die
Ladestation nicht. Es besteht Stromschlaggefahr
und/oder Brandgefahr!
Betriebsanweisungen finden sie im
Benutzerhandbuch der Ladestation.

184
Praktische Tipps

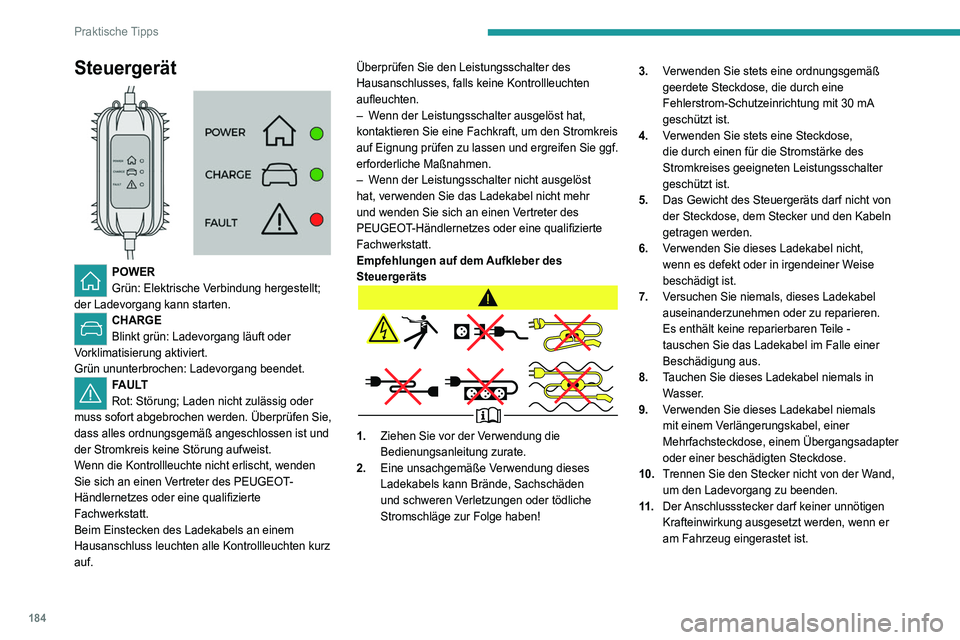

Steuergerät

POWER
Grün: Elektrische Verbindung hergestellt;
der Ladevorgang kann starten.
CHARGE
Blinkt grün: Ladevorgang läuft oder
Vorklimatisierung aktiviert.
Grün ununterbrochen: Ladevorgang beendet.
FAULT
Rot: Störung; Laden nicht zulässig oder
muss sofort abgebrochen werden. Überprüfen Sie,
dass alles ordnungsgemäß angeschlossen ist und
der Stromkreis keine Störung aufweist.
Wenn die Kontrollleuchte nicht erlischt, wenden
Sie sich an einen Vertreter des PEUGEOT-
Händlernetzes oder eine qualifizierte
Fachwerkstatt.
Beim Einstecken des Ladekabels an einem
Hausanschluss leuchten alle Kontrollleuchten kurz
auf. Überprüfen Sie den Leistungsschalter des
Hausanschlusses, falls keine Kontrollleuchten
aufleuchten.
–

W
enn der Leistungsschalter ausgelöst hat,
kontaktieren Sie eine Fachkraft, um den Stromkreis
auf Eignung prüfen zu lassen und ergreifen Sie ggf.
erforderliche Maßnahmen.
–
W
enn der Leistungsschalter nicht ausgelöst
hat, verwenden Sie das Ladekabel nicht mehr
und wenden Sie sich an einen Vertreter des
PEUGEOT-Händlernetzes oder eine qualifizierte
Fachwerkstatt.
Empfehlungen auf dem Aufkleber des
Steuergeräts
1. Ziehen Sie vor der Verwendung die
Bedienungsanleitung zurate.
2. Eine unsachgemäße Verwendung dieses
Ladekabels kann Brände, Sachschäden
und schweren Verletzungen oder tödliche
Stromschläge zur Folge haben! 3.
Verwenden Sie stets eine ordnungsgemäß
geerdete Steckdose, die durch eine
Fehlerstrom-Schutzeinrichtung mit 30 mA
geschützt ist.
4. Verwenden Sie stets eine Steckdose,
die durch einen für die Stromstärke des
Stromkreises geeigneten Leistungsschalter
geschützt ist.
5. Das Gewicht des Steuergeräts darf nicht von
der Steckdose, dem Stecker und den Kabeln
getragen werden.
6. Verwenden Sie dieses Ladekabel nicht,
wenn es defekt oder in irgendeiner Weise
beschädigt ist.
7. Versuchen Sie niemals, dieses Ladekabel
auseinanderzunehmen oder zu reparieren.
Es enthält keine reparierbaren Teile -
tauschen Sie das Ladekabel im Falle einer
Beschädigung aus.
8. Tauchen Sie dieses Ladekabel niemals in
Wasser.
9. Verwenden Sie dieses Ladekabel niemals
mit einem Verlängerungskabel, einer
Mehrfachsteckdose, einem Übergangsadapter
oder einer beschädigten Steckdose.
10. Trennen Sie den Stecker nicht von der Wand,
um den Ladevorgang zu beenden.
11 . Der Anschlussstecker darf keiner unnötigen
Krafteinwirkung ausgesetzt werden, wenn er
am Fahrzeug eingerastet ist.
12.Unterbrechen Sie den Ladevorgang
umgehend, indem Sie das Fahrzeug mit dem
Schlüssel der Fernbedienung verriegeln und
anschließend entriegeln, wenn das Ladekabel
oder die Wandsteckdose sich extrem heiß
anfühlen.
13. Dieses Ladekabel enthält Komponenten,
die elektrische Lichtbögen oder Funken
verursachen können. Setzen Sie das
Ladekabel nicht entflammbaren Dämpfen aus.
14. Verwenden Sie dieses Ladekabel
ausschließlich mit PEUGEOT-Fahrzeugen.
15. Das Kabel darf niemals mit nassen Händen
an der Wandsteckdose angeschlossen oder
davon getrennt werden.
Aufladen der
Antriebsbatterie (Hybrid)
Um das Fahrzeug vollständig aufzuladen, führen
Sie den Ladevorgang ohne Unterbrechung aus, bis
der Ladevorgang automatisch endet. Das Laden
kann unverzügliches Laden oder verzögertes
Laden sein.
Verzögertes Laden wird über den
Touchscreen oder die App MyPeugeot
eingestellt.
Aus Sicherheitsgründen lässt sich das Fahrzeug nicht starten, solange das
Ladekabel noch im Ladeanschluss des

185
Praktische Tipps

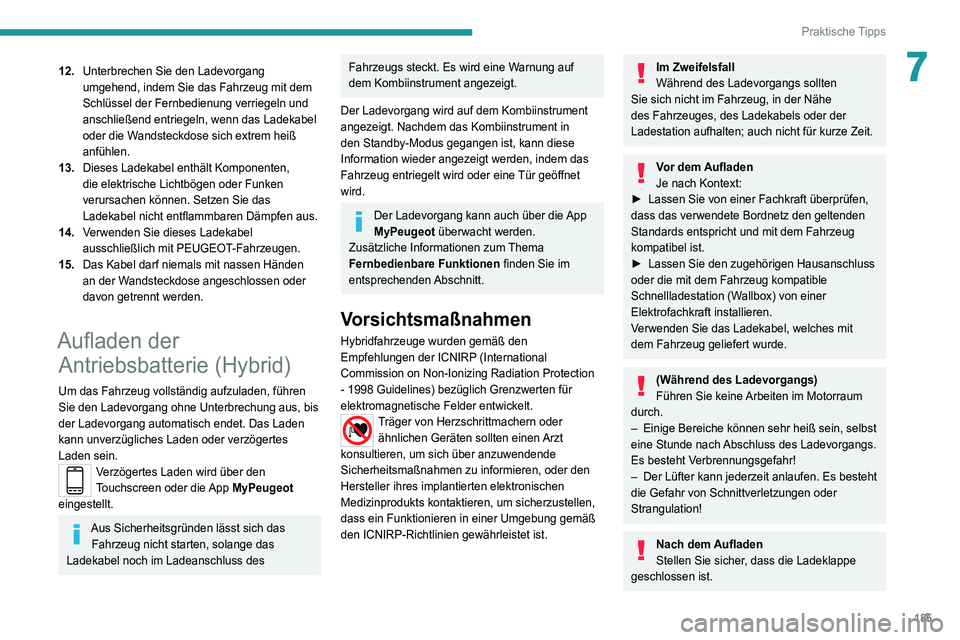

712.Unterbrechen Sie den Ladevorgang
umgehend, indem Sie das Fahrzeug mit dem
Schlüssel der Fernbedienung verriegeln und
anschließend entriegeln, wenn das Ladekabel
oder die Wandsteckdose sich extrem heiß
anfühlen.
13. Dieses Ladekabel enthält Komponenten,
die elektrische Lichtbögen oder Funken
verursachen können. Setzen Sie das
Ladekabel nicht entflammbaren Dämpfen aus.
14. Verwenden Sie dieses Ladekabel
ausschließlich mit PEUGEOT-Fahrzeugen.
15. Das Kabel darf niemals mit nassen Händen
an der Wandsteckdose angeschlossen oder
davon getrennt werden.
Aufladen der
Antriebsbatterie (Hybrid)
Um das Fahrzeug vollständig aufzuladen, führen
Sie den Ladevorgang ohne Unterbrechung aus, bis
der Ladevorgang automatisch endet. Das Laden
kann unverzügliches Laden oder verzögertes
Laden sein.
Verzögertes Laden wird über den
Touchscreen oder die App MyPeugeot
eingestellt.
Aus Sicherheitsgründen lässt sich das Fahrzeug nicht starten, solange das
Ladekabel noch im Ladeanschluss des
Fahrzeugs steckt. Es wird eine Warnung auf
dem Kombiinstrument angezeigt.
Der Ladevorgang wird auf dem Kombiinstrument
angezeigt. Nachdem das Kombiinstrument in
den Standby-Modus gegangen ist, kann diese
Information wieder angezeigt werden, indem das
Fahrzeug entriegelt wird oder eine Tür geöffnet
wird.
Der Ladevorgang kann auch über die App
MyPeugeot überwacht werden.
Zusätzliche Informationen zum Thema
Fernbedienbare Funktionen finden Sie im
entsprechenden Abschnitt.
Vorsichtsmaßnahmen
Hybridfahrzeuge wurden gemäß den
Empfehlungen der ICNIRP (International
Commission on Non-Ionizing Radiation Protection
- 1998 Guidelines) bezüglich Grenzwerten für
elektromagnetische Felder entwickelt.
Träger von Herzschrittmachern oder ähnlichen Geräten sollten einen Arzt
konsultieren, um sich über anzuwendende
Sicherheitsmaßnahmen zu informieren, oder den
Hersteller ihres implantierten elektronischen
Medizinprodukts kontaktieren, um sicherzustellen,
dass ein Funktionieren in einer Umgebung gemäß
den ICNIRP-Richtlinien gewährleistet ist.
Im Zweifelsfall
Während des Ladevorgangs sollten
Sie sich nicht im Fahrzeug, in der Nähe
des Fahrzeuges, des Ladekabels oder der
Ladestation aufhalten; auch nicht für kurze Zeit.
Vor dem Aufladen
Je nach Kontext:
►

Lassen Sie von einer Fachkraft überprüfen,
dass das verwendete Bordnetz den geltenden
Standards entspricht und mit dem Fahrzeug
kompatibel ist.
►


Lassen Sie den zugehörigen Hausanschluss
oder die mit dem Fahrzeug kompatible
Schnellladestation (W

allbox) von einer
Elektrofachkraft installieren.
Verwenden Sie das Ladekabel, welches mit
dem Fahrzeug geliefert wurde.
(Während des Ladevorgangs)
Führen Sie keine Arbeiten im Motorraum
durch.
–

Einige Bereiche können sehr heiß sein, selbst
eine Stunde nach

Abschluss des Ladevorgangs.
Es besteht Verbrennungsgefahr!
–

Der Lüfter kann jederzeit anlaufen. Es besteht
die Gefahr von Schnittverletzungen oder
Strangulation!
Nach dem Aufladen
Stellen Sie sicher, dass die Ladeklappe
geschlossen ist.

186
Praktische Tipps
Lassen Sie das Kabel nicht am Hausanschluss
angeschlossen (bei Kontakt mit Wasser oder
Eintauchen in Wasser besteht die Gefahr eines
Kurzschlusses oder eines Stromschlags!

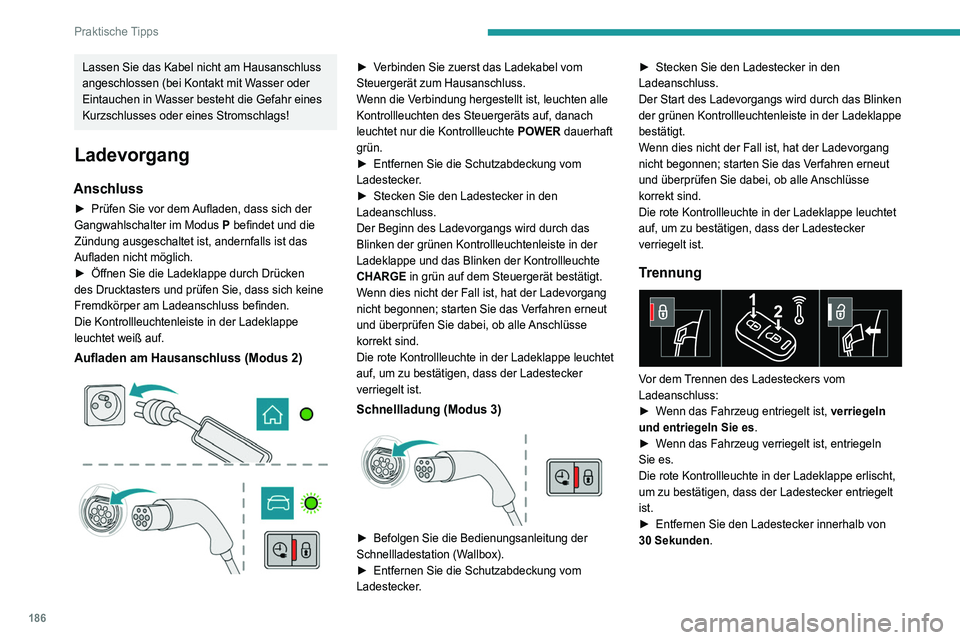

Ladevorgang
Anschluss
► Prüfen Sie vor dem Aufladen, dass sich der
Gangwahlschalter im Modus P befindet und die
Zündung ausgeschaltet ist, andernfalls ist das
Aufladen nicht möglich.
►

Öffnen Sie die Ladeklappe durch Drücken
des Drucktasters und prüfen Sie, dass sich keine
Fremdkörper am Ladeanschluss befinden.
Die Kontrollleuchtenleiste in der Ladeklappe
leuchtet weiß auf.
Aufladen am Hausanschluss (Modus 2)



► Verbinden Sie zuerst das Ladekabel vom
Steuergerät zum Hausanschluss.
Wenn die Verbindung hergestellt ist, leuchten alle
Kontrollleuchten des Steuergeräts auf, danach
leuchtet nur die Kontrollleuchte POWER dauerhaft
grün.
►

Entfernen Sie die Schutzabdeckung vom
Ladestecker

.
►

Stecken Sie den Ladestecker in den
Ladeanschluss.
Der Beginn des Ladevorgangs wird durch das
Blinken der grünen Kontrollleuchtenleiste in der
Ladeklappe und das Blinken der Kontrollleuchte
CHARGE

in grün auf dem Steuergerät bestätigt.
Wenn dies nicht der Fall ist, hat der Ladevorgang
nicht begonnen; starten Sie das Verfahren erneut
und überprüfen Sie dabei, ob alle Anschlüsse
korrekt sind.
Die rote Kontrollleuchte in der Ladeklappe leuchtet
auf, um zu bestätigen, dass der Ladestecker
verriegelt ist.
Schnellladung (Modus 3)

► Befolgen Sie die Bedienungsanleitung der
Schnellladestation (W allbox).
►

Entfernen Sie die Schutzabdeckung vom
Ladestecker

. ►

Stecken Sie den Ladestecker in den
Ladeanschluss.
Der Start des Ladevorgangs wird durch das Blinken
der grünen Kontrollleuchtenleiste in der Ladeklappe
bestätigt.
W
enn dies nicht der Fall ist, hat der Ladevorgang
nicht begonnen; starten Sie das Verfahren erneut
und überprüfen Sie dabei, ob alle Anschlüsse
korrekt sind.
Die rote Kontrollleuchte in der Ladeklappe leuchtet
auf, um zu bestätigen, dass der Ladestecker
verriegelt ist.
Trennung

Vor dem Trennen des Ladesteckers vom
Ladeanschluss:
►

W
enn das Fahrzeug entriegelt ist, verriegeln
und entriegeln Sie es .
►

W
enn das Fahrzeug verriegelt ist, entriegeln
Sie es.
Die rote Kontrollleuchte in der Ladeklappe erlischt,
um zu bestätigen, dass der Ladestecker entriegelt
ist.
►

Entfernen Sie den Ladestecker innerhalb von
30 Sekunden

.

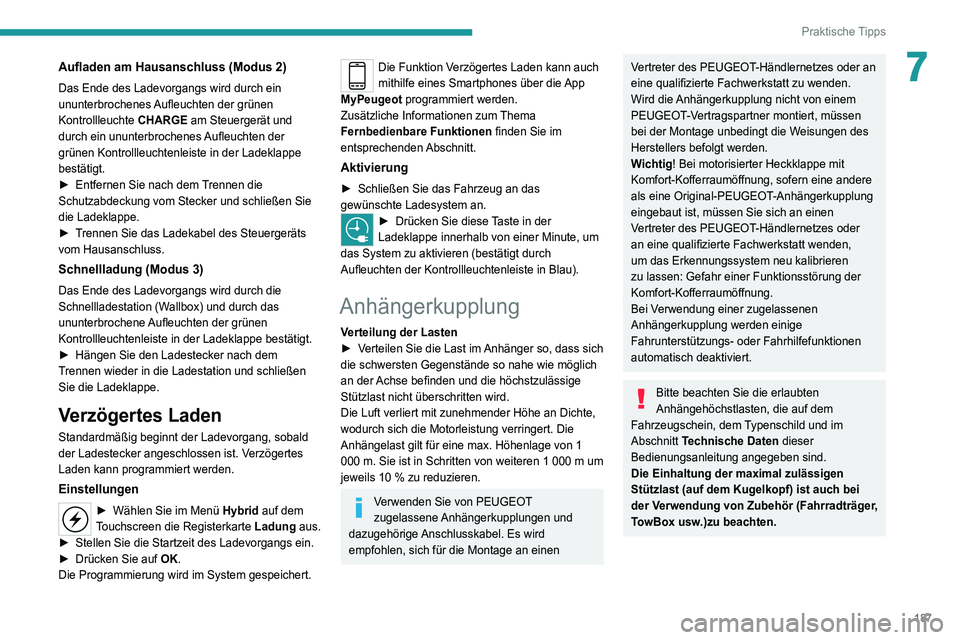

Aufladen am Hausanschluss (Modus 2)
Das Ende des Ladevorgangs wird durch ein
ununterbrochenes Aufleuchten der grünen
Kontrollleuchte CHARGE am Steuergerät und
durch ein ununterbrochenes Aufleuchten der
grünen Kontrollleuchtenleiste in der Ladeklappe
bestätigt.
► Entfernen Sie nach dem Trennen die
Schutzabdeckung vom Stecker und schließen Sie
die Ladeklappe.
► Trennen Sie das Ladekabel des Steuergeräts
vom Hausanschluss.
Schnellladung (Modus 3)
Das Ende des Ladevorgangs wird durch die
Schnellladestation (Wallbox) und durch das
ununterbrochene Aufleuchten der grünen
Kontrollleuchtenleiste in der Ladeklappe bestätigt.
► Hängen Sie den Ladestecker nach dem
Trennen wieder in die Ladestation und schließen
Sie die Ladeklappe.
Verzögertes Laden
Standardmäßig beginnt der Ladevorgang, sobald
der Ladestecker angeschlossen ist. Verzögertes
Laden kann programmiert werden.
Einstellungen
► Wählen Sie im Menü Hybrid auf dem
Touchscreen die Registerkarte Ladung aus.
► Stellen Sie die Startzeit des Ladevorgangs ein.
► Drücken Sie auf OK.
Die Programmierung wird im System gespeichert.

187
Praktische Tipps
7Aufladen am Hausanschluss (Modus 2)
Das Ende des Ladevorgangs wird durch ein
ununterbrochenes Aufleuchten der grünen
Kontrollleuchte CHARGE am Steuergerät und
durch ein ununterbrochenes Aufleuchten der
grünen Kontrollleuchtenleiste in der Ladeklappe
bestätigt.
►

Entfernen Sie nach dem
Trennen die
Schutzabdeckung vom Stecker und schließen Sie
die Ladeklappe.
►

T
rennen Sie das Ladekabel des Steuergeräts
vom Hausanschluss.
Schnellladung (Modus 3)
Das Ende des Ladevorgangs wird durch die
Schnellladestation (Wallbox) und durch das
ununterbrochene Aufleuchten der grünen
Kontrollleuchtenleiste in der Ladeklappe bestätigt.
►

Hängen Sie den Ladestecker nach dem
T

rennen wieder in die Ladestation und schließen
Sie die Ladeklappe.
Verzögertes Laden
Standardmäßig beginnt der Ladevorgang, sobald
der Ladestecker angeschlossen ist. Verzögertes
Laden kann programmiert werden.
Einstellungen
► Wählen Sie im Menü Hybrid auf dem
Touchscreen die Registerkarte Ladung aus.
►

Stellen Sie die Startzeit des Ladevorgangs ein.
►


Drücken Sie auf OK

.
Die Programmierung wird im System gespeichert.
Die Funktion Verzögertes Laden kann auch
mithilfe eines Smartphones über die App
MyPeugeot programmiert werden.
Zusätzliche Informationen zum Thema
Fernbedienbare Funktionen finden Sie im
entsprechenden Abschnitt.
Aktivierung
► Schließen Sie das Fahrzeug an das
gewünschte Ladesystem an.
► Drücken Sie dies e Taste in der
Ladeklappe innerhalb von einer Minute, um
das System zu aktivieren (bestätigt durch
Aufleuchten der Kontrollleuchtenleiste in Blau).
Anhängerkupplung
Verteilung der Lasten
► V erteilen Sie die Last im Anhänger so, dass sich
die schwersten Gegenstände so nahe wie möglich
an der Achse befinden und die höchstzulässige
Stützlast nicht überschritten wird.
Die Luft verliert mit zunehmender Höhe an Dichte,
wodurch sich die Motorleistung verringert. Die
Anhängelast gilt für eine max. Höhenlage von 1
000 m. Sie ist in Schritten von weiteren 1 000 m um
jeweils 10 % zu reduzieren.
Verwenden Sie von PEUGEOT
zugelassene Anhängerkupplungen und
dazugehörige Anschlusskabel. Es wird
empfohlen, sich für die Montage an einen
Vertreter des PEUGEOT-Händlernetzes oder an
eine qualifizierte Fachwerkstatt zu wenden.
Wird die Anhängerkupplung nicht von einem
PEUGEOT-Vertragspartner montiert, müssen
bei der Montage unbedingt die Weisungen des
Herstellers befolgt werden.
Wichtig! Bei motorisierter Heckklappe mit
Komfort-Kofferraumöffnung, sofern eine andere
als eine Original-PEUGEOT-Anhängerkupplung
eingebaut ist, müssen Sie sich an einen
Vertreter des PEUGEOT-Händlernetzes oder
an eine qualifizierte Fachwerkstatt wenden,
um das Erkennungssystem neu kalibrieren
zu lassen: Gefahr einer Funktionsstörung der
Komfort-Kofferraumöffnung.
Bei Verwendung einer zugelassenen
Anhängerkupplung werden einige
Fahrunterstützungs- oder Fahrhilfefunktionen
automatisch deaktiviert.
Bitte beachten Sie die erlaubten
Anhängehöchstlasten, die auf dem
Fahrzeugschein, dem Typenschild und im
Abschnitt Technische Daten dieser
Bedienungsanleitung angegeben sind.
Die Einhaltung der maximal zulässigen
Stützlast (auf dem Kugelkopf) ist auch bei
der Verwendung von Zubehör (Fahrradträger,
TowBox usw.)zu beachten.

188
Praktische Tipps
Bitte beachten Sie die gültige
Gesetzgebung des Landes, in dem Sie
fahren.
Fahrzeuge mit motorisierter Heckklappe
mit „Komfort-Kofferraumöffnung“
Um ein unbeabsichtigtes Öffnen der Heckklappe
bei Verwendung der Anhängerkupplung zu
vermeiden:
–

Deaktivieren Sie diese Funktion vorab im
Konfigurationsmenü Ihres Fahrzeugs
–


oder entfernen Sie bei geschlossener
Heckklappe den elektronischen Schlüssel aus
dem Erkennungsbereich.
Anhängerkupplung mit werkzeuglos abnehmbarem
Kugelkopf
Übersicht
Für den Ein- und Ausbau dieser Original-
Anhängerkupplung ist kein Werkzeug erforderlich.


1. Befestigungshalterung
2. Schutzkappe
3. Anschluss-Steckdose
4. Sicherheitsöse
5. Abnehmbarer Kugelkopf
6. Ver-/Entriegelungsrad
7. Sicherheitsschloss mit Schlüssel
8. Etikett, um die Daten des Schlüssels zu
notieren


A. Verriegelte Position (die grünen Markierungen
stehen sich gegenüber); das Rad liegt an dem
Kugelkopf an (kein Zwischenraum).
B. Entriegelte Position (rote Markierung gegenüber grüner Markierung); das Rad
liegt nicht mehr an dem Kugelkopf an
(Zwischenraum ca. 5
mm).
Anhänger mit LED-Leuchten sind für den Kabelstrang dieser Kupplung nicht
geeignet.
Um während der Fahrt mit einer
Anhängerkupplung volle Sicherheit zu
gewährleisten, siehe entsprechenden Abschnitt.
Vor jedem Einsatz
Prüfen Sie, ob der Kupplungskopf richtig
montiert ist, indem Sie die folgenden Punkte
überprüfen:
–

die grüne Markierung auf dem Rad ist auf
die grüne Markierung auf dem Kugelkopf
ausgerichtet.
–


das Rad hat Kontakt mit dem Kugelkopf
(Position

A).
–

das Sicherheitsschloss ist geschlossen und
der Schlüssel abgezogen; das Rad kann nicht
mehr betätigt werden.
–


der Kugelkopf darf sich in seiner Halterung
nicht bewegen; versuchen Sie, ihn mit der Hand
zu bewegen.
Wenn der Kugelkopf nicht verriegelt ist,
kann sich der Anhänger lösen. Es besteht
Unfallgefahr!
Im Betrieb
Entriegeln Sie die Kupplung niemals,
so lange ein Anhänger angekuppelt oder ein
Trägersystem montiert ist.
Überschreiten Sie niemals die maximal
zulässigen Werte für das Gesamtzuggewicht
und die Anhängelast.
Die maximal zulässige Stützlast der
Anhängerkupplung darf keinesfalls überschritten
werden: ist dies der Fall, kann sich die Kupplung
vom Fahrzeug lösen. Es besteht Unfallgefahr!
Überprüfen Sie vor dem Losfahren die
Scheinwerfer-Leuchtweitenverstellung und
stellen Sie sicher, dass die Leuchten am
Anhänger ordnungsgemäß funktionieren.
Weitere Informationen zur
Leuchtweitenverstellung der Scheinwerfer
finden Sie in der entsprechenden Rubrik.
Nach der Verwendung
Bei Fahrten ohne Anhänger oder
Lastenträger muss der Kugelkopf abmontiert
und die Schutzkappe am Träger montiert
werden, um den Sichtbarkeit von Kennzeichen
und/oder Kennzeichenbeleuchtung
gewährleisten.

189
Praktische Tipps
7Wenn der Kugelkopf nicht verriegelt ist,
kann sich der Anhänger lösen. Es besteht
Unfallgefahr!
Im Betrieb
Entriegeln Sie die Kupplung niemals,
so lange ein Anhänger angekuppelt oder ein
Trägersystem montiert ist.
Überschreiten Sie niemals die maximal
zulässigen Werte für das Gesamtzuggewicht
und die Anhängelast.
Die maximal zulässige Stützlast der
Anhängerkupplung darf keinesfalls überschritten
werden: ist dies der Fall, kann sich die Kupplung
vom Fahrzeug lösen. Es besteht Unfallgefahr!
Überprüfen Sie vor dem Losfahren die
Scheinwerfer-Leuchtweitenverstellung und
stellen Sie sicher, dass die Leuchten am
Anhänger ordnungsgemäß funktionieren.
Weitere Informationen zur
Leuchtweitenverstellung der Scheinwerfer
finden Sie in der entsprechenden Rubrik.
Nach der Verwendung
Bei Fahrten ohne Anhänger oder
Lastenträger muss der Kugelkopf abmontiert
und die Schutzkappe am Träger montiert
werden, um den Sichtbarkeit von Kennzeichen
und/oder Kennzeichenbeleuchtung
gewährleisten.

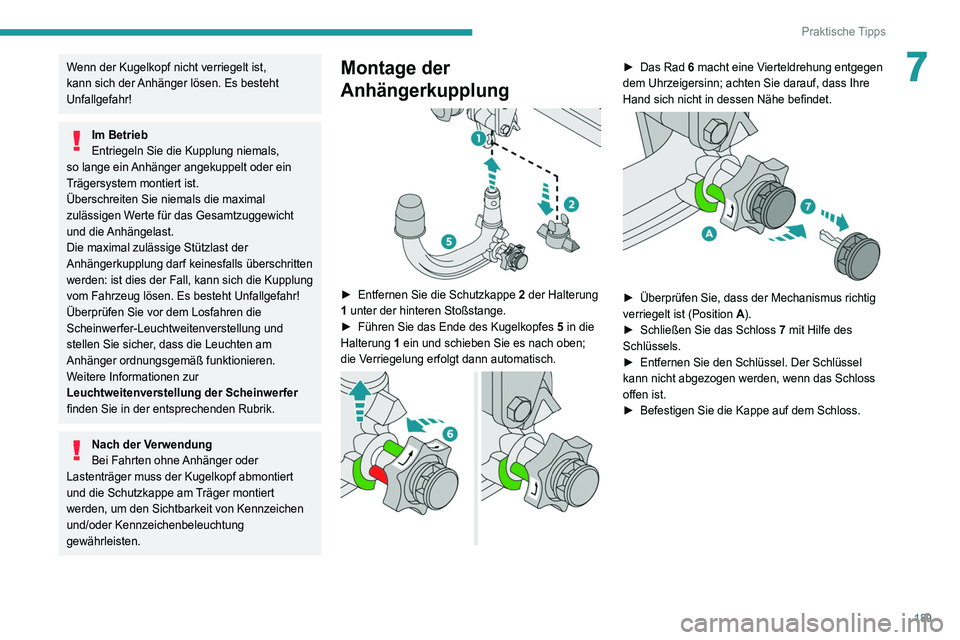

Montage der
Anhängerkupplung


► Entfernen Sie die Schutzkappe 2 der Halterung
1 unter der hinteren Stoßstange.
►

Führen Sie das Ende des Kugelkopfes 5

in die
Halterung 1 ein und schieben Sie es nach oben;
die Verriegelung erfolgt dann automatisch.


► Das Rad 6 macht eine Vierteldrehung entgegen
dem Uhrzeigersinn; achten Sie darauf, dass Ihre
Hand sich nicht in dessen Nähe befindet.


► Überprüfen Sie, dass der Mechanismus richtig
verriegelt ist (Position A
).
►

Schließen Sie das Schloss 7

mit Hilfe des
Schlüssels.
►

Entfernen Sie den Schlüssel. Der Schlüssel
kann nicht abgezogen werden, wenn das Schloss
offen ist.
►


Befestigen Sie die Kappe auf dem Schloss.

190
Praktische Tipps

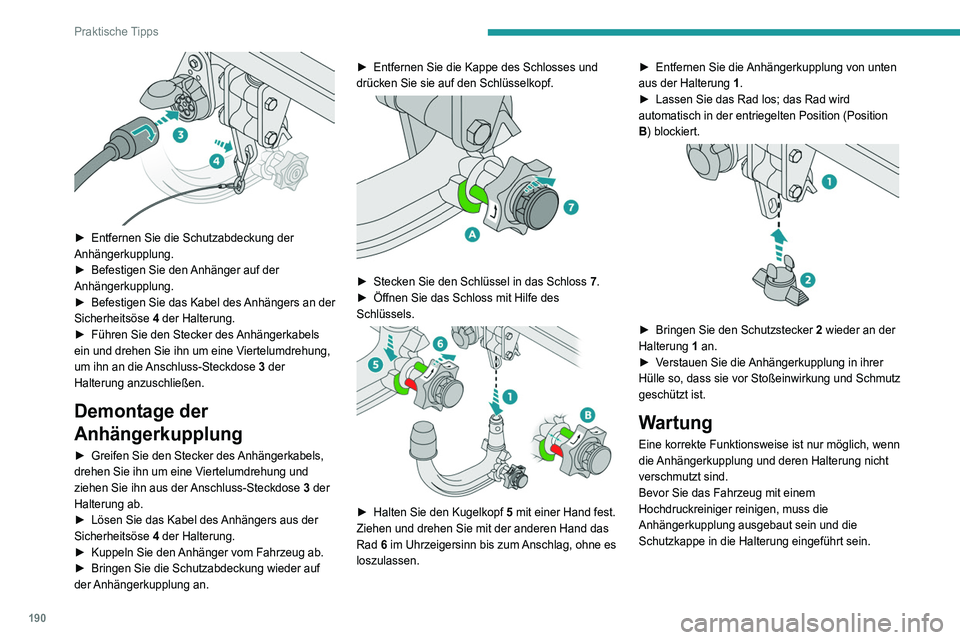

► Entfernen Sie die Schutzabdeckung der
Anhängerkupplung.
►

Befestigen Sie den
Anhänger auf der
Anhängerkupplung.
►

Befestigen Sie das Kabel des
Anhängers an der
Sicherheitsöse 4 der Halterung.
►

Führen Sie den Stecker des
Anhängerkabels
ein und drehen Sie ihn um eine Viertelumdrehung,
um ihn an die Anschluss-Steckdose 3 der
Halterung anzuschließen.
Demontage der
Anhängerkupplung
► Greifen Sie den Stecker des Anhängerkabels,
drehen Sie ihn um eine Viertelumdrehung und
ziehen Sie ihn aus der Anschluss-Steckdose 3 der
Halterung ab.
►

Lösen Sie das Kabel des
Anhängers aus der
Sicherheitsöse 4 der Halterung.
►

Kuppeln Sie den
Anhänger vom Fahrzeug ab.
►

Bringen Sie die Schutzabdeckung wieder auf
der Anhängerkupplung

an. ►

Entfernen Sie die Kappe des Schlosses und
drücken Sie sie auf den Schlüsselkopf.


► Stecken Sie den Schlüssel in das Schloss 7 .
► Öffnen Sie das Schloss mit Hilfe des
Schlüssels.


► Halten Sie den Kugelkopf 5 mit einer Hand fest.
Ziehen und drehen Sie mit der anderen Hand das
Rad 6 im Uhrzeigersinn bis zum Anschlag, ohne es
loszulassen. ►

Entfernen Sie die
Anhängerkupplung von unten
aus der Halterung 1.
►
Lassen Sie das Rad los; das Rad wird
automatisch in der entriegelten Position (Position
B
) blockiert.


► Bringen Sie den Schutzstecker
2 wieder an der
Halterung 1 an.
►

V
erstauen Sie die Anhängerkupplung in ihrer
Hülle so, dass sie vor Stoßeinwirkung und Schmutz
geschützt ist.
Wartung
Eine korrekte Funktionsweise ist nur möglich, wenn
die Anhängerkupplung und deren Halterung nicht
verschmutzt sind.
Bevor Sie das Fahrzeug mit einem
Hochdruckreiniger reinigen, muss die
Anhängerkupplung ausgebaut sein und die
Schutzkappe in die Halterung eingeführt sein.
Bringen Sie das beiliegende Etikett an
einer gut sichtbaren Stelle an, in der Nähe
der Halterung oder innen im Kofferraum.
Für Arbeiten am Kugelkopfsystem wenden Sie
sich bitte an einen Vertreter des PEUGEOT-
Händlernetzes oder an eine qualifizierte
Fachwerkstatt.
Dachträger
Aus Sicherheitsgründen und um jegliche Beschädigung des Daches zu vermeiden,
dürfen ausschließlich nur für das Fahrzeug
homologierte Dachquerträger montiert werden.
Halten Sie sich an die Einbauanweisungen
und die Nutzungsbedingungen in der mit den
Dachträgern gelieferten Bedienungsanleitung.
Anbringen auf Längsträgern

Sie müssen die Querträger auf den auf die
Längsträger eingravierten Markierungen anbringen.
