2020 OPEL MOVANO_B Uživatelská příručka (in Czech)

Péče o vozidlo287
Akumulátory nepatří do domácího
odpadu. Musejí se nechat zlikvidovat
v příslušné recyklační sběrně.
Při odstavení vozidla na dobu delší
než čtyři týdny, může dojít k vybití
akumulátoru. Odpojte svorku od
záporného vývodu akumulátoru
vozidla.
9 Nebezpečí
Před připojením nebo odpojení
akumulátoru vozidla zajistěte
úplné vypnutí zapalování (vozidlo
nesmí být v režimu Autostop).
Systém Stop-start 3 238.
Ochrana proti vybití akumulátoru
3 120.
Přístup k akumulátoru
Baterie se nachází za obložením
levého předního schůdku. Pro přístup k akumulátoru obložení vyjměte.
Výměna akumulátoru vozidla
Zajistěte, aby akumulátor byl vždy
nahrazen akumulátorem stejného
typu.
Akumulátor vozidla nechte vyměnit
v autorizovaném servisu.
Systém Stop-start 3 238.
Dobíjení akumulátoru vozidla9 Varování
Při použití nabíječky akumulátorů
u vozidel se systémem stop-start
zajistěte, aby nabíjecí napětí
nepřekročilo 14,6 V. V opačném
případě může dojít k poškození
akumulátoru.
9 Nebezpečí
Při dobíjení akumulátoru zajistěte
dostatečné větrání. Dojde-li
k nahromadění plynů
generovaných během dobíjení,
hrozí nebezpečí výbuchu!
Startování pomocí startovacích
kabelů 3 317.

288Péče o vozidloVýstražný štítek
Význam symbolů:● Zákaz jisker, otevřeného plamene a kouře.
● Vždy si chraňte očí. Výbušný plyn může způsobit poranění
nebo slepotu.
● Akumulátor vozidla udržujte mimo dosah dětí.
● Akumulátor vozidla obsahuje kyselinu sírovou, která může
způsobit slepotu nebo vážné
popáleniny.
● Další informace - viz Uživatelská příručka.
● V blízkosti baterie se může vyskytovat výbušný plyn.
Přídavný akumulátor
V závislosti na doplňkové výbavě
vozidla může být u některých modelů pod pravý předním sedadlem
přídavný akumulátor.
Poznámky
Přídavný akumulátor se automaticky
připojí k hlavnímu akumulátoru
vozidla pouze za chodu motoru.
Není nutné jej manuálně odpojovat
před odpojením hlavního
akumulátoru vozidla nebo před
startováním pomocí startovacích
kabelů.
Svorky jsou konstruovány pro
doplňkové spotřebiče s odběrem
proudu maximálně 50 A.
Startování pomocí startovacích
kabelů 3 317.
Odvzdušnění palivového
systému u vznětových motorů
Jestliže spotřebujete veškeré palivo
z nádrže, bude nutné odvzdušnit
palivovou soustavu vznětového
motoru.
Doplňte palivo a postupujte
následovně:Výstraha
Před zahájením postupu
odvzdušňování neotáčejte klíč
zapalování do polohy 3.
Polohy spínače zapalování 3 236.

Péče o vozidlo2891. Otočte klíč zapalování do polohy2 a několik minut počkejte.
2. Otočte klíč zpět do polohy 1
a počkejte 3 sekundy.
3. Otočte klíč do polohy 3.
Pokud motor nelze nastartovat po
několika pokusech odvzdušnit
palivovou soustavu vznětového
motoru, vyhledejte pomoc v servisu.
Výměna lišty stěrače
Lišty stěračů čelního skla Pro dosažení na stěrače čelního skla použijte v případě potřeny schůdek
umístěný pod světlomety.Zdvihněte ramínko stěrače, stiskněte
přídržnou pružinu směrem k ramínku
stěrače a sejměte stírací lištu.
Lehce nakloňte čepel stěrače
a připevněte ji k raménku stěrače
a zatlačte, aby zaklesla.
Spusťte raménko stěrače opatrně
dolů.Výměna žárovky
Zajistěte úplné vypnutí zapalování
(vozidlo nesmí být v režimu Autostop
3 238) a vypněte příslušný vypínač
nebo zavřete dveře.
Novou žárovku držte pouze za patici. Nedotýkejte se skla žárovky holýmarukama.
Pro výměnu používejte pouze stejný
typ žárovky.
Žárovky doplňkového osvětlení
přestaveb karosérie nechte vyměnit
v servisu.
Kontrola žárovky Po výměně žárovky zapněte
zapalování a zkontrolujte funkci
světel.
Provádění práce 3 282.

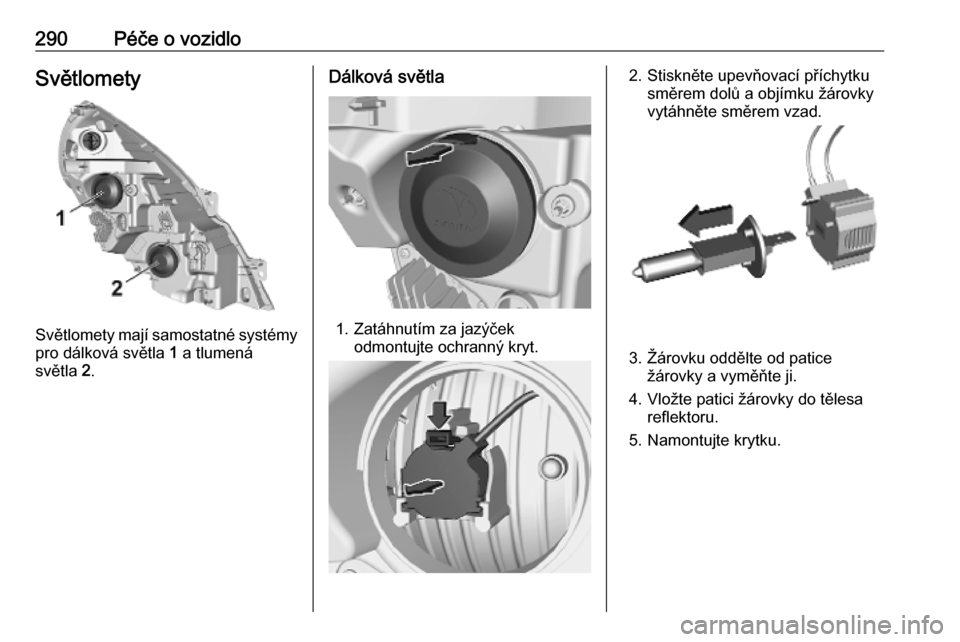

290Péče o vozidloSvětlomety
Světlomety mají samostatné systémy
pro dálková světla 1 a tlumená
světla 2.
Dálková světla
1. Zatáhnutím za jazýček
odmontujte ochranný kryt.
2. Stiskněte upevňovací příchytku směrem dolů a objímku žárovky
vytáhněte směrem vzad.
3. Žárovku oddělte od patice žárovky a vyměňte ji.
4. Vložte patici žárovky do tělesa reflektoru.
5. Namontujte krytku.

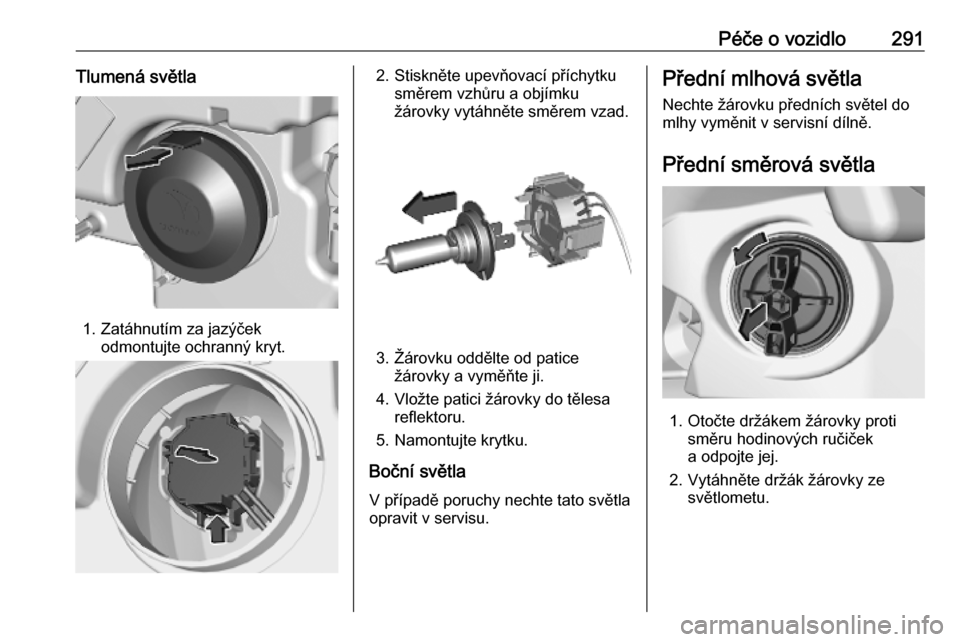

Péče o vozidlo291Tlumená světla
1. Zatáhnutím za jazýčekodmontujte ochranný kryt.
2. Stiskněte upevňovací příchytku směrem vzhůru a objímku
žárovky vytáhněte směrem vzad.
3. Žárovku oddělte od patice žárovky a vyměňte ji.
4. Vložte patici žárovky do tělesa reflektoru.
5. Namontujte krytku.
Boční světla V případě poruchy nechte tato světla
opravit v servisu.
Přední mlhová světla
Nechte žárovku předních světel do
mlhy vyměnit v servisní dílně.
Přední směrová světla
1. Otočte držákem žárovky proti směru hodinových ručiček
a odpojte jej.
2. Vytáhněte držák žárovky ze světlometu.

292Péče o vozidlo
3. Vyjměte žárovku z držákužárovky a vyměňte žárovku.
4. Vložte držák žárovky a zajistěte jej otočením ve směru hodinových
ručiček.

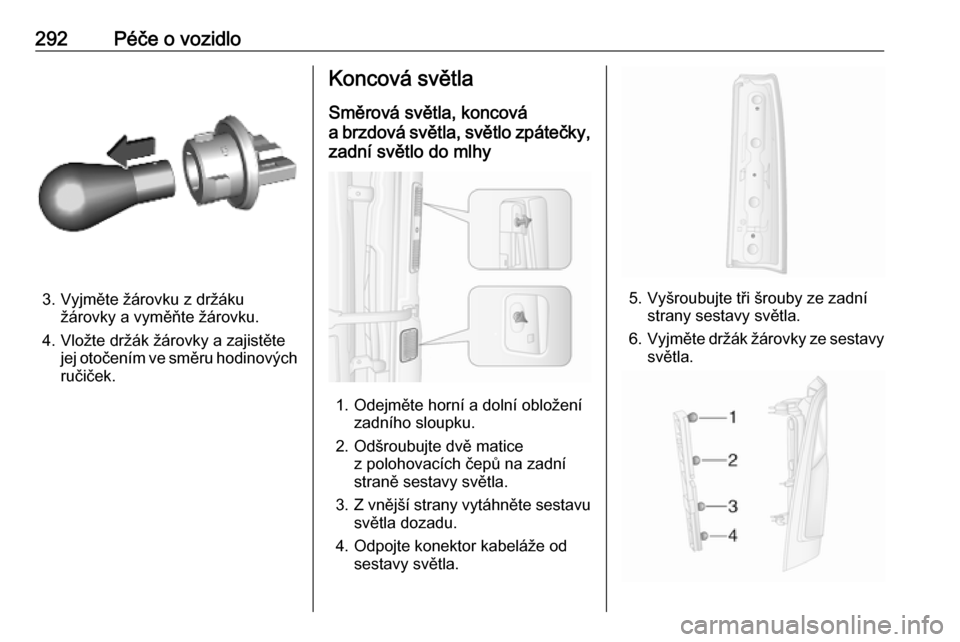

Koncová světla
Směrová světla, koncová
a brzdová světla, světlo zpátečky, zadní světlo do mlhy
1. Odejměte horní a dolní obložení zadního sloupku.
2. Odšroubujte dvě matice z polohovacích čepů na zadní
straně sestavy světla.
3. Z vnější strany vytáhněte sestavu
světla dozadu.
4. Odpojte konektor kabeláže od sestavy světla.
5. Vyšroubujte tři šrouby ze zadnístrany sestavy světla.
6. Vyjměte držák žárovky ze sestavy
světla.

Péče o vozidlo2937. Lehce zatlačte žárovku doobjímky, otočte ji proti směru
hodinových ručiček, vyjměte
a vyměňte žárovku.
Směrová světlo ( 1)
Koncové a brzdové světlo ( 2)
Světlo zpátečky ( 3)
Zadní světlo do mlhy, může být
pouze na jedné straně ( 4)
8. Vložte držák žárovky zpět do sestavy světla.
9. Zašroubujte zpět tři šrouby na zadní straně sestavy světla.
10. Připojte zpět konektor kabeláže k sestavě světla.
11. Z vnější strany nasaďte sestavu světla zpět do její původní polohya dbejte, aby byla správně
usazená.
12. Zašroubujte zpět dvě matice na polohovací čepy na zadní straně
sestavy světla.

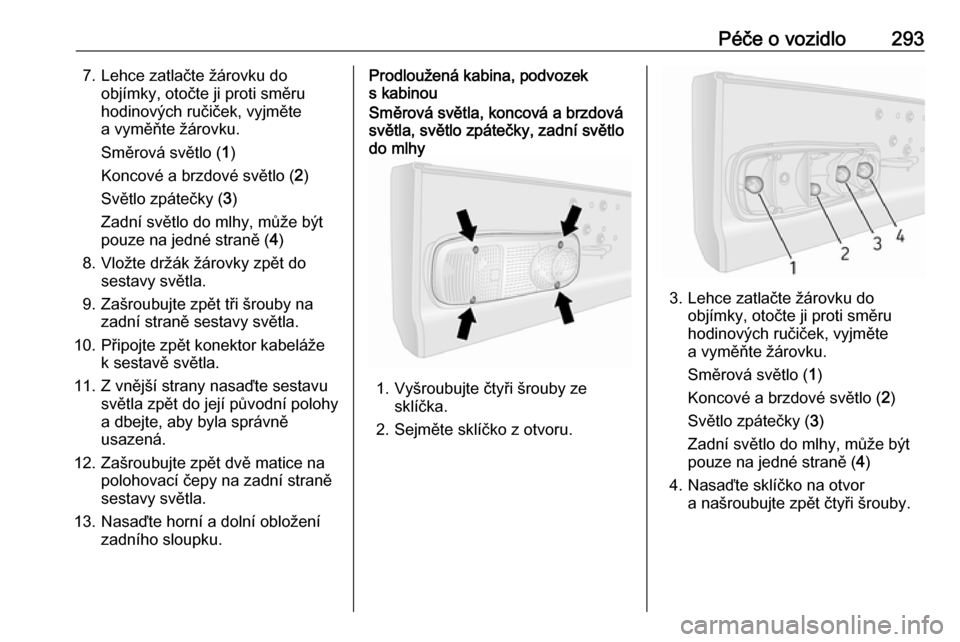

13. Nasaďte horní a dolní obložení zadního sloupku.Prodloužená kabina, podvozek
s kabinouSměrová světla, koncová a brzdová
světla, světlo zpátečky, zadní světlo
do mlhy
1. Vyšroubujte čtyři šrouby ze sklíčka.
2. Sejměte sklíčko z otvoru.
3. Lehce zatlačte žárovku do objímky, otočte ji proti směru
hodinových ručiček, vyjměte
a vyměňte žárovku.
Směrová světlo ( 1)
Koncové a brzdové světlo ( 2)
Světlo zpátečky ( 3)
Zadní světlo do mlhy, může být
pouze na jedné straně ( 4)
4. Nasaďte sklíčko na otvor a našroubujte zpět čtyři šrouby.

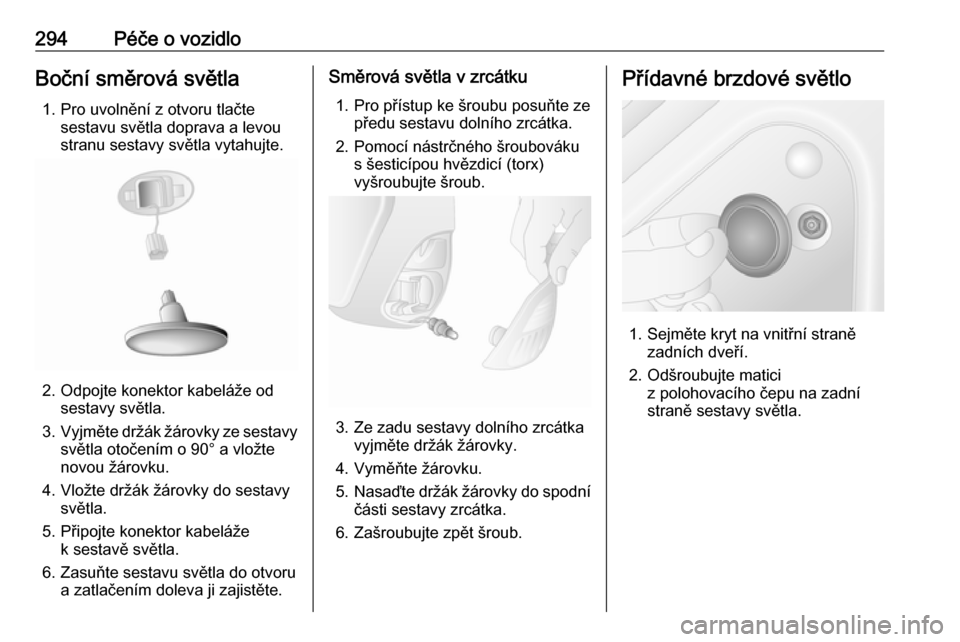

294Péče o vozidloBoční směrová světla1. Pro uvolnění z otvoru tlačte sestavu světla doprava a levou
stranu sestavy světla vytahujte.
2. Odpojte konektor kabeláže od sestavy světla.
3. Vyjměte držák žárovky ze sestavy
světla otočením o 90° a vložte
novou žárovku.
4. Vložte držák žárovky do sestavy světla.
5. Připojte konektor kabeláže k sestavě světla.
6. Zasuňte sestavu světla do otvoru a zatlačením doleva ji zajistěte.
Směrová světla v zrcátku
1. Pro přístup ke šroubu posuňte ze předu sestavu dolního zrcátka.
2. Pomocí nástrčného šroubováku s šesticípou hvězdicí (torx)
vyšroubujte šroub.
3. Ze zadu sestavy dolního zrcátka vyjměte držák žárovky.
4. Vyměňte žárovku.
5. Nasaďte držák žárovky do spodní
části sestavy zrcátka.
6. Zašroubujte zpět šroub.
Přídavné brzdové světlo
1. Sejměte kryt na vnitřní straně zadních dveří.
2. Odšroubujte matici z polohovacího čepu na zadní
straně sestavy světla.
