2020 OPEL MOVANO_B Omaniku käsiraamat (in Estonian)

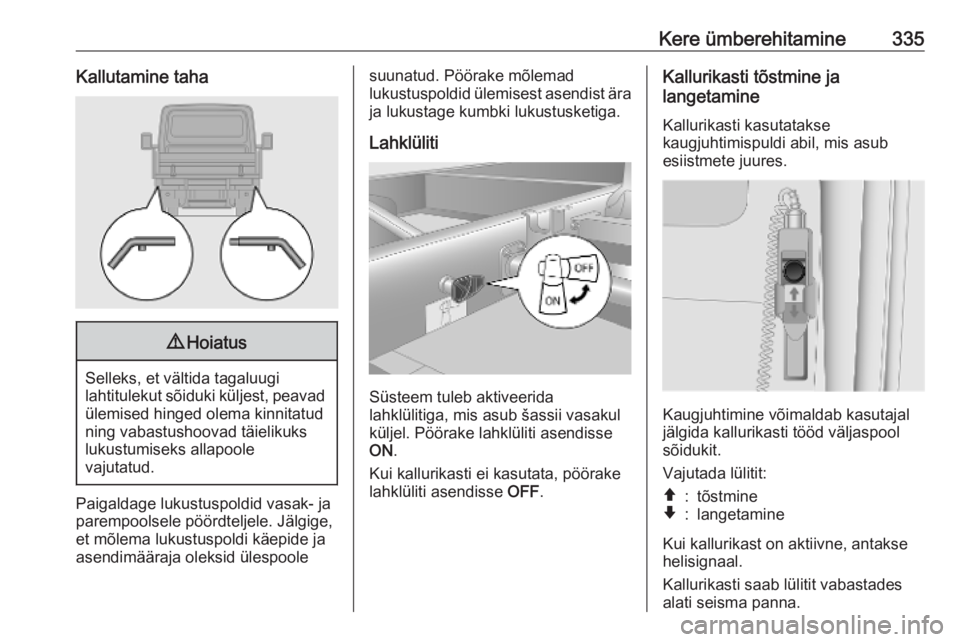

Kere ümberehitamine335Kallutamine taha9Hoiatus
Selleks, et vältida tagaluugi
lahtitulekut sõiduki küljest, peavad
ülemised hinged olema kinnitatud
ning vabastushoovad täielikuks
lukustumiseks allapoole
vajutatud.
Paigaldage lukustuspoldid vasak- ja
parempoolsele pöördteljele. Jälgige,
et mõlema lukustuspoldi käepide ja
asendimääraja oleksid ülespoole
suunatud. Pöörake mõlemad
lukustuspoldid ülemisest asendist ära ja lukustage kumbki lukustusketiga.
Lahklüliti
Süsteem tuleb aktiveerida
lahklülitiga, mis asub šassii vasakul
küljel. Pöörake lahklüliti asendisse ON .
Kui kallurikasti ei kasutata, pöörake lahklüliti asendisse OFF.
Kallurikasti tõstmine ja
langetamine
Kallurikasti kasutatakse
kaugjuhtimispuldi abil, mis asub
esiistmete juures.
Kaugjuhtimine võimaldab kasutajal
jälgida kallurikasti tööd väljaspool
sõidukit.
Vajutada lülitit:
â:tõstmineã:langetamine
Kui kallurikast on aktiivne, antakse
helisignaal.
Kallurikasti saab lülitit vabastades
alati seisma panna.

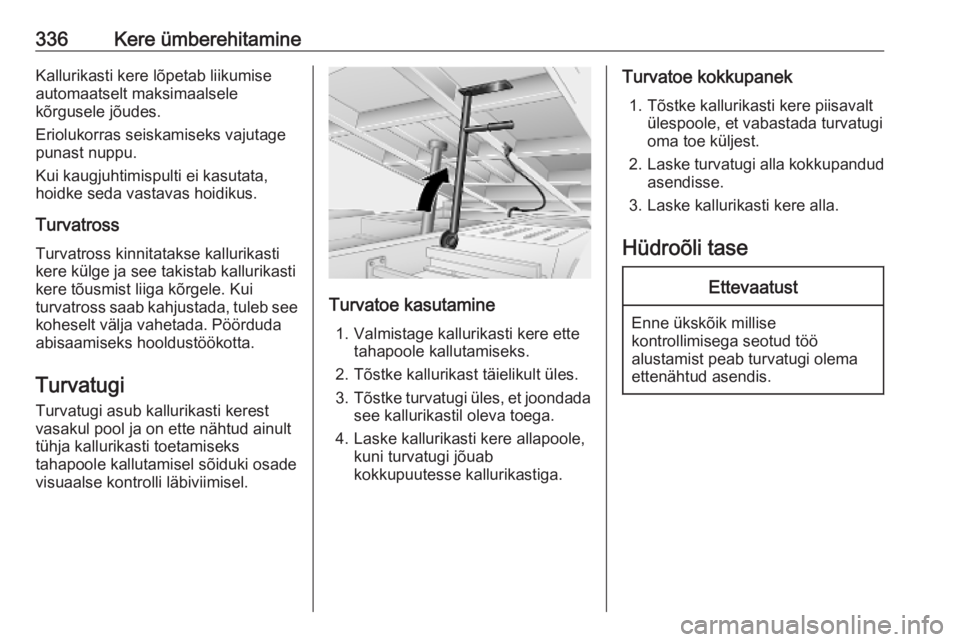

336Kere ümberehitamineKallurikasti kere lõpetab liikumise
automaatselt maksimaalsele
kõrgusele jõudes.
Eriolukorras seiskamiseks vajutage
punast nuppu.
Kui kaugjuhtimispulti ei kasutata,
hoidke seda vastavas hoidikus.
Turvatross
Turvatross kinnitatakse kallurikasti
kere külge ja see takistab kallurikasti
kere tõusmist liiga kõrgele. Kui
turvatross saab kahjustada, tuleb see koheselt välja vahetada. Pöörduda
abisaamiseks hooldustöökotta.
Turvatugi Turvatugi asub kallurikasti kerest
vasakul pool ja on ette nähtud ainult
tühja kallurikasti toetamiseks
tahapoole kallutamisel sõiduki osade
visuaalse kontrolli läbiviimisel.
Turvatoe kasutamine
1. Valmistage kallurikasti kere ette tahapoole kallutamiseks.
2. Tõstke kallurikast täielikult üles.
3. Tõstke turvatugi üles, et joondada
see kallurikastil oleva toega.
4. Laske kallurikasti kere allapoole, kuni turvatugi jõuab
kokkupuutesse kallurikastiga.
Turvatoe kokkupanek
1. Tõstke kallurikasti kere piisavalt ülespoole, et vabastada turvatugi
oma toe küljest.
2. Laske turvatugi alla kokkupandud
asendisse.
3. Laske kallurikasti kere alla.
Hüdroõli taseEttevaatust
Enne ükskõik millise
kontrollimisega seotud töö
alustamist peab turvatugi olema ettenähtud asendis.

Kere ümberehitamine337

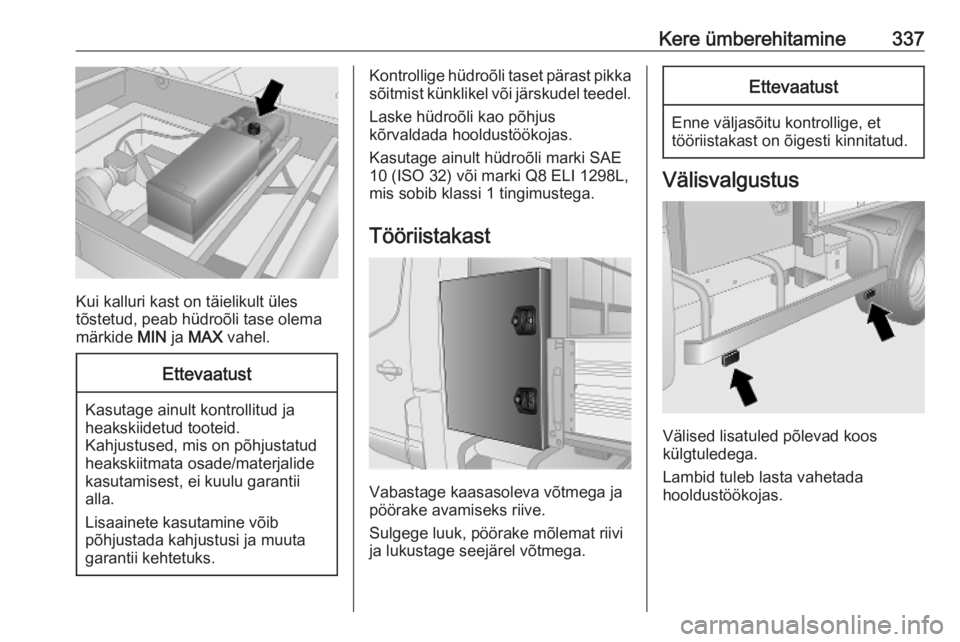

Kui kalluri kast on täielikult üles
tõstetud, peab hüdroõli tase olema
märkide MIN ja MAX vahel.
Ettevaatust
Kasutage ainult kontrollitud ja
heakskiidetud tooteid.
Kahjustused, mis on põhjustatud
heakskiitmata osade/materjalide
kasutamisest, ei kuulu garantii
alla.
Lisaainete kasutamine võib
põhjustada kahjustusi ja muuta
garantii kehtetuks.
Kontrollige hüdroõli taset pärast pikka
sõitmist künklikel või järskudel teedel.
Laske hüdroõli kao põhjus
kõrvaldada hooldustöökojas.
Kasutage ainult hüdroõli marki SAE
10 (ISO 32) või marki Q8 ELI 1298L,
mis sobib klassi 1 tingimustega.
Tööriistakast
Vabastage kaasasoleva võtmega ja
pöörake avamiseks riive.
Sulgege luuk, pöörake mõlemat riivi
ja lukustage seejärel võtmega.
Ettevaatust
Enne väljasõitu kontrollige, et
tööriistakast on õigesti kinnitatud.
Välisvalgustus
Välised lisatuled põlevad koos
külgtuledega.
Lambid tuleb lasta vahetada hooldustöökojas.

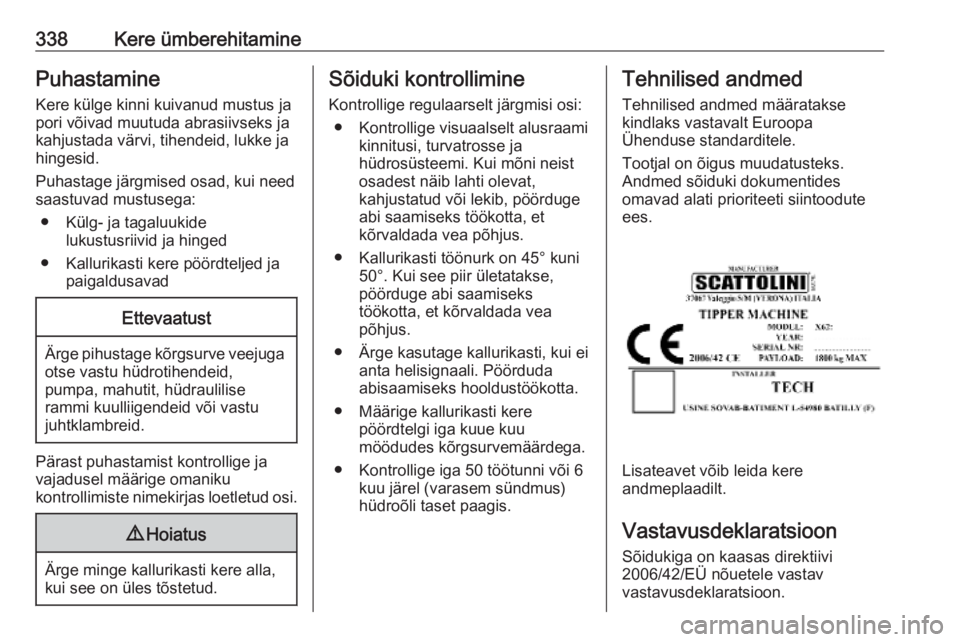

338Kere ümberehitaminePuhastamine
Kere külge kinni kuivanud mustus ja
pori võivad muutuda abrasiivseks ja
kahjustada värvi, tihendeid, lukke ja
hingesid.
Puhastage järgmised osad, kui need
saastuvad mustusega:
● Külg- ja tagaluukide lukustusriivid ja hinged
● Kallurikasti kere pöördteljed ja paigaldusavadEttevaatust
Ärge pihustage kõrgsurve veejugaotse vastu hüdrotihendeid,
pumpa, mahutit, hüdraulilise
rammi kuulliigendeid või vastu
juhtklambreid.
Pärast puhastamist kontrollige ja
vajadusel määrige omaniku
kontrollimiste nimekirjas loetletud osi.
9 Hoiatus
Ärge minge kallurikasti kere alla,
kui see on üles tõstetud.
Sõiduki kontrollimine
Kontrollige regulaarselt järgmisi osi: ● Kontrollige visuaalselt alusraami kinnitusi, turvatrosse ja
hüdrosüsteemi. Kui mõni neist
osadest näib lahti olevat,
kahjustatud või lekib, pöörduge
abi saamiseks töökotta, et
kõrvaldada vea põhjus.
● Kallurikasti töönurk on 45° kuni 50°. Kui see piir ületatakse,
pöörduge abi saamiseks
töökotta, et kõrvaldada vea
põhjus.
● Ärge kasutage kallurikasti, kui ei anta helisignaali. Pöörduda
abisaamiseks hooldustöökotta.
● Määrige kallurikasti kere pöördtelgi iga kuue kuu
möödudes kõrgsurvemäärdega.
● Kontrollige iga 50 töötunni või 6 kuu järel (varasem sündmus)
hüdroõli taset paagis.Tehnilised andmed
Tehnilised andmed määratakse
kindlaks vastavalt Euroopa
Ühenduse standarditele.
Tootjal on õigus muudatusteks.
Andmed sõiduki dokumentides
omavad alati prioriteeti siintoodute
ees.
Lisateavet võib leida kere
andmeplaadilt.
Vastavusdeklaratsioon
Sõidukiga on kaasas direktiivi
2006/42/EÜ nõuetele vastav
vastavusdeklaratsioon.

Kere ümberehitamine339Furgoonkere
Võtmed Raadio teel töötav kaugjuhtimine
töötab ainult esiuste lukkude korral.
Pakiruumi luukide lukkude jaoks on
kaasa pandud võtmed.
Uksed
KülguksLukustusest vabastamiseks pöörake
külgukse katte ( 1) all oleva luku võtit.
Vajutage nuppu ( 2) ja tõmmake ukse
käepide täielikult välja ( 3). Ukse
avamiseks tõmmake ukse käepidet.
Sulgemiseks (täielikult välja
tõmmatud ukse käepidemega) lükake
uks kinni.
Vajutage käepide tagasi süvendisse
ja lukustage turvalisuse tagamiseks
võtmega.
Tagauksed
Avamine

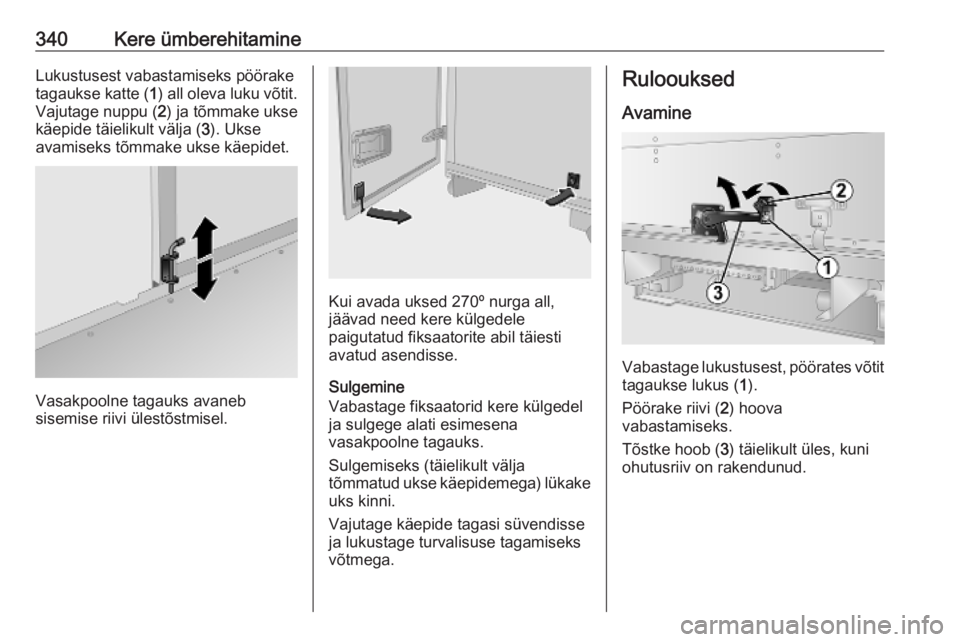

340Kere ümberehitamineLukustusest vabastamiseks pöörake
tagaukse katte ( 1) all oleva luku võtit.
Vajutage nuppu ( 2) ja tõmmake ukse
käepide täielikult välja ( 3). Ukse
avamiseks tõmmake ukse käepidet.
Vasakpoolne tagauks avaneb
sisemise riivi ülestõstmisel.
Kui avada uksed 270º nurga all,
jäävad need kere külgedele
paigutatud fiksaatorite abil täiesti
avatud asendisse.
Sulgemine
Vabastage fiksaatorid kere külgedel
ja sulgege alati esimesena
vasakpoolne tagauks.
Sulgemiseks (täielikult välja
tõmmatud ukse käepidemega) lükake
uks kinni.
Vajutage käepide tagasi süvendisse
ja lukustage turvalisuse tagamiseks
võtmega.
Ruloouksed
Avamine
Vabastage lukustusest, pöörates võtit
tagaukse lukus ( 1).
Pöörake riivi ( 2) hoova
vabastamiseks.
Tõstke hoob ( 3) täielikult üles, kuni
ohutusriiv on rakendunud.

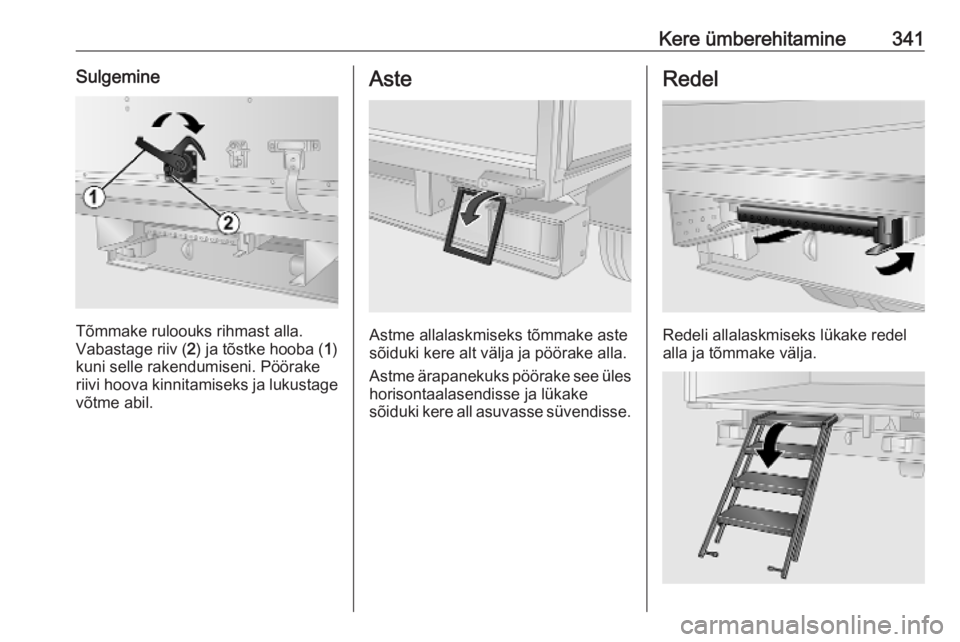

Kere ümberehitamine341Sulgemine
Tõmmake ruloouks rihmast alla.
Vabastage riiv ( 2) ja tõstke hooba ( 1)
kuni selle rakendumiseni. Pöörake
riivi hoova kinnitamiseks ja lukustage
võtme abil.
Aste
Astme allalaskmiseks tõmmake aste
sõiduki kere alt välja ja pöörake alla.
Astme ärapanekuks pöörake see üles
horisontaalasendisse ja lükake
sõiduki kere all asuvasse süvendisse.
Redel
Redeli allalaskmiseks lükake redel
alla ja tõmmake välja.

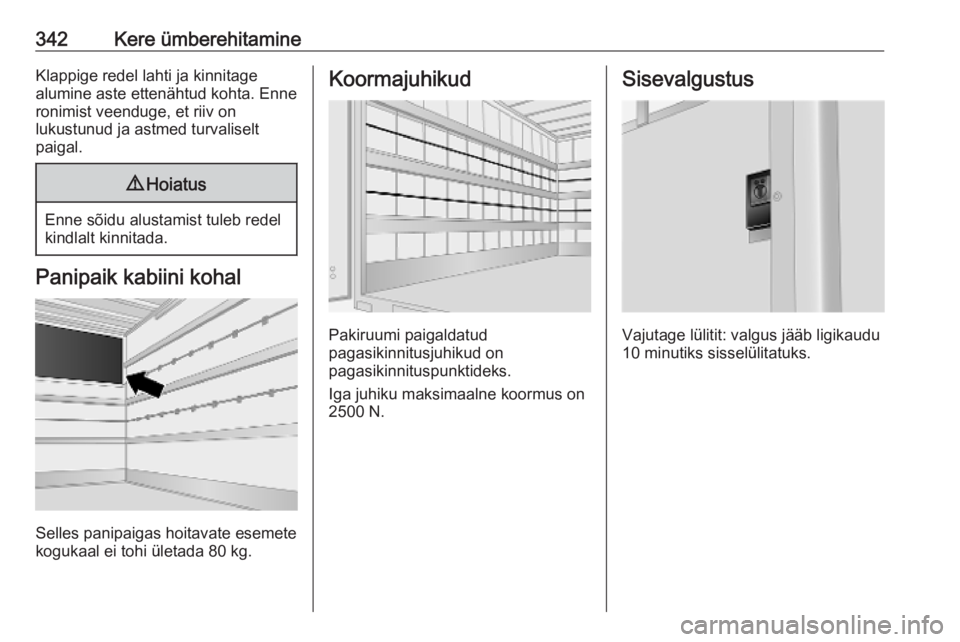

342Kere ümberehitamineKlappige redel lahti ja kinnitage
alumine aste ettenähtud kohta. Enne
ronimist veenduge, et riiv on
lukustunud ja astmed turvaliselt
paigal.9 Hoiatus
Enne sõidu alustamist tuleb redel
kindlalt kinnitada.
Panipaik kabiini kohal
Selles panipaigas hoitavate esemete
kogukaal ei tohi ületada 80 kg.
Koormajuhikud
Pakiruumi paigaldatud
pagasikinnitusjuhikud on
pagasikinnituspunktideks.
Iga juhiku maksimaalne koormus on 2500 N.
Sisevalgustus
Vajutage lülitit: valgus jääb ligikaudu
10 minutiks sisselülitatuks.
