Näidikud ja juhtseadised95T:rakendada jalgpidurW:käigukasti elektroonikasüsteem
Poolautomaatne käigukast 3 245.
Märgutuled
Kirjeldatud märgutulesid ei ole
kõikidel sõidukitel. Kirjeldus kehtib kõigi näidikuversioonide kohta.
Märgutulede asukoht võib eri
seadmetel erineda. Süüte
sisselülitamisel süttib enamik
märgutulesid hetkeks
töökatsetusena.
Märgutule värvuste tähendused:
punane:oht, oluline meeldetuletuskollane:hoiatus, info, rikeroheline:sisselülitamise kinnitussinine:sisselülitamise kinnitusvalge:sisselülitamise kinnitus

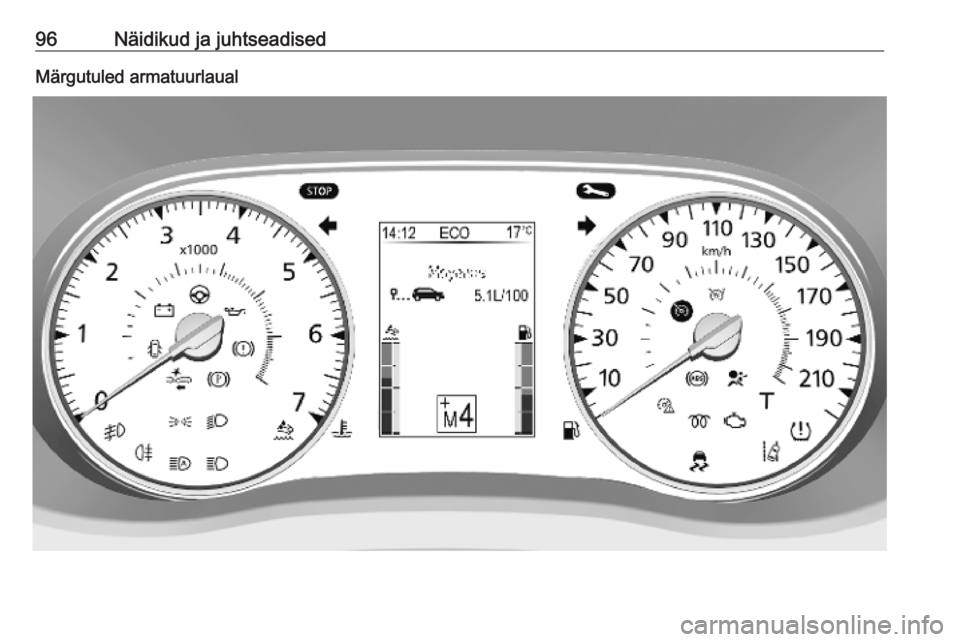

96Näidikud ja juhtseadisedMärgutuled armatuurlaual

Näidikud ja juhtseadised97Märgutuled pea kohal asuval
konsoolil
Ülevaade
OSuunatuled 3 98XTurvavöö kinnitamise meel‐
detuletus 3 98vTurvapadjad ja turvavööpin‐
gutid 3 98WTurvapadja väljalülitamine
3 98pAkulaadimissüsteem
3 99ZTöötõrke märgutuli 3 99jSõiduki peatse hooldusva‐
jaduse märgutuli 3 99CMootori seiskamine 3 99RPidurisüsteem 3 100jSeisupidur 3 100uABS-i pidurisüsteem
3 100baKäikude vahetamine
3 100§Muutuva võimendusega
rool 3 100QSõidurajalt kõrvalekaldu‐
mise hoiatussüsteem
3 100RElektrooniline stabiilsus‐
kontroll 3 101WMootori jahutusvedeliku
temperatuur 3 101!Eelsoojendus 3 101úAdBlue 3 101wRehvirõhu jälgimissüsteem
3 101IMootoriõli surve 3 102YMadal kütusetase 3 102DAutostop (peatamis-käivi‐
tussüsteem) 3 103\Autostop keelatud
(peatamis-käivitussüsteem)
3 103FVälisvalgustus 3 1039Lähituled 3 103CKaugtuli 3 103fKaugtulede abifunktsioon
3 103>Eesmised udutuled 3 103øTagumine udutuli 3 103mPüsikiiruse regulaator
3 103lAktiivne hädaolukorras
pidurdamine 3 103$Kiiruse ületamise hoiatus
3 103UPüsikiiruse regulaator
3 103, kiirusepiirik 3 104&Sõidumeerik 3 104yUks on lahti 3 104

98Näidikud ja juhtseadisedSuunatuledRoheline sümbol O vilgub.
Vilgub, kui suunatuli või ohutuled on
sisse lülitatud.
Kiire vilkumine: suunatule lambi või
vastava kaitsme rike.
Kui suunatuled on sisse lülitatud,
kõlab hoiatuseks helisignaal.
Haagise vedamisel helisignaali
kõrgus muutub.
Lambi vahetamine 3 281.
Kaitsmed 3 289.
Suunatuled 3 112.
Turvavöö kinnitamise meeldetuletus
X põleb või vilgub pea kohal asuval
konsoolil punaselt.
Kui turvavöö pole kinnitatud, hakkab märgutuli X vilkuma, kui sõiduki kiirus
ületab ligikaudu 16 km/h. Umbes
90 sekundi jooksul kostub ka
hoiatussignaal.
Sõltuvalt sõidukist hakkab märgutuli
vilkuma, kui juhi kõrvalistme turvavöö pole kinnitatud.Turvavöö kinnitamisel märgutuli
kustub.9 Hoiatus
Turvavöö tuleb kinnitada enne iga
sõitu.
Avarii korral ohustavad turvavööd
mittekasutavad inimesed oma
kaassõitjaid ja iseennast.
Kolmepunktikinnitusega turvavööd
3 57.
Turvapadjad ja
turvavööpingutid
v põleb kollasena.
Kui süüde on sisse lülitatud, põleb
märgutuli lühikest aega. Kui märgutuli
ei sütti või põleb sõidu ajal, on
turvapadjasüsteemis rike. Pöörduda
abisaamiseks hooldustöökotta.
Turvapadjad ja turvavööeelpingutid ei
pruugi avarii korral rakenduda.
Turvavööeelpingutite või
turvapatjade rakendumist näitab
pidevalt põlev v.
9 Hoiatus
Lasta rikke põhjus
hooldustöökojas kohe kõrvaldada.
Turvavööeelpingutid 3 56.
Turvapadjasüsteem 3 60.
Turvapadja väljalülitamine
Ó põleb kollasena.
Süttib ligikaudu 60 sekundiks pärast
süüte sisselülitamist. Juhi kõrvalistme turvapadi on sisse lülitatud.
W põleb kollasena, kui süüde on
sisse lülitatud ja jääb põlema, kui juhi
kõrvalistme turvapadi on välja
lülitatud 3 64.
9 Oht
Surmava vigastuse oht lapse
turvasüsteemi kasutamisel koos
juhi kõrvalistme sisselülitatud
turvapadjaga.
Surmava vigastuse oht
täiskasvanule juhi kõrvalistme
väljalülitatud turvapadjaga.

Näidikud ja juhtseadised99Turvapadjasüsteem 3 60.
Turvavööde pingutid 3 56.
Turvapadja väljalülitamine 3 64.
Akulaadimissüsteem
Punane sümbol p põleb.
Süttib, kui süüde on sisse lülitatud, ja kustub varsti pärast mootori
käivitumist.
Põleb mootori töötamise ajal Peatuda, lülitada mootor välja.
Sõiduki akut ei laeta. Mootori jahutus
võib olla katkestatud. Pidurivõimendi
võib muutuda töövõimetuks.
Pöörduda abisaamiseks
hooldustöökotta.
Töötõrke märgutuli Kollane sümbol Z põleb või vilgub.
Süttib lühikeseks ajaks süüte
sisselülitamisel.Põleb mootori töötamise ajal
Rike heitgaaside
kontrollimissüsteemis. Heitgaaside
lubatud piirväärtused võivad olla
ületatud. Pöörduda kohe abi
saamiseks hooldustöökotta.
Kui Z ja A põlevad koos, peatage
sõiduk ning lülitage mootor
võimalikult kiiresti välja.9 Hoiatus
Lasta rikke põhjus
hooldustöökojas kohe kõrvaldada.
Vilgub mootori töötamise ajal
Rike, mis võib põhjustada
katalüüsneutralisaatori kahjustumist.
Lasta seguklappi lõdvemaks, kuni vilkumine lõpeb. Pöörduda kohe abi
saamiseks hooldustöökotta.
Sõiduk vajab peatselthooldust
j näitab kollast.
Süttib lühikeseks ajaks süüte
sisselülitamisel.
Sõiduk vajab hooldust.
Võib süttida koos mõne teise
märgutule või teatega juhi
infokeskuses 3 104.
Põleb, kui nõutav on diislikütuse
tahkete osakeste filtri puhastamine ja automaatset puhastamist ei toimu
3 238.9 Hoiatus
Lasta rikke põhjus
hooldustöökojas kohe kõrvaldada.
Seisata mootor
Punane sümbol C põleb.
Süttib lühikeseks ajaks süüte
sisselülitamisel.
Peatage sõiduk ning lülitage mootor
võimalikult kiiresti välja.
Võib süttida koos mõne teise
märgutule või teatega juhi
infokeskuses 3 104.

100Näidikud ja juhtseadised9Hoiatus
Lasta rikke põhjus
hooldustöökojas kohe kõrvaldada.
Pidurisüsteem
Punane sümbol R põleb.
Süttib lühikeseks ajaks süüte
sisselülitamisel.
R põleb (võimalik, et koos
märgutulega C), kui pidurivedeliku
tase on liiga madal 3 278 või
pidurisüsteemis on rike.
9 Hoiatus
Peatuda. Reisi ei tohi jätkata.
Pöörduda hooldustöökoja poole.
Pidurisüsteem 3 249.
Seisupidur
Punane sümbol j põleb.
Märgutuli j jääb põlema, kui
seisupidur on rakendatud, ja kustub,
kui seisupidur vabastatakse 3 249.
ABS pidurisüsteem
Kollane sümbol u põleb.
Süttib lühikeseks ajaks süüte
sisselülitamisel. Süsteem on
töövalmis, kui märgutuli u kustub.
Põleb sõidu ajal, kui ABS-is on
tuvastatud viga. Pidurisüsteem jääb
töökõlbulikuks, kuid ilma ABS-
reguleerimiseta.
ABS-i pidurisüsteem 3 249.
Käikude vahetamine
Juhi infokeskuses põleb b või a.
Süttib, kui kütuse säästmiseks on
soovitatav käiku vahetada.
ECO-režiim 3 229.
Muutuva võimendusega rool
Punane sümbol § põleb.
Süttib lühikeseks ajaks süüte
sisselülitamisel.
Süttib sõidu ajal Roolivõimendi on rikkis.Võib põleda koos märgutulega C.9 Hoiatus
Lasta rikke põhjus
hooldustöökojas kohe kõrvaldada.
Sõidurajalt
kõrvalekaldumise hoiatussüsteem
Q põleb kollaselt.
Süttib lühikeseks ajaks süüte
sisselülitamisel.
Põleb pidevalt, kui süsteem välja lülitatakse.
Hoiatussignaalid esitatakse koos
märgutulega Q, kui süsteem
tuvastab tahtmatu rajavahetuse.
Q põleb juhi infokeskuses valgelt, kui
süüde sisse lülitatakse ja süsteem on töövalmis.
Sõidurajalt kõrvalekaldumise
hoiatussüsteem 3 265.

Näidikud ja juhtseadised101Elektrooniline
stabiilsuskontroll
Kollane sümbol b vilgub või põleb.
Süttib lühikeseks ajaks süüte
sisselülitamisel.
Vilkumine sõidu ajal Süsteem on aktiivselt rakendatud.
Mootori võimsust võidakse
vähendada ja sõidukit võidakse
vähesel määral automaatselt
pidurdada 3 252.
Süttib sõidu ajal
Süsteem pole saadaval.
Võib põleda koos märgutulega j
3 99. Samuti ilmub juhi
infokeskusesse asjakohane teade
3 104.
Elektrooniline stabiilsuskontroll
(ESC) 3 252.
Veojõukontrolli süsteem 3 251.
Mootori jahutusvedeliku temperatuur
W põleb siniselt või punaselt.Põleb korraks siniselt süüte sisse
lülitamisel või kui mootori
temperatuur on liiga madal.
Süttib mootori töötamise ajal
Kui W põleb punaselt (võimalik, et
koos märgutulega C), peatage
sõiduk ja laske mootoril 2 minutit
tühikäigul töötada. W peab kustuma –
kui seda ei juhtu, lülitage mootor
välja.Ettevaatust
Jahutusvedeliku temperatuur on
liiga kõrge.
Kontrollida jahutusvedeliku taset
3 276.
Kui jahutusvedelikku on piisavalt,
pöörduda hooldustöökoja poole.
Eelsoojendus
! näitab kollast.
Eelsoojendus on sisse lülitatud.
Lülitub sisse ainult madala
välistemperatuuri korral.
AdBlue
Kollane sümbol ú põleb.
AdBlue tase on madal. Lisage
vedelikku AdBlue nii pea kui võimalik, et mootori käivitamisel ei tekiks
tõrkeid.
Süttib koos märgutulega j, et
teavitada süsteemi tõrkest, või süttib
hoiatusena, et mootor ei pruugi
pärast teatud vahemaa läbimist
käivituda. Pöörduda kohe abi
saamiseks hooldustöökotta.
Samuti võib juhi infokeskusesse
ilmuda asjakohane teade 3 104.
AdBlue 3 239.
Rehvirõhu jälgimissüsteem Kollane sümbol w põleb või vilgub.
Süttib lühikeseks ajaks süüte sisselülitamisel.
Põleb Rehvirõhu vähenemine. Peatuda
kohe ja kontrollida rehvirõhku.

102Näidikud ja juhtseadisedMärgutuli w põleb koos sümboliga C
3 99 ja juhi infokeskuses kuvatakse
asjakohast teadet, kui süsteem
tuvastab purunenud või tühja rehvi.
Vilgub
Rike süsteemis. Pärast viivitust jääb
märgutuli põlema. Pöörduda
hooldustöökotta.
Märgutuli w põleb koos sümboliga
j 3 99 ja juhi infokeskuses
kuvatakse asjakohast teadet, kui
süsteem tuvastab, et on paigaldatud ilma rõhuandurita ratas (nt varuratas).
Rehvirõhu jälgimise süsteem 3 296.
Mootoriõli surve
Punane sümbol I põleb.
Süttib lühikeseks ajaks süüte sisselülitamisel.Süttib mootori töötamise ajalEttevaatust
Mootori määrimine võib olla
katkestatud. See võib kaasa tuua
mootori kahjustuse ja/või
vedavate rataste blokeerumise.
1. Vajutada sidur alla.
2. Valida vabakäik, seada käigukang asendisse N.
3. Eemalduda liiklusvoost nii kiiresti,
kui võimalik, ilma teisi sõidukeid
segamata.
4. Lülitada süüde välja.
9 Hoiatus
Väljalülitatud mootori korral on
pidurdamiseks ja roolimiseks vaja
märksa suuremat jõudu. Autostopi toimimise ajal on
piduriservoseade endiselt
kasutatav.
Ärge eemaldage võtit enne, kui
sõiduk seisab paigal, vastasel
juhul võib ootamatult rakenduda
roolilukk.
Kontrollida mootoriõli taset 3 275.
Jätke mootor väljalülitatuks ja laske
sõiduk töökotta pukseerida.
Madal kütusetase Kollane sümbol Y põleb.
Süttib, kui süüde on sisse lülitatud, ja kustub varsti pärast mootori
käivitumist.
Põleb mootori töötamise ajal Kütusetase paagis on liiga madal.
Tankida kohe.
Mitte kunagi ei tohi sõita paagi
tühjenemiseni.
Tankimine 3 267.
Katalüüsneutralisaator 3 238.
Õhu väljalaskmine diislikütuse
süsteemist 3 280.
